E06B — Закрепленные неподвижно или подвижные элементы для закрывания проемов в зданиях, транспортных средствах, ограждениях или т.п. устройствах например двери, окна, жалюзи, калитки

Номер патента: 1294973

Опубликовано: 07.03.1987

Авторы: Кутищев, Кучерявый, Ягудин, Ямпольская

МПК: E06B 9/00

Метки: проемов, экранирования

...13 снабжена регулировочным болтом 17.Для обеспечения надежности экранирования сооружения на раме 11 установлен по ее периметру жесткий контактный элемент 18 углового профиля, обращенный вершиной к упругому экранирующему элем нту 19 дверной рамы 2. При этом для обеспечения контактирования элементов 18 и 19 между собой при закрытой двери 1 рама 11 снабжена регулируемыми упорными роликами 20, установленными с возможностью взаимодействия с приводными запирающими 4 О клиньями 4. Последние установлены в закрепленных на раме 11 направляющих 21 и для уменьшения трения снабжены роликами 22.Для обеспечения углового поворота шестерни 6 посредством шестерни 23 редуктор ный механизм 5 может иметь ручной, электрический или пневматический привод...

Номер патента: 1294974

Опубликовано: 07.03.1987

Авторы: Букреев, Головченко

МПК: E06B 9/24

Метки: экранирующее

...своего начального значения, практически равного атмосферному давлению. В целях исключения влияния изменений атмосферного давления с течением времени конструкция экранирующего устройства может быть дополнена системой автоматического регулирования. В простейшем случае исключение влияния изменений атмосферного давления может быть достигнуто с помощью клапана, устанавливаемого в подвижном основании сильфона 4 и открывающего, в его полностью сжатом состоянии, отверстие для сообщения внутренней полости сильфона с внешней атмосферой. Таким образом, при работе экранирующего устройства в его исходном состоянии происходит периодическое выравнивание внутреннего воздушного давления с атмосферным,Конструктивные осооенности предлагаемого...

Номер патента: 1301959

Опубликовано: 07.04.1987

Автор: Котельников

МПК: E06B 5/20

Метки: блок, оконный

...наружнуюну 4 и внутреннюю 5 фор- тупает в помещение через открытую точки, Оконная коробка установлена внутреннюю форточку 5, в стену 6 здания. Между переплетами Таким образом, наружный воздух, по диагонали перпендикулярно нижней попадая в помещение, дважды проходит части коро ки размещб ена прозрачная через Фильтрующий элемент, благодаря перегородка , в в х7 верхней части кото- чему он очищается не только от взверой выполнен вырез по размеру наруж- шенных частиц, но и от вредных для нои форточки, ф , На наружной Форточке 20организма газов, кислот, смога, а имеется крючокк 8 который цепляется также от неприятных запаховза внутреннии перепл те и Фиксирует Для более интенсивной вентиляции.к сти прозрачной пефорточку в плоскости...

Номер патента: 1305289

Опубликовано: 23.04.1987

Авторы: Гримитлин, Забавский, Кузьмин, Эльянов

МПК: E06B 3/00

Метки: ворота, здания, промышленного

...этом обе половины элементауплотнения соединены со стенками воздуховода 5, а в стенке гибкой вставки 9 со стороны потока наружного воздуха, проникающего через щель между элементами уплотнения 7 и 8, выполнены отверстия 1 О.Гибкая вставка 9 может выполняться различной формы, например в видепластины или элемента 1)-образной ,формы с отверстиями 10 в своей закругленной части. В узле уплотнениявертикальной стороны между створками1 (фиг.3) уплотнение 7 устанавливается на одной створке, а уплотнение8 - на второй створке.Для предотвращения проникновенияхолодного наружного воздуха через холодного воздуха.Использование изобретения позволит20 снизить потребление электроэнергииза счет уменьшения обЪема воздуха,подаваемого воздушной завесой....

Номер патента: 1307049

Опубликовано: 30.04.1987

Авторы: Сычев, Шевцов

МПК: E06B 3/44

Метки: ворота, раздвижные

...д 45Производственно-полиграфицеское предприятие, г. Ужгород, уа. Проектная, 4 Изобретение относится к строительству. а именно к конструкции приводов створок, раздвигаемых по горизонтали, и предназначенных для закрывания проемов в промышленных зданиях и сооружениях, имекщих внутренние железнодорожные подъездные пути.Целью изобретения является улучшение эксплуатационных качеств путем обеспечения работы створки при наличии разрывов направляющей под железнодорожные пути.На чертеже изображены раздвижные ворота, общий вид.Ворота состоят из створки 1 приводной тележки 2, холостой тележки 3, направляющих путей 4, поддерживающих линеек 5. В разрывах направляющих путей 4 уложены рельсы 7 железнодорожного пути.Приводная тележка 2 снабжена...

Номер патента: 1307050

Опубликовано: 30.04.1987

Авторы: Золотов, Семенов, Сотников, Шорин

МПК: E06B 7/16

Метки: ворота

...кронштейнах 13, эксцентрика 14, жестко соединенного с устройством 8 возвратно-поступательного перемещения.Устройство работает следующим образом.Ворота устанавливают напротив перекрываемого ими проема. Для уплотнения нижней части ворот воздействуют на устройство 8 возвратно-поступательного перемещения, которое в данном случае представляет собой рукоятку 15, расположенную на внешней поверхности основной секции 2 ворот, жестко соединенную осью 16 с эксцентриком 14. Эксцентрик 14 поворачивается и давит на упор, выполненный в виде основания 17 на опорах 18. жестко установленных на скобе 5, которая передает усилие на уп 5 1 О 15 20 25 30 ругую полосу 6, деформируя ее и создавая надежное уплотнение.Поворот эксцентриков, равномерно расположенных...

Номер патента: 1307051

Опубликовано: 30.04.1987

Авторы: Баланюк, Жужукин, Захаров, Ширяев, Шмакин

МПК: E06B 9/24

Метки: солнцезащитное

...расхождения - схождения с ответной противоположной гранью.Конструктивно-монотонное (квазимонотонное) расхождение-схождение граней ячеек обеспечивают за счет последовательного изменения длины стержневых элементов структуры или соответствующего убывающего или нарастающего изменения длины заделки стержней в стыках структуры с изменением при необходимости в пределах долей градуса или нескольких градусов углов схождения стержней. Эти конструктивные приемы осуществлены в пределах различных конструктивных систем структур,При этом панели экранов 2 размещены полностью или частично внутри структуры несущей конструкции 1, Панели экранов 2 прикреплены одной из граней к элементам плоской решетки структуры. В зависимости от ориентации защищаемого...

Номер патента: 1310507

Опубликовано: 15.05.1987

Авторы: Алимов, Горемыкин, Митряйкин, Шорин

МПК: E06B 9/00

Метки: проемов, экранирования

...следующей последовательности. Прижимные элементы 9 двухстороннего действия отжимаютстворки от рамы и однонременйо обеспечивают прижатие их к проему, создавая электрический контакт между ме" таллическими полосами 8, установленными на полотнах 3 и 4 с контактными элементами 7 г-образной формы, расположенными по периметру проема 2.Для открывания проема 2 прижимные элементы 9 двухстороннего действия, . установленные на раме 1, отжимают полотна 3 и 4 створки от проемов 2, устраняя электрический контакт между металлическими пластинами, установленными на створке, и контактными г-образными элементами 7, размещенными на проеме 2. Одновременно обеспечивается прижатие полотен створки к раме 1 путем перемещения кронштейнов 5 с роликами 6 по раме 1,...

Номер патента: 1313992

Опубликовано: 30.05.1987

Авторы: Борисович, Сабуров, Семенов, Уланов, Цокуров

МПК: E06B 1/70

Метки: коробки, наружной, оконной, сопряжения, стеной, узел

...коробку 4Использование изобретения позволяет повысить эксплуатационные качества при одновременном упрощении монтажа узла сопряжения. Формула изобретения Составитель И. Шерстнева Редактор Е. Копча Техред Л.Сердюкова Корректор С. ЧерниЗаказ 2188/32 Тираж 443 -Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13139Изобретение относится к стоительству и может быть использовано приустановке оконных коробок в стенездания,Цель изобретения - повышение эксплуатационных качеств при одновременном упрощении монтажа.На фиг. 1 изображена наружная стена в месте сопряжения ее с оконнойкоробкой, вертикальный...

Номер патента: 1313993

Опубликовано: 30.05.1987

Авторы: Окунев, Смунев

МПК: E06B 3/60

Метки: детали, крепления, стекле, узел, фурнитурной

...металлическую пластину 3 и элементы 4 и 5 крепления, выгнутый после установки элементов крепления участок 6 пластины 3, сегментное углубление 7 в стекле 2, участок 8 пластины 3, заключенный между прорезями 9, поперечные прорези 10 и 11 в пластине 3, сегментное углубление 12 в фурнитурной детали 1,Устройство работает следующим образом.Стекло 2 вместе с пластиной 3 устанавливают в пазу фурнитурной детали 1, затем элементы 4 и ) крепления пропускают через фурнитурную деталь 1 до упора элементов крепления в пластину 3 и взаимодействия ее участка б с поверхностью сегментного углубления 7 в стекле 2 и сегментного углубления 12 в фурнитурной детали. При выполнении пластины 3 из пружинной стали и по крайней мере с тремя прорезями изгиб...

Номер патента: 1313994

Опубликовано: 30.05.1987

Авторы: Гольцов, Мерзликин

МПК: E06B 5/01

Метки: крышка, люка, перекрытия

...люка" ми 6. Крышка 7 люка прикреплена к мачте на шарнирах 8 и снабжена ручкой 9. На верхней стороне крышки приварена ось 10, установленная наклонно к вертикали.На площадке жестко смонтирован ограничитель 11. На ось надето Г-образное коромысло 12, снабженное на одном конце противовесом 13, а на другом - возвратной пластиной 14.Устройство работает следующим образом.При продвижении монтажника снизу вверх он толкает .за ручку 9 крышку люка вверх, При повороте крышки наступает такой момент, когда коромысло 12 под действием противовеса 13 поворачивается в сторону от мачты (за пределы ее) и центр тяжести системы крышка - груз смещается за ось вращения, в результате чего крышка далее поворачивается и принимает вертикальное положение.1 2Пройдя...

Номер патента: 1313995

Опубликовано: 30.05.1987

Авторы: Ефремов, Кузнецов, Матвеев, Саблин

МПК: E06B 7/23

Метки: верхнего, ворот, полотна, притвора, уплотнения

...к строительству и может быть использовано дляуплотнения притвора верха полотнаворот.Цель изобретения - повышение долговечности трубчатого уплотнения.На фиг. 1 изображены ворота с устройством для уплотнения, общий вид;на фиг. 2 - разрез А-А на фиг. 1;на фиг, 3 - разрез Б-Б на фиг. 1;на фиг. 4 - узел 1 на фиг. 2; нафиг. 5 - узел 11 на фиг. 2; на фиг.6узел 111 на фиг. 3.Устройство для уплотнения включаетобрамление проема с консольной пластиной 1, полотно 2 ворот, трубчатыйнадувной элемент 3, систему 4 подачивоздуха, концевой выключатель 5,трубчатый надувной элемент 6, смещенный по высоте относительно надувногоэлемента 3, кожух из верхней 7 и нижней 8 частей с отбортовками 9 и 10,соединенными направляющими пальцами11 и 12,...

Номер патента: 1313996

Опубликовано: 30.05.1987

Автор: Платонов

МПК: E06B 11/08

Метки: животных, запорно-пропускное

...и противоположной стороной прохода. Стержневые диэлектрические держатели электродов 5 с осью 8 соединены с помощью втулочных шарниров 11, а между собой - кривошипно-шатунным механизмом 12. Электроды 13 стержневых держателей соединены с источником 14 высокого напряжения.Запорно-пропускное устройство для животных работает следующим образом.Перед началом работы с помощью струбцины 1 и ползуна 3 с фиксатором 10, скобу 4 устанавливают поперек прохода с зазором, побуждающим проход в него животных. С помощью рукоятки 6 устанавливают электроды стержневых держателей в сторону необходимого направления движения животных. Затем включают источник 14 высокого напряжения - электропастух (ЭП). Животное, стремясь пройти в зазор, отклоняет...

Номер патента: 1318637

Опубликовано: 23.06.1987

Авторы: Бродский, Редченко

МПК: E02B 5/08, E06B 3/00

Метки: ворот, гальсбант, двустворчатых

...оборудованию судоходных шлюзов, в частности к конструкции верхних опор двустворчатых ворот,Целью изобретения является упрощение конструкции и улучшение эксплуатационных качеств.На фиг. 1 изображена конструкция гальс- банта; на фиг. 2 - разрез АА на фиг, 1; на фиг. 3 - кинематическая схема устройства; на фиг. 4 - узел стопорения эксцентриковой втулки.Устройствоь.состоит из оси 1, закрепленной в створке ворот, которая через подшипник 2 опирается на треугольное звено 3, которое одним концом присоединяется к глухой безрезьбовой тяге 4, другим же концом - непосредственно к закладной колонне 5. Б шарнире соединения тяги 4 и треугольного звена 3 с закладной колонной 5 устанавливаются специальные эксцентриковые втулки 6,Устройство...

Номер патента: 1320373

Опубликовано: 30.06.1987

Автор: Потапов

МПК: E06B 3/00

Метки: окно

...Изо(бретение относится к строительству, а именно к конструкции окон для жилых и промышленных зданий.Цель изобретения - - повышение долговечности пневматического элемента. 5На фиг. 1 изображе(ю окно, вертикальный разрез; на фиг. 2 - узел уплотнения боковой стороны окна.Окно включает элементы 1 остекления, внешнюю створку 2 с пазами 3 по ее периметру, внутреннюю створку 4, прикрепленную с помощью шарниров 5 к коробке 6, уплотняюц 1 ий пневматический элемент 7, соединенный посредством гофрированного резиново(о участка 8 и металлической труоки 9 с пневмапгическим цилиндром О с (юршнем 11 и (птоком 12, а также хомхты 13. При открывании внутренних створок 4 поршень 11 выдвигается из пневматического цилиндра 10, в нем создается разре жение и...

Номер патента: 1320374

Опубликовано: 30.06.1987

Авторы: Бусаров, Черкунов

МПК: E06B 3/00

Метки: окно

...окна более простой конструкции состоит из симметричных боковин, выполненных из шин, использованных в транспортных средствах, закрепленных со стороны протектора в стене 2, в кольцевой прорези между бортовыми кольцами которых установлено стекло 7, при этом полость рамы заполнена засыпкой 10 из любого упругодемпфирующего материала. Монтаж окна осуществляют следующим образом,Раму 1 закрепляют в стене 2, заключают ее в корпус 3, в котором установлены упругие прокладки 4 - 6, в прорези между которыми вводят стекла 7 с гигроскопическим кольцом 8 между последними, устанавливают кольца 9 и замыкают корпус 3 двумя кольцами по обе стороны от стекол. В случае применения рамы 1 из 5 боковин шин монтаж заключается в отведении бортовых колец шины друг...

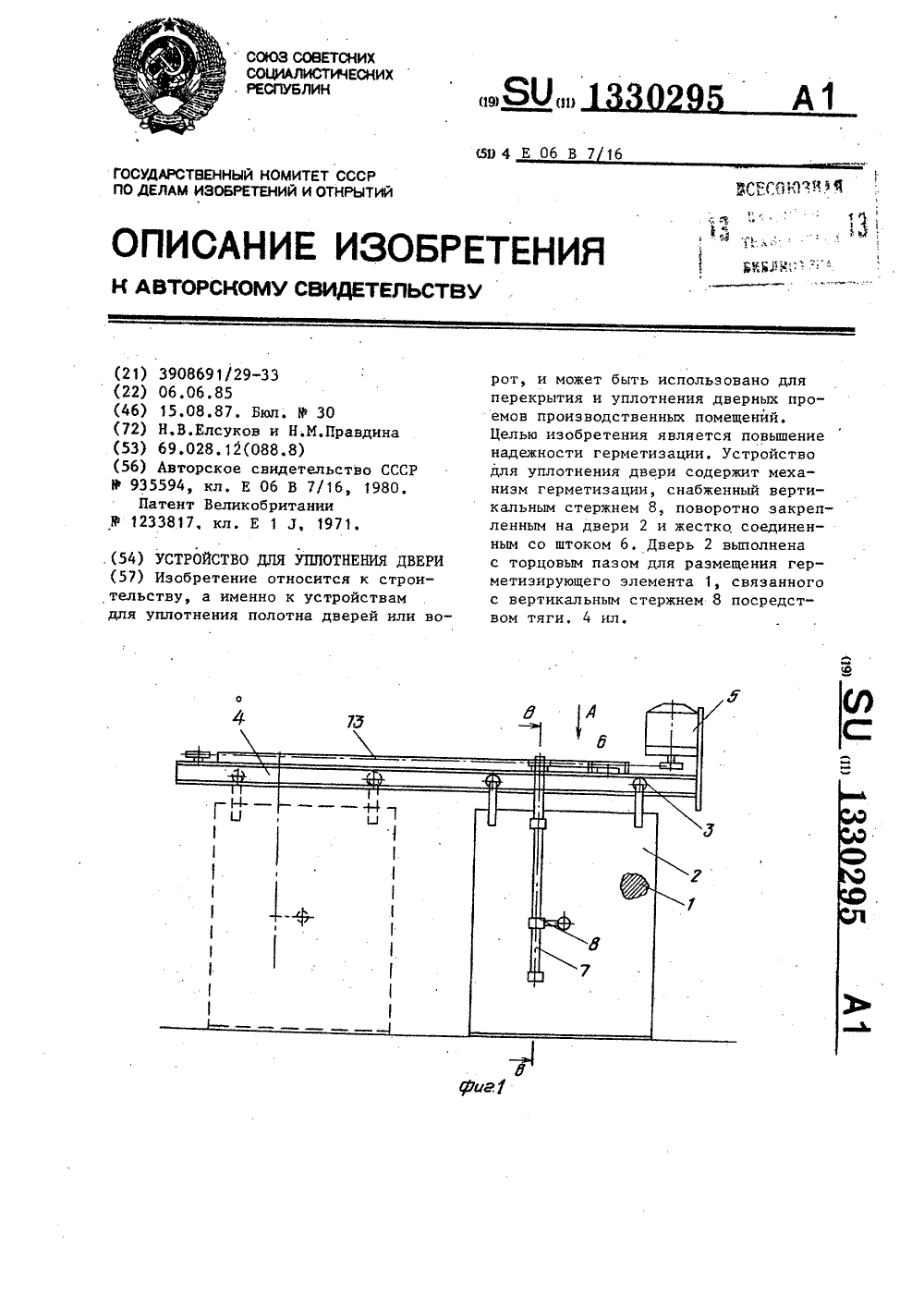

Номер патента: 1330295

Опубликовано: 15.08.1987

Авторы: Елсуков, Правдина

МПК: E06B 7/16

Метки: двери, уплотнения

...элемент 1, установленныйна внутренней стороне двери 2, которая с помощью роликов 3 подвешена на направляющей 4 и связана с приводом 5 ее перемещения,2 ОГерметизирующий элемент 1 связан с механизмом герметизации, выполненным в виде поворотного копирного штока 6, установленного на осн 7, и вертикального стержня 8, соединен ного тягой 9 с герметиэирующим элементом 1. Шток 6 на одном конце имеет ролик 10, контактирующий с копирной направляющей 11.Направляющая 11 имеет гнездо 12, Зо куда западает при закрытой двери ролик 10. Втулочно-роликовая цепь 13 привода 5 соединена со штоком 6.Устройство работает следующим образом.35При закрытойдвери 2 шток бподвернут так, что его ролик 10 находится в гнезде 12 направляющей 11. При этом 5...

Номер патента: 1333759

Опубликовано: 30.08.1987

Авторы: Литвин, Седых, Таенчук, Хелемский

МПК: E05D 3/00, E06B 1/00

Метки: бескоробочного, дверного, крепления, панели, полотна, проеме, стеновой, узел

...надежности крепления.На фиг.1 изображена петля в сборе для навески дверного полотна; на фиг.2 - стеновая панель с проемом, в котором закреплено дверное полотно.Узел для бескоробочного крепления 1 В дверного полотна в проеме стеновой панели включает петлю 1 и соединенную с ней закладную деталь 2, эамоноличенную в стеновой панели 3. Закладная деталь 2 выполнена с парными отогну р тыми просечками 4 и 5, каждая из которых имеет трапециевидное очертание, меньшее основание коТорого направлено к оси петли 1. Просечка 4 отогнута по меньшему основанию, а просечка 5- 25 по большему и размещена на просечке 4.Крепление петель 1 к профилям контура проема осуществляется путем их эамоноличивания в процессе формирования стеновой панели 3 для...

Номер патента: 1333760

Опубликовано: 30.08.1987

Автор: Горбенко

МПК: E06B 3/00

Метки: окно

...для обрамления стекол 6 и 7и соединенными между собой гибкимимембранами 11, а в особых случаях сцелью обеспечения восприятия повышенных эксплуатационных нагрузок илиобЕспечения повышенной плотностистыка планки закрепляют на мастикеили клее. Подвижные части 12 петельмогут быть жестко соединены между 40собой стержнем 13 с целью исключениявозможности перекоса брусков подвижного элемента 4 при приложении усилий к одной из его сторон и расположенного по оси петель 5.45Окно также снабжено скобой 14,шарнирно закрепленной в опоре 15, установленной на неподвижном элементе3 рамы 2 и соединенной тягой 16 и сопорой 17, закрепленной на подвижном элементе 4 рамы 2, Причем в закрытомположении подвижного элемента 4 центроси 18 тяги 16 смещен...

Номер патента: 1333761

Опубликовано: 30.08.1987

Авторы: Косилкин, Серков, Стрелков

МПК: E06B 3/96

Метки: блок, оконный

...свободно насажены пластмассовая пластина 13 ипрокладка-манжета 14 из упруго-эластичного материала, образующие компенсатор.Г-образный элемент состоит из горизонтальной и вертикальной деталей.Горизонтальная деталь содержит горизонтальную кулачковую полку 5, шейку 16, кулачок 17, пластмассовуюпластину 18 и манжету 19 из упругоэластичного материала. Вертикальнаядеталь Г-образного элемента,идентична .вертикальной детали Т-образногоэлемента. Горизонтальная полка Т-об.разного элемента входит в полостьсердечника 7. Кулачковые полки эле 20 25 30 35 ловые элементы. 40 45 50 55 51015 ментов плотно входят в полости профилей 4 и 5, ребра которых удалены от их торцов на расстоянии (С) не менее чем суммарная длина полки (С) и шейки (Сц) кулачка....

Номер патента: 1333762

Опубликовано: 30.08.1987

Автор: Воробьев

МПК: E06B 3/96

Метки: полых, профилей, соединения, узел

...торцу вкладыша с образованием выступа в виде треугольной призмы, причем вкладьпаи вузле установлены внахлест и треугольная призма одного из них размещена вканале другого, а клинонидный элементрасположен между призмами,11 зобретение относится к строительству, в частности к конструкцииокон, дверей из металлических полыхпрофилей,11 елью изобретения янпяется упрощение конструкции узла соединения и поНьпнения надежности.На фиг, 1 изображено соединение,общий вид на фиг, 2 - вкладыш в 1 Оаксонометрии.Угловое соединение днух полых металлических профилей 1 и 2, соединяеомых под углом, например, 90 , осуществлено При помощи вкладышей 3 и 4, 15эакрепляемых любым известным способом н соединяемых профилях и стянутыхклиновидным элементом 5 и...

Номер патента: 1333763

Опубликовано: 30.08.1987

Автор: Сакаев

МПК: E06B 7/16

Метки: уплотняющее

...Тираж 443 ПодписноеВНИИПИ Государственного комитета РРРРпо делам изобретений и открытий)13035, Москва, Ж, Раушская наб. д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная. 4 Изобретение относится к уплотняющим устройствам створок и может бытьиспользовано для защиты приборныхкорпусов, например электрических распределительных коробок, устанавлива.емых на транспортных средствах.Цель изобретения - повышение надежности уплотнения и возможность регулировки степени уплотнения в процессе эксплуатации.На чертеже изображено уплотняющее.устройство, разрез.Уплотняющее устройство содержитуплотняющую прокладку, образованнуюизогнутым в виде спирали профилем 1,прикрепленную хвостовой частью 2 кнеподвижному корпусу 3...

Номер патента: 1337505

Опубликовано: 15.09.1987

Авторы: Агафонов, Алексеев, Астахов, Климухин, Львов, Сторожинский

МПК: E06B 5/20

Метки: вентиляционное, окно, шумозащитное

...4 переплеты, 2 О а средний переплет 5 закреплен на внутреннем переплете 4 в верхней его части шарнирами 6. В средней части наружного переплета 3 установлена жалюзийная решетка 7, закрываю щая входную щель, а щели среднего 5 и внутреннего 4 переплетов оснащены клапанами 8 и 9 укрепленными посредством шарниров 10. Ширина среднего переплета 5 меньше внутреннего зо размера коробки 1, в результате чего имеют место боковые зазоры 11, причем в закрытом положении средний 5 и наружный 3 переплеты имеют по всему периметру между собой уплотнительные прокладки 12. В открытом положении35 средний переплет 5 уплотнен в верхней и нижней частях с внутренним переплетом 4 уплотнительными прокладками 13. Вертикальные бруски 14 коробки 1 имеют...

Номер патента: 1342741

Опубликовано: 07.10.1987

Авторы: Андреев, Беглов

МПК: B28B 11/24, E06B 3/44

Метки: камеры, пропарочной, разделитель

...верхней створки в видедвух спаренных щитов 1 и нижнействорки также в виде двух спаренныхщитов 2, Иа верхних щитах 1 закреплены каретки 3 и направляющие 4, аца нижних щитах 2 - 1-образные ребра5, петли 6 и каретки 7, причем засреднюю петлю б нижней створки запасован тяговый канат 8 механизма 9подъема, установленного на перекрытии пропаронцой камеры 10, Направляющие выполнены в виде стоек 11 иперекладин 12, вмонтированных в стены пропарочцых камер 10, причем встойках 11 расположены каретки 7, ав перекладинах 12 - каретки 3,Разделитель работает следующимобразом.В исходном положении разделителя(фиг, 1) нижние щиты 2 выдвинуть доупора так, что весь разделитель зависает ца каретках 3 н перекладинах 12,а тяговый кацат 8 прослаблец, Открытие...

Номер патента: 1342995

Опубликовано: 07.10.1987

Авторы: Давыдов, Жидов, Иванов, Колотушкин, Мангасарьянц, Погорелов

МПК: E06B 5/16

Метки: дверь, противопожарная

...7. Концы стержней скошены и размещены в пазах 14рамы 6.Для автоматического закрываниядвери в случае возникновения пожарапри отсутствии людей дверь снабженамеханизмом экстренного закрывания,выполненного в виде рычага 15, закрепленного на раме 6 со стороны петель 5 и соединенного с пружиной 16.Свободный конец рычага 15 отведен впротивоположную от полотна 1 дверисторону и закреплен в таком положении посредством плавкого фиксатора 17.Для смягчения удара механизм экстренного закрывания выполнен с гидрозамедлителем 18. Для удержания рычага 15 в отведенном положении служиткронштейн 19.Работа двери осуществляется следующим образом.В закрытом положении двери концыстержней 7 размещены в пазах 14 рамы 6. При нажатии на ручку 10 крестовнна...

Номер патента: 1342996

Опубликовано: 07.10.1987

Автор: Измайлов

МПК: E06B 7/21

Метки: ворот, герметизации

...жестко на несущей констРукции 13, а в нижней части воРот, 5 Осостоящих из перекатных створок 4,установленных колесами 14 на нижниенаправляющие 15, устройство состоитиз аналогичных элементов, что и вверхней части ворот, за отсутствиемсплошного листа и отличается обратным расположением трубки 1 и упругого элемента 11. В боковых концахкрайних створок 16, установленных на одних направляющих 10 и 15, междупластин 17, закрепленных с внешнейи внутренней стороны каждой створки6, имеется наполненная воздухом полая трубка 18, Кроме того, по периметру створок установлена электрическая цепь, связанная с электромагнитами устройства и концеными выключателями, установленными в боковых торцах створок ворот (не показаны).Устройство...

Номер патента: 1344253

Опубликовано: 07.10.1987

Автор: Свен

МПК: E06B 9/08

Метки: роликовая, теплоизолирующая, штора

...между листами, выполненное в виде эластичных лент 13, закрепленных с наружных сторон листов по их краям, Щелевой клапан 14 установлен на листе 6 в его нижней части под средством 9 для подкачки, впуска и выпуска воздуха или газа в замкнутое пространство и из него и содержит запор для открывания и закрывания клапана, Длина щелевого клапана равна 1/3 ширины шторы.Если проем 1 окна 2 или его облицовка не имеют гладких поверхностей, хороший контакт со шторой обеспечивается при помощи держателя 15, расположенного над шторой и выпол 10 15 20 25 30 35 40 45 50 55 ненного в виде крюка с растягивающейся лентой 16, и держателя 17 растягивающейся ленты 16, установленного ниже шторы.Для сохранения тепла в помещении теплоизолирующую...

Номер патента: 1344886

Опубликовано: 15.10.1987

Автор: Нагарнович

МПК: E06B 3/24

Метки: крепления, остекления

...крепления, закладная деталь выполнена П-образной и размещена полкой вдоль про" дольных кромок остекления, а отгибьг закладной детали направлены навстречу, друг другу и прикреплены к диагонально расположенным кромкам про" иволежащих стенок П-образной детали,Изобретение относится к строитель положении пластина представляет пряству а именно к устройствам для моугольную форму, в котором под угФокрепления остекления теплиц и дру- лом= 10-15 выполняют треугольгих объектов. ные вырезы. Затем по линии перегибаллОЦель изобретения - повышение на-осуществляют отгибы 2 под углом 90дежности крепления. на высоту а, равную толщине остекНа фиг.1 изображена первая про- ления 3.фильная пластина; на фиг.2 - левая Величину полки 4 выбирают равнойпрофильная...

Номер патента: 1348476

Опубликовано: 30.10.1987

Автор: Денисенков

МПК: E06B 3/46

Метки: ворота, раздвижные

...неметалла, например текстолита, а ограничителисближения опор могут иметь резиновоепокрытие 12, при этом одна иэ опор5 взаимодействует с полкой 13 и боковой стенкой 14, другая - с полкой 15и боковой стенкой 16 направляющей 4.11 оследняя выполнена с трубчатым незамкнутым профилем поперечного сечения, концы ее имеют скругленные радиусные участки 17,Раздвижные ворота работают следующим образом,Для открывания полотна 1 (2) вклю Очают электродвигатель привода 6, который приводит в движение установленную на монорельсе 8 приводную тележкуи связанную с ней переднюю створку 3,При этом передняя створка, подвешенная к направляющей 4 посредствомопор 5 качения, перемешается параллельно смежной створке до соприкосновения с ее ограничителями 11...

Номер патента: 1350312

Опубликовано: 07.11.1987

Авторы: Ледорезов, Потапенко, Семенов, Сотников, Шорин

МПК: E06B 3/46

Метки: аварийного, ворот, открытия

...оппозитно приводной звездочке 6 установлен прижимной ролик 12 с возможностью взаимодействия с внутренней стороной рабочей ветви цепи 5. Кроме того, устройство содержит натяжные приспособления 13, установленные на створке 1 и жестко связанные с каждой из дополнительных звездочек 10. На дополнительных звездочках 10 закреплены рукоятки 14 ручного привода створки.Устройство работает следующим образом.Дополнительные звездочкиО, закрепленные на створкеворот на осях 15, связаны фиксаторами 11 и не имеют возможности вращаться вокруг своих осей 15. Рабочая (нижняя) ветвь цепи 5 предварительно натянута с помощью фиксаторов 11 звездочек и натяжных приспособлений 13, а нерабочая (верхняя) ветвь цепи 5 ослаблена.Прижимной ролик 12, установленный...
