Устройство для уплотнения двери
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

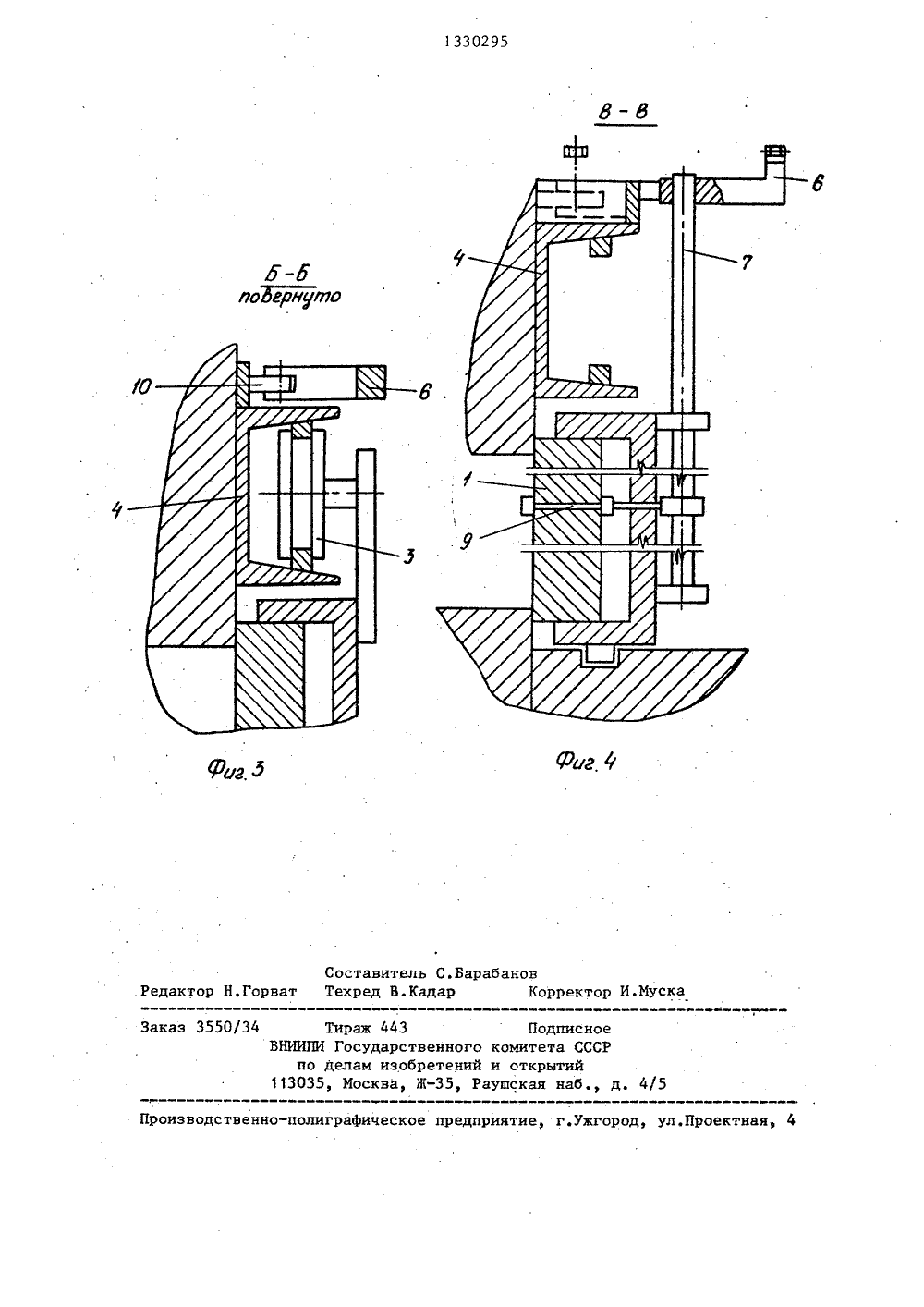

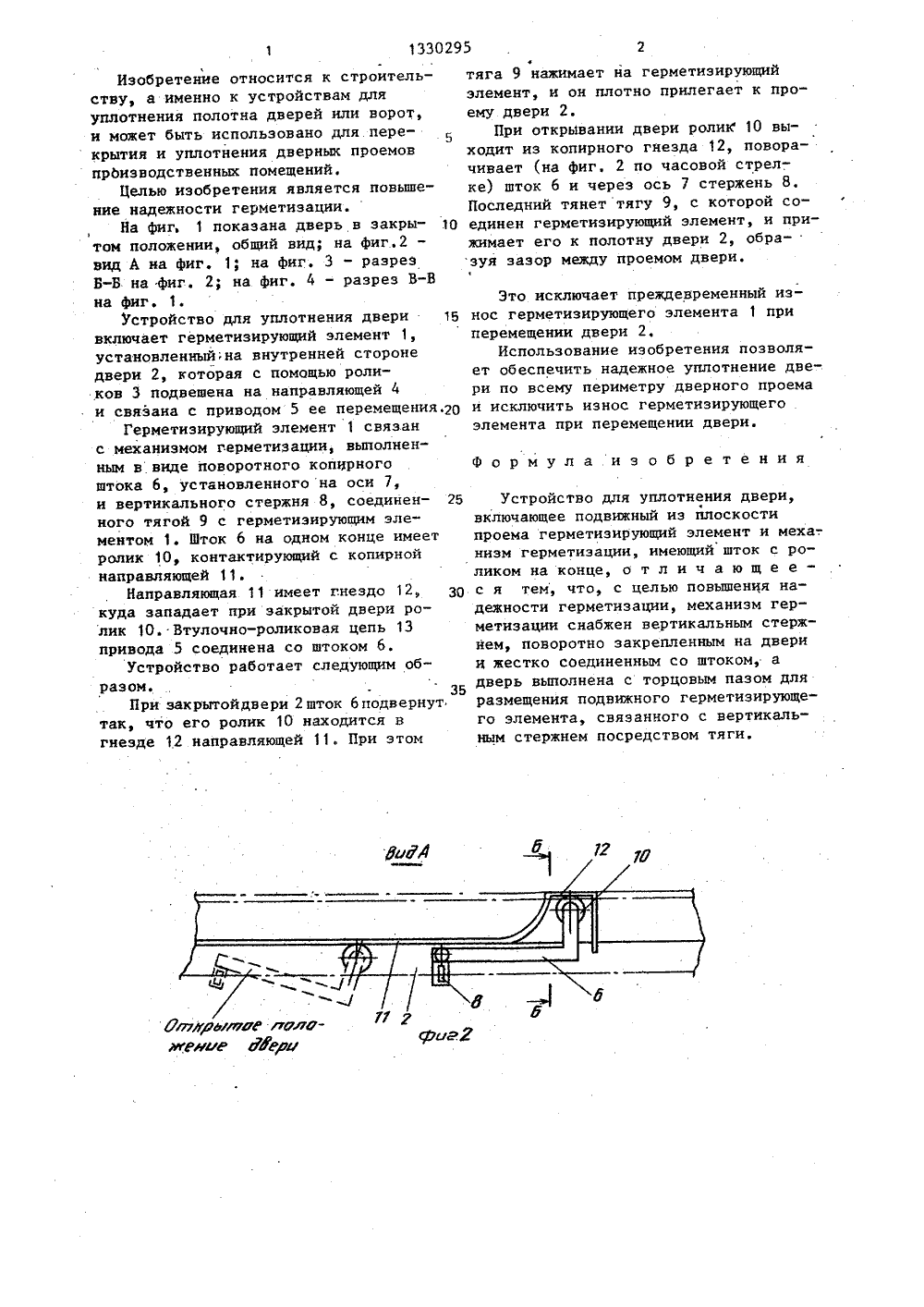

(19) 01) ч ч1.фР%;( )1 Я ) Я В 7 В 30Н.М,Правдина8)етепьство СССРВ 7/16, 1980.танииЛ, 1971,УПЛОТНЕНИЯ ДВЕРносится к строик устройствамтна дверей или в ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ПИСАНИЕ ИЗО ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение отельству, а именнодля уплотнения пол рот, и может быть использовано дляперекрытия и уплотнения дверных проемов производственных помещений.Целью изобретения является повышениенадежности герметизации. Устройстводля уплотнения двери содержит механизм герметизации, снабженный вертикальным стержнем 8, поворотно .закрепленным на двери 2 и жестко. соединенным со штоком 6, Дверь 2 выполненас торцовым пазом для размещения герметиэирующего элемента 1, связанногос вертикальным стержнем 8 посредством тяги. 4 ил.1 133029Изобретение относится к строительству, а именно к устройствам для уплотнения полотна дверей или ворот, и может быть использовано для.перекрытия и уплотнения дверных проемов прЬизводственных помещений.Целью изобретения является повыше ние надежности герметизации.На фиг, 1 показана дверь в закры том положении, общий вид; на фиг,2 - вид А иа фиг, 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 1.устройство для уплотнения двери 15 включает герметизирующий элемент 1, установленныйна внутренней стороне двери 2, которая с помощью роликов 3 подвешена на направляющей 4 и связана с приводом 5 ее перемещения,2 ОГерметизирующий элемент 1 связан с механизмом герметизации, выполненным в виде поворотного копирного штока 6, установленного на осн 7, и вертикального стержня 8, соединен ного тягой 9 с герметиэирующим элементом 1. Шток 6 на одном конце имеет ролик 10, контактирующий с копирной направляющей 11.Направляющая 11 имеет гнездо 12, Зо куда западает при закрытой двери ролик 10. Втулочно-роликовая цепь 13 привода 5 соединена со штоком 6.Устройство работает следующим образом.35При закрытойдвери 2 шток бподвернут так, что его ролик 10 находится в гнезде 12 направляющей 11. При этом 5 гЮтяга 9 нажимает на герметизирующийэлемент, и он плотно прилегает к проему двери 2.При открывании двери ролик 10 выходит из копирного гнезда 12, поворачивает (на фиг, 2 по часовой стрелке) шток 6 и через ось 7 стержень 8,Последний тянет тягу 9, с которой соединен герметизирующий элемент, и прижимает его к полотну двери 2, образуя зазор между проемом двери,Это исключает преждевременный износ герметизирующего элемента 1 при перемещении двери 2,Использование изобретения позволяет обеспечить надежное уплотнение двери по всему периметру дверного проема и исключить износ герметизирующего элемента при перемещении двери.Формула изобретенияУстройство для уплотнения двери,включающее подвижный из плоскостипроема герметизирующий элемент и меха-.низм герметизации, имеющий шток с роликом на конце, о т л и ч а ю щ е е -с я тем, что, с целью повышения надежности герметизации, механизм герметизации снабжен вертикальным стержнем, поворотно закрепленным на дверии жестко соединенным со штоком, адверь выполнена с торцовым пазом дляразмещения подвижного герметизирующего элемента, связанного с вертикальным стержнем посредством тяги,Тираж 443Государственного к по делам изобретений и 035, Москва, Ж, Рау Подписноемитета СССРоткрытийская наб., д.
СмотретьЗаявка
3908691, 06.06.1985
ПРЕДПРИЯТИЕ ПЯ М-5921
ЕЛСУКОВ НИКОЛАЙ ВАСИЛЬЕВИЧ, ПРАВДИНА НАДЕЖДА МИХАЙЛОВНА
МПК / Метки
МПК: E06B 7/16
Метки: двери, уплотнения
Опубликовано: 15.08.1987
Код ссылки
<a href="https://patents.su/3-1330295-ustrojjstvo-dlya-uplotneniya-dveri.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для уплотнения двери</a>
