Номер патента: 581225

Опубликовано: 25.11.1977

Авторы: Грищенко, Онищенко

МПК: E06B 3/32

Метки: ворота, раздвижные

...вид раздвижных ворот; на фиг, 2 - разрез по А - А на фиг, 1.Раздвижные ворота имеют направляющую балку 1, установленную параллельно иолу про. изводственного помещения выше проема, По направляющей ыа роликах 2 и 3 подвижно установлена левая створка 4 и на роликах б и 6 - правая створка 7. Таким образом вес ворот. полностью передается на верхнюю направляющую,Нижняя часть створок ворот фиксируется роликами 8, укрепленными на створках 4 и 7, и перемещается но нижним направляющим 9 и 10, выполненным.из швеллера н смонтированными выше уровня пола по сторонам проема иа стене стенками вверх.Привод створок ворот осуществляется от электродвигателя 11 через редуктор 2, предохранительное устройство и звездочку 3 по581 225 Формула изобретения г юга...

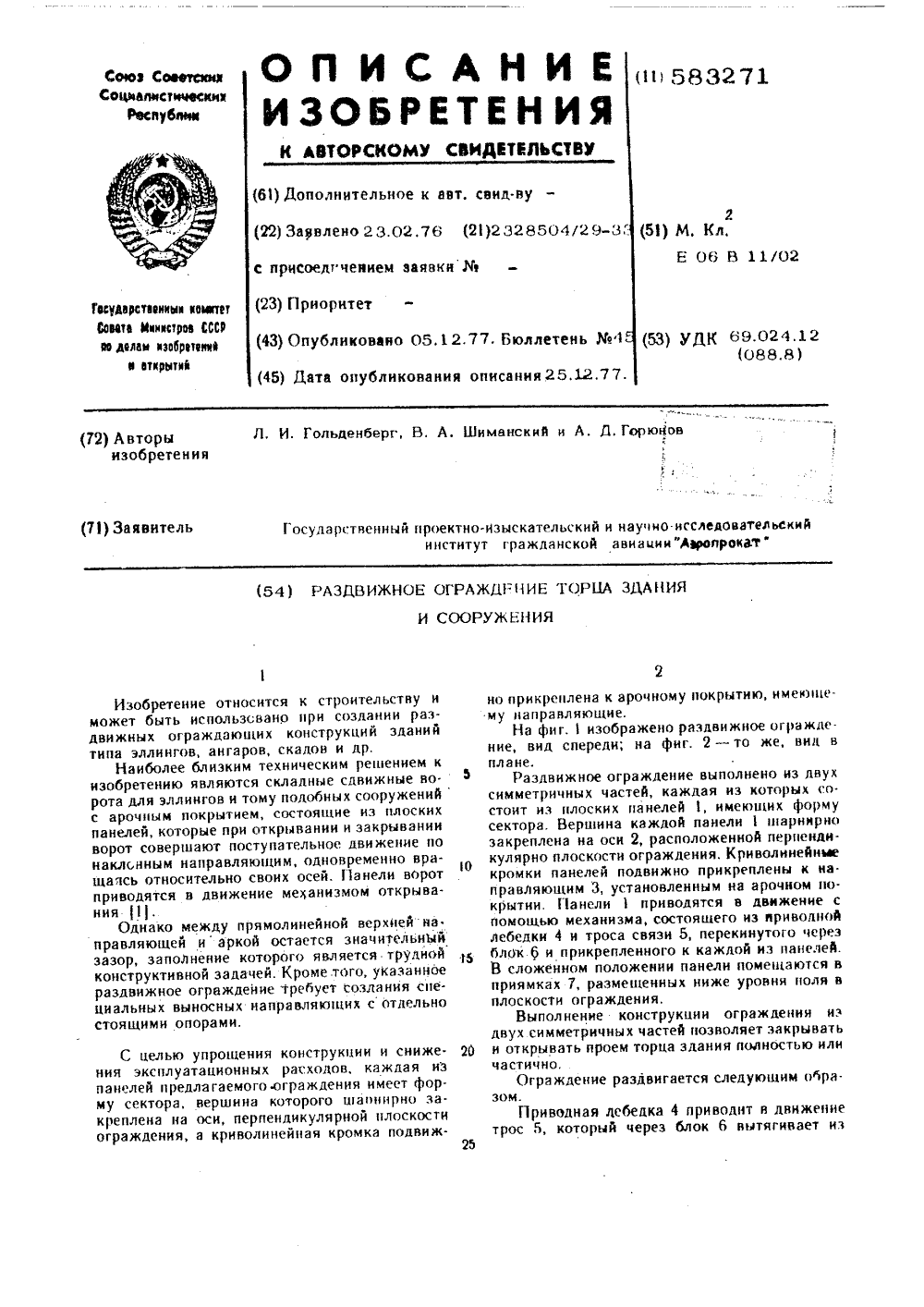

Номер патента: 583271

Опубликовано: 05.12.1977

Авторы: Гольденберг, Горюнов, Шиманский

МПК: E06B 11/02

Метки: здания, ограждение, раздвижное, сооружения, торца

...зазор, заполнение которого является трудной конструктивной задачей. Кроме. того, указанное раздвижное ограждение требует создания специальных выносных направляющих сотлельно стоящими опорами. но прикреплена к арочному покрытию, име му направляющие.На фиг. изображено разд огра жде. ние, вид спереди; на фиг. 2 же, вил в плане.Раздвижное огражление выполнено из двух симметричных частей, каждая из которых со. стоит из плоских панелей 1, именующих форму сектора. Вершина каждой панели 1 шарнирно закреплена на оси 2, расположенной перпенди. кулярно плоскости ограждения. Криволинейные кромки панелей подвижно прикреплены к на. правляющим 3, установленным на арочном покрытии. Г 1 анели 1 приводятся в движение с помощью механизма, состоящего из...

Номер патента: 586267

Опубликовано: 30.12.1977

Авторы: Алекса, Доценко, Крючков, Мовчан, Ульянов, Шматков

МПК: E06B 5/12

Метки: вентиляционная, дверь, шахтная

...венти,ляционной двери, включающей раму, створки,открывающиеся в противоположные стороны, ЗО и приводной механизм с рычажной системой, каждая створка выполнена составной из частей, шарнирно соединенных между собой и имеющих фиксирующие элементы для жесткой связи частей створки,На фиг. 1 изображена предлагаемая шахтная вентиляционная дверь, общий вид; на фиг. 2 - кинематическая схема приводното механизма.Шахтная вентиляционная дверь включает приводную 1 и маятниковую 2 части створок, соединенных между собой шарнирно по линии 3 и имеющих фиксирующие элементы 4. Створки находятся в раме 5 и приводятся в движение пневмоприводом с рычажной системой 6.В исходном положении створки двери примыкают одна к другой, т. е. закрыты. Для пропуска...

Номер патента: 589354

Опубликовано: 25.01.1978

Автор: Самошкин

МПК: E06B 5/00

Метки: закрывания, люка

...закрытом положении.4. Ползуи 3 расположен в направляющей 5,укрепленной на крышке люка 6, На валу 2 перпендикулярно, его оси одним концом жесткозакреплен рычаг 7, свободным концом упираю. щийся в ось 4 ползуна 3.Закрывание люка осуществляется следующим образом, При вращении вала 2 поворачивается упругий рычаг 1, приводя в движениекрышку люка 6. При достижении люком 6 край-него положения. края крышки люка б упирают.ся в бортик проема, За счет деформации упру.гого рычага 1 вал 2 поворачивается дополнительно на определенный угол при практическизакрытом люке, создавая необходимое усилиеприжатия крышки люка 6 к корпусу. Рычаг7 отходит от оси 4 ползуна 3 и поворачиваетсяна определенный угол.При достижении люком 6 крайних положе.ний и...

Номер патента: 589355

Опубликовано: 25.01.1978

Авторы: Белинский, Цибин

МПК: E06B 9/24

Метки: солнцезащитное

...солицезац 1 итцоеустройство - карниз - образовано элементами стецового ограждения, выполненным виде пустотелых коробов.На чертеже изображено многоэтажное здание с солнцезащитным устройством, разрез.Г 1 реллагаемое устройство в виде карнизанал окопным проемом представляет собой ца.весной стецовой элемент 1, прикрепленный к несущим конструкциям ограждения, например колоннам 2, над стецовым проемом 3. Стеновой элемент выполнен в виде пустотелого короба и используется в качестве приточцого возлуховола.Исключение горизонтальных возлуховолов ивертикальных шахт нз объема здания позволя.ет улучшить планировочное решение здания, так как отпадает необходимость в устройстве подвесных потолков, и увеличить полезный объ.ем помещения. В результате...

Номер патента: 591573

Опубликовано: 05.02.1978

Автор: Колбацкий

МПК: E06B 11/02

Метки: ворота, подъемно-поворотные

...рейкой, кинематически связанной с прйводоМ, и штоком с ползуном, соединенным с тягой н, рейкой.На фиг. 1 изображеньг предложенные ворота, общий вид; на фиг. 2 - вертикальный разрез ворот в закрытом положении; на фнг. 3 - вертикальный разрез ворот в открцтом положении; на фиг. 4 - узел 1 фиг. 2; на фиг, 5 - разрез А - А фиг. 4; на фиг. 6 - разрез ББ фиг, 4,Ворота включают верхнюю створку 1 и нижнюю створку 2, соединенные между собой шарниром 3, тягу 4, рейку 5, связанную с ведущими прижимными роликами 6 энергопривода, шток 57 с нолзуном б, соединенным с тягой 4 н рей.кой 5.Ворота работают следующим образом, Прнподъеме или опускании створок 1 и 2 ворот посредством:энергопровода рейка 5, зажатая между,ведущими роликами 6, совершает...

Номер патента: 592954

Опубликовано: 15.02.1978

Автор: Петинов

МПК: E06B 3/44

Метки: ворота, шторные

...3 - узел 11 на фиг. 2,Шторные ворота состоят из шторы 1, барабана 2, несущих канатов 3, опорной площадки 4 и противовесов 5. К нижним углам бшторы крепятся концы несущих канатов, вто 10 рые концы которых перекинуты через блоки 7.Противовесы состоят из цепочки шарнирносоединенных секций, например келезобетонных грузов, внутри которых по диагоналирасположена арматура 8, выходящая за гра 5 нп плит и оканчивающаяся кольцами 9, причем кольца смежных плит ориентированывзаимно перпендикулярно.Верхний груз секционного противовеса 5крепится шарнирно к кронштейну, заделанноо му в стену на уровне блоков 7, а самый нижний - шарнирно соединен с площадкой 4.Длина цепочки грузов определяется высотой проема ворот, а вес - в зависимости отвеса...

Номер патента: 592955

Опубликовано: 15.02.1978

Авторы: Берлинблау, Журба, Логинов, Садов, Цебоев

МПК: E06B 7/21

Метки: ворот, механизм, многозвенный, полотнищ, притвора, рычажный, уплотнения

...валику 3.Многозвенный рычажный механизм 2 включает рычаг 5 крестообразной формы, состоящий из двух поперечин и установленный на оси 6. Одно плечо крестообразного рычага 5 соединено шарнирно с кроштейном 7, а два других плеча соединены регулируемыян по длине тягами 8 с аналогичными плечами других крестообразных рычагов. В направляющих кронштейна 7 неподвижно установлена3ось 9, на которой подвешена плита 10, предназначенная для крепления уплотнительного валика 3. В плите 10 установлена пружина 11 сжатия, воздействующая на ось 9. На плечо крестообразного рычага 5, соединенного с кронштейном 7, постоянно воздействует пружина 12 сжатия, установленная поворотно на оси 13,Четвертое плечо крестообразного рычага 5 соединено шарнирно с...

Номер патента: 594284

Опубликовано: 25.02.1978

Авторы: Копылов, Львов, Шапиро

МПК: E06B 1/34

Метки: здания, наружной, ограждения, открывающихся, сопряжения, стеной, узел, элементов

...узла сопряжения,что приводит к проникновению влаги в помещение.Известен также узел сопряжения коробки окна с наружной стеной, здания, вклк 15 чающий продольный выступ с наклонной на ружной гранью, уплотнение и спив, НедостатКом этого технического решения явпиет ся проникание влаги через фальды остекле. ния внутрь помещения. МБель изобретения - предотвращение проникания влаги внутрь помещения.Зто достигается тем что в известном узле сопряжения коробки открывающихсяэлементов ограждения здания с его иаруж Узел сопряжения коробки 1 окна с наружной стеной 2 здания выполнен с продольным выступом 3 в основании проема, имеющим наклонную наружную грань 4, На вершину . продольного выступа стены опирается своим нижним внутренним ребром 5...

Номер патента: 594285

Опубликовано: 25.02.1978

Автор: Заборцев

МПК: E06B 3/00

Метки: ворота, здания, отапливаемого, откатные, производственного

...и открытом положении,Откатные ворота включают раму 1 с герметизированными притворами 2, на которой с возможностью откатки под утлом к плоскости рамы 1 закреплено полотно 3. Рама 1 выполнена с ограничителями 4 на вертикальных гранях, а полотно; 3 с клиновидным ребром 5 в верхней части и полостью 6, в которой установлены нагреватели 7. Полость 6 вверху имеет выходные отверстия Я, а по торцу полотна 3 входные отверстия 9. При этом на вертикальной грани полотна установлен упор 10, входящий в зацеплениес ограничителем 4 рамы 1 при закрытии .ворот.Работа ворот происходит следующим образом.Откатка ворот например с помощью подвесного устройства, производится в сторону раскрытия угла. Крайнее положение открытых ворот определяется...

Номер патента: 595472

Опубликовано: 28.02.1978

Авторы: Брагин, Бутлицкий-Туманов, Герасин, Евстратов

МПК: E06B 3/24

Метки: блок, оконный

...его и проектно-экспериментальныиний и сооруженийпричем патрубок 10 выводят через отверстие в обвязке переплета в помещение. Через патрубок в камеру нагнетается воздух до создания внутри нее давления, превышаюгцсго максимально возможное суммарное ветровое и тепловое давление на окно (практически до 0,05 - 0,07 ати), При достижении требуемого давления в камере 4 патрубок 10 перекрывают пробкой 11.Расширяясь под давлением воздуха, стенки камеры плотно прижимаются к поверхностям оконной коробки, остекления, обвязок раздельных переплетов. При этом полностью исключается фильтрация воздуха через окно.Подаваться воздух в камеру может при помощи переносных баллонов, переносных или стационарных (при наличии сети воздуховодов) компрессоров,...

Номер патента: 597802

Опубликовано: 15.03.1978

Авторы: Дубовой, Липилин, Соловьев, Стефанчук

МПК: E06B 9/00

Метки: блок, оконный

...достигается тем, что гибкийзаполнитель оконного блока выполнен с металлическим покрытием, а барабан снабжен на концак токопроводяшими кольцами,соединенными с источником электроэнергиипосредством скользящих токопроводов иконтактирующими с металлическим покрытием,На фиг, 1 изображен обогреваемыйоконньй блок, обший вид; на фиг, 2 - узелток оподв ода.Окоццый блок включает коробку 1 игибкий заполнитель 2, закрепленный однимконцом на подвижном барабане 3. Гибкийзаполнитель покрыт тонким слоем металла597602 15 20 25 Составитель Е. Чернявская ТехредН. Бабурка Корректо боле актор К, Мозже/25 Тираж 654 Подписное ЦНИИПИ Государственного комитета Совета Министров по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/53 а филиал...

Номер патента: 599029

Опубликовано: 25.03.1978

Автор: Колбацкий

МПК: E06B 11/02

Метки: ворота, подъемно-поворотные

...эксплуатационная надем ность конструкции из-за отсутствия ловителя в случае поломки рычагов н пружин.Целью изОбретения является упроеэение и снижение металлоемкости ворот 30 3а также повышение их эксплуатационнойнадежности,Это достигается тем, что уравновешивакецее устройство выполнено в видештока с ползуном, шарнирно соединен-ным с нижней створкой ворот, и снабжено противовесом с ловителем.На фиг, 1 изображены ворота, общий вид; на фиг. 2 - то же, вертикальный раэреэт на фнг. 3 - дан уэел 1на фиг. 1 т. на фиг. 4 - вид по стрелке А на фиг.3,Ворота имеют верхнюю 1 и нижнюю 2створки, соединенные между собой шарниром 3, шток. 4,-полэун 5, соединенный шарниром 6.с нижней створкой 2,противовес 7 и ловитель 8.Ворота работают следующим...

Номер патента: 604954

Опубликовано: 30.04.1978

Автор: Тиханэ

МПК: E06B 3/90, E06B 5/18

Метки: двери, шлюзовые

...элемент с боковыми дверными проемами, элементы герметизации и привод, двери снабжены дополнительным неподвижным внешним коробчатым элементом с боковыми дверными проемами, совмещаемыми с боковыми дверными проемами неподвижного элемента при продольном перемещении последнего, при этом элементы герметизации выполнены в виде уплотнительных колец круглого сечения, надетих на подвижный элемент с возможностью возвратного перекатывания их параллельно самим себе доль зазора между коробчатыми элементаНа чертеже показаны предлагаемые шлюзовые двери, поперечный разрез.5 Шлюзовые двери имеют внешний неподвижный коробчатый элемент 1 с боковыми дверными проемами 2, внутри которого установлен подвижный коробчатый элемент 3 с боковыми дверными проемами 4,...

Номер патента: 609860

Опубликовано: 05.06.1978

Авторы: Типикин, Шевченко

МПК: E06B 3/92

Метки: ворота, откатные

...ворот изогнуты радиусом,равным ширине проема с центром, расположенным наоси симметрии.На фиг, 1 изображены ворота в плане;на фиг. 2 то же вид сбоку; на фиг, 3 сечение А-А фиг. 2.Откатные ворота включают полотна 1 сконсольно смонтированной на них в средней части горизонтальной направляющей 2,пропущенной между закрепленными на непод609860 иг вижной раме 3 роликами, нижний из которых - ведущий 4 соединен с выходным валом механического привода, а верхниеневедушие 5 расположены по обе стороныот ведущего, В одной вертикальной плоокости неведушими роликами на раме закреплены ролики 6 с вертикальными осями,охватывающие горизонтальную направляющую полотна. При этом полотна ворот, взакрытом положении, примыкают к ограждению проема 7,Полотна...

Номер патента: 613066

Опубликовано: 30.06.1978

Автор: Пушкарев

МПК: E04H 9/04, E06B 5/10

Метки: аварийный, выход, убежища

...краем платформы и внутренней стенкой 15 шахты,Колодец-лаз имеет стойки 16 с опорными роликами 17, взаимодействующими с вертикальными направляющими 18, смонтированными на внутренней стенке шахты. Он снабжен также защитной крышкой 19, приводимой гидроцилиндром 20 от ручного насоса 21, Сверху защитная крышка обработана гидро- изолирующим покрытием 22. Полость 5 и пространство 9 разделены герметичной дверью 23. На полу шахты установлена складная лестница 24. Колодец-лаз имеет вмонтированные изнутри скобы 25. На внутренней стенке шахты смонтированы фиксаторы 2 б.Аварийный выход убежища эксплуатируется следующим образом.При включении вентилятора воздух из пространства 9 через воздухозаборник и выходной патрубок нагнетается в полость 5. Часть...

Номер патента: 613068

Опубликовано: 30.06.1978

Автор: Шуренко

МПК: E06B 3/46

Метки: дверь, самозакрывающаяся

...а подвеска створки к наклонному рельсу выполнена упругой. Крометого, упругая подвеска изготовлена в виде5 вертикально расположенной пружины, однимконцом поджатой к оси ролика, а другим -к пяте, закрепленной на створке. Створка одновременно перемещается по горизонтальномурельсу на двух жестких роликовых подвесках10 и по наклонному рельсу на третьей упругойроликовой подвеске.На чертеже схематически показана предлагаемая самозакрывающаяся дверь,Дверь содержит створку 1 с несущими ее15 по горизонтальному рельсу 2 жесткими роликовыми подвесками 3 и по наклонномурельсу 4 - упругой роликовой подвеской 5.При открывании створка 1 перемещается всторону, причем нагрузка на жесткие ролико 20 вые подвески 3 уменьшается за счет увеличения нагрузки...

Номер патента: 614210

Опубликовано: 05.07.1978

Авторы: Зуев, Казакова, Строков, Умняков

МПК: E06B 7/14

Метки: блок, оконный

...по открьпмнощегося Известен о одинарным де ропреновым у ложенным по ки. фиксиров филя осуществ ного алюмини фили посредин Зазоры ме ся частями окужбь 1,В нижней части коробки для предотвращения проникновения атмосферных осадковкрепится алюминиевый, профиль. Для расположения алюминиевого профиля нижние частикоробки и створок имеют другую конфигурацию в отличие от верхних и боковых, чтоусложняет, таким образом, их изготовление,Целью изобретения является повьшениегерметичности притвора, упрощение конструкции блока и процесса его изготовления.Достигается это тем, что в оконном блоке, вклю ающем одинарный деревянный отрывающийся переплет, элементы остекления,деревянную коробку и употняющий элас 5 тинный профиль по периметру примыканияуь...

Номер патента: 617570

Опубликовано: 30.07.1978

Автор: Олейник

МПК: E06B 3/58

Метки: крепления, переплета, стекла, узел, элементам

...этом фиксируется во впадинах прижимной планки, имеющих уступ.Крепление стекол осуществляют следующим образом.После укладки стекла, заключенного в П-образный резиновый профиль в пере плет, на стекло (профиль) по контуру укладывают прижимные планки с фиксирующими впадинами, а в отверстие вертикального элемента переплета прижимной элемент - фигурную М-образную скобу. При повороте скобы до фиксации ее положения во впадине планки за счет сил упругой деформации резинового профиля и материала скобы стекло оказывается закрепленным и прижатым планкой к элементу переплета (фиг, 1). Крепление одиночных стекол заключается в создании опорных площадок для наружной ножки скобы.Вариант крепления одиночных стекол заключается в использовании вместо...

Номер патента: 617571

Опубликовано: 30.07.1978

Авторы: Луганский, Митбарг

МПК: E06B 3/64

Метки: прогон, теплицы

...и повышение надежности в работе прогона.Это достигается темлицы, выполненный втого профиля с полка научно-исследовательский институтН Исельпром лобом для сбора конденсата, выполнен У- образного пеперечного сечения, а желоб расположен на стенке прогона ниже полок и нижняя вершина его удалена от оси прогона на расстояние, превышающее ширину полки.На чертеже изображен описываемыйпрогон.Прогон выполнен из гнутого профиля У образного поперечного сечения. Он имеетстенку 1, снабженную расположенным ни же полок 2 продольным Ч-образным жело бом 3, вершина 4 которого направлена внутрь профиля. На полку 2 прогона, уста новленного на несущую конструкцию теплицы, уложены элементы светопрозрачного ограждения 5, Капли конденсата 6 стекают в желоб 3...

Номер патента: 620576

Опубликовано: 25.08.1978

Автор: Синицын

МПК: E06B 3/00

Метки: ворота

...что значительно усложняет конструкцию воротИзвестны также ворота, включаю- )8 щие полотно, .связанное с зачалочной скобой, установленной.со смещением к плоскости ворот, крепежные элементы полотна и механизм перемещения 27Э 20Такие ворота являются наиболее близкими к изобретению по техничес" кой сущности и достигаемому результату.Недостатком известных ворот явля ется сложностьизготвления уплотни-. тельных элементов и трудность монтажа их в направляющих ттроема ворот.Цель изобретения - повьааение надежности герметизации ворот,ЗО Ворота включают полотно 1, связное.с балкой 2, установленной сосмещенйем.: к плоскости обрамленияворот 3, крепежные элементы 4 имеханизм 5 перемещения.Полотно 1 и обрамленивыполнены клинообразныминые....

Номер патента: 622959

Опубликовано: 05.09.1978

Автор: Гарипов

МПК: E06B 7/00

Метки: звукоизолирующее, окно

...моста со стеклами с помощью втулок 3 и шайб 4, Акусти ческий мост состоит из двух плеч 5 и б, которые имеют различные скорости распространения звука. Мост 2 снабжен регулировочной ручкой 7. является низка 0 рмула изобретени ержащее пления, что, с 3 двойс ующее окно ние и узел к е е с я тем эвукопоглощ между соФойу состоящими ыми акустичес вукоизолирное остеклотличаюцелью повышенистекла связаныческими мостамиплеч с различипротивлениями. кустииэ двухими со Изобретение относится к област строительства, в частности к устр ствам для звукопоглощения в конст Звукоизолирующее окно действует следующим образом.Звуковые колебания, попадающие на одно иэ стекол, в помещение передаются двумя путями: по воздуху и по мосту. В силу различной скорости...

Номер патента: 623947

Опубликовано: 15.09.1978

Авторы: Тухватулин, Финк

МПК: E06B 9/26

Метки: солнцезащитное

...Колебательные контуры являются соединительным элементом, с помощью которого осуществляется шарнирное крепление поворотных пластин 5 к счойкам 1 и 3, Для присоединения к колебательным контурам пластины имеют20 ушки 9, в отверстиях которых нахбцятся оси 8 копебательных контуров; сопрягаемые с контурами торцовые, части пластин 5 имеют специальные вырезы, исключающие их контакт с контурами во всех точках, кроме .шарнирных узлов.Устройство работает следующим образом. Для изменения угла наклона пластин необходимо повернуть ручку 2 вокруг вертикальной оси. Это вызовет поворот стоек 1 и Э на угол, соответствующийзо углу поворота ручки 2. Жестко сидящие на стойках барабанные кулачки 6, вращаясь, заставляют помещенные в их пазь колебательные...

Номер патента: 628280

Опубликовано: 15.10.1978

Автор: Тиханэ

МПК: E06B 3/24

Метки: блок, оконный

...участке ее намотки на ввл, при этом в нижней части оконного переплета выполнены отверстия для вывода концов тяг в помещение,Нв фиг. 1 схематически изображен оконный блок с приводом шторы, вид спереди; на фиг. 2 - тот же блок продольный разрез.Оконный блок включает оконный переплет 1, элементы остекления 2 и солнцезащитное устройство, размещенное в пространстве между стеклами и выполненное в виде свертывающейся шторы 3 с противовесом 4 на нижнем конце шторного полотна, верхним концом закрепленного на горизонтальном валу 5 в верхней части оконного проема. Привод шторы выполнен в виде гибких тяг 6, прикрепленных кон, 628280 Г м.гподписное БНИИПИ Заказ 5765/2 ц Тираж 6 ктная, 4 Филиал ППП Патент, г. Ужгород, ул мами с внешней стороны шторы к...

Номер патента: 630389

Опубликовано: 30.10.1978

Авторы: Андрющенко, Бочаров, Колтунов

МПК: E06B 3/54

Метки: герметизации, металлическим, обрамлением, остекления, соединений, стыковых, элементов

...оборудования1 дель изобрете:-1 ия - снижение трудое:1- кости работ;повышение герметичност. стыковых соединений.Это достигается тем, что при способе гер,метизации стыковых соедгнеипй Элементов остекления с металлическим обрамлением, вкл:оча ощем нанесение в зазор между стеклом и металлическим обрамлением герметика и отверждеиие его, после отверждения нанесенного герметика швы омагничивают электромагнитным индуктором.Сушность спосооа закл 1 очается в следуюшем.В кимиески Отве 11:кдаехыЙ полигрета,нсвъЙ коспаун:1, служац 1 иЙ гсрметисом, в качестве неорган;1 ческого наполнителя вводят ферромагнитный порошок, например феррит бария, а также диметилбензиламин ,в качестве катализатора. Без предварительной очистки металлического обрамления этот...

Номер патента: 631638

Опубликовано: 05.11.1978

Авторы: Горельников, Жуков, Иванов, Кашников, Лебедев

МПК: E06B 11/02

Метки: ворота, подъемно-поворотные

...установлена с возможностью поворота совместно с горизонтально расположенным валом 4, шарнирно закрепленным на верхней балке 5 проема ворот и соединенным с приводом 6. Нижняя створка 2 связана с противовесом 7 при помощи гибкой тяги 8, перекинутой через блок 9, закрепленный неподвижно на валу 10, На нижней створке 2 20 установлены ролики 11, взаимодействующие с направляющими 12 стоек 13.Вал 10 блока 9 и горизонтальный вал привода 4 снабжены муфтами 14 и 15 предельного момента, ведущие полумуфты которых соединены между собой связью 16, а гибкая тяга 8 противовеса установлена на блоке 9 без возможности проскальзывания, что достигается за счет выполнения на блоке канавки 17 меньшего диаметра, чем диаметр гибкой тяги 8. Подъемно-поворотные...

Номер патента: 632308

Опубликовано: 05.11.1978

Авторы: Зигфрид, Пауль

МПК: E06B 3/50

Метки: оконной, откидывания, створки

...-образного профиля, причем ее лапки установлены под нависающие края профильногопаза с образованием канала коробчатогосечения, в котором размещена толкател, -ная деталь, поперечное сечение которойменьше, чем сечение толкательных штан.,а опорная шина соединена с неподвиж,опорным элементом винтом,5 590989 нина; 10 мг Ьтреонина 20,40,80,160 и 320 мгЬ -изолейцина;20 мгЬ -валина. тТаким образом, соотношение концен тра- н ций изолейцина и валина в разпнчных ва- з риантах сред равно (1-16);1. Скорость роста И при любом соотношении изолей- и цина и валина равна 0,33 ч, ВыходЬ биомассы на единицу субстрататреонинак повышается от ЗОдо 50 и остается по л стоянным в указанных условиях. Перечно- н ленные новые свойства штамма являются...

Номер патента: 632819

Опубликовано: 15.11.1978

Авторы: Быховский, Дривинг, Каган, Колбацкий, Мотулевич

МПК: E06B 7/26

Метки: загрязнения, защиты, поверхности, стекла

...СВотПРЗР)ЧНЫХ (Ленк. (:а (.)1:. " разрсз А А н(1 Фи. .(1 а с(:.Л 1 паклевак)г с обеих стрс)1 ;1)1к с)стоп рз) 11 Н)х пг 1 с нон 3 и р и ПО (1111 1(С)1 . 1)С Р, (. В)1 К) ПСС. О С )СТП РОЗ Р)1 Ч НОГО к,(С 51 0 Г 1:1)1 пизкмо,скмг 1511)Н П,(ИЭТИ,сна Г 1 а к) сстп 1)з 3 н х пленок изготавл ва от сл(.1 ю,моразом. На первую СТОП)03)1 П Ю ПГСИКА 3)330)С 5 Т ТОНКИЙосг 1 и," асг 5 1:.и э)ел,".И, з)тем накга,3 ы)ак)т еле;мк)п(мю с)стпрз)а 1 тки пгснкм со слО- ем клея, ктый ан(.ссн на сВстОпрОзрачнм 10 плс 11и 1)ссп (.( ПОВсрпости, за ис- КЛОЧСИС(1 НСООГЬ;НОГ ) Г,;3, Что ООЛСГЧ)ст снятие з)1 р 5 з 1 сппй с)стопр 031)ачной и,(.ики. Так:аклсиваот до 20 слоев светопрозрачной пленки эт ко,ичсство паиоолес рационально.б 32819 Формула изобретения зПри...

Номер патента: 635213

Опубликовано: 30.11.1978

Автор: Лапочкин

МПК: E06B 1/16

Метки: рама

...сечения, соединенные между собой по углам крепежными элементами, установленными в канавках профилей, канавки образованы на внутренней поверхности профилей, асимметрично расположены относительно одна другой 25и при этом выполнены с двумя опорнымипараллельными поясками, перпендикулярнымии к оси крепежных элементов.На фиг. 1 изображена предлагаемая рама, общий вид; на фиг. 2 - 4 - профили 30 рамы, сечения; ца фиг. 5, 6 - узловые соединения профилей.Рама 1 содержит парные противолежащие профили 2 четырехугольного сечения, соедицсццыс между собой по углам крепежными элементами 3, установленными в канавках 4 профилей 2,канавки 4 образованы ца внутренней поверхности профилей 2, асимметрично расположены относительно одна другой и...

Номер патента: 635214

Опубликовано: 30.11.1978

Авторы: Абдуллаев, Искендеров, Селиванов, Чаплицкая

МПК: E06B 9/24

Метки: солнцезащитное

...на внешней стороне оконного проема, уплотнительные элементы, стопор для фиксации экрана и привод в виде канатно-блочной системы, экран ьыполнен слоистым с теплоизоляционным средним слоем, причем наружный и внугрешгнй слои выполнены из материала с высокоотражающсй способностью, кроме того, наружный слой гофрирован.На фиг. 1 изображено предлагаемое солнцезащитное устройство, поперечный разрез; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - устройство, по;1 О:кение В жаркн 11 период; на фпг. 4 - то же, положение В холодный период,способностью, при этом наружный слой 8 гофрирован.Работает солнцезащитное устройство следующим образом.В дневное время суток летом поворот ный экран 1 устанавливается в положение, изображенное на фиг, 3, при помощи...
