Номер патента: 1767131

Опубликовано: 07.10.1992

Авторы: Борщевский, Малиновский, Элер

МПК: E04G 21/22

Метки: кирпича, кладки, манипулятор

...заполняет полость материалопровода 14 и цилиндра 26,После завершения загрузки раствор клапан 20 закрывается с помощью привода 22, ползун 10 фиксируется на направляющих 1. Рабочий орган 3 путем поворота переориентируется таким образом, чтобы плоский насадок 4, из которого будет осуществляться укладка постели из растворной смеси, расположился вдоль грани последнего уложенного кирпича и опускается вниз с помощью механизма 5 осевой подачи,Затем осуществляется укладка смеси, для чего давление в полости приводов 31 тех насадков 4, которые будут использоваться для укладки смеси, сбрасывается и под действием пружины 32 клапана 29 поднимаются до упора в диафрагму 28, открывая отверстия насадков 4, каретка 2 освобождается от фиксации и с помощью...

Номер патента: 1767132

Опубликовано: 07.10.1992

Авторы: Гуржий, Дзюба, Христодоров, Чуйко

МПК: E04G 23/00

Метки: демонтажа, засыпкой, подборов

...сйлам трения подборов обеспечивают,согласно способу, заводку подборов с засылкой в указанный объем и тем самымспособствуют достижению цели"изобретения, Это позволяет сделать вывод, что заявляемые изобретения связаны между собойединым изобретательским замыслом,Сравнение заявляемых технических решений с прототипом позволило установитьсоответствие их критерию "Новйзна", Приизучении других известных технических решений в данной области техйики признаки,- отличавщие заявляемые изобретенйя отпрототипа, не были выявлены и потому ониобеспечивают заявляемому техническомурешениюсоответствие критерию "существенные отличия".П р и м е р. На действующем объекте вовремя комплексного капитального ремонтадома в г. Киеве по ул, Саксаганского...

Номер патента: 1767133

Опубликовано: 07.10.1992

Авторы: Басилая, Бейрит, Сажин

МПК: E04G 23/02

Метки: покрытия, усиления

...и соединенные верхними концами с пролетными конструкциями, горизонтальную затяжку, пролетные конструкции выполнены в виде ферм с параллельными поясами, верхние узлы пролетных конструкций соединены затяжкой, расположенной ниже подкосов, которые присоединены к нижним узлам ферм, при этом верхние узлы ферм с примыкающей к ним затяжкой соединены с нижними узлами фермы с примыкающими к ним поркосами посредством раскоса, а угол наклона подкоса к горизон,тальной плоскости определен из соотношения; Х;соз ", +Хг=0,где Х 1 - усилие в затяжке;Хг - усилие в подкосе;у в угол наклона подкоса к горизонтальной плоскости. 5 10 15 20 25 30 35 На чертеже изображено устройство для усиления покрытия в разрезе.Устройство для усиления покрытия включает...

Номер патента: 1767134

Опубликовано: 07.10.1992

Автор: Павлык

МПК: E04C 3/10, E04G 23/02

Метки: железобетонной, конструкции, пролетной, усиления

...посредством охватывающих конструкцию 1 элементов 3 крепления. Эпюры изгибающих моментов М показывают характер их изменения при действии натяжения в арматуре 2, 4, 5, В случае двухступенчатого усиления (б) вначале выполняют натяжение арматуры 4 на меньшей базе, а затем - на большей, Схема (в) иллюстрирует принципиальную возможность выполнения, наряду с установкой арматуры 2, усиления сжатой зоны 6 пролетной конструкции 1, Рассредоточенное крепление 7 арматуры 2 на схеме (г) выполняет функцию усиления конструкции 1 на действие поперечной силы,фиг, 2 изображает принципиальные схемы предлагаемого крепления арматуры 2 усиления, возникающие при этом усиления и условия фиксации узла крепления при использовании термомеханического...

Номер патента: 1768731

Опубликовано: 15.10.1992

Авторы: Глущенко, Мацкевич

МПК: E04G 9/00

Метки: бетонных, возведения, конструкций, монолитных, опалубка, поверхностью, рельефной

...полупрозрачного полиэтиленаобтягивающей раму 1. Несущая рама 1 выполненаа из прокатного либо экструдированнаго профиля, в боковых стенках которогоимеются овальные щелеобразные отверстия 3, предназначенные для пропуска натяжных приспособлений. В центральнойстенке ребра рамы 1 содержатся аналагиные отверстия 4. Формирующий элемент 2 опирается на гибкую диафрагму 5, закрепленную к натяжным приспособлениям б, выполненным, например, в виде винта, опирающегося на внутреннюю стенку рамы через отверстия 4. Гибкая диафрагма 5 может быть выполнена из синтетической полупрозрачной пленки либо из синтетической сетки с мелкими ячейками, обрамленной по контуру металлическим стержнем, входящим в зацепление с натяжным винтом,Диафрагма 5 в...

Номер патента: 1768732

Опубликовано: 15.10.1992

Автор: Лукьянова

МПК: E04G 21/08

Метки: бетонной, виброуплотнитель, глубинный, смеси

...выполненас наполнителем из ферритовых повозбудитель колебаний - в виде сс размещенными в штанге выводкопроводящей резины. 1 ил. жащий закрепленную на нижнем кочце вертикальной штанги эластичную оболочку, охватывающую герметично возбудитель колебаний, соединенный с источником переменного электрического тока.Недостатком данного устройства также является его сложность конструкци л, большой шум при работе,Цель изобретения - снижени уровня шума, упрощение конструкции и повышение надежности,Укаэанная цель достигается тем, что в глубинном вибровозбудителе бетонной смеси, содержащем закрепленную на нижнем конце вертикальной штанги эластичную оболочку, охватывающую герметич о возбудитель колебаний, соединенный с источником переменного...

Номер патента: 1768733

Опубликовано: 15.10.1992

Авторы: Белозеров, Беспалько

МПК: E04G 21/08

Метки: глубинный, смесей, строительных, уплотнитель

...4 из эластичной стали в один слой, которые одним концом укреплены на статоре 2, укреплен якорь 5 возбудителя колебаний. Якорь 5 связан со статором 2 посредством спиральных пружин 6 и регулировочных винтов 7, в корпусе 1 имеются отверстия 8, На якоре 5 укреплена жесткая пластина 9 излучателя для вывода колебаний на исполнительный орган 10, через эластичный чехол 11. К корпусу 1 прикреплены диамагнитные Г-образные кронштейны 12, входящие свободными концами в наборы кольцевых магнитов 13. Наборы кольцевых магнитов 13 неподвижно расположены в Г-образной ферромагнитной трубчатой ручке 14, на изгибе которой располагается отверстие 15 в одной стенке трубы. Зазор между кронштейнами 12 и магнитами 13 заполнен ферромагнитной жидкостью 16.На...

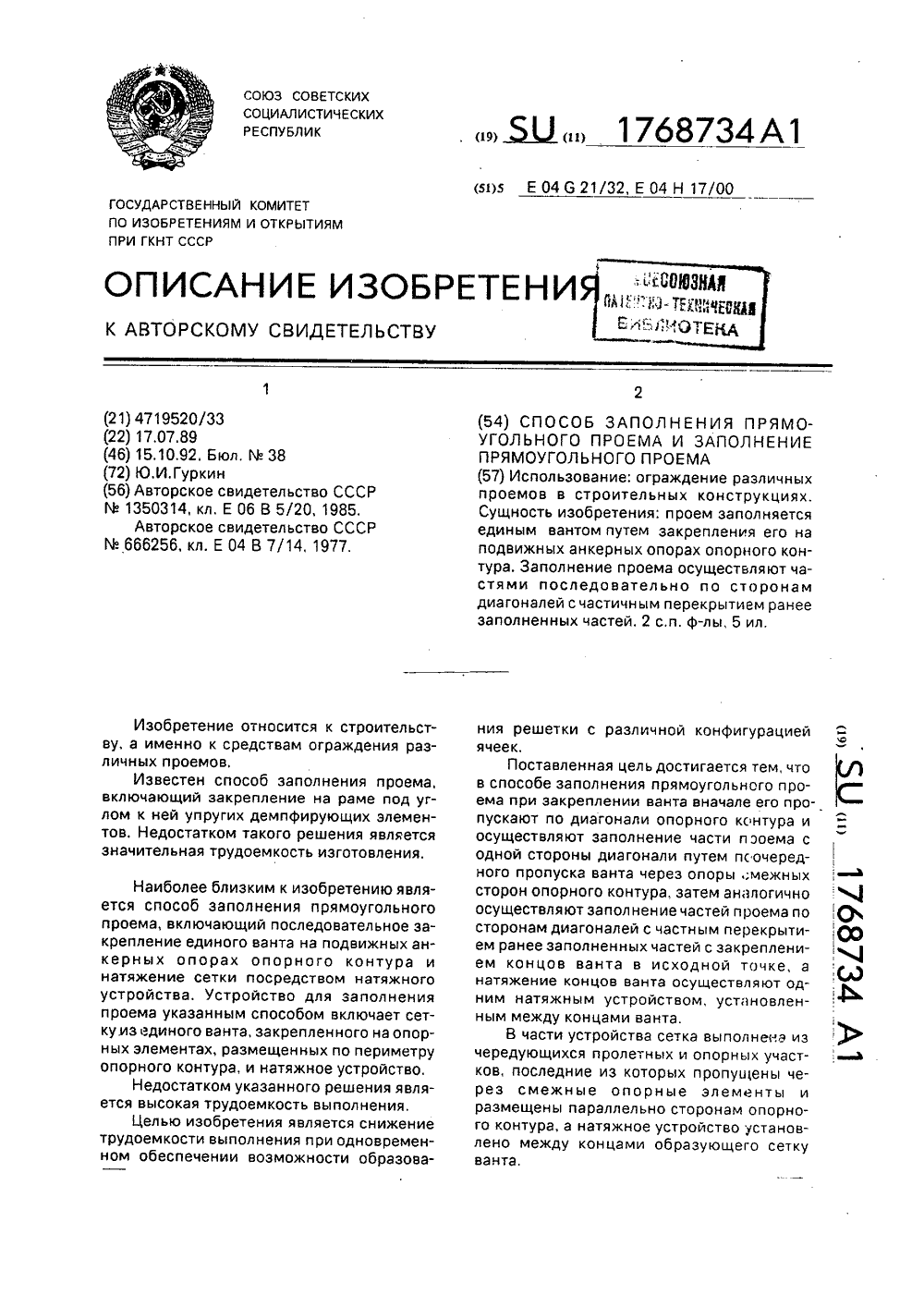

Номер патента: 1768734

Опубликовано: 15.10.1992

Автор: Гуркин

МПК: E04G 21/32, E04H 17/00

Метки: заполнение, заполнения, проема, прямоугольного

...натяжное устройство установлено между концами образующего сетку ванта, 1768734На фиг,1,2,3,4 показаны последовательные этапы заполнения проема; на фиг.5 - проем, заполненный сеткой при другом варианте размещения ванта,Способ осуществляется в следующей последовательности,На опорном контуре 1 закрепляют подвижные анкерные опоры 2 и осуществляют закрепление ванта на анкерных опорах. При этом вначале вант пропускают из исходной точки 4 по диагонали 5 контура и осуществляют заполнение части проема с одной стороны диагонали путем поочередного пропуска ванта через опоры 2 смежных сторон контура. Затем осуществляют заполнение частей проема по сторонам диагоналей с частичным перекрытием ранее заполненных частей. Вант закрепляют в исходной точ ке...

Номер патента: 1770536

Опубликовано: 23.10.1992

Авторы: Ганага, Горяинов

МПК: E04G 21/12

Метки: железобетонных, конструкций, предварительного

...предел возновку концевых анкеров и охматуры. (1)ком этого способа я ность сцепления арм 1770536 А е: при изготовлении предяженных железобетонных ность изобретения: армаия серным раствором, беабора прочности бетоном рическим током до 180- ают при этой температуре ри этом сера превращает- модификацию. ром, вследствие нерациоа нагрева.тения - повышение прочноС нных конструкций,Поставленная цель достигается тем, чтоарматуру после покрытия серным раствором, бетонирования и набора прочности бетоном нагревают электрическим током до180 - 200 С и выдерживают при этой температуре в течение 4 мин.Способ осуществляется следующим образом. Перед бетонированием конструкцииарматуру покрывают слоем серного раствора и производят бетонирование. После...

Номер патента: 1770537

Опубликовано: 23.10.1992

Автор: Прус

МПК: E04G 21/14, E04H 12/26

Метки: башенного, действующий, копра, надвижки, ствол, шахтный

...надвижки башенного копра на действующий шахтный ствол, включающем сборку на монтажном стенде опорной платформы для надвижки башенного копра, монтаж на ней башенного копра, надвижку его по накаточным путям, сооруженным на сваях, на ростверк постоянного фундамента, выполненного на сваях, перед надвижкой башенного копра в месте устройства постоянного фундамента выполняют сваи под накаточ 1770537ные пути, а на монтажном стенде собирают ростверк постоянного фундамента, который используют в качестве опорной платформы для башенного копра после надвижки последнего на шахтный ствол под ростверк постоянного фундамента выполняют дополнительные сваи,На фиг.1 показан общий вид, башенный копр на монтажном стенде перед надвижкой; на фиг.2 - разрез...

Номер патента: 1772334

Опубликовано: 30.10.1992

Автор: Иванов

МПК: E04G 9/00

Метки: криволинейных, монолитных, поверхностей, покрытий, профиля, фиксации

...технической сущности к изобретению является пневматическая опалубка, в виде шаблона с крепежными элементами, рабочая поверхность шаблона образуется за счет избыточного давления.Недостатком пневматической опалубки является постоянство ее формы.Цель изобретения - снижение трудовых на опалубочных работах,ТРОЙСТВО ДЛЯ ФИКСАЦИИ ПРОКРИВОЛИНЕЙНЫХ ПОВЕРХНОМОНОЛИТНЫХ ПОКРЫТИЙ пользование: для фиксации профиля дрических и других поверхностей моных покрытий треков и устройства й крепи тоннельных обделок. Сущизобретения заключается в фиксации криволинейной грани напрягаемым очным давлением. шлангом, закрепм по периметру маячными хомутами. ель достигается за счет выпал она в виде напрягаемого избыт ния упругого шланга, закрепл ами, которые...

Номер патента: 1772658

Опубликовано: 30.10.1992

Авторы: Асатов, Мотуз, Петраков

МПК: E04G 11/04, G01M 19/00

Метки: испытания, монтажным, опалубки, пневматической, швом

...испытания.Цель достигается тем, что в способе,включающем расстилание пневматическойопалубки на основании, подачу в нее воздуха до создания заданного. давления и проверку на прочность и герметичностьиспытания осуществляют без крепления рукавов пневмоопалубки к основанию, а подачу воздуха производят до создания впневмоопалубке давления в 1.26-1,28 разапревышающего давление при испытаниизакрепленной пневмоопалубки.На фиг, 1 показана пневматическая опалубка в ненадутом состоянии перед испытанием; на фиг, 2 - то же по Н; на фиг. 3 -надутая пневматическая опалубка в периодиспытания; на фиг. 4 - то же по 11-и.Способ осуществляют следующим образом,На ровное горизонтальное основание 1расстилают пневматическую опалубку 2 смонтажным...

Номер патента: 1774978

Опубликовано: 07.11.1992

Автор: Садовников

МПК: E04G 9/00

Метки: опалубки, соединения, щитов

...с вырезами вменьшей полке и устанавливаемые на ребрах жесткости 5 соединяемых опалубочных щитов, прижимную скобу 2,охватывающую полки кронштейнов 1, фиксатор 3, выполненный в виде Г-образногокронштейна, большая полка которого размещена в вырезах кронштейнов 1 и имеетклинообразный паз для пропуска и фиксации цилиндрического анкера 4, Ширина паза в его узкой части несколько большедиаметра проточки анкера. но меньше наружного диаметра анкера, При установкефиксатора в прорези опорных кронштейновпроисходит одновременное соединениеопалубочных щитов и фиксация анкера,Изобретение поясняется примером использования устройства с мелкощитовойопалубкой (фиг,З и 4), Устройство работаетследующим образом. Опорные кронштейны1 закрепляются...

Номер патента: 1500005

Опубликовано: 15.11.1992

Авторы: Белов, Саканский, Серов

МПК: B28B 7/22, E04G 9/00

Метки: блоков, железобетонных, опалубка, сборных

...выступов и выемок; на ффиг, 3 - то же, с криволинейными выступащ и выемками; на фиг,4 - разрез 15А;А на фиг. 3,Торцовый щит опалубки выполненс выступами 1 и выемками 2 на формообразующей поверхности, Причем выступы и выемки выполнены относительно 20продольной оси 3 щита зеркально, т,екаждый выступ .1 соответствует выемке2 на противоположной от оси 3 стороне ОктавВыступы и выемки могут быть расположены только параллельно поддону(Фиг.1) или выемки и выступы по конпевым участкам формообразующей поверхности щита расположены параллель 3но поддону, а в среднщ части перпендикулярно поддону (фиг.2), Выступы ивыемки могут выполняться криволинейвымя (фиг,З и 4).Торцовый щит примс.няется следую"щим образом, 35 Торцовые...

Номер патента: 1775294

Опубликовано: 15.11.1992

Авторы: Агабалян, Вартанян

МПК: B28B 1/26, E04G 9/00

Метки: облицовочных, плит

...ф р ы, и П-образной формы(фиг.4, фиг.5).Формула изобретения Способ изготовления облицовочных плит путем бетонирования блока с декоративным слоем в опалубке с последующей распиловкой блока по декоративному слое.(Л ЬЭ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Патент Великобритании М 1327069кл, В 5 А, 1970. Изобретение относится к строительству и может быть использовано для изготовления декоративных элементов,Целью предлагаемого способа является повышение прочности плит и сцепляемости их с основанием.На фиг,1 приведен разрез облицовочных плит в опалубочной форме 1; на фиг.2 - вид сверху облицовочных плит в опалубочной форме (с линейным очертанием); на фиг,З - общий вид плит после распиловки и распалубки;...

Номер патента: 1775540

Опубликовано: 15.11.1992

Авторы: Борщевский, Малиновский, Элер

МПК: E04G 21/16

Метки: кладки, стен

...несущей конструкции 1, на которой размещена площадка 2, для поддонов с кирпичом, устройство 3 для нанесения на кирпичи слоя растворнойсмеси и подьемное приспособление 4 с желобом 5, закрепленным с воэможностью поворота в горизонтальной плоскости, Поворот в горизонтальной плоскости может обеспечиваться за счет того, что желоб 5 выполняе ся иэ шарнирно сочленейных секций или одной секции шарнирно сочлененной с подъемным устройством 4.Желоб 5 снабжен скобой 6, один конец которой закреплен на желобе, а другой снабжен упором 7, выполненным в виде угольника и, снабженным демпфером 8.Скоба 6 может быть шарнирно закреплена на желобе с возможностью поворота в вертикальной плоскости.Устройство снабжено приспособлением 9 для заполнения смесью...

Номер патента: 1776280

Опубликовано: 15.11.1992

Авторы: Гидо, Эрвин

МПК: E04G 11/06, E04G 5/04

Метки: армокаменная, конструкция

...измененным арматурным каркасом 5, В варианте армирования, представленном на фиг, 2, вертикальные армирующие элементы 9, 10 имеют ширину В 1. которая меньше половины расстояния А между армирующими проволоками 7. Соответственно, вертикальные отверстия 12 в строительных камнях 2 имеют меньшую ширину, чем камни на фиг.,1. При этом вертикальная арматура концентрируется в продольно центральной плоскости выполняемой стены, причем прочность строительного камня на периферийных участках увеличена за счет применения менее На фиг. 3 показана часть армокаменнойстены, аналогичная изображенной на фиг. 2,и в то же время отличающаяся системой вертикальных отверстий 12 и 12 в строительных камнях. Отверстия 12 выполняются на40 45 50 55 половине длины...

Номер патента: 1776740

Опубликовано: 23.11.1992

Автор: Садовников

МПК: E04G 21/26

Метки: вертикальных, выверки, закрепления, конструкций, строительных

...упорами.Изобретение поясняется чертежами (фиг,1 - 4), на которых представлены общий вид устройства и узлы.Устройство содержит регул ировоч н ые подкосы - 1, П-образную раму - 2, прижимные двуплечие рычаги - 3, захватную скобу - 4, консоли - 5.Опорная рама 2, выполненная из стального профиля, жестко соединена с консолями 4, обеспечивающими шарнирное крепление (навеску) прижимных двуплечих рычагов 3 за пределами грани опорной конструкции, Навеска сьемного рычага осуществляется на ось, жестко установленную на консоли 5.Прижимной рычаг оснащен шарнирно закрепленным упором 6.При использовании устрой для монтажа стеновых панелей опорна ма оснащается прижимными винт 7, для фиксации положения низа м руемой1776740 фдад,ф конструкции. Рычаг...

Номер патента: 1778260

Опубликовано: 30.11.1992

Авторы: Буланов, Пронин, Свиридов

МПК: B66C 1/68, E04G 21/14

Метки: блоков, монтажа, оборудования, технологического

...подъем каждогоблока краном к потолочному перекрытию и поочередное перемещение под ним блоков с помощью"траверсы с после" дующим закреплением блоков в проектном положении посредством нескольких . парных монтажных подвесок, подвешивают консольно инвентарную раму с расположением на противоположном консоли конце тяговым приспособлением, над рамой устанавливают консольные балки с монтажными подвесками, а тра-; версу с подвешенным к ней блоком после подъема к потолочному перекрытию размещают между консольной частью инвентарной рамы и консольными балками и соединяют с рамой, затеи консольную часть рамы перестроповывают с первой пары монтажных подвесбк перекрытия на монтажные подвески. консольных балок, а траверсу с блоком опирают на...

Номер патента: 1778261

Опубликовано: 30.11.1992

Авторы: Коновалов, Малиновский, Ромашов

МПК: E04G 21/22

Метки: кладки, манипулятор, стен, штучных, элементов

...коробчатом корпусе 1 с боковых сторон имеются окна для приема и подачи кирпича в схват 17 манипулятора.Механизм подачи кирпича имеет, как правило, три толкателя 5, за одно движение которых происходют съем кирпича с ленты, перемещение рядом стоящего кирпича по направлению к схвату 17 и подача крайнего кирпича в схват 17.20Механизм работает следующим образом.Кирпич 4 с нанесенным растворов подается по транспортеру 3 к кронштейну 13. В это время механизм нахо дится в исходном положении см.фиг,2) при котором шток цилиндра 7 выдвинут шток цилиндра 8 вдвинут, толкатели 5 занимают крайнее правое (по фиг,2) и горизонтальное положение. Рычаг 9, З 0 нижний конец 1, которого не находится в контакте с рычагом 5, развернут вниз. При этом ползун 12,...

Номер патента: 1779729

Опубликовано: 07.12.1992

Авторы: Агапов, Кузовлев, Чумичев

МПК: E04G 23/00

Метки: зданий, реконструкции, сооружений

...13 здания монтажное устройство 14, выполненное из двух грузовых подъемников 15, выполняют в стене 13 проемы 16 на уровне всех междуэтажных перекрытий и верха фундаментов для пропуска выдвижных опорных балок 17 и телескопических толкателей 18, установленных на грузовой платформе 19, размещенной между подъемниками 15, разбирают пол, перекрытия, несущие стены и перегородки первого этажа (при наличии над ним двух неразобранных перекрытий), выполняют фундаменты 20 под объемные блоки 2, устраивают по ним монтажный горизонт 21 из раствора и выверяют его по горизонтали, Затемдоставляют транспортным средством (не показано) на площадку 5 блок 2, поднимают его, и после выезда транспортного средства устанавливают на тележку 7, размещенную до...

Номер патента: 1779730

Опубликовано: 07.12.1992

Авторы: Золотницкий, Козлов, Трошина, Шихов

МПК: E04G 23/02

Метки: конструкций, несущих, усиления

...усиливаемой конструкции 2, с помощью стальной пластины 6 с отверстием 7 и болта 8. Нижний конец 20 подкоса 3 имеет прорезь 9, расплющен иприкреплен к корытообразному элементу 10, расположенному на боковой поверхности опоры 1, с помощью пластины 11 с отверстием 12 и болта 13. Корытообразный 25 элемент 5 прикреплен к траверсе 14, установленной на верхней части усиливаемой конструкции ,рад опорой 1, с помощью двух дополнительных тяжей 15, в месте перегиба которых размещены опорные под кладки 16, Нижние концы двух тяжей 17натяжного приспособления, расположенного у боковой поверхности опоры 1, приварены к корытообразному элементу 10, а верхние концы тяжей 17 приварены к упор ной траверсе 14, Натяжение тяжей 17 осуществляют натяжным...

Номер патента: 1781358

Опубликовано: 15.12.1992

Авторы: Вторушин, Назаров

МПК: E01H 4/00, E04G 23/02

Метки: ледяных, массивах, ремонта, трещины

...1 одновременно с образованием гибких связей 2 путем установки на глубине, соответствующей нижней границе эоны активного воздействия транспортных нагрузок, воздухонеп роницаемой замкнутой оболочки 3 с обратным клапаном и прикрепленной к ее верхней поверхности открытой сверху дополнительной водопроницаемой, сплошной или сетчатой оболочки 4, После чего верхние кромки 5 дополнительной оболочки 4 располагают в предварительно образованных на поверхности массива в зоне, окружающей трещины, прорезях 6 с закреплением ее концов в анкерах 7, причем после заанкеривания концов дополнительной оболочки 4 осуществляют заполнение замкнутой оболочки 3 сжатым воздухом до полного перекрытия его полости трещины враспор, При этом стенкам сужающейся...

Номер патента: 1781399

Опубликовано: 15.12.1992

Авторы: Минеев, Романов, Хон

МПК: E04G 21/02

Метки: барабанный, затвор-питатель, пастообразных, подачи

...скребком и приводом вращения, подающий орган выполнен в виде ф двух цилиндров, оси которых параллельно 0 расположены в горизонтальной плоскости, и кольцевых ребер, закрепленных перпендикулярно на цилиндрах с шагом, а равном толщине ребра, а скребок выполнен в виде двух гребенок, каждая из которых смонтирована под соответствующим цилиндром, при этом кольцевые ребра размещены в пазах гребенок.На фиг. 1 изображен барабанный затвор-питатель, вид сбоку; на фиг. 2 - разрез А-А на фиг, 1,Затвор-питатель содержит корпус 1 свходным и выходным отверстиями, Над последним расположен подающий орган, выполненный в виде двух цилиндров 2 и 3 сперпендикулярно закрепленными на нихкольцевыми ребрами 4. Причем последниезакреплены с шагом, равным толщине...

Номер патента: 1781400

Опубликовано: 15.12.1992

Авторы: Вертелецкая, Погребной, Шахов

МПК: E04G 21/26

Метки: колонны, кондуктор, монтажа

...на осях 8, перемещающихся по прорезям 9 при закручивании или отвинчивании регулиро вочных винтов 10, которые взаимодейству-. ют с подвижными осями 8 установочных элементов 7. Установочные элементы 7 размещены в стойках П-образного сечения 5 кондуктора с выгибомв сторону оси кондуктора и устанавливаемой колонны 11, содержат в экстремальных точках выгибов закрепленные посредством шарниров 12 салазки 13, центр масс которых расположен выше оси.шарнира подвески 12. Винты 10 25 имеют упорную пяту 14.Для установки кондуктора в положение, соответствующее проектному положению колонны 11, предусмотрены монтажные риски разбивочных осей 15 и уровни (условно 30 не показаны), а для снятия кондуктора с колонны 11 - откидной сектор 16 с замковым...

Номер патента: 1781402

Опубликовано: 15.12.1992

Автор: Булатов

МПК: E04G 11/20

Метки: объемная, опалубка, передвижная, распалубки

...пазы 15, н которые способствуют распалубке внутрен-. та них продольных щитов 7. Торцы 16 силовых с каркасов продольных внутренних щитов 7 40 в также скошены под углом 45, а опалубоч- н ные листы 17 щитов 5 и 7 с внутренней и стороны усилены внахлестку накладками 18 д на всю высоту торца щитов, что предотвра- ю щает смещение щитов и предупреждает 45 и утечку цементного "молока" и тем самым ке повышает качество. ваС целью повышения технологичности до образования наружных углов здания, а при ны необходимости и пилястров, наружные по га перечные щиты 6 и продольные наружные пл щиты 8 опалубки выполнены с выдвижными об ограничительными щитками 19, передвига- св ющие вдоль наружных щитов с их наружной дл стороны по направляющим 20,...

Номер патента: 1782925

Опубликовано: 23.12.1992

Авторы: Израилев, Обухов

МПК: B66F 3/00, E04G 11/24

Метки: возведения, здания, методом, перекрытий, подъема, подъемник, сооружения, шаговый

...размещены по одному на каждой,из последних, а привод - на одной из полурам и соединен с эксцентриковыми валами, размещенными на другой полураме,25 посредством съемных валиков,На фиг, 1 изображен подьемник, общийвид; на фиг. 2 - то же, вид сверху; на фиг, 3- разрез А-А на фиг, 2; на фиг. 4 - разрез Б-Бна фиг. 1; на фиг, 5 - разрез В-В на фиг. 1,30 Шаговый подъемник содержит корпус,состоящий из полурам 1 и 2, снабженныхклиновым захватом для закрепления на колонне 3, выполненным в виде клиньев 4,удерживаемых на полурамах с помощью35 пружин 5. Приводной механизм подъемавключает размещенные на полураме 1 электродвигатель б и два редуктора 7, а такжетяги 8, расположенные симметрично относительно центра клинового захвата и шарнир 40 но...

Номер патента: 1783095

Опубликовано: 23.12.1992

Авторы: Кузнецов, Нев

МПК: E04G 1/30

Метки: лестничные, подмости

...при Этом откидной рычаг имеет взаимодействующий с кронштейном фиксатор.На фиг. 1 приведен общий вид подмостей; на фиг, 2 - то же, вид спереди; на фиг, 3 - узел соединения дополнительной рабочей площадки с вйнтовым элементом откидной опоры; на фиг, 4 - разрез по элементам крепления дополнительной рабочей площадки с винтовым элементом откидной опоры; на фиг. 5- элемент установки винтового элементав подшипниковых опорах; на фиг, 6 - разрез по элементам фиксации кронштейнов дополнительной рабочей площадки с откидными рычагами.Лестничные подмости состоят из вертикальной опоры 1, выполненной в виде лестничных звеньев, с которой шарнирно соединена основная рабочая площадка 2.Подмости снабжены наклонной опорой 3, верхний конец которой...

Номер патента: 1783098

Опубликовано: 23.12.1992

Авторы: Вязов, Никиточкин

МПК: E04G 21/12

Метки: арматурных, каркасов

...используются две одинаковые катушки и подачапроволоки на сварку армокаркаса осуществляетсятаким образом, что проволока сматывается с одной предварительнозаполненной проволокой катушки 6, а надругую катушку 5 осуществляется ее наматывание с бухтодержателя 8.К моменту окончания проволоки на катушке 6, с которой проволока сматываетсяна каркас, катушка 5, на которую в зто времяпроволока наматывалась, получается полностью заполненной. Для сматывания проволоки с катушки и наматывания ее напродольные стержни 12 цилиндрическаячасть колеса имеет паз 13 и водило 14.На водиле установлены два ролика 15,служащие для придания предварительнойкривизны проволоке перед приваркой ее кстержням. Эта операция исключает выпуклость поперечной проволоки...

Номер патента: 1783099

Опубликовано: 23.12.1992

Автор: Березин

МПК: E04G 21/12

Метки: арматурного, преднапрягаемого, стержня, упор

...ребер концевого анкера стержня, а ширина продольного канала превышаетдиаметр анкера стержня.. На фиг. 1 изображен общий вид упора сбоку; на фиг, 2 - . разрез А-А на фиг, 1.Упор содержит корпус 1 в виде трехгранной пирамиды с продольным каналом 2; закрепленный на направляющей 3 армостержня 4, упорный элемент, снабженный направляющими 5 и 6 в виде наклонных пластин, сходящихся к центру упора и образуя паз 7 для размещения ребер 8 анкера 9, При этом" продольный. канал 2 выполйен с возможностью свободного прохода конца стержйя 4 с анкером 9 ребрами 8 в продольно-вертикальной плоскости. Корпус 1 упора к йаправляащей 3 крепится посредством болта 10, размещенного в продольной прорези 11 направляющей 3.Использование упора, например. при...
