Номер патента: 1114769

Опубликовано: 23.09.1984

Автор: Айвазов

МПК: E04G 17/12

Метки: зажим, мелкощитовой, опалубки, щитов

...- завинчиванию винтовой насадки; что сравнительно трудоемко и многодельно.Цель изобретения - сокращение трудозатрат на монтаж и демонтаж зажима. Цель достигается тем, что зажим для щитов мелкощитовой опалубки, 55 содержащий поперечину, жестко прикрепленную к ней под прямым углом неподвижную стойку, Г-образную подвижную стойку, шарнирчо соединенную с поперечиной своей короткой частью с возможностью отклонения под действием собственного веса, опорные угловые уголковые элементы, закрепленные на внутренних сторонах стоек, снабжен рукояткой с опорным выступом, шарнирно соединенной с короткой частью подвижной стойки и расположенной в отверстии, выполненном в поперечине и пластинчатой пружиной, причем опорный выступ в рабочем положении...

Номер патента: 1114770

Опубликовано: 23.09.1984

Авторы: Супрун, Цельман, Чудновский

МПК: E04G 21/12

Метки: железобетонных, конструкций, напряженных, предварительно, стенд

...площадь.Наиболее близким к изобретению является стенд для изготовления .предварительно напряженных строительных конструкций, включающий основание, поддон, боковые щиты опалубки, распорные балки, ригели, натяжной блок из батареи домкратов и подвижной траверсы 2.Недостатками известного стенда являются его большая материалоемкость и габариты, а также трудности при выполнении арматурных и опалубочных оабот.Цель изобретения - снижения материалоемкости и габаритов стенда,Цель достигается тем, что в стенде для изготовления предварительно напряженных железобетонных конструк. ций, включающем основание, поддон, боковые щиты опалубки, распорные балки, ригели и натяжной блок, содержащий батареи домкратов и подвиж ную траверсу, ригели подвижно оперты...

Номер патента: 1114771

Опубликовано: 23.09.1984

Авторы: Андреев, Воробьев

МПК: E04G 21/26

Метки: колоннам, крепления, панелей

...Эта цель достигается тем, что в устройстве длякрепления панелей к колоннам, содержащем крепежную и удерживающую35струбцины с натяжными приспособлениями, крепежная струбцина выполненав виде телескопической штанги с жестко закрепленной неподвижной и подвижной полускобами, с упором в видепластины и с размещенным внутриштанги стяжным болтом, головка которого оснащена фиксатором, а конец -резьбовой втулкой с рукояткой.На фиг. 1 изображено предлагае 45мое устройство, на фиг. 2 " разрезА-А на фиг. 1.Устройство содержит крепежнуюи удерживающую струбцины с натяжными приспособлениями. Крепежная50струбцина выполнена в виде телескопической штайги с жестко закрепленной неподвижной 1 и подвижной 2 полускобами с упором в виде пластины 3.Внутри...

Номер патента: 1114772

Опубликовано: 23.09.1984

Авторы: Алексеенко, Герасимов

МПК: E04G 21/26

Метки: конструкций, монтажа, полурамных

...элементов и соединены между собой в средней части пружиной, заключенной во втулку,На Фиг. 1 изображено предлагаемое приспособление, общий вид на фиг. 2 - то же, в рабочем положении, вид сверху; на фиг. 3 - то же, вид сбоку.Приспособление содержит стяжные 40 элементы 1 и 2 П-образной формы с выступами 3 на концах для фиксации, Стяжные элементы 1 и 2 соединены между собой в средней части пружиной 4, заключенной во втулку 5.В ригельных частях полурам 6 и 7 выполнены технологические отверстия 8, в которые заходят стяжные элементы 1 и 2 выступами 3 на концах.Монтаж шарнирного узла полурамных 50 конструкций выполняется следующим образом. 772 2Перед устройством узла одна полу- рама 6 должна быть установлена в стакан фундамента и...

Номер патента: 1120081

Опубликовано: 23.10.1984

Автор: Богатых

МПК: E04G 21/26

Метки: монтажа, строительных, элементов

...преимущественно балок, содержащее соединенные между собой посредством перемычек Г-образные кронштейны и установочный винт, снабжено дополнительными съемными перемычками, две из которых установлены соответственно в верхней и нижней частях стоек Г-образных кронштейнов, а третья - на конце их полок, причем установочный винт размещен горизонтально в центре одной из перемычек.На фиг. 1 изображено приспособление для монтажа строительных элементов, вид спереди; на фиг. 2 - разрез А - А на фиг. 1. 40Приспособление содержит два Г-образных кронштейна 1, которые соединены перемычками 2 и 3. В центре перемычки 3 расположен уста новленный горизонтально установочный винт 4. Стойки Г-образных элементов выполнены пустотелыми, и в них установлены...

Номер патента: 1121368

Опубликовано: 30.10.1984

Авторы: Арутюнов, Афанасьев, Крюков, Менейлюк

МПК: E04G 21/08

Метки: бетонной, виброуплотнитель, глубинный, смеси

...3, величина каждой из которых в продольном направлении превышает диаметр оси 4 поворота лопастей 5, причем кромки одной из противолежащих прорезей расположены на продольных элементах 1 и 2 симметрично, а кромки других - с образованием последовательно уменьшающегося между ними зазора.5 10 Глубинный виброуплотнитель работает15 следующим образом.Для уплотнения тяжелых бетонных смесей нажатием на кнопку 6 стержень коромысла 7 выводят из отверстии в элементе 1,который сдвигают вниз и фиксируют, от 20,пуская кнопку 6, в результате чего прорезив элементах 1 и 2 образуют отверстие подось 4 поворота верхней лопасти и прорезипод оси 4 поворота остальных лопастей 5.При включении дебалансного вибратора 9вращательное движение от него...

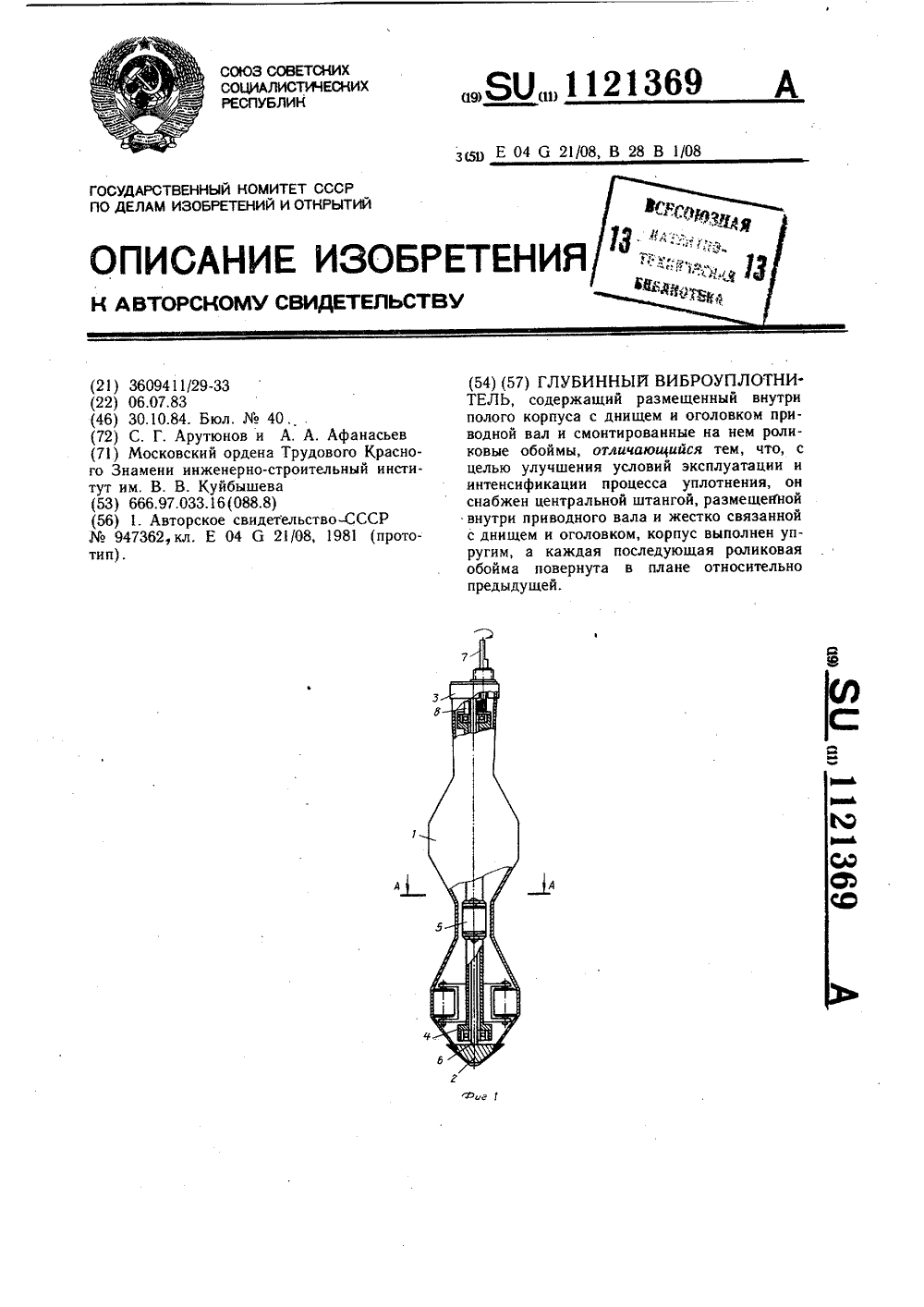

Номер патента: 1121369

Опубликовано: 30.10.1984

Авторы: Арутюнов, Афанасьев

МПК: B28B 1/093, E04G 21/08

Метки: виброуплотнитель, глубинный

...в противофазе относительно предыдущей 1.Однако известный глубинный виброуплотнитель имеет неуравновешенные массы, что вызывает колебания гибкого вала, а роликовые обоймы при обкатке металлических поверхностей секций вследствие имеющихся отклонений геометрических размеров являются дополнительными источниками шума, что в совокупности оказывает вредное воздействие на организм рабочего.Цель изобретения - улучшение условий эксплуатации и интенсификации процесса уплотнения,Указанная цель достигается тем, что глубинный виброуплотнитель, содержащий размещенный внутри полого корпуса с днищем и оголовком приводной вал и смонтированные на нем роликовые обоймы, снабжен 121369 центральной штангой, размещенной внутриприводного вала и жестко...

Номер патента: 1122801

Опубликовано: 07.11.1984

Авторы: Пляскин, Хазин

МПК: E04G 9/00

Метки: опалубка

...ребрами жесткости, имеющие вырезы для пропуска элементов крепления, выполненных в виде стяжек с клиньями, каждый из щитов снабжен расположенными в ребрах жесткости фиксаторами их взаимного положения, а элементы крепления снабжены захватами в виде пластин, контактирующих с клиньями и жестко закрепленных на них стержнями с отогнутыми концами, расположенными во внутренних углах ребер жесткости щитов, причем вырезы для пропуска элементов крепления выполнены по углам шитов в палубе, которая выступает за габариты ребер жесткости по коротким сторонам щитов.На фиг. 1 изображен опалубочный щит; на фиг, 2 - вид А на фиг. 1; на фиг, 3 - фрагмент опалубки, собранный из четырех опалубочных щитов; на фиг. 4 - узел соединения опалубочных щитов;...

Номер патента: 1122802

Опубликовано: 07.11.1984

Авторы: Балычевцев, Белов, Коновалов, Сапронов

МПК: E04G 11/24

Метки: гидравлический, многозахватный, подъемник

...7 рабочих зажимных устройств под действием пружин 20 занимают крайнее верхнее положение, а сепараторы 16 с зажимными элементами 15 под действием пружин 17 также подняты вверх до упора гаек 19 в нижние крышки 13. Так как величина хода поршней- штоков 14 (зазоры между гайками 2 и верхними крышками цилиндров 11) больше величины хода сепаратора 6, (зазоры между гайками 19 и нижними крышками 13), то между зажимными элементами 15 и поршнями-штоками 14 образуются зазоры и зажимные элементы 15 не взаимодействуют с домкратными стержнями 18, Рабочие зажимные устройства 3 и 7 опираются на траверсы 2 и 6 кольцевыми выступами 12. В то же время поршни-штоки 24: аварийных зажимных устройств 4 под действием пружин 30 занимают краинее верхнее...

Номер патента: 1124107

Опубликовано: 15.11.1984

Автор: Власов

МПК: E04G 7/06

Метки: пересекающихся, соединения, трубчатых, элементов

...элементов,включающее охватывающие один из соединяемых элементов шарнирно закрепленные на оси скобы с крюками насвободных концах для размещения другого трубчатого элемента и клин,установленный между осью и трубчатым элементом Г 23.Известные соединительные элементы конструктивно проще, однако они 25предназначены для соецинения трубчатых элементов только под прямымуглом и изгибающиеся захватные скобы в районе соединяющего их пальцамешают их развороту, 30Цель изобретения - обеспечениевоэможности соединения трубчатыхэлементов под любым углом.Поставленная цель достигаетсятем, что в приспособлении для соединения пересекающихся трубчатыхэлементов, включающем охватывающиеодин из соединяемых 1 элементовшарнирно закрепленные на оси скобыс крюками...

Номер патента: 1124108

Опубликовано: 15.11.1984

Авторы: Василенко, Грищенко, Дроздов, Дьяченко, Мирошник

МПК: E04G 9/00

Метки: опалубка, щитовая

...связанных по высоте двухэлементов, шарнирно соединенныхсвоими верхними и нижними концамис раздвижными распорками, при этом . 65 коромысло шарнирно закреплено на нижней раздвижной распорке верхних элементов, а регулируемая по длине диагональная тяга и рычаг распора своими свободными концами шарнйрно связаны с верхними концами соответственно верхнего и нижнего элементов противолежащих опорных стоек, причем нижние раздвижные распорки верхних элементов и верхние раздвижные распорки нижних элементов имеют рейки с храповым механизмом и фиксаторы.На фиг, 1 изображена щитовая опалубка, общий вил (поперечный разрез); на Фиг. 2 - продольный разрез.Щитовая .опалубка, преимущественно для крепления стен траншей, содержит опорные стойки 1 и 2 с...

Номер патента: 1124109

Опубликовано: 15.11.1984

Автор: Беляков

МПК: E04G 21/32

Метки: ограждающее, сооружения

...сооружения кронштейны, защитную сетку и несущие тросы, снабжено 45 парой П-образных рам, концы которых объединены планками, равными вылету кронштейнов, при этом несуцие тросы закреплены в углах П-образных рам, размецены параллельно планкам и расположены под сеткой, закрепленной на планках и П-образных рамах.На фиг1 показано ограждение, установленного на стене здания, общий вид; на фиг. 2 - то же, вид сбокуу на фиг. 3 - секция ограждающего устройства, общий вид.Ограждаюцее устройство сооружения состоит из кронштейнов 1 с петлями 2 для закрепления на стене 3 строящегося сооружения.Кронштейны 1 снабжены планками 4 с отверстиями для установки на них ограждающих элементов, Ограждающие элементы выполнены из П-образных Рам 5 и б, у каждой из...

Номер патента: 1125347

Опубликовано: 23.11.1984

Авторы: Василенко, Грищенко, Дроздов, Дьяченко, Мирошник

МПК: E04G 9/00

Метки: опалубка, щитовая

...связанными соответственно с верхними концами опорных стоек противоположных секций, при этом верхняя сек. ция щитов снабжена съемным распорным приспособлением, подвижно связанным с верхними концами опорных стоек, а ее верхняя раздвижная распорка закреплена на опорных стойках с возможностью вертикального перемещения вдоль последних.Верхняя раздвижная распорка верхней секции снабжена скобами с фиксаторами.Съемное распорное приспособление снаб. жено стойкой-упором с ограничителем, размещенной на верхнем конце одной из опорных стоек, и выполнено в виде телескопической распорки с фиксатором и скобами по концам, одна из которых контактирует со стойкой-упором.На фиг, 1 изображена щитовая опалубка, общий вид (поперечный разрез); на фиг. 2...

Номер патента: 1125348

Опубликовано: 23.11.1984

Авторы: Гончаренко, Кратт, Осипова, Шнейдер

МПК: E04G 23/00

Метки: конструкций, пролетных, усиления

...пролетных балочных конструкций уменьшением пролета балок путем подведения промежуточных опор 11-едчстатк м этого технического решения является загромождение помещений дополнительными опорами и фундаментами, а в отдельных случаях невозможность устройства дополнительных опор в помещении.Известно устройство для усиления несущих элементов строительных конструкций, включающее дополнительную опору и расположенный между ней и усиливаемой кон. струкцией раснорный элемент, выполненный в виде пружины 2.Еедостатком данноо технического решеня являетсн загромождсние помещений нкни гельпымч опорами, вьсокая стоп икть расврного устройства и трудоемкое гь.ЕЕаибогее близким к изобретению о техницеской сущности и достигаемому эффекту является способ...

Номер патента: 1126676

Опубликовано: 30.11.1984

Авторы: Гордеев, Дуброва, Тимофеенко, Щербина

МПК: E04G 21/18

Метки: возведения, здания, методом, многоэтажного, подъема, этажей

...пакета плит перекрытий ипокрытия, образование пространственной структуры этажей, подъем плитыпокрытия и этажей на проектную отметку и закрепление их нашахтах 23.Недостатками данного способа являются большая материалоемкость инедостаточная надежность, что связано с осуществлением как в стадииподъема, так и в стадии эксплуатацииздания точечного опирания этажей взоне их примыкания к шахтам. Такоеопирание приводит к возникновению в,плитах перекрытий значительных усилий, а следовательно, к необходимости увеличенного расхода материаловна изготовление плит, а также способствует появлению локальных перегрузок в элементах этажа и узлахкрепления его к шахтам, что понижает надежность монтажа здания и работы его в процессе эксплуатации....

Номер патента: 1126678

Опубликовано: 30.11.1984

Авторы: Баленко, Коршунов, Федоренко

МПК: E04G 21/14, E04H 12/34

Метки: возведения, зданий

...лебедкой 12 таким образом, чтобы колонны 4 крайнего ( первого ) ряда сохраняли несколько наклонное положение до тех пор, пока их базы не достигнут проектного положения, В результате этих действий блок 2 покрытия перемещается в направлении своего проектного положения и, будучи связан с остальными блоками 2 покрытия, увлекает их за собой., Одновременно происходит поворот колонн 4 в вертикальное положение и подъем всего покрытия. После окончания подъема здание закрепляется путем постановки вертикальных связей 16 и затяжек 17. Такой способ возведения дает значительный экономический эффект, так как отпадает надобнбсть в устройстве монтажных подмостей, люлек и вся работа на сборке ведется внизу, а в качестве вспомогательной монтажной оснастки,...

Номер патента: 1127962

Опубликовано: 07.12.1984

Авторы: Брод, Пойченко

МПК: E04G 21/26

Метки: крепежное

...скобы имеется резьба, а на другом - голов. ка, при этом вторая скоба фиксируется 0 первой гайкой 11 .Недостатком устройства является необходимость для каждого номера трубы, к которой крепится подвеска, иметь свой набор жестких. скоб, что приводит к увеличению их номенклатурыНаиболее близким техническим решением к изобретению является крепежное устройство, содержащее пару Г-образных скоб, одна иэ которых имеет на свободном конце резьбу, 20 а другая - . прорезь для пропуска реэьбового конца, закрепленного в нем гайкой Я.Недостатком известного устройства являет. ся то, что оно позволяет изменять размеры только в одном продольном. или поперечном 25 направлеши.Цель изобретении - расширение технологических возможностей, т, е. обеспечение...

Номер патента: 1129315

Опубликовано: 15.12.1984

Авторы: Какойченко, Котовский, Скарлат, Шайдецкий

МПК: E04G 21/12

Метки: арматурных, стержней, электронагрева

...в пазах, образованных в стойках станины с возможностью вертикального перемещения и связаны между собой верхними звеньями, оборудованными выдвижными штангами, соединенными через блоки гибкой связью с приводным валом, кинематически синхронно связывающим механизмы между собой и с приводом горизонтального перемещения штанг.С целью обеспечения подачи стержней разного диаметра в различнойпоследовательности в упоры поддонакаждая штанга по периметру охваченабесконечной гибкой связью, котораязакреплена на фиксаторе соответствующей стойки станины и снабжена сбрасывателями, установленными с шагом,равным шагу расположения упоров поддона,На фиг 1 изображена кинематическая схема установки; на фиг. 2 - установка, общий вид; на фиг. 3 - тоже, в...

Номер патента: 1129316

Опубликовано: 15.12.1984

Авторы: Базилюк, Лобко, Сергиенко

МПК: E04G 21/26

Метки: панельных, перегородок, установки

...плоскости кронштейна 3, закреплены направляющие 5, в которых перемещается ползун 6 с пальцем 1. На палец 1 насажен ведущий шкив 8 с переходными звеньями 9 и 10, последнее из которых имеет рукоять 11.На нижнем конце кронштейна 3 установлен винтовой упор 12, соосно которому смонтирован ведомый шкив 13. Ведущий шкив 8 и ведомыйшкив 13 связа 50 ны между собой клиновым ремнем 14. Ведомый шкив 13 соединен с гайкой 15 винтами 16, а гайка 15 перемещается во втулке 11, жестко связанной с нижним концом кронштейна 3. Устрой" ство имеет также направляющий упор 18 с основанием 19. Струбцина 1 мон", тируется на ригеле 20, под который заводится перегородка 21 до соприкосновения с накладной деталью 22.Устройство работает следующим...

Номер патента: 1130683

Опубликовано: 23.12.1984

Авторы: Бородина, Канн, Лежень, Солдатов, Шапошникова, Широков, Янсуфин

МПК: E04G 21/04

Метки: бетона, подачи

...для подачи бетона, составной конвейер из соединенных между собой ветвей, бетоноукладчик с перегрузочным узлом, снабжена размещенным в месте соединения ветвей конвейера шарнирно связанным по крайней мере с одной из них дополнительным перегрузочным узлом, неподвижно установленным на тележке с тремя рояльными колесными опорами.На фиг. 1 показана установка для подачи бетона, обший вид; на фиг. 2 - сечение А А на фиг. 1; на фиг. 3 - вид Б на фиг. 2; на фиг. 4 - 7 - схемы положе- ния установки при перемещении устройства для подачи бетона и дополнительного перегрузочного узла; на фиг. 8 - сецение В - В на фиг. 1. Установка для подачи бетона включаетустройство для подачи бетона 1, например бетоносмеситель, бетоноукладчик 2 с перегрузочным...

Номер патента: 1131989

Опубликовано: 30.12.1984

Авторы: Скрипник, Терехов

МПК: E04G 21/12

Метки: арматуры, закрепления, напрягаемой

...одни накладки и ставить другие, используя при этом ручной труд,Цель изобретения - сокращение трудоемкости изготовления изделий при пере- наладке устройства под арматурные элементы различных диаметров,Поставленная цель достигается тем, что в устройстве для закрепления напрягаемой арматуры на поддоне формы, выполненном в виде упоров, каждый упор выполнен в виде объединенных в пакет пластин, ориентированных торцами к поддону формы, при этом крайние пластины закреплены неподвижно, а внутренние - с возможностью перемещения в вертикальной плоскости посредством стяжных болтов, размещенных в образованных в пластинах пазах.На фиг, 1 представлено устройство, общий вид; на фиг. 2 - разрез А - А на фиг.1; на фиг. 3 и 4 - устройство, подготовлен...

Номер патента: 1133107

Опубликовано: 07.01.1985

Авторы: Вязанкин, Жигалев, Лукоянов, Маврин, Райдун, Топильский

МПК: B28B 21/94, E04G 23/02

Метки: дефектов, ликвидации, трубчатых

...достигается тем, что в устройстве для ликвидации дефектов трубчатых изделий, содержащем станину, шарнирно соединенную с гидроцилиндром, на штоке которого закреплено нагнетательное приспособ ление для подачи рабочего агента с герметизирующим приспособлением, станина сиабжена подвижной вдоль про дольной оси трубы рамой с траверсой, на которой шарнирно подвешен гидро- цилиндр, гибкими замкнутыми элементами, обхватывающими трубу в нижней части с одной стороны и траверсу с другой.На фиг.1 изображена установка, вид сбоку; на фиг.2 - торец установ ки.Устройство содержит станину 1, вдоль которой проложен рельс 2. На рельсе 2 посредством опорных катков 3 и 4 смонтирована вертикальная рама 5 с траверсой б. К траверсе 6 посредством шарнира 7...

Номер патента: 1133362

Опубликовано: 07.01.1985

Авторы: Стоев, Филатов

МПК: E04G 21/04, E21D 11/10

Метки: бетонной, подачи, смеси

...лопатки 7 смешивания бетонной смеси с ускорителем твердения, для подачи которого в корпусе вмонтирована трубка 8. На выходе конусного насадка корпуса закреплен патрубок 9 для подсоединения бетонопровода 10.Полый вал шнека одним концом взаимодействует с приводом 11 и соединен с источником 12 сжатого воздуха. На другом его конце установлен прижимной конический клапан 13 для перекрытия выходного отверстия 15 20 25 ЗО 35 40 45 50 полого вала шнека, выполненный в виде направляющей втулки 14 с размещенной в ней конической головкой 15 со штоком 16. На конической поверхности головки 15 выполнены три лопасти 17, расположенные под углом 120 по отношению одна к другой. Лопасти 17 клапана в исходном положении размещаются в гнездах 18 втулки 14. Для...

Номер патента: 1133363

Опубликовано: 07.01.1985

Авторы: Вейцман, Гельфон, Гурин, Осипов

МПК: E04G 21/12

Метки: прядей, пучков

...30, имеющей горизонтальные прорезные снизу пазы (не показаны), в которых установлены клинья 31. Траверса 30 имеет возможность перемещения по направляющим 32, Эстакада 6 снабжена съемной проставкой 33, выполненной по посадке.Размер между поверхностью Р язычка 26 и поверхностью Р проставки 33 определяет длину получаемого пучка 4 между внут. ренними торцами колодок 17, В устройстве поверхность В одна, а поверхностей Р не- сколько, в зависимости от количества длин изготавливаемых пучков. Конечный выключатель 24 поворачивают относительно оси 34, Фиксируют конечный выключатель штырем 35.Пучки арматуры из прядей изготавливают следующим образом.С бухтодержателя 1, на котором уста. новлены бухты с прядями 2, концы прядей пропускают сквозь...

Номер патента: 1133364

Опубликовано: 07.01.1985

Авторы: Минеев, Шатунов

МПК: E04G 21/14

Метки: группового, кондуктор, монтажа, строительных, элементов

...попеременноминимум двумя движениями выводится врабочее положение.Наиболее близким к изобретению является кондуктор, содержащий неподвижнуюопорную базу, установленные на ней стойки,объединенные рамой, имеющей фиксаторыстроительных элементов 12,Однако в известном кондукторе настройка в рабочее положение требует значительного количества вспомогательных операций, 20что увеличивает время при настройке, удлиняет цикл монтажных работ.Цель изобретения - повышение производительности путем ускорения настройкикондуктора.Эта цель достигается тем, что в кондукторе для группового монтажа строительныхэлементов, содержащем неподвижную опорную базу, установленные на ней стойки, объединенные рамой, имеющей фиксаторь 1 строительных элементов, стойки...

Номер патента: 1133365

Опубликовано: 07.01.1985

Авторы: Сергеев, Шарубин

МПК: E04G 21/16

Метки: кирпича, кладки

...на его боковой поверхности, расположенного над корпусом наклонного стола 5 для приема кирпичей, механизма выдачи кирпичей в виде приводного вращающегося дна 6, смонтированного 5 10 15 20 25 30 35 40 45 50 55 в корпусе 1, который имеет закрывающие его окна 2 - 4 и поворотные в шарнирах 7 и оснащенные возвратными пружинами 8 заслонки 9 - 11, соединенные соответственно с приводами 12 - 14, выполненными в виде электромагнитных толкателей.Приводы 12 - 14 заслонок 9 - 11 снабжены механизмом управления, выполненным в виде командоаппарата 15 и многосекционно. го валика 16, оснащенного механизмом его шагового поворота, который состоит из храпового колеса 17, собачки 18 с пружиной 19 возврата и электромагнитного толкателя 20, причем система...

Номер патента: 1133366

Опубликовано: 07.01.1985

Авторы: Мазур, Малов, Махмутов, Месько, Моцохин, Тищенко

МПК: E04G 21/16, E04G 21/26

Метки: вертикального, монтажа, резервуара, цилиндрического

...положение. Устройство для монтажа вертикального цилиндрического резервуара содержит стенд 1, представляющий жест кую пространственную конструкцию с внешним обводом, соответствующим ,кривизне внутренней поверхности резервуара, на котором установлен сварочный агрегат 2, а также кондуктор, включающий подвижную тележку 3, на которой размещены лебедка 4 и механизм 5 перемещения установки полотнищ в проектное положение, снабженную водилом 6, конец которого закреплен на оси монтируемого резервуара 7 при помощи втулки 8. Тележка 3 установлена на монорельсе 9, уложенном внутри резервуара концентрично его боковой поверхности и имеет дополнительную опору, например, в виде пары лневмоколес 10. Геометрические размеры стенда 1 определяются...

Номер патента: 1133367

Опубликовано: 07.01.1985

Авторы: Гендин, Гончарова

МПК: E04G 21/28

Метки: железобетонных, зданий, зимних, многоэтажных, монтажа, сборных, условиях, элементов

...15 этажей, что усложняет, замедляет и удорожает строительство, требует дополнительных энергозатрат.Наиболее близким к изобретению является способ монтажа многоэтажных 2 О железобетонных зданий из сборнык элементов в зимних условиях с замоноличиванием стыков между ними бетоном, содержащим противоморозные добавки Я.25Недостатками известного способа монтажа являются узкая область его врименения при температурах воздуха ше нее -25 С и невозможность испольОзования прочности замороженного бето-ЗО на в стыках, что вызывает замедление темпов строительства и повышение его стоимости.Цель изобретения - ускорение и удешевление строительства путем исполь 35 эования замороженного бетона в сты 1 ках.Эта цель достигается тем, что согласно способу...

Номер патента: 1134685

Опубликовано: 15.01.1985

Автор: Дмитриев

МПК: E04G 21/26, E04H 12/34

Метки: длинномерных, конструкций, многосекционных, монтажа

...замками и после установки конструкции в проектное положение, окончательно - предусмотренными проектом средствами.В процессе подъема длину оттяжек, соединяющих верхнюю секцию с якорями, необходимо периодически изменять (оттяжки выпускают в процессе поворота каждой очередной секции). Это усложняет подъем, так как для изменения в процессе подъема длины двух оттяжек требуется два дополнительных монтажных механизма (например две лебедки) . Кроме того, изменение длины оттяжек производится одновременно с подьемом очередной секции - усложняется координация работы механизмов.Цель изобретения - упрощение монтажа и повышение его безопасности,Поставленная цель достигается тем, что согласно способу монтажа длинномерных многосекционных...

Номер патента: 1135883

Опубликовано: 23.01.1985

Автор: Шнайдерман

МПК: E04G 5/08

Метки: настилов, строительных, щит

...известных шитов является неэффективное использование металлических связей и несугцей поверхности шита, так как они работают раздельно, чем обуславливается большой расход металла и древесины на щит, а также недостаточная несущая способность щита. Целью изобретения является повышение несущей способности и долговечности щита.Поставленная цель достигается тем, что щит строительных настилов, содержащий несущие элементы и усиливающие продольные и поперечные элементы, снабжен натяжными элементами, при, этом продольные усилисиливаюшие элементы выполнены в виде тяжей, а поперечные - в виде уголков, на вертикальных полках которых имеются отверстия под тяжи, причем каждая пара равноудаленных от центра уголков образует с каждой парой...
