Номер патента: 937681

Опубликовано: 23.06.1982

Автор: Лутков

МПК: B28B 1/093, E04G 21/08

Метки: бетонных, виброуплотнитель, глубинный, смесей

...в виде трубы с загрузочной воронкой 2 на верхнем конце и с коническим диффузором 3 в нижней части. Электрод 4 выполнен составным из отдельных секций, расположенных концентрично корпусу 1 и изолированных относительно него изоляцией 5 с отверстиями под электроды 4, причем изоляция 5 для ее предохранения от разрушения и фиксации, а также для регулировки перемещения элект. родов обмотана стяжной лентой 6.К электродам 4 подведены токопр ый виброуплотнитель р образом.ренную скважину сбрасывается иной смеси до полного заполнекважины и над ней аксиально ется виброуплотнитель. Сквавиброуплотнителя заполняют бе937681 ГалкинКорректор И.МПодписноеета СССРкрытийнаб., д. 4/5л. Проектная, 4 Составитель В. Техред А. Бойкас Тираж...

Номер патента: 937682

Опубликовано: 23.06.1982

Автор: Яшин

МПК: E04G 21/12

Метки: арматурных, натяжения, элементов

...15 3под анкерный захват, упоров 11 и вилочныхупоров 12.Устройство для натяжения арматурныхэлементов работает следующим образом,Напрягаемые арматурные элементы 9 одним концом крепятся в неподвижном захватном устройстве, а своим вторым свободным концом устанавливаются в прорезе анкерного захвата 6, который в свою очередь устанавливается в паз пластины 10. Количество и расположение напрягаемых элементов 9 определяется схемой армирования изделий, после расположения напрягаемых эле ментов 9 в требуемое положение включают силовой цилиндр 2 и через траверсу 3, упоры 11,тяги 4 создают требуемое натяжение в арматурных элементах 9, которое фиксируется установкой вилочных упоров 12, При изменении расположения напрягаемых арматурных элементов...

Номер патента: 937683

Опубликовано: 23.06.1982

Авторы: Давыдов, Собенников

МПК: E04G 21/26

Метки: кронштейн, монтажный

...цель достигается тем, что в монтажном кронштейне, включающем прикрепленную к сооружению консоль, подког с опорой и стойку, жестко связанную одним концом с подкосом, свободный конец стойки расположен выше консоли и заанкерован в сооружение, а опора подкоса выполнена скользящей.1 ц На фиг. 1 изображен кронштейн, общийвид; на фиг. 2 - кронштейн, вид в плане.Консоль 1 кронштейна с помощью сварки прикреплена к закладной детали 2 пилястры 3 сооружения. Стойка 4 верхним концом, через пластину 5 и косынку 6 присоединена к ферме перекрытия 7 сооружения.Нижний конец стойки 4 закреплен на подкосе 8 кронштейна. В свою очередь, подкос 8 упирается в пилястру 3 сооружения посредством скользящей опоры 9, представ ляющей собой,...

Номер патента: 937684

Опубликовано: 23.06.1982

Автор: Обыдов

МПК: E04G 21/26

Метки: мачты, монтажа

...монтажа мачты; на фиг. 2 - монтажное приспособление.На подготовленном фундаменте с помощью самоходного монтажного крана устанавливают скрепленные между собой секции 1 - 3. Этим краном шарнирно закрепляют на секции 3 монтажное устройство, с помощью которого далее монтируют очередные 4, 5 и т.д, секции.Монтажное устройство включает в себя каркас и лебедки подъема секций 6 и 7 и поворота основания 8 в вертикальной плоскости.Каркас представляет собой пространственную ферму, выполненную в виде двух жестко скрепленных между собой плоских рам 9, расположенных одна относительно з 5 другой на расстоянии, равном ширине секции.На каждой раме 9 на расстоянии, равном высоте секции, установлены монтажные плошадки 10 и 11 с ограждениями 12 и 13. На...

Номер патента: 938750

Опубликовано: 23.06.1982

Автор: Хорст

МПК: E04G 11/40

Метки: железобетонного, монолитного, опалубка, перекрытия, ребристого

...фиг. 1 изображена опулубка, щий вид; на фиг. 2 - то же, попечнйй разрез.Опалубка включает вертикальные ойки 1, продольные балки 2, гозонтальный опалубочный щит 3 переытия, вертикальные щиты 4 ребер, ризонтальный щит 5 ребер. На вертикальных стойках закреплери гели 6, на которых кр ся3 93875 промежуточные опоры 7 с продольными балками 2. На ригелях 6 устанойлены с возможностью перемещения съемные прогоны 8 с упорами 9, контактирующими с вертикальными щитами 4 ребер. Каждый ригель 6 снабжен с обоих концов вставками 10, а каждый съемный прогон 8 ; подвижными упорами 11,Для изменения высоты установки опалубки в стойках 1 предусмотрены отверстия 12, а для точной регулировки положения щитов 3- - винтовые пары 13 и 14.Работа опалубки...

Номер патента: 939688

Опубликовано: 30.06.1982

Авторы: Дудучава, Ковалев

МПК: E04G 1/18

Метки: подмости, подъемные

...стойки 2 коробчатого профиля, подъемную рабочую платформу 3, по углам которой смонтированы консоли 4 с роликами 5 на концах и прикреплены гибкие подвески б с кольцами 7 для подвешивания платформы 3 на период монтажа и демонтажа подмостей к крюкам 8, закрепленным на стойках 2. С коробчатыми профилями стоек 2 совмещены незамкнутые коробчатые профили 9, образующие исправляющие элементы, в полость которых заведены ролики 5 консолей 4 рабочей платформы 3, На опорной раме 1 установлен механизм подъема (условно показан только его бок 10), который через систему тросов 11 и блоков 12 соединен с рабочей платформой 3. Для объединения возможности выполнения работ на фасадах зданий сложной конфигурации платформа 3 снабжена выдвижной площадкой...

Номер патента: 939689

Опубликовано: 30.06.1982

Авторы: Беликов, Поволоцкий, Цыков

МПК: E04G 1/24

Метки: каменных, подмости, работ

...нижнее положение; на фиг. 2то же, верхнее положение; на фиг. 3 - момент поворота тумб; на фиг. 4 - направляющие; на фиг. 5 - замкнутый контур, образованный фиксатором совместно с тягами и упором.Подмости состоят из рабочего настила 1, опорных тумб 2 с направляющими 3, между которыми размещены оси 4 шарниров, установленных по центру тяжести тумб. Упор, ограничивающий перемещение тумб, выполнен в виде вертикальных тяг 5, соединенных нижними горизонтальными связями 6, и верхними 7, которые размещены в пазах 8 направляющих 3, телескопически связанных с вертикальными тягами 5. На концах тяг 5 закреплены ограничители 9, расстояние между которыми равно расстоянию между направляющими, диаметры тяг и ограничителей одинаковы.Для перевода...

Номер патента: 939691

Опубликовано: 30.06.1982

Авторы: Вшивков, Середин, Середина

МПК: E04G 9/10

Метки: бетонирования, массивных, сооружений, шатер

...вид; на фиг. 2 - узел 1 на фиг. 1.5 Шатер для бетонирования массивных сооружений состоит из каркаса 1 перекрытия,телескопических колон, включающих верхние 2 и нижние 3 секции, опорных башмаков 4, механизмов 5 отрыва башмаков от10 бетона Нижние секции 3 выполнены с хвостовиками 6, расположенными в центральныхотверстиях 7 башмаков, между хвостовиками 6 и башмаками находятся уплотняющиеэлементы 8, препятствующие падению бетонной смеси в полость башмаков, Каждый15 башмак снабжен упором 9, а каждая нижняя секция 3 колонны - фланцем 10,Работа устройства осуществляется следующим образом.В процессе послойного бетонированияблока монолитного сооружения под шатром поочередно поднимают одну из колонндля последующего переопирания ее на очередной...

Номер патента: 939692

Опубликовано: 30.06.1982

Авторы: Агаманукян, Атанесян, Саркисян

МПК: E04G 11/00

Метки: возведения, железобетонных, монолитных, облицовкой, одновременной, опалубка, стен

...бетонной смеси автотрансформатором повышают напряжение до предельного значения (30 - 36 В) для увеличения притягивающей силы и предотвращения выпадения облицовочных плит при вибрации. За 5 тем устанавливают внутренний щит 2 и впространство между двумя щитами заливают бетонную смесь,По окончании бетонирования отключают выключатели 17 и снимают питание отключением выключателя 14. После затвердения бетона и распалубки получается монолитная слоистая стена с облицовкой. Формула изобретения 3схема устройства для .регулирования подаваемого на электромагниты напряжения.Опалубка состоит из наружного щита 1, внутреннего щита 2, электромагнитов 3 и устройства 4 для регулирования подаваемого на электромагниты напряжения.Наружный щит 1...

Номер патента: 939693

Опубликовано: 30.06.1982

Авторы: Межевой, Мимер, Храковский

МПК: E04G 11/02

Метки: блочная, опалубка

...штырями и катков, закрепленных на угловых элементах пластин с фигурными прорезями, причем горизонтальные штыри расположены в косых прорезях косынок, вертикальные штыри расположены в фигурных прорезях пластин угловых элементов, а катки установлены на опорных площадках направляющих.На фиг, 1 изображена предлагаемая опалубка в рабочем положении, поперечный разрез; на фиг. 2 - то же, вид сверху; на фиг. 3 - узел 1 на фиг. 2; на фиг. 4 - узел 11 на фиг, 2; на фиг. 5 - угловой элемент; на фиг. 6 - разрез А - А на фиг. 3.Блочная опалубка состоит из несущего каркаса из ригелей 1 и полых стоек 2 со щеками 3 и горизонтальными штырями 4, В полых стойках 2 расположены направляющие 5 с опорными площадками 6, На Г-образных щитах 7 закреплены косынки 8...

Номер патента: 939694

Опубликовано: 30.06.1982

Автор: Петров

МПК: E04G 11/02

Метки: блочная, опалубка

...7, которые пропущены через отверстия в угловых элементах 2 и закреплены на них с помощью пружин 8, упирающихся в упоры 9 на стержнях 7. Для облегчения распалубки боковые грани щитов 2 и нащель ников 4 выполняют со скосами 10, а крупные щитыпо длине разъемными и соединяюг к 1 п нежными элементами 11 и шарп и рям и 12 с упорами 13.Блок опалубки устанавливают в рабочее положение и выполняют бетонирование сти. 1 осле набора бетоном распалубочной прочности ослабляют затяжку шпилек 5 гайками 6 и крепежный элемент 11. Затем выполняют отрыв шитов опалубки от бетона за угловые элементы 2. При движении угловых элементов 2 вверх шпильки 5 взаимодействуют с поверхностями наклонных пазов 3 и за счет упругой деформации щитов происходит отрыв их от...

Номер патента: 939695

Опубликовано: 30.06.1982

Автор: Мещеряков

МПК: E04G 23/00

Метки: простенков, стойка, усиления

...концов.Можно выполнить опоры стойки в виде металлических распределительных плит с установкой распорок по верху и низу проемов. Включение стойки в работу может быть произведено уже известными методами, т. е. путем подклинки пяты стойки или изломом удлиненной стойки с выпрямлением ее после установки в рабочее положение.Усиление простенка 7 (фиг. 4) осуществляется установкой стойки 8 постоянного поперечного сечения по краю простенка, При этом со стороны поверхности стойки, обращенной к простенку, приварены планки 9, толщина которых увеличивается от концов стойки к середине, что приводит к тому, что центр тяжести поперечного сечения стойки смещается, начиная от концов стойки к середине в сторону простенка. Зазор между стойкой и...

Номер патента: 941516

Опубликовано: 07.07.1982

Авторы: Искандаров, Петраков

МПК: E04G 11/04

Метки: возведения, железобетонного, пневмоопалубке, свода

...перед бетонированием; нафиг. 2 - то же, в момент надувания; на фиг. 3 - то же, после окончания надувания.Предлагаемый способ осуществляется следующим образом.Пневмоопалубка 1 в виде гладкогосегментного цилиндра с глухими торцами и днищем 2 в ненадутом состоянии прикреплена инвентарными анкерными устройствами 3 к горизонтальному основанию и разостлана со складФормула изобретения ИИПИ Заказ 4782 ираж 724 Подписно 3 94151 ками поверх Фундаментов 4 симметрично относительно продольной оси симметрии. Линии прикрепления мягкой пневмоопалубки 1 смещены внутрь от осей Фундаментов 4. Расстояние между линиями прикрепления выбрано меньше наибольшей ширины пневмоопапубки,На пневмоопалубку 1 укладывают слои облицовки, утеплителя и гидро-...

Номер патента: 941517

Опубликовано: 07.07.1982

Авторы: Арзуманов, Быковский, Иванов, Клименко

МПК: E04G 11/22

Метки: опалубка, подвижная

...роликов на более короткие. Для создания необходимого натяже" ния формообразующих лент между ро" ликами 5 установлены распорные прис-. пособления 7. Внутри гусениц располо- жены реэинотканевые пневмоподушки 8, а между рамами 5 и б " пневмоподушки 9. Рамы 5 и б связаны между собой пружинами 10. Через проушины на раме б пропущены кольцевые тросы 11, огибающие все сооружение по периметру. Наружные (по отношению к сооружению) рамы 6 связаны с внутренним ригелем 12 на высоте, достаточной для пропуска арматурных сеток и других материалов, подаваемых в рабочую зону. На раме б крепится настил 13. На раме 5 крепится ра" бочий настил 14 и ограждения 15.Рамы б могут быть использованы для крепления на них стрел для подьема материалов на рабочую...

Номер патента: 941518

Опубликовано: 07.07.1982

Авторы: Бежанов, Гордезиани, Рчеулишвили

МПК: E04G 21/02

Метки: бетоноукладчик

...на фиг. 3 - примерц архитектурного узора облицовочной поверхности,Бетоноукладчик состоит из самоходной рамы 1, имеющей крепежные рычаги 2 и 3, на которой смонтирован раздаточный бункер 4, бортоснастки, продольные борта которой образованы двумя параллельными ленточными транспортерами с приводным 5 и ведомым 6 ба" рабанами, поддерживающими ролики 7 и формообразующими элементами, закреплейными на транспортерных лентах 8 и устройства 9 для поперечных горизонтальных перемещений транспортеров. Уплотняющее приспособление выполнено в виде двух последователвно установленных эластичных лент 10 и 11 с пазообразующими Элементами 12 на их рабочей поверхности и охватываемых ими приводных 13 и натяжных 14 катков. Вибровозбудитель...

Номер патента: 942988

Опубликовано: 15.07.1982

Авторы: Беренсон, Еременко, Петровский

МПК: B06B 1/16, B28B 1/093, E04G 21/08 ...

Метки: бетонных, вибратор, глубинный, смесей, уплотнения

...- эластичной муфгой 8. Вал 9Цель изобретения - повышение падеж электродвигателя 1 соединен с веркнейсекцией 5 приводного вапа муфтой 10,Указанная цепь достигается тем, что ро а секции 5 проводного вала соединены в глубинном вибраторе для уплотнениямежду собой соединительными элемента- бетонных смесей, содержащем составной ми, выполненными в виде дебалансов 11. трубчатый корпус, внутри которого раз- Эластичная муфга 8 кретпггся на фпанцеен приводной вал из связанных сое- . 12 электродвигателя 1 и фпанце 13 верх042068 4сокочастогной вибрации происходит качественное уплотнение бетонной смеси, ,По мере заполнения отсека вибратор постепенно поднимается таким Образом, чтобы в бетоне находился только ннбро.наконечник.Предпагаемый гпуйпппай...

Номер патента: 943380

Опубликовано: 15.07.1982

Авторы: Данютин, Зубарев, Кузьменко, Пономаренко

МПК: E04G 21/04

Метки: бетонной, подачи, смеси

...Объединения Макеевский инженерно-строител кт" Всесоюзногонию строительства3380 4шнековым транспортером 11 через телескопический рукав 12 подается кместу укладки.Использование предлагаемого способ ба подачи бетонной смеси позволяетповысить надежность транспортирования с обеспечением качества приготавливаемой бетонной смеси и эффективность транспортирования при вер О тикальном транспортировании. ь Формула изобретения 3 94 трубопровода Ь для воды, рабочей ветви 5 ленточного конвейера 6, холостой ветви 7 ленточного конвейера 6, вертикальной башни 8, разгрузочного устройства 9, смесителя 10, установленного на проектной отметке, шнекового транспортера 11, телеско" пического рукава 12.Способ подачи бетонной смеси огуществляется...

Номер патента: 945326

Опубликовано: 23.07.1982

Авторы: Лыков, Одержаховский

МПК: E04G 1/18

Метки: подмости, самоподъемные

...тем, 15 что в самоподъемных подмостях, включающих основание, рабочую площадку,установленную на штоке исполнительного гидроцилиндра, расходный бачоки систему трубопроводов с регуляторами давления, корпус исполнительного гидроцилиндра установлен на штоке подпружиненного поршня гидронасоса, рабочая полость которого сообщена с рабочей полостью исполнительнбго 25 гидроцилиндра посредством системытрубопроводов. На чертеже схематически изображена предлагаемая конструкция самоподъемных подмостей.945326 формула изобретения НИИПИ Заказ 52.79/41 Тираж 724 одписно илиал ППП "Патент",г. Ужгород, ул, Проектная, 4 Самоподъемные подмости включают основание 1, рабочую площадку 2, установленную на штоке исполнительного . гидроцилиндра 3, расходный бачок...

Номер патента: 945327

Опубликовано: 23.07.1982

Авторы: Адлин, Плисс, Хлопков

МПК: E04G 21/12

Метки: арматуры, навивки, поверхность, сооружения, цилиндрического

...а в поршневой полости которого установлена пружина.На фиг. 1 изображен общий вид . устройства, план; на фиг, 2 - узел 1 10 на фиг. 1; на фиг. 3 " разрез А-А на фиг. 1.Устройство состоит из рамы 1 перемещающейся по кольцевым направляющим 2 на опорных катках 3 при помо щи механизма, состоящего иэ звездочек 4, находящихся в зацеплении с зубчатой рейкой 5 и приводом 6. На, раме 1 имеются вертикальные направляющие 7, по которым перемещается каретка 8. На каретке 8 закреплен захватывающий барабан 9, соединенный цепной передачей 10 со звездочкой 11 тормозного устройства 12. Через захватывающий барабан 9 пропущена арматура 13, навиваемая на поверхность железобетонного сооружения 14. На каретке 8 в плоскости захватывающего...

Номер патента: 945328

Опубликовано: 23.07.1982

Авторы: Басилия, Гобечия, Джавахидзе, Станишевский

МПК: E04G 21/26

Метки: возведения, оболочек

...платфсрма 6 с телескопическими консольными опорами 7,на концах которых установлены ложементы 8, Рабочие площадки 9, находящиеся под телескопическими опорами 7,945328 Формула изобретения тоже телескопические и жестко связаны с телескопическим опорным элементом (не показан) . Изменение длины телескопической опоры 7 вызывает и изменение длины рабочей площадки 9, В верхней части опоры 3 установлен подъемный механизм в виде лебедки 10 для подтягиваниянижней секции .2.Опора 3 поднимается с помощью подъемного приспособления 11, а выдвижные опоры 12 фиксируют этот подь О ем до поднятия секции на следующую ступень. Устройство работает следующим образом. 15Секция 2 раздвигает свои опоры 5 . на нужный радиус, опоры 5 фиксируются распорками 13....

Номер патента: 945329

Опубликовано: 23.07.1982

Автор: Квасной

МПК: E04G 21/26

Метки: блока, конструкции, монтажа, настилом, ограждающей, профилированным

...этом при сборке блока к нему приирепляют снизу прогон, шарнирно соединяют последний с траверсой, а преднапряжение блока осуществляют путем передачи усилия на прогон,На фиг. 1 изображен монтируемый блок, план;,на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - узел 1 на фиг. 11 на .фиг. 4 - разрез Б;Б нафиг. 3; на фиг. 5 - узел 11 на фиг.2; на фиг. б - то же, аксонометрия.Профилированный настил 1 собирается в крупноразмерный блок ограждающей конструкции совместно с силовым элементом 2, представляющим собой 5 прогон, установленный поперек волн настила, утеплителем с фактурным слоем 3 и инвентарной траверсой 4, Прогон 2 соединен с траверсой посредством зажимной шарнирной муфты 5, . 10 а продольные торцы профилированного настила зажимают между...

Номер патента: 945330

Опубликовано: 23.07.1982

Авторы: Каграманов, Пикалов, Привин

МПК: E04G 21/26

Метки: временного, выверки, закрепления, конструкций, монтаже, подкос, строительных

...труба 1 на верхнем конце имеет захват 5, а на нижнем конце на 25 внутренней поверхности упоры б и прорезь 7, в которую входят выступы 8 подпружиненного короюясла 9, один конец которого шарнирно закреплен на трубе, а другой зафиксирован винтом 30 10, установленным на скобе 11. Упоры6 и выступы 8 расположены в одной плоскости под Углом 120 ф по отношению друг друга, Входящая труба 2 на нижнем конце имеет винтовую стяжку 4 и захват 5, а на верхнем конце кольцевые проточки 12, выполненные на ее наружной поверхности. Захваты 5 выполнены в виде проушин 13 и пальца 14 с проточкой 15, запираемого пружинной защелкой 16. Монтируемая строительная конструкция, например 10 колонна 17, имЕет хомут 18. Подкос крепится к опорной балке 19,...

Номер патента: 947356

Опубликовано: 30.07.1982

Авторы: Евдокимов, Маслий, Никитин, Пивоваров, Рыбин, Урманчиев, Фурса, Халупенко

МПК: E04G 9/00

Метки: бетонирования, железобетонных, монолитных, опалубка, сооружений

...ребра 2 из уголковых профилей или швеллеров. Ребра 2 взаимодействуют одно с другим контактными плоскостями и снабжены направляющими открылками 3, приваренными в стыке к ребрам 2 непосредственно или в стыке 10 при помощи Фасонок 4 треугольной Формы. Направляющие открылки 3 имеют рабочие плоскости, взаимодействующие с охватывающими их скобами 5 через рабочие плоскости последних, В каж- )5 дой из скоб 5 имеется резьбовое отверстие.6, ориентированное вдоль оси симметрии скобы. С отверстием 6 сопряжен винт 7 домкрата,.взаимодействующий с ребрами 2 через опорную пяту 8,При сборке опалубки щиты совмещают плоскостями концевых ребер 1 и скобы 5, в которых винты 7 предвари.тельно вывинчены вверх относительно плоскости чертежа, заводят...

Номер патента: 947357

Опубликовано: 30.07.1982

Авторы: Душкин, Ованов, Тройнин

МПК: E04G 11/22

Метки: опалубка, скользящая

...материала;на фиг. 3 - разрез А-А на фиг. 2.Скользящая опалубка включает опорную раму 1, механизм 2 подъема,рабочий настил 3, опалубочные щиты4, рулон пленки 5, смазочные валики 25 б и защитный козырек 7. Рулон пленки 5 размещен на барабане 8, ось которого снабжена подшипниками, установленными в опорах 9, прикрепленныхк монтажной доске 10. Валик б часЗ 0 тично погружен в смазочный материал, 947357помещенный в емкость 11. К верхнейграни щита 4 прикреплены направляющие 12, К нижней части рабочего настила 3 прикреплен защитный козырек 7.Свободный конец пленки пропущенпо смазочному валику б в щель между 5рабочим настилом 3, козырьком 7,направляющими 12 по внутреннейповерхности опалубачного щита 4, егозакругленной торцовой части и намотан на...

Номер патента: 947358

Опубликовано: 30.07.1982

Авторы: Абакелия, Зайцев, Коняхин, Тройнин

МПК: E04G 15/00

Метки: вертикальных, замоноличивания, опалубка, панелей, стеновых, стыков

...к его торцу упором и укрепленнымна его грани фиксирующим пальцем,связанным при помощи имеющей направляющий паз тяги с опалубочным щитом.На фиг. 1 представле а,общий вид; на фиг. 2приспособление; на фиг. эА-А на фиг. 2; на фиг.Б-Б на фиг. 3,Опалубка содержит ощит 1 уголкового профичасти которого жесткоприжимное приспособленненное в виде косынокрыми размещен шарнирнок ним распорный рычагплечо 5 распорного рычна основание, а междучом б и укрепленным наным элементом 7 установлен клин 8, ,который снабжен жестко прикрепленным к его торцу упором 9 и укрепленным на его грани фиксирующим пальцем 10, связанным при помощи имеющей направляющий паз 11 тяги 12 с опалубочным щитом.Опалубка работает следующим образом.После установки щита 1 на стык...

Номер патента: 947359

Опубликовано: 30.07.1982

Авторы: Павлов, Рейзвих, Юсупов

МПК: E04G 15/06

Метки: бетонных, каналов, конструкциях, образования, смесей

...с радиальными трубками и клапанных перепускных,устройств, причем коллектор расположен внутри каналообразователя и соеди нен радиальными трубками с перепускными устройствами, расположеннымина его поверхности,На фиг. 1 изображен каналообразователь, общий вид; на фиг, 2 - сечение А-А на Фиг. 1; на фиг. 3 узел 1 на фиг. 2.Устройство состоит иэ пневмати;ческого каналообраэователя 1, полостькоторого соединена с воздушным насосом 2 низкого давления. Внутри кана лообразователя расположен коллектор947359 ФормУла изобретения 3/48 Тираж 724 ВНИИПИ Заказ дписное Филиал ППП "Патент", г, Ужгород, ул.Проектная,3, соединенный с воздушным насосом 4 высокого давления. Коллектор посредством радиальных трубок 5 сообщается с перепускными устройствами,...

Номер патента: 947360

Опубликовано: 30.07.1982

Авторы: Бутенко, Диордиенко, Зайцев, Лившин, Лимонченко

МПК: E04G 21/06

Метки: вакуум-щит

...которой образуютвакуум-полость. Бесконечная лента 10 покрыта эластичным фильтром 2 в виде другой бесконечной ленты и по сторонам закрыта боковыми стенками 3..Одна иэ ветвей ленты покрыта газонепроницаемой пленкой 4. Бесконечнаялента огибает барабаны 5 и 6 и опорные ролики 7. Приводной барабан 5соединен с приводом 8 и имеет натяжное приспособление 9.Вакуум-щит работает следующимобразом.Устанавливают вакуум-щит на свежеуложенный бетон в первоначальнуюпозицию. Создают вакуум в вакуум- полости, образованной лентой 1 ибоковыми стенками 3. При этом лента 1 своими трапецеидальными выступами 10 за счет разности давленийпод и над ней плотно прижимаетсяк боковым стенкам 3. Чтобы исключить подсос воздуха через верхнююветвь ленты 2 ее укрывают...

Номер патента: 947361

Опубликовано: 30.07.1982

Авторы: Глужге, Запорожец, Синотина

МПК: E04G 21/06

Метки: бетона, поверхностей, свежеуложенного

...водопоглащающим материалом 11 и 12, например строи947361 Формула изобретения Составитель Т. НевэороРедактор Л. Горбунова Техред М. Рейвес ок рре 5563/48 ВНИИП по 113035, Тираж 724 ударственного комит ам изобретений и отк ва, Ж, РаушскаяЗак одписно а СССРтийб., д. Г е о илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 тельным войлоком, губчатой резинойи пр., который в нижней части 4 корпуса 1 насыщен концентрированным раствором соли , например, хлористогонатрия, хлористого кальция.При этом водопоглащающий материал 511 прижат к сетке 8 -перегорОдкой 5и корпус 1 установлен на бетон.Предлагаемое. устройство работаетследующим образом.После укладки бетонной смеси в 1 Облок и ее уплотнения на выровненнуюповерхность, прижимая к ней,...

Номер патента: 947362

Опубликовано: 30.07.1982

Авторы: Арутюнов, Афанасьев

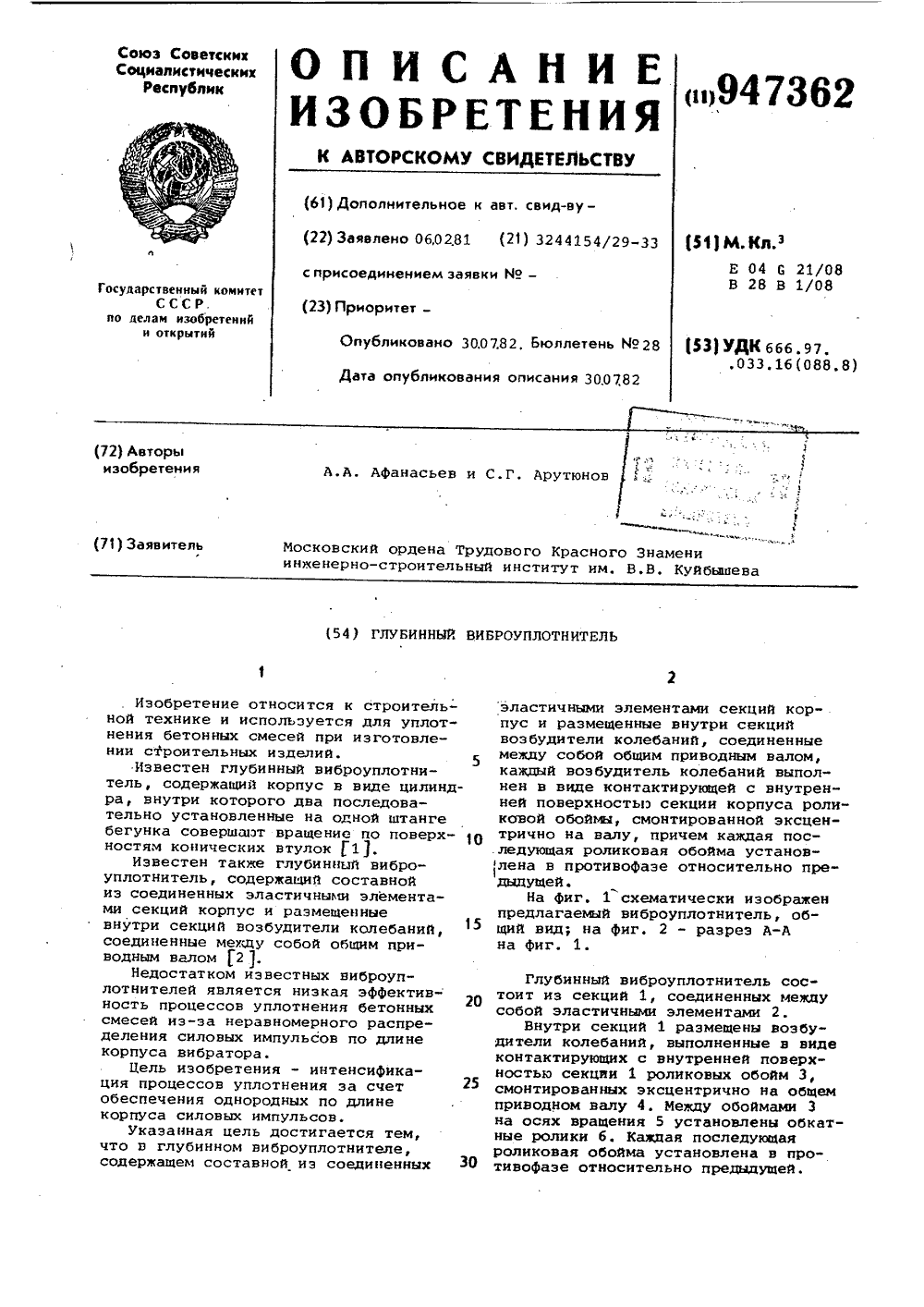

МПК: B28B 1/093, E04G 21/08

Метки: виброуплотнитель, глубинный

...кадый возбудитель колебаний выполнен в виде контактирующей с внутренней поверхностью секции корпуса роликовой обоймы, смонтированной эксцентрично на валу, причем каждая последующая роликовая обойма установлена в противофазе относительно предыдущей.На фиг. 1 схематически изображен предлагаемый виброуплотнитель, общий вид; на фиг. 2 - разрез А-А на фиг. 1. Глубинный виброуплотнитель состоит из секций 1, соединенных между собой эластичными элементами 2.Внутри секций 1 размещены возбудители колебаний, выполненные в виде контактирующих с внутренней поверхностью секции 1 роликовых обойм 3, смонтированных эксцентрично на общем приводном валу 4. Между обоймами 3 на осях вращения 5 установлены обкатные ролики 6. Каждая последующая роликовая...

Номер патента: 947363

Опубликовано: 30.07.1982

Авторы: Вольф, Егиев, Липатов, Яковлев

МПК: E04G 21/12

Метки: арматуры, натяжения, отпуска, фиксации

...канатной арматуры, поворотная траверса снабжена съемным упором, выполненным в виде скобы с кривьлинейной гранью, обращенной всторону поддона форьы.Источники информации,принятые во внимание при экспертизеЬО 1, Авторское свидетельство СССРР 287280, кл. Е 04 С 21/12, 1968.2, Авторское свидетельство СССР9 279933, кл. Е 04 С 21/12, 1966.3. Авторское свидетельство СССР Ь 5 ка натяжения арматуры, содержащемприкрепленную к поддону Формы поворотную траверсу с упором для арматуры, выполненным в виде вилки содной вертикальной и другой криволинейной гранями, и закрепленныйна оси фиксатор с рычагом, взаимодействующим свободным концом с технологическим выступом на постураспалубки, рычаг Фиксатораснабженстопорным пальцем и...
