E04G — Строительные леса; опалубка; перекрытия; рабочие инструменты и прочие вспомогательные устройства для производства строительных работ; изготовление или обработка строительных материалов на строительной площадке; работы, связанные с эксплуатацией, ремонтом, сносом и т.д. возведенных зданий

Номер патента: 1206423

Опубликовано: 23.01.1986

Автор: Алаев

МПК: E04G 21/06

Метки: бетона, вакуумирования

...производительности путем обеспечения непрерывной регенерации фильтрующего элемента,На фиг. 1 изображено устройство, для вакуумирования бетона, общий вид; на фиг, 2 - то же, вид сверху.Устройство содержит корпус 1, сообщающийся с вакуумной системой (не показана) каналом 2, силовой перфорированный цилиндр 3, установленный на корпусе 1 с возможностью вращения относительно него, На наружной поверхности силового перфорированного цилиндра закреплен фильтрующий элемент 4. Внутри цилиндра 3 расположена внутренняя вакуум-полость 5 с уплотнением 6, взаимодействующая с внутренней поверхностью цилиндра 3. С наружной стороны перфорированного цилиндра 3 расположены наружные штанги - вакуум- полости 7 с уплотнением 6, взаимодействуюгцие с...

Номер патента: 1206424

Опубликовано: 23.01.1986

Авторы: Аронов, Никулушкин

МПК: E04G 21/12

Метки: арматуры, напрягаемой, отпуска, фиксации

...скобы.1206424 фиг, 2 Изобретение относится к оборудованию для изготовления железобетонных изделий.Цель изобретения - упрощение конструкции и облегчение процесса распалубки изделия.На фиг, 1 показано предлагаемое устройство, вид сбоку; на фиг. 2 - то же, план; на фиг. 3 - то же, в положении распалубки; на фиг. 4 - разрез А - А на фиг. 1; на фиг. 5 - разрез Б - Б на фиг, 4.Устройство включает силовую балку 1, соединенную со стойками 2 шарнирным соединением 3, имеющим продольный паз 4. На клине 5 смонтирована скоба 6, рабочие грани 7 которой при помощи штырей 8 удерживают упорную балкув горизонтальном положении. Внутри клина 5 установлен винт 9, смонтированный в верхней части со втулкой 10, имеющей резьбу, и фиксированный на клин 5...

Номер патента: 1206429

Опубликовано: 23.01.1986

Автор: Мещеряков

МПК: E04G 23/00

Метки: высоты, здания, мещерякова, сооружения, существующего, увеличения

...в. телефундаментов под оборудование. Анкерныеболты 4 могут быть установлены на эпоксидном клее. Возможно также креплениеанкерных болтов 4 к оголенной продольнойарматуре боковых граней подколонника с 45фундамента 3 с последующим обетонированием стыков,заполняют пустоты в обоймах цементным раствором, а после твердения последнего устанавливают дополнительные опоры под домкраты и поднимают колонны. По верху фундаментов 3 вокруг колонн 1 размещают дискретные металлические прокладки 5 и опорные металлические элементы 6 и крепят их к фундаментам 3 посредством анкерных болтов 4 с образованием щелей 7 между опорными элементами 6 и верхом фундамента 3. Далее устанавливают арматуру (не показана) и крепят на сварке ее вертикальные стержни к...

Номер патента: 1209445

Опубликовано: 07.02.1986

Авторы: Беренсон, Граник, Еременко, Животовский, Крюков, Мухин

МПК: B28B 1/093, E04G 21/08

Метки: бетонной, вибропакет, кассетной, отсеках, смеси, уплотнения, формы

...7. 20 г.тоджк) Вио,)свозбудителя 5 на расстояцц 13 1,5 длины стержня от места с 0 1 Вр 1:кпО 0 закре 1 Сия на Грарср(е Обе" ц(.1 и1(. 10,1 у ч(.ццс наибольц)и.( ах 1 ли" )уд колебаиц нижцго коца стер)кця цри .:)акти;сск 1 достига(чой гслцчце Гл о 0 е- ,;1,И сто(1.1 бокоцых поверхностях Я Отверстий Гр, срсы смонтир(гвацы кроштейны , Ь )О ЦЕ КО,1 Ь Ц Е В Ь Е )1 3 Ы, В КОТ 0 5) Ы Х П Л ОТГо 1 ц) са жены коль цеоб раз ые ВЬ 1 стуцы 6 стс;)же(. 1 ри этом Горцоваяове хТцть 10 Вь 1 ступа 6 скрх глеа ко)ггактВсрик;1.ьои 1 Оверхцость)011)Роз м ( ( ь .,: 0101-, ив стерлк51 В верти.к:1.ой,Оск(гсти Гас 5(тся ВзаимОдействием 4 В КОС ЬЦ(0)РЗв" Ч 11 РЧГ(Х П)ОК ) Я ОКС "0- )ВОталь 1 51; 110801)х 1 Остями 12 азов. Внутри каждого из стержней 4...

Номер патента: 1209786

Опубликовано: 07.02.1986

Авторы: Гордиенко, Кархова, Носов, Пинчук

МПК: E04B 1/32, E04G 21/00

Метки: здания, монтажа

...имеющихся гидродомкратов 7 крайних арок здания, При этом верхняя часть торцовой стены 1 перемещается вертикально, а основание - а в горизонтальной плоскости, например, по ги15 перболической траектории, удовлетворяюх 1 цей уравнению Изобретение относится к строительств и предназначено для возведения протя женного здания с торцовыми стенамиЦель изобретения - обеспечение монта жа протяженных конструкций, имеющих по вижные и неподвижные опоры с несим метричной схемой монтажа, при сокращени сроков производства работ, трудоемкости повышении техники безопасности.На фиг, 1 показана схема одновремен ного подъема каркаса и обшивки всег здания, включая торцовые стены; на фиг. 2 - то же, вид сбоку.Монтаж здания осуществляют следую щим образом.Каркас...

Номер патента: 1209800

Опубликовано: 07.02.1986

Авторы: Авдеев, Зайцев, Поздняков, Тройнин

МПК: E04G 11/38, E04G 21/14

Метки: возведения, конструкций, многоярусных, перекрытий, строительных

...арматуру и производят бетонирование последук)щего перекрытия.Таким образом изготавливают требуемоеколичество перекрытий. ЗОПри достижении бетоном достаточнойпрочности (70 Я от проектной) резервуар 2заливают водой 8 с одновременным заполнением поплавков 3 воздухом, вследствие чего обеспечивается плавучесть пакета перекрытий и постепенный подьем пакета по мерезаполнения резервуара водой.При достижении верхним перекрытием впакете проектной отметки подачу водыпрекращают и осуществляют бетонированиестыка перекрытия и резервуара по периметру. При достижении бетоном стыка необходимой прочности уровень воды в резервуаре снижают до совпадения следующегоперекрытия с проектной отметкой, послечего снижение уровня воды прекращают ипроизводят...

Номер патента: 1209801

Опубликовано: 07.02.1986

Авторы: Гринштейн, Нестеров, Петрачков

МПК: E04G 21/12

Метки: арматурных, стержней, укладки, упоры, формы

...наружную головку 47 стержня 48, Механическое натяжение осуществляют за внутренние головки 49 стержня 48, фиксацию которого на упорах 50 форО 5 20 25 зо 35 40 45 50 55 мы производят наружными головками 47. Упор 50 формы имеет торцовую поверхность 51, боковые поверхности 52, верхнюю поверхность 53 со скосами 54, а противолежащие упоры 50 имеют общую ось 55. Устройство работает следующим образом.В исходном положении над накопителем стержней (фиг, 2) траверсу 5 опускают с помощью силовых цилиндров 8. Стержень 48, находящийся в накопителе (не показан) входит в пазы захватов 27 и 30 и прорези направляющих 31 и ползунов 37. Перемещение траверсы 5 прекращают, включают силовой цилиндр 29, которым захват 27 перемещается на рычагах 26 и за...

Номер патента: 1209802

Опубликовано: 07.02.1986

Авторы: Герцог, Кривошеев, Мамонтов, Шукенов

МПК: E04G 21/12

Метки: железобетонных, предварительных

...на фиг. 4 - 6 -графики зависимости влияния количестваступеней (две, три, ежечасно), отпуска на 15тяжения на величину проскальзывания арматуры.Сущность изобретения состоит в том,что отпуск предварительного натяжения арматуры на бетон осуществляют ступенчатопри термообработке, начиная на стадии изотермической выдержки, и заканчивают придостижении бетоном прочности 40 - 50% отмарочной. При этом в зоне передачи сжимающих усилий от арматуры происходитинтенсивное упрочнение бетона. 25Пример. В термоформы для балок12 Х 20 Х 200 см закладывают два продол ьных каркаса, устанавливают и напрягаютарматурный стержень 1 ф 16 класса Ат-у"1,укладывают и уплотняют бетонную смесь,Свежеотформованное изделие нодвергают термообработке путем нагрева от...

Номер патента: 1209803

Опубликовано: 07.02.1986

Авторы: Гершкович, Губайдуллин, Гулунов

МПК: E04G 21/12, G05D 15/01

...выпрямителя 3 и сигнал (2 от усилителя 2. В моменты совиденяамплитуды этих сигналов срабатывает компаратор 4, формируя сигнал (1 (фиг. 3), который далее поступает на цифровой фильтр 7, Такое построение схемы выделения периода колебаний уменьшает вероятность срабатывания компаратора 4 при искаженной высшими 40 гармониками форме сигнала механических колебаний арматуры, а моменты переключения компаратора 4 жестко (автоматически) стабилизируются относительно сигнала 1.датчика при изменении амплитуды этого сигнала в широком диапазоне, что извест 45 ные устройства не выполняют.Цифровой фильтр 7 производит два последовательных отсчета периодов колебаний арматуры, сравнивает их и в случае совпадения разрешает дальнейшую обработку информации. При...

Номер патента: 1209804

Опубликовано: 07.02.1986

Авторы: Гаценко, Кунах, Марущак

МПК: E04G 21/18

Метки: порядовка

...ри исцользос 1 ции ИОряцОВки де 5( 00(1 ИЦВКЦ СТ(Ц ЗсКРСЦЛСЦИС ОСЦСТВ(151 Ю С ЦО- моц(11 цтыр 51 17, црцуц(сннОГО чсрсз БыЦГ Ц Ц Ц 0 С Б С 1 0 Й К (. Ц О Р 51;(О В К И ОД И 0 И:5 ОТ В С. Р С- тии 18 Гя црижц 13 цор 53 дВки к стсц(. исцльзуют цдпружицсццую скооу 19, через от(1)С И(. КО ОРОИ Ц РОПМСК 3101 ЦТЫР Ь. Ь.1 с(ГО- ляр эффекту перкося скоба .(акл ицивз- С 1 С 51 Ц ЦГЫР( И Ц ЛОТЦО УДСРЖИ 53 ЦОР 51- д 0 Б к м 1 с 1 с т с 1( с .1 р и 0 О,1 и ц 0 5 к с. О е Г 01 ц ы х Ц ) 5 С Р Х Ц ОС Т ( Ц, И С КЛ 0 Ч с 1 10 Ц И Х Ц Р 31 М С Р (. Ц И ( Ц Т Ы - рсЙ. Нсц,1 ьз 1 т Вык)ГНье рисскц 2, Зс). КРСЦ,СЦЫС Б ОТБ(РСИИ ПОР 5(ЛОВКИ С ЦМОцьк) (и тз 21 и ги к 22. с. Зтс)Й цс,1 ю ц)(ЛБЯРитльцо 15 ыклсЛьБсют кРайциМЯЯчЦЬС 15 РТИКЗЛ 1 ЦЬ 1...

Номер патента: 1209805

Опубликовано: 07.02.1986

Авторы: Канн, Ковригин, Лежень, Седов, Солдатов, Тарасов, Шабанова, Шапошникова, Широков, Янсуфин

МПК: E04G 21/26

Метки: кондуктор

...цло.щадку, па которой ъстанавл ива ются цоокружности в радиальном направлении, на.пример, 24 прямоугольных фуцдамецтных50столоика, выполненных из железобетонав виде инвентарных прямоугольных блоковс закладными опорными листами (плитами) 7сверху. Из них6 фундаментцых столбиков 8, имеющих одну высоту по отношсцию к оси головки рельса рельсовыхпутей, расположены четырьмя равноудаленными группами по четыре и установленыдруг по отцошецию к другу под углом 15 Кроме Ого, эти 16 фуцдаментных столбиков 8 смецены от оси рельсовых путей 6 на 1523" против часовой стрелки.Восемь остальных фундаментцых столоиков 9 установлены попарно с двух сторон цепосредствнно около рельсовых путей 6 и имеют высоту, примерно равную 354 высоты фндаментных столоиков...

Номер патента: 1211400

Опубликовано: 15.02.1986

Автор: Аверкиев

МПК: E04G 1/15, E04G 1/24

Метки: подмости

...Затем подмости поднима(левая половина при верхнем располо О ют грузоподъемным краном за петлиженин рабочего настила по высоте); 8 стропов 6 (фиг.4) и опускают нана фиг.1 - телескопическая стой- перекрытие, где рабочий настил зака; на фиг.12 - разрез Г-Г на фиг.11; нимает нижнее по высоте положениена фиг.13 - разрез Д-Д на фиг.(фиг.).Подмости состоят из рабочего нас Для перестановки подмостей изтнла 1 и прикрепленных к нему посред- нижнего по высоте положения рабоством шарниров 2 через телескопиче- чего настила в среднее строп 6 заские стойки 3 тумб 4,выполненных в водят так, что с настилом взаимовиде прямоугольных параллелепипедов, действует упор 12, затем подмостиИарниры установлены на боковой гра О поднимают за стропы 6. Тумба 4ни...

Номер патента: 1212802

Опубликовано: 23.02.1986

Авторы: Андрианова, Гудимов, Сытник, Терентьев, Шаршунов

МПК: B28B 1/08, B28B 13/02, E04G 13/02 ...

Метки: бетонных, длинномерных, пустотелых, смесей, формования

...длинномерных пустотелых изделий из бетонныхсмесей, общий вид; на фиг. 2 - видА на фиг.Установка для формования длинномерных пустотелых. изделий из бетонных смесей состоит из опертой наподдон 1 посредством катков 2 горизонтально-подвижной рамы 3 со смонтированными на ней расходным бункером 4, продольными бортами 5, соединенными с торцами заглаживающей плиты 6, образующей П-образный в поперечном сечении насадок, соединенныйс задней стенкой расходного бункера 4, пгичем в полости П-образногов поперечном сечении насадка параллельно продольной оси горизонтальноподвижной рамы 3 размещены соединенные с ней посредством шарниров 7передними отогнутыми наклонно вверхчастями пустотообразователи 8, соосные последним успокоители 9 и приспособление...

Номер патента: 1213159

Опубликовано: 23.02.1986

Авторы: Блинникова, Гитлевич, Дианов, Мараховский, Мотин, Фейгин

МПК: E04G 21/12

Метки: агрегат, арматуры, намотки, непрерывной, преднапряженной, упоры, форм

...28 с конечным выключателем 29, червяка 30, червячного колеса 31 и шпонки 32Устройство жесткой фиксации пиноли состоит из двигателя 33, понижающей зубчатой передачи 34-37, одно оборотной муфты 38, делительной зубчатой передачи 39-40, кулачка 4 1, рычага 42, фиксаторов 43, закрепленного к червячному колесу поворотного диска 44 с пазамн 45, конечного выключателя 46 и флажков 47. Злектромагнит 48 предназначендля включения однооборотной муфты 38.Пульт 49 служит для управленияагрегатом.5 Величина натяжения наматываемойарматуры может быть увеличена засчет электротермического ее разогрева с помощью трансформатора 50.Агрегат работает следующим образом,Закрепляется свободный конец арматуры и включается привод 16 перемещения каретки 14, Вместе с...

Номер патента: 1213160

Опубликовано: 23.02.1986

Автор: Тобокелов

МПК: E04G 21/26

Метки: колонн, кондуктор, монтажа

...а на свободных плечах - дебалансы 11. На плечах нижних рычагов 8, взаимодействующих с колонной, установлены ролики 9 с эластичной оболочкой 10, а на свободных плечах, которые взаимодействуют с плечами верхних рычагов 7, где установлены дебалансы 11, устроены выдвижные штанги 12 со съемными фиксаторами 13 и выверочным винтом 14. Для установки кондуктора в положение, соответствующее проектному положению колонны, предусмотрены риски раэбивочных осей 15, уровни 16, а для снятия кондуктора с колонны - откидная часть 17 рамы с шарниром 18 и замком 19. имодействующие с колонной плечи рычагов - роликами с эластичной оболочкой. На фундаменте 4 нанесены риски 20,а колонна 21 устанавливается в стакан фундамента 22 на упорную пластину 23,.Устройство...

Номер патента: 1213161

Опубликовано: 23.02.1986

Авторы: Герзон, Квитченко, Фрейдлин

МПК: E04C 3/04, E04G 23/02

Метки: стропильная, ферма

...нолка элемента усиления одной кромкой соединена со стенкой нижнего пояса полинии его центра тяжести, а фасонкиГоризонтальных связей прикрепленык свободному краю полки.58/42 Тираж 729 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РауПодпнкомитетоткрытская на /5 ка а СССРийб., д,4 иал ППП "Патент", г.ужгород, ул,Проектная,Изобретение относится к строительству и может быть использовано ,в качестве несущей конструкции покрытий производственных зданий.Целью изобретения является снижение металлоемкости и улучшение условий работы.На фиг. 1 изображена предлагаемая ферма, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1Ферма включает нижний пояс из широкополочного Овутавра 1, жестко присоединенные к его верхней полке раскосы 2 из...

Номер патента: 1214887

Опубликовано: 28.02.1986

Авторы: Еркович, Корзюк, Петраков

МПК: E04G 11/04

Метки: опалубка, пневматическая

...для приданияжесткости связями 19. Пневматическую опалубку монтируют из отдельных элементов, привозимых на объект в разобранном виде, Монтируют на изготовленном днище 1 щиты 9 внутренней опалубки канала, которые соединяются между собой распорньми Ы элементами опорного контура 13. Пальцы 12, с надетыми на них втулками, вставляют в прорези 11. выполненные Б косынках 10 щитов 9, и шплинтуют.Затем устанавливают пружины 14, которые верхним концом крепятся к верхним косынкам щитов 9, а нижним - книжнему ряду распорных элементов опорного контура 13.Горизонтальные распорные элементыогорного контура 13 раскрепляют связями 19, Каждую пару раскрепленных щитов 9 соединяют при помощи болтов соследующей. На блоки 16, размещенныена щитах 9, перекрестно...

Номер патента: 1214888

Опубликовано: 28.02.1986

Авторы: Волоткович, Петраков

МПК: E04G 11/04

Метки: варианты, возведения, его, железобетонных, пневмоопалубки, помощи, сооружений

...позволяет возводить железобетонные сооружения с покрытием из плоских панелей пролетом 12-15 м и стенами высотой более 1/4 пролета. Способ возведения при помощи пневмоопалубки железобетонных сооружений по второму варианту состоит из той же совокупности операций, но выполняемых в другой последовательности с целью уменьшения давления внутри пневмоопалубки 2. На ненадутую пневмоопалубку 2 укладывают плоские железобетонные панели покрытия 3, шарнирно соединенные между собой по граням, параллельным продольной оси пневмоопалубки 2. Панели покрытия 3 поднимают в проектное положение путем надувания пневмоопалубки. В процессе подъема панели покрытия 3 фиксируют в промежуточном положении, соответствующем пролету и углу наклона...

Номер патента: 1214889

Опубликовано: 28.02.1986

Авторы: Гордеев, Козлов, Мазов, Чирков

МПК: E04G 21/02

Метки: бетонной, подачи, смеси

...ускорителя твердения с трактом 7 его подачи и патрубком 8, закрепленным на выходном участке 9о трубопровода 2 под углом 30-90 к его образующей в направлении,противоположном направлению и подачи смеси, и выпускной участок трубопроводаразмещенный в бетонируемой конструкции 10.Патрубки 5 для ввода водного раствора пластификатора выполнены с винтовой нарезкой на протяжении длины, равной 3-5 диаметрам внутреннего канала от ввода в трубопровод 2. Патрубки 8 для ввода водного раствора ускорителя твердения выполнены с коническим вводом и установлены в диаметральных плоскостях равномерно по окружности выходного участка 9 трубо. провода, при этом внутренняя поверхность вьюодного участка 9 трубопровода выполнена с кольцевыми выступами...

Номер патента: 1214890

Опубликовано: 28.02.1986

Автор: Шилович

МПК: E02D 27/42, E04G 21/26

Метки: колонн, кондуктор, монтажа

...нижнем уровне стоек 1 перемычки 2 выполнены регулируемой длины в виде регулировочно-эажимных тяг 4, Стойки 1 в этом уровне снабжены башмака ми 5, которые жестко соединены со стойками 1 и шарнирно соединены в этом уровне с перемычками (тягами 4), которыев свою очередь, шарнирно соединены между собой. В вышележащих 25 уровнях стойки 1 соединены с перемычками 2 посредством прижимныхвинтов 6, обеспечивающих ход стоек 1 при обжиме колонны тягами 4.1214Изобретение относится к строитель- ству, в частности к монтажнь 1 м устройствам.Целью изобретения является повышение надежности и точности монтажа.На фиг, 1 изображен кондуктор, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг,3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг.2. 1 О 890...

Номер патента: 1216305

Опубликовано: 07.03.1986

Авторы: Заславский, Кузовенков, Пау, Рабинович, Туголуков, Фролов

МПК: E04C 2/44, E04G 11/06

Метки: панель, строительная

...13 - пример выполнения сборно"монолитной конструкции настила. Строительная панель состоит из полки 1, продольных параллельных ребер 2, имеющих уширения 3 в верхней части и вуты 4 у основания.Уширения 3 ребер 2 объединены поперечными ребрами 5 с оставлением полостей 6 с полкой 1. Одно из поперечных ребер 7 может быть выполнено в виде пяты, размещенной с одной или обеих сторон панели или в виде консоли 8. Продольные ребра 2 изготавливают в поперечном сечении. криволинейного 9 или "рельсового" 10 профиля с пазами 11 между ними. Изготовление панели осуществляют ребрами кверху в формах или беэопалубочным способом с использованием пуансонов различного профиля, До удаления пуансонов изготавливают поперечные ребра, используя опалубки,...

Номер патента: 1216308

Опубликовано: 07.03.1986

Авторы: Поспелов, Семененок

МПК: E04G 11/20

Метки: бетонирования, линейных, опалубка, сооружений

...изобретения - расширение технологических воэможностей опалубки.На фиг. 1 изображена опалубка, общий вид, на фиг. 2 и 3 - то же, длясооружений различных сечений, наФиг. 4 - узел 1 на фнг. 1; на фиг. 5 -вид А на фиг, 4, на фиг, 6 - узел 11на фиг, 1, при монтаже опалубки, нафиг, 7 - то же, при демонтажеопалубки,Опалубка для бетонирования линейных сооруж ний содержит опалубочныещиты 1, стойки 2 с петлями 3 и отверстиями 4, консольные поперечины 5 спетлями 6 и отверстиями 7, сооснымиотверстиям 4, в которых размещеныконусные пальцы 8. В нижних частяхстоек 2 установлены остроугольныеуголки 9 с овальными отверстиямии закреплены пластины 10 с отверстиями, в которых расположены винтовые упоры 11, Каждый винтовой упор снабжен пятой 12 и...

Номер патента: 1216309

Опубликовано: 07.03.1986

Авторы: Лорман, Хмара

МПК: E04G 21/04

Метки: бетонных, перемешивания, подачи, смесей

...смеси, выполненное в виде герметичного бункера 18, соединенного верхней частью посредством патрубка 19 с выходным концом указанного трубопровода.Бункеримеет объем не менее объемарезервуара для приема. иэ него всего загруженного количества бетонной смеси. Для очистки бункера после его опорожнения от остатков бетонной смеси в нем предусмотрен люк 20 с затвором 21 и крышкой 22 и герметизирующей прокладкой 23, В крышку люка бункера вмонтированы клапан 24 и кран 25 для регулировкии сброса давления сжатого воздуха иэ него в атмосферу.Бункер оснащен манометром 26 для контроля в нем давления сжатого воздуха, а в нижней части его над днищем выполнено выходное отверстие 27, перекрываемое крьппкой 28 затвора 29 через герметизирующую прокладку 30....

Номер патента: 1216310

Опубликовано: 07.03.1986

Авторы: Арутюнов, Афанасьев, Исхакова

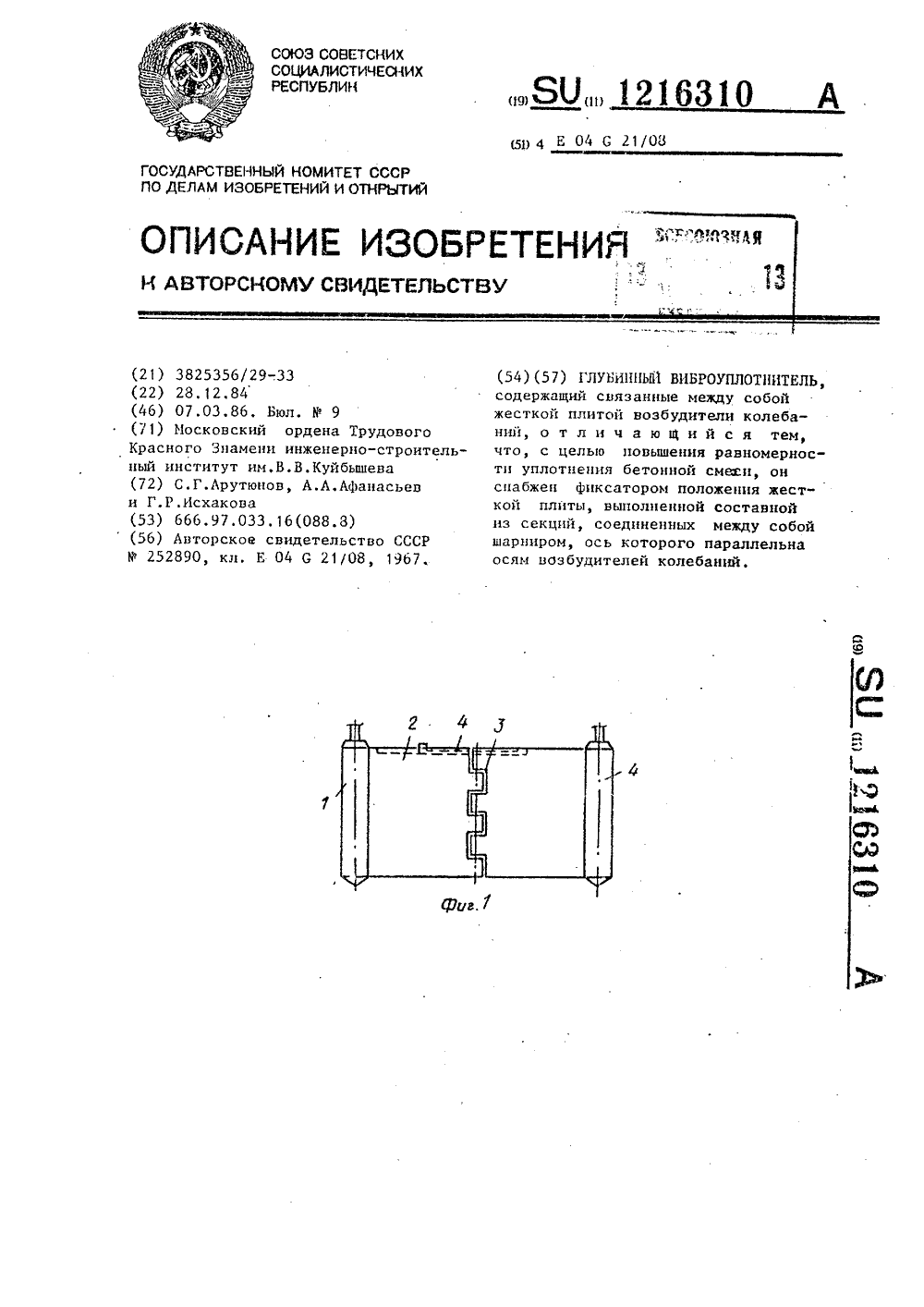

МПК: E04G 21/08

Метки: виброуплотнитель, глубинный

...смеси.На фиг. 1 изображен глубинный ниброуплотнитель, общий нид; на фиг, 2 - рабочие положения виброуплотнителя при включенном Фиксаторе; на фиг. 3 - то же, при освобожденном Фиксаторе. Глубинный нцброуплотнцтель содер жит возбудители 1 колебаний, связанные между собой жесткой плитой, выполненной составной цз секций 2, соединенных между собой шарниром 3, ось которого параллельна осям возбудителей колебашй.Глубинный ниброуплотнитель работает следующим образом.При фиксации секций 2 Фиксатором 4 и вращении дебалансон возбудителей 1 колебаний, один навстречу другому глубинный ниброуплотнитель работает .как источник возбуждающий колебания равной интенсивности ц одинаково затухающие по обе стороны от секций 2 жесткой плиты.а. илиал ППП...

Номер патента: 1216311

Опубликовано: 07.03.1986

Авторы: Лебедева, Липкин, Любин, Никитенко, Руб, Сафронков, Шевченко, Щербак

МПК: C21B 7/00, E04G 23/00, E04H 12/00 ...

Метки: доменной, замены, кожуха, опорная, печи

...кожухадоменной печи содержит шахтные колонны 1, соединенные платформой 2с подкупольной частью 3, Платформа2 выполнена из пропущенных черезобразованные в подкупольной части 3проемы 4 пересекающихся балок скоцсольно выступающими кбнцами 5,жестко соединенными с шахтными колоннами 1,Балки платформы 2 жестко соединены с подкупольной частью 3 с внешнейее стороны посредством криволинейных накладок 6, а шахтные колонны1 соединены между собой попарно посредством связей 7 с обоазовациел 1между другими парами колонн 1 свободного проема, обеспечивающего свобод-ный доступ к заменяемому кожуху 8.доменной печи.В подкупольной части 3 устанавливают опорную платформу 2 с выступающими концами 5, пропущеннымичерез проемы 4 в подкупольной части аз...

Номер патента: 1216455

Опубликовано: 07.03.1986

Авторы: Абрамович, Обшивалов, Радюков

МПК: B65D 6/00, E04G 21/04

Метки: контейнер

...1, объединенных в гирлянду с помощью гибких связей 2 и замков 3. Последний имеет пластину 4,прикрепленную ребром к торцовомуборту емкости 1. В пластине ч расположены два отверстия; вверху - петлевое отверстие 5 уширенной своейчастью вниз, под ним - круглое от-.верстие б. В последнем закрепленаодним своим концом гибкая связь 2, .имеющая длину, равную ширине торцового борта емкости 1. На другом конц . гибкой связи 2 закреплены двавмонтированные одно в другое овальных кольца 7 и 8, Для фиксации замкового соединения на пластине 4 пообе стороны узкой части петлевогоотверстия 5 закреплены Г-образныерожки 9 так, что расстояние от ихрабочих поверхностей до верхнегокрая отверстия равно сумме толщинколец 7 и 8.Сценка отдельных емкостей в...

Номер патента: 1216772

Опубликовано: 07.03.1986

Авторы: Евтихин, Каравайченко, Караганова, Садыков, Салимов, Цадкин, Шнейдер

МПК: E04G 21/16

Метки: кондуктор, монтажа, резервуара, стенки

...нефтеперерабатывающей, нефтехимической и других отраслях промышленности.Целью изобретения является снижение материалоемкости кондуктора, упрощение и ускорение монтажа,На фиг.1 изображен монтаж стенки резервуара из рулонного материала, вид в плане; на Лиг.2 - разрез А-А на фиг.1; на Фиг.3 " узел 1 на Фи .2; на Фиг.4 - узел П на Фиг,2.П р и и е р. При бетонировании железобетонного опорного кольца 1 основания 2 резервуара по его периметру закладывают анкера 3, На днище 4 устанавливают рулон 5 в верти= кальном положениио При развертывании рулона 5 нюнюю кромку полотища стенки 6 поиваривают к днищуВ центое днища 4 резервуара уста" навливают центрагьную стойку 7, а ко ней с возможностью поворота на 360 монтируют консоль 8 с электролебедкой 9:...

Номер патента: 1218028

Опубликовано: 15.03.1986

Авторы: Выдренков, Засорин, Роганов

МПК: E04G 1/18

Метки: подмости, подъемные

...А - А на фиг. 1; на фиг, 3 - разрез Б - Б на фиг. 2; на фиг, 4 - разрез В - В на фиг. 3; на фиг; 5 - разрез Г - Г на фиг, 3; на фиг. 6 - вид Д на фиг, 4; на фиг. 7 - видЕ на фиг. 5.Подъемные подмости включают основа. ние 1 с колесами 2 и аутригерами 3. На основании 1 установлены две колонны - левая 4 и правая 5 На колоннах 4 и 5 установлена с возможностью перемещения по ним под действием привода в виде лебедки 6 и гибких элементов 7 рабочая площадка 8.Подмости снабжены охватывающими колонны 4 и 5 каретками соответственно ле- вой 9 и правой 10. Левая каретка 9 соеди,нена с рабочей площадкой 8 посредством оси 11, которая зафиксирована на площадке 8 замком 12, причем ось 11 свободнд . установлена во втулке 3, которая жесткосвязана с...

Номер патента: 1218033

Опубликовано: 15.03.1986

Автор: Волков

МПК: E04G 5/04

Метки: крепления, объекту, передвижных, подмостей, промышленному

...работ и предназначено, в частности, для использования при натяжении канатов, армирующих купол оболочки реактора атомной электростанции,Целью изобретения является упрощение крепления подмостей в любой точке объекта, а также повышение техники безопасности при работе на большой высоте.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - узел 1 на фиг. 1.Устройство включает стальной канат 1, охватывающий по периметру промышленный объект 2, Концы каната 1 соединены между собой талрепом 3 с возможностью регулирования длины каната 1.Канат 1 устанавливается по высоте на телескопических стойках 4, выполненных со спиральным витком, шаг которого превышает диаметр каната 1,К каркасу 5 подмостей посредством кронштейна 6 прикреплен...

Номер патента: 1218034

Опубликовано: 15.03.1986

Авторы: Гобечия, Лоладзе, Станишевский

МПК: E04G 11/20

Метки: опалубка, переставная, секционная

...произ 5 водительности опалубочных работ.На фиг. 1 представлена опалубка; на фиг. 2 - узел 1 на фиг. 1.Перестав ная секционная опалубка содержит раму 1, установленную на катках 2. На колоннах рамы 1 шарнирно закреплены полки 3 с цилиндрическими опорами 4 на одном ее конце, предназначенными для опирания боковыми выступами 5 опалубочных секций 6. На другом конце полки 3 с помощью талрепов 7 и гидроцилиндров 8 шарнирно связаны разъемным соединением с нижними частями опалубочных секций 6. Верхние части опалубочных секций 6 с помощью гидроцилиндров 9 подвешены с возможностью их съема в центре рамы 1. Сое динение гидроцилиндра 9 с опалубочными секциями 6 осуществляется установкой быстросъемного пальца 10 в паз 11 опалубочных секций 6.Внизу...
