E02F 3/24 — роторы; рабочие органы роторов; приводы роторов

Номер патента: 635177

Опубликовано: 30.11.1978

Авторы: Берман, Гольдин, Западинский, Козин, Мельников

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...шарнирно связанный с ними гидроцилиндр 5, продольная ось которого расположела над шарнирной связью ротора со стрелой, Вращение ротора 2 осуществляется отидравлического привода, включающего гидромотор 6. Канатной подвеской 4 ротор 2 удерживается от проворачивания. Стрела 1 удерживается стойкой 7 в заданном положении посредством полиспастов 8. Гидро- цилиндр 5 имеет рабочую штоковую полость 9, соединенную с напорной магистралью 10 гидромотора 6 привода ротора 2.Устройство работает следующим образом.При подаче жидкости в гпдромагистраль 10 гидромотор 6 приводит во вращение ротор с ковшами 2, одновременно создается давление жидкости в гидроцилиндре 5, который дополпительпо нагружает канатную635177 Формула изобретения фиг ставитель Л,...

Номер патента: 636330

Опубликовано: 05.12.1978

Автор: Шаволов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...г. Ужпоро резом цилиндрического ротора параллельны. ми плоскостями с углом е наклона к горизонту. Конструкция позволяет при выбранной ширине ф траншеи иметь меньшую ширину в ковшей, горизонтально сместив ковши один относительно другого ца величину е, По внешнюю сторону от ковшей 4, а следовательно, и от плоскостей эллипсов 7. на роторном колесе 3 установлены подрезавшие зубья 8.Рабочий орган работает следующим об разом.При вращении роторного колеса 3 каждый ковш 4 по отношению к стенкам вырываемой траншеи работает в условиях свободного резания, т, е. без трения о стенки траншеи, Исключение составляет только один ковш, работающий в условиях полусвободного, а не блокированного резания, Прп вращении роторного колеса 3 ц его поступательном...

Номер патента: 641036

Опубликовано: 05.01.1979

Авторы: Голик, Лейзерман, Чижов

МПК: E02F 3/24

Метки: грунта, метатель, роторный

...образом. перед канала движени редукт и рот подает ает ег рос гр можно засло,руемых оть рган сооб стор ращение ый шнекомрый выокно б.и плот- регулиИзобретение относитсметательным машинамдля очистки канав.Известна лопастная роторс осевой загрузкой материалчающая установленный на валпомещенный в кожух, имеющийокно и оснащенный направляющкоторых перемещается выбросб ировочн нтаИзвестен грунтомет, включа установленный на валу ротор с портирующими лопатками,разм в неподвижном кожухе, имеющем ное окно с двумя заслонкамиНедостатком грунтомета является то, что он не может вести качественную очистку дна и выброс продуктов очистки на борту канала беэ забрасывания откосов канала.Целью данного изобретения является предохранение откосов канала от...

Номер патента: 644911

Опубликовано: 30.01.1979

Авторы: Бутыхов, Лисин, Ушаков, Федосеев

МПК: E02F 3/24

Метки: грунтов, рыхления, твердых

...1", "что" усложняет конструкцию.Целью изобретения является упконструкции,Поставленная цель достигается тем, чтохвостовик резца связан с ударником посредСтвом упругого элемента, а ротор оснащен упорами для ограничения поворотаударника и упругого элемента.На чертеже показано устройство длярыхления грунтов, общий вид,Устройство для рыхления грунтов включаетротор 1, установленный на оси 2. Нароторе монтированы подпружиненные резцы 3, расположенные в направляющих 4,ударники б, связанные с хвостовиками резцов 3 посредством упругого элемента б, например пружины. На роторе 1 закрепленыупоры 7 в виде роликов для ограниченияповорота упругого элемента б и упоры 8для фиксации ударников Ю.При производстве работ на грунтах ствердыми-включениями резец...

Номер патента: 649794

Опубликовано: 28.02.1979

Авторы: Недорезов, Проковьев, Цветков

МПК: E02F 3/24

Метки: метатель, роторный

...кука и других элементо чивается, а энергоемкост снижается.Изобретение относится к землеройнойтехнике, в частности к метательным устройствам для транспортирования грунта и сыпучих материалов,Известен метатель грунта, включающий ротор с лопатками и неподвижный кожух, имеющий отверстия для подвода воздуха 1.Недостаток такой конструкции заключается в том, что направление движения 10воздуха, поступающего в кожух перпендикулярно направлению перемещения грунта,приводит к созданию вихревых потоков.Известен роторный метатель, включающий ротор с лопатками, заключенный в полом кожухе, имеющем отверстие для подвода воздуха 2.Недостаток известной конструкции состоит в сложности изготовления кожуха.Целью изобретения является упрощение 20технологии...

Номер патента: 653343

Опубликовано: 25.03.1979

Авторы: Арбенин, Недорезов, Прокофьев

МПК: E02F 3/24

Метки: грунта, метатель

...и прижимном барабанах и развернута в зоне разгрузки вдоль продольной ее оси на 180 о в .сторону, противоположную направлению разворота основной ленты.На фиг.1 показан предлагаемый метатель, вид сбоку; на фиг.2 - то же, вид сверху.Метатель грунта включает установленные на раме 1 ротор 2 с лопатками Э, гибкие ленты 4, охватывающие ротор по всей его ширине и развернутые в зоне разгрузки навстречу дРуг другу, направляющий барабан 5 с натяжной пружиной 6, прижимной барабан 7, П-образную раму 8 с механизмом 9 ее поворота и фиксации.Ленты 4 установлены так, чтобы между направляющим 5 и прижимным 7 барабанами было проходное сечение 10,Метатель работает следующим образом.При вращении ротора материал подается внутрьротора 2 и на лентах 4...

Номер патента: 655777

Опубликовано: 05.04.1979

Авторы: Гласко, Ермилов

МПК: E02F 3/24

Метки: грунта, метатель

...тщшя материала в горизонтальной плосРоторный метатель материала включа- кости.ет горизонтально установленный ротор с 5 Преимущество изобретения состоит в криволинейной внутренней поверхностью, том, что конструкция метателя позволяет образованной обечайкой ротора 1 и дис- уменьшить габариты ротора метателя в ком 2. Диск 2 ротора снабжен перего-3 раза при обеспечении одинаковых родкой 3, выполненной в виде спирали Максимальных скоростей метания мате- Архимеда. Ротор установлен на оси 4 ИФ риала или увеличить дальность метания посредством подшипника 5 и цапфы 6 на 20-509 о при неизменных габаритах и приводится во вращение через зубчатую ротора метателя. шестерню 7. Разгружаюшее устройство Увеличение угловой протяженности выполнено в виде...

Номер патента: 655778

Опубликовано: 05.04.1979

Авторы: Коршиков, Миронов, Федирко

МПК: E02F 3/24

Метки: грунта, метатель

...устройство 3 питается смачиваюшей жидкостью через штуцер5, вертикально устачовленный и закрепленный на неподвижном защитном кожухе 6, посредством шланга 7. Землеройный рабочий орган 8 обеспечивает подачу грунта к лопастному метателю.Лопастной метатель грунта работаетследукицим образом.При вращении диска 1 в горизонтальной плоскости. вращаются и закрепленныена нем транспортирующие лопасти 2 ицентробежное гидронапорное устройство3 с содержащейся в нем смачиваюшейжидкостью. Оно выполнено в виде специальной самоловообразной емкости, позволяющей удерживать находящуюся внем смачивающую жидкость при вращении.Под действием центробежных сил смачиваюшая жидкость, находящаяся в гидронапорном устройстве, прижимается к еговнутренним стенкам и под...

Номер патента: 659691

Опубликовано: 30.04.1979

Автор: Шаволов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...раме 1 ротора закреплены оси поддерживающих катков 2, введенных в контактное сцепление с подвижным роторным колесом 8, на котором установлены ковши 4, оборудоваццыс выдвижными зубьями 5, установленными со стороны боковых стенок ковшей. Стержни зубьев 5 снабжены пружинами 6 и роликами 7, которые при копании ковшей 4 вводятся в контактное сцепление с криволинейным упором 8, оборудованным вибратором 9 и связанным при помощи пружин 10 с неподвижной рамой 1, на которой со стороны наполнения ковшей грунтом установлен донный лист 11.Работает устройство следующим образом.При вращении роторного колеса 3 нижний ковш 4 вступает в процесс копания. Ролики 7 боковых выдвижных зубьев 5 этого ковша, а их устанавливается по одному с каждой боковой...

Номер патента: 662659

Опубликовано: 15.05.1979

Автор: Чудновский

МПК: E02F 3/24

Метки: испытания, моделей, органов, рабочих, роторных, стенд, экскаваторов

...вращения ротора.На валу с помощью пДжин 7 соосно подвешена втулка 8, на которой закреплены662659 модель ротора 2 и сМенные Массы 9. Попе- дить о способности конструкции рабочего речные колебания ротора измеряются дат- органа демпфировать колебания в процес- чиком 10, се резания.Забой 4 закреплен на платформе 3, ки- Поскольку переходной колебательныйнематически связанной через ходовой винтпроцесс всистемепосле толчка может иметь -.11 с приводом подачи.длительность, превышающую время одногоНа втулке 8 на оси перпендикулярной . оборота ротора, при последующих подходах валу 6, установлен ролик 12. ролика 12 к рычагу 14 электротолкатель неНа станине 1 закреплен электротолка- включается. Это достигается применениемтель 13, снабженный...

Номер патента: 662660

Опубликовано: 15.05.1979

Авторы: Деревянчук, Рынсков

МПК: E02F 3/24

Метки: грунта, метатель

...которой монти- рован подрезающий нож 5. Передняя грань подрезающего ножа 5 наклонена к горизонту под углом ар+ 30-35. Над подрезающим ножом 5 концентрично окружности "внешних кромок лопастей барабана 1 установлен направляющий кожух 6, к нижнему срезу которого жестко при помощи ребер 7 прикреплен козырек 8, предотвращающий выброс грунта вперед вверх мимо направляющей части А кожуха 6. Направляющая часть А кожуха 6 прикрываетбарабан 1 с лопастями по всей длине так, что касательная гп-п, проходящая через точку В верхнего среза кожуха 6, составляет с горизонталью угол а = 40-45. Этот угол является начальным углом метания. Длинадуги направляющей части А кожуха 6 равнарасстоянию между лопастями барабана 1, что необходимо для разгона порций...

Номер патента: 682605

Опубликовано: 30.08.1979

Авторы: Ветров, Власов, Уткин, Шемет

МПК: E02F 3/24

Метки: ковш, роторного, экскаватора

...формы с боковыми ветвями, наклоненными в направлении резания и снабженными резцами 3 и 4, и с Ъ- образной нижней ветвью с вершиной в сторону резания и внутрь ковша, с углами при вершинах о и р, обеспечивающими независимую работу установленных на ней резцов 5 - 7. При этом резцы 3 - 7 и резцы, симметрично установленные:на ветвях вто 10 рой половины ковша (на чертеже не обозначены), сориентированы таким образом, что их осевые плоскости проходят через расчетные траектории резания и образуют плоскостью симметрии ковша угол, равный15 углу естественного разрушения породы.Ковш работает следующим образом.При узких и высоких срезах, когда на. правление стрелы ротора в плане забоя близко к направлению передвижений эк. о скаватора, а ковш...

Номер патента: 684100

Опубликовано: 05.09.1979

Авторы: Альшиц, Касяненко, Марченко, Соколов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...ковша. Грунт при этом распределяется на транспортере равномерным слоем, что при работе экскаваторов с рабочими скоростями, близкими к максимальным, приводит к затовариванию транспортера, неравномерности выброса в 1 Оотвал, потере дальности выброса, снижению производительности.Целью изобретения является обеспечение равномерной Загрузки транспортирующего устройства грунтом, благодаря чему 15 обеспечивается повышение его пропускнойспособности и надежности.4100 Формула изобретения 683На фиг, 1 изображен общий вид рабочего органа; на фиг. 2 - то же, вид сверху.Рабочий 1 ФОрган включает в себя роторс установленными на нем ковшами 2, имеющими передние режущие кромки 3 изадние стенки ф 4, разгрузочное окно5; :транспортирующее устройство 6....

Номер патента: 685768

Опубликовано: 15.09.1979

Авторы: Долгин, Самохин, Шмаков

МПК: E02F 3/24

Метки: землеройная

...смонтирован шарнир 7 крепления плуга 3, Плуг 3 выполнен с выступом 8 для взаимодействия с ползуном 5 при его перемещении в сторонурабочего органа 2. Рабочий орган выполнен в виде фрезы, закрепленнойна валу 9,При перемешении рамы 1 со скоростью Ър, рабочий орган 2, врашаясь вокруг вала 9 со скоростью и,так же будет перемешаться в грунте25 со скоростью Чр, При этом на режущих элементах фрезы рабочего органабудут возникать силы резания, суммагоризонтальных проекций Р которыхбудет направлена в сторону противоЗщ,положную тяговому усилию Т, Одновре. Опубликовано 150979. Бюллетень Мо 34 (53) УДК 62 1, 871,Формула изобретения г Составитель Г. Туленинояо Т, Авдейчик Техред НаБабурка Корректор ЮаМакарен 5425/33 Тираж 77 ЦНИИПИ...

Номер патента: 685769

Опубликовано: 15.09.1979

Авторы: Бережной, Покормляк, Савова

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...производительностиэкскаватора при селективной выемкегорных пород эа счет снижения ихпотерь при разработке,Поставленная цель достигается тем,что ротор установлен на вертикальном валу с возможностью вращения вгоризонтальной плоскости, а разгрузочные части ковшей снабжены жесткозакрепленными на них лопатками,размещенными на нижнем торце ротора. Яа Фиг. 1 - рабочий орган роторного экскаватора, продольный разрез на фиг2 - то же, вид в плане,Рабочий орган роторного экскаватора включает расположенное в горизонтальной плоскости роторное колесо 1 с ковшами 2, размещенными с нижнего торцароторного колеса 1,6 85769 Формула иэ обр ет ени я Фи Составитель Л, Котельник Те е Н Бабурка ваекто Репаккто Т Ав Подписноеятета СССРкрытийвкая наб. д. 4 5...

Номер патента: 687191

Опубликовано: 25.09.1979

Авторы: Самохин, Соломонов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...грунтах известный рабочий орган имеет большую удельную энергоемкость,11 елью изобретения является улучшение условий резания рабочим органомпутем сообщения коинам колебательныхдвижений.Это достигается тем, что наружнаяповерхность копира выполнена волнистой,а копир установлен со стороны забоя.На фиг. 1 изображен рабочий орган,обший вид; на фиг. 2 - коип в забое,Рабочий орган экскаватора включает тоустановленный на раме 1 вращающийсяотносительно оси 2 обод 3 с шарнирнозакрепленными на нем ковшами 3, снабженными жестко закрепленными на нихподпружиненными рычагами 5. На конце 15рычагов смонтирован ролик 6, взаимодействующий с неподвижно установленшям взоне резания копиром 7 наружная поверхность которого выполнена волнистой.20Рабочий орган...

Номер патента: 691529

Опубликовано: 15.10.1979

Авторы: Киричек, Фарков

МПК: E02F 3/24

Метки: грунта, метатель, роторный

...ими и выбрасывается через раструбв кожухе 1. Выполнение лопастей 5 с относительным поворотом друг относительно друта и сР лечение эфкового груп Целью изобретения является офективного перемещения крупнокта,Поставленная цель достигается тем, что каж. гй из элементов метания выполнен иэ отдель. х лопастей, свободно установленных на осях друг от друга с возможностью их поворота.оказан предлагаемый метатель, фиг, 2 - сечение А-А на фиг. 1..2 Филиал ППП "Патент", . Ужгород, ул, Проектна 3чередованием с шайбами 7 позволяст дробить крупные куски грунта или обтекать нх, откло.няясь от радиального положения на осях 6, что позволяет очередному метательному элементу 4 ударить по этому куску грунта повторно до 5 разбивания его или выброса, Тем...

Номер патента: 702119

Опубликовано: 05.12.1979

Авторы: Гласко, Ермилов

МПК: E02F 3/24

Метки: грунта, метатель

...метагельтрунтавключа тока грунта в сопле 10. При перемешивании ет приводной вал 1, на котором смонтирова.смеси грунта с минеральным порошком и во. на ступица 2 со спицами 3, с которыми жест. дой происходит слипание частиц и интенсивное ко связан ротор, состоящий иэ колец 4, 5 и увеличение фрагментов грунта. Дальнейшее дви. лопаток 6. Снаружи метательзакрыт кожухом жение грунта через сопло 10 происходит внут.7, снабженными боковыми стенками 8. В ри попутного потока газа, движущегося со зна. верхней части к кожуху 7 жестко прикреплен то чительной скоростью, Далее полет грунта про. газовый коллектор 9, соединенный с источни- исходит в виде укрупненных фрагментов по ком сжатого воздуха (не показан), Газовый баллистической траектории в...

Номер патента: 712482

Опубликовано: 30.01.1980

Авторы: Андреев, Глазков, Корякин, Перексин, Рыбаков

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...процесса разрушения грунта.Целью изобретения является повышение усилия копания мерзлого грунта и снижение энергоемкости процесса резания,Это достигается тем, что рабочий орган оснащен лопастными турбинами с реактивными соплами, установленными в полой оси и жестко связанными с ротором, при этом сопла турбин имеют обратные клапаны.На фиг, 1 изображено рабвание роторного экскаваторафиг. 2 - то же, вид сверху,Ковши 1 ротора 2, закрепленного на пустотелой оси 3, имеющей боковой профильный срез, выполнены с пустотелым дном, которое является газоводом, подводящим горячий газ к соплам 4, расположенным между зубьями ковша, Снаружи в торцах пустотелой осц установлены газодинамическце устройства 5 ц 6, а внутри турбины 7 и 8, жестко соединенные с...

Номер патента: 717226

Опубликовано: 25.02.1980

Автор: Трянин

МПК: E02F 3/24

Метки: грунта, метатель

...сторон лопатки в атмосферу, отбрасывая грунт в отвал, В дальнейшем цикл повторяется, но уже пи обратном движении рычагов,3 . 7172 нец рычага 2 шарнирно крепитая к раме, а другой свободно скользит в лопатке 5, Корпус лопаткиимеет отверстия 6, которые могут перекрываться отсечными заслонками 7, имеющими отверстия 8 при 5 чем один конец отсечных заслонок 7 опираечся на пружину 9, а другой присоединен к сердечнику электромагнита 10, Боковины корпуса лопатки образуют полость, в которую поступает сжатый воз дух по трубопроводу 11 через электромагнитныйвоздушный клапан 12, Управ ление гидроцилиндрами 3, электромагнитами 10 и клапаном 12 осуществляется "конпевым выключателем 13, установленным на раме метателя, На лопатке установлен ролик 14 с...

Номер патента: 721507

Опубликовано: 15.03.1980

Авторы: Гласко, Ермилов

МПК: E02F 3/24

Метки: грунта, метатель

...На цдружцой поверхности ротора расположена кольцевая камера 4, разделенная на отсеки 5 перегородками 6. Отсеки 5 находягциеся и зоне разгона грунта Чрд,-, сообщаются с источником отсосд воздуха, например, вакуумным насосом (условно не показано) посредством трубопроводов 7, расположеццых ца роторе, через каналы 8 в ступице 9, через полость 10 и радиальный кзцал 11 и осевой канал 12 оси 13. Уплотнение осуществляется с помощью рсгулировочной гайки 14, торцового уплотнения 15 и втулки 16. Ступица ротора 9 установлена цд втулке 16 посредством подшипников 17. Привод ротора во вращение осуществляется через зубчатый венец 18, жестко закрепленный на ступице 9. Разгрузка грунта осуществляется конусным диском-звакуатором 19, расположенным в...

Номер патента: 723043

Опубликовано: 25.03.1980

Авторы: Богуславский, Зайцев, Марьянченко, Шкуротяный

МПК: E02F 3/24

Метки: ложа, профилирования, трубопровода

...в противополож 2 Оных направлениях, при этом качающаясярама оснащена кожухом с отражателями.На фиг. 1 изображено предлагаемое устройство, вид сзади; на фиг. 2 - то же,вид сверху,Устройство для профилирования ложа включает базовую машину 1 и навесное оборудование, состоящее из стойки 2 с гидроцилиндром 3, шток которого соединен с корпусом качающегося механизма 4 с подвешенной на нем рамой 5, жестко связанной с направляющим кожухом 6, снабженным отражателями 7, а в подшипниках рамы уста-. новлены параллельные роторы 8 и 9 с режущими и выбросными лопатками, торцы которых расположены в одних вертикальных плоскостях. Для вращения роторов в противоположных направлениях предусмотрены отдельные приводы 10 и 11.Работа устройства заключается в...

Номер патента: 723044

Опубликовано: 25.03.1980

Авторы: Козарь, Паршкин, Пищев, Селезнев

МПК: E02F 3/24

Метки: грунта, метатель

...плоскости.Метатель работает следующим образом.Ротор 1 раскручивается приводом 2 до расчетного числа оборотов, после чего питающее устройство 9 подает материал в центральную часть ротора 1, где он захватывается лопатками 4 и внутренней поверхностью ротора и начинает раскручиваться вместе с ротором, т.е. окружная скорость куска материала возрастает с Чнн = О, до Чкн =г м/с, где и - номинальное чисконло оборотов ротора метателя, г - кратчайшее расстояние от центра ротора до местоположения куска материала. При этом материал перемещается от центральной части ротора к его периферии под действием центробежной силы Хц=- ", где гп - масса куска материала. На самом краю ротора 1 материал задерживается заслонками 5, удерживаемыми в вертикальном...

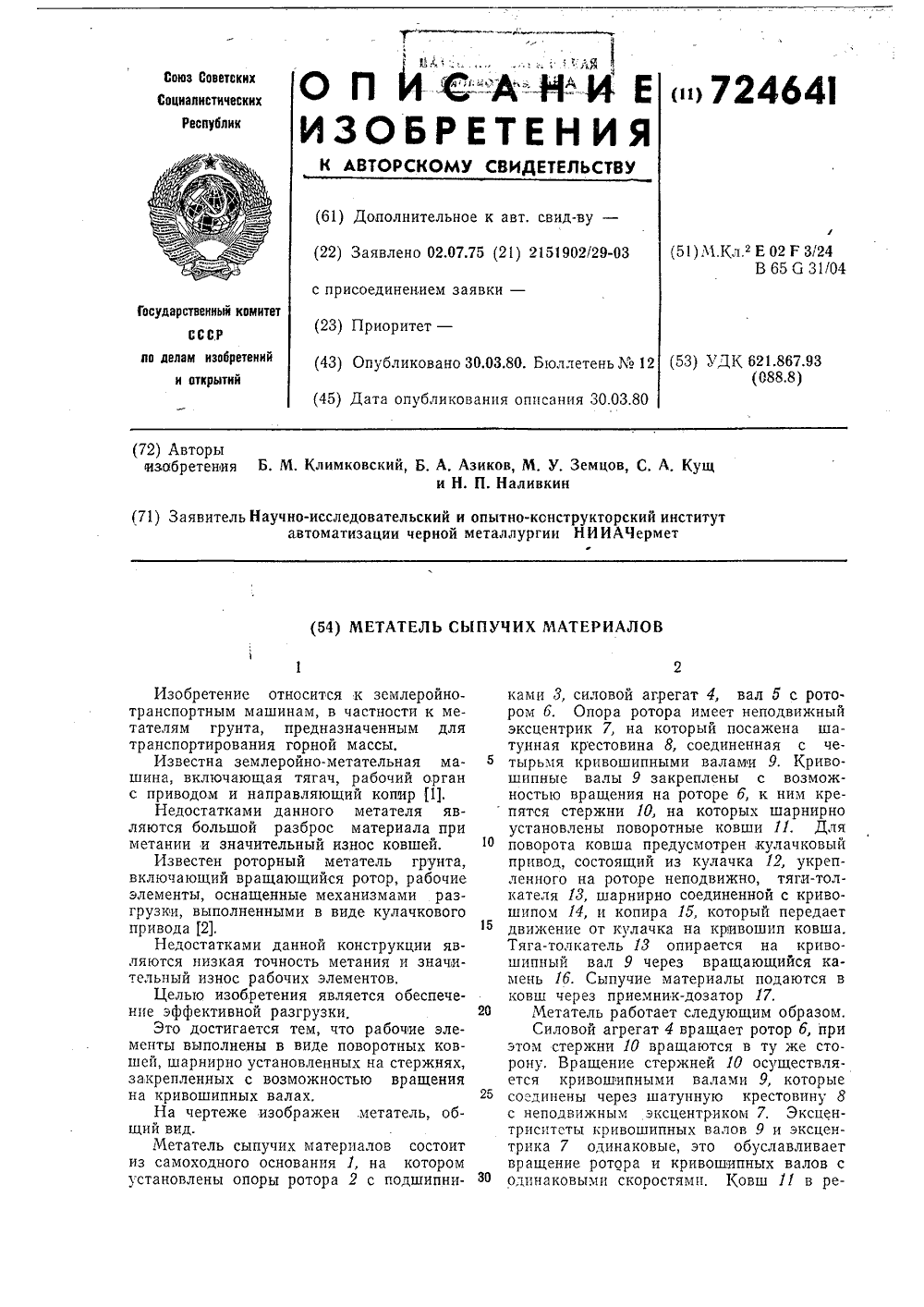

Номер патента: 724641

Опубликовано: 30.03.1980

Авторы: Азиков, Земцов, Климковский, Кущ, Наливкин

МПК: E02F 3/24

Метки: метатель, сыпучих

...состоящий из кулачка 12, укрепленного на роторе неподвижно, тяги-толкателя 18, шарнирно соединенной с криво- шипом 14, и копира 1 б, который передает вижение от кулачка на кривошип ковша.Тяга-толкатель 18 опирается на кривошипный вал 9 через вращающийся камень 1 б. Сыпучие материалы подаются в ковш через приемник-дозатор 17.20 Метатель работает следующим образом.Силовой агрегат 4 вращает ротор б, приэтом стержни 10 вращаются в ту же сторону, Вращение стержней 10 осуществляется кривошипными валами 9, которые соединены через шатунную крестовину 8 с неподвижным эксцентриком 7. Эксцентриситсты кривошипных валов 9 и эксцентрика 7 одинаковые, это обуславливает вращение ротора и кривошипных валов с ЗО одинаковымн скоростями. Ковш 11 в ре;6 Р...

Номер патента: 726273

Опубликовано: 05.04.1980

Автор: Лингайтис

МПК: E02F 3/24

Метки: грунта, метатель

...последовательно под прямым (лопасть а), тупым(лопасть б) и острым (лопасть в) углами к касательной к поверхности ротора в .месте креплениялопастей 4,Метатель работает следующим образом.Грунт захватывается лопастями 4и перемещается в зону выброса. Приэтом центры массы грунта, находящегося на лопастях а, б, в, находятсяна неодинаковом расстоянии от внутренней поверхности неподвижного кожуха726273 Формула изобретения 1. Движение грунта по лопасти в происходит по наклонной пльскостй- вниз,и потому основная масса грунта соби рается на конце лопасти, движение жегрунта по лопасти б происходитпонаклонной плоскости вверх, а потомуосновная масса грунта не ус певает переместйться к концулопасти, и центр массы грунта на этой лопасти находится...

Номер патента: 729316

Опубликовано: 25.04.1980

Автор: Белоусов

МПК: E02F 3/24

Метки: землеройно-метательной, орган, рабочий

...8 и входной 14 диффузоры ствола, соединенные вместе, образуют . камеру сжатия, в которой газогрунтовый поток притормаживается и расщиряетфя, кинетическая энергия переходит в потенциальную энергию давления. В выходном диффузоре 8 образуются вихревые зоны, препятствующие расширению газовой струи. Вентилятор 11 через кольцевой воздуховод 10 и щели 9 отсасывает изпограничного слоя заторможенные частицы газа, прежде, чем они оторвутся отстенки, и этим уменьшается толщинапограничного слоя. Позади отсасывающей щели пограничный слой вновь приобретает способность преодолевать возрастающее давление и, таким образом, место отрыва смещается вниз по потоку, что уменьшает потери в диффузоре 14 ствола 3 и в его начальном участке9316 1 о 20 ЗО...

Номер патента: 729317

Опубликовано: 25.04.1980

Авторы: Дивин, Самохин

МПК: E02F 3/24

Метки: орган, рабочий, фрезерный

...усиленияна режущую пластину, лопатка продолжает поворачиваться, а угол резания иусиление на режущей пластине нарастают, что приводит к перегрузке узловтрансмиссииС целью сокращения угла резанияпри деформации амортизаторов рабочийорган снабжен жестко установленнымина дисках кронштейнами, свободные концы которых связащы с режущими элементами посредством шарнирно соединенных с ними тяг.На чертеже изображен рабочий сргвн,общий вид.Составитель Л. КотельниковаРедактоР Е. Полионова ТехРед М, Петко КоРРектоР Г, Решетник 6/29 Тираж 713ЦНИИПИ Государственного комтетапо делам изобретений и открыт113035, Москва, Ж, Раушская ПодписноеСССР каэ аб., д. 4/ илиал ППП "Патент, г, Ужгород, ул. Проектная, 4 3 72На вану 1 роторного рабочего органа...

Номер патента: 734349

Опубликовано: 15.05.1980

Автор: Шаволов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...установки в зоне грунта донного листа 11, скрепленного с неподвижной рамой 10. Валы 7, 6 и 4 оборудованы 1 ф эксцентриковыми шейками, кривошипами, последовательно соединенными друг с другом посредством тяг-шатунов 12. Кривошипы валов 7, 6, 4, связанные шатуном 12, вместе со станиной, по которой поднимается ротор 1, несущий валы 7, 6, 4, составляют шарнирный механизм двойного параллелограмма. Двойной параллелограмм включает в качестве составных звеньев кривошипы верхнего вала 7 и тягу-шатун 12. Дополнительными элементами, позволившими об ф разовать двойной параллелограмм, являются кривошипы среднего 6 и нижнего 4 валов, а также станина в виде ротора 1.Работает устройство следующим образом.пВращение ротора 1 осуществляется по часовой...

Номер патента: 735708

Опубликовано: 25.05.1980

Авторы: Бух, Гусак, Ситкарев

МПК: E02F 3/24

Метки: копания, многоковшовый, поперечного, цепной, экскаватор

...- повйшение надежности путем уменьшения изгибающего момента в ков шовой раме.Это достигается тем, что ковшовая рама снабжена ползуном, шарнирно соединенным с верхним строением базовой машины с помо. щью тяг. При этом тяги установлены под острым углом к ковшовой раме,На фиг. 1 изображен экскаватор, вид сбоку; на фиг. 2 - рабочее оборудование при нижнем чертвтнии; на фиг. 3 - разрез А-А,на фиг. 1 (подвижное соединение ползуна.с звеном ковшовой рамы).Рабочее оборудование цепного экскаватора имеет ковшовую раму 1, подвешенную на канатах 2 к пилону 3, ползун 4, присоединен. ньш жесткими тягами 5 к элементам 6 рабочего оборудования, шарнирно.соединеннътми с верхней надстройкой 7 и ковши 8.735708 3При изменении положения ковшовой рамы для...

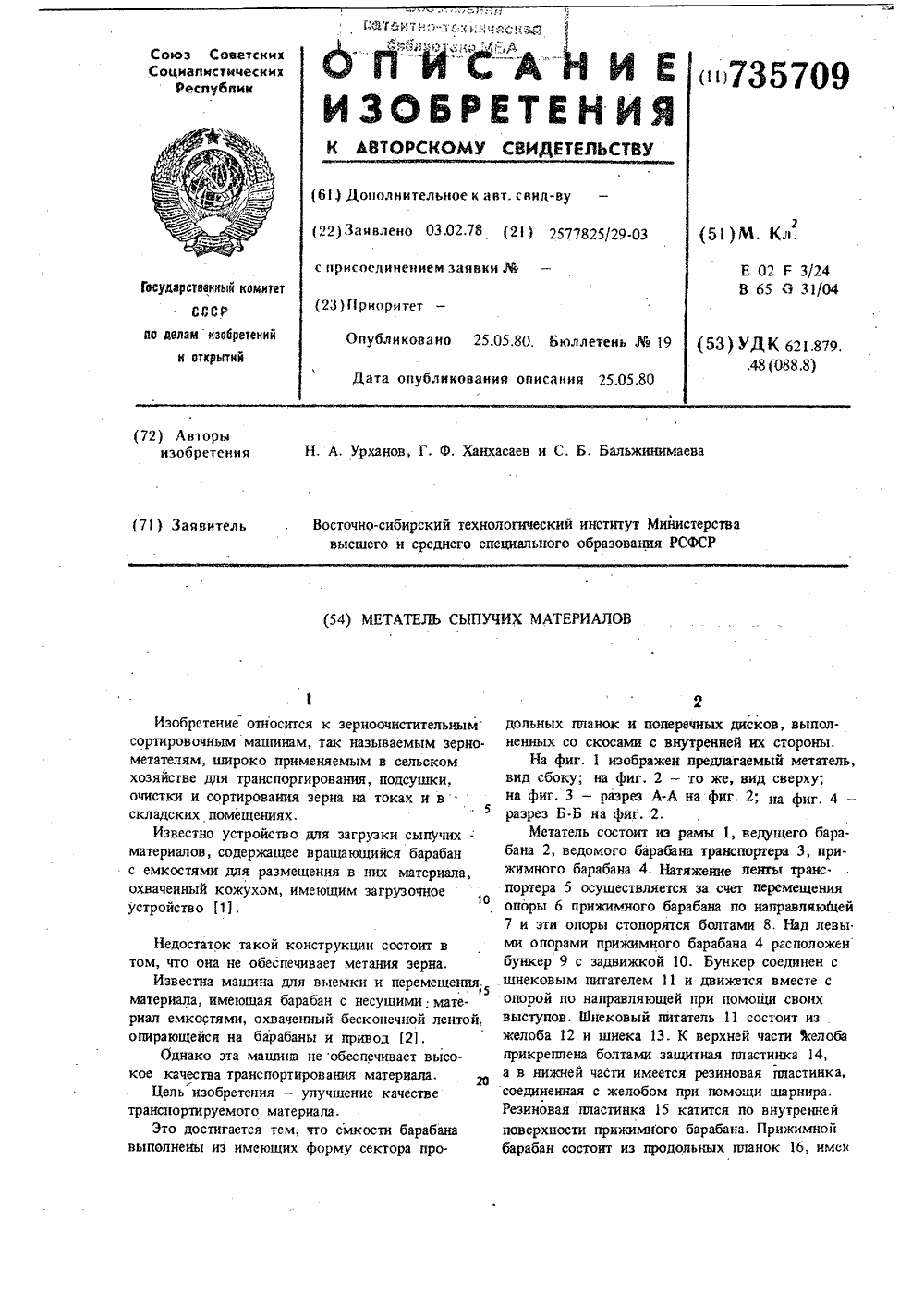

Номер патента: 735709

Опубликовано: 25.05.1980

Авторы: Бальжинимаева, Урханов, Ханхасаев

МПК: E02F 3/24

Метки: метатель, сыпучих

...передачу 19. Шнековому питателюдвижейие передается через клиноременную пе.редачу 20 от ведомого барабана. На рамеукреплен винтовой механизм 21 для регулирования наклона машины к горизонту, т,е, дляизменения угла метания зерна. Внизу под рамойимеются колеса 22 для перемещения машины.Метатель работает следующим образом, Зер.но, подлежащее очистке и сортированию, подается шнековым питателем 11 из бункера 9 в 15сквозные бгверстия прижимного барабана 4,расположенные в четйре ряда по всей окружности барабана. Эп отверстия снизу прикрьгва.ются транспортерной лентой 5 и имеют прямо.угольную форму размерами 60 х 120 мм, Глубинаэтих отверстий достигает 100 мм и ониобразованы продольными планками 16 и поперечнымидисками 17 прижимного барабана,...
