Метатель сыпучих материалов

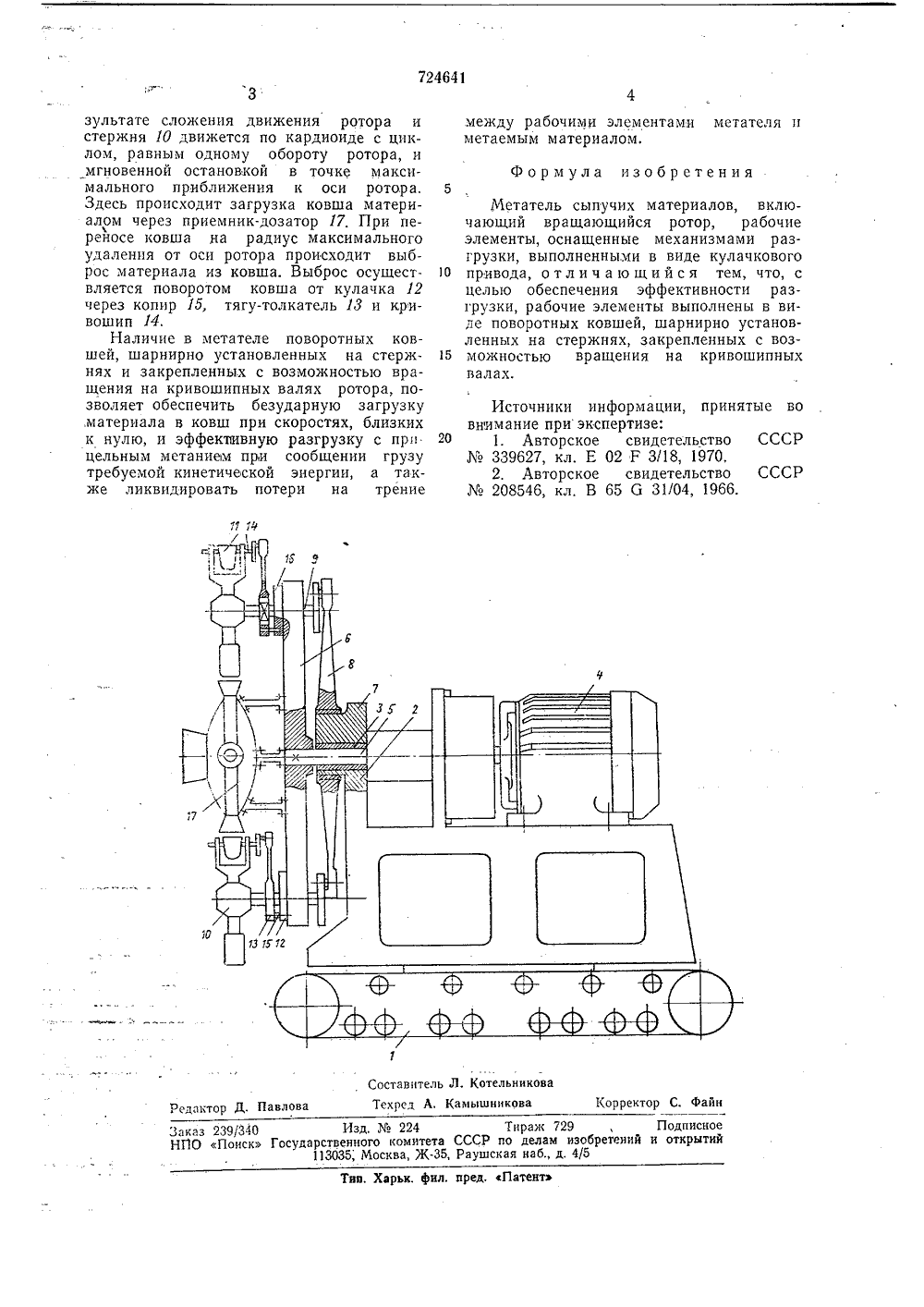

Т11 А .:. ": " ЛЯАИЗОБР ЕТЕ Н И Я о72464 Союз Советских Социалистических Республик(45) Дата опубликования описания 30.03.80ло делам изобретений и открытий(71) Заявитель Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии НИИАЧермет(54) МЕТАТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к землеройнотранспортным машинам, в частности к метателям грунта, предназначенным для транспортирования горной массы,Известна землеройно-метательная машина, включающая тягач, рабочий орган с приводом и направляющий копир 11.Недостатками данного метателя являются большой разброс материала при метании и значительный износ ковшей,Известен роторный метатель грунта, включающий вращающийся ротор, рабочие элементы, оснащенные механизмами разгрузки, выполненными в виде кулачкового привода 12.Недостатками данной конструкции являются низкая точность метания и значительный износ рабочих элементов.Целью изобретения является обеспечение эффективной разгрузки,Это достигается тем, что рабочие элементы выполнены в виде поворотных ковшей, шарнирно установленных на стержнях, закрепленных с возможностью вращения на кривошипных валах,На чертеже изображен,метатель, общий вид.Метатель сыпучих материалов состоит из самоходного основания 1, на котором установлены опоры ротора 2 с подшипниками 3, силовой агрегат 4, вал б с ротором б. Опора ротора имеет неподвижный эксцентрик 7, на который посажена шатунная крестовина 8, соединенная с че тырьмя кривошипными валами 9. Кривошипные валы 9 закреплены с возможностью вращения на роторе б, к ним кре пятся стержни 10, на которых шарнирноустановлены поворотные ковши 11. Для поворота ковша предусмотрен,кулачковый привод, состоящий из кулачка 12, укрепленного на роторе неподвижно, тяги-толкателя 18, шарнирно соединенной с криво- шипом 14, и копира 1 б, который передает вижение от кулачка на кривошип ковша.Тяга-толкатель 18 опирается на кривошипный вал 9 через вращающийся камень 1 б. Сыпучие материалы подаются в ковш через приемник-дозатор 17.20 Метатель работает следующим образом.Силовой агрегат 4 вращает ротор б, приэтом стержни 10 вращаются в ту же сторону, Вращение стержней 10 осуществляется кривошипными валами 9, которые соединены через шатунную крестовину 8 с неподвижным эксцентриком 7. Эксцентриситсты кривошипных валов 9 и эксцентрика 7 одинаковые, это обуславливает вращение ротора и кривошипных валов с ЗО одинаковымн скоростями. Ковш 11 в ре;6 Р уСоставитель Д. КотельниковаРедактор Д. Павлова Техред А, Камышникова Корректор С. Фай Изд, ЛЪ 224 Тираж 729, Подписноесударствеиного комитета СССР ио делам изобретений и открытий 113035; Москва, Ж.35, Раушская иаб., д. 4/5. Харьк. фил. пред, Патент зультате сложения движения ротора и стержня 10 движется по кардиоиде с циклом, равным одному обороту ротора, и мгновенной остановкой в точке максимального приближения к оси ротора. Здесь происходит загрузка ковша материалом через приемник-дозатор 17. При переносе ковша на радиус максимального удаления от оси ротора происходит выброс материала из ковша. Выброс осуществляется поворотом ковша от кулачка 12 через копир 15, тягу-толкатель 13 и кривошип 14,Наличие в метателе поворотных ковшей, шарнирно установленных на стержнях и закрепленных с возможностью вращения на кривошипных валях ротора, позволяет обеспечить безударную загрузку .материала в ковш при скоростях, близких к нулю, и эффектавную разгрузку с прицельным метанием прои сообщении грузу требуемой кинетической энергии, а также ликвидировать потери на трение между рабочими элементами метателя иметаемым материалом,Метатель сыпучих материалов, включающий вращающийся ротор, рабочие элементы, оснащенные механизмами разгрузки, выполненными в виде кулачкового 10 привода, отлич ающийся тем, что, сцелью обеспечения эффективности разгрузки, рабочие элементы выполнены в виде поворотных ковшей, шарнирно установленных на стержнях, закрепленных с воз можностью вращения на кривошипныхвалах. Источники информации, принятые вовнимание при экспертизе;20 1. Авторское свидетельство СССР339627, кл. Е 02 Г 3/18, 1970.2. Авторское свидетельство СССР208546, кл, В 65 6 31/04, 1966.
