E02F 3/24 — роторы; рабочие органы роторов; приводы роторов

Номер патента: 242049

Опубликовано: 01.01.1969

Авторы: Догадин, Изаксон, Ильгисонис, Лившиц, Недокучаев, Пащенко, Цой

МПК: E02F 3/24

Метки: орган, равочий, роторного, экскаватора

...к сереежущих вш вытружки, езанный Благодаряжущими элемется с двухдействующихсрезать струишить ширинусоответственндействующих тому что стружка боков ентами не сминается, а п сторон, уменьшается в на ротор усилий. Это по ку большого сечения и стружки, снимаемой к о уменьшив величину на них. ыми ре- одрезаеличина зволяет уменьовшами, усилий,Этп факторы в совность получить в ротораспределение усилш25 по окружности роторконструкциях,озможиятное тени и ующих купности дают вре более благопрезания во вречем в сущест орган состоит 2 и находящи сторонам ротор 3, которые ра ив друга по шиз режущих э рму с горизон или наклонным из роторного колеса хся между ковшами а боковых режущих сположены попарно рине колеса.лементов имеет Г-обтальными 4 и...

Номер патента: 244208

Опубликовано: 01.01.1969

Авторы: Вартанов, Всесоюзный, Догадин, Ильгисонис, Лившиц

МПК: E02F 3/24

Метки: 244208

...зубчатых венцов.На чертеже схематично показано сменное оборудование, установленное на роторном экскаваторе.Предлагаемое сменное оборудование к ротору экскаватора состоит из роторной стрелы 1, ротора 2, ковшей 3 и двух рыхлителей 4, состоящих из колец б, монтируемых посред. ством шариковых кругов б с обеих сторон ротора 2 и резцов 7. Кольца Б имеют зубчатые венцы 8, сцепляющиеся с шестернями 9 привода рыхлителей. Привод включает электродвигатель 10, редуктор 11, карданный вал 12 и конический редуктор 13 с предохранительной муфтой И,При включении электродвигателя рыхлителиполучают вращательное движение через редуктор, карданный вал, конический редуктор шестерни и зубчатые венцы.5 Рыхлители и ротор вращаются в противоположных направлениях,...

Номер патента: 244210

Опубликовано: 01.01.1969

Авторы: Абезгауз, Гальперин, Домбровский, Сотников

МПК: E02F 3/24

Метки: ковш, роторного, экскаватора

...чертеже изображен ковш в трех проекциях.Режущая кромка 1 в средней части имеет криволинейное очертание, вогнутое внутрь ковша. Вогнутость проходит не только в плоскости резания, но и в плоскости, перпендикулярной к направлению резания (вверх). Съемные зубья 2, расположенные по краям ковша 3, имеют полукруглые очертания, соответствующие режущей кром ке, благодаря чему достигается равномерное распределение нагрузки по ширине. Зубья 2 выступают закромку ковша не только в направлении резания, но и в направлении любой возможнойподачи, т. е. вниз и в стороны. Такая форма5 профиля режущей кромки и расположениесъемных зубьев по отношению к этой кромкепозволяют всю основную работу по разрушению грунта проводить съемными зубьями.Боковые стенки...

Номер патента: 244944

Опубликовано: 01.01.1969

Авторы: Агатов, Лисивенко, Минаев, Тар

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...содержащий раму и ротор с ковшами, отличающийся тем, что, с целью повышения эффективности его работы в липких грунтах, на раме установлен профильный кулачок, взаимодействующий с роликом, смонтированным на конце рычага, соединенного с задней стенкой ковша посредством упругого элемента.2. Рабочий орган по п, 1, отличающийся тем, что упругий элемент выполнен в виде торсионного вала, один конец которого жестко закреплен на задней стенке ковша, а другой на ободе ротора. Известен рабочий орган рот о экскаватора, содержащий раму и ро ковшами.Однако известные рабочие ы недостаточно эффективны для р в липких грунтах.5Для повышения эффективности работы в липких грунтах на раме описываемого рабочего органа установлен профильный кулачок,...

Номер патента: 246399

Опубликовано: 01.01.1969

Авторы: Бух, Государственный, Коркушко, Проектный, Стол, Трофимов, Хазанет

МПК: E02F 3/24

Метки: карьерного, орган, рабочий, роторного, экскаватора

...по фазе. Порода, не задерживаясь на щите, поступает на приемный транспортер роторной стрелы. ПредмРабочий орган ватора, включаю разгрузочный щи с целью предотв зания экскавиру зочный щит, посл каждая из котор закреплена на смонтированный вый вал. т изобретен Известен рабочий орган карьерного ротор ного экскаватора, включающий раму, ротор, ковши и разгрузочный щит.Налипание и намерзание экскавируемых пород на разгрузочный щит значительно снижает эксплуатационную производительность этого рабочего органа в связи с уменьшением пропускной способности разгрузочного щита и необходимостью остановки экскаватора для его очистки.В предлагаемом рабочем органе разгрузочный щит выполнен с секциями, каждая из которых одним концом шарнирно...

Номер патента: 248305

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Новожилов, Теркель

МПК: E02F 3/24, G01L 5/16

Метки: испытания, роторных, стенд, экскаваторов

...тележки.Шестерни 2 взаимодействуют с рейками 17 ротора 9 испытуемого экскаватора и связаны через механизм б с передачей 4.Устройство 3 выполнено с нагрузочным рычагом 13, шарнирно закрепленным на неподвижной раме 11. На конце рычага имеется каток 18, опирающийся на грунт.В исходном положении тележка вводится в пространство между нижней рамой экскаватора и его ротором. Затем ротор поднимается таким образом, чтобы катки тележки встали на беговые дорожки ротора, а загрузочные шестерни вошли в зацепление с его рейками. После установки рамы 11 с рычагом 13 на раму экскаватора и присоединения замыкающей передачи к одному из первичных валов привода ротора.монтаж стенда на машину заканчивается.Стенд работает от двигателя испытуемой машины....

Номер патента: 251471

Опубликовано: 01.01.1969

Авторы: Аболишин, Гармаш, Заплетников, Свищев, Сероштан, Стол, Федотов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...отпривода через шестерню 5, жестко связанную со ступицей 2, ободом 4, ковшами 6 с тягами (О, разгрузочным корпусом 8 и обоймой 8, Ковши, шарнирно связанные с ободом, вращаются относительно центра О, а днища ков- О шей с тягами 10 и обоймой 8 - относительноцентра О, эксцентрпковой втулки 7, В результате получается, что каждый ковш имеет качающиеся движения относительно шарнира, связывающего ковш с ободом.5 Для рабочего органа с гравитационной разгрузкой эксцентрпковая втулка 7 своим эксцентрисцтетом направлена вверх, Тогда ковши, находящиеся в забое, поворачиваются относительно обода против направления враще ния ротора, образуя рациональные углы резания, а ковши, находящиеся в секторе разгрузки, поворачиваются по направлению движения...

Номер патента: 252935

Опубликовано: 01.01.1969

Автор: Агулов

МПК: E02F 3/24

Метки: оборудование, рабочее, роторного, экскаватора

...ригелей 3, ковшей 1, укрепленных на роторном колесе, обечайки, выпал ненной в виде гибкой ленты.Гибкая лента состоит из отдельных жестких элементов 5, шарнирно соединенных между. собой, и располагается ме кду основным и вспомогательным ободами по внутреннему ра диусу роторного колеса, Гибкая лента опирается на направляющие 6, 7 и 8, выполненные по радиусу и укрепленные на роторном колесе так, чтобы гибкая лента имела минимальное расстояние до ригелей Л. Один конец 30 пбкой лепты присоединен к оголовку стрелы ротора 9 через проушину 10, пхсюп 1 уго возможпосгь продольного и радиального перемещсгшс Относи гельпо своей оси.Шит 1 и барабапньй пгггатель 12 крепятся к оолавк, стрелы ротора 9.Прп впашенпп роОрнага колеса ковш 4 своей кромка...

Номер патента: 252938

Опубликовано: 01.01.1969

Автор: Рудак

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...соединены общим трубопроводом (на чертеже не показан), в который встроены размещенные на роторном колесе гидронасос б с устройством 7 для подвода электроэнергии, гидроаккумулятор 8, предохранительный клапан 9 с усгройством 10 для подачи сигнала на отключение привода. Рабочий орган работает следующим образом,Крутящий момент от крестовины зубчатогоколеса к роторному колесу передается с по мощью гидроцилиндров, При этом вал не несет крутящего момента. Утечки из гидросистемы восполняет гидронасос, питающийся электроэнергией с помощью устройства для подвода электроэнергии. Амплитуды колебаний дав ления в гидроцилиндрах, возникающие из-занеравномерных усилий копания, уменьшаются гидроаккумулятором 8. При наезде на препятствие роторное...

Номер патента: 253669

Опубликовано: 01.01.1969

Авторы: Варбузов, Карпов, Колосков, Шевченко

МПК: E02F 3/24

Метки: лопастной, метатель

...ный лоток и прин с целью повышен тателя, в каждой образован паз, в 3 О перемещения устаИзобретение относится к транспортным устройствам, применяемым в землеройных машинах непрерывного действия для разработки траншей, котлованов и т. п.Известны такого рода устройства, содержащие неполноповоротные лопасти, приемный лоток и привод.Целью настоящего изобретения является повышение производительности метателя, для чего в каждой неполноповоротной лопасти образован паз, в котором с возможностью перемещения установлен ведущий палец, закрепленный на свободном конце кривошипа привода. Кроме того, на ведущем пальце каждого кривошипа посредством роликов закреплена подвижная лопатка,На фиг. 1 представлен лопастной метатель, общий вид; на фиг, 2 -...

Номер патента: 259707

Опубликовано: 01.01.1970

Автор: Бугаев

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...роторного 0 колеса выполнены в виде закрепленных наего поверхности лемехов, отвал каждого из которых установлен под углом к поперечной осп роторного колеса, а на раме рабочего органа смонтирован дополнительный транспор тер, соединенный посредством, например, цепи с хвостовым барабаном основного конвейро, ко ер а.2. Рабочий органтем, что отвал каждческую внутреннюю п стано срез феричИзвестеч рабочий орган роторного экскаватора, включающий раму, роторные колеса с режущими элементами и конвейер.С целью уменьшения усилия резания, режущие элементы каждого роторного колеса предлагаемого рабочего органа выполнены в виде закрепленных на его поверхности лемехов, отвал каждого из которых установлен под углом к поперечной оси роторного колеса, а на...

Номер патента: 260530

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Длоугий, Санитарно, Специальных, Цупиков

МПК: E02F 3/24, E02F 5/08

Метки: резцовая, фреза

...и раба ризонтальном дви режущие кромки, пи наплавкой соотятие резца из гнезления штифта-фикзано). 0 Резцовая гану машин ющая хомут отличало щая снятия стру 5 личных нап ставным из бой посред полуколец,чатого рабИзвестна резцовая фреза к трбсчему органу машины для пшей, включающая хомут с укр а нем резцами.Однако известная фреза не обеспечивает снятия стружки при совершении рабочим органом вращения, вертикального возвратно-поступательного и горизонтального перемещений,Предлагаемая резцовая фреза позволяет производить съем стружки в различных направлениях.Достигается зто выполнением ее хомутасоставным из отдельных полуколец, соединенных между собой посредством шарнира и клинового замка. Полукольца имеют пазы для выступов, трубчатого...

Номер патента: 269021

Опубликовано: 01.01.1970

Авторы: Арендт, Днепров, Николаев, Соколов

МПК: E02F 3/24

Метки: наклонными, орган, рабочий, роторного, рытья, стенками, траншей, экскаватора

...плоскости, а своим нижним концом жестко прикреплен посредством штанги к нижней раме, причем режущие кромкц каждого ножевого откоснцка расположены симметрично под углом друг к другу. 15 Известны рабочие органы роторных экскаваторов для рытья траншей с наклонными стенками, включающие роторное колесо, верхнюю и нижнюю рамы и ножевые откосники.С целью сиикения тягового усилия и обес печения устойчивости стенок траншеи предлагается рабочий орган экскаватора, в котором каждый ножевой откосник шарнирно прикреплен своим верхним, передним по ходу движения экскаватора, концом к верхней раме с 10 возможностью перемещения в горизонтальной плоскости, а своим нижним концом жестко прикреплен посредством штанги к нижней раме, причем режущие кромки...

Номер патента: 270604

Опубликовано: 01.01.1970

Автор: Литвинов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...Один к другому и к продольной оси стрел дискамц. 11 д 1 аждом из ков закреплены под углом к нему ковши.1 а чертеже показан ОписыВаемь 1 Н рабо чий орган в разрезе.Рабочий орган ротор ного экскаватора включает ротор 1, состоящци из двук дисков, обечайку 2, приемный бдрдоац Л ц ленту 4 конвейера, срсдсгва креилсИя 5 ротора ца стреле, привод 6 и стрелу 7,Рабочий орган дейсгвуег следующим обра, 1,ве половицы ротора, установленные под углом одна к другой и к продольцой оси стрелы и сцабжеццыс консольными ковп ами, которые, в свою очередь, усгдцовлецы под углом к плоскости данной половины ротора, приводятся во врашение от привода, установленного на стреле таким образом, чго ковш одной цолОВинь ротора В цг)ОИссе врацени 1 зако дят за ковши...

Номер патента: 271389

Опубликовано: 01.01.1970

МПК: E02F 3/24

Метки: 271389

...сектором, соединенным, в свою очередь, с рамой стрелы посредством электроизолятора.На чертеже показано описываемое рабочее оборудование, включающее ротор 1 с ковшами 2 и запорным сектором 3, установленный на стреле 4. На раме 5 этой стрелы 4 закреплен электроизолятор 6, соединяющий ее с запорным сектором 3. С сектором 3 соединен анод 7 источника 8 постоянного тока, установленного в кузове экскавагора, катод 9 которого соединен с ротором.Оборудование функционирует следующим образом. При вращении ротора 1 грунт, по.тупающий в ковши 2, находится между запорным сектором 3, соединенным с анодом 7 источника постоянного тока, и стенками ковшей 2, соединенными через металлоконструкцию ротора 1 с катодом 9,Благодаря эффекту электроосмоса...

Номер патента: 272150

Опубликовано: 01.01.1970

Автор: Владимиров

МПК: E02F 3/24, E02F 3/26

Метки: институт, калинин, лапатинагосударственный, научно-исследовательский, проектный, промышленности, угольной, шмеркович

...колесо рабочего органа роторного экскаватора, включающее обод и ступицу, имеет недостаточную степень жесткости, что не позволяет использовать его прп разработке крепких пород.Целью настоящего изобретения является повышение жесткости роторного колеса. Для этого его обод выполнен по ширине составным из секций, центральная из которых по периметру имеет окна для ковшей, а одна из крайних выполнена со ступицей.Е 1 а фиг. 1 изображены секции роторного колеса; па фиг. 2 - роторное колесо в собранном виде, разрез.Роторное колесо состоит пз центральной секции 1, которая по периметру имеет окна 2 для ковшей, и двух крайних, одна 3 из которых вь ляетсяТако чивает прочны экскава редмет изобре тя Роторпое колесо рабочегоэкскаватора,...

Номер патента: 273499

Опубликовано: 01.01.1970

Авторы: Владимиров, Государственный, Проектный, Шмеркович

МПК: E02F 3/24, G01L 1/22, G01L 1/26 ...

Метки: испытания, оборудования, рабочего, роторного, стенд, экскаватора

...фигурные пазы, в кразмещены мерные элементы, опирающи10 рабочее оборудование,оборуизобретени еда Стенд для испытания рабочего 5 ния роторного экскаватора, включа чее оборудование и мерную рачку элементачи, от,гичаюигийся тем, чт определения силы копания, в мер выполненной коробчатого сечения 0 для пропуска экскавируемой поро ваны фигурные пазы, в которых мерные элементы, опертые на раб дование, оборудовающий рабос мерными о, с целью ной рамке, с проемом ды, образоразчещсны очее оборуИзвестны стенды для испытании оборудования роторного экскаватора, включающие рабочее оборудование и мерную рамку с мерными элементами.Целью данного изобретения является определение силы копания,Достигается это тем, что в мерной рамке, выполненной...

Номер патента: 273737

Опубликовано: 01.01.1970

Авторы: Малахов, Семенов

МПК: E02F 3/24, E02F 7/02

Метки: орган, рабочий, роторного, экскаватора

...вызывает заклинивание роторного колеса и износ его и запирающего устройства.Цель изобретения - уменьшение потерь грунта при перегрузке. Достигается это тем, что барабанный транспортер-питатель имеет диаметр, увеличивающийся по длине барабана, причем максимальный диаметр расположен в зоне окончания разгрузки ковшей.На чертеже показан предложенный рабочий орган.Рабочий орган состоит из бескамерного ротора 1 с ковшом 2 и приводом, барабанного транспортера-питателя 3 с приводом 4 и запирающего сектора 5.Барабанный транспортер-пптатель выполнен с переменным диаметром, причем наибольший диаметр имеет торец барабана, расположенный в зоне окончания выгрузки ковшей,что обеспечивает различные окружные скорости и, как следствие, различную...

Номер патента: 275864

Опубликовано: 01.01.1970

Авторы: Баландинский, Ганзен, Дашков, Жабин, Занов, Карпов, Кочев, Центральный

МПК: E02F 3/24

Метки: грунта, метатель, роторный

...к плоскости вращения ротора. Конусный диск смонтирован на кронштейне, прикрепленном к оси метателя с помощью, например, зубчатых полумуфт и,винтового, прижима.На фиг. 1 схематически изображен предложенный метатель грунта; на фиг. 2 - то же, разрез по А - А на фиг. 1.Роторный метатель грунта содержит ротор 1, выполненный в поперечном сечении с вогнутой криволинейной поверхностью 2 и закрепленный на ведущем диске 3, а также направляющее устройство 4. Последнее представляет собой конусный диск и закреплено внутри ротора 1 на кронштейне 5 с возможностью поворота:в плоскости, наклонной к плоскости вращения ротора 1.Ведущий диск 8 установлен на пках б на неподвижной оси 7. Кроустановлен между двумя зубчатымитами 8 и 9.Предложенный...

Номер патента: 275865

Опубликовано: 01.01.1970

Авторы: Бух, Владимиров, Игнатьев, Логинов, Романчиков, Хазанет, Щербина

МПК: E02F 3/18, E02F 3/24, E02F 5/08 ...

Метки: 275865

...- уменьшить залипаниестенок разгрузочного окна роторного колеса.Для этого пояс ковша выполнен в виде фартука, вмонтированного в загрузочное окно ротора на величину 0,7 - 0,9 глубины окна по егопериметру, причем боковые стенки фартукасоставляют 0,6 - 0,8 длины, ковша.На чертеже показано предлагаемое оборудование,Оборудование состоит из ковша, включающего козырек с,каркасным корпусом 1, зубья2, цепное днище 8 и пояс 4, и роторного колеса Б с разгрузочными окнами.Пояс 4 ковша выполнен в виде фартука,входящего в разгрузочное окно роторного колеса на величину 0,7 - 0,9 глубины окна по его периметру. Боковые стенки фартука составляют 0,6 - 0,8 длины ковша,Цепное днище, приваренное к верхней кромке по всему периметру ограждает от...

Номер патента: 279458

Опубликовано: 01.01.1970

Авторы: Белик, Колодуб, Коркушко, Лозовик, Стол, Федотов, Хазанет

МПК: E02F 3/24

Метки: ковш, роторного, экскаватора

...н состоит из корс зубьями 3. и и боковыми ак, что плосавляют с радиежущая часть ечное сечение. мет изобретен Ковш ро корпус и р вившийся те 20 ческих наг износа его друг другу диусом резИзобретение относится к карьерным роторным экскаваторам, применяемым для добычи крепких бурых и каменных углей, а также для разработки крепких вскрышных пород.Известны ковши роторного экскаватора, включающие корпус и режущий козырек с зубьями, режущая часть которых имеет поперечное сечение либо прямоугольной, либо трапецеидальной, либо треугольной формы, Зубья этих ковшей, например, полукруглой формы установлены так, что их режущие кромки параллельны кромке козырька ковша, поэтому зубья оказываются по-разному ориентированными относительно траектории...

Номер патента: 279459

Опубликовано: 01.01.1970

Авторы: Белик, Владимиров, Колодуб, Коркушко, Лозовик, Стол, Федотов, Хазанет, Щредер

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...орган включающий роторно дый из которых шар О передней частью к об ком соединен с роторо отличающийся тем, ч эффективности внедр хвостовике каждого 5 ратор направленного проходит через центр леса,. Л. Хазанет, Ю, П, СтолБ, А, Лозовик, И, П,и Изобретение относится к области экскаваторостроения, например к карьерным роторным экскаваторам, применяемым преимущественно для разработки крепких углей и вскрь 1- шных пород, а также и в других землеройных и строительных машинах, разрабатывающих крепкие либо мерзлые грунты.Известны рабочие органы роторных экскаваторов, включающие роторное колесо с ковшами, разрабатывающих преимущественно породы мягкой и средней крепости.Опыт применения роторных экскаваторов с известными ковшами на крепких...

Номер патента: 279460

Опубликовано: 01.01.1970

Авторы: Агулов, Васильев, Косолап

МПК: E02F 3/18, E02F 3/24, E02F 5/08 ...

Метки: орган, рабочий, роторного, экскаватора

...для добычи материала режущей кромкой ковша и транспортировки его в ковше до высоты, определяемой обечайкой.Однако из-за большой емкости ковшей они захватывают крупные куски материала, клорые, падая на приемно-питающее устройство с большой высоты, вызывают значительные динамические нагрузки на все элементы металлоконструкций экскаватора, что приводит к преждевременному выходу из строя приемно-питающего устройства.Цель изобретения - уменьшениеческих нагрузок на элементы метструкций.Достигается это тем, что на рабочем органе смонтировано предохранительное устройство, выполненное с вмонтированными в роторное колесо балками, жестко прикрепленными своими конусами к обечайкам.На чертеже показан описываемый рабочий Рабочии орган роторного...

Номер патента: 281267

Опубликовано: 01.01.1970

МПК: E02F 3/24

Метки: 281267

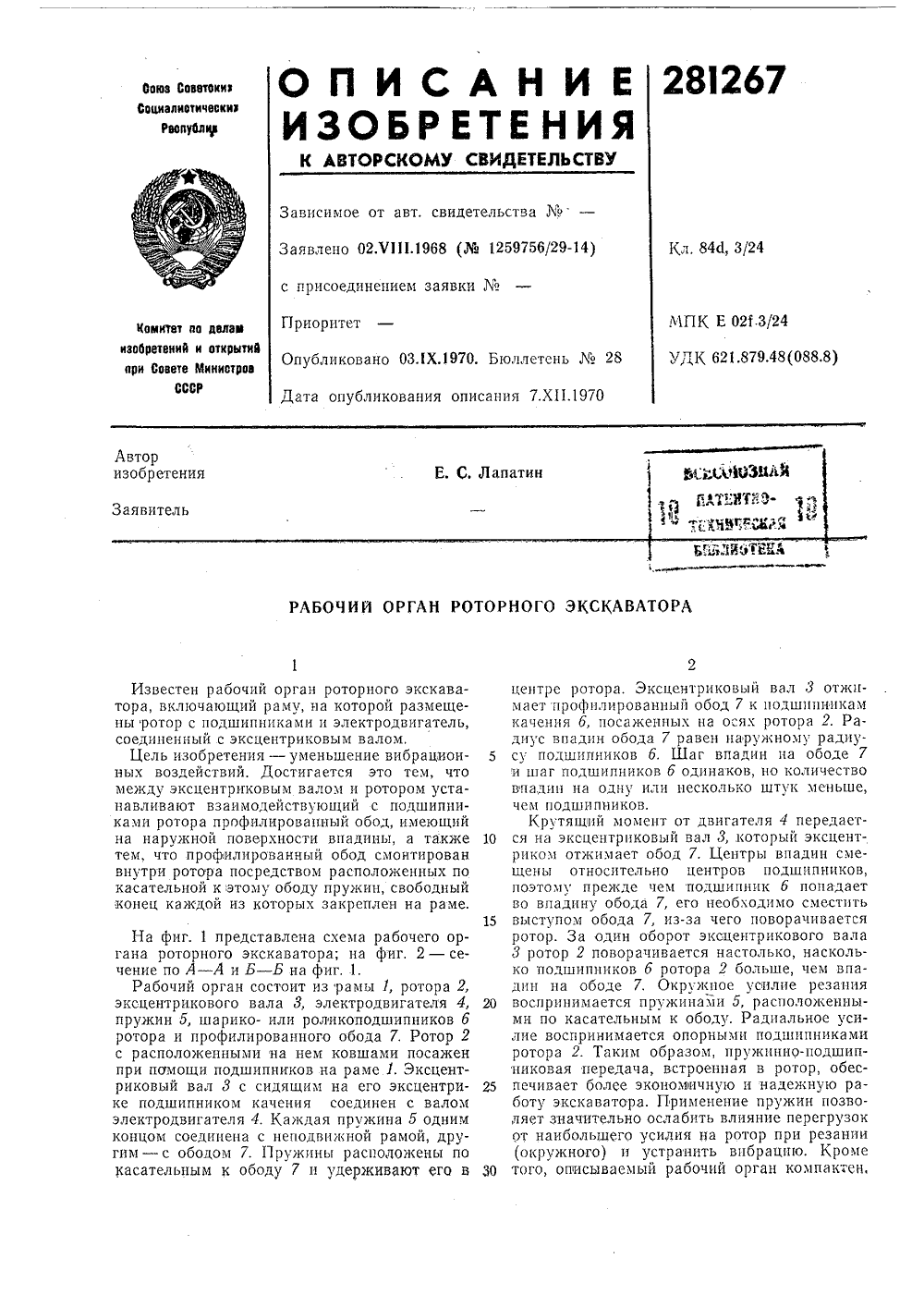

...б одним концом соединена с неподвижной рамой, другим - с ободом 7. Пружины расположены по касательным к ободу 7 и удерживают его в центре ротора. Эксцентриковый вал 3 отжимает профилированный обод 7 к нодшншьнкам качения б, посаженных на осях ротора 2. Радиус впадин обода 7 равен наружному радиусу подшипников б. Шаг впадин на ободе 7 и шаг подшипников б одинаков, но количество впадин на одну или несколько штук меньше, чем подшипников.Крутящий момент от двигателя 4 передается на эксцентрпковый вал 3, который эксцентриком отжимает обод 7. Центры впадин смещены относительно центров подшипников, поэтому прежде чем подшипник б попадает во впадину обода 7, его необходимо сместить выступом обода 7, из-за чего поворачивается ротор. За один...

Номер патента: 281268

Опубликовано: 01.01.1970

МПК: E02F 3/24, E02F 9/28

Метки: землеройной, зуб, ковшу, органа, рабочего

...наковше от износа.Для повышения удельных сил резания в зоне внедрения зуба в забой режущая частьпредлагаемого зуба выполнена с симметричнонаклонными относительно продольной оси зуба многогранными пирамидами, которые образуют в передней плоскости зуба выемкутреугольного сечения.11 а фиг. 1 показан предлагаемый зуб, видсбоку; на фиг, 2 - то же, вид в плане.Зуб состоит из режущей части 1 ивика 2 и крепится в гнезде 3 на Режущая часть 1 зуба имеет активные уча.стки 5 внедрения в массив.Зуб в начальной стадии внедрения в массив соприкасается с последним вершинами 5 пирамид. Поскольку вершины имеют незначительную площадку контакта с забоем, со.здаются повышенные удельные усилия резания, приводящие к разрушению ископаемого не только в зонах...

Номер патента: 283908

Опубликовано: 01.01.1970

Автор: Шбретен

МПК: E02F 3/24

Метки: ковш, роторного, стрелового, экскаватора

...по стрелке А на фиг. 1; на фиг. 4 - разрез по Б - Б на фиг. 1.Режущий козырек 1 с проушинами 2 для крепления к роторному колесу армирован зубьями 3. С помощью шарниров 4 к режущему козырьку 1 крепится 11-образная рамка 5, образующая разгрузочный проем 6, К рамке 5 прикреплены боковые 7 и задняя 8 стенки, образующие вместе с нижней стенкой 9 жесткий короб для транспортирования материа)ла, В передней части боковые и ппжпяя сгснкг обквдчены жестким кантом 10. 1-1 д заданном расстоянии от забоя 11 рамка 5 удерживается двухзвенной трехшарнирной оттяжкой 5 12. В районе среднего шарнира 13 оттяжкаснабжена упорами 14, которые исключают мертвое положение в этом шарнире н обеспешвдют складывание стойки в сторону от ковша прп двпжешш рдмкп 5 к...

Номер патента: 283909

Опубликовано: 01.01.1970

Авторы: Колесников, Ничке, Таранов

МПК: E02F 3/24

Метки: орган, рабочий, разгрузкой, цемтробежиой

...3, подвижного щитка 4 и привода щитка,Привод щитка включает электродвигатель 5, тормоз б и редуктор 7, который подвешен на приводном валу 8 и через стойку 9 опирается на раму 1. Вал 8 установлен в подшипниках 10 задней части рамы и несет на консолях 11 жестко посаженные, например, на шпоиках тяги 12, соединенные валиками 18 с тягами 14. Другие концы тяг 14 ири помощи валиков 15 соединены с П-образной рамой 16 щитка 4.Подьем - опускание щитк 4 происходит следующим образом.Злектродвигатель 5 передает движение на редуктор 7, который, вращая жестко посаженные иа консолях 11 вала д тяги 12, приводит в движение тяги (4, которые, в свою очередь, подншяаюг или опускают щиток 4. йепхнее и нижнее положение щитка фиксируется конечными...

Номер патента: 283910

Опубликовано: 01.01.1970

Авторы: Демочко, Ничке, Новокрещенов, Таранов

МПК: E02F 3/24

Метки: оборудование, рабочее, разгрузкой, роторного, стрелового, центробежной, экскаватора

...разиг, 1; на фиг. 3 - продоль - Б на фиг. 2; на фиг, 4 - ема рамы рабочего органа. вание роторного стрелового ит из стрелы 1, конвеиера 2 3, смонтированного на ототорая по оси б шарнирно1 и удерживается в заданнатной тягой б. торыобретения Д. И. Таранов, Г. В. Ничке Рабочии орган включает ротор 7 с ковшами 8, редуктор 9 и электродвигатель 10 привода ротора, предупреждающий преждевременную разгрузку ковшей, подвижной шток 11 и его привод 12,Рама 4 рабочего органа 3 выполнена в виде объединенной с приемной течкой 13 конструкции, состоящей из двух продольных балок 14, соединенных в задней части поперечной балкой 15, а в передней имеющих гнезда 1 б под ось 17 ротора 7, и замкнутого О-образного контура 18. Нижняя перемычка 19 контура...

Номер патента: 283911

Опубликовано: 01.01.1970

Авторы: Ивкин, Павлов

МПК: E02F 3/24

Метки: оборудование, рабочее, роторного, экскаватора

...(на чертеже не показан),1 редмет изобретент 1. Рабочее об тора, включающ вающую раму и что, с целью ухт. присоединением заявкиИзобретение может быть использовано, например, на перегрузочных, карьерных, траншейных и другого тяпа экскаваторах,Известно рабочее оборудование роторныхэкскаваторов, включающее рстор, ковши, поддерживающую раму и привод, имеющее большие массы вращающихся узлов, которые увеличивают динамические нагрузки,на машину,Целью изобретения является уменьшениединамических нагрузок. 10Достигается это тем, что ковши соединенымежду собой посредством гибких связей и установлены на роторе с возможностью перемещения посредством катков по закрепленнымна поддерживающей раме кольцевым направляющим, причем на каждой гибкой...

Номер патента: 321594

Опубликовано: 01.01.1971

Автор: Изобретен

МПК: E02F 3/18, E02F 3/24

Метки: грунта, метатель, роторный

...пояса. По внешнему периметру гибкий пояс закреплен на разгонном роторе, а внутренней частью соединен с обоймой 8, которая вращается свободно на обойме 4, жестко укрепленной на кронштейне 5 наклонно,С целью обеспечения захвата и разгрузки метателя неподвижная обойма установлена эксцентрично на кронштейне с эксцентриситетом е относительно оси вращения разгонного ротора, Вследствие этого гибкий пояс в зоне загрузки целесоооразно провисает, а в зоне разгрузки натягивается. Незначительное усилие для вращения подвижной обоймы передается ротором через натянутую часть гибкого пояса в секторе разгрузки метателя. Торцовая часть метателя закрыта кожухом 6, который закреплен на подвижной обойме.При вращении разгонного ротора расстояние между точками...
