Стенд для испытания моделей рабочих органов роторных экскаваторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 662659
Автор: Чудновский
Текст

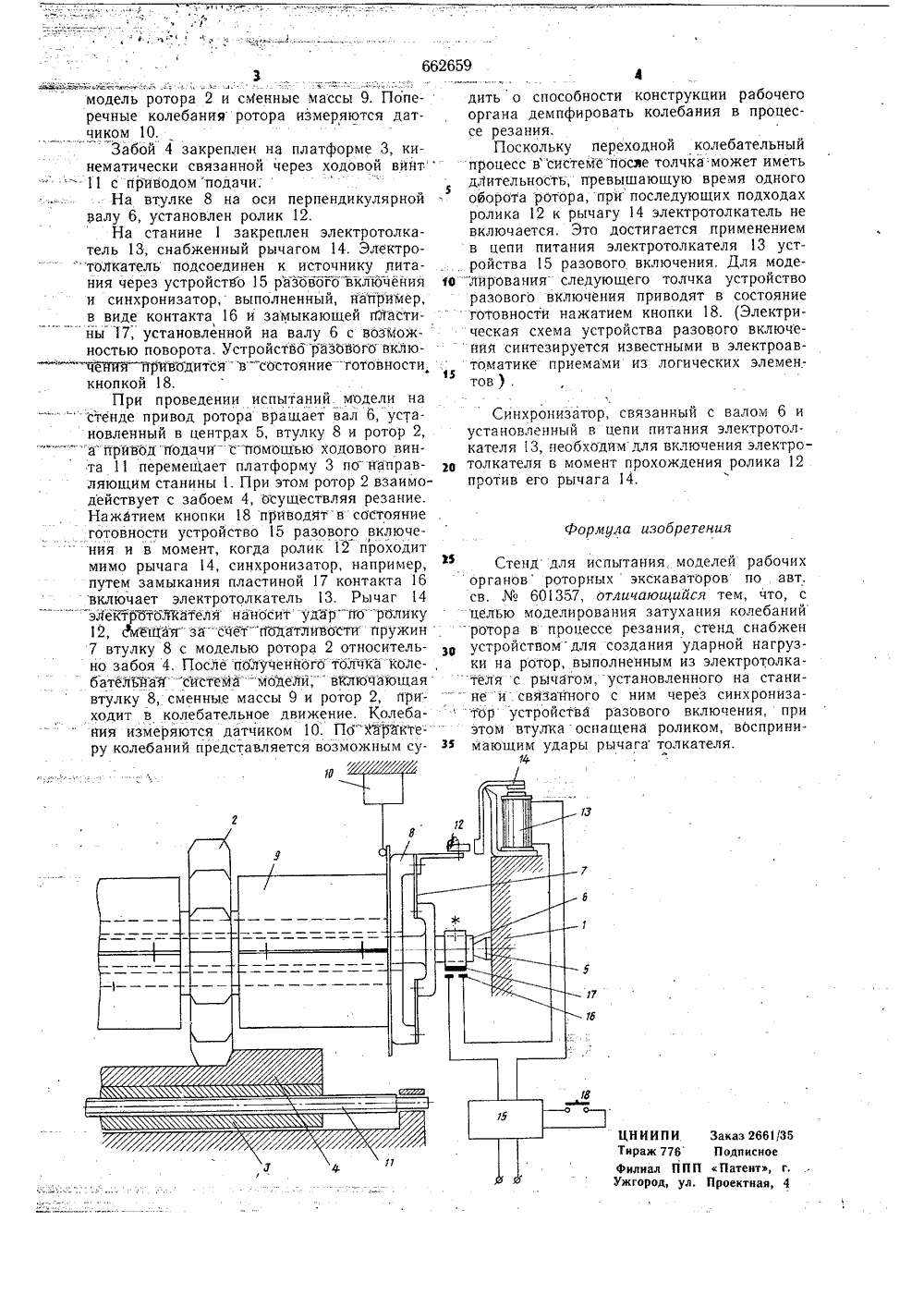

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ и 1662659 Союз Советских Соцналкстических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ополнительное к авт. свид-ву60135) УДК 621.879 .48 (088.8) ллетень18 убликовано 15.05. та опубликования описания 20.05,7 2) Авторизобретеии. Ю. Чудновский Донецкий ордена Трудового Красного Знамен йолитехнический институт) Заявител 54) СТЕНД ДЛЯ ИСПЫТАНИЯ МОДЕЛЕЙ РАБОЧИХ ОРГАНОВ РОТОРНЫХ ЭКСКАВАТОРОВтора посмоугольй конструкции являетзволяет реализировать испытаний, например,1Изобретение относится к испытательным машинам и стендам, используемым для исследования моделей рабочих органов карьерных роторных экскаваторов.По основному авт. св.601357 известен стенд для моделирования рабочего процесса карьерных роторных экскаваторов с учетом упругих деформаций конструкции, который снабжен центрами с установленными в них валом; на котором с помощью пружин соосно подвешена втулка с закрепленными на ней сменными массами и моделью ротора, взаимодействующим с забоем путем его перемещения вдоль вала. Втулка снабжена пневматическим демпфером, взаимодействую щим с валом.Забой модели установлен на платформе кинематически связанной с приводом подачи. Один из центров кинематнчески связан с приводом вращения ротора.Известное устройство предназначено для моделирования рабочего процесса роторных экскаваторов в установившихся режимах работы.Недостатком даннося то, что она не поспециальный режим режим невозмущенного движения роле приложения нагрузки в виде пряного импульса толчка),По поведению колебательной системы после такого толчка можно судить о способности конструкции рабочего органа демпфировать колебания за счет взаимодействия сзабоем.Целью изобретения является моделирование затухания колебаний ротора в процессе резания,Поставленная цель достигается тем, чтостенд снабжен устройством для созданияударной нагрузки на ротор, выполненнымиз электродвигателя с рычагом, установленного на станине и связанного с ним черезсинхронизатор устройства разового включения, при этом втулка оснащена роликом,воспринимающим удары рычага толкателя.На чертеже изображена схема стендас предлагаемым устройством.Стенд включает станину 1, модель ротора 2, платформу 3 и забой 4. На станине 1в центрах 5 установлен вал 6, кинематически связанный с приводом вращения ротора.На валу с помощью пДжин 7 соосно подвешена втулка 8, на которой закреплены662659 модель ротора 2 и сМенные Массы 9. Попе- дить о способности конструкции рабочего речные колебания ротора измеряются дат- органа демпфировать колебания в процес- чиком 10, се резания.Забой 4 закреплен на платформе 3, ки- Поскольку переходной колебательныйнематически связанной через ходовой винтпроцесс всистемепосле толчка может иметь -.11 с приводом подачи.длительность, превышающую время одногоНа втулке 8 на оси перпендикулярной . оборота ротора, при последующих подходах валу 6, установлен ролик 12. ролика 12 к рычагу 14 электротолкатель неНа станине 1 закреплен электротолка- включается. Это достигается применениемтель 13, снабженный рычагом 14, Электро- в цепи питания электротолкателя 13 уст" толкатель подсоединен к источнику ,пита- . ройства 15 разового включения. Для модения через устройство 15 разового включения 1 о лирования следующего толчка устройство и синхронизатор, выполненный, например, разового включения приводят в состояние в виде контакта 16 и замыкающей пласти- готовности нажатием кнопки 18. (ЭлектриЙы 17, установленной на валу 6 с возмож- ческая схема устройства разового включеностью поворота. Устройстворазовогегвклю- "ния синтезируется известными в электроав= чейия йрейодится" в" состояние "готовноститоматике приемами из логических элемен; кнопкой 18. тов ) .При проведении испытаний модели на "стенде привод ротора вращает вал 6, уста- Синхронизатор, связанный с валом 6 иновленный в центрах 5, втулку 8 и ротор 2, установленный в цепи питания электротол" " "а" привод подачи спомощью ходового вин- кателя 13, необходим для включения электрота 11 перемещает платформу 3 по направ толкателя в момент прохождения ролика 12 ляюшим станины 1. При этом ротор 2 взаимо- против его рычага 14. действует с забоем 4, осуществляя резание. Нажатием кнопки 18 приводят в состояние готовности устройство 15 разового включе- формула изобретения " ния и в момент, когда ролик 12 проходит мимо рычага 14, синхронизатор, например, ла Стенд для испытания. моделей рабочих путем замыкания пластиной 17 контакта 16 органов роторных экскаваторов по . авт, включает электротолкатель 13. Рычаг 14 св.601357, отличающийся тем, что, с "эАектр 7 ГтолкаТеля нанбсит удар"тго"ролику целью моделирования затухания колебаний 12, с.мИКая за счет податливости пружин "ротора в процессе резания, стенд снабжен 7 втулку 8 с моделью ротора 2 относитель- з 6 устройствомдля создания ударной нагрузно забоя 4, После полученного" тблчка-коле-, ки на ротор, выполненным из электротолкабательная"-система "модели, включающая "теля с рычагом,установленного на станивтулку 8, сменные массы 9 и ротор 2, при- - - не и.связанного с ним через синхронизаходит в колебательное движение. Колеба-тор устройства разового включения, при ния измеряются датчиком 10. По" ха 1 гакте- этом втулка оснащена роликом, восприниру колебаний представляется возможным су- з% мающим удары рычага толкателя.14
СмотретьЗаявка
2387375, 21.07.1976
ДОНЕЦКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ЧУДНОВСКИЙ ВЛАДИМИР ЮДОВИЧ
МПК / Метки
МПК: E02F 3/24
Метки: испытания, моделей, органов, рабочих, роторных, стенд, экскаваторов
Опубликовано: 15.05.1979
