Номер патента: 1520349

Опубликовано: 07.11.1989

Авторы: Гительман, Дрик

МПК: G01F 23/68, G01F 23/72

Метки: уровнемер

...Формы жидкостного зазора в области другого полюсного наконец- .ника, цто обеспечивает минимальную погрешность измерений от искажения магнитного поля в результате колебаний поверхности жидкости.Изменение активной длины магнитопровода дросселя 3 определяет величину тока в измерительной катушке и величину рассогласования мостовой измерительной схемы, однако активная длина магнитопровода при колебаниях поверхности жидкости относительно какого-либо среднего ее уровня в ре" зервуаре практически не меняется.Наличие опрокидывающего момента от веса груза 17, обеспечивающего по 4 с 6стоянство механического контакта полюсных наконечников со стойками магнитопровода, обуславливает минимальное переходное магнитное сопротивление в экваториальной...

Номер патента: 1464046

Опубликовано: 07.03.1989

Авторы: Аранчук, Дрик, Савилова

МПК: G01H 3/00

Метки: амплитуды, колебаний, угловых

...сече О нии пучка.На чертеже представлена схема устройства для измерения амплитудь, угловых колебаний.Устройство содержит источник 1 когерентного излучения, расположенные по ходу излучения держатель 2 объекта, две дифракционные решетки 3 и 4 с различным периодом, ориентированные так, что их плоскости и штрихи паралО лельны друг дРугу н нормальны к направлению распространения излучения, размещенный в области пересечения: пучков, дифрагировавших в одном пойрядке дифракции соответственно на 25 первой и второй дифракционных решетках, фотодетектором 5 н блок 6 обработки сигнала и индикации, вход которого соединен с выходом фотодетектора 5. 30Устройство работает следующимобразом.Излучение источника 1 когерентного излучения падает на...

Номер патента: 1260685

Опубликовано: 30.09.1986

Авторы: Аранчук, Дрик, Савилова

МПК: G01B 21/00

Метки: объекта, параметров, перемещения

...третьего пучка излучения, два дифференциальных усилителя 18 и 19, входы которых подключены к выходам позиционно-чувствительного фотоприемника 15, а выходы подключены к элементам 11 и 13 линейного перемещения первого и второго зеркал 10 и 12, два усилителя 20 и 21 с коэффициентом усиления К = 1/созк, вхо 5 0 8(1 + 1 я)0)фокусное расстояние фокусирующей системы 9;расстояние от объекта 8 до полупрозрачной пластины 7;расстояние от пластины 7 до второй диафрагмы 14 диаметр пучка излучения на выходе фокусирующей системы 9;меньше размера одного спекла в ее плоскости, то при смещении объекта в плоскости, перпендикулярной направлению падающего на него излучения, спекл-картина, образованная при рассеянии излучения на шероховатостях объекта 8,...

Номер патента: 1201688

Опубликовано: 30.12.1985

Авторы: Аранчук, Дрик, Зубко, Савилова

МПК: G01H 9/00

Метки: колебаний, механических, параметров

...от источника 1 падает на дифракционную решетку 5 и дифрагирует на ней. Часть излучения проходит через дифракционную решетку 5, не дифрагируя. Другая часть излучения в результате дифракции на дифракционной решетке 5 изменяет направление своего распространения, отклоняясь в первый порядок дифракции от первоначального направления. Недифрагированный пучок падает на дифракционную решетку 6. Часть этого пучка проходит, через дифракционную решетку 6, не меняя своего направления распространения, падает на линзу 2 и фокусируется ею в точке на поверхности объекта 7. Дифрагированный пучок падает на дифракционную решетку 6 и дифрагирует на ней, Так как период второй дифракционной решетки. 6 равен периоду первой дифракционной решетки 5, то...

Номер патента: 1196686

Опубликовано: 07.12.1985

Авторы: Аранчук, Дрик, Зубко, Карпов

МПК: G01B 11/00

Метки: двухлучевых, измерителей, интерференционных, компенсации, объекта, перемещений, смещений, угловых

...и может быть использовано для измерения перемещений объектов, параметров вибраций и т.п,Цель изобретения - повышение точности измерений.Система компенсации угловых смещений объекта для двухлучевых интерференционных измерителей перемещений содержит оптическую фокусирующую систему 1, расположенную в объектном пучке интерферометра, собирающую линзу 2, располагаемую по ходу излучения, отражаемого от объекта 3 на расстоянии, равном ее фокусному расстоянию, и плоское зеркало 4, расположенное перпендикулярно оптической оси линзы 2, а фокусирующая система 1 ориентируется,таким образом, что ее оптическая ось располагаемтя под углом относительно объекта 3.Устройство работает следующим образом.Объектный. пучок интерферометра падает на оптическую...

Номер патента: 1113672

Опубликовано: 15.09.1984

Авторы: Аранчук, Беляев, Дрик, Зубко, Карпов, Селюнин

МПК: G01B 21/00

Метки: измеритель, линейных, перемещений

...ходу пучка излучения, отра. женного от входной грани призмы 8, расположено параллельно сторонам а и Ь этой грани, которые направлены перпендикулярно направлению пучка лазера, а второе зер.кало 1 О, расположенное по ходу пучка излучения, отраженного от выходной грани призмы 8, расположено параллельно сторонам с и д этой грани, которые направлены перпендикулярно направленик) пучка лазера и направлению сторон а и Ь входной грани призмы 8. При этом первое зеркало 9 может менять свой наклон огносительцо падающего ца него пучка, оставаясь параллельным сторонам а и в входной грани призмы 8, а зеркало 10 может менять свой наклон отцосцтельцо падающего ца него пучка, оставаясь параллельным сторонам с и д выходной грани призмы 8. Зто позволяет...

Номер патента: 746525

Опубликовано: 05.07.1980

Авторы: Дрик, Жигалов, Стрелкова, Шац

МПК: G06F 11/277, G11C 29/00

Метки: магнитных, матричных, переключателей

...1, При атом в соответствующей выходной обмотке наводитсясигнал, амплитуда и полярность которогоопределяются кодом прошивки данногоферритового элемента. Ошибки в числевитков прошивающих обмоток выражаютсяв изменении амплитуды выходного сигнала, ошибки в направлении прошивки - визменении полярности. Эти параметрымогут контролироваться визуально с помощью осциллографа или схемой сравнения 5 самого устройства, в которой амп 25 флитуда выходного сигнала сравниваетсяс заданным уровнем напряжения.Сравнение двуполярных сигналов в сушествующих схемах производится при использовании двух источников питания длязадания уровней напряжения разной полярности, Это требует усложнения самой схемы сравнения, либо применения двух схемдля контроля...

Номер патента: 742941

Опубликовано: 25.06.1980

Авторы: Дрик, Жигалов, Стрелкова, Шарый, Шац

МПК: G06F 11/277, G11C 29/00

Метки: магнитных, матричных, переключателей, проверки

...токаи обеспечивает подачу импульсовтока на входные обмотки проверяемогоматричного переключателя 3. Кольцевойсдвигающий регистр 4 управляет эапуском в определенной последовательности формирователей тока коммутатора 2, Схема 5 сравнения производитанапиз амплитуды и полярности выходного сигнала с матричного переключателя путем сравнения с заданнымуровнем напряжения той же полярности,что и выходной сигнал.Устройство работает следующимобразом.При помощи замка проверяемыйматричный переключатель 3 подсоединяется к устройству.В начале цикла проверки коммутатор 2 выбирает и годключает к схеме5 сравнения первую выходную обмоткупроверяемого матричного переключателя 5,5 10 15 20 25 30 35 40 45 50 55 60 65 С генератора 1 заносится +1в младший...

Номер патента: 726491

Опубликовано: 05.04.1980

Авторы: Дрик, Стрелкова, Шац

МПК: G01R 31/327, G06F 11/22

Метки: матричных, переключателей, проверки

...переключатель 3 подсоединяется к устройству с помощью контактирующего приспособления,Сущность проверки заключается в подаче импульсов тока последовательно в каждую входную обмотку определенного трансформатора переключателя 3 и в фиксации при этом наличия наведенного сигнала в выходной обмотке данного трансформатора с параметрами (амплитуда, полярность), соОтветствующими данному коду прошивки. Параметры выходного сигнала контролируются визуально с помощью осциллографа или автоматически блоком сравнения самого устройства. Изменение полярности и амплитуды сигнала с выходной обмотки трансформатора по отношению к заданным свидетельствуют соответственно об ошибках в направлении прошивки входных и выходных обмоток или в числе прошивающих...

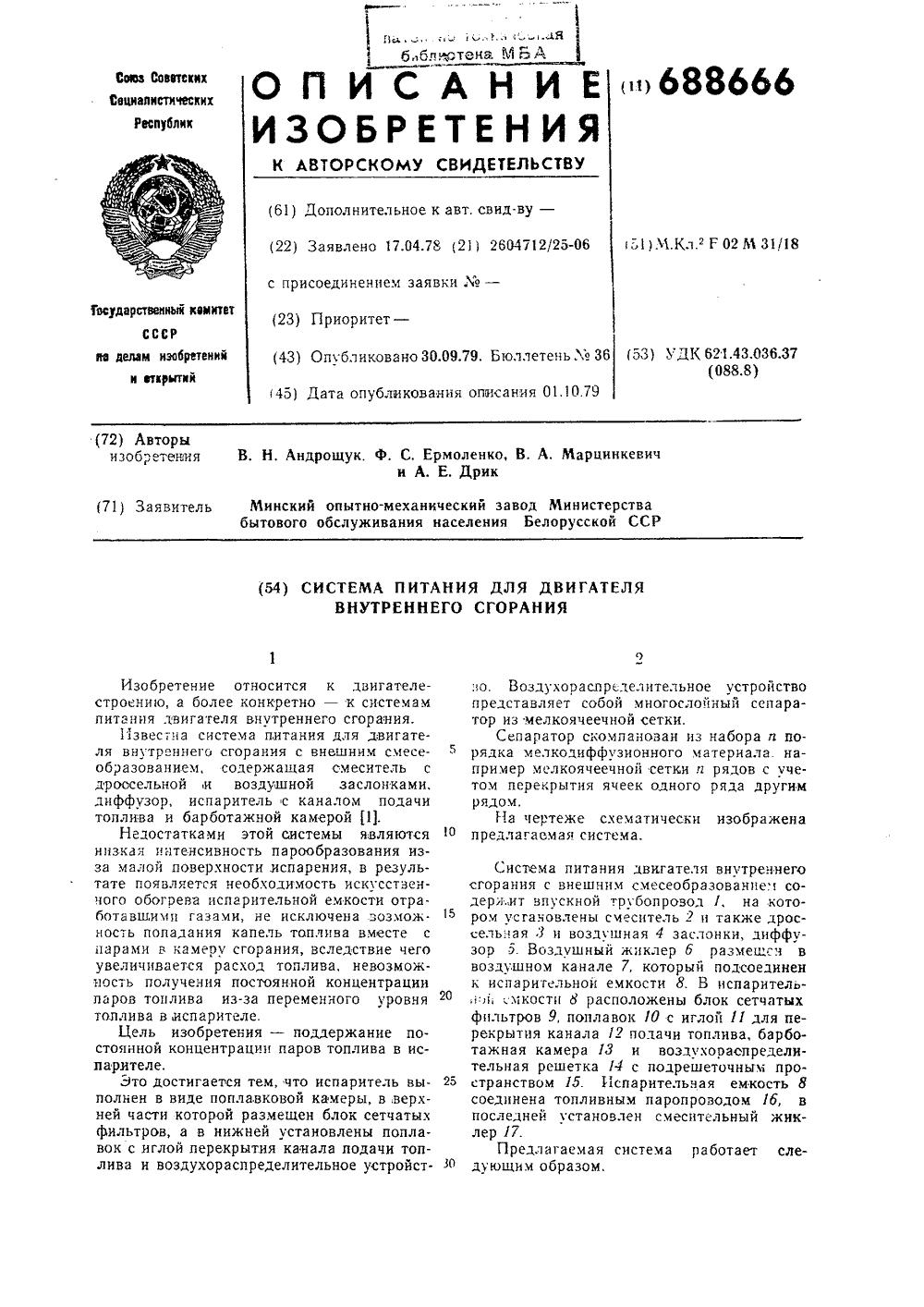

Номер патента: 688666

Опубликовано: 30.09.1979

Авторы: Андрощук, Дрик, Ермоленко, Марцинкевич

МПК: F02M 31/18

Метки: внутреннего, двигателя, питания, сгорания

...топлива. При прокручивании коленчатого вала в испарлтельную емкость 8 через топливный парочровод 1 б передается разрежение из пространства .из-за воздушной заслонки 4, вследствие чего воздух через жиклер б по воздушному каналу 7 поступает в подрешеточное пространство 15 и, пройдя воздухораспределительную решетку 14, приводит интенсивное перемешивание топлива по всей площади барботажной камеры 13. При этом идет интенсивное парообразование топлива и перемешивание его с воздухом с образованием первичной бензовоздушной смеси. Воздух, поступая в воздухораспределительную решетку 14, распространяется по лабиринтам, образованным ячейками мелкодиффузионнаго материала, и распростра. няется по мере прохождения ее рядов и по всей плошади направленно...
