E04C 3/32 — из металла

Сварной башмак к металлической колонны

Загрузка...

Номер патента: 64524

Опубликовано: 01.01.1945

Автор: Ложкин

МПК: E02D 27/42, E04C 3/32, E04H 12/22 ...

Метки: башмак, колонны, металлической, сварной

...поперечную силу от неуравновешенных горизонтальных составляющих наклонных листов,Толщина наклонных и горизонтального листа, работающих на сжатие, подбирается по прочности лобовых швов, так как коэфициент снижения допускаем ого на пряжения в листах от продольного изгиба можно не вводить. Это безопасно, так как промежутки между наклонными листами можно заполнить бетоном,Таким образом восприятие усилий в предлагаемом типе башмака происходит простейшим образом посредством минимального количестваа промежут очи ы х элементов. Причем, так называемые конструктивные (не работающие) элементь отсутствуют кроме шайб для анке,"ов). Простое распределение усилий и минимальное количество элементов обусловливают значительное снижение...

Опора для линии электропередачи

Загрузка...

Номер патента: 195617

Опубликовано: 01.01.1967

Авторы: Баженов, Веренцова, Гидпроект, Дубинский, Евстратов, Изыскательского, Ленинградское, Мамонов, Научно

МПК: E04C 3/32, E04H 12/08, H02G 7/20 ...

Метки: линии, опора, электропередачи

...ной плоскости стойки, каждая сет провода одной фазы и и верхние концы которых,прикре в месте пересечения ее с напр ния проводов, отличающаяся т уменьшения веса опоры, оттяж ки выполнены жесткими и при посредством шарниров,Известные опоры для линии электропередачи содержат отдельно стоящие, расположенные в одной плоскости стойки, каждая из которых несет провода одной фазы и имеет оттяжки, причем верхние концы оттяжек прикреплены к стойке в месте пересечения с направлением тяжения проводов.С целью уменьшения веса опоры, предлагается оттяжки каждой стойки выполнять жесткими и прикреплять к ней посредством 1 шарниров.На чертеже изображена описываемая опора в двух проекциях.Она состоит из трех отдельных стоек 1. Каждая стойка имеет две...

Портальная опора для высоковольтных линий электропередач

Загрузка...

Номер патента: 218400

Опубликовано: 01.01.1968

Авторы: Андрощук, Диденко, Знергосетьпроект, Изыскательского, Купермаи, Лин, Литвинов, М., Научно, Отделение, Строительных, Трофимов, Центральный, Шлепин

МПК: E04C 3/32, E04H 12/08, H02G 7/20 ...

Метки: высоковольтных, линий, опора, портальная, электропередач

...портальная опора состоит из двух стоек 1, траверсы 2 и оттяжек 8. Стойка 1 собирается из трубчатых секций, образующих ствол стойки, шпренгелей 4 и диафрагмы 6. В данном случае принято минимально возможное число шпренгелей - три, обеспечивающих устойчивость стойки 1 во всех направлениях. Диафрагма комплектуется из трубчатых распорок 6 и прутковой обвязки 7. Распорки соединены с трубчатым стволом стойки шарнирно в ее плоскости и жестко вплоскости, перпендикулярной оси стойки,Соединение шпренгелей 1 с распоркой 6осуществляется следующим образом.На свободном конце каждой распорки приварена гайка 8, через которую внутрь трубыраспорки ввернута шпилька 9, на другом конце последней при помощи двух гаек (на чертеже не показаны) крепится...

Колонна для несущего каркаса постройки павильонного типа

Загрузка...

Номер патента: 307585

Опубликовано: 01.01.1971

Авторы: Иностранец, Ител, Федеративна

МПК: E04C 3/32

Метки: каркаса, колонна, несущего, павильонного, постройки, типа

...Плиты 2 деталями ках вокр из извест олонны для несущего каркаса вильонного типа с плоским по- сборных плит, составленных в из треугольных плоских элемени соединяются опорными б, проходящим в выемрос затягивается одним жд Известныостройки прытием извою очередов. г плых сп ия является повыит,ного изобретен сти сборных п колонна выпол ым сечением.показана пред а фиг. 2 - пок элементов, ви ей 1 колонны сти. Соединен ествляют поср обретени мет иена с шестилуче для несущ ого типа с лиг, состав льных плос ь, что, с це х плит кол оперечным лагаемая колонна, рытие из треугольд сверху.являются ее ребие колонны с плиедством уголков 3. Целью дан шение жестко Для этого вым поперечн На фиг. 1 общий вид; н ных плоских Шесть луч рами жестко тами 2...

Всесоюзная futchtho-tcxhtlie н. библиотгка

Загрузка...

Номер патента: 318238

Опубликовано: 01.01.1971

Авторы: Федеративна, Эберхард

МПК: E04C 3/32

Метки: futchtho-tcxhtlie, библиотгка, всесоюзная

...", / -образного сечения, боковые стенки каждого из которых симметрично наклонены в сторону плоскости, перпендикулярной основанию профиля.Металлическая колонна имеет замкнутое поперечное сечение и,составлена из профилированных элементов ", / -образного сечения, Боковые стенки каждого из:профилированных элементов симметрично отклонены относительно плоскости, перпендикулярной основанию и образуют между собой угол 60. Возможны два варианта выполнения о исываемой колонны, Она может быть вып лнена с ребристой наружной поверхностью и с гладкой наружной поверхностью. Коло на 5 с ребристой поверхностью составлена из ести профилированных элементов 1- бразного поперечного сечения, боковые сте ки каждого из которых симметрично отклоне ы от его...

Ступенчатая колонна

Загрузка...

Номер патента: 616384

Опубликовано: 25.07.1978

Автор: Марчук

МПК: E04C 3/32

Метки: колонна, ступенчатая

...сместить подкрановую ветвь более, чем на 500 мм, При таком решении сечение колонны используется не эффективно.Целью изобретения является снижение материалоемкости колонны.Это достигается тем, что ступенчатая колонна, включающая надкрановую .и подкрановую части и траверсу, снабжена стойкой, установленной по оси подкрановой балки, соединенной верхним концом с надкрановой частью при помощи листового шарнира и жестко с травереой, а центр тяжести сечения подкрановой части колонны совмещен с осью стойки.Сущность изобретения поясняется чертежом.Ступенчатая колонна содержит подкрановую часть 1, надкрановую часть 2 и траверсу 3, снабжена стойкой 4, на которую опирается подкрановая балка 5 Подкрановая часть 1 колонны смещена в сторону пролета до...

Строиьельный элемент

Загрузка...

Номер патента: 621847

Опубликовано: 30.08.1978

Автор: Кудрявцев

МПК: E04C 3/32

Метки: строиьельный, элемент

...2 - то же, поперечный разрез.Строительный элемент включает стальную оболочку 1, заполненную наполнителем 2, имеющим форму шаров, и жидкостью 3 под давлением. На наружной поверхности оболочки размещена предварительно напряженная арматура 4 в виде колец.Изготавливают строительный элемент следующим образом.В металлическую оболочку с пластиной 5 на одном торце вводят инертный наполнитель, закрепляют гидравлический аккумулятор 6, затем закрепляют пластину на другом торце, производят навивку спиральной арматуры и заполняют жидкостью внутренний объем под давлением,Результирующее продольное напряжение в стенке оболочки от давления жидкости и воздействия внешней нагрузки может быть растягивающим или близким к нулю, в связи с чем продольная...

Металлическая опора линии электропередачи

Загрузка...

Номер патента: 630376

Опубликовано: 30.10.1978

Авторы: Лялин, Пивоваров, Смирнов, Шляпин

МПК: E04C 3/32

Метки: линии, металлическая, опора, электропередачи

...горизонтально в распор фермами, между которыми размещены перекрестные раскосы в виде предварительно напряженных Ш 1- тей, верхние концы которых снабжены дополнительными оттяжками и закреплены на траверсе,На фиг. 1 показана предлагаемая опора, общий вид; на фиг. 2 - то же, вид спереди.Металлическая опора линии электропередачи включает стойки 1 и 2, траверсу 3, оттяжки 4.Каждая стойка выполнена в виде ферм с параллельными поясами и установлена перпендикулярно к плоскости Ч-образно 11 рамы. Между собой стойки соединены установленными горизонтально, в распор фермами о. Между ГО 1 изо 11 талы 1 О расположенными фермами 5 размещены перекрестные раскосы б в виде предварительно напряженных нитей, верхние концы которых снабжены...

Биметаллическая колонна

Загрузка...

Номер патента: 651104

Опубликовано: 05.03.1979

Авторы: Беккерман, Бердичевский, Левитанский, Маркин

МПК: E04C 3/32

Метки: биметаллическая, колонна

...и напряжений 69 от эксплуатационной нагрузкии не превышают критических напряжений потери устойчивости колонны.В описываемой колонне снижение расхода материала происходит за счет использования высокопрочной стали в полках, повышения устойчивости стенкипутем предварительного растяжения иповышения устойчивости колонны в целом, благодаря перемещению материалаот центра тяжести сечения. Снижениестоимости изготовления и монтажа достигается не только из-за уменьшениярасхода материала, но и за счет использования в стенке более дешевойстали,Биметаллическая колонна одноэтажных промышленных зданий, включающая стенку и полки, выполненные из материала, расчетное сопротивление которого превышает расчетное сопротивление материала стенки, о т л и ч а ющ...

Траверса для опор линий электропередач

Загрузка...

Номер патента: 652292

Опубликовано: 15.03.1979

Авторы: Бойко, Самарец, Соценко

МПК: E04C 3/32

Метки: линий, опор, траверса, электропередач

...- конструктивная сложность, значительный объем монтажных работ, большая номенклатура исходных профилей металла. Жесткое (полу- жесткое) крепление тяжа и корпуса траверсы за счет вибрации при эксплуатации снижает срок службы траверсы.Цель изобретения - упрощение конструкции и технологии изготовления, повышение производительности при изготовлении и сборке, а также срока службы и надежности при эксплуатации.Достигается это тем, что в предлагаемой траверсе для опор линий электропередач, включающей корпус с отверстиями для крепления гирлянды и тяж, корпус выполнен в виде швеллера с продольным вырезом в стенке и разведенными по длине выреза полками, причем в стенке выполнена прорезь, в которой жестко закреплен палец, шарнирно соединенный с...

База стальной двухветвевой колонны

Загрузка...

Номер патента: 667659

Опубликовано: 15.06.1979

Авторы: Ватагин, Межевых, Пысин

МПК: E04C 3/32

Метки: база, двухветвевой, колонны, стальной

...прикреп м, что паза сталь ы, включаюгцая бол иту снабжена опор ленными к внутрен Н 1 ными ные плиты, опорные рсора и расположецныс за предела вей колонны 1) .Наиболее близкой по т ности к предлагаемой являе ной двухветвевой колонны ных зданий с мостовыми крИзвестная конструкция быть заглублена ниже уров личивает расчетную высоту водит к увеличению расход на.Целью изобретения яв цие матсриалосмкости коне 1 ысин, Е. А. Ватагин и Л. С. Чежсв цсй стороне по,Ок ветви, ц установленными ца опорных и крепленнымц ацкернымц болтаНа фиг. 1 показана база ст вствевой колонны, вцд сбоку; рс)зрсз А - А ца фц. 1; цс ф рсз Б Б на фцг. 1.База стальной двухвстце включает в себя зарацсс усгацо нук) плиту 1, опорцыс ребр тельный лист 4, вкладыши 5,...

Стальная колонна

Загрузка...

Номер патента: 700616

Опубликовано: 30.11.1979

Авторы: Кравченко, Орлович, Хаютин

МПК: E04C 3/32

Метки: колонна, стальная

...(с ветвямитавров или швеллеров) сечение, очасть. которая вставлена в стакан 1бетонного фундамента 2 и замонбетоном 3, и упоры. Г 1 оследние могвыполнены из прокатных или сварньков 4, а также из прокатных илитавров 5, расположены в несколько7000 б Формула изобретения т т И И И П И Заказ 7350/24 Тнраж 81 Подпмсное )лнал ППП Гатент, г. Ужгород, Ул, Проектная, 4 и передают сжимающие усилия от ко.го пь: к фундаменту.При наличии двух-трех ярусов упоров усилие от колонны распределяется между ними достаточно равномерно, что значительно увеличивает расчетную площадь местногс сжатия бетона. Ширина нижней грани уп)ра получается при этом небольшой, что уменьшает требуемую из расчета толщину элементов сечения упоров.Такое решение обеспечивает...

Пустотелый металлический строительный элемент

Загрузка...

Номер патента: 855146

Опубликовано: 15.08.1981

Авторы: Астахова, Зеленченков, Зернов, Трулль

МПК: E04C 3/32

Метки: металлический, пустотелый, строительный, элемент

...выступами, в углах профиля расположены стреловидные ребра. Это приводит к большому нерациональному расходу металлах кроме того, изготовление элемента трудо.емко и энергоемко.Цель изобретения - увеличение устойчивости пустотелого металлического строительного элемента.Поставленная цель достигается тем, что 5 пустотелый металлический строительныйэлемент замкнутого поперечного сечения с продольно-гофрированными стенками снабжен диафрагмами жесткости, установленными по длине элемента, а стенки элемента соединены между собой по линии пересечения срединных плоскостей.На чертеже изображен пустотелый металлический строительный элемент.комитет и откр шская и род, ул. Строите, льный э.пемент состоит из четырехмногогофровых стен 1, соединенных...

Металлическая сквозная колонна сейсмостойкого каркаса

Загрузка...

Номер патента: 937664

Опубликовано: 23.06.1982

Автор: Круглов

МПК: E04C 3/32

Метки: каркаса, колонна, металлическая, сейсмостойкого, сквозная

...к поглощениям энергии внешне"го воздействия и, в целом, снижаетсянадежность работы каркаса здания при удействии знакопеременных сейсмических нагрузокЦель изобретения - повышение сейсмостойкости каркаса за счет обеспечения развития упруго-пластическихдеформаций в элементах колонй каркаса,Эта цель достигается тем, что вчметаллической сквозной колонне сеисмостойкого каркаса, включающей ветви, соединенные между собой раскосной решеткой, последняя выполнена сдополнительнымипрямолинейными элементами, шарнирно соединенными с вет-вями колонны и раскосами решетки,причем раскосы к прямолинейным элементам прикреплены эксцентрично сосмещением осей.На фиг. 1 изображена металлическая сквозная колонна сейсмостойкогокаркаса; на фиг. 2 -...

Металлическая колонна

Загрузка...

Номер патента: 1008384

Опубликовано: 30.03.1983

Автор: Сергеев

МПК: E04C 3/32

Метки: колонна, металлическая

...тем, что в металлической колонне двутаврового сечения, включающей стенку и два пояса, стенка колонны выполнена с продольной прорезью и снабжена листовыми элементами усиления, обрамляющими прорезь, и обжатыми высокопрочными болтами.Прорезь в стенке колонны может быть заполнена низкомодульным материалом.На фиг. 1 показана маталлическая колонна; на фиг. 2 - сечение А-А на фиг.1; на фиг. 3 - сечение Б-Б на фиг. 1.Колонна, включает стенку 1 с прорезью, пояса 2, листовые элементы 3 усиления,низкомодульный материал 4, обжатый черезэлементы усиления высокопрочными болтами 5, и поперечные ребра 6.При внешних нагрузках, касательныенапряжения от которых в низкомодульномматериале колонны меньше, чем предельныекасательные напряжения,...

База колонны

Загрузка...

Номер патента: 1048079

Опубликовано: 15.10.1983

Автор: Гусев

МПК: E04C 3/32

Метки: база, колонны

...С другой стороны к плите приварены два треугольных ребра 6, которые имеют по одному пазу 7, расположенных горизонтально и с наружной стороны. Плита базы крепится к фундаменту с помошью анкерных бол 2тов 8. С наружной стороны колонны 9 располагаются две полуоси 10 и криволиней - ный стержень 11. С внутренней стороны к колонне крепится длинная П-образная скоба 12, имеющая сплющенные концы 13 для увеличения ее деформативности при монтаже. Горизонтальная поперечина 14 скобы 12 имеет острую грань 15. Внутренняя грань 16 ребер 6 очерчена по дуге окружности с радиусом, равным расстоянию от этой грани до центра полуоси 10 колонны, Другая, наружная грань 17 ребер 6, наклонена к горизонтали под углом 45-60, Верхняя грань 18 паза 7 ребра 6...

Узел крепления несущей конструкции к основанию

Загрузка...

Номер патента: 1173018

Опубликовано: 15.08.1985

Авторы: Фен, Харченко

МПК: E04B 1/38, E04C 3/32

Метки: конструкции, крепления, несущей, основанию, узел

...Ж - 35, РаушскаяП Патент, г. Ужгород, у скинКорректор А. ОПодписноеета СССРрытийнаб., д. 4/5Проектная, 4 РедакторЛ. АвраменкоЗа каз 5023/29ВНИИпо3035,филиал ПП ручар Изобретение относится к строительству и может найти применение в узлах соединения несущих конструкций типа металлических колонн, стоек, арок с основаниями, например железобетонными фундаментами.Преимущественная область использования узла крепления в соединениях с фундаментами несущих элементов каркасов облегченных конструкций в которых снимающие и растягивающие усилия, испытываемые узлами крепления, близки по величине.На фиг. 1 изображен вариант узла крепления с промежуточными шайбами на концах консольных выступов; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 -...

Ступенчатая колонна

Загрузка...

Номер патента: 1315579

Опубликовано: 07.06.1987

Автор: Панкратов

МПК: E04C 3/32

Метки: колонна, ступенчатая

...внешних пластин 4.Крановая нагрузка передается подкрановыми балками на уступы подкрановой части - двутрубчато-двупластинчатые элементы (2, 3 и 4) - полки двутавра подкрановой части, которые соединены между собой расположенной по оси колонны стенкой 5, Двутрубчато-двупластинчатые элементы - полки двутавра подкрановой части - обладают большой крутильной жесткостью,чему способствует их овальная конструктивная форма, а трубы 3 и соединяю-. щие их пластины 2 и 4 могут быть тонкостенными, соединенными одной пластиной 5 - стенкой, расположенной по оси колонны, что позволяет расположить материал на периферии и существенно увеличить моменты инерции сечения подкрановой части, увеличив 15579 2таким образом несущую способностьколонны,...

Многоветвевая колонна промышленного здания

Загрузка...

Номер патента: 1352017

Опубликовано: 15.11.1987

Авторы: Довгард, Ким

МПК: E04C 3/32

Метки: здания, колонна, многоветвевая, промышленного

...весь габарит колонны, такчто колонна имеет предельно возмож 55ную жесткость в плоскости поперечника здания, При этом траверса 5, поддерживающая шейку колонны, такжеподнята на предельную высоту - уровень верхней полки подкранового пути, что также увеличивает жесткость, колонны. Упоры для домкратов располагаются на полках 7 приставных стоек 2РаСсмотрим работу приставных ветвей в плоскости наибольшей жесткости многоветвевой колонны под нагрузкой в отрихтованном состоянии, считая, что в предельном положении точки, связанные тяжами 11, могут находиться посередине панели между узлами раскосной решетки шатровой ветви 1. Приставная ветвь 2 имеет иэгибную жесткость в плоскости поперечника, значительно большую, чем жесткость поясов...

База сжато-изогнутой колонны

Загрузка...

Номер патента: 1539279

Опубликовано: 30.01.1990

Автор: Кожин

МПК: E04C 3/32

Метки: база, колонны, сжато-изогнутой

...плиту 1, траверсу 2,выполненную в виде двух вертикальных пластин, прикрепленных к колонне, анкерные планки 3 с консолями,анкерные болты 4, анкерные гайки 5и 6, установленные соответственносверху и снизу анкерных планок 3,бетонные или железобетонные заполне ния 7 и колонна 8,Опорная плита 1 расположена нафуйдаменте 9 и оказывает на негосжимаюшие воздействия, которые передаются, на опорную плиту 1 колонной8 и траверсой 2.Вертикальные пластины траверсы 2прикреплены к колонне 8. Анкерныепланки 3 с консолями прикреплены кверху траверсы 2 анкерными болтами4,которые расположены между вертикальными пластинами траверсы 2.Анкерные болты 4, заделанные вфундамент 9 прикреплены к анкернымпланкам 3 с помощью гаек 5, установ-ленных над анкерными...

База металлической колонны

Загрузка...

Номер патента: 1581822

Опубликовано: 30.07.1990

Авторы: Беспалов, Куликовский, Слайковский

МПК: E04B 1/38, E04C 3/32

Метки: база, колонны, металлической

...равным углу скосов 12 центрирующих жестких ребер 3,Ионтаж колонны осуществляют следующим образом.Краном поднимают колонну 1 несколько выше уровня центрируюших жестких ребер 3, прикрепленных к опорной плите 2, и Фиксируют низ колонны 1 над ней таким образом, чтобы центрирующие жесткие ребра Зрасполагались между скосами 11 направляющих накладок 7.Затем колонну 1 опускают до соприкосновения скосов 12 центирующих жест-50 ких ребер 3 с внешними торцовыми ребрами траверс 5. Опускаясь медленнониже, колонна 1 скользит по скосам12 центрирующих жестких ребер 3, которые в свою очередь входя в соприкосновение со скосами 11 направляющих накладок 7, автоматически устанавливают колонну 1 в.проектное положение на опорной плите 2. При этомупругие...

База стальной двухветвевой колонны

Загрузка...

Номер патента: 1596037

Опубликовано: 30.09.1990

Авторы: Бирюков, Караев, Миловидов

МПК: E04C 3/32

Метки: база, двухветвевой, колонны, стальной

...- Б на фиг. 1; фиг. 4 - узел 1 на фиг. 1.База состоит из опорной плиты 1, колонны 2, опорного столика 3, объемного накладного анкерующего элемента со стенкой 4 и полками 5, вкладышей 6 с пропущенными через них анкерными болтами 7.Способ монтажа предлагаемой базы колонны осуществляется следующим образом.На опорную плиту 1 устанавливают колонну 2 с опорными столиками 3, приваренными вдоль стенки колонны. На опорный столик 3 устанавливается анкерующий элемент швеллерного сечения, состоящий из стенки 4 и полок 5. Вкладыш 6, сквозь который проходит анкерный болт 7, располагается на анкерующий элемент. При этом стенка 4 анкерующего элемента взаимодействует с торцовой гранью опорного столика 3, которая выполнена со скосом в сторону колонны, а...

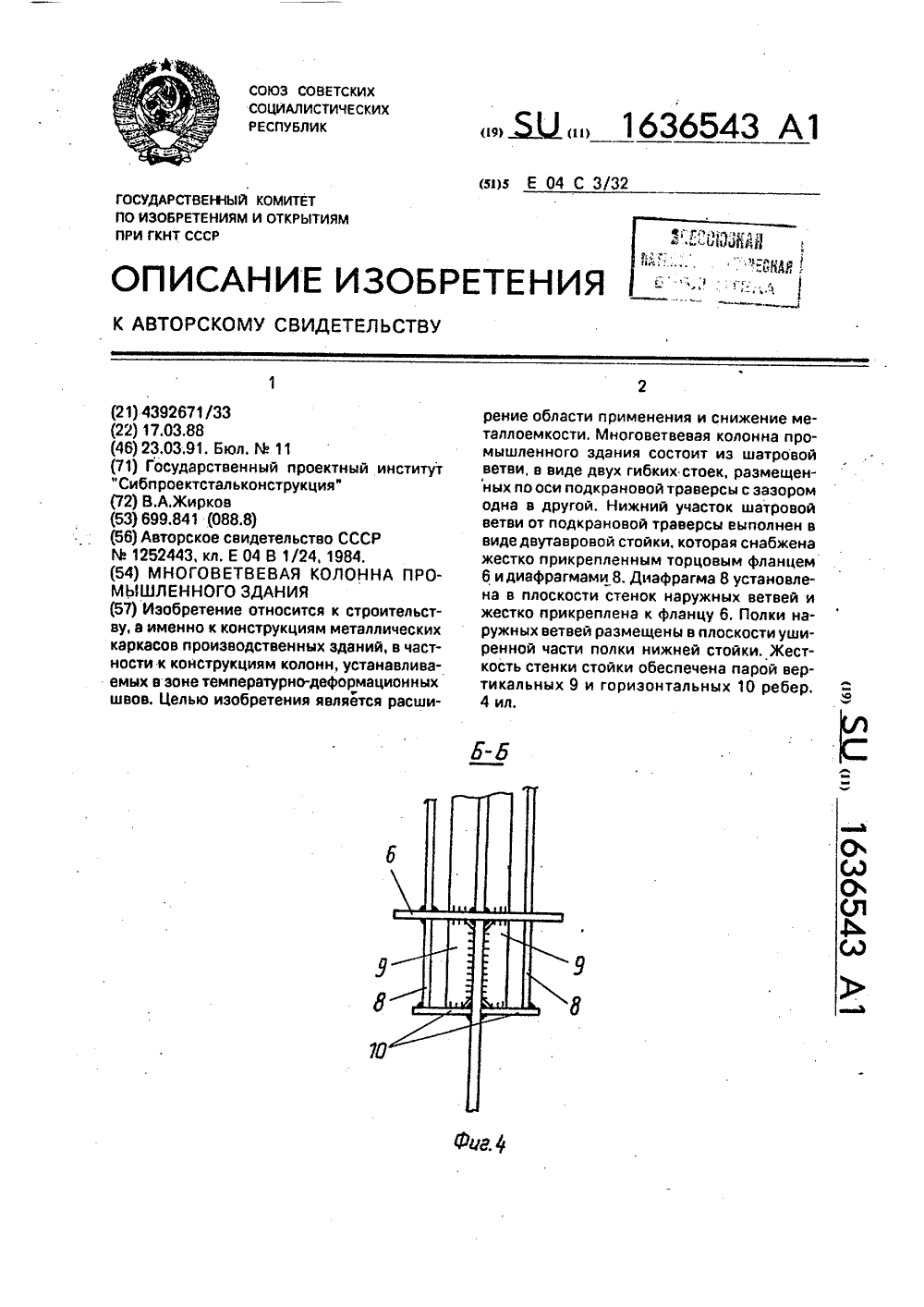

Многоветвевая колонна промышленного здания

Загрузка...

Номер патента: 1636543

Опубликовано: 23.03.1991

Автор: Жирков

МПК: E04C 3/32

Метки: здания, колонна, многоветвевая, промышленного

...2 ветвей.Шатровая ветвь 1 содержит внутреннюю двутавровую стойку 3 и ветви 4 наружной стойки, Нижняя часть шатровой ветви 1 выполнена в виде двутавровой стойки 5, снабженной жестко прикрепленным к ней торцовым фланцем 6. Внутренняя двутавровая стойка 3 расположена по оси колонны и жестко прикреплена к торцовому фланцу 6. Наружные ветви 4 установлены полками в плоскости уширенной части 7 стойки 5, а в плоскости стенок ветвей 4 установлены диафрагмы 8, Жесткость стенки стойки 5 обеспечена парой вертикальных ребер 9 жесткости и горизонтальных ребер 1 О.На фиг. 2 представлена шатровая ветвь 1, нижняя стойка 5 которой может быть прикреплена к подкранной траверсе 11 по ти. повому узлу крепления или к фундаменту в зданиях беэ кранов и беэ...

Решетчатая металлическая колонна

Загрузка...

Номер патента: 1679004

Опубликовано: 23.09.1991

Авторы: Зенин, Мальцев

МПК: E04C 3/32

Метки: колонна, металлическая, решетчатая

...решетки повышает жесткость ветви колонны из плоскости и не требует установки дополнительных распорок между колоннами, чем снижается общий расход стали на здание.Предлагаемая конструкция позволяет выполнить крепление элементов решетки к ветвям бесфасовочно с необходимой длиной сварных швов.Сварные швы крепления раскосов легко 5 доступны для сварки и в то же время расположены внутри ветвей, что придает хороший внешний вид колонне (ровный, без выступов), позволяет применять беэ дополнительного расхода материалов для обли цовки и создавать удовлетворительные интерьеры зданий (по этой причине имеет также повышенную область применения),Выполнение колонны приведеннойконструкции позволяет осуществить опира ние, например, стропильной...

Узел крепления трубчатой колонны к фундаменту

Загрузка...

Номер патента: 1783086

Опубликовано: 23.12.1992

Автор: Кагановский

МПК: E04B 1/36, E04C 3/32

Метки: колонны, крепления, трубчатой, узел, фундаменту

...колонны. Набор пластин опорнойизготовление необходимость фрезеровки детали 5 выставляют на уровне проектнойторцов колонны, строжки поверхности " отметки низа колонны 1. Колонну 1 устанавопорной плиты, а также механической обра- ливают на опорную деталь 5 и выверяют ееботки при изготовлении анкерных болтов и. проектное положение. Затем вертикальныегаек. Кроме того, при воздействии на колон листовые пластины 4 радиально приварива ну поперечной силы необходимы специаль- ют к обушкам анкерных уголков 3, колонненые закладные детали в фундаменте, 1, консольнйм выступам торцевой плиты 6соединенные с базой колонныдля восприя-и кольцевому ребру 7, Возможна и другаятйя этой. силы, так как выступающие круглые последовательность монтажа, когда...

Металлическая колонна

Загрузка...

Номер патента: 1791585

Опубликовано: 30.01.1993

Авторы: Ермак, Молчанов

МПК: E04C 3/32

Метки: колонна, металлическая

...а также консоль 3 между ними, две пары затяжек 4 по обе стороны консоли 3 и П-образный элемент 5,Стержень колонны выполнен из стандартных широкополочных двутавров с параллельными гранями полок, консоль 3 выполнена сварной, двухстенчатой, с наружной стороны стенок консоли 3 в верхней зоне на одной горизонтали приварены по две проушины 6 с втулками, также с наружной стороны стенок в центральной части консоли 3 болтами закреплены вертикальные направляющие 7 с планками 8.Здесь же установлены затяжки 4 из высокопрочного материала, по две с каждой стороны консоли 3,Затяжки 4 каждой пары соединены между собой шарнирно осями 9 опорных катков 10, оси 9 имеют лыски и отверстия для пропуска затяжек 4, Каждая затяжка вторым концом крепится к втулке...

Предварительно напряженная колонна

Загрузка...

Номер патента: 1796754

Опубликовано: 23.02.1993

Авторы: Молчанов, Молчанова, Скрипник, Таратушка

МПК: E04C 3/10, E04C 3/32

Метки: колонна, напряженная, предварительно

...к горизонтальным торцамкаждой щеки 7 приварены вилки 10 с втулками в их отверстиях,Двуплечий рычаг, ось 11 которого расположена в отверстиях втулок 8 и которыйустановлен между щек 7 консоли, имеетнижнее 12 и верхнее 13 плечи,Подвижная площадка 4, наружная поверхность которой используется для опорыи закрепления балки 14 подкрановой конструкции мостового крана с рельсом 15 для. колес мостового крана 1, имеет четыре запрессованные круглые направляющие 16.При сборке четыре направляющих 16подвижной площадки 4 подвижно расположены в отверстиях втулок 9, а ее подошваупирается в ролик нижнего плеча 12 двуплецега рыцагаКаждая затяжка 5, выполненная из высокопрачной стали имеет соответствующего направления наружную резьбу ипроушину с...

Сейсмозащитная конструкция

Загрузка...

Номер патента: 1815315

Опубликовано: 15.05.1993

Авторы: Байдуллаев, Шамуратов

МПК: E04C 3/32

Метки: конструкция, сейсмозащитная

...ому строительству и может быть и ано при строительстве обье ейсмически активных районах.Целью изобретения является повыше ние сейсмостойкости,На фиг.1 показано сейсмозащитная лонна, вертикальный разрез; на фиг.2 - же, поперечный разрез,Сейсмозащитная колонна содержит нижнюю 1 и верхнюю 2 опорные плиты соединенные между собой гибкими стержнями 3. Плиты 1 и 2 расположены внутри железобетонной трубы прямоугольного сечения образованной четырьмя вертикальными плитами 4 заполненной сыпучим материалом; Нижняя опорная плита 1 соединена неподвижно с вертикальными плитами 4 и опирается на основание. Верхняя плита 2 может свободно перемещаться вдоль оси колонны и несет верхнее строение, Стержни 3 расположены параллельным пучком, соьного сечения,...

Металлическая колонна

Загрузка...

Номер патента: 1828891

Опубликовано: 23.07.1993

Автор: Чайка

МПК: E04C 3/32

Метки: колонна, металлическая

...полоаки 2 с вырезанными по параболам продольными свободными краями. В результате образован.крестовый .сердечник с вырезанными поквадратным параболам свободными кромками листов. К вырезанным кромкам листов прижаты кромками стенок и приварены тавровые стержни 3, В результате образована крестовая преднапряженная колонна из тавровых стержней.Колонна работает следующим образом. 3 При продольном сжатии колонны ДО- критической нагрузкой ее продольная ось.остается прямой, При незначительном превышении критического значения нагрузка вызывает в ненапряженной колонне иск- Б ривление ее оси, а это вызывает появление в среднем сечении колонны и возрастание моментов, что ведет к.возрастанию напря-жения в сечении, площадь которого приходится...
