...регулировки зазора между ними 1.Недостатками известного устройства являются необходимость использования специального привода для вращения ропиков, что усложняет конструкцию устройства, а также возникновение вибраций детали и инструмента эа счет принудительного отрыва стружки у корня,Белью изобретения является повышение эффективности стружкодробпения.Указанная цель достигается тем, что устройство для дробления стружки снабжено опорным роликом и отражателем, причем на поверхности стружкодробящих роликов выполнены выступы и канавки так, что выступы одного ролика входят в канавки другого.На чертеже изображено предложенное устройство, разрез по стружкодробящим роликам.30Устройство содержит корпус 1, в котором установлены...

Номер патента: 1012067

Опубликовано: 15.04.1983

Авторы: Безруков, Дороган, Карманов, Лопатин, Селивановский

МПК: G01M 13/02

Метки: замкнутого, контура, нагружатель, стендам

...валы.Целью изобретения является расши рение технологических воэможностей нагружателя.указанная цель достигается тем, что в нагружателе к стендам замкнутого контура, содержащем выходные валы, многоступенчатый самотормозящийся планетарный редуктор, водило последней ступени которого соединено с одним иэ выходных валов, централь ные колеса с внутренними зубьямис другим. валом, одноступенчатую планетарную передачу, водило которой соединено с центральными колесами, с внутренними зубьями редуктора, и 65 имеющие взаимную блокировку тормозные барабаны, один иэ которых связан с центральными колесами с внешними зубьями передачи и первой ступени редуктора, другой - с центральным колесом с внутренними зубьями передачи, каждый из тормозных барабанов...

Номер патента: 991224

Опубликовано: 23.01.1983

Авторы: Безруков, Галин, Дороган, Карманов, Лопатин, Селивановский

МПК: G01M 13/02

Метки: замкнутого, контура, нагружатель, стендам

...соосно установлены сплошной 4 и полый 5 валы, В последнем размещены последовательно соединенные двухступенчатые волновые передачи внутреннего 6 и внешнего 7 деформирования. Передача 6 состоит иэ жестких колес 8 и 9 с внутренним зацеплением, первое из которых (последней ступени передачи 6) связано со сплошным валом 4, второе - с полым валом 5, кулачка 10, гибкого подшипника 11 и гибкого колеса с двумя венцами 12 и 13. Передача 7 внешнего деформирования состоит из жестких колес 14 и 15 с внешним зацеплением, первое иэ которых связано с кулачком 10 передачи 7, второе (первая ступень пере- дачи 7) - с полым валом 5, гибких колес 1, 17 и генератора, имеющего тол катель 18, размещенные в радиальных отверстиях полого вала 5, гибкий...

Номер патента: 927658

Опубликовано: 15.05.1982

Авторы: Александров, Амелькин, Библик, Дороган, Ридный, Сиренко, Федянин

МПК: B65G 17/14

Метки: конвейер, литейный

...21 влево. Воздух на магистрали подается в штоковую полость цилиндра 19 (поршневая его полость сообщается с атмосФерой) ипоршень 18, перемещаясь вправо, кулачком 17 поднимает тормозной рычаг16 до ввода его в контакт с роликом12 цепи. В этот момент так как ужеперемещается от привода цепь, последняя, зацепив за рычаг 16, начинаетперемещать и поршень 15 (через каретку 13) вправо. В результате этогожидкость из поршневой полости цилиндра 11 через дросселирующее отверстиевытесняется в резервуар 26 (верхняяполость резервуара в данный моментсообщается с атмосферой), обеспечиваятаким образом плавное перемещениеконвейера и не давая возмомностизвеньям цепи складываться под действием сил инерции конвейера и зазоровв ее шарнирах. При достижении...

Номер патента: 887972

Опубликовано: 07.12.1981

Авторы: Дороган, Крысенко, Селивановский, Соловьев

МПК: G01M 13/02

Метки: зубчатых, зубьев, колес, нагружения

...устанавливаемые во впадины между зубьями 4, 5 и 6 испытуемого к леса 7, На зубе 4 наклеен тензодатчик 8.Способ реализуют следующим обра Прикладывают идентичную изгибающую нагрузку к зубьям 4, 5 к де ствуя нагружателем 1 на ой2 4стоянию при однопарном зацеплении, В случае равенства сил при тарировке и испытаниях показания тензодатчика 8 будут одинаковыми.Способ обеспечивает в зубьях и во впадинах между ними напряженные состояния, идентичные напряженным состояниям при однопарном зацеплении, тем самым приближая условие испытания зубьев зубчатых колес к реальным. Составитель Ю. Красненкоейфиц Техред Е.Гаврилешко Корректор М. Шароши едакто 715/10 Тираж 910 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РауЗаказ Подписное...

Номер патента: 783619

Опубликовано: 30.11.1980

Авторы: Безруков, Дороган, Карманов, Лопатин, Надеин, Селивановский

МПК: G01M 13/02

Метки: замкнутого, контура, нагружатель, стендам

...венец 9 с колесом 11, сое. диненным с кулачком 12, который через подшипники 13 опирается,на валы 2 и 3, а через гибкий подшипник 14 формирует гибкое колесо 15 второй волновой передачи, имеющей зубчатые венцы 16 и 17, Зубчатый венец 16 зацепляется с колесом 18, а венец 17 с колесом 19, Колеса 18 и 19 жестко связаны с выходными валами 2 .и 3,Нагружатель работает следующим образом.При вращении вала электродвигателя 4 кулачок 5 генерирует в гибком колесе 7 бегущую волну и зубчатые венцы 8,9 гибкого колеса 7 зацепляются с жесткими колесами 10, 11,а такоормула цзобретсция Ц Ф 324516 При числе ЕЪ 160 ф Е 4 Е. 232, Е= ц = 1076480. Составитель Ю.Красненкоактор Г,улыбица Техред А.Щепанская М, Бигула ОРРе Плдп Тираж 101 С 1 дарственного...

Номер патента: 717604

Опубликовано: 25.02.1980

Авторы: Богданов, Вейнберг, Дороган, Купчик, Селивановский

МПК: G01M 13/04

Метки: испытания, передач, планетарных, подшипников, стенд

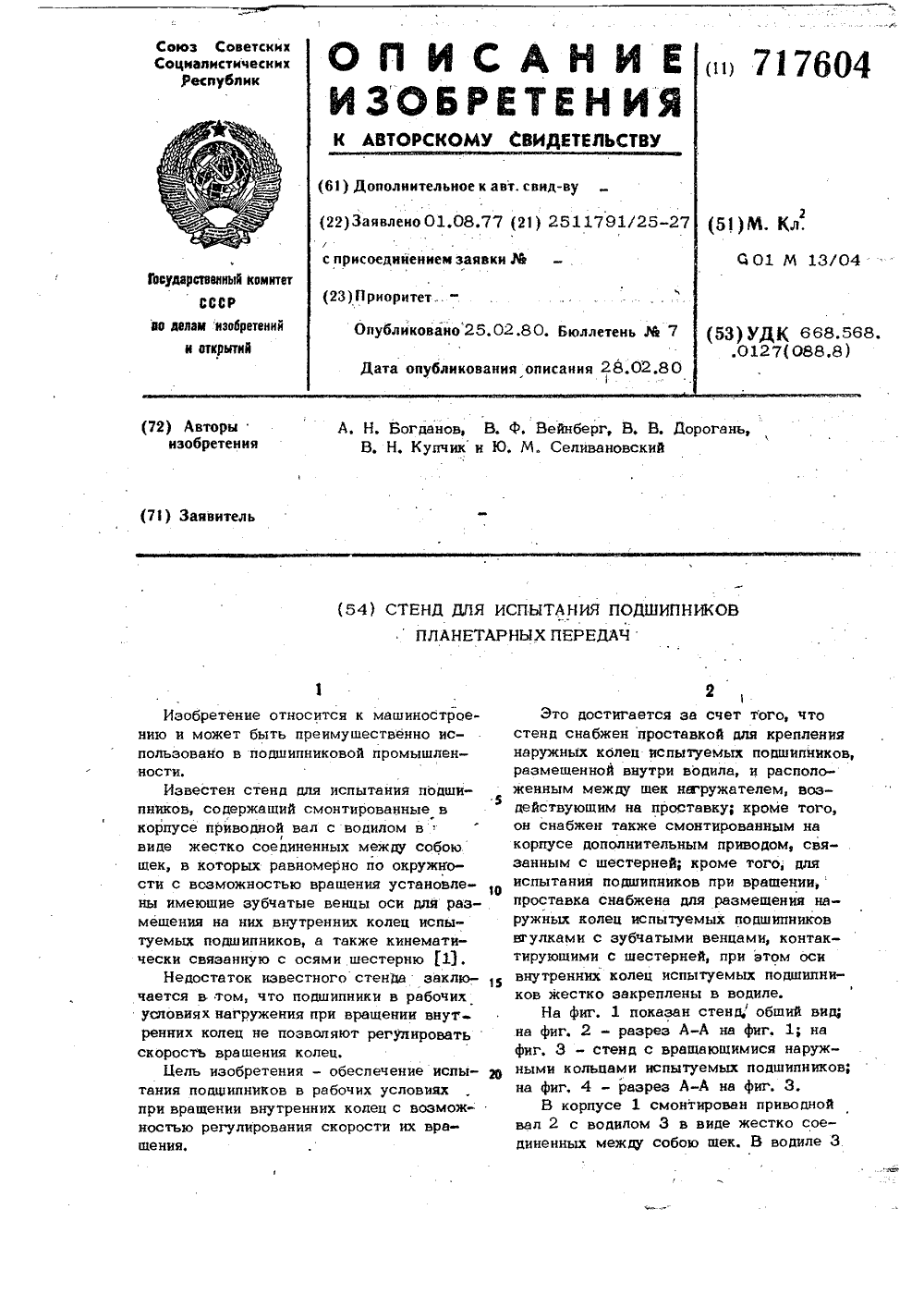

...8, также расположенной в корпусе 1 и установленной на дополнительном приводе 9. Между шек водила 3 размещен нагружатель 10 с рычагом 11 для силовой связи проставки 6с водилом 3, На приводном. валу 2 установлен подшипник 12 для подачи рабочей жидкости в нагружатель 10. Дляиспытания подшипников с вращающимисянаружными кольцами стенд снабжен втулками 13 с зубчатыми венцами, которыесвязаны с шестерней 8, Во втулках 13с зубчатыми венцами установлены наружные кольца испытуемых подшипников5, а сами втулки 13 с зубчатыми венцами, смонтированы в проставке 6 сподшипниками 14,Стенд работает следующим образом.Приводным валом 2 вращают водило 3, а дополнительным приводом 9 -шестерню 8. В результате кинематичес-,.кой связи шестерни 8 с зубчатыми...

Номер патента: 694785

Опубликовано: 30.10.1979

Авторы: Богданов, Вакула, Дороган, Корчагин, Лисин

МПК: G01M 13/04

Метки: качения, подшипника, состояния

...тем, что на торце рабочего вала выполнено глухое коническое отверстие, а токосъемник выполнен в виде смонтированного в корпусе соосно валу штока, подпружиненного свободным концом, несущим щетку, к коническому отверстию вала, а щетка выполнена конусной, конусность которой меньше конус- ности отверстия.На чертеже схематически изображено устройство, разрез.Устройство содержит крышку 1, жестко связанную с корпусом 2, в котором на высокооборотном валу 3 установлен контролируемый подшипник 4. Посредством кронштейна 5, закрепленного в крышке 1, по оси вращения вала установлен шток б с неподвижно закрепленной на его конце конусной щеткой 7. Кронштейн б имеет квадратное отверстие, а шток б для фиксации от проворачивания - поперечное...

Номер патента: 650618

Опубликовано: 05.03.1979

Авторы: Буга, Дороган

МПК: A61D 7/02

Метки: замораживания, приготовления, спермы, среды

...куриных яиц, затем отмеривают70 мл желтка в чистую химическую колбу, подогревают до 30-35 С на водянойо650618 Составитель А. МакаровРедактор О.Иванова Техред О, Андрейко Корректор С, Патрушева Заказ 676/5 Тираж 671 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-,35, Раушская наб., д. 4/5филиал ППП Патент", г, Ужгород, ул. Проектная, 4 бане и добавляют 30 мл глицерина.Стеклянной палочкой хорошо перемешивают до образования однородной массы,затем добавляют 15 г сахарозы и опятьстеклянной палочкой перемешивают дополного растворения. Так как образовавшаяся масса (синтетическая среда)имеет относительно густую консистенцию и желтый цвет, то визуально трудно определить окончание...

Номер патента: 625692

Опубликовано: 30.09.1978

Автор: Дороган

МПК: A61B 5/04

Метки: электродное

...вазелин. К одному из концов гибкого электрода 5, выполненного в виде нескольких витков микропровода, подсоединен проводник 6, а другой конец выведен,из ячейки 1 и выполняет роль погружной части 7 электрода, рабочая часть которого выполнена в виде многолучевой антенны 8.Устройство работает следующим образом.Ячейку 1 укрепляют в трепанационном отвсрстии черепа. Направляющую 9 вместе с погружной и рабочей частями электрода погружают на необходимую глубину в ткань головного мозга 10, Под действием тканевой жидкости рабочая и погружна я части электрода освобождаются от фиксации на направляющей 9. которую удаляют.Мпоголучевые антенны под действием эластических сил автоматически расходятся в стороны, надежно фиксируя воспринимающую часть...
