Стенд для испытания подшипников планетарных передач

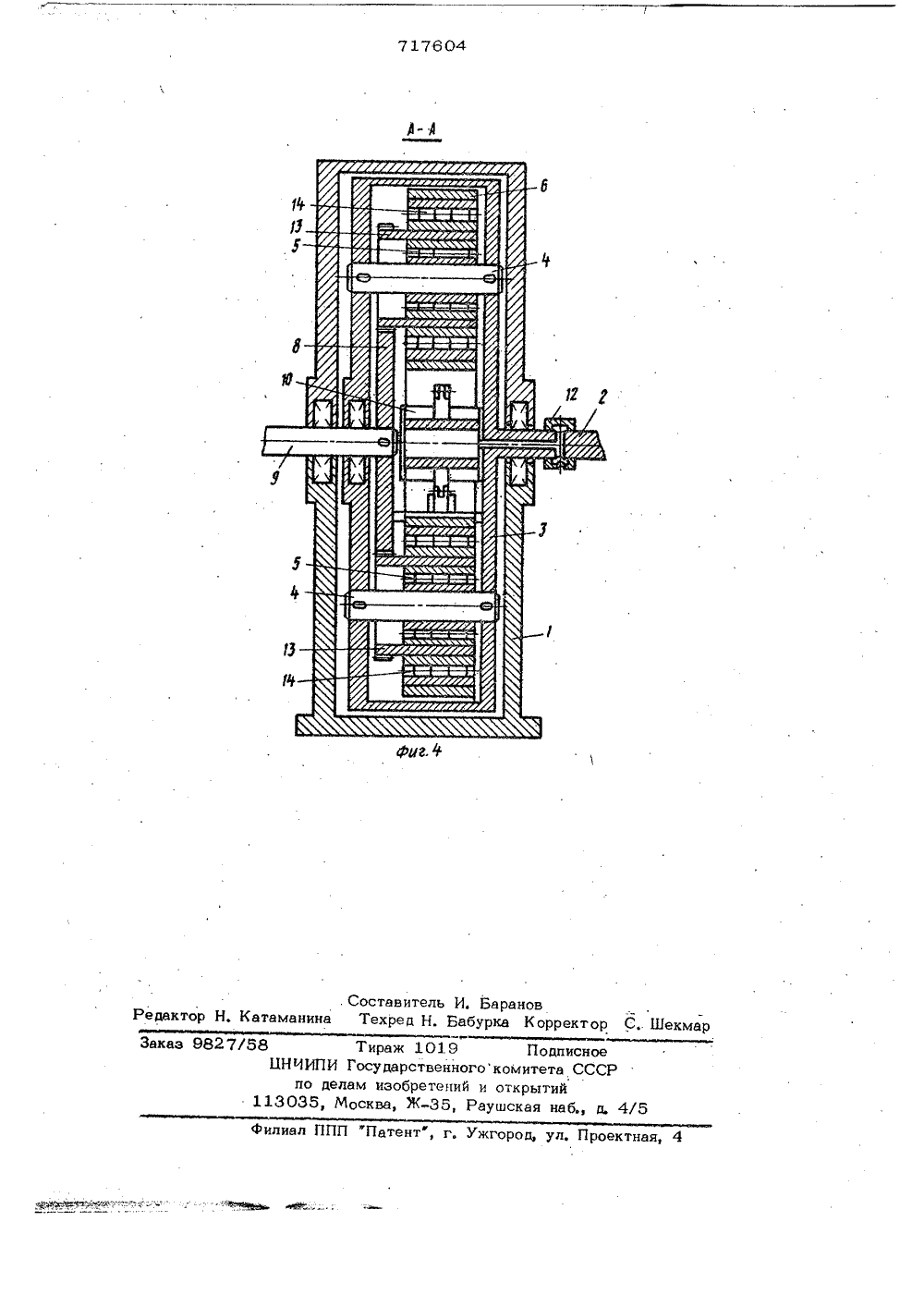

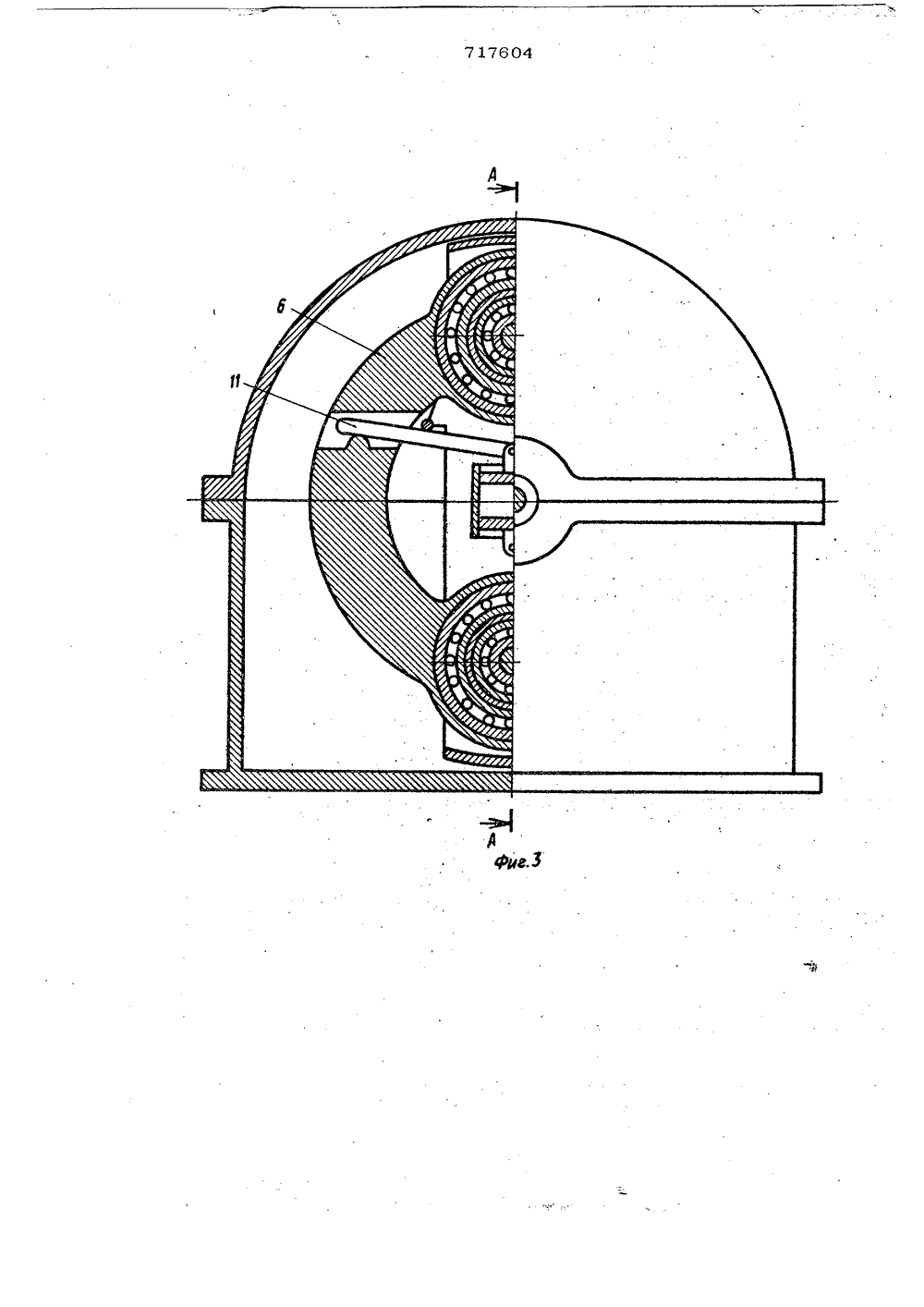

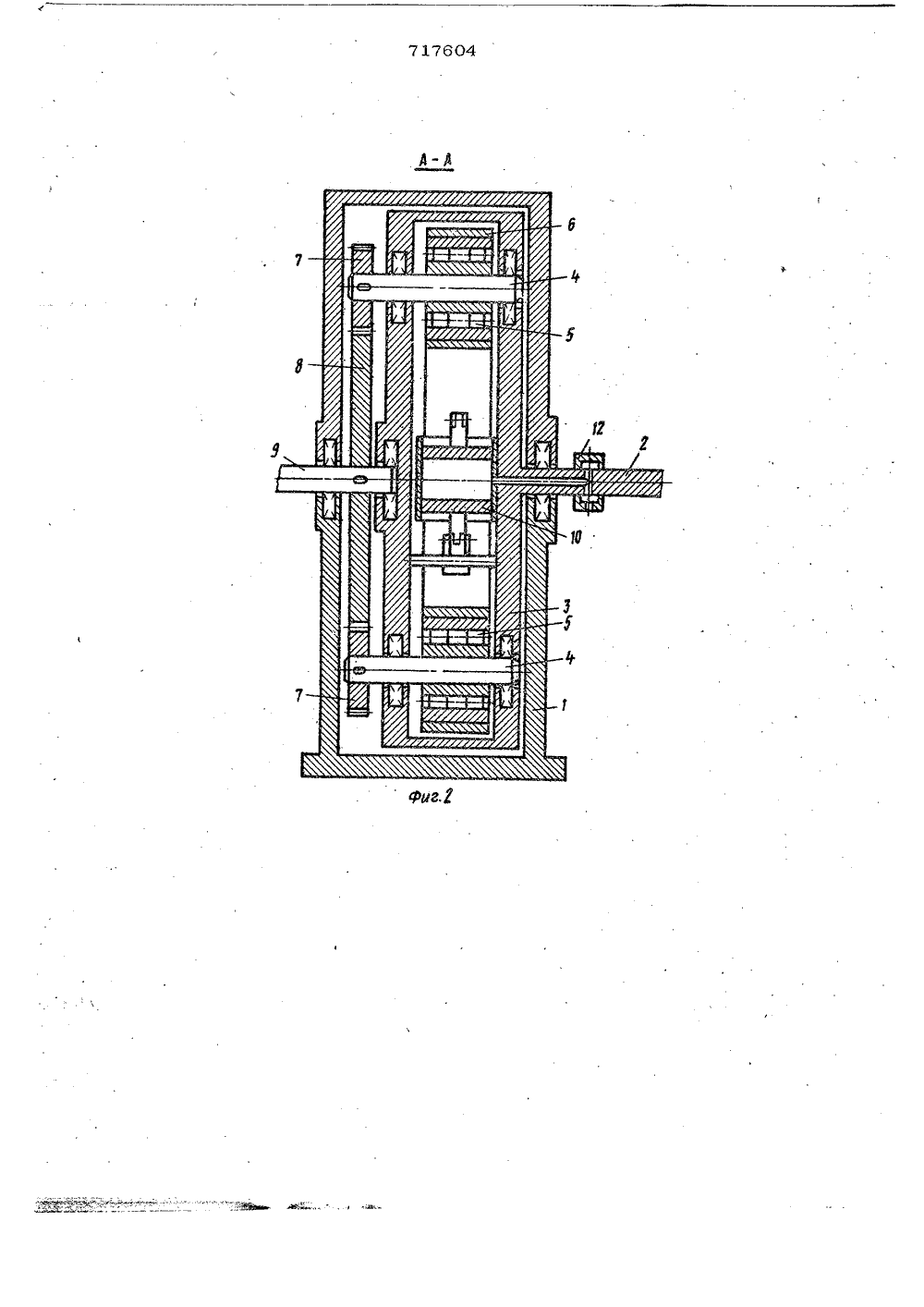

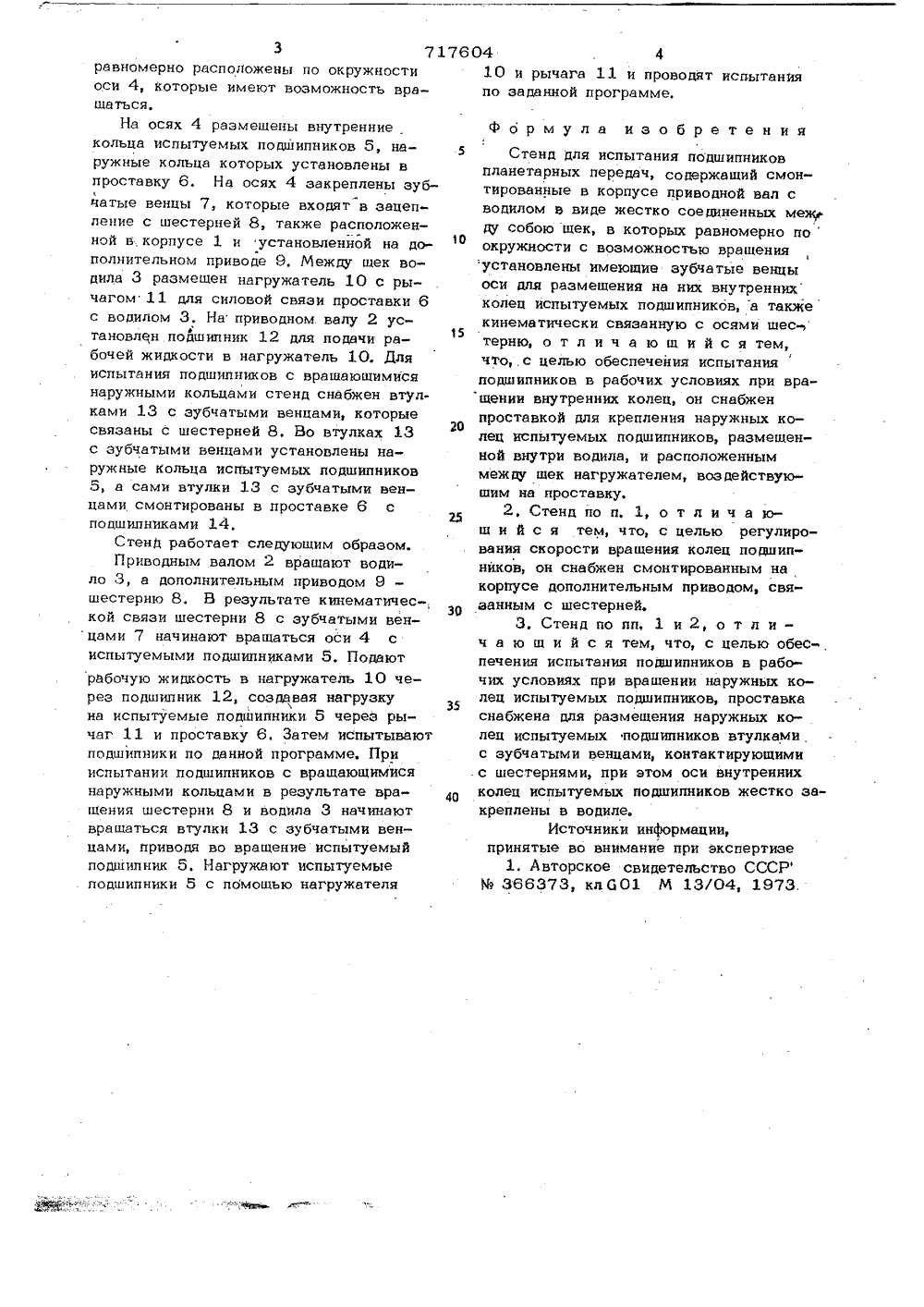

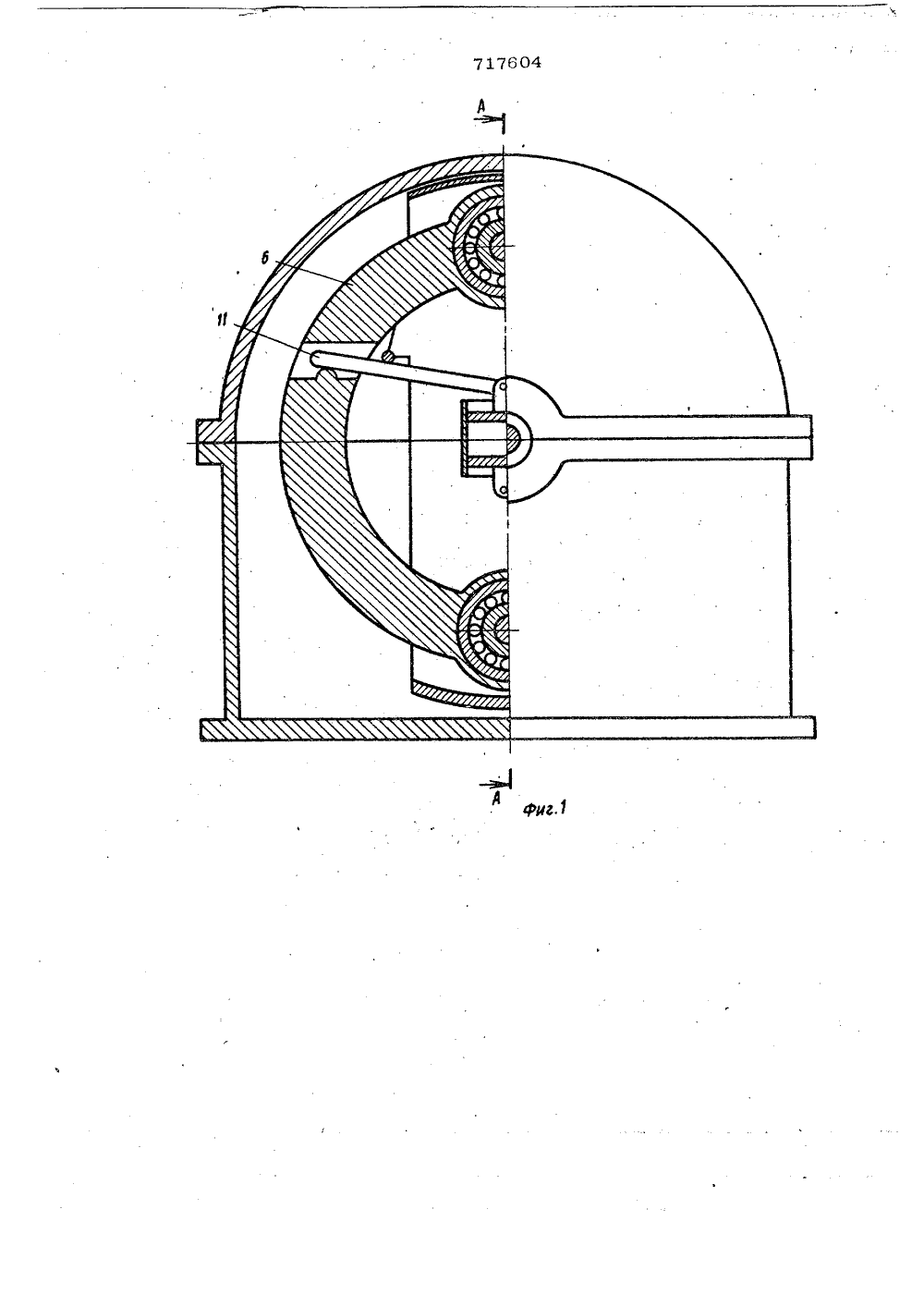

11 7 т САНИ Союз СоветскихСоциалистическихРеспублнк К АВТОРСКОМ ИДЕТЕ ЛЬСТВУ 61) Д олннтельное к ав влено 01,08.77дийением заявк(23) ПрОп Веударстееиный комитет СССР ао делам изееретеннй н втирцтий(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ПОДШИПНИКОВ ПЛАНЕТАРНЫХ ПЕРЕДАЧмашиностроетвенно испр смышлениненн Изобретение относится книю и может быть преимущеспользовано в подшнпниковойности.Известен стенд для испытания подшипников, содержащий смонтированные в корпусе приводной вал с водилом в виде жестко соединенных между собою шек, в которых равномерно по окружттости с возможностью вращения установлены имеющие зубчатые венцы оси для размещения на них внутренних колец испытуемых подшипников, а также кинематически связанную с осями шестерню 11,Недостаток известного стенда заключается в том, что подшипники в рабочих условиях нагружения при вращении внутренних колец не позволяют регулировать скорость вращения колец.Цель изобретения - обеспечение испытания подшипников в рабочих условии при вращении внутренних колец с возможностью регулирования скорости их вращения. Это достигается за счет того, что стенд снабжен проставкой для крепления наружных колец испытуемых подшипников, размещенной внутри водила, н расположенным между шек нагружателем, воздействуюшим на проставку; кроме того, он снабжен также смонтированным на корпусе дополнительным приводом, связанным с шестерней; кроме того, для испытания подшипников прн вращении,проставка снабжена для размещения наружных колец испытуемых подшипников втулками с зубчатыми венцами, контактирующими с шестерней, при атом оси внутренних колец испытуемых подшипников жестко закреплены в водиле.На фиг, 1 показан стенд, общий вид, на фнг, 2 - разрез А-А на фнг. 1; на фиг. 3 - стенд с вращающимися наружными кольцами испытуемых подшипников; на фиг, 4 - разрез А-А на фиг. 3,В корпусе 1 смонтирован приводной вал 2 с водилом 3 в виде жестко соед ых между собою щек. В водиле 33 7176равномерно расположены по окружностиоси 4, которые имеют возможность вращаться,На осях 4 размещены внутренниекольца испытуемых подшипников 5, наружные кольца которых установлены впроставку 6. На осях 4 закреплены зубчатые венцы 7, которые входят в зацепление с шестерней 8, также расположенной в корпусе 1 и установленной на дополнительном приводе 9. Между шек водила 3 размещен нагружатель 10 с рычагом 11 для силовой связи проставки 6с водилом 3, На приводном. валу 2 установлен подшипник 12 для подачи рабочей жидкости в нагружатель 10. Дляиспытания подшипников с вращающимисянаружными кольцами стенд снабжен втулками 13 с зубчатыми венцами, которыесвязаны с шестерней 8, Во втулках 13с зубчатыми венцами установлены наружные кольца испытуемых подшипников5, а сами втулки 13 с зубчатыми венцами, смонтированы в проставке 6 сподшипниками 14,Стенд работает следующим образом.Приводным валом 2 вращают водило 3, а дополнительным приводом 9 -шестерню 8. В результате кинематичес-,.кой связи шестерни 8 с зубчатыми венЗОцами 7 начинают вращаться оси 4 сиспытуемыми подшипниками 5, Подаютрабочую жидкость в нагружатель 10 через подшипник 12, создавая нагрузкуна испытуемые подшипники 5 через рычаг 11 и проставку 6. Затем испытываютподшипники по данной программе, Прииспытании подшипников с вращающимисянаружными кольцами в результате вращения шестерни 8 и водила 3 начинаютврашаться втулки 13 с зубчатыми венцами, приводя во вращение испытуемыйподшипник 5Нагружают испытуемые. подшипники 5 с помошью нагружателя 04 4 10 и рычага 11 и проводят испытания по заданной программе. Формула изобретенияСтенд для испытания подшипниковпланетарных передач, содержащий смонтированные в корпусе приводной вал сводилом в виде жестко соединенных межгду собою шек, в которых равномерно поокружности с возможностью вращенияустановлены имеющие зубчатые венцыоси для размещения на них внутреннихколец испытуемых подшипников, а такжекинематически связанную с осчми шес-терню, о т л и ч а ю щ и й с я тем,что,.с целью обеспечения испытанияподшипников в рабочих условиях при вращении внутренних колец, он снабженпроставкой для крепления наружных колец испытуемых подшипников, размещенной внутри водила, и расположенныммежду шек нагружателем, воздействующим на проставку,2, Стенд по и, 1, о т л и ч а юш и й с я тем, что, с целью регулирования скорости вращения колец подпипников, он снабжен смонтированным накорпусе дополнительным приводом, связанным с шестерней.3. Стенд по пп, 1 и 2, о т л и -ч а ю ш и й с я тем, что, с целью обеспечения испытания подшипников в рабочих условиях при вращении наружных колец испытуемых подшипников, проставкаснабжена для размещения наружных колец испытуемых подшипников втулкамис зубчатыми венцами, контактирующимис шестернями, при этом оси внутреннихколец испытуемых подшипников жестко закреплены в водиле,Источники информациипринятые во внимание при экспертизе1. Авторское свидетельство СССРМ 366373, кл б 01 М 13/04, 1973,. Составитель И. Барановатаманина Техред Н. Бабурка К орре С, Шекмар Редактор Заказ 9827/58 3035, Москва, Ж, Рау б., ц. 4/5пиал ППП Патент", г, Ужгород, ул. Проектная Тираж 1019 ЦНЧИПИ Государственног по делам изобретений 1Подписное комитета СС открытий шская на
