Устройство для программного управления загрузкой бункеров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

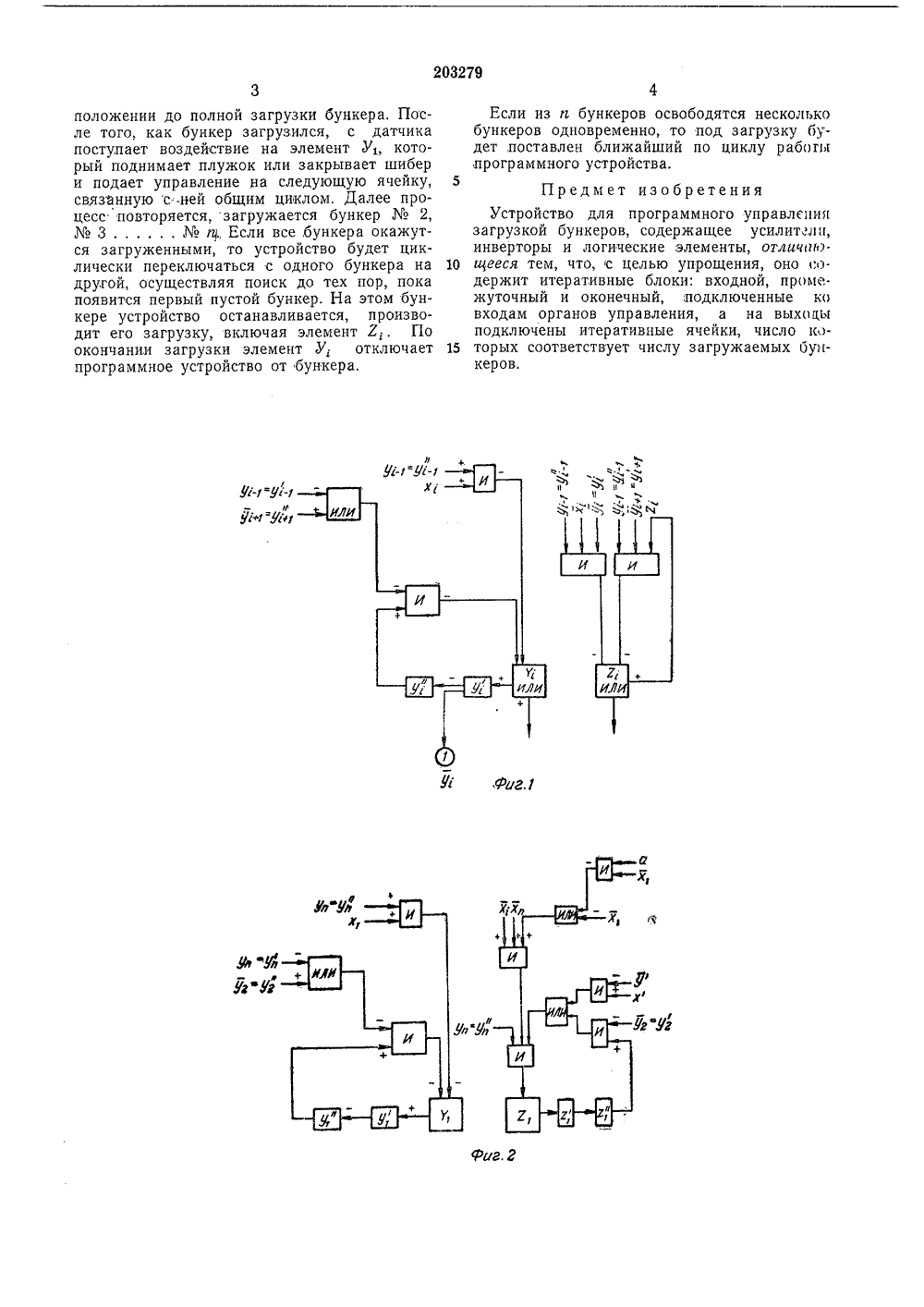

О П И С А Н И Е 2 О 3279ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Воцивлистических Республикс 1 Фед ависимое от авт, свидетельства-аявлено 21,Х,1965 ( 1029582/26-2 л 42 е 23/55 исоединением заявкиМПК 6 01 с риоритет Комитет ло делам ивобретений и открыт ври Совете Министре СССР. Харламов и В. П, Диде аявитель СТРОЙСТВО ДЛЯ ПРОГРАММНОГО УПРАВЛ ЗАГРУЗКОЙ БУНКЕРОВ 2 во программного серов свободно от имеет следующие Известны автоматические устройства загрузки бункерных установок, имеющие органы управления, содержащие формирователи, связанные с датчиками уровня; подключенные к запоминающему устройству кольцевые регистры записи и считывания информации; блок автоматической коррекции выдержки времени, который через реле времени и логические схемы соединен с исполнительными органами.Эти устройства обладают тем недостатком, что при увеличении числа бункеров схема подвергается существенным изменениям. Кроме того, эти устройства выполнены на контактных элементах.Предложенное устройступравления загрузкой бунуказанных недостатков ипреимущества:а) Каждому бункеру соответствует своя ячейка управления, так что при изменении числа бункеров изменяется только число управляющих ячеек, соединенных между собой последовательно.б) Устройство обслуживает последовательно все бункера, пропуская загруженные и ставя под загрузку первый из последовательно расположенных освободившихся бункеров.в) Управляющая ячейка обладает наиболее простым схемным исполнением. Предложенное устройство отличается отизвестных тем, что, с целью упрощения, оносодержит итеративные блоки - входной, промежуточный и оконечный, подключенные ко5 входам органов управления, а па выходыподключены итеративные ячейки, число которых соответствует числу загружаемых бункеров.На фиг. 1 изображена блочно-принципн 0 альная схема промежуточной управляющейячейки; на фиг. 2 изображена блочно-принципиальная схема первой управляющей ячейки; на фиг, 3 изображена блочно-принципиальная схема последней п-ячейки,5 Вторая ячейка отличается от первой тем,что в ней имеется цепь, в которой предусмотрено ручное воздействие при пуске. Пуск первой ячейки возможен только в том случае,когда все бункера свободны,20 Третья ячейка отличается от первой наличием блокировки в цепи воздействия на реагирующий элемент, воздействующий на пусковой орган механизма управления.После подачи напряжения на устройстьо25 и воздействия на кнопку пуска (все бункерапустые), срабатывает элемент Л, которыйподает команду на открытие шибера или опускание плужка, Шибер пли плужок, дойдя докрайнего полокения, отключает свой привод30 концевым выключателем и остается в этомположении до полной загрузки бункера, После того, как бункер загрузился, с датчика поступает воздействие на элемент У, который поднимает плужок или закрывает шибер и подает управление на следующую ячейку, связанную с.-ней общим циклом, Далее процесс повторяется, загружается бункер2,3л., Если все,бункера окажутся загруженными, то устройство будет циклически переключаться с одного бункера на другой, осуществляя поиск до тех пор, пока появится первый пустой бункер. На этом бункере устройство останавливается, производит его загрузку, включая элемент Л,. По окончании загрузки элемент У; отключает программное устройство от бункера. Если из а бункеров освободятся несколькобункеров одновременно, то под загрузку будет поставлен ближайший по циклу работыпрограммного устройства.5Предмет изобретенияУстройство для программного управлениязагрузкой бункеров, содержащее усилители,инверторы и логические элементы, отличпю 10 иееся тем, что, с целью упрощения, оно со.держит итеративные блоки: входной, проме.жуточный и оконечныйподключенные ковходам органов управления, а на выходыподключены итеративные ячейки, число ко 15 торых соответствует числу загружаемых бункеров,203279 Ул-Уй.т Фо ор Сорокина Корректоры: Г. И. Плешакова и С. ф. ГоптаренкЗаказ 3836/1 Тирагк 535 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д, 4
СмотретьЗаявка
1029582
В. М. Харламов, В. П. Диденко
МПК / Метки
МПК: G01F 13/00
Метки: бункеров, загрузкой, программного
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/3-203279-ustrojjstvo-dlya-programmnogo-upravleniya-zagruzkojj-bunkerov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для программного управления загрузкой бункеров</a>
