Профилирующее устройство к машине для получения искусственного каракулу1известно профилирующее устройство к машине для получения искусственного каракуля, содержащее укладочный транспортер с плитой под н1им, упл
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 373339
Авторы: Двух, Плавающий, Плавающим, Работает, Расположенный, Распределительный, Уплотнительной, Чертеже
Текст
Союз Советских Социалистических РеспубликОП КСАН ИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт. свидетельства-Заявлено 02,1 Ч.9 (Ло 1643070/28-12)с присоединением заявки-Ф,м М.Кл. Р ОЗЙ 27/181 Э 046 3/00 Комитет по делам изобретений и открытий при Совете тйинистров СССРПриоритет -УДК 687 8 (088 8) Опубликовано 2.11,1973. Бюллетеиь14Дата опубликования описания 19,Ъ 1,1973 Авторыизобретения П.ф. Сапилевский и Л. И. Лобанова Заявитель Московский экспериментальный завод искусственной кожи и меха ПРОфИЛИРУЮЩЕЕ УСТРОЙСТВО К МАШИНЕДЛЯ ПОЛУЧЕНИЯ ИСКУССТВЕННОГО КАРАКУЛ ВЛЙ 1ирующее устройство к мая искусственного каракуладочный транспортер с лотнительную пластину и Известно профил шине для получен ля, содержащее ук плитой под ним, у распределительный валик с шарипами, распо женные над укладочным транспортером.Чтобы добиться имитации вальковатого каракуля, предлагаемое профилирующее устройство снабжено планкой для формирования и уплотнения слоя вальков, расположенной за распределительным валиком по направлению движения укладочного транспортера и под углом к нему и укрепленной на плите.Устройство содержит плавающий валик, расположенный между планкой и уплотнительной пластииой.На чертеже показано предлагаемое устройство, в двух проекциях. Оно содержит укладочный транспортер 1, скорость движения которого больше скорости движения приемистого транспортера 2; уплотнительную пластину 8 и распределительный валик 4 с шипами Б, расположенные над укладочным транспортером; планку б и плавающий валик 7 с проточками, расположенный над укладочным транспортером между планкой и уплотнительной пластиной, Планка б установлена под углом к плоскости укладочного транспортера между распределительным и плаваютцим валиками.Работает профилирующее устройство сле 2 дующим образом.Непрерывная синель в несколько потоков поступает к устройству для ее нарезки и дозированной многоручейной подачи в зависимо сти от заданной площади выпускаемого материала отрезков синели-вальков на укладочный транспортер.Длина отрезка синели-валька должна бытьравна длине вальков натурального валькова О того каракуля 40 - 65 мм.Вальки, попадая на укладочный транспортер, поступают к планке б. Благодаря планке при движении отрезков синели-вальков происходит сжатие валька между укладочным 15 транспортером и планкой, так как последняя установлена под углом к плоскости укладочного транспортера; она вправляет отрезки синели-вальков под плавающий валик, создавая дополнительное уплотнение валька и увеличи вая силу сцепления его с укладочным транспортером,Вращающийся плавающий валик захватывает валек и вместе с укладочным транспортером перемещает его под уплотнителнную пла; стину 3 с получением рисунка волосяного покрова, имитирующего лучпсие сорта натурального вальковатого каракуля.Распределительный валик 4 с шипами в случае нарушения однорядности движения валь- ЗО ков при последовательном дозированном па373339 Предмет изобретения Составитель Л. Бражников актор Т. Юрчикова Техред Л. Грачева ,Корректор,О. Тюр жаз 2512 Изд. М 1289 Тщаж 4671 ИИПИ Комитета по делам изобретений и открытий при СоМосква, Ж, Раушская наб., д. 45 Подписноее Министров СССР Обл. тип, Костроыск правления издательств, полиграфии и книжной торгова денни их на укладочный транспортер конпролирует прохождение вальков в один ряд,1, Профилирующее устройство к машине для получения искуоствевного каракуля, содержащее укладочный транспортер с плитой под ним, уплотнителвную пластину и распределительный валнк с шипами, расположенные над укладочным транспортером, отличающееся тем, что, с целью обеспечения возможности получения имитации вальковатого каракуля, оно снабжено планкой для формированияи уплотнения слоя вальков, расположенной за5 распределительным валиком по направлениюдвижения укладочного транспортера и под углом к нему и укрепленной на плите.2. Устройство по п. 1, отличающееся тем,что оно содержит плавающий валик, располо 10 женный между планкой и уплотнительной пластиной,
СмотретьЗаявка
1643070
Распределительный валик шипами случае нарушени однор дности движени вальков при последовательном дозированном

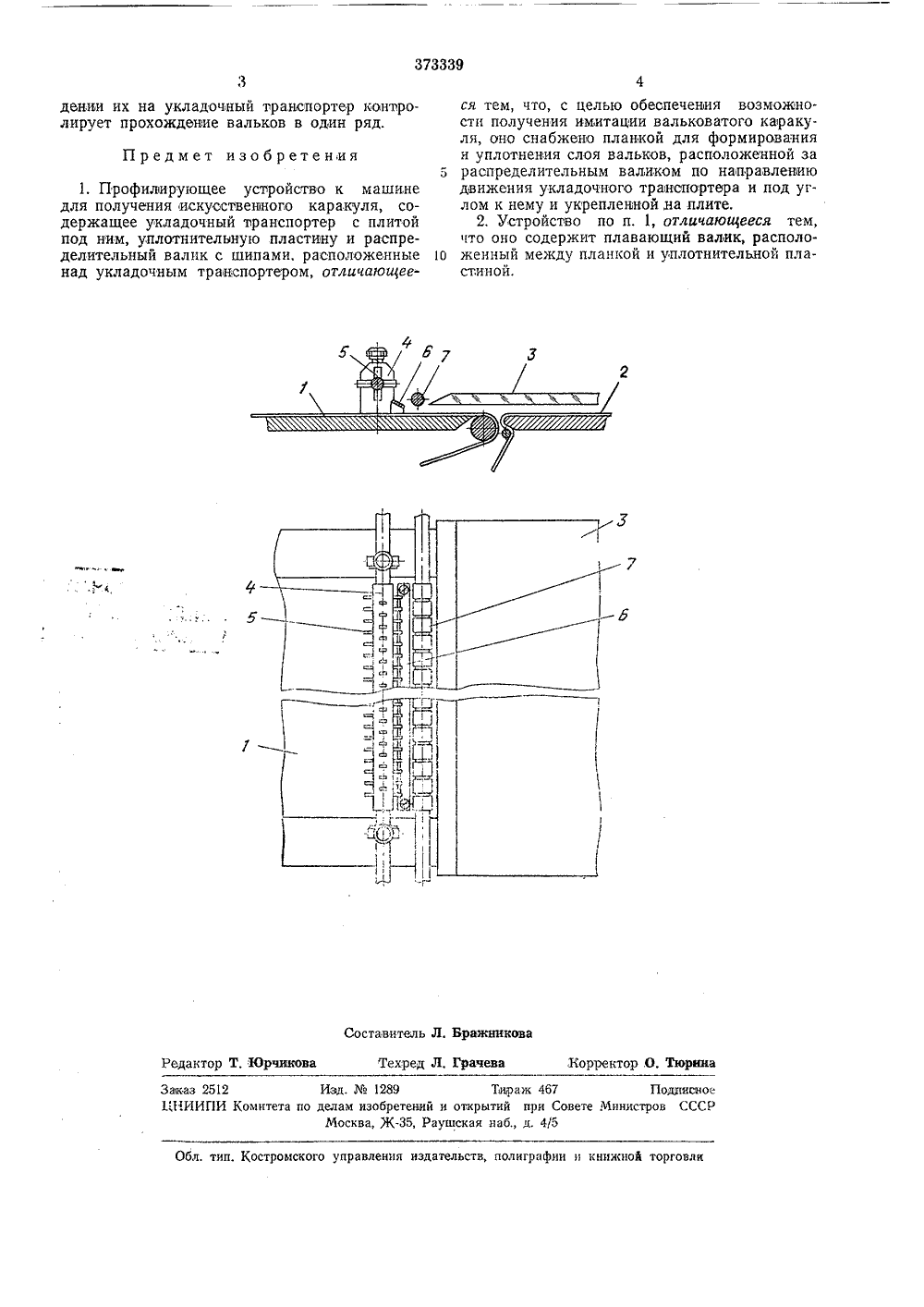

чертеже показано предлагаемое устройство, двух проекци Оно содержит укладочный транспортер скорость движени которого больще скорости движени приемного транспортера уплотнительную пла Стину, распределительный валик шипами расположенные над укладочным транспортером пла нку, плавающий валик проточками, расположенный над укладочным транспорте ром между планкой, уплотнительной пластиной Планка установлена под углом плоскости укладочного транспортера между распределительным, плавающим валиками, Работает профилирующее устройство еле
МПК / Метки
МПК: D03D 27/18, D04D 3/00
Метки: искусственного, каракулу1известно, каракуля, машине, н1им, плитой, профилирующее, содержащее, транспортер, укладочный, упл
