Номер патента: 1214761

Опубликовано: 28.02.1986

Авторы: Аманов, Бахадиров, Туляганов, Цой

МПК: C14B 1/00

Метки: кож

...технологических возможностей.На фиг. 1 и 2 показаны схемы уст ройства для обработки кож и процесса обработки кож.Устройство для обработки кож состоит из струнного транспортера 1 для подачи кож, огибающего ведущий вал 2 транспортера, снабженный средством для направления кожи, выполненном в виде стержней 3, один конец каждого из которых шарнирно установлен между струнами транспортера на ведущем валу 2, а другой конец имеет эксцентрично установленный с возможностью вращения ролик 4, взаимодействующий с поверхностью нижнего рабочего вала 5, а над ним установлен верхний рабочий вал 6.Диаметр каждого ролика 4 выполнен последовательно уменьшающимся от серединырабочих валов к его краям.Устройство работает следующим образом.Перемещаясь по...

Номер патента: 1213112

Опубликовано: 23.02.1986

Авторы: Турсунов, Цой

МПК: E01F 5/00

Метки: переход, подземный, трубопроводный

...в частности к конструкциямсооружений для пропуска воды по подземному трубопроводному переходу 5(дюкерам), и может использоваться всооружениях на пересечениях крупногомелиоративного канала, водотока соврагами, рекой и искусственнымисооружениями, 10Цель изобретения - повышение эффективности путем создания продольновинтового движения воды,На фиг. 1 изображен трубопроводный переход, продольный разрез; на 15фиг. 2 - то же, вид в плане.Подземный трубопроводный переходсодержит входное 1 и выходное 2 отверстия, каналы 3 и 4 с горизонтальным 5, входным б и выходным 7 наклонными участками,Каналы 3 и 4 на наклонном выходном 7 и горизонтальном 5 участках трубы сообщены между собой отверстиями 8, расположенными в нижней части трубы. У входного 1 и...

Номер патента: 1209825

Опубликовано: 07.02.1986

Авторы: Дольник, Корн, Прытков, Цой

МПК: E21B 33/03

Метки: герметизации, скважины, устья

...скважин и шнуров, а также для герметизации вскрытых горными выработками геологических скважин, пробуренных с поверхности и пересекающих водоносный горизонт.Целью изобретения является обеспечение надежной герметизации необсаженных скважин, вскрытых горными выработками, и шпуров.На фиг.1 изображено устройство с загерметизированным устьем скважины (задвижка открыта), продольный разрез; на Фиг,2 - разрез А-А на фиг.1.Устройство для герметизации устья скважины состоит из трубы 1, к которой жестко приварена шайба 2 и свободно насажена опорная шайба 3 с уплотнительным элементом 4. Во внутренней части трубы 1 расположен фиксатор 5 трубы (стержень) так, что один конец его упирается в выемку б на внутренней поверхности трубы 1, а...

Номер патента: 1209120

Опубликовано: 07.02.1986

Авторы: Зеленцов, Кулаков, Маряхин, Павлов, Пан, Пешков, Учеваткин, Цой

МПК: A01J 5/01

Метки: молока, перекачки, учета

...1, а нагнетательный - к вакуумированцой части камеры 4 .ерез вертикальный молокопровод 5 с коленом. Камера 4 присоединена к всасывающему патрубку перекациваюн 1 его насоса 6, Вал насоса 3 объемьгого вытеснения и вал перекачивающего насоса 6 присоединены к общему электро- приводу 7, на валу которого установлен счетчик 8 оборотов. Вакуумированные части молокосборника 1 и камеры 4 связаны между собой воздуховодом 9, а нагнетательный патрубок перекачивающего насоса 6 присоединен к напорному молокопроводу О через обратный клапан 1. Стабилизатор 2 напора. счетчик 8 оборотов и электропривод 7 присоединены к пульту 12 управления. Устройство работает следующим образом, Молоко поступает в молокосборник 1.При достижении верхнего уровня...

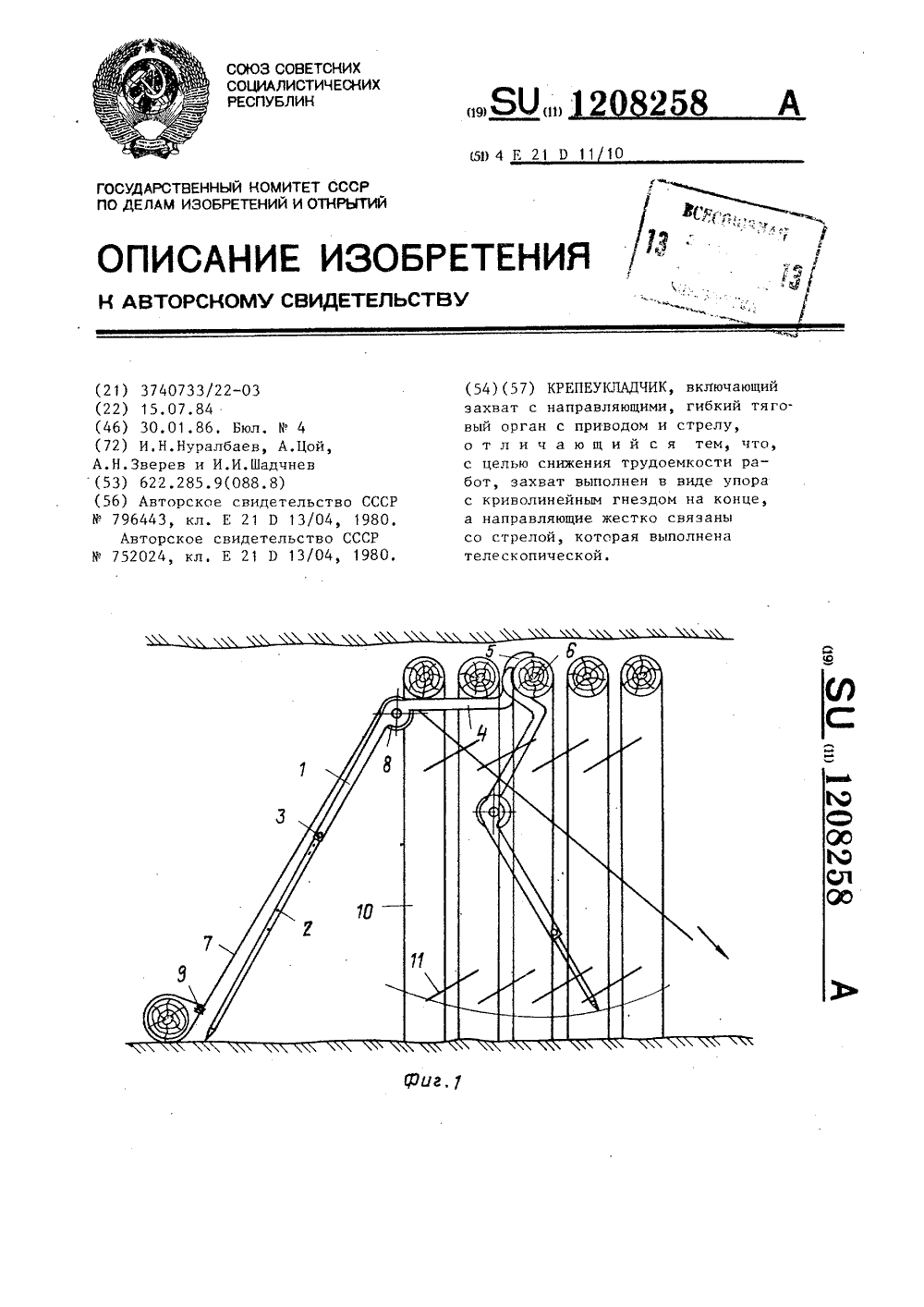

Номер патента: 1208258

Опубликовано: 30.01.1986

Авторы: Зверев, Нуралбаев, Цой, Шадчнев

МПК: E21D 11/10

Метки: крепеукладчик

...жестко связанных со стрелой 1, а с другой стороны имеющих захваты 5, выполненные с криволинейным гнездом с возможностью упора в верхняк Ь, гибкого тягового органа 7, огибающего блок 8 и имеющего на одном конце захватное приспособление 9, а на другом - привод. На чертеже обозначены также боковые стойки 10 и соединительные скобы 11.Устройство для возведения шахтной крепи работает следующим образом,Вначале производится установка боковых стоек 10, которые с помощью соединительных скоб 11 связывают с возведенной шахтной крепыш. Затем после доставки устройства к месту, жт орол уч Проектная монтажа верхняков производится устанонка устройства в рабочее положение. При этом цилиндрическое гнездозахвата 5 заводят за последний 5 верхняк 6...

Номер патента: 1208242

Опубликовано: 30.01.1986

Авторы: Гердт, Корн, Мусаев, Прытков, Цой

МПК: E21C 39/00, G01B 5/30

Метки: деформаций, радиальных, скважины, стенок

...струкциисГНа чертеже изображно устройство для измерения радиальных деформаций стенок скважины, общий вид.Устройство содержит корпус, выпалпянньп 1 В видР спиралье 10 Й пружины 1, витки Кторой находятся В плот. ном соприкосновении адин к другому измерительный узел, выполненный в виде диска 2 с центральным отверстиям 3 и мерной шкалы 4, стрелки 5, 1 851 утре 1 корпуса размещен стержень 6.Стержень б ОДним кОнЦОм ЯОРДинен с внутренним концам 7 спиральной пружины 11 а другим - со стрелкой 5, При этом диск 2 закреплен на внеш Р нсм конце Б спиральной пружины. При установке прибора пружину 1закручивают так, чтобы ее виткигошли в плотное соприкосновение 25между собой, а диск 2 - с устьем скважины,При изменении, напряженного состояния массива...

Номер патента: 1208218

Опубликовано: 30.01.1986

Авторы: Гердт, Головков, Зверев, Цой

МПК: E21B 21/015, E21B 33/00

Метки: герметизации, скважин

...ри закручиваниигайки 6 происходит перемещение внут 1)еццей трубы 1 относительно царужной5, при котором конусная часть внутренней трубы взаимодействует с коусомразрезной части наружной трубы и разжимает разрезную часть в радиальном1;апрявлении пс радиусу, равному длине 1) Продольных разрезов 4. Б то же времяувеличивается ширина продольных разрезов ,в которые затем вставляют продольные выступы 3 уплотнителя 2, Бос,)е усгановки выступов 3, откручивают )5 гайку 6. Внутренняя труба 1 перемещается относительно наружной 5 в обрат:(ом на.правлении, сжимается в исходное положение разрезная чясть няру)ной трубы, уменьшается пгирина про - 2 О дсльцых разрезов (т дангового зажимаи вследствие этого плотно зажимаетсяв тих разрезах выступов 3...

Номер патента: 1206578

Опубликовано: 23.01.1986

Авторы: Антоненко, Горбачев, Данилов, Демин, Кивензор, Ковалев, Цой

МПК: F25B 29/00

Метки: насос, тепловой

...4, полостикоторого расположены коаксиально,регулирующий вентиль 5 и испаритель6. Причем к конденсатору 3 подключена система оборотного водоснабжения, включающая в себя водянойтеплообменник 7, градирню 8 с баком 259 для воды и насос 10, А к подогревателю 2 подсоединены магистрали 11 и12 подвода и отвода проточной воды.Магистраль 11 после водяного теплообменника 7 снабжена вентилем 13 иподключена к трубопроводу подпиткисистемы оборотного водоснабжениячерез запорный вентиль 14 посредством линии 15, снабженной устройством подачи теплой воды к потреби 35тепю.Тепловой насос работает следующим образом.Из компрессора 1 сжатые парыхладагента поступают в подогреватель 2, где охлаждабтся за счеттеплообмена с проточной водой, азатем - в...

Номер патента: 1205320

Опубликовано: 15.01.1986

Авторы: Баскаев, Каримов, Князев, Лаврентьев, Сидякин, Цой

МПК: H05F 3/02

Метки: диэлектризации, полимерных

...изобретения - повышение эффективности деэлектризации эа счет уменьшения количества остаточных зарядов на материалах после обработки.На чертеже схематически изображена зависимость величины заряда на пленке ПИот времени обработки предлагаемым способом.П р и м е р 1. Промышленную полиимидную пленку марки ПЬимеющую в исходном состоянии заряд, созданный на динамическом конденсаторе потенциал 50 мВ, погруожают в воду при 96-98 С и выдерживают при этой температуре или при кипячении в течение 10-100 ч. Через каждые 10 ч пленку извлекают из воды, сушат на воздухе до достижения исходной масел, после чего измеряют величину заряда, Результаты измерений, приведенные на фиг, 1 свидетельствуют о том, что значительное изменение заряда...

Номер патента: 1205306

Опубликовано: 15.01.1986

Авторы: Абрамов, Феоктистов, Цой, Чабдаров

МПК: H03M 1/06, H04L 1/02

Метки: временным, декодирования, кодированием, сигналов

...трех интеграторах, двух элементах И и трех блоках пороговых устройств на параллельно включенных Р= 1 - 3) пороговых устройствах ключены соответственно к рвых пороговых устройстви Изобретение относится к техникесвязи и может быть использовансв системах активного запроса и атвета, системах управления возду 35 ьмдвижением,. а также Б ясирхронньхадресных системах связи. подверженных воздействию шумовых и р 3 Пуг.ьсных помех,Цель изобретения повышенис Лом=хоустойчивости устройства зя счетучета изменений сигЯльно -ПОеонойобстановки,На чертеже изображена функцианаль.ная схема устройства декодирования,сигналов с временным кодированием:Устройства содержит многоот однуюлррию 1 задержкр с 3 отвотЯлиттис,ло которых равно числу п кодовьхпозиций в...

Номер патента: 1204263

Опубликовано: 15.01.1986

Авторы: Асанов, Ким, Ковалев, Петренко, Тараненко, Цой

МПК: B03C 1/06

Метки: металла, отделения, отходов, производства, шлифовального

...относится к разделению материалов по магнитным свойствам и может быть применено при очистке смазочно-охлаждающих жидкостей, применяемых в,шлифовальном производстве для разделения металлических частиц от абразива.Цель изобретения - повышение степени отделения металла и его очистки путем предварительной флокуляции магнитных включений.Способ осуществляется следующим образом.На резиновую трубу, по которой суспензия подается в магнитный сепаратор, надевается соленоид, через который периодически пропускается постоянный ток. В момент прохожде-. ния тока по соленоиду внутри трубы создается постоянное магнитное поле. Частицы металла намагничиваются полем и сохраняют намагниченность после выключения поля, так как инструментальная сталь обладает...

Номер патента: 1203276

Опубликовано: 07.01.1986

Авторы: Вогман, Хлесткин, Цой

МПК: F16H 21/14

Метки: вакуум, движения, передачи

...барабана 6 с эксцентрично закрепленным подшипникомС подшипником 7 сопряжена цапфа,выполненная заодно с крышкой 8 иобоймой подшипников 9, находящихсяв вакууме. Крышка 8 является эгеентом цельнометаллического уплотнения включающего сильфоны 10 и 11соединяющий их громежуточный Фланец2 н Ф 1 зне, 1, В верхней частивала 3 клеется отогнутая цапфа :3,сопряженная с подшипниками 9,Внутрь исполнительного в:;ла 3вставлен шток 14, а на вал поменена скот.ьзящая втулка 15, дток чи втулка 15 соединены штифтом 16,проходящим чере- прорези в стеи евала 3, Иа втулке 15 закрепленподшисник 17, вешнкл кольцом, всвою о.ередь, запрессованный впрое 1",уточный фланец 12, С внешнейсороны фланец ,2 же ко сопряже,с кольцом 18 с помощью стопорнихэлементов,...

Номер патента: 1203249

Опубликовано: 07.01.1986

Авторы: Гердт, Зверев, Цой

МПК: E21F 13/00

Метки: колесных, тележек, установки

...к рудничному транспорту, вчастности к средствам для перемещения колесных транспортных средствс целью их установки на рельсовыйпуть.Цель изобретения - расширение технологических возможностей устройства путем обеспечения установки сошедших с рельсового пути тележек.На фиг.1 изображено предлагаемое устройство, вид сверху; нафиг,2 - разрез А-А на фиг.1; нафиг.3 - разрез Б-Б на фиг.1.Устройство включает накладноезвено, которое состоит из направляющих 1, ж,.:тко соединенных между собой сру:,ней площадкой 2, котораярасположена ниже направляющих 1 навеличину высоты реборды колеса тележки и имеет съезды 3, На площадке2 симметрично закреплены реборды 4,установленные под острым углом кнаправляющим 1, при этом высота реборд 4 выбрана равной...

Номер патента: 1202845

Опубликовано: 07.01.1986

Авторы: Сержетдинов, Цой

МПК: B25B 23/14, B25B 23/142

Метки: динамометрический, ключ

...угла поворота в виде храпового колеса 5,. нарезанного на конце стержня 4, и взаимодейст вующей с ним храповой собачки 6, установленной в корпусе 1, диск 7, на котором нанесена шкала 8 (фиг,2), которая имеет ось 9, один конец которой с помощью подшипника 10 установлен в храповом колесе 5, а на другом конце оси 9 эакренлен упор 11. На корпусе 1 выполнен указатель 12. Иеханиэм предельного момента представляет собой цангу 13, лепестки 14 которой выполнены на стержне 4, фиксатор в виде гайки 15, установленный с возможностью перемещения вдоль лепестков 14, и наконечник 16 с кулачком 17, размещенным между лепестками 14, Кулачок 17 зафиксирован от осевого перемещения полувтулками 18, а цанга 13 имеет реэьбовые участки 19 и 20, последо...

Номер патента: 1199952

Опубликовано: 23.12.1985

Авторы: Гердт, Гиске, Зверев, Каликбергенов, Цой

МПК: E21F 13/00

Метки: погрузочная

...изобретения - обеспечение воэможности транспортировки длинно- мерных изделий.На фиг. 1 показана погрузочная машина; на фиг. 2 - сечение А-А на фиг. 1, на фиг, 3 - сечение Б-Б на фиг. 1,Погрузочная машина состоит из ходовой части 1 и рабочего органа, выполненного в виде кулисной рукояти 15 2, с ковшом 3, установленного на поворотной платформе 4 с двумя боковыми щитами 5, между которыми закреплен привод 6 подъема рабочего органа с цепью 7. Ковш 3 снабжен меха ниэмом фиксации рельсов, выполненным в виде замкнутого и изогнутого прута 8, установленного с возможностью натяга в соосных отверстиях, выполненных в боковых стенках 9 ковша 3 с помо щью клиньев 10. Боковые щиты 5 на платформе 4 имеют соосные отверстия, в которых установлен...

Номер патента: 1196515

Опубликовано: 07.12.1985

Авторы: Бич, Корн, Минин, Прытков, Цой

МПК: E21F 5/00, E21F 7/00

Метки: горных, массива, оценки, пород, удароопасности

...к падению систем микротрещин 1, бурят наблюдательные скважины 6. Заряжают камуфлетные скважины 4 зарядами взрывчатого вещества, например, по схеме поинтервальных секций с заполнением промежутков между секциями забойкой и взрывают. По наблюдательным. скважинам 6 путем их просмотра регистрируют степень раскрытия систем микро" трещин 1 и образуемые трещины 7, измеряют параметры наведенной трещиноватости; интенсивность Г, направле ние падения плоскостей относительно обнажения и угол падения /,угол встречи с обнажением иСравнивают зти параметры с критическими значениями удароопасного по параметрам трещиноватости массив и , по результатам оценивают контролируемый монолитный массив как.удароопасный или неудароопасный. Критические значения...

Номер патента: 1190092

Опубликовано: 07.11.1985

Авторы: Асамбаев, Какимов, Петров, Цой

МПК: F04D 29/46

Метки: диффузор, компрессора, центробежного

...Составитель Т.Мазо Редактор Н. Яцола Техред И. Верес Корректор О. Луговая За каз 6965/37 Тираж 585 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к компрессоростроению и,:может быть использовано в диффузорах центробежных компрессоров.Цель изобретения - повышение экономичности в широком диапазоне режимов работы компрессора.На чертеже изображен диффузор центробежного компрессора,продольный разрез.Диффузор центробежного компрессора состоит из подвижных в осевом направлении дисков 1 и 2, которые служат стенками диффузора и снабжены лопатками 3 и 4, попарно примыкающими к друг другу с...

Номер патента: 1184772

Опубликовано: 15.10.1985

Авторы: Коган, Паженцев, Погадаев, Сазыкин, Цой

МПК: B65G 67/24

Метки: виброударный, грузов, разгрузки, рыхлитель, смерзшихся, сыпучих

...габаритных размеров рыхлителя.На фиг. 1 изображен виброударный рыхлитель в момент рыхления и разгрузки груза, общий вид; на фиг. 2 - то же, с развернутой на 90 рамой; на фиг. 3 - вид А на фиг. 1; на фиг. 4 - разрез Б-Б, на фиг. 1.Виброударный рыхлитель для разгрузки смерзшихся сыпучих грузов содержит опорную раму 1 с фиксирующими выступами 2 для установки на борту полувагона 3, На опорной раме 1 смонтированы два рабочих органа 4 с вибромолотами 5, связанными между собой гибким элементом 6, охватываю. щим блоки 7, смонтированные на траверсе 8, Оба рабочих органа 4 смонтированы с возможностью перемещения в вертикальной плоскости на опорной раме 1 в направляющих 9. В средней части траверсы 8 расположена петля 10 для подвешивания рыхл...

Номер патента: 1182163

Опубликовано: 30.09.1985

Авторы: Дольник, Корн, Мусаев, Прытков, Цой

МПК: E21C 39/00

Метки: горных, измерительных, колец, напряженно-деформированного, пород, состояния, установки

...затем до твердения материала матрицувводят в скважину, а после тверденияматериала матрицу извлекают.1182Изобретение относится к горной промышленности и может быть использовано на угольных, горнорудных и других предприятиях, занимающихся добычей полезных ископаемых, а также в научно-исследовательских организациях, занимающихся изучением горного давления.Цель изобретения - увеличение производительности. 10На фиг. 1 изображен процесс формирования измерительного кольца в трубе; на фиг. 2 - труба, подготовленная к операции установления колец в скважине; на фиг. 3 - процесс 1 установки колец в скважине; на фиг. 4 - кольца после твердения и извлечения матрицы.Способ осуществляется в следующей последовательности. 20В трубе 1 устанавливают...

Номер патента: 1177345

Опубликовано: 07.09.1985

Авторы: Аманов, Туляганов, Цой

МПК: C14B 1/58

Метки: влаги, листового, удаления

...внутренних голостях рабочегостола 1 и крышки 6 трубопровод 9соединен со.змеевиком 10 и насосом11. Для нагрева воды бак 12 соединенсо змеевиком 13 через фильтр 14,распределитель 15 и камеру 16,Для подачи нагретой воды в рабочий35стол 1 и крышку 6 в системе обогрева установлен насос. Для подъемаи опускания крышки 6 установленыгидроцилиндры 17, Крышка 6 крепитсяна шар,1 ирах к станине 18. Для обеспечения герметизации на крышке 6установлена упругая прокладка 19.Способ осуществляют следующимобразом,Рабочий при поднятой крышке 6укладывает кожу 20 на рабочий столи распрямляет ее, затем включаетсушилку. Крышка 6 опускается досоприкосновения поверхности металлокерамической плиты с поверхностью кожи 20, и включается вакуумнаясистема,В рабочей...

Номер патента: 1176096

Опубликовано: 30.08.1985

Авторы: Гердт, Зверев, Здравчук, Коган, Мауленкулов, Цой, Шаляпин

МПК: B65G 21/12, E21D 9/12, E21F 13/02 ...

Метки: горной, конвейерный, став

.... машины состоит из загрузочной 1 и консольной 2 секций, связанных между собой при помощи шарнира 3 и имеющих возможность поворота при помощи гидроцилиндра 4 и фиксации при помощи стопорного устройства, выполненного в виде пальцев 5 и 6. Консольная секция 2 состоит из наружной 7 и внутренней 8 частей. Наружная часть 7 имеет направляющие 9 с ограничителями 10. Внутренняя часть 8 установлена с возможностью продольного перемещения относительно наружной. части 7.Пальцы 5 и 6 установлены в отверстиях 11 и 12 соответственно. Устройство работает следующим образом.При повороте консольной части 2 в горизонтальной плоскости образуется удлинение конвейерной ленты, которое не позволяет осуществлять указанный поворот. Поэтому необходимо...

Номер патента: 1173044

Опубликовано: 15.08.1985

Авторы: Гердт, Зверев, Кашавгалиев, Коган, Цой, Шадчнев

МПК: E21F 13/00

Метки: выработках, горных, пути, рельсового

...Рычаги или боковые части П-образной тгги выполненыизогнутой формы и размещены под ковшом в специальных конических выстуфпах 7 с наклонными в сторону от полости ковша поверхностями 8, Выступы расположены на расстоянии, равномрельсовой колеи. Боковые части П-образной тяги расположены в выступах 257 и имеют конические поверхности 9,сопрягаемые с поверхностями 8 боковых частей П-образной тяги. Перед режущими кромками ковша на нижней части рычагов П-образной. тяги закреплены конусообразные полки 10, опирающиеся на головки рельсов, На конце тяги 6 имеется проушина 11 для соединения устройства с электровозом 12.На оси 1 двухзвенного рычажного механизма закреплена проушина 13 длясоединения устройства с вагонеткой 14. На колесах вагонетки...

Номер патента: 1168782

Опубликовано: 23.07.1985

Авторы: Антоненко, Бурлак, Дермидонтов, Дрейман, Кивензор, Ковалев, Цой, Шицман

МПК: F25B 1/00, F25B 13/00

Метки: жидкости, охлаждения

...циркуляционного насоса 13. В контуре циркуляции воды (вне помещения), перед баком слива установлен аккумулятор 21 холода, содержащий змеевик 22, помещенный под уровень жидкого хладоносителя.Установка работает следующим образом.Охлаждаемая жидкость поступает в теплообменник 3, в секции 10 которого предварительно понижает свою температуру за счет теплообмена с циркулирующей в контуре 8 водой и в секции 12 которого окончательно охлаждается за счет теплообмена с циркулирующим в контуре 9 хладоносителем.Циркуляция воды в контуре 8 осуществляется насосом 11, который направляет отепленную после секции 10 воду в водяную полость конденсатора 5 холодильной машины 1. В конденсаторе 5 вода дополнительно отепляется, снимая тепловую нагрузку...

Номер патента: 1167319

Опубликовано: 15.07.1985

Авторы: Гердт, Зверев, Маслова, Цой, Чугаев

МПК: E21B 19/08

Метки: бурильных, машин, податчик

...податчик общий вид; на фиг. 2 - укороченный податчик; на фиг, 3 - сечение А-А на фиг. 1; на фиг. 4 сечение Б-Б на фиг, 2; на фиг. 5 сечение В-В на фиг. 1.Податчик включает в себя бурильную головку 1, цепной привод 2 ее подачи, направляющую балку, выполненную из двух частей - основной 3 5 си удлинительной 4 бесконечную цепФ цепьс концевыми звездочками 6. На передней балке 3 закреплены дополнительные отклоняющие звездочки 7, одна иэ которых подвижно установлена в пазах 3 с помощью пружин 9,Передняя балка 3 шарнирно связана с удлинитель ной балкой 4 при помощи шарниров 10 и стопорного устройства 11, включающего в себя быстросъемный пале 12Ц установленный в соосныеотверсти 13Я выполненные на передней и удлиняющей балке, Палец 12...

Номер патента: 1167318

Опубликовано: 15.07.1985

Авторы: Гердт, Зверев, Здрачук, Цой

МПК: E21B 19/084, E21B 19/086

Метки: бурового, механизм, подачи, станка

...направляющие 3, в которых установлен, с возможностью перемещения ползун 4, связанный с кареткой 2 при помощи гибких связей 5,огибающих блоки 6. На раме 1 шарнирно закреплен шток силового цилиндра7, на корпусе которого по обеим сторонам установлены выступы 8, совершающие возвратно-поступательное движение в дополнительных направляющих9 рамы 1. На конце корпуса силового 30цилиндра 7 выполнен также цилиндр 1 О,внутри которого перемещается поршень11 с двусторонним штоком 12.В каретке 2 выполнено отверстие 13,а в ползуне 4 - отверстие 13 Механизм работает следующим образом.При подаче давления в нижнюю поршневуюполость цилиндра 1 О шток-фикса тор 12, поднимаясь вверх, входит в отверстие 13 каретки 2, фиксируя ее относительно корпуса...

Номер патента: 1164759

Опубликовано: 30.06.1985

Авторы: Афзалов, Захидов, Ким, Улжаев, Цой

МПК: G07C 3/10

Метки: вращения, хлопкоуборочной, шпинделей

...входом первого счетчика, выход которого подключен к входу второго дешифратора выход которого соединен с входом второго индикатора, выходы блока ключей подключены к второму входу распределителя импульсов к второму входу блока управления, к вторым входам вторых счетчиков, к вторым входам третьих элементов И, к второму входу пересчетного блока и к второму входу первого счетчика,Кроме того, блок управления содержит элементы И, НЕ, пересчетный блок и сигнализатор, выход первого элемента И подключен к первому входу пересчетного блока, выход которого соединен с входом сигнализатора и с входом элемента НЕ, выход которого подключен к первым входам элементов И и является первым выходом блока управления, вторые входы элементов И объединены и...

Номер патента: 1164424

Опубликовано: 30.06.1985

Авторы: Битимбаев, Гердт, Зверев, Здрачук, Коган, Цой

МПК: E21D 3/00, E21D 5/12

Метки: восстающих, выработок, полок, проходки, самоходный

...рабочей плат формой по всей высоте выработки.Указанная цель достигается тем,что в самоходном полке для проходкивосстающих выработок, включающем ходовую часть, кабину с рамой и балкой с закрепленным на ней навеснымбуровым оборудованием, рабочую платформу с сектором с замкнутым криво 24 2линейным пазом, в котором размещенползун с зажимом, и установленный свозможностью поворота силоным цилиндром шарнирно в рычажн механизм,последний выполнен н ниде параллелограммного механизма, соединенного одними концами с балкой, а другими - сплатформой и ползуном, при этом криволинейный замкнутый паз выполнен порадиусу, равному расстоянию междуосями крепления звеньев параллелограмма.На фиг,1 изображен самоходный полок в рабочем положении; на...

Номер патента: 1159114

Опубликовано: 30.05.1985

Авторы: Филатов, Цой

МПК: H02K 9/04

Метки: асинхронный, электродвигатель

...ротора ограничена конической поверхностью, а вентиляционные элементы выполнены в виде радиальных ребер, расположенных между укаэанной поверхностью и валом.На фиг.1 изображен асинхронный двигатель, продольный разрез; на фиг.2 - внутренний ротор, поперечный разрез.Электродвигатель состоит из статора 1, закрепленного в станине 2, подшипниковых щитов 3 и 4 с венти" ляционными отверстиями 5 и 6, внеш" него полого ротора 7 со ступицей 8 и 9. Ступицы 8 и 9 имеют конические 114 2части, в которых выполнены вентиляционные отверстия 10 и 11. Внешнийротор жестко закреплен на валу 12,который вращается в подшипниках 13и 14,Внутренний ротор состоит нз ферромагнитной части 15 и немагнитнойчасти 1 б, которая со стороны, обращенной к валу,...

Номер патента: 1154478

Опубликовано: 07.05.1985

Авторы: Бадритдинова, Кожамкулов, Толумбаев, Цой

МПК: E21D 21/00

Метки: анкерной, замок, крепи

...несущей способности замка.Эта цель достигается тем, что замковая часть штанги и шпур имеют цилиндрическую форму, а паз выполнен по винтовой линии с изменяющимся шагом и имеет переменную глубину, причем глубина паза увеличивается, а шаг винтовой линии уменьшается в направлении действия выдергивающей силы,Кроме того, с целью повышения несущей способности, пазов с азмещенными в них шарами может быть 1 олее одного, причем располагаются они последовательно по длине замковой части штанги.Цилиндрическая форма замковой части штанги и шпура, а паза - по винтовой линии с увеличивающейся глубиной и уменьшающимся шагом в направлении действия выдергивающей силы, позволяет упростить конструкцию замкового узла, просто и надежно закрепить замок...

Номер патента: 1149033

Опубликовано: 07.04.1985

Авторы: Гердт, Маслова, Фабричный, Цой

МПК: E21F 13/02

Метки: орган, погрузочной, рабочий

...рабочая полость которого сообщена с отверстием в задней неподвижной стенке ковша, а поршень пневмоцилиндра соединен с подпружиненным толкателем, который выполнен в виде штока и подпружинен в осевом направлении.На чертеже изображен рабочий орган погрузочной машины.Рабочий орган содержит ковш 1 с кулисной рукоятью 2, установленной на раме 3, имеющей ограничитель 4. На кулисной рукояти 2 жестко закреплен пневмоцилиндр 5, в котором размещен поршень 6 с толкателем-штоком 7. Полость пневмоцилиндра 5 соединена через отверстие в задней неподвижной стенке 8 с полостью ковша 1 с помощью трубопровода 9, В ковше 1 закреплена с помощью болтов 10 задняя подвижная стенка 11 иэ эластичного материала. Шток 7 подпружинен относительно цилиндра 5...
