Управляемый генератор импульсов

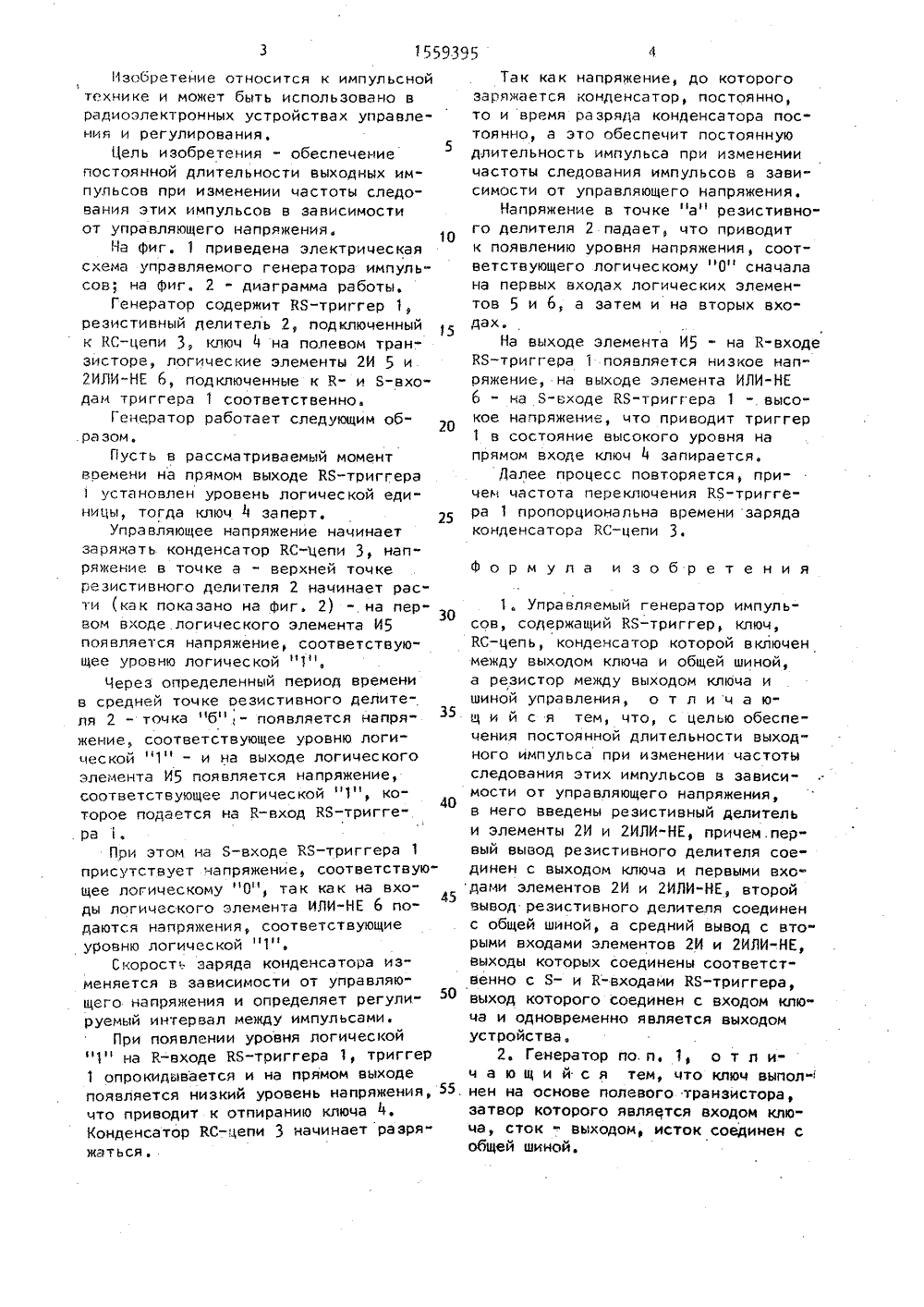

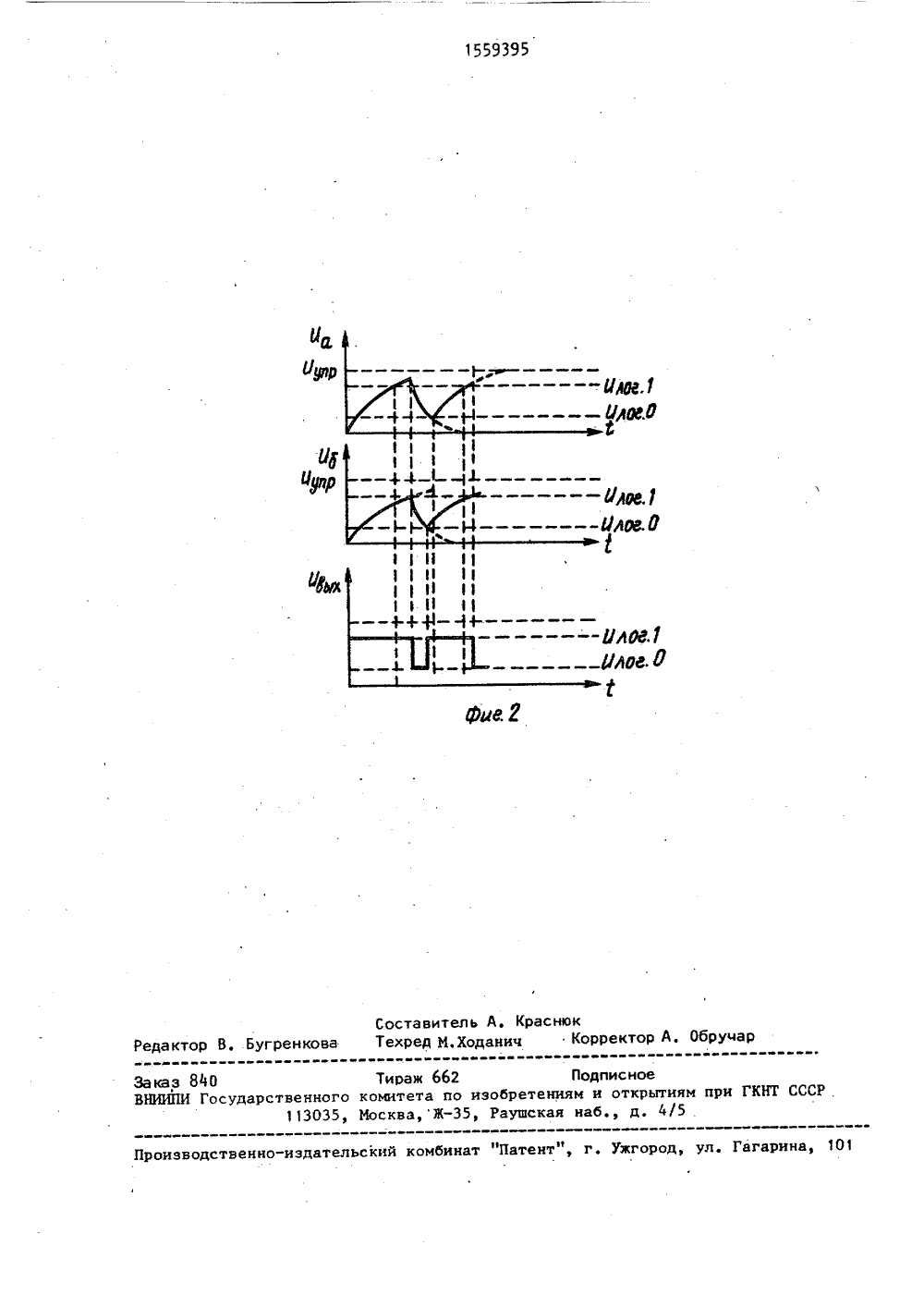

ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЩРЫТИЯМПРИ ГКНТ СССР 51)5 Н 03 К 3/2(57) Изобретение относитсной технике и может быть но в радиоэлектронных устроиствах управления и регулирования. Целью изобретения является обеспечение постоянной длительности выходных импульсов при изменении частоты следования этих импульсов в зависимости от управляющего напряжения. Управляемый генератор импульсов содержит ВЗ-триггер 1, резистивный делитель 2, подключенный к КС-цепи 3, ключна полевом тран" зисторе, логические элементы 2 И 5 и 2 ИЛИ"НЕ 6, подключенные к Я- и Р.-вхо.дам триггера 1 соответственно. 1 з.п. ф"лы, 2 илеИзобретение относится к импульснойтехнике и может быть использовано вради оэле ктронных устройства х упра вления и регулирования.Цель изобретения - обеспечение5постоянной длительности выходных импупьсов при изменении частоты следования этих импульсов в зависимостиот управляющего напряжения.На Фиг. 1 приведена электрическаясхема управляемого генератора импульсов; на Фиг. 2 - диаграмма работы.Генератор содержит КБ-триггеррезистивный делитель 2, подключенныйк КС-цепи 3, ключ 4 на полевом транзисторе, логические элементы 2 И 5 и2 ИЛИ-НЕ 6, подключенные к К- и Б-входам триггера 1 соответственно.Генератор работает следующим об.разом.Пусть в рассматриваемый моментвоемени на прямом выходе ВБ-триггераустановлен уровень логической еди"ницы, тогда ключ 4 заперт,25Управляющее напряжение начинаетза ря на т ь конденсатор КС-цепи 3, на иряжение в точке а - верхней точкерезистивного делителя 2 начинает расти (как показано на фиг. 2) - на первом входе. логического элемента И 5появляется напряжение, соответствующее уровню логической 1,Через определенный период временив средней точке резистивного делителя 2 - точка б ,- появляется напря"н35жение, соответствующее уровню логической "1" - и на выходе логическогоэлемента И 5 появляется напряжение,соответствующее логической "1", которое подается на К-вход КБ-тригге. раПри этом на Б-входе ВЯ-триггераприсутствует напряжение, соответствующее логическому "0", так как на вхо"ды логического элемента ИЛИ-НЕ 6 подаются напряжения, соответствующиеуровню логической "1",Скорость заряда конденсатора изменяется в зависимости от управляющего напряжения и определяет регули 50руемый и нтер вал между импул ь сами.При появлении уровня логической"1" на К-входе КБ-триггера 1, триггер1 опрокидивается и на прямом выходепоявляется низкий уровень напряжения, 55что приводит к отпиранию ключаКонденсатор КС-цепи 3 начинает разряжаться. Так как напряжение, до которогозаряжается конденсатор, постоянно,то и время разряда конденсатора постоянно, а это обеспечит постояннуюдлительность импульса при изменениичастоты следования импульсов в зависимости от управляющего напряжения.Напряжение в точке "а" резистивного делителя 2 падает, что приводитк появлению уровня напряжения, соответствующего логическому "0" сначалана первых входах логических элементов 5 и 6, а затем и на вторых входах,На выходе элемента И 5 - на К-входеВБ-триггера 1 появляется низкое напряжение, на выходе элемента ИЛИ-НЕ6 - на Б-входе КБ-триггера 1 - высокое напряжение, что приводит триггер1 в состояние вьсокого уровня напрямом входе ключ 4 запирается.Далее процесс повторяется, причем частота переключения КБ-триггЕра 1 пропорциональна времени зарядаконденсатора ВС-цепи 3.Формула и зобретения1, Управляемый генератор импульсов, содержащий КБ-триггер, ключ, КС-цепь конденсатор которой включен между выходом ключа и общей шиной, а резистор между выходом кпюча ишиной управления, о т л и ч а ющ и й с я тем, что, с целью обеспечения постоянной длительности выходного импульса при изменении частоты следования этих импульсов в зависимости от управляющего напряжения, в него введены резистивный делитель и элементы 2 И и 2 ИЛИ-НЕ, причем.пер" вый вывод резистивного делителя соединен с выходом ключа и первыми входами элементов 2 И и 2 ИЛИ-НЕ, второй вывод резистивного делителя соединен с общей шиной, а средний вывод с вторыми входами элементов 2 И и 2 ИЛИ-НЕ, выходы которых соединены соответственно с Б- и К-входами КБ-триггера, выход которого соединен с входом клю" ча и одновременно является выходом устройства.2. Генератор по. и, 1, о т и ич а ю щ и й с я тем, что ключ выпол-нен на основе полевого транзистора,затвор которого является входом ключа, сток " вьходом, исток соединен собщей шиной.1559395 Фие Соста вител ь А. Крас нюкедактор В. Бугренкова Техред М.Ходанич Корректор А, Обручар Т писноеи открытияб., д, 4/5 Ри ГКНТ ССС водственно-издательский комбинат "Патент", г. Ужгород, ул. ина, 10 д ЦуррЗаказ 84 ОВНИИПИ Государственн1130 коми Моск аж бб 2 Подета по изобретенияма,Ж, Раушская на Ьж 1 МЯж О Олж 1 Олог, д
