Номер патента: 1699256

Опубликовано: 20.05.1999

Авторы: Гольдштейн, Никитин, Пермяков, Применко, Шишенков, Щербаков

МПК: G01R 27/06

Метки: погрешности, связи, сопротивления

Способ определения погрешности измерения сопротивления связи, заключающийся в установке стандартного образца с цилиндрическим экраном в триаксиальную линию, подаче напряжения U1 на вход внешней короткозамкнутой коаксиальной системы триаксиальной линии, измерении напряжения U2 на выходе внутренней согласованной коаксиальной системы триаксиальной линии, определении по измеренным значениям напряжений сопротивления связи стандартного образца Zсв.ср, определении сопротивления связи стандартного образца Zсв.р расчетным путем и определении погрешности по формулеотличающийся...

Номер патента: 1774731

Опубликовано: 20.05.1999

Авторы: Гольдштейн, Никитин, Пермяков, Полех, Применко, Рубцова, Шишенков

МПК: G01R 27/04

Метки: величины, кабелей, коаксиальных, связи, сопротивления

Способ контроля величины сопротивления связи коаксиальных кабелей, заключающийся во включении контролируемого образца в триаксиальную линию, подаче сигнала на ее вход, изменении напряжения U2 на выходе внутренней коаксиальной системы триаксиальной линии, определении величины входного сопротивления внешней коаксиальной системы триаксиальной линии Zвх, определении коэффициента рассогласования к триаксиальной линии с контролируемым образцом, отличающийся тем, что, с целью повышения точности контроля и упрощения, дополнительно проводят измерение напряжения U2ст на выходе внутренней коаксиальной системы триаксиальной линии при включении стандартного образца в...

Номер патента: 1623438

Опубликовано: 20.05.1999

Авторы: Гольдштейн, Капочинская, Пермяков, Применко, Шишенков

МПК: G01R 27/04, H01P 1/04

Метки: кабелей, коаксиальных, линия, связи, сопротивления, триаксиальная

Триаксиальная линия для измерения сопротивления связи коаксиальных кабелей, содержащая отрезок измеряемого коаксиального кабеля, расположенный вдоль продольной оси металлической трубы, вход которого соединен с первым узлом заделки, первым высокочастотным соединителем и коаксиальной нагрузкой, отличающаяся тем, что, с целью уменьшения погрешности измерения миниатюрных и субминиатюрных коаксиальных кабелей, выход отрезка измеряемого коаксиального кабеля последовательно соединен с введенными вторым узлом заделки и вторым высокочастотным соединителем, причем первый и второй узлы заделки содержат крышку, закрепленную на корпусе, в котором вдоль продольной оси отрезка измеряемого коаксиального...

Номер патента: 1798582

Опубликовано: 28.02.1993

Авторы: Житнухин, Зименков, Низамов, Применко, Ценципер, Чукаев

МПК: F16L 55/04

Метки: давления, стабилизатор

...насадка и многократно. го отражения прямых и отраженных волн давления от стенок корпуса и наружной поверхности насадка в предкамере. Кроме того, введение полусферической части насадка позволяет организовать лучшйе условия для входа жидкости и в перфорированные трубки. при пакетной компоновкеупругих элементов,Формула изобретенияСтабилизатор давления, содержащий ци 5 линдрический корпус с герметичной крышкой, входной и выходной. патрубки, днища,упругие элементы эллиптического поперечного сечения с перфорировайными трубкамии уплотнительными кольцами, равномерно0 расположенные вкорпусе, и предкамеру; о тл и ч а ю щ и й.с я тем, что, с целью повышения эффективности работы за счет снижения уровня пульсаций давлейия, онснабжен насадком,...

Номер патента: 1789824

Опубликовано: 23.01.1993

Авторы: Афонин, Галюк, Низамов, Применко, Чукаев, Чучеров

МПК: F16L 55/04

Метки: давления, магистральных, нефтепроводов, стабилизатор

...9 и камерь 1 7 установлены в дополнительных корпусах 6 последовательно от патрубка связи 4, Дополнительные корпуса 6 выполнены со сьемными торцевыми крышками 10, Полый цилиндрический корпус 3 снабжен сливными колодцами 11, равномерно расположенными по длине корпуса 3 и установленными в нижней части корпуса 3, Отверстия 12 перфорации проставки 1 расположены выше горизонтальной оси стабилизатора.Стабилизатор давления для магистральных нефтепроводов устанавливается в магистральном нефтепроводе в зоне прилегающей к насосной станции или в зоне вблизи задвижек и разветвлений и работает ., следующим образом.При пуске или остановке насоса высокого давления, а также при закрытии - открытии задвижек в магистральном трубопроводеи,...

Номер патента: 1765603

Опубликовано: 30.09.1992

Авторы: Епифанов, Низамов, Применко, Чукаев, Чучеров, Школа

МПК: F16L 55/04

Метки: гаситель, давления, колебаний, расхода

...эллипса, а ее внешний диаметр равен внутреннему размеру малой оси эллипса упругого элемента, центры меньших трубок расположены на большой осиупругого элемента и их поверхности прилегают к части его внутренней поверхности в области наибольшей кривизны и касаются центральной трубки, причем внутренние полости трубок и упругого элемента заполнены упругой металлической стружкой. На фиг, 1 представлена конструктивнаясхема гасителя; на фиг, 2 - разрез А-А на фиг, 1. 5 10 15 20 45 50 55 Гаситель содержит корпус 1 с входным и выходным патрубками, перфорированную трубу 2, демпфирующие эллиптические элементы 3 с размещенными внутри них упругими трубками 4, 5. Демпфирующие элементы закреплены на стенках 6 корпуса 1, Внутренние полости трубок и...

Номер патента: 1571521

Опубликовано: 15.06.1990

Авторы: Валенкевич, Гольдштейн, Пермяков, Применко, Шишенков

МПК: G01R 27/04, H01P 1/04

Метки: кабелей, коаксиальных, линия, связи, сопротивления, среднегабаритных, триаксиальная

...трубе 3, что исключает появление на нем наводок от измерительной схемы и других внешних источниковКонструктивно корпус 5 выполнен ввиде разностенного цилиндра с конфигурацией торцовых частей, приспособленных для установки ответных частейузла заделки и коаксиального соединителя.Удлиненный корпус узла необходимдля обеспечения возможности натяжениякабеля, которое обеспечивается перемещением второго узла заделки с заделанным в него выходом отрезка измеряемого коаксиального кабеля в цилиндрическом отверстии натяжного конуса 7 вдоль оси триаксиальной линии,После натяжения кабеля узел закрепляется в натяжном конусе 7 с помощью;цангового зажимаТриаксиальная линия для измерения сопротивления связи коаксиальных кабелей работает следующим...

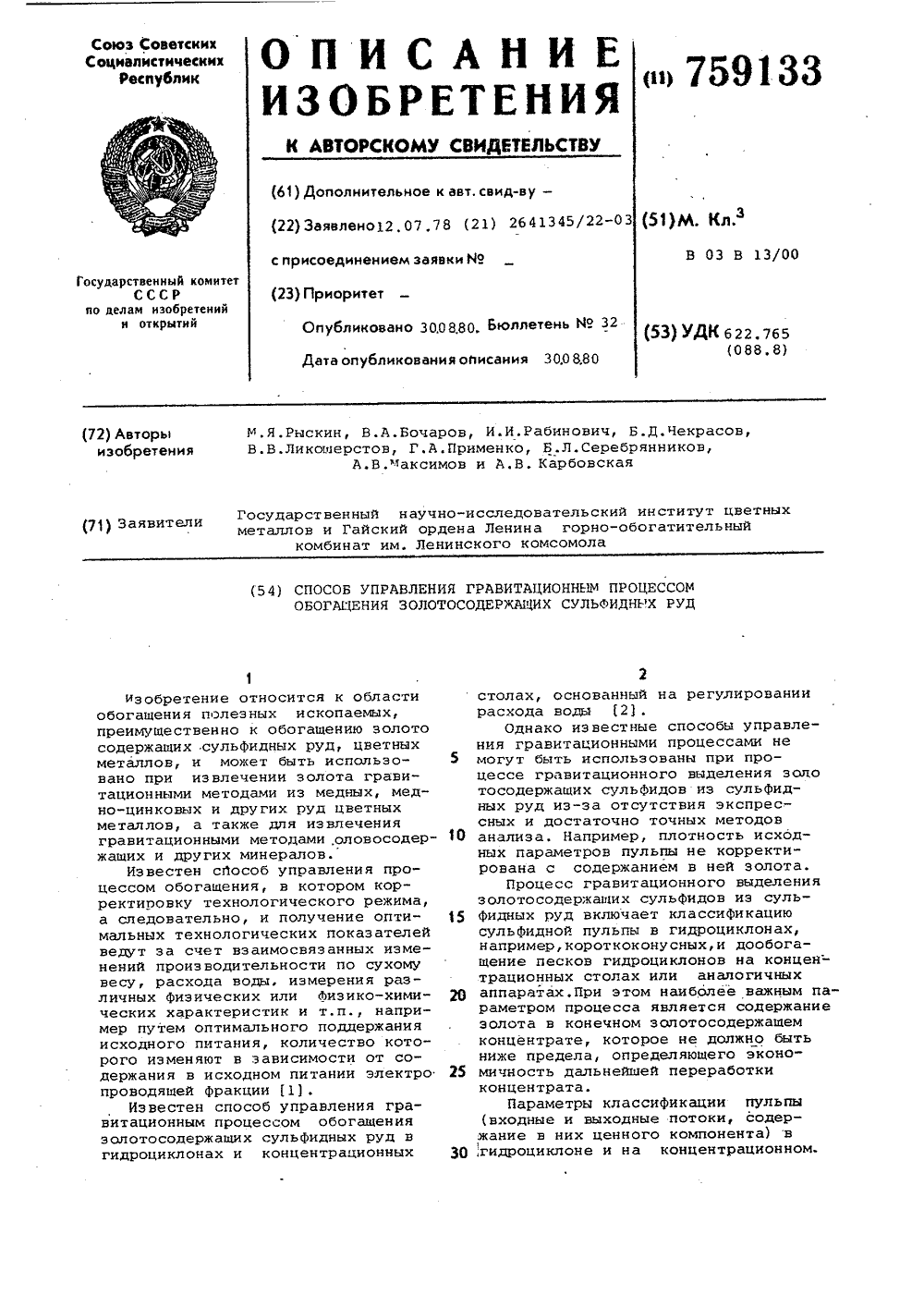

Номер патента: 759133

Опубликовано: 30.08.1980

Авторы: Бочаров, Карбовская, Лихошерстов, Максимов, Некрасов, Применко, Рабинович, Рыскин, Серебрянников

МПК: B03B 13/00

Метки: гравитационным, золотосодержащих, обогащения, процессом, руд, сульфидных

...неприемлемо для оперативногоуправления процессом. Информация овеличине исходного потока пульпыили величине потока твердого висходной пульпе, используемая висходных решениях, не позволяетоперативно и точно управлять процессомгравитационного, выделениязолотосодержащих продуктов иэ сульфидных руд.Целью изобретения является повышение точности управления,Поставленная цель достигается тем,что дополнительно измеряют расход 15золотосодержащего концентрата навыходе концентрационного стола ирасход воды в гидроциклон и концен-трационный стол регулируют с учетом коррекции по найденной величине,а также тем, что расход воды на концентрационный стол корректируютприотклонении расхода золотосодержащего концентрата от заданногоменее 10, а при...

Номер патента: 652486

Опубликовано: 15.03.1979

Авторы: Галянт, Применко, Ширяева

МПК: G01N 33/38

Метки: верхней, границы, отжига, стекла

...ХОмм. Отклонения в размерах не превышают ОД мм по длине и 0,01 мм по диаметру. Образцы шлифуют, а затем полируют. На опгическом микроскопе просматрива ют состояние их поверхности. Готовят пять образцов каждой марки стекла.Измерение модуля упругости"проводят динамическим методом иа установке, позвопившей определять резонансную частоту изгибных и крутипьных колебаний.Образец подвешивают в петлях нитей из медной проволокидиаметром 0,08 мм. Концы нитей прикрепляют к йьеэоэпектрическому датчику и приемчику. На пьезоэлемент подают напряжение переменной частоты от генератора марки ГЗ 34, которая точно фиксируется частотомером- хронометром типа Ф 5080. Электрические колебания преобразовываются пьезоэле ментом в механические, передаются через...

Номер патента: 646237

Опубликовано: 05.02.1979

Авторы: Гудович, Применко

МПК: G01N 25/20

Метки: теплоемкости, теплосодержания

...практически исключает влияние радиационного излучения печи на микрокалориметр при высокотемпературных измерениях. Задерж- О а при сбрасывайии образца,например,вследствие прйдипания или других причин также не скажется на показаниях микрокалориметра, запащенного дополнительным устройством. 13На чертеже схематически изображено предлагаемое устройство. Каны 1 печи цля нагрева образца н канал 2 микрокалориметра соединены 20 каналом 3 ддя сбрасывания образца. Каны 1 имеет в своей нижней части тепдоизоляционную засионку 4. Ниже заслонки 4 в щелевом отверстии канала 3 находится фотоцатчик 5, представляю- З щнй собой батарею фотодиодов, соединенных параллельно. фотодатчик 5 подключен к входу электронного блока, который состоит иэ...
