Сигнализатор засорения фильтра

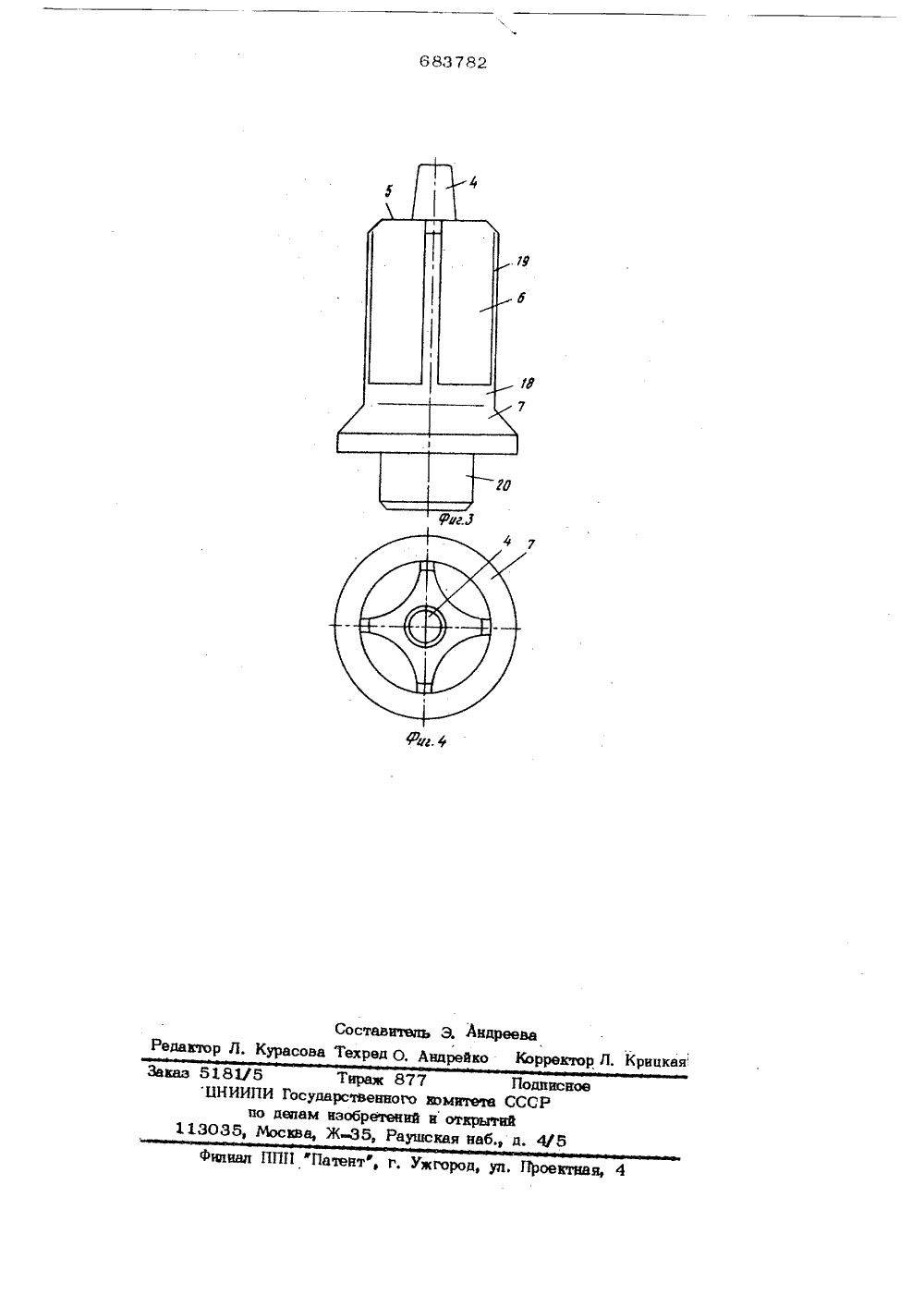

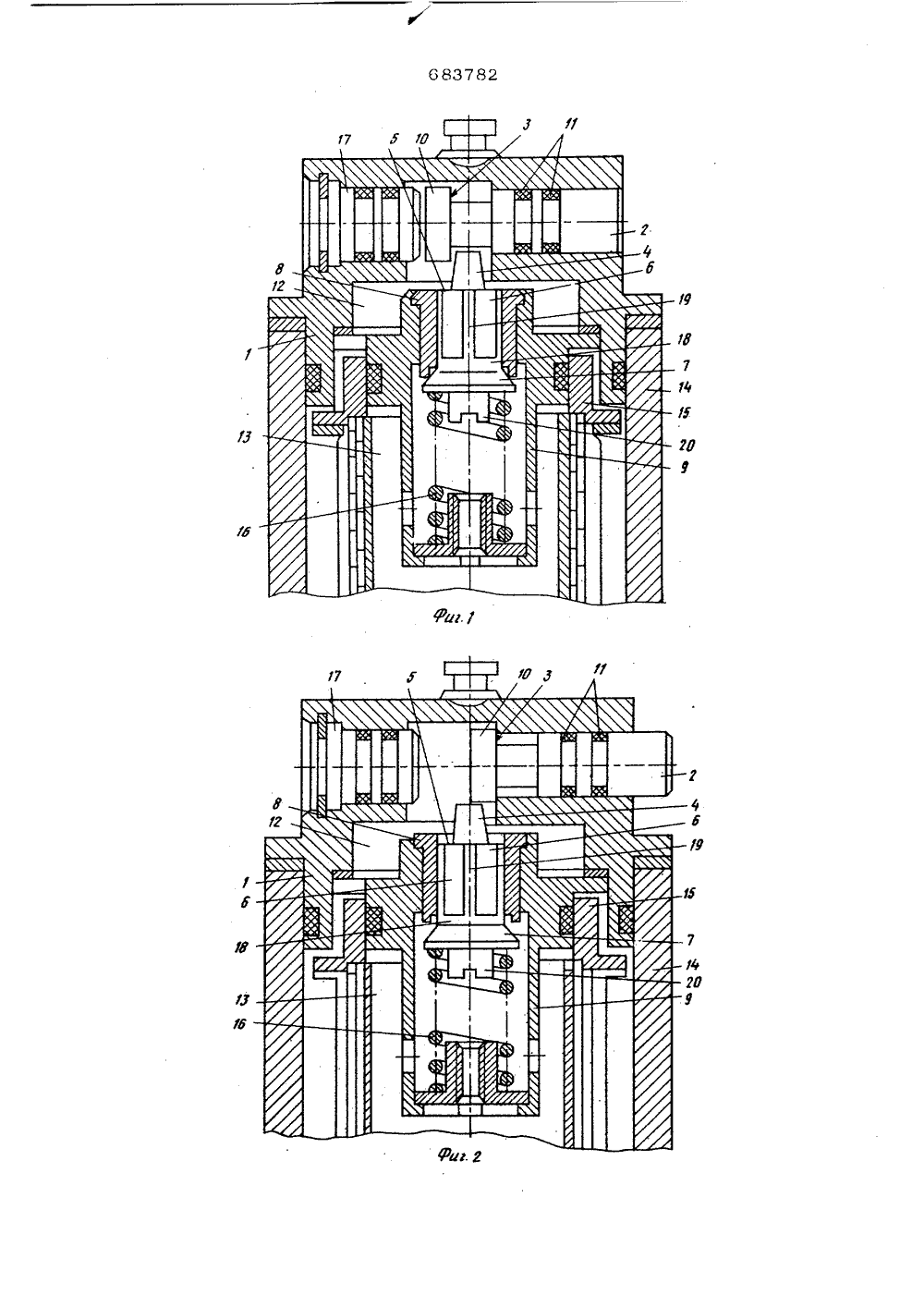

Союз СоветскихСоцнвннстнческнхРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5)М. Кл. В 01 Э 35/14 Госудорстеенний комктет СССР оо делам кзаоретенкй и открытей(53) УДК 66 067 ,37 (088.8) Дата опубликования описания 08.09,79(54) СИГНАЛИЗАЧОР ЗАСОРЕНИЯ ФИЛЬТРА Изобретение относится к машиностроению, в частности к сигнализаторам засорения фильтров,Известен сигнализатор засорения фильтра, содержащий указательный элемент с5буртом, контактирующим со стопором устройства дпя перепуска, выполненного сконическим клапаном и цилиндром с проточными каналами 11,Однако в этом сигнализаторе настройока срабатывания на требуемые давлениязатруднена и он сложен конструктивно.Цепью изобретения является обеспечение надежной работы сигнализаторв и упрощение его конструкции.Поставленная цель достигается тем,что стопор укреплен на цилиндре устройства для перецускв, которое выполнено суппотнитепьным поясом, размещенным надклапаном, а указательный элемент выполнен в виде поршня с ограничителем обратного хода устройства дпя перепуска,На фиг. 1 изображен предложенныйсигнализатор; на фиг, 2 - то же, при большой засоренности фильтра; на фиг, 3 часть устройства дпя перепуска в увеличенном масштабе; на фиг. 4 - то же, видсверху,Сигнализатор засорения фильтра содержит размешенный в корпусе 1 подвижныйуказательный элемент 2, выполненный сбуртом 3, и устройство дпя перепуска,имеющее стопор 4, цилиндр 5 с выфрезероввнными каналами 6 для перепуска иконический клапан 7.Клапан 7, цилиндр 5 и стопор 4 выполнены в вице единой детали. Цилиндр 5 расположен во втулке 8, закрепленной в корпусе 9, Подвижный указательный элемент2, образованный пояском, выполнен в видепоршня с ограничителем 10 обратного хода. Указательный элемент 2 уплотнен вкорпусе 1 при помаши колец 11.Корпус 9 разделяет входную 12 и выходную 13 полости корпуса 14 фильтра,внутри которого размешен фильтруюшийэлемент 15, Клапан 7 нагружен пружиной 16. Дпя установки указательного эле 68373мента 2 в корпусе 1 выполнено отверстиесо съемной пробкой 17.Как видно из фиг, 3 и 4, ципиндр 5имеет уппотнитепьный пояс 18, а каналы 6 разделены между собой перемычками-направляюшими 19. Клапан 7 выполнен с цилиндрическим выступом 20 дпяцентрирования пружины 16,Сигнапизатор работает следующим образом.В рабочем попожении при малом за- Ффсорении фильтрующего элемента 15 клапан 7 закрыт (см. фиг, 1)а стопор 4,контактируя с буртом 3 на указатепьномэлементе 2, удерживает его во вдвинутомпопожении. Вся жидкость поступает из по- ипасти 12 в полость 13 через фипьтруощий элемент 15, который обеспечиваетее очистку, Фипьтруемая жидкость подается в полость 12 под давпением. По мерезасорения фильтруюшего эпемента 15 его 26гидравлическое сопротивление возрастает,увепичивая перепад давпения между полостями 12 и 13,При достижении заданной вепичины перепада сила давления на ианан 7 преодолевает сопротивление пружины 16, в резупьтате чего клапан 7 начинает перемеещачъся. Жидкость поступает по каналам6 тогда, когда впапан 7 переместится на ф, дпину уппотнитепьного пояса 18 (см. фиг,2), Когда клапан 7 открыт, часть жид.кости из полости 12 проходит по канапам6 в полость 13, минуя фипьтрующий эпемент 15,При открытии клапана 7 стопор 4 ос- зфвобождает указатепьный элемент 2, который под давпением жидкости в нопости12 перемещается в корпусе 1 до упорав последний бурта 3. При этом частьуказатепьного элемента 2 выступает из фф 824корпуса 1, сигнализируя о засорении фильтра.В процессе работы фипьтра и после окончания подачи жидкости стопор 4, контактируя с ограничителем 10 обратного хода, препятствует перемещению указательного элемента 2 во внутрь корпуса 1.После очистки фильтрующего элемента 15 нажатием на указательный элемент 2 его устанавливают в исходное положение.Таким образом, конструкция предлагаемого сигнализатора предотвращает случаи ложного срабатывания, повышает надежность его в работе, Конструкция сигнапизатора упрощается бпагодаря тому, что указательный эпемент выталкивается под давпением жидкости.Формула изобретенияСигнапизатор засорения фипьтра, содержащий указатепьный эпемент с буртом, контактирующим со стопором устройства. дпя перепуска, выполненного с коническим клапаном и цилиндром с проточными каналами, о т п и ч а ю щ и й с я тем, что, с цепью обеспечения надежной работы сигнапизатора и упрощения его конструкции, стопор укреплен на цилиндре устройства дпя перепуска, которое выпопнено. с уппотнитепьным поясом, размещенным над клапаном, а указатепьный эпемент выполнен в виде поршня с ограничителем обратного хода устройства дпя перепуска.Источники информации, принятые во внимание при экспертизе1. Авторское свидетепьство СССР М 46754, кп. В 01 Э 35/14, 1935.Составитель Э, Андреева дактор Л. Курасова Техред О. Андрейко Ко 5181/5 Тираж 877 ПодписноеЦНИИПИ Государственного комитета СССРпо дедам изобретений н открытий13035, Москва, Ж, Раущская наб., д. 4/5Финал ППН фПатентф, г. Ужгород, ун
