Челпанов

Номер патента: 1322458

Опубликовано: 07.07.1987

Автор: Челпанов

МПК: H03K 17/62

Метки: последовательного, приближения, регистр

...триггер 7, у которого 3-вход подключен к шине логической единицы. Второй тактовый импульс также воздействует на тактовые входы всех 3 К-триггеров 7- - 10 и по его заднему фронту переключается в единичное состояние 3 К-триггер 8. Аналогично устанавливаются в единичное состояние остальные триггеры регистра.При работе регистра в составе аналогоцифрового преобразователя сигнал на шине 12 управлениясоответствующий логической единице, свидетельствует о перекомпенсации, и одновременно с установкой в единицу очередного триггера предыдущий триггер дол жен устанавливаться в 0.Рассмотрим случай, когда необходимо отработать код 1100 на шине 12 управления.До начала отработки все 3 К-триггеры 7 - 1 О переводятся в состояние 0. По первому элементу...

Номер патента: 1283101

Опубликовано: 15.01.1987

Авторы: Колпашников, Кукушкин, Макаров, Челпанов

МПК: B25J 15/04

Метки: автоматической, инструментальных, оправок, смены

...оправки, которая удерживается буртиком 6 в гнезде магазина 7. Концентрично с втулкой 1 и с возможностью поворота в пределах пазов 8 установлена поворотная втулка 9. Эта втулка поджата пружиной кручения 10 к выступам 11, которые жестко закреплены в посадочной втулке 1. На поворотной втулке 9 выполнены фигурные пазы в виде защелок 12. Гнездо магазина 7 снабжено шарнирно установленными на нем клиньями 15 20 25 30 35 40 Работает устройство для автоматической смены инструментальных оправок следующим образом.Манипулятор 2 располагает посадочную втулку 1 и установленные на ней элементы устройства соосно с гнездом магизана 7 над хвостовиком 5 инструментальной оправки и перемещается вниз, Выступы 15 проходят слева от клиньев 13, выступы 18...

Номер патента: 1273242

Опубликовано: 30.11.1986

Авторы: Колпашников, Макаров, Челпанов

МПК: B23Q 3/155, B25J 15/04

Метки: автоматической, инструментальных, оправок, смены

...выступом 26, фиксирующим инструментальную оправку от проворота. Хвостовик 5 инструментальной оправки снабжен выступами 27.Устройство работает следующим образом.Манипулятор 2 располагает посадочную втулку 1 и установленные на ней элементы устройства соосно с гнездом магазина 7 над хвостовиком 5 инструментальной оправки и перемещается вниз. По мере опускания манипулятора втулка 14 своими выступами 18 вступает в контакт с выступами 27 хвостовика и перемещается вверх (относительно других элементов манипулятора) выступами 23, преодолевая незначительное усилие пружины 16. После того как выступы 23 переместятся на величину, большую высоты выступов 22, клинья 25, заранее выставлен-" ные по высоте, вступают в контакт с выступами 24 и...

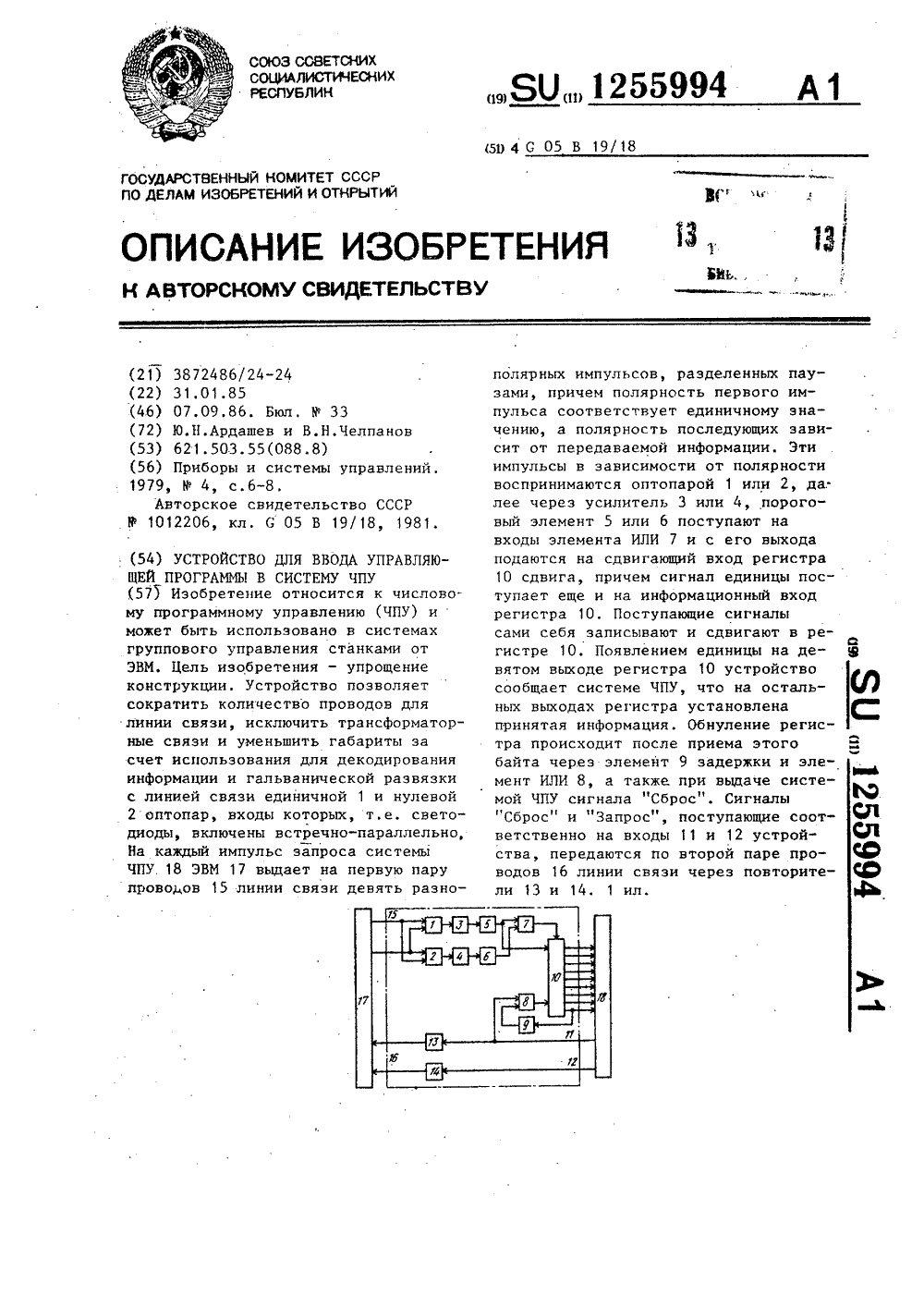

Номер патента: 1255994

Опубликовано: 07.09.1986

Авторы: Ардашев, Челпанов

МПК: G05B 19/18

Метки: ввода, программы, систему, управляющей, чпу

...13, который выдает во вторую пару . проводов 16 линии связи сигнал, указывающий ЭВМ 17 на то, что система 18 ЧПУ находится в исходном состоянииНа сигнал "Запрос" системы ЧПУ, который поступает на вход 12 устройства, второй повторитель 14 выдает в линию связи сигнал, полярность которого обратна полярности сигнала 1 С б н На каждый импульс запроса ЭВМ выдает на устройство через первую парупроводов 15 линии связи девять разнополярных импульсов, разделенных пау зами, причем полярность первого импульса соответствует единичному значению, а полярность последующих зависит от информационного значениякаждого. бита передаваемого байта.Эти импульсы поступают на оптопары1 и 2, входы которых включены встречно-параллельно, следовательно, однаиз...

Номер патента: 1248932

Опубликовано: 07.08.1986

Авторы: Берман, Демишев, Жигулин, Кацович, Матвиенко, Рудштейн, Семковская, Смоляр, Хозло, Челпанов, Шканов

МПК: B66C 1/42

Метки: грузозахватное

...установлена тяга 10, Другой коцец тяги 10 снабжен поводком 11, который расположен в вертикальном направляющем пазу 12 упора 13, закрепленного на траверсе 1. На тяге 10 установлен с возможностью осевого перемещения толкатель 14.Рабочий торец 15 толкателя 14 выполнен выпукло-криволинейным. Опорная поверхность 16 упора 13 выполнена вогнуто-криволинейной.На траверсе 1 и на захватном рычаге 3 установлены конечные выключатели 17 и 18 приводов 6.Грузозахватное устройство работает следующим образом.Грузозахватцое устройство при помощи грузозахватной петли навешивается ца крюк крана. При перемещении крана грузозахватное устройство устанавливается цад грузом. Крюк крана находится в верхнем положении.Для раскрытия захватных рычагов 3...

Номер патента: 1215183

Опубликовано: 28.02.1986

Авторы: Александров, Катилин, Челпанов

МПК: H04B 17/00

Метки: приемного, тракта, фазовой, характеристики

...нахождения переключателя 12в положении "2" логический блок 4 раработает в режиме вычитания, т.е.происходит усиление противофаэныхсигналов, принимаемых из эфира, 40 45 50 55 Формула изобретения 1.Устройство контроля фазовой характеристики приемного тракта, содержащее блок управлекя, последовательно соединенные генератор контрольного сигнала и приемную рамочную антенну, последовательно соединенные приемник и измеритель фазового сдвига, второй вход которого соединен с выходом генератора контрольного сигнала, о т л и ч а ю щ е е - с я тем, что, с целью повышения точности измерения путем учета фазового сдвига, вносимого приемным трактом, введен логический блок, первый и второй информационные входы которого соединены с первым и вторым...

Номер патента: 1214393

Опубликовано: 28.02.1986

Авторы: Гельфонд, Можайцев, Розен, Челпанов, Чоботов, Шевелев

МПК: B24B 11/10

Метки: поверхностей, притирки, сферических

...в 1,5-2 разаменьше силы, развиваемой пружиной 5.Величины сил поджима притиров регулируются с помощью резьбовой втулки 6и болтов 7. Притир 2 предохранен отпроворота с помощью шпонки 8, Отношение диаметра Э, рабочей частипритира 1 к диаметру 3 рабочейчасти притира 2 выбрано в пределах0,55-0,65. Рабочая поверхности боль.шего притира 2 выполнена прерывистой, для чего на ней предусмотреныдва углубления 9, Они расположеныдиаметрально противоположно другдругу параллельно плоскости качанияпритиров, а их длина Я равна диаметру Р, меньшего притира. Кронштейн3 установлен на подшипниках 10, которые в свою очередь закреплены настанине 11 станка.Способ реализуют следующим образом,Обрабатываемая деталь 12 помещается на оправку 13. Сжимая пружины4 и 5,...

Номер патента: 1171538

Опубликовано: 07.08.1985

Авторы: Аникин, Глинский, Елютин, Карягин, Керенцев, Любич, Мазин, Тененбаум, Челпанов

МПК: C21D 5/00

Метки: чугунных

...изготовления лемехов из высокопрочного чугуна,Цельизобретения - обеспечение стабилизации профиля лезвия лемехов в процессе работы.Самозатачивание и работоспособность лемеха обеспечивается наличием двух слоев, одновременно участвующих в процессе изнашивания.П р и м е р. Отливку производят в кокиль или земляную форму. После отливки лемех, имеющий структуру мелкодисперсного сорбитообразного перлита и феррита, как оторочек вокруг графитовых включений шаровидной формы, подвергают отжигу для получения ферритной структуры при нагреве до 75010 , выдержке 6 ч, и охлаждении вместе с печью. После отжига материал лемеха имеет твердость НВ 140-160 и ударную вязкость 2,8-3,0 кгм/см. Двухслойное лезвие лемеха получают нагревом одной из его сторон...

Номер патента: 1057319

Опубликовано: 30.11.1983

Авторы: Алексеев, Челпанов

МПК: B43L 11/00

Метки: вычерчивания, кривых

...и установленный на основании механизм перемещенйй пишущего штифта, имеющий вал, соединенный с водилом поводка, цепную и шес теренчатую с ведомой и ведущей шестернями передачи Г 1 .,; Известное устройство неудобна в работе.Цель. изобретения - повышение 15 удобства в пользовании.Поставленная цель достигается тем, что в устройстве для вычерчивания кривых, содержащем поводок с осью и пишущим штифтом, водило, сое О диненное с поводком, и установленный на основании механизм перемещения пишущего штифта, имеющий вал, соединенный с водилом поводка, цепную и шестеренчатую с ведомой и ведущей 25 шестернями передачи, в основании выполнена дуговая прорезь, ведомая шестерня установлена в прорези, мехавизм перемещения имеет подвижную звездочку,...

Номер патента: 988590

Опубликовано: 15.01.1983

Авторы: Алексеев, Челпанов

МПК: B43L 11/00

Метки: воспроизведения, координат, кривых, полярной, системе

...соединенс центральным колесом, а другойс водилом, при этом кривошип соединен с сателлитом посредством цепнойпередачи.На чертеже представлено устройстводля воспроизведения кривых в полярнойсистеме координат, общий вид.25 устр йство имеет привод 1 с двигателем и двумя редукторами, выходомпервого редуктора является вал 2,несущий водило 3, на верхней балкекоторого установлена втулка 4, несущая сателлит 5 и связанную с ней эвев988590 Формула изобретения мбикин Составительрсиянцева Техред А.Баб рректор Н. 1;ороль акто одписн Тираж 373 дарственного ком изобретений и. от а, Ж, Раушска 0968/20 ВНИИП по 113035, ак та СССРтийаб., д, 4 Г лам оск илиал ППП "Патент", г, Ужгород, ул. Проектн дочку 6, соединенную через цепную передачу 7 со звездочкой 8,...

Номер патента: 927960

Опубликовано: 15.05.1982

Авторы: Куршев, Челпанов

МПК: E21B 31/18

Метки: наружная, освобождающаяся, труболовка

...3, соединенные с рабо чим цилиндром 4 механизма освобождения труболовки от аварийных труб.Плашки 3 имеют коническую форму тыль Оной части, благодаря чему они могутперемещаться по конусной поверхности корпуса, а с внутренней стороны - гребенчатую поверхность, котораяобеспечивает врезание ее в тело ос ютавшейся в скважине трубы.В цилиндре 4, выполненном с контрольным отверстем а для прохода закациваемой жидкости, размещен поршень5 соединенный с полым штоком 6, про- оходящим через крышку 7 цилиндра 4,Шток 6 соединен с переводником 2 посредством втулки 8 и выполнен в нижнейчасти с радиальным отверстием ,8Между переводником 2 и крышкой разме- рщена пружина 9.Труболовка работает следующим образом.На колонне труб ее спускают вскважину и...

Номер патента: 783174

Опубликовано: 30.11.1980

Авторы: Дьяченко, Макаров, Меньшиков, Рудаков, Салихов, Челпанов

МПК: B66B 7/10

Метки: грузоподъемной, орган, уравновешивающий, установки

...снабжен омегообраэными 30 скобами, охватываюцими все нижележащие ленты, причем концы каждой скобы пропущены снизу вверх через соответствующее отверстие и закреплены на поверхности верхнележащей ленты.На фиг. 1 представлен пакет лент в месте их иэгиба; на фиг. 2 - разрез А-А на фиг. 1.Уравновешивающий гибкий орган выполнен путем набора лент 1-3 в пакет, присоединяемый своими концами к подъемным сосудам любым способом. В пакете каждая вышележащая, т.е. внутреьняя лента, по длине должна быть короче нижележащей для получения зазора между ними в месте образования петли, исключаюцего набегание внутренних лент и предотвращаюцего .абразивный износ,лент, а также облегчающего контроль за их состоянием, Количество лент э пакете зависит от веса...

Номер патента: 777826

Опубликовано: 07.11.1980

Авторы: Лошаков, Паламарчук, Челпанов

МПК: H03L 7/00

Метки: автоподстройки, частоты

...синхронизатор и модулятор - к первому входу генератора с линейной частотной модуляцией, через последовательного соединенныс умножитель частоты, фазовый детектор и стробируемый усилитель, другой зход которого соединен с выходом синхронизатора - ко второму входу генератора с линейной частотной модуляцией, третий вход которого через усилитель сигнала ошибки соединен с выходом фильтра нижних частот, а выход - с другими входами смесителя и фазового детектора, между выходом смесителя и входом фильтра нижних частот включены последовательно полосовой усилитель, дифференцир ующая цепь, амплитудный детектор, первый поло- совой фильтр и дополнительный фазовый детектор, между другим входом которого и выходом опорного кварцевого генератора включены...

Номер патента: 750630

Опубликовано: 23.07.1980

Авторы: Иваненко, Курбаков, Сельков, Челпанов

МПК: H02G 11/00

Метки: подвижному, токоподвода, токоприемнику

...выступами 11, снабженные по ходу движения бугеля 4 наклоненными к основанию 1 О крышки 3 поверхностямц 12.В пересекаемых рельсах 9 выполнен фигурный вырез 3, форма которого в верхней части соответствует выступам 11 в накладке 10, так что верхняя поверхность шарнирной откидной крышки 3 с накладкой 10 15при закрытом положении представляет собой продолжение рабочей поверхности оголовка рельса 9. Для прохождения реборды колеса в шарнирной откидной крышке 3 с накладкой 10 сделан паз 14.2 О Устройство раоотает следуюцшм образом.В нормальном состоянии шарнирные откидные крышки 3 находятся в опущенном положении, закрывая приямок 2 с кабелем750630 Формула изобретения Составитель В. Сельковтор А.Маковская Техред К. Шуфрич К4477/22 Тираж 783...

Номер патента: 732075

Опубликовано: 05.05.1980

Авторы: Кондратов, Роженко, Румянцев, Челпанов

МПК: B22F 3/03

Метки: порошка, пресс-форма, прессования

...с диаметром, равным внутреннему диаметру нижнего пуансона.На чертеже изображена предложенная пресс-форма.Пресс-форма состоит из матрицы 1, иглы 2, верхнего пуансона 3 с отсекателем 4 и пружиной 5, нижнего пуансона 6 с пружиной 7. При этом отсекатель 4 верхнего пуансона прикреплен с пружиной 5 к штоку пресса через обойму 8, а нижний пуансон 6 с пружиной 7 - к выталкивателю пресса через корпус 9.Пресс-форма работает следующим образом.. .,+сф-Я 1 Составитель Г. Загорская Техред К. 111 уфрич Корректор М. Демчик Тираж 889 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент г. Ужгород, ул. Проектная, 4Редактор С. Титова Заказ 1619/8 Верхний...

Номер патента: 704744

Опубликовано: 25.12.1979

Авторы: Градов, Ильин, Кайгородов, Финкельман, Челпанов

МПК: B23K 37/06

Метки: обечаек, продольных, сварки, швов

...из мате-.имеющего коэффициент линейасширения больший, чем матебечайки. фи г, 1 по к аэ ано предл айство для сварки прбдолобечаек 1 на фиг. 2 данрелке А на фиг,11 на фиавлена подкладная балк4 приведен разрез Б-Б нтройство для сварки просостоит иэ основанияу перемещается эагруз21ливает требуемый диапазон усилий прижима свариваемых кромок.Подкладная балка имеет опорныеплощадки 13, канавку 14 для фо 1,мирования корня шва, а так же полость 15для подачи защитного газа.Для фикса ции положения подкладная балка с двухсторон имеет наклонные плоскости 16и 17.. Иа длине свариваемой обе"айкибалка является калибрующей оправкойпоследующей после сварки термообработке, при этом коэффициент линейного расширения материала обечайки меньше коэффициента...

Номер патента: 651923

Опубликовано: 15.03.1979

Авторы: Клименко, Онушкевич, Стрельцова, Челпанов

МПК: B23K 35/28

Метки: припой

...1 0,9 Олово Марганец 14 Кремний 0,5 Борная кислота 4 1, Лашко Н. Ф.,Лашко С. В. Пайкаметаллов; Иэд, Машиностроение 1967, зз с. 224,0,25 Фтористый калий 3ЦинкОстальное Остальное Составитель В. ПлахтийРедактор Н, Коган Техред М. Петко Корректор М, Ряшко Заказ 926/1 1 Тираж 1221 Подписное ШЗИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Мосева, Ж, Раушская наб., д. 4/5Филиал ППП 4 Патентф, г. Ужгород, уд. Проектная, 4 ми меди и цинка легкоплавкие боратыв процессе пайки.Добавки к меди пикка,кремния иолова обеспечивают удовлетворительноекачество паяного соединения, введениемарганца способствует снижению температуры плавления припоя до 845 Сои снижению напряжения в паяцом шве,а бориая кислота и...

Номер патента: 586573

Опубликовано: 30.12.1977

Автор: Челпанов

МПК: H05B 3/00

Метки: электронагреватель

...элементами включены два источника питания, а средние точки источников питания и нагревательных элементов соединены управляемым ключом,На фиг. 1 представленои последова пых элем ма предл При п мощностиключение нагрева 2 - электрическая йства.соединен эентов Й 1 Л 2 тельное (б) нтов; на фиг гаемого устр раллельном нагрева эле+ Й Если 20 тов Йдова ние с параллельных элеменени пребывания послед и Яг, то соотношеремя пребывания и Йэ равно врем льных элементов едних мощностеи авно у бандар гпос 2парКорректор О. Тюрина Редактор И. ГромоЗаказ 524/13НПО Изд. ЪЪ 1023 осударствеииого комите по делам изобрете 113035, Москва, Ж 35, ПодписноеССР Тираж 1014а Совета Министровий и открытийаугиская иаб., д, 4/5 Типография, пр, Сапунова,1 пар...

Номер патента: 510527

Опубликовано: 15.04.1976

Авторы: Горбатый, Дмитриев, Добринский, Доценко, Кошеленко, Нахабин, Оболенцев, Челпанов, Шемпер

МПК: C22C 38/18

Метки: железа, основе, сплав

...Г,Одесский,есский олитех ОСНОВЕ ЖЕЛЕЗА 1 СИЛ Предел пстн, кг, Сплазрспрсчны 5 деталей пргбота 1 ощ н подверг рочнопредка ; паве очной 28 .1 11 9 изготовления жалитыми звеньями, другидеталей, ытемперат ра и коррозии. 1 а:1 ен дляицепей срматурыПОВЫШЕ 1 П1. стнр а ни ю пп енпыФорму а 11 зобретенп жащнн углеЩИЙС 51 ТЕМ, ескнн те- вительно сои соотношежелеза, содери ст 1 нча 10шення меаннчств, он дополпрн слсдм 1 о 1 цевес. ",о): снове 1, Рс погь СВО 1" нннй тсв 2,1 - 2,3 06 в 1,2 19 - 20,5 0,4 - 0,7 гальнос Изобретение относится к изысканию материалов, работающих при повышенных температурах и обладающих хорошими литейными свойствами.Известен сплав на основе железа, содержащий углерод, марганец, хром.Предлагаемый сплав для повышения...

Номер патента: 503667

Опубликовано: 25.02.1976

Авторы: Андреевский, Проскуряков, Филиппова, Челпанов

МПК: B23K 9/10

Метки: включения-выключения, сварочного, трансформатора

...включенным параллельно обмотке напряжения 8 двухобмоточного реле 4, а его размыкаюшие контакты 12 с выдержкои времени на размыкание включены параллельно контактам теплового реле.При замыкании электрода со свариваемой деталью сопротивление вторичной обмотки сварочного трансформатора 13 шунтируется бесконечномалым сопротивлением, вследствии чего на токовой обмотке 5 реле 4 подается все напряжение, снимаемое со вторичной обмотки трансформатора 3, и на катушке возникает импульс тока значительной величины, который вызывает срабатывание реле 4. После возникновения импульса тока и начала притягивания якоря реле токовая обмотка 5 реле 4 остается включенной до тех пор, сока не замкнутся замыкающие контакты 10, включающие обмотку 8,напряжения...

Номер патента: 462685

Опубликовано: 05.03.1975

Авторы: Гайда, Смирнова, Урхова, Челпанов

МПК: B23K 35/30

Метки: сплав, стержней, электропаяльников

...электродов, содержащий хром, цирконий, медь.Для повышения окалиностойкости стержней паяльника в состав сплава введен вольфрам в количестве 0,1 - 0,3%, а остальные компоненты взяты в следующем соотношении, %:Хром 0,2 - 0,6Цирконий 0,15 - 0,50Медь Остальное. Добавление к меди вольфрама, а также содержание хрома, циркония повышает твердость, износо- и окалиностойкость материала за счет образования тугоплавких, сложнопостроенных жаропрочных химических соединений, ограниченно растворимых в меди.Стержни паяльников получают из спрессованных заготовок, спеченных при 900 - 950 С в течение 1,5 - 2 час в восстановительной атмосфере.Оптимальные свойства материала достигаются при экструзии заготовки до рабочих раз меров при степени обжатия...

Номер патента: 337156

Опубликовано: 01.01.1972

Авторы: Гладов, Лапаев, Малышев, Нишников, Острижко, Челпанов, Черноусов, Шадрин

МПК: B06B 1/08

Метки: библио, горноруднб1х, л1а, например, обогащенади, породпатентно, ультразвуковое

...изобретение отличается от известных тем, что в устройстве к магнитострикционным,преобразователям посредством криволинейных волноводов прикреплены излучающие пластины, которые встроены в боковые стенки и дно аппарата и включены навстречу один другому.Это позволяет создать равномерное ультразвуковое поле повышенной интенсивности по всему объему,На чертеже изображено лредлагаемое устройство.Устройство состоит из корпуса 1, встроенных магнитострикционных преобразователей с волноводами и излучающими пластинами 2, внутренней части 3 из материала, стойкого в агрессивных средах, например винипласта,и 4 аппарата, барботера 5, фильтра б, ранительного клапана 7.ойство работает следующим образом.нутрь аппарата заливают раствор, ют подачу...

Номер патента: 307197

Опубликовано: 01.01.1971

Авторы: Порошин, Савчук, Челпанов

МПК: E21F 5/00

Метки: датчик, пожарной, сигнализации, тепловой, шахтной

...редложенныи датчик может быть использо ан в угольных и сланцевых шахтах.Известен датчик для пожарной сигнализации, состоящий из герметически закрытого корпуса с закрепленным в нем на скобе микровыключателем и легкоплавким элементом.Предложенный датчик отличается от известного тем, что скоба микровыключателя выполнена с направляющими, в которых подвижно установлен легкоплавкий элемент, Такое выполнение позволяет осуществить постоянство контакта легкоплавкового элемента с корпусом.На чертеже показан предложенный датчик.Датчик состоит из корпуса 1 с крышкой 2, залитой эпоксидной смолой 3, скобы 4, микровыключателя б, легкоплавкового элемента 6, установленного в направляющих скобы 4, на который воздействует упор 7 микровыключателя б....

Номер патента: 288959

Опубликовано: 01.01.1971

Авторы: Маханькова, Стрельцова, Челпанов

МПК: B23K 35/36

Метки: инструмента, корпусу, крепления, пластин, состав, твердосплавных

...так как время схватывания составляег це менее 30 л 1 ин ц при этом плохая адгезия к металлу.Для обеспечения более точной фиксации пластин в гнездах корпуса инструмента и за щиты реяущих кромок от наплывов припоя в состав введены асбест в количестве 15 - 23% и гипс - 50 - 70%, прц этом огнеупорную глину берут в количес 1 ве 15 - 25%, а в качестве связующего вещества использу ют воду в количестве, обеспечивающем получение пастообразной массы.Предложенный состав имеет время схватывания 5 - 10 лик, хорошую адгезию к металлу, надежную защиту режущих кромок. 2Асбест и огнеупорную глину предварительно размалывают до однородного состояния.,компоненты отвешивают, после чего производят смешивание в течение 1 - 3 аас в шаровой мсльцш 1 е. Сухой...

Номер патента: 199056

Опубликовано: 01.01.1967

Авторы: Косюга, Менкг, Чебаиов, Челпанов

МПК: E21B 33/12

Метки: 199056

...нижней части корпуса 9, которая, в свою очередь, соединена с перфорированным хвостовиком 10 и основанием 11 манжеты 12. Манжета имеет больший диаметр, чем оосадная колонна, и уплотняется на ней наружным раструбом, а внутренним раструбом она уплотняется на трубе 3.При спуске пакера в скважину под действием веса хвостовика 10 и неподвижного корпуса 9 самоуплотняющаяся манжета втянута в защитный кожух. После упора хвостовпка в забой верхняя часть корпуса продолжает двигаться вниз и через тяговую трубу 4, наконеч ппк Б и сухари 7 сдвигает защитный кожух сманжеты и приводит пакер в рабочее положение. Наконечник 5 уплотняется па головке хвостовика 10, после чего движущиеся вниз штанги 13 срезают шпильку 14 и поднимаются 10 на поверхность....

Номер патента: 188201

Опубликовано: 01.01.1966

Автор: Челпанов

МПК: A01G 23/12

Метки: подсочки, хак, химической

...предложенный хяк для химической подсочки.Хак имеет ручку-резервуар 1, на которой 2 монтируется подпрукиненная монтажная головка 2 с коробочкой 3 для резца, снабженной продолгонатымн вырезами 4 для установки резца,) под ртз,1 ичным углом к осн ха 1,я. РеГулятор 3 ьпо;1 нсн Б 13 иде дВух Греоенча ть 1 х полозков б, свободно закрепленных ня оси 7 с разнь 1 х сторон 10 нтажнойи связа,1 ных между собой коромысло 1 8,становленным на торце 9 мо; тажной Головки. Связь гребенчатых полозков с коромыслом осуцествл 51 стся через выступы 10 Б полозках н пазы 11 Б коромысле.Ряоотаст хяк слсду 101 ци)1 Оор 1 зо). 1111 резяя, напри)ер, н);1 Б) 10 нодков 1 на карре, левьш гребенчатын полозок регулятора нахо;1 нт 1 гя нетронутую поверхность карры и...

Номер патента: 176540

Опубликовано: 01.01.1965

Авторы: Колесников, Косюга, Челпанов

МПК: E21B 43/18

Метки: воды, воздухом, вызова, глубоких, замещения, притока, продуктивныхпластов, скважинах

...4 и к батарее 5 последовательно могут подключаться дополнительно п 0 несколы.О таких же воздухосборных батарей, Такие агрегаты ба тарей более транспортабельны.В емкость цементнровочного агрегата 2 потрубопроводам 2 б, 25 через кран 15 набирается вода. Производится опрессовка обвязкн и оборудования. На скважине открываются задвижки на фонтанп 01 арматуре, также Откры.ваются краны 11, 12, 13, 14, а краны 7, 8, 9, 10 закрыты. После чего включают компрессор 8 и нагнетают воздух в затрубное пространство скважины и в обе воздухосборные батареи.20 Компрессор отключают, закрывают краны11, 12, 13 открывают кран 8 и цементнровочным агрегатом 2 по линии 24 - 19 закачнвают воду в воздухосборную батарею 5. При этом вытесняемый из батареи воздух...
