Устройство для ввода управляющей программы в систему чпу

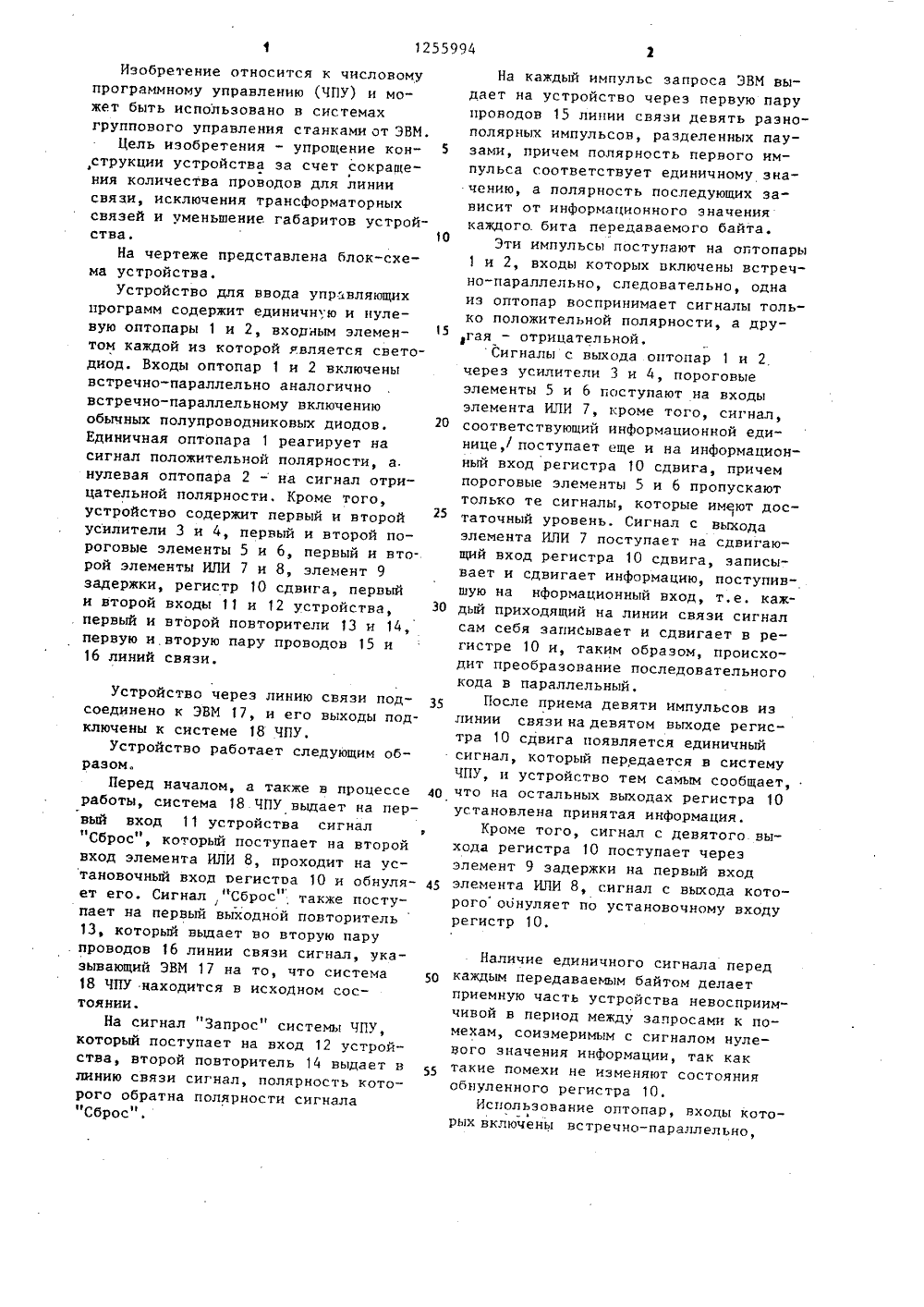

СОЮЗ ССВЕТСНИХСОЦИАЛИСТИЧЕСНИХ 012 А ЛИН 4 С 05 В 19/ в г13 ц САНИЕ ИЗОБРЕТ тво СССР9/18, 1981. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ВТОРСКОМУ СВИДЕТЕЛЬС(54) УСТРОЙСТВО ДЛЯ ВВОДА УПРАВЛЯЮЩЕЙ ПРОГРАММЫ В СИСТЕМУ ЧПУ(57) Изобретение относится к числовому программному управлению (ЧПУ) и может быть использовано в системах группового управления станками от ЭВМ. Цель изобретения - упрощение конструкции. Устройство позволяет сократить количество проводов для линии связи, исключить трансформаторные связи и уменьшить габариты за счет использования для декодирования информации и гальванической развязки с линией связи единичной 1 и нулевой 2 оптопар, входы которых, т.е. светодиоды, включены встречно-параллельно, На каждый импульс запроса системы ЧПУ. 18 ЭВМ 17 выдает на первую пару проводков 15 линии связи девять разнополярных импульсов, разделенных паузами, причем полярность первого импульса соответствует единичному значению, а полярность последующих зависит от передаваемой информации. Этиимпульсы в зависимости от полярностивоспринимаются оптопарой 1 или 2, далее через усилитель 3 или 4, пороговый элемент 5 или 6 поступают навходы элемента ИЛИ 7 и с его выходаподаются на сдвигающий вход регистра10 сдвига, причем сигнал единицы поступает еще и на информационный входрегистра 10. Поступающие сигналысами себя записывают и сдвигают в регистре 10. Появлением единицы на девятом выходе регистра 10 устройствосообщает системе ЧПУ, что на остальных выходах регистра установленапринятая информация, Обнуление регистра происходит после приема этогобайта через элемент 9 задержки и элемент ИЛИ 8, а также при выдаче системой ЧПУ сигнала "Сброс". СигналыСброс" и "Запрос", поступающие соответственно на входы 11 и 12 устройства, передаются по второй паре проводов 16 линии связи через повторители 13 и 14. 1 ил.Изобретение относится к числовомупрограммному управлению (ЧПУ) и может быть использовано в системахгруппового управления станками от ЭВМ.Цель изобретения - упрощение конструкции устройства за счет сокращения количества проводов для линиисвязи, исключения трансформаторныхсвязей и уменьшение габаритов устройства,На чертеже представлена блок-схема устройства.Устройство для ввода управляющихпрограмм содержит единичн;ю и нулевую оптопары 1 и 2, входным элементом каждой из которой является светодиод. Входы оптопар 1 и 2 включенывстречно-параллельно аналогичновстречно-параллельному включениюобычных полупроводниковых диодов.Единичная оптопара 1 реагирует насигнал положительной полярности, а.нулевая оптопара 2 - на сигнал отрицательной полярности. Кроме того,устройство содержит первый и второйусилители 3 и 4, первый и второй пороговые элементы 5 и 6, первый и вто.рой элементы ИЛИ 7 и 8, элемент 9задержки, регистр 10 сдвига, первыйи второй входы 11 и 12 устройства,. первый и второй повторители 13 и 14,первую и.вторую пару проводов 15 и16 линий связи. Устройство через линию связи подсоединено к ЭВМ 17, и его выходы под. ключены к системе 18 ЧПУ.Устройство работает следующим образом.Перед началом, а также в процессе работы, система 18 ЧПУ выдает на первый вход 11 устройства сигнал "Сброс", который поступает на второй вход элемента ИЛИ 8, проходит на установочный вход вегистоа 1 О и обнуляет его. Сигнал ,"Сброс , также поступает на первый выходной повторитель 13, который выдает во вторую пару . проводов 16 линии связи сигнал, указывающий ЭВМ 17 на то, что система 18 ЧПУ находится в исходном состоянииНа сигнал "Запрос" системы ЧПУ, который поступает на вход 12 устройства, второй повторитель 14 выдает в линию связи сигнал, полярность которого обратна полярности сигнала 1 С б н На каждый импульс запроса ЭВМ выдает на устройство через первую парупроводов 15 линии связи девять разнополярных импульсов, разделенных пау зами, причем полярность первого импульса соответствует единичному значению, а полярность последующих зависит от информационного значениякаждого. бита передаваемого байта.Эти импульсы поступают на оптопары1 и 2, входы которых включены встречно-параллельно, следовательно, однаиз оптопар воспринимает сигналы только положительной полярности, а другая - отрицательной.Сигналы с. выхода оптопар 1 и 2через усилители 3 и 4, пороговыеэлементы 5 и 6 поступают на входыэлемента ИЛИ 7, кроме того, сигнал, 20 соответствующий информационной единице,/ поступает еще и на информационный вход регистра 10 сдвига, причемпороговые элементы 5 и 6 пропускаюттолько те сигналы, которые имеют достаточный уровень, Сигнал с выходаэлемента ИЛИ 7 поступает на сдвигающий вход регистра 10 сдвига, записывает и сдвигает информацию, поступившую на нформационный вход, т.е. каж- ЗО дый приходящий на линии связи сигналсам себя запиСывает и сдвигает в регистре 10 и, таким образом, происходит преобразование последовательногокода в параллельный.З 5 После приема девяти импульсов излинии связи на девятом выходе регистра 10 сдвига появляется единичныйсигнал, который передается в системуЧПУ, и устройство тем самым сообщает, 40 что на остальных выходах регистра 10установлена принятая информация.Кроме того, сигнал с девятого выхода регистра 10 поступает черезэлемент 9 задержки на первый вход 45 элемента ИЛИ 8, сигнал с выхода которого обнуляет по установочному входурегистр 10. Наличие единичного сигнала перед 0 каждым передаваемым байтом делаетприемную часть устройства невосприимчивой в период между запросами к помехам, соизмеримым с сигналом нулевого значения информации, так кактакие помехи не изменяют состоянияобнуленного регистра 10.Использование оптопар, входы кото 4рых включены встречно-параллельно,1755994 Составитель И.ШвецТехред М.Ходанич Корректор С.1 екмар Редактор П.Коссей Заказ 4822/47Тираж 836 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 для декодирования принимаемых сигналов и гальванической развязки устройства с линией связи сокращает количество проводов для линии связи, применение пороговых элементов обеспечивает нысокую достоверность приемаинформации, а исключение трансформаторных связей обеспечивает простотуаппаратной реализации и позволяетизготовить устройство полностью измикроэлектронных элементов, что значительно уменьшает его габариты. формула изобретения15 Устройство для ввода управляющейпрограммы в систему ЧПУ, содержащеепервый и второй усилители, элементзадержки, первый и второй элементыИПИ, первый вход первого элемента ИИЛИ соединен с информационным входомрегистра сдвига, о т л и ч а ю щ ее с я тем, что, с целью упрощения конструкции устройства, н него введены первая и вторая оптопары, двапороговых элемента и дна повторителя,выходы которых соединены с первымивыходами устройства, а входы - с первыми входами устройства, причем входпервого повторителя соединен черезпервый вход второго элемента ИЛИ свходом сброса регистра сдвига, выходпоследнего разряда которого черезэлемент задержки подключен к второмувходу второго элемента ИЛИ, а выходывсех разрядов - вторым выходам устройства, вторые входы которого соединены с соответствующими входами первой и второй оптопар, выходы которыхчерез соответствующие усилители подключены к входам первого и второгопороговых элементов, соединенных выходами с первым и вторым входами первого элемента ИЛИ соответственно,ныход которого подключен к сдниговому входу регистра сднига.
