C23C 8/76 — стальных поверхностей

Номер патента: 63350

Опубликовано: 01.01.1944

Автор: Прокошкин

МПК: C23C 8/32, C23C 8/76

Метки: быстрорежущих, сталей, химико-термической

...60% Животные вещества 20 - 40% Кровяная соль 20 - 25%Древесный уголь (можно заменять опилками, коксом) и животные вещества применяются сухими, измельченными до размера зерен 3 -7 мм в поперечнике.Инструменты со смесью упаковываются в железные ящики, размером 100 Х 200 мм,;причем слой смеси вокруг каждого инструментадолжен быть толщиной не менее10 - 15 мм. Ящики плотно накрываются крьицками, обмазываются глиной и загружаются в печь для нагрева до температуры процесса,Выдержка при температуре процесса колеблется от 1 до 4 час взависимости от формы и размераинструмента. Резыбовые инструменты малого размера с шагом резьбыдо 2 мм выдерживаются 1/ - 2 час.,сверла, развертки и зенкеры среднего размера - 2/в - З,час., дисковые фрезы, круглые...

Номер патента: 77049

Опубликовано: 01.01.1949

Автор: Галин

МПК: C23C 8/76

Метки: нитроцементации, смесь, сталей

...соды,и 50 - 65/О древесного угля или березоля. Взамен железосинеродистого калия может вводиться более дешевый цианамид кальция Са(СХ) 2 или черный цианплав.Составные части смеси измельчаются в шарообразной мельнице до размера зерна не более 1 мм и равномерно перемешиваютсяК свежему карбюрнзатору добавляют 40 - 50% отработанного карбюризатора, отдельно измельченного на шаровой мельнице, Смесь тщательно просушивают.Цементацию производят при температуре 820 - 840 в течение полутора часов. При этих условиях глубина цементированного слоя получается равной 0,3 мм,Цементированная сталь закалива 1 ется и отпускается лри 280 с выдержкой в течение полутора часов. Твердость стали после отпуска 79 - 82 по Роквеллу. Предмет изобретения 1....

Номер патента: 110986

Опубликовано: 01.01.1957

Автор: Жуков

МПК: C23C 8/76

Метки: легированной, нитроцементация, стали

...метода является также тенденция получить в поверхностном слое в процессе питроцсмснтацш максич агьное содержание а устенитя, тяк как наличие последнего обеспскивает наиболее эф 1)ективный пакле 1 поверхности изделия,1 зяадских услоиях штроцсмснтяция проодилясь в леси, сос ГОЯигеп из ссстеп панам ипс 1 КЯ,ЬПИЯ Ис 1 с 1 С 1 И УГ,ПКС,ОГО Нс 1 ТРИ 51. 1 СТГРЕХсСо;15 ЫДЕРжКД ПРИ 800 этом кдроюризятГр лила нд сгялп чарк 12 Х 2 НЧА немсптпроспный слой 1.2 ягз, причем 0,8 яг.г ,рходлись пд с 111 с дусгспптной структурой. 1.1 якссп образцов после 1 РтРОечснтаипи Д 1 С тСРДость боК с 1) ГЧЧсС Необк)БИЧ)СТГ, КдК ПОят Гпыт, тс рдсгь мсокст быль по- ГЬППСПЯ До 6 - 62 Ыс ПЧТСЧ НПЗК(1- г) 01 пмск;1 1 я дисперснопи)с горденьЗто способ НОсрх Г)стноя...

Номер патента: 122158

Опубликовано: 01.01.1959

Автор: Говоров

МПК: C23C 8/32, C23C 8/76

Метки: быстрорежущей, инструмента, стали, химико-термической

...с предварительным нанесением н ной пасты.2. При осуществлении спосооа по п. 1, шей примерно из 80% сажи и 205 К 1"аГОв именсние пасты, состоя В основном авт. св.63350 для повышения стойкости инструмента из быстрорежушей стали предусмотрена его нитроцементация после полной термической обработки и шлифования.Описываемый способ является последующим приемом в обработке инструмента из быстрорежущей стали и состоит в том, что инстпумент с предварительным нанесением на него цементационной пасты яополнптельно обрабатывают в атмосфере аммиака при температуре 520 - 560.Паста изготовляется из смеси. примеоно состоящей ив 805 сажи и 20% чглекислого калия-натрия (КХаСОа) в водном растворе декстрина (100 - 150% от веса сажи), Смесь перемешивается до...

Номер патента: 166720

Опубликовано: 01.01.1964

Авторы: Евтихов, Просвирин

МПК: C23C 8/76

Метки: паст, применением, стальных, цианирования

...покрывают пастой, сушат при 70 -80 С, а затем нагревают до 1150 - 1200 С воткрытом индукторе установки твч, Благодаря высокой температуре и повышенной актив 5 ности среды, диссоциированные атомы азотаи углерода диффундируют за короткое время(15 - 20 сек) на глубину до 0,3 иль. Послекратковременной выдержки изделия подсту.живаот или непосредственно охлаждают в10 воде,Составы применяемых паст:99% КГе (СМ) 6 + 1% ХНС 1;59% К 1 Ге (СК) 6+ 1% МНС 1 + 30% С + 10%ВаСО;15 39% КГе (СК), + 1% ХН,С 1+ 50% С+ 10%РаСО;19% КГе (СХ) 6+ 1% КНС 1+ 10,го С+ 10%ВаСО;90% С + 10% ВаСОз20 Для повышения термостойкости пасты внее в качестве связующего вводят гидролизованпый этилсиликатный клей в смеси с маршалитом; при этом количество маршалитадолжно...

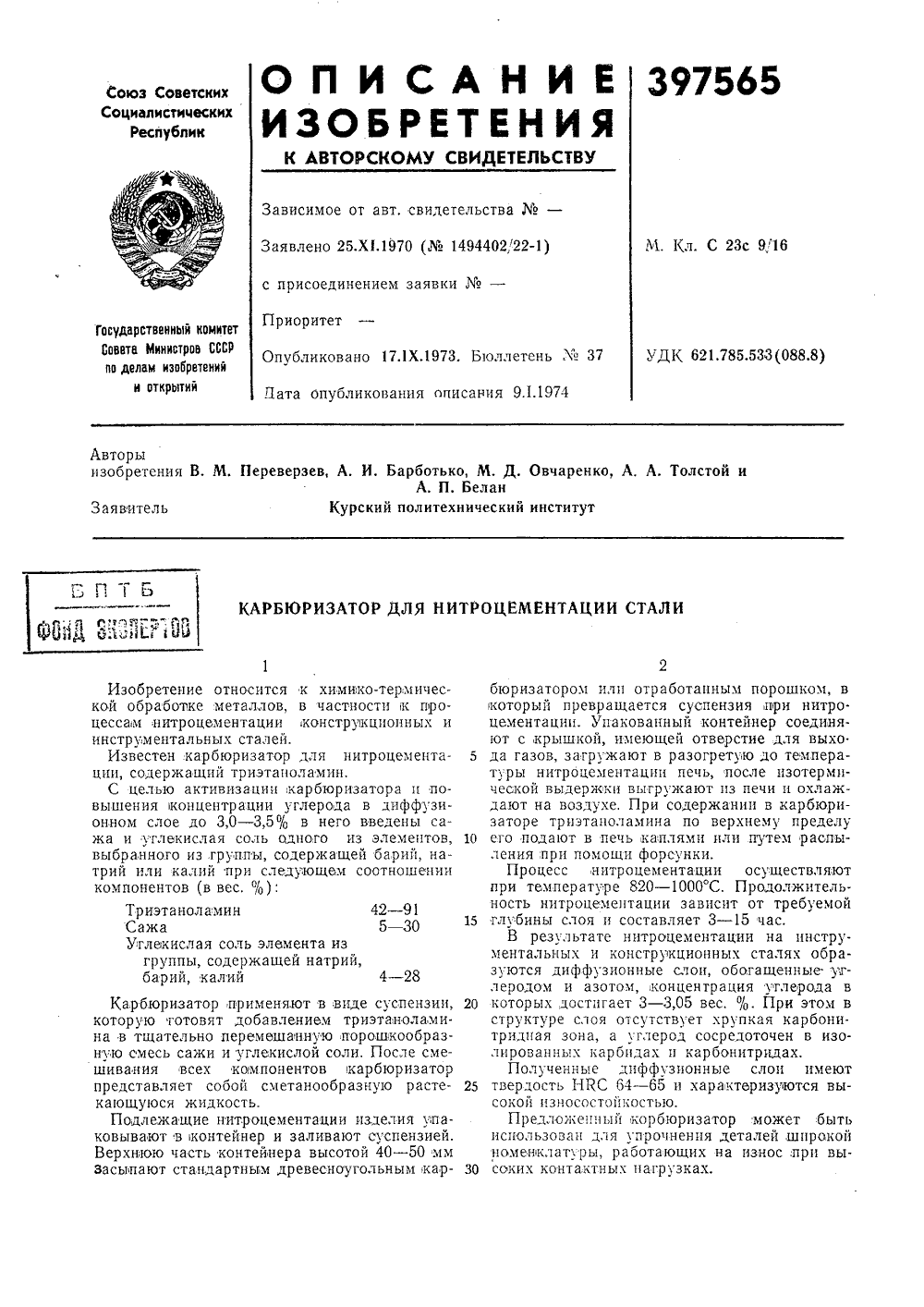

Номер патента: 397565

Опубликовано: 01.01.1973

МПК: C23C 8/76

Метки: 5-т5г, lf«oriijiilcriyu, р•

...тщательно перемешаннуюую смесь сажи и углекислой сошивания всех компонентовредставляет собой сметанообкающуюся жидкость.Подлежащие нитроцементациовывают в контейнер и заливВерхнюю часть контейнера высасыпают стандартным древесн бюризатором илп отработанным порошком, в который превращается суспензия при нитроцементации. Упакованный контейнер соединяют с крышкой, имеющей отверстие для выхо да газов, загружают в разогретую до температуры нитроцементацпи печь, после изотермической выдержки выгружают пз печи и охлаждают на воздухе, При содержании в карбюризаторе триэтаноламина по верхнему пределу его подают в печь каплями или путем распыления при помощи форсунки.Процесс нитроцементации осуществляют при температуре 820 - 1000 С....

Номер патента: 1164290

Опубликовано: 30.06.1985

Авторы: Бахишев, Мамедов, Нуриев, Садыгов, Салманов

МПК: C21D 1/78, C21D 9/22, C23C 8/76 ...

Метки: стальных, упрочнения

...14Мочевина 2,5Вода ОстальноеТехнологические операции и варианты нагрева проводят аналогично примеРУП р и м е р 3, Готовят пасту следующего состава, мас, .:Карбоксилметил- Оцеллюлоза 15Мочевина 3,0Вода ОстальноеТехнологические операции и варианты нагрева проводят аналогично примеру 1,Образцы после поверхностного насыщения охлаждали на воздухе вместе сконтейнером, после чего производилиотпуск при 650+10 С в течение 1,5 ч,Одалее шлифовали с одного торца наглубину 3 мм. С целью получения высоких значений ударной вязкости ипредела прочности нагрев под закалку производили в соляной ванне притемпературах: сталь Х 12 Ф 1000+10 С,сталь Х 12 М 960+10 С, что на 30-50 Со ониже оптимальных, с выдержкой 15-30 сна 1 мм сечения,...

Номер патента: 1794105

Опубликовано: 07.02.1993

Авторы: Очин, Сероштан, Татаринцева

МПК: C23C 8/76

Метки: приготовления, состав, стальных, цианирования

...ГПа при выдержке.в течение 3 мин. 20 дляцианированияследуетсчитатьсоединеТакие характеристики поверхностного слоя ния с энергией разрыва химической связиположительно проявляют себя при работе350-420 кДж/моль: амиды (-СО - ИНр), амирежущего инструмента ны (-МН 2), гетероциклы, содержащие третичОднако для стальных деталей,.работаю- . ный азот (-М=), ЦЭДА, содержащий послещих во фрикционных парах, глубина насы взаимодействия со щавелевой кислотой, гещенного диффузионногослоя тероциклы с третичными атомами азота,недостаточна. ": проникающего в пространственную струкЦелью изобретения является повыше- туру МФС, инициирующего и активизирую; ниенасыщающей способности состава, его щего деструкцию компонентов, повышаеттехнологичности и...
