Бродовский

Номер патента: 686124

Опубликовано: 15.09.1979

Авторы: Белоцерковский, Бродовский, Каржавов

МПК: H02K 29/00

Метки: датчик, синхронного, управлением, частотно-токовым, электродвигателя

...по току. При противоположном направлении обеих н.с. соотношение между их величинами опред ляет знак реэультируюшей н.с. перемычкиДля определения знака разности каждая перемычкаподвергается периодичес- кому опросу путем подачи в обмотки оероса, входящие в состав катушки 8, ра нополярных импульсов тока,Г 1 ри отсутствии н.с, управления и обратной связи, а также при равенстве абсолютных величин обеих н.с, состояние перемычки определяется только импульсами опроса (фиг. За). При подаче положительного импульса опроса с н.с. Рр (фиг.2 а) перемычка насышена в положительном направлении - точка 14. По окончании действия этого импульса состояние перемычки соответствует точке 15, При подаче отрицательного импульса ощюса рабочая точка перемещается...

Номер патента: 680130

Опубликовано: 15.08.1979

Авторы: Бродовский, Жилин, Иванов

МПК: H02P 5/40

Метки: асинхронной, машиной, частотно-токового

...системе регулирования в качестве сигнала обратной связи используют сигнал, снимаемый со специального датчика (тахогенеГатора), устанавливаемого а ва Реализаци занная цель достигается тем, что бе частотно-токового управленияной короткозамкнутой машиной ительно измеряют пульсации най статора в двух взаимно перпеных осях, суммируют их г. соотюшими измеренными составляю680 130Таким образом в соответствии с предлагаемымспособом в замкнутой по скорости системе регулирования нет необходимости устанавливать электромехани 5 ческий датчик скорости.Сигнал ОбратнОй связи по скоростиформируется здесь чисто электроннымпутем. Реализация изобретения обеспечивает упрощение конструкции электро 1 О привода и повышение надежности егоработы....

Номер патента: 675568

Опубликовано: 25.07.1979

Авторы: Бродовский, Вейнгер, Дацковский, Жилин, Иванов, Шакарян

МПК: H02P 7/42

Метки: машиной, переменного, электропривод

...форму и обеспечивают Формирование требуемых гармонических функций и сигналов на выходах блоков 3 и 4 прямогои обратного преобразований координат(.без погрешностей, При этом такжеобеспечивается высокая точность работы электропривода в целом,При нулевой частоте токов статора(в статоре протекают постоянные токи) гармонические функции и сигналына выходах блоков 3 и 4 формируютсяпо сигналам, поступающим с датчика 2углового положения, однако в этом режиме они не содержат пульсаций, определяемах датчиком,В соответствии с этим принципомв эадатчике 10 Формируется пара напряжений для запитки датчика 2 углового положения, Амплитуда этих напряжений соответствует задаваемому вмашину току намагничивания, 35С выхода блока 24 (см, Фиг....

Номер патента: 675567

Опубликовано: 25.07.1979

Авторы: Блоцкий, Бродовский, Довганюк, Жилин, Иванов, Климов, Шакарян

МПК: H02P 7/42

Метки: асинхронной, машиной, ротором, фазным, электропривод

...(1), а полученные"составляющие "тока ротора 1 а и 1 рпоступают на входы дискриминатора 8.В дискриминаторе 8 определяетсяуггол дпо выражению (см. Фиг. 5),6 выы "ф (ЦК(П +Ц )5 675567 6 нолняя лишь операцию по определению , частоты (его выходные .цепи, содерразности вычисленной и заданной - -" жащие силовые дроссели, могут быть составляющих активного тока ротора, эакорочены или подключены к дополформирователь 7 мОжет быть выйол- нительному реостату). Отключают вен в виде двухфазного генератораФормирователь 7 гармонических функ- постоянной частоты с управляемым . ,ций от дискриминатора 8 и подключают чередованием Фаз. Выходной величи"его к датчикам Фазных токов (напряной такого генератора можно считать жений) машины. Подключают сеть к...

Номер патента: 669486

Опубликовано: 25.06.1979

Авторы: Бродовский, Каржавов, Синев, Шатило

МПК: H03K 17/56

Метки: коммутатор

...олиоимсммымм анин;амм.669486 333 а чертеже прнвелена прннцнннальнае схемаустройства.Оно содержит блокууправлення, трансфор.матор 2 с первичными обмотками 3 и вторичнымм обмотками 4, переключа 1 ель 5, вспомога.тельный источник постоянного напряжения бм ограничивающий резистор 7.Переключатель 5 выполнен на управляемомключе, например транзисторе 8, имеющем снло.вые электроды 9, О н входной электрод 11,, н на неуправляемом мостовом выпрямителе33,с диагональю 13 переменного тока и диа.гональю 14 постоянного тока.Коммутатор питается трехфаэным напряженнем, подаваемым на клеммы 15 16, 17 инагружен на нагрузку 18.Сугцность работы схемы заключается в сле.дующем.При подаче на клеммы 15, 16, 17 напряженмя питания на вторичных обмотках 4...

Номер патента: 661705

Опубликовано: 05.05.1979

Авторы: Андриенко, Бродовский, Дацковский, Жилин, Иванов, Тарасенко

МПК: H02P 5/34

Метки: переменного, электропривод

...ортогональных осях статора, которые записываютсяЬ 1 ке япО, й 1 квсозО, Л 1 э пО, Ь 1 соЮ,где Ь 1 л, Ь 1 уз - сигналы задания соответствуюших каналов регулирования,О - угол поворота вращавшейся системы координат (х, у) относительно неподвижного статора.Составляющие Ь(ляпО и Ь(кзсовО поступают непосредственно на вход блока формирования гармонических функций. а составляющие Ь 1 уяпО и Ь 1 усозО - через масштабные преобразователи 10 и 11, коэффициенты преобразования которых постоянны, равны между собой и записываются26 с учетакже си, учиты я ротора, сцепления осях стаНа выходах сумматоров 25 итом выводов, сделанных в (2),учетом дополнительной коррекцивающий индуктивность рассеяниполучаем составляющие потоко1 зотора 1 ь ийаа, определенные...

Номер патента: 661563

Опубликовано: 05.05.1979

Авторы: Бродовский, Морозов, Ольховский, Попов, Толмачев

МПК: G06G 7/20

Метки: воспроизведения, функции

...Тираж 7филиал ППП Патент, г. Ужгород,ПодписноеПроектная, 4 блок выделения максимума 4, компенсирующая диодно-резистивная цепочка 5, функциональный преобразователь 6 одной переменной и выходной сумматор 7."На чертеже показан вариант реализации блоков 3, 4 и 6 в виде диодно-резистивных цепей. Выходной сумматор 7 выполнен на операционном усилителе, Питание блоков 3, 4 и 6 осуществляется двуполярным напряжением +Епцт,Устройство работает следующим образом.Входные сигналы х и у поступают на входы блоков 1 и 2 соответственно, На выходах этих блоков формируются напряжения, соответствующие модулям входных сигналов х и у, которые поступают на блок выделения минимума 3 и блок выделения максимума 4. Выходным сигналом блока 4 является минимальный...

Номер патента: 661560

Опубликовано: 05.05.1979

Авторы: Бродовский, Вилков, Морозов, Ольховский

МПК: G06G 7/16

Метки: аналоговое, умножения

...третьим входом выходного сумматора и ходами блоков выделения полусуммы иполу- разности, а выход - со входом третьего нелинейногоэлемента; входы компаратора соединены соответственно с выходом блока ложительного опорного напряжения, а вымание при экспертизе 1. Прйменение и проектирование операМ., Мир, 1974, 2. Авторское свидетельство СССР115979, кл. 6 06 б 7/16, 1955 661560выделения максимума и третин нелинеййыйи выход усилителя 7 с коэффициентом уси"- элемент, выход которого через последователь- . ления минус два подключается "ко входуно соединенные ключ и усилитель соединен с усилителя 3. В результате напряжение с вы третьим входом выходного сумматора и-не- хода элемента 5 суммируется с усиленнымпосредственно с четвертым входом выход...

Номер патента: 658671

Опубликовано: 25.04.1979

Авторы: Борисов, Бродовский, Яропольский

МПК: H02K 24/00

Метки: бесконтактный, вращающийся, линейный, трансформатор

...находящиеся в зоне пол)осов постоянного мапшта11, и замыкается по спинке пакета 2статора 3, В результате этого возникаютсилы; удерживающие ротор 6 в задаццомположении, При подклюцеции обмотки возбуждения 4 БЛВТ к источнику перемешгоготока, на выходе измерительной обмотки 5напряжения будет отсутствовать при усло.вии нахождения ротора 6 в нулевом положенин, При повороте выходного вала нанекоторыи угол а, происходит поворот постоянного магцита 11, при этом зона нямагниценных зубцов пакета 2 статора сицхрон- зоно поворацивается на этот же угол в туже сторону. Ротор 6 БЛВТ также поворачивается в ту же сторону, цо из.за разницы в количестве зубцов оц повернется цаменьший угол,Так,. При повороте вектора магнитногополя постоянного магнита 11 ца...

Номер патента: 653709

Опубликовано: 25.03.1979

Авторы: Андриенко, Бродовский, Дацковский, Жилин, Иванов, Тарасенко

МПК: H02P 5/34

Метки: асинхронной, короткозамкнутой, машиной, опорных, приводом, сигналов, системы, формирования

...опорных сигналов содержит векторный анализатор 10, блок апериодических звеньев 11 блок модуляторов 12, фазированные выпрямители 13, 14, выходы которых подключены к векторному анализатору 10. Источник опорного нанряжения 15 подключен к блокам 12, 13, 14. Выходы тахогенератора 9 и блока регуляторов 3 подключены к блоку коррекции 16, . связанному с блоком апериодических звеньев 11.Блок, дросселей 6 содержит по одному дросселю в каждой фазе. Кроме основной обмотки каждый из дросселей родержит по дополнительной измерительной обмотке. На фиг. 1 укаэанные измерительные обмотки выделены в блок эквивалентных напряжений ротора 17.Анализ схемы по фиг. 2 показывает, 3 что сигналы на выходе блока апериодических звеньев 1 1 (напряжение на...

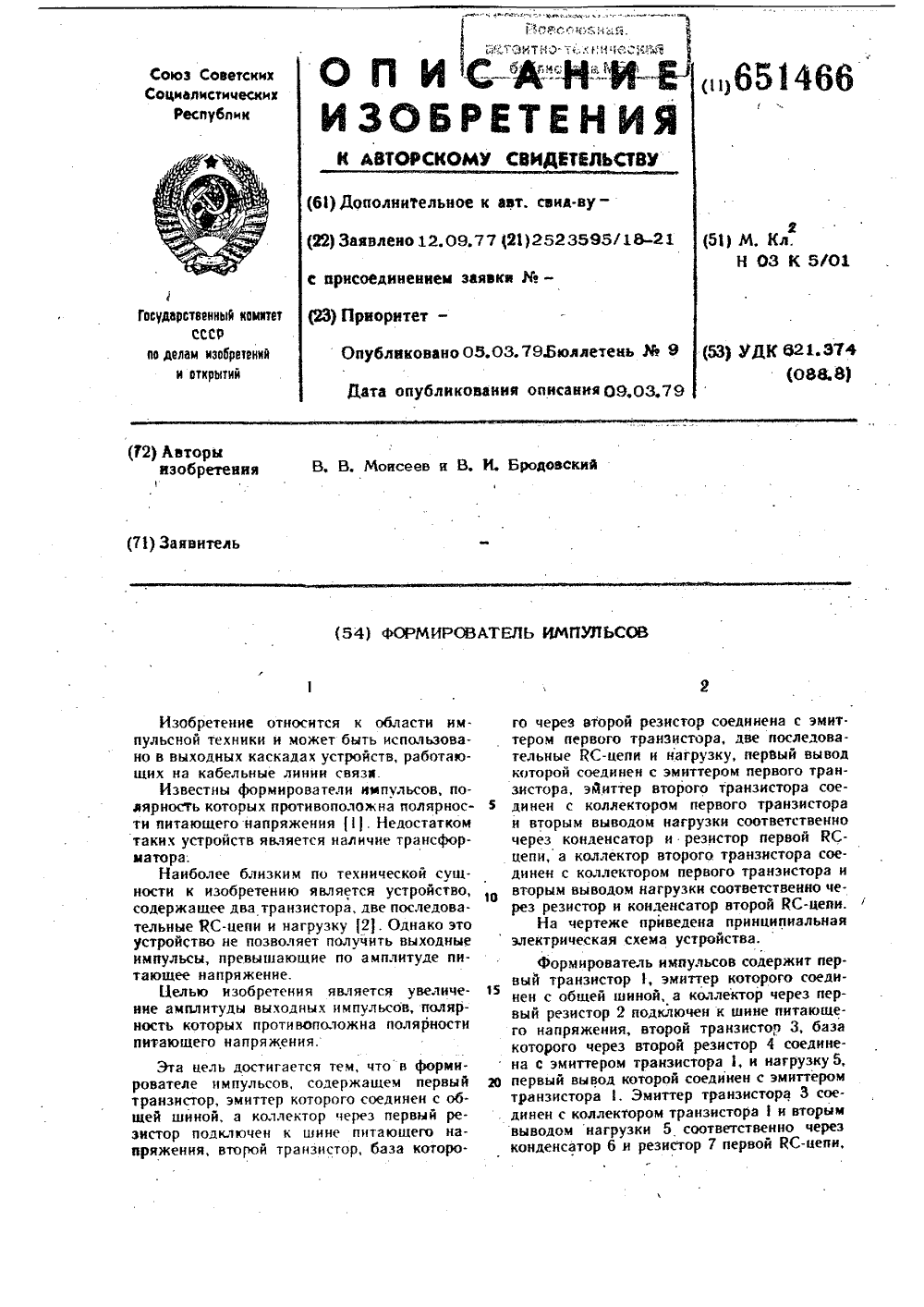

Номер патента: 651466

Опубликовано: 05.03.1979

Авторы: Бродовский, Моисеев

МПК: H03K 5/01

Метки: импульсов, формирователь

...первый транзистор 1, эмнттер которого соединен с общей шиной, а коллектор через первый резистор 2 подключен к шине питающего напряжения, второй транзистор 3, база которого через второй резистор 4 соединена с эмиттером транзистора 1, и нагрузку 5, 20 первый вывод которой соединен с эмиттеромтранзистора . Эмиттер транзистора 3 соединен с коллектором транзистора 1 и вторым выводом нагрузки 5 соответственно через конденсатор б и резистор 7 первой КС-цепи,651466 Формула цзобретения Составитель ШадринаРедактор Л. Утекина Тек ред О. Луговая КЗаказ 8 9/52 Тираж 1059ЫНИИПИ Государственного комитетаСССРио делам изобретен нй н откр ьи ий3035, МоскваЖ.З 5, Раушская иаб д. 45Фиднад ППП Патеить, г. Ужгородуд. Проектная,орректор М....

Номер патента: 647823

Опубликовано: 15.02.1979

Авторы: Бродовский, Каржавов, Синев

МПК: H02P 5/06

Метки: постоянного, электропривод

...резистивной цепи обратной связипо току двигателя 9.Падение напряжения на демпфернамдиоде 3 через диод 16 суммируется с напряжением на резисторе 14 иуменьшает положительный (здесь идалее относительно - Е) потенциалбазы транзистора входного каскада8 канала б. Ток двигателя 1, протекая по резистору 26, создает на немпадение напряжения, пропорциональноесвоему мгновенному значению. Этонапряжение приложено к эмиттерамтранзисторов входного каскада 8 каналов 5, б. При достижении равенства потенциалов базы и змиттера входного каскада 8 канала 5 происходитего открывание, что, н свою очередь,приводит к открыванию входного транзистора схемы эапирания 17 и закрыванию выходного транзистора схемыэапирания 19. С транзистора предварительного каскада 11...

Номер патента: 645260

Опубликовано: 30.01.1979

Авторы: Бродовский, Каржавов, Прохорова

МПК: H03K 13/05

Метки: аналоговые, величины, кода

...точками двух резистивных делителей напряжения,построенных соответственно на резисторах 12, 13 и 14, 1 Б, включенных параллельно входу операционного усилителя 1.Входом преобразователя является вход цифрового управляемого резистора, а выходами - средние точки резистивных делителей и нулевая точка источника питания (соответственно у, и 1 и и, на чертеже).Работа преобразователя заключается в следующем,Напряжение У от источника 11 подается на вход операционного усилителя 1 через ограничивающий резистор 10, Сюда же через резистор 9 обратной связи поступает напряжение Ли с выхода операционного усилителя 2. Тогда выражения для выходных напряжений У 1 и и могут быть получены из системы уравнений, описывающей работу уст- ройства ь о , Л и=...

Номер патента: 641611

Опубликовано: 05.01.1979

Авторы: Бродовский, Каржавов, Прохорова

МПК: H02M 7/537

Метки: автономный, инвертор, самовозбуждением

...регулирования на ключевом усилителе 10, выходном трансформаторе 11 с обмотками 12 -5, трансформаторе тока 16 с обмотками 17, 18, дросселс 19, резисторах 20, 21 и выпрямителях 22, 23.Инвертор работает следующим образом,В отсутствии управляющего сигнала (когда .1 о = О) ключевой усилитель 10 закрыт напряжением Ъ, поступающим с выпрямителя 22. Напряжение, наведенное на обмотках 3 и 14 трансформатора 11, открывает поочередно тиристоры 6 и 7, каждый из которых обеспечивает протекание тока через катушку индуктивности 5 в один из полу- периодов колебаний тока. При этом, частота колебаний инвертора определяется резонансной частотой колебательного контура. При подаче (через резистор 21) управляющего сигнала с на вход ключевого усилителя,...

Номер патента: 641434

Опубликовано: 05.01.1979

Авторы: Барышников, Бродовский, Ивлева, Кривего, Поляков, Узинский

МПК: G06F 13/00, G06F 15/16

Метки: вычислительных, машин, программного, сопряжения, электронных

...35 для командной информации, либо по шине 36 для числовой информации,Процесс приема и упаковки числовой и командной информации заключается в следующем: информация, побайтно поступающая по магистрали данных, распределяется с помощью тактового распределителя и груп. пы элементов И в блоке синхронизации, за писывается в блок буферной памяти, представляеющей регистр памяти ца триггерах.Процесс распределения аналогичен распрелелецию начальной адресной информации в счетчике адреса 18, Тактовый рас. пределитель поочередно разрешает прохож децие поступающей на вторые входы второй группы элементов И 15 информации на входы соответствующих разрядов блока буферной памяти, Разрядность тактового распределителя 11 и коэффициент деления счетчика 12...

Номер патента: 636474

Опубликовано: 05.12.1978

Авторы: Бродовский, Гараев, Сарычев

МПК: G01B 7/30

Метки: напряжение, положений, разности, угловых

...делитель 3; коммутатор 4;вычитающие элементы 5 и 6; двоичные делители 7 и 8; буферные элементы 9 и 10;блоки 11 и 12 обратной связи; суммирующийэлемент 13, фазочувствительный выпрямитель 14; дешифратор 15; блок 16 управлениядвоичными делителями; входной регистр 17.20 Выходные напряжения СКТ поступаютна функциональный делитель 3, который может быть реализован на резисторах илимногообмоточных трансформаторах. Функциональный делитель в общем случае имеети-выволов. Амплитуды напряжений на 1-хвыводах функционального делителя описываются уравнением вида:Ц:в = Ьвыпа 1 (1),1) = 1 всоза 1(г),30гле: Цр 1 па и Ьв сова - выходные напряжения синусной и косинусной обмоток СКТ;(,)в = Ц,рпа т - напряжение питания СКТ;1 (ч) и (в М) -...

Номер патента: 630425

Опубликовано: 30.10.1978

Авторы: Бродовский, Грицаюк, Дубовский, Зельцер, Осипов, Пауль, Синелюбов, Фабричников

МПК: E21D 23/00

Метки: крепи, механизированной, секция, шахтной

...скоро,"ть се перемещениябых почвах.Цель изобретения - перераснределвнсе давления крепи на почтову ц увеличение скорости ее передвижения в услознях слабой почвы путем обеопечения по тояанога контакта передней гцдростойкгц с направляющей.Постановленная цель достигается тез роликовая опора закреплена,на пер гидростойке, которая установлена с можностью,вертикального леремещои носительно поперечной траверсы.На фиг. 1 показана секция крепи, общий .внд; на фиг. 2 - то же, вид сверху; на фцт, 3 - узел 1 на ф,иг, 1.На ооновапцвц 1 секции, состоящем из продольчых балок 2 и поперечных траверс 3 и 4, установлены ппдростойксп 5 и б, яерекрытие 7 и вермняк 8. В попереечной праверсе 3:размещена подвижная опносительно основания 1 опора 9 яцдростойки...

Номер патента: 625212

Опубликовано: 25.09.1978

Авторы: Бродовский, Морозов, Никитина, Ольховский

МПК: G06G 7/02

Метки: выделения, максимального, минимального, напряжений

...содержит операционные усилители1 и 2; дифференциальный операционныйусилитель 3, разделительный диод 4, де-.литель 5 напряжения, масщтвбирующие ре10зисторы 6-12.Устройство работает следующим обре- ЗОМ в15Коэффициенты передачи усилителей 1 и 2 по всем входам равны минус единице. При подаче на входы х иположительных напряжений на выходе усилителя Е присутствует напряжение, равное по величине и противоположное по знаку на:- именьшему из входных напряжений. В случае, когдаХ с У 1 диод 4 закрыт и усилитель 1. Работает как анвергоруког. да (1 У 1, диод 4 Открывается и напряжение на выходе усилителя Е ограничивается на уровне, практически равном 1 Х -У) Усилитель 2 Осуществля-, ет операцию вычитания из суммы модулей .М...

Номер патента: 624173

Опубликовано: 15.09.1978

Авторы: Бродовский, Иванов, Миронов, Роговой, Тимофеев

МПК: G01R 19/04

Метки: значения, мгновенного

...прямоугольной Формы, которые в независимом друг ст друга режиме работы имели бы частотВ генерации, определяемые временем полного пеоемагничивания сердечника собственного трансформатораВ устройстве сечение сердечника трансформатора 13 выбчоается больше, чем сечение сердечника трансформатора 21, порог срабатывания пороговых элементов 1 устанавливается меньшечем порог срабатывания порогового элемента 2, количества витков обмоток 15 и 23, а также сопротивления резисторов 12 и 20 выбираются равными.При заходе в область насыщения сердечника трансформатора 21 на выходе датчика 17 возникает сигнал переключения, который поступает на входы элементов 1 и 2.Пернбначальнс 0достигает порога срабатывания элемента 1 и переключает этот элемент, что...

Номер патента: 622111

Опубликовано: 30.08.1978

Авторы: Бродовский, Морозов, Ольховский, Попов

МПК: G06G 7/20

Метки: квадратор

...Прн входных сигналах х, велчина,которых находится,в диапазоне,Е0(х( - , ключезые эламгнты 13 и 14 разомкнуты и входной сигнал через усилитель,ный элемент б подается на нелинейный функциональный преобразователь 7, а с его выхода чгргз усилительный элвмант б на выход 1 б квадратора, Выходное налрякение устройства формируется нвпооредственно нглингным фуггкциональным преобразояателем 7 без каких-либо дополнительных операций суммирования или вычитания.При входных сигналах, величина котоЕрых лежит з диапазоне (х:Е, напряжение на входг усилительного элемента 12 меняет знак, его выходное напряжвние также меняет з,наквследствие чего ключевые эле.менты 13,и 14 замыкаются, В этом режиме на выходе усилителыного элвмвнта б форЕ мируется разность...

Номер патента: 622108

Опубликовано: 30.08.1978

Авторы: Бродовский, Вилков, Морозов, Ольховский, Толмачев

МПК: G06G 7/16

Метки: аналоговый, блок, перемножения

...входным напряжением, ивадратор б, работающий с положительным входным напряжением, масштабные резисторы б - 11.На вход суммирующего усилителя 1 че,рез масштабные резисторы б и 7 подаются напряжения, соответствующие сомножителям х и у, а также положительное напряжение. На выходе этого усилителя отказывается напряжение, соответствующее На вход суммирующподается напряжениемирующего усилителя 1Харьк. фил, пред. Пате и,напряжение с второго входа блока перемножения с коэффициентом /2, на выходе этого усилителя формируется напряжениес Е х - у 1- -+ ). Выходы суммирующих усилите 4 )лей 1 и 2 подключены,к квадраторам 4 и 5 соответственно, вход суммирующего усилителя 3 соединен с,выходами квадратаров 4 и 5 и через масштабный резистор...

Номер патента: 614533

Опубликовано: 05.07.1978

Авторы: Бродовский, Моисеев

МПК: H03K 5/02

Метки: усилитель-формирователь

...11 .Однако такие схемы непригодны дпя уств ройств, работающих в динамическом режиме с переменной скважностью и дпитепьностьюимпульсов иэ-за наличия реактивности (кой в денсатор) во входной цепи.Наиболее близким техническим решк изобретению является усипитепь-формирователь, в котором между логическои оконечным каскадом усипитепя, но6 1 45,33 ова , Корректо оставигель М.Техред 3. Фант бола едактор И, Гох 1 олписн Тираж 1086сударственного комитетао делам изобретений и о5, Москва, Ж, Раунд аэ 3709/4 ЦНИИПИ Совета Министрокры тийкая наб., д. 4/5 3 зой выходного р-я-р транзистора, элп 1 ттеркоторого подключен к источнику повышенного напряжения, а коллектор соединен с нагрузкой,На чертеже представлена схема усилите 5ля-формирователя.К выходу...

Номер патента: 614515

Опубликовано: 05.07.1978

Авторы: Бродовский, Иванов, Митрофанов, Томас

МПК: H02P 13/18

Метки: инвертором, мостовым, однофазным

...управяемые вентили 1 - 4, неуправляемые вентили 5 - 8, датчик 9 тока нагрузки, нагрузку 10. Предлагаемое устройство содержит усилители- 14 с регулируемым порогом сраба. тывання, блок для сравнения 15, триггеры 16, 17 установки порогов срабатывания, триггеры запоминания 18 в 21, и элементы ИЛИ 22, 23.Устройство работает следующим образом.С блока для сравнения 15, который выделяет разность 1 входного тока ь и мгновенного значения тока нагрузки 1 поступающего с датчика 9 тока нагрузки, токпоступает на входы усилителей 11 - 14. Ток может протекать в двух направлениях в . при одном направлении ток г действует на усилители 11 2 и 13 (первая пара усилителей), а при другом направлении в , на усилители 12 и 14 (вторая нара усилителей),...

Номер патента: 612289

Опубликовано: 25.06.1978

Авторы: Борисов, Бродовский, Яропольский

МПК: H01F 7/14

Метки: моментный, электромагнит

...электромагнита будет;даМ 2 1 2 а.1Редактор Д. ПнЗаказ 3469/46 Составитель Ю. МакаричевТехред О. Луговая Корректор Н. Тупица Тираж 960 ПодписноеНИИПИ Государс, по де ЗОЗ 6, Мое Филиал ППП кениого комитетаам изобретенийва, Ж 36, Раушс атентз, г. Ужго Совета Министров СС И ОтКРЬ 1 тИйе кая наб., д, 45род, ул. Проектная, 4, ю"фуэ %ф 3 фкп Фо/2 кАдый кх которых проходкт кедех два рабочих, воздушных зазора и замыкается через статор, При подаче напряжения постоянного тока в обмотки управления возникают два независимых магнитных потока Ф 1 и Ф 2, величины которых можно выразить:ф 1 К 1 11 т Ф 2 - К 1 1 2 тгде К 1 -- коэффициент пропорциональности;1- ток в левой обмотке;12 - ток в правой обмотке; .Магнитный поток Ф 1 проходит по магннтопроводу 3...

Номер патента: 605294

Опубликовано: 30.04.1978

Авторы: Бродовский, Грибов, Дубовик, Замбржицкий, Каржавов, Рыбкин

МПК: H02M 1/08

Метки: инвертор, мостовой, транзисторный

...ельо изобретения являс гся повышение ца;ежности мостового ипвсртора.Эта цель достцгается тех, что в транзисторном мостовом ицверторе, содержащем трансформаторы положителиой обратной связи то 2нагрузки, каждый цз которьх ихест дополцительцуо обмопо и возвратцыс;иоды, связанные с силовыми электродами транзисторов, каждая дополццтсльцая оомотка соедицепа последоватсльцо с одним из возврат ньх диодов. и ооразовдвпдаяся цепь подклО- чспд:Яраллсльпо и силовых электролам соотвстстз юще о трацзпстора.112 фиг. 1 показав пример реализации стати гс око: о преобразователя.1 Всобразователь состоит из 1 Стырек управеяемык ключей 1, 2, 3 и 4, выполнецнык на трдцз:Сторах и диодах. Диод 5 - 8 являются возвра.цыми, шуитирующими ключи в ооратцсм...

Номер патента: 604123

Опубликовано: 25.04.1978

Авторы: Бродовский, Грибов, Каржавов, Рыбкин, Синев

МПК: H02P 13/18

Метки: инвертором, мостовым

...напряжения и работает на активно-индуктивную нагрузку 9. На диаграмме приняты следующие обозначения: а - ток нагрузки, 1 - нулевой уровень, соответствующий нулевому току нагрузки, 11 - переменный верхний уровень, 11 - переменный нижний уровень, 11 Г - заданное значение тока нагрузки, Г - постоянный положительный уровень; б - ток, протекающий через ключи 1 и 2 первой диагонали моста; в - ток, протекающий через ключи 3 и 4 второй диагонали моста; г - сигналы на открывание ключей 1 и 2 первой диагонали моста ц) и.формулы; д - сигналы ца открывание ключей 3 и 4 второй диагонали моста и. 1 формулы; е - на открывание ключей 1 и 2 первой диагонали моста по п. 2 формулы; ж - сигналы ня открывание ключей 3 и 4 второй диагонали чоста по п, 2...

Номер патента: 604112

Опубликовано: 25.04.1978

Авторы: Бродовский, Жилин, Иванов

МПК: H02P 5/34

Метки: двигателем, синхронным

...го в соответствии с предлагаемым способом, Она содержит синронцый двигатель 1, датчики токов статора 2, датчики напряжений статора 3, преобразователь частоты статора 4, датчики токов ротора 5, регулятор токов ротора 6, формирователь гармонических функций 7, блок кочмутдции 8, формирователь и;гпряжений ориентации 9, блок интсгпаторов О, векторный анализатор 11, блок прям го преобразования 12.Узлы 8 и 9 введены в электропривод для получения сигналов, с помоцью которыформируются гармонические функции в узле 7.Привод, показанный на чертеже, используют для регулирования скорости. В этом случае сигналы задания привода 110 и 11 являются выходными сигналами вычислительного устройства, ца вод которого поступает цгнал с выхода регулятора...

Номер патента: 604105

Опубликовано: 25.04.1978

Авторы: Белоцерковский, Бродовский, Каржавов, Рыбкин

МПК: H02M 7/44

Метки: инвертор, многофазный

...обратная связь (ОС) заведена в блоки управления 7-9 с помощью магнитных усилителей 10-12, обмотки 13-15 токовой ОС которых включены в выходные цепи трех фаз инвертс ра А, В, С, последовательно со сглаживающими дросселями 16-18, Каждая из обмо ток симметрирующей ОС 19, 20 и 21 соотг ветствующих магнитных усилителей 10, 11 и 12 включена между выходным зажимом данной фазы и клеммой 22, соединенной со средней точкой источника питания. При отсутствии средней точки она может быть604105 оставииель Ю. Андреевхред М. Борисова Корректор актор Д. Пинчук Г Зака 6/46 ЦНИИ Тираж 892Государственного по делам изоМосква, Ж, Р П одпис ноеа Совета Министи открытийнаб., д. 4/5 СССР комит ретен аушск ПП "Патент, г, Ужг улэ тная,получена искусственно...

Номер патента: 601793

Опубликовано: 05.04.1978

Авторы: Бродовский, Каржавов, Прохорова, Федулов

МПК: H02M 7/537

Метки: переменное, постоянного, стабилизированный

...в виде общей для всех трансформаторов последовательной цепи, включающей дополнительную 15 обмотку, расположенную на сердечнике каждого из трансформаторов, а указанный выпрямитель выполнен однофазнымкроме того.указанная цепь может быть выполнена в виде общей дополнительной обмотки, охватьтва ющей сердечники всех трансформаторов.На чертеже представлена функциональнаясхема стабилизированного преобразователя напряжения, где т = 1.601793 Формула изобретения Составитель В. Моин едактор В. Фельдман Техред И. Рыбкина Корректор И. Симкин1 Изд.127 Тираж 892 НПО Государственного комитета Совета Министро по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5аказ ПодписноеССР Тип. Харьк, фил. пред. Патент Преобразователь работает...

Номер патента: 601792

Опубликовано: 05.04.1978

Авторы: Бродовский, Каржавов, Рыбкин, Синев

МПК: H02M 7/537

Метки: инвертор, транзисторный

...ко входу силового транзистора 1. Трансформатор тока 12 выполнен ца двух сердечниках, ца олном цз которых расположена первая вторичная обмотка 13, на другом - вторая вторичная оомотка 14, а первичная обмотка 15 охватываетоба сердечника. Инвертор имеет генератор повышенной частоты 16, выход которого 17, 18 и 19;подключен ко входным цепям транзисторов 2, 3, Входной сигнал подается на племмы 20, 21, напряжение питания - на клеммы 21, 22, а нагрузка подключается к клеммам 23, 24.Принцип работы инвертора заключается в следующем. Прп подаче на клемму 20 входного сигнала отрицательной полярности (относительно, клеммы 21) транзисторы 2, 3 начинают переключаться с частотой, заданной тенератором,повышенной частоты 17. Во входной цепи...
