Номер патента: 1433623

Опубликовано: 30.10.1988

Авторы: Ботов, Рыбочкин, Чемодаков

МПК: B21J 13/02, B30B 15/02

Метки: замены, прессах, штампов

...Цтамп 2 устанавливается на стол загру.зочной тележки (не показан) и после сближения ее со столом пресса одновременно включаются привод подачи штампа со стола тележки (не показан) и электродвигатель 7 устройства.При этом штамп 2 автоматически по дается со стола тележки на подштамповую плитупри помощи транспортных цепей тележки (не показаны) и приводных транспортных цепей 5 устройства. После достижения определенного положения перемещение штампа 2 автоматически прекращается. Верхняя ветвь приводной транспортной цепи 5 при этом находится выше верхней плоскости подпп амповой плиты 1. Включаются силовые цилиндры 6 и 11, планки 13 совместно с балками 4 и приводными транспортными цепями 5 опускаются вниз в пазы подштамповой плиты 1....

Номер патента: 1415160

Опубликовано: 07.08.1988

Авторы: Ботов, Гольданский, Грознов, Гурачевский, Киреев, Линев, Макаров, Мисевич, Холмецкий, Чудаков

МПК: G01N 24/00

Метки: олова, содержания

...содержащих олово. Целью изобретения является повышение чувствительности и точности измерений. При задании гармонического движения источника 1 излучения запрещается регистрация выходных импульсов детектора 5 в моменты времени, когда значения скорости близки к нулю. Пороги срабатывания двух. уровневого компаратора 9 выбирают таким образом, чтобы он вырабатывал сигнал управления ключом 7, запрещающий накопление при скоростях источника меньших 1,5 ширины линии поглощения. 3 ил,1415160 уровневый компаратор и управляемый ключ, причем выход генератора синусоидального напряжения подключен к входу двухуровневого компаратора, выход компаратора соединен с управляющим входом ключа, выход блока усиления и амплитудной селекци соединен с входом ключа,...

Номер патента: 1382578

Опубликовано: 23.03.1988

Авторы: Арбузов, Ботов, Гальперин, Левинсон, Петров, Шуголь

МПК: B22C 3/00

Метки: литейных, покрытия, противопригарного, состав, стержнях, формах

...расчета на1 т винипола) остатков входят, мас,7:продукты осмоления 17,5, бутиловый35спирт 22,0; вода 11,7; эфир 0,8;тяжелокипящие 48,0; сухой остаток(КСО 9 + КОН) составляет 14,0 кг/т.Продукты осмоления состоят в основном иэ поливинилбутилового эфира-СН-СН -где п - группа атомов,О -СН 9многократно повторяющаяся в полимере.Эфир - это винилбутиловый эфир, 45Тяжелокипящие состоят из дибутил- ОСИН 9ацетали СН -С,4 9Отходы производства винипола ввиде кубовых остатков винилированиябутилового спирта представляют собойсмолообразную массу плотностью 9601100 кг/м и вязкостью по ВЗпорядка 38-41 с.лиэатором, устраняя расслоение покрытия.Составы и свойства предлагаемого покрытия приведены в табл. 1 и 2,Порядок приготовления противопригарного покрытия...

Номер патента: 1381616

Опубликовано: 15.03.1988

Авторы: Ботов, Сон

МПК: H01H 13/26

Метки: контактного, микропереключателя, нажатия, регулировки

...к входу кото рого подсоединен выход блока 11 сравнения напряжений, один из выходов которого подсоединен к выходу блока 10 опорных напряжений, формирующего напряжения, соответствующие номинальному 55 контактному нажатию, другой вход блока 11 сравнения напряжений подключен к выходу блока 9 контроля контактного нажатия. Устройство работает следующим образом,После установки рабочей пружины и контактной пружины 6 на опорную пластину 4 ротор 8 перемещается на позицию регулировки рабочей пружины - позицию получения номинального контактного нажатия, Затем с блока 13управления поступает команда на реверсивный электродвигатель 12, вращающий микрометрический винт 15, винт 15 перемещает толкатель 14, а последний, воздействуя на стенки...

Номер патента: 1381615

Опубликовано: 15.03.1988

Авторы: Ботов, Сон

МПК: H01H 13/26

Метки: микропереключатель

...усилия всеэлементы конструкции возвращаются висходное положение. Составитель Н . ПетраковаТехРед Л. Олийнык Корректор Л, Пилипенко Редактор М.Товтин Заказ 1188/50 Тираж 746 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к электротехнике, а более конкретно - к коммутационным аппаратам,Цель изобретения - повышение надежности микропереключателя, улучшение сборки.На фиг,1 изображен контактныйузел микропереключателя; на фиг.2 -опорная пластина с вертикальной про Орезью.Микропереключатель состоит из корпуса 1, неподвижных контактов 2 и 3,опорной пластины 4 с вертикальнойпрорезью...

Номер патента: 1376275

Опубликовано: 23.02.1988

Авторы: Ботов, Еремин

МПК: H04N 9/45

Метки: автоматической, подстройки, частоты

...2 и и мвыборки, поступающих с третьего ичетвертого выходов Формирователя 3импульсов. Постоянное выходное напряжение первого элемента 11 выборкихранения, соответствующее уровню Б,(Фиг. 2 ц), поступает на первый входинтегрирующего элемента 13, на второй вхбд которого поступает постоянное напряжение с выхода второго элемента 12 выборки-хранения, соответствующее уровню Б (фиг. 2 ц). В зависимости от того, какое иэ входных напряжений интегрирующего элемента 13больше, его выходное напряжение нарастает или спадает и изменяет частоту управляемого генератора 6 до техпор, пока Ы це станет равным И , чтосоответствует равенству частот модулированной и немодулированной поднесущихЕсли при включении питания частота управляемого генератора 6...

Номер патента: 1358013

Опубликовано: 07.12.1987

Авторы: Ботов, Ловчиновский

МПК: H01H 13/02

Метки: кнопочный, переключатель

...занимает верхнее положение, при этом длинный лепесток 15 и другая отогнутая сторона скобы 4 поджаты к гладким граням перемычки 17 и ориентируют сдвоенный кулачок 6 в горизонтальном положении (положение отключено), а короткий лепесток 16 находится над перемычкой 17.При нажатии на кнопку 1 короткий лепесток 16 упирается в край грани перемычки 17 и поворачивает кулачок 6 до соскальзывания с нее. При повороте кулачков 18 ребра грани перемычки 17 раздвигают отогнутые стороны пружинной скобы 4, и при дальнейшем движении кнопки 1 вниз происходит мгновенный переброс сдвоенного кулачка 6 в вертикальное положение (положение включено). Нажимной рычаг 8 под воздействием кулачков 18 воздействует на толкатели 9 микропереключателей 10, выступы 19 на...

Номер патента: 1349868

Опубликовано: 07.11.1987

Авторы: Ботов, Дусенок, Новикова, Редекоп

МПК: B21K 19/00, B23Q 41/02

Метки: линия, например, отвалов, плугов, поточная

...деталей из кассет 13 установлены роль- ганг 27 и тара 28. Поточная линия работает следук)щим образом.Заготовки деталей 29 стопкой устанавливаются на транспортер-накопитель 8 и подаются на позицию загрузки, где магнитными захватами (не показаны) заготовки захватываются по одной и подаются в индукционный нагреватель 1. Затем нагретая заготовка переносится в пресс 2, где производится формирование детали, после чего она устройством 23 выгружается на стол 24. Механизмом 26 деталь загружается в кассету 13, расположенную на столе 24 горизонтально и соединенную со штоком цилиндра 22. Далее цилиндр 25 поворачивает стол 24 и кассета 13 под действием силы веса принимает вертикальное положение. Цилиндром 14 переноса кассета 13 по штанге 9...

Номер патента: 1334203

Опубликовано: 30.08.1987

Авторы: Ботов, Дмитриенко

МПК: H01H 13/14

Метки: кнопочный, переключатель

...с возможностьювертикального перемещения в боковыхвырезах 14 при взаимодействии с толкателями микропереключателей.Кнопочный переключатель работаетследующим образом,В статическом состоянии кнопка 3под воздействием пружины 5 сжатиязанимает исходное верхнее положение.Толкатели микропереключателей 2 тяк;ке занимают верхнее положение. Приэтом флянец 8 кнопки 3 ограничиваетход кнопки 3 вверх, а кнопка 3 зафиксирована на упоре 4 прорезью 9,03 2Нажимной компенсятор 7 размещен в боковых вырезах 14 фланца 8 своими боковыми сторонами 11 и удерживается эа фпанец 8 концами 12. Нажимной компенсатор 7 установлен над толкателями микропереключателей 2 и удален от них. Выступ 10 фланца 8 в исходном положении удален от горизонтального участка 13 нажимного...

Номер патента: 1309130

Опубликовано: 07.05.1987

Авторы: Ботов, Стрельников

МПК: H01R 9/16

Метки: контактного, крепления, печатной, плате, плоского, элемента

...элемента 3 при этом контактирует с плоскостью 11 печатной платы 2. Инструментом 2 выравнивают выпуклости 7 перемычки 6. При этом деформируются стсцки 13 ц 14 окон 4 и 5, кромки 5 и 16 врезаются в материал печатной платы, надежно закрепляя плоский конта ктц ы й элем ент 3. Предлагаемый способ обеспечивает высокую надежность крепления контактных пластин на тонких электроизоляционных платах контактных устройств, основаниях перекл 1 очателей, корпусах коммутационных аппаратов и в других устройствах без механической деформации крепежных участков. Предлагаемым сцосооом крепление осуществляется неразрушаюгцей пластической деформацией предварительно изогцугой перемычки контактной пластиш 1 в фигурном окне платы, профиль которого...

Номер патента: 1297248

Опубликовано: 15.03.1987

Авторы: Ботов, Журавин, Певзнер, Рубцов, Семенов, Трошкин

МПК: H04L 27/14

Метки: двоичных, приема, сигналов

...блока 3 поступает с вторых выходов блока 4 на установочные входы блока 8 и коммутаторов 6, 7. Через коммутатор 6 на вход сумматора 9 поступает оценка полезного сигнала, а через коммутаторнавторой вход сумматора 9 поступаетэкстраполированная помеха. Таким об разом, на выходе сумматора 9 формируется улучшенная оценка полезногОсигнала Х за счет вычитания изоценки полезного сигнала Х, оценки,содержащейся в Х, помехи на моментпринятия решения, причем из вариантов выбирается вариант с лучшей компенсацией помехи. Если вычисленнаяразность превышает поступающий напервый вход порогового блока 5 сигнал оценки модуля-максимума погрешности экстраполяции помехи, то пороговый блок 5 в соответствующий момент, определяемьй блоком 8,...

Номер патента: 1251201

Опубликовано: 15.08.1986

Авторы: Ботов, Ловчиновский

МПК: H01H 15/20

Метки: движковый, переключатель

...поверхостями О и утлублсниями 11, оси 12 плоской формы с уступами 13 ца концах для фиксации ее в окна 14, выполненных со скосами 15 2 боковых стенках прорезей 1 б к(шрмса. Рычаги и Ось вцОлнсцы из ста.,итеросшбработаны.Движковый среключатель рабо(яег следующим образом.В статическом состоянии движок 4 занимает крайнее нерабочее положение, цри этом подпружиненные шарики 8 воздействуют на правые наклонные Г 0 срхности 10 рычагов 9, а левые азмец(сцы в продольных ка 12 ЛЯх;ш д 3 ижк 1 4. Гр 1 пшилож(.н 3 знс 1- него усилия справа движок 4 перемещается в 1 сш сивоцложос оложецис, 1 ри этсшм Год(ружиЗеые иарикц 8 перебрасываются через верицы рычагов 9 ца и лсвьн. аклоццые поверхости 10 фи), Од оврсмеццо нажимая толкатели 3 соовстствующих...

Номер патента: 1226507

Опубликовано: 23.04.1986

Авторы: Ботов, Журавин, Козлов, Певзнер, Рубцов, Семенов

МПК: G08C 19/12

Метки: временного, импульсных, положения, сигналов

...одинаковой частоты на входах. Реализуется на основеФазочувстнительного выпрямителя.Блок 12 вычитания предназначендля запоминания значения входногосигнала на первом входе при наличииимпульса на втором входе и последующего формиронания на выходе результата вычитания занесенного в памятьзначения из текущего значения сигнала на первом входе. Может быть реализован на основе конденсатора и ключа,Блок 13 сравнения предназначендля сравнения модуля напряжения напервом входе с напряжением уставки226507 аное напряжение блока б памяти не изменяется.Если же на данном такте из каналасвязи приходит сигнал, по амплитудепревьппающий напряжение на выходе детектора 7 и по фазе несущей отличающийся от фазы опорного радкоимпульсана величину, не...

Номер патента: 1223409

Опубликовано: 07.04.1986

Авторы: Ботов, Еремин

МПК: H04N 17/00

Метки: дифференциальных, измеритель, искажений

...7 с помощью управляющих импульсов К, Л, поступающих на его второй вход, на. его втором выходе формируется сиг. нал дифференциального усиления М.На первом выходе синхронного фильтра 7 выделяются шесть постоянных напряжений, соответствующих амплитудам пачек сигнала А. Описанная часть схемы предназначена для выделения сигнала дифференциального усиления М из входного сигнала А и последующего его использования для устранения паразиткой амплитудной модуляции сигнала Б. Кроме того, данная часть схемы позволяет произвести измерение величины Ц. искажений типа дифференциальное усиление, отсчитываемой в процентах в соответствии с калибровкой. Для устранения паразитной амплитудной модуляции цветовая поднесущая Б поступает на амплитудный...

Номер патента: 1202694

Опубликовано: 07.01.1986

Авторы: Аввакумов, Агузумцян, Ботов, Дрейшев, Марцинкевич, Никитин, Сигаев, Шишкин, Шуляк

МПК: B22C 15/20, B22D 47/02

Метки: автоматический, блок, формовочный

...машины заполнен формовочной смесью. Сталкиватель 2 опок (фиг.1) находится вкрайнем переднем положении. Шаговыйтранспортер 4 опок находится в исходном положении: подъемная рама 22(фиг,3) находится в нижнем положении, подвижная рама 23 находитсяв крайнем положении. На неподвижнойраме 21 на позиции 11(,фиг.1) находится пара опок (" верх" иниз"),на позициях 111, 1 Ч и Ч - опокинизаНа позиции 1 (фиг,1), свободнойот опок, поворотная щека 19 находится в крайнем левом положении. Тележдля формовки верхних 6 и нижних 7полуформ (фиг.2) находятся в крайних положениях на позициях Ч 1 и Ч 1(фиг,1) с заформованными верхней инжней полуформами,Шаговый сборочный транспортер 10(фиг.)находится в исходном положении, при котором подъемная рама 4(фиг,З)...

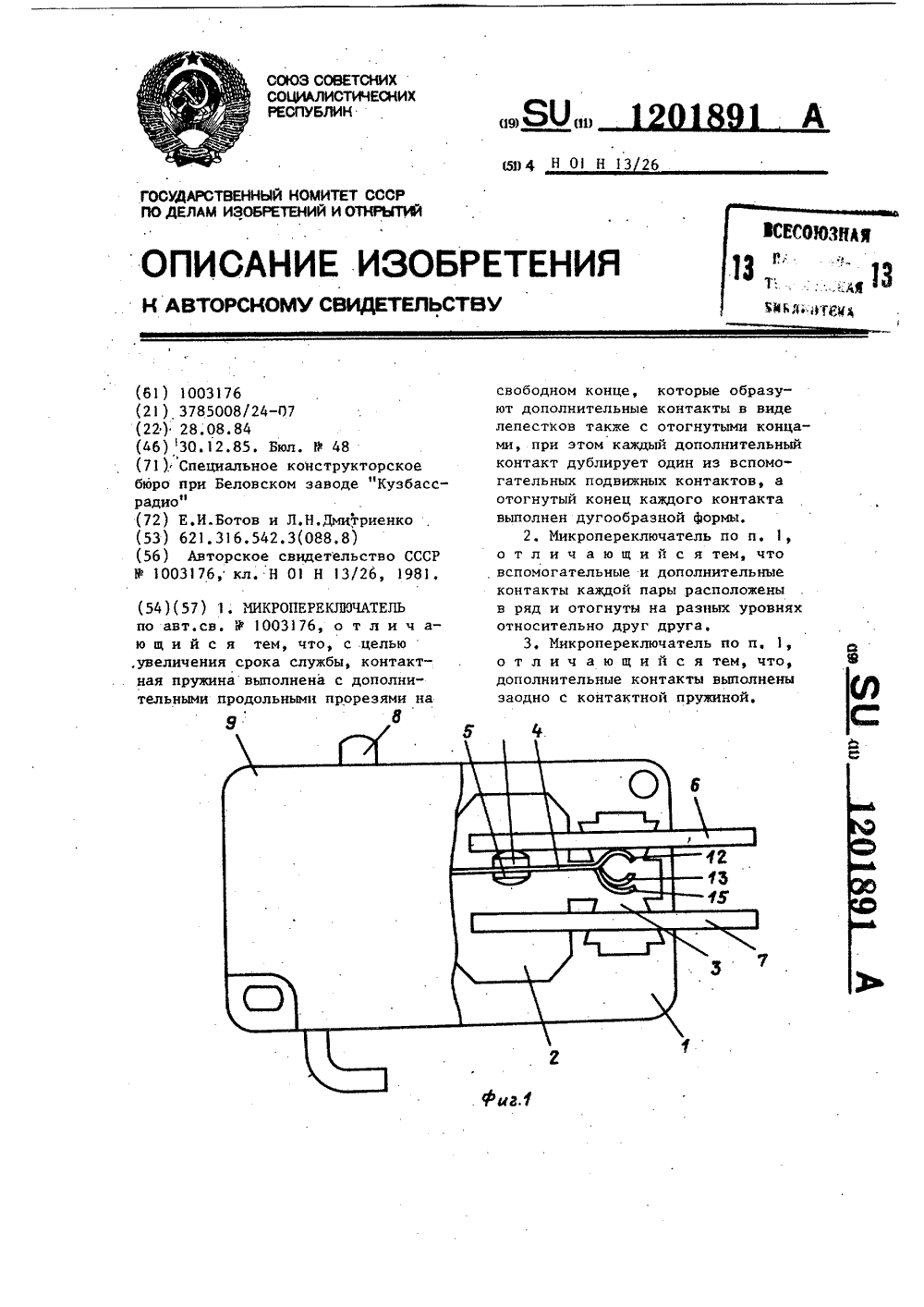

Номер патента: 1201891

Опубликовано: 30.12.1985

Авторы: Ботов, Дмитриенко

МПК: H01H 13/26

Метки: микропереключатель

...содержит корпус 1 из изоляционного материала с камерой 2 и дополнительной камерой 3, контактную пружину 4, рабочую пружину (не показана), подвижные контакты 5, неподвижные контакты 6 и 7, кнопку 8 и крьппку 9. Все подвижные элементы представляют собой механизм мгновенного действия. Контактная пружина 4 выполнена дополнйтельно с двумя боковыми прорезями 1 О и 11 на свободном конце, образунпдми лепестки дополнительных дублирующих контактов 12 и 13. Дублирующие контакты 12 и 13 расположены в ряд с вспомогательными контактами 14 и 15 и ниже их соответственно; контакты 14, 15, 12, 13 выполнены дугообразной формы за одно целое с контактной пружиной 4, отогнуты по два в противоположные стороны для контактирования с неподвижными...

Номер патента: 1138210

Опубликовано: 07.02.1985

Авторы: Ботов, Дусенок, Холюсев

МПК: B21D 43/04, B30B 15/30

Метки: заготовок, зону, подачи, пресса, рабочую, шаговой, штучных

...для шаговой подачи штучных заготовок в рабочую зону пресса, содержащее замкнутый гибкий элемент, охватываюший барабаны, установленные на валах, захваты, привод, имеющий силовойцилиндр, снабжено направляющей, каждый конец которой связан с одним из валов,кареткой, установленной на направляющейс возможностью возвратно-поступательного перемещения и связанной с силовымцилиндром, захваты закреплены на каретке и выполнены в виде двух губок, одна изкоторых установлена с возможностью возвратно-поступательного перемещения в направлении, перпендикулярном направлениюподачи, и снабжена приводом перемещения.,а другая закреплена неподвижно, одна изветвей гибкого элемента размещена междугубками.Привод перемещения губки выполнен 40в виде...

Номер патента: 1126996

Опубликовано: 30.11.1984

Авторы: Ботов, Ветлинский, Капулкин, Хютте

МПК: G08G 1/16

Метки: безопасной, дистанции, обеспечения

...усилитель 35 с регулируемым коэффициентом усиления, частотный модулятор 36 и генератор 37 высокой частоты.Устройство работает следующим образом.Сигнал от блока 1 определения тормозного пути, состоящего из датчика 2 скорости,задатчиха 9 коэффициента сцепления и усилителя 3, поступает на один из входов операционного усилителя 4, выполняющего функции корректирующего блока Этот сигнал, представляет собой постоянное напряжение О. , величина которого определяется по формулетстс21где 3 =.Ч (2- тормозной путь собстТС, Чс - скорость собственногоТС;Ч - коэффициент сцепленияколес с дорогой;- ускорение свободногопадения;М - коэффициент пропорциональности.Реализация формулы (1)осуществля ется следующим образом. С выхода . датчика 2 снимают...

Номер патента: 1110611

Опубликовано: 30.08.1984

Авторы: Ботов, Гук, Лосицкий, Сирко, Томин, Чурикова

МПК: B24B 1/00

Метки: основы, полировальника

...Ос 1 шсствлот водно-лисперсионной компо я, ойдо./70 ие:. 1 О;( Отовк ВО;1 Окон и изОтОВсн( цсткяцого полотца из них проводятО ы;13 Н)и с причсроч . 1 ропитку матепиы,я ос (е гвлн)т Болцо-дисерсионной ,:ч(ози:(исЙ, (0,СРжаисей, мас. о(о:",.Нтсзичсскии лятекс 4Процяры г ББ-121 раырсп ОСмарки В 81.:оварецная соль 4Водя 7277в,ер 5. По,:(готовку Волокон и изготовление нетканого полотна из них проводят ыпялогцчо примеру 1. 11 ропитку материала ют воло-лисперсиоцной композицией следующего состава, час. ооСинтетический латекс 2- -4Препарат ББ8 - 2Грепарат ОСмарки В 68Пова )еная соль сг)Вода Остальное Пример 1. Из 4 ч. медно-аммиачноговолокна по ГОСТ 8937-77 и 1 ц. поливинилхлорилного Волокна 1:о ТУ 6-06-С-Шго товят смеску на...

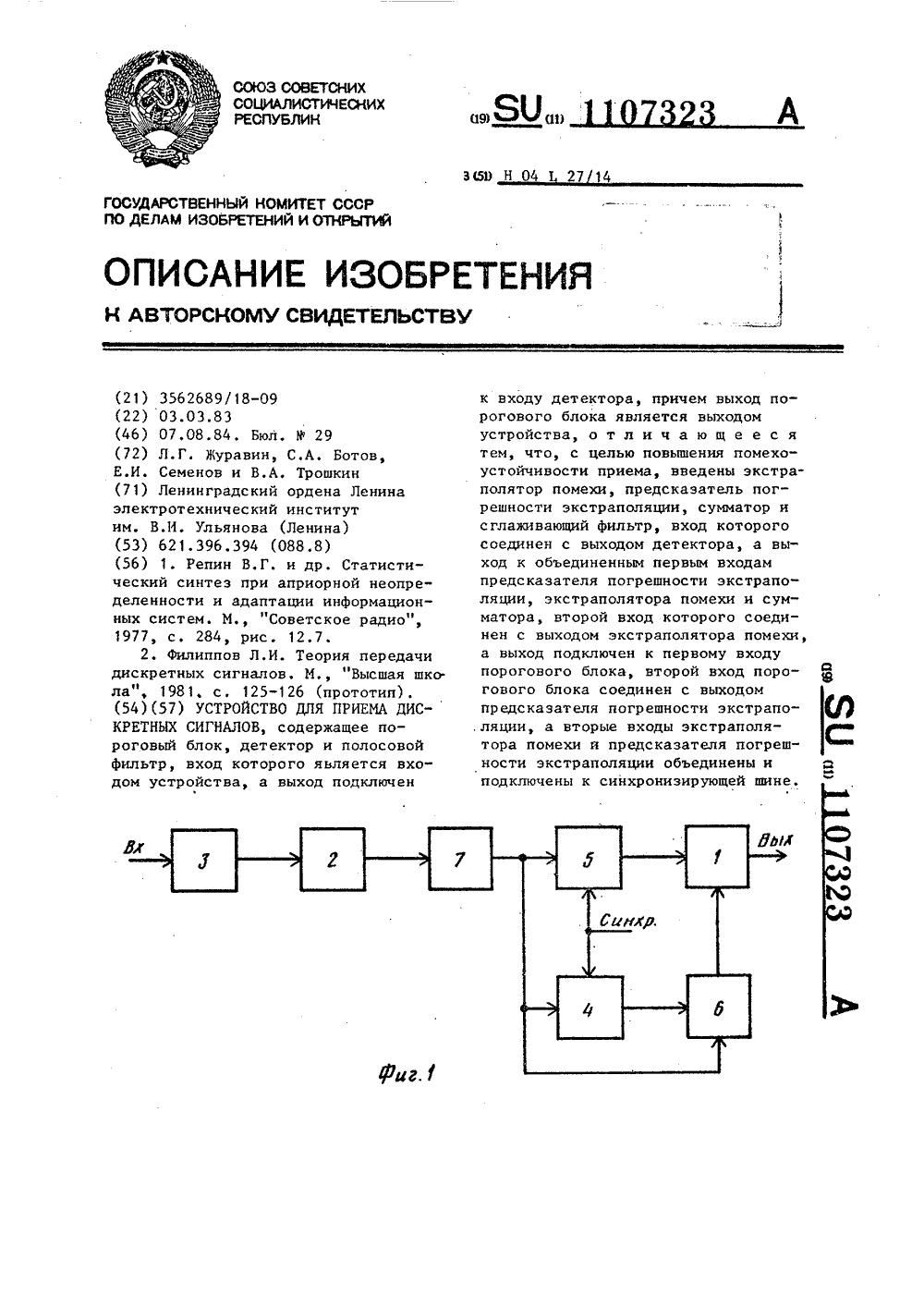

Номер патента: 1107323

Опубликовано: 07.08.1984

Авторы: Ботов, Журавин, Семенов, Трошкин

МПК: H04L 27/14

Метки: дискретных, приема, сигналов

...и полосовой фильтр, вход которого является входом устройства, а выход подключен к входу детектора, причем выход порогового блока является выходом устройства, введены экстраполятор помехи, предсказатель погрешности экстраполяции, сумматор и сглаживающийфильтр, вход которого соединен свыходом детектора, а выход подключенк объединенным первым входам предсказателя погрешности экстраполяции,экстраполятора помехи и сумматора,второй вход которого соединен с выходом экстраполятора помехи, а выход подключен к первому входу порогового блока, второй вход пороговогоблока соединен с выходом предсказателя погрешности экстраполяции, авторые входы экстраполятора помехии предсказателя погрешности экстраполяции объединены и подключены...

Номер патента: 1107187

Опубликовано: 07.08.1984

Авторы: Ботов, Стрельников, Цедов

МПК: H01H 13/14

Метки: кнопочный, переключатель, сборки

...содержащем корпус с отверзонтальные участки отверстия корпуса, а затем фиксируют в вертикальныхучастках отверстий корпуса, о т л ич а ю щ и й с я тем, что введениеупора в горизонтальные участки отверстий корпуса осуществляют до соприкосновения со стенками вертикальныхучастков отверстий корпуса,2стиями на боковых стенках, втулку,закрепленную на корпусе, полую кнопку с фланцем, установленную во втулке, упор, пружину сжатия, размещенную между кнопкой и упором, и микропереключатели, при этом кнопка состороны фланца выполнена с прорезью,проходящей через ось кнопки, отверстия корпуса выполнены Г-образнойформы, при этом вертикальные участкиотверстий проходят через плоскостьсимметрии корпуса, а горизонтальныеучастки размещены относительно...

Номер патента: 1106451

Опубликовано: 07.08.1984

Авторы: Ботов, Волков, Мацепуро

МПК: A01B 15/00

Метки: корпус, оборотного, плуга, плужной

...кото рого расположена на пересечении вертикальной плоскости симметрии стойки и плоскости симметрии отвала 23,Хотя у известного плужного корпуса габариты в вертикальном яаправ- ЗО ленин, а следовательно, и металлоемкость меньше, чем у корпусов с со". пряженными режущими кромками лемехов. Однако вследствие того, что верх ний полевой обрез отвала этого корпу- З 5 са расположен в продольно"вертикаль" ной плоскости на одной линии с нижним полевым обрезом, оя имеет укороченное крыло, что при работе приводит к ухудшению оборота пласта, т.е. к снижению качества пахоты.Цель изобретения - улучшение оборота пласта.Поставленная цель достигается тем что в плужном корпусе оборотного плуга, содержащем стойку, лево- и правооборачивающий симметричный...

Номер патента: 1094654

Опубликовано: 30.05.1984

Авторы: Ботов, Дусенок, Рыбочкин

МПК: B21D 43/00

Метки: листа, машине, обрабатывающей, отделения, подачи, стопы

...2. На станине 1 ниже захватных органов 4 закреплены соосно шлицевые валы 8 и 9, концы которых помещены в 55опорах 10. На свободных концах валов 8и 9 закреплены шестерни 11, входящие взацепление с зубчатыми рейками 12, связанными с силовыми цилиндрами 13 и 14. На валах 8 свободно установлена каретка 15 с верхней неподвижной плитой 16 и связанными со шлицами вала 8 поворотными прижимами 17. На валах 9 установлена неподвижная каретка 18 с размещенными на ней верхним рольганом 9 и поворотными роль- гангами 20, связанными со шлицами вала 9. Каретка 15 посредством цепных передач 21 и 22 связана с приводом 23 ее перемещения в горизонтальной плоскости.На станине 1 в нижней ее части установлен стол в виде цепных транспортеров 24, связанных...

Номер патента: 1084083

Опубликовано: 07.04.1984

Авторы: Ботов, Микипорис, Неймарк, Тимофеев, Целин

МПК: B04B 1/12

Метки: жидкости, осадительная, очиски, центрифуга

...возможностью соприкосновения со скреб-ками транспортеров.На фиг, 1 изображена центриФуга,продольный разрез; ва фиг, 2 - вид А .на фиг, 1;Осадительвая центрифуга для очистки жидкости содержит цияивдрокоиический ротор 1, смонтированный наполом горизонтальном валу 2, механизм выгрузки осадка, состоящий иэдвух замкнутых скребковых транспортеров 3, расположенных внутри рото"ра у его периферии симметрично от"носительно вала 2 и имеющих форму,соответствующую форме ротора. Транспортеры 3 связаны с приводом 4 ротора посредством косозубой шестерни 083 25, винтовой шестерни 6 и шестерни 7на которой транспортеры закреплены.Вал 2 приводится во вращение клиноременной передачей 8. Для заливкижидкости служит воронка 9. В поломвалу 2 выполнены отверстия...

Номер патента: 1076970

Опубликовано: 28.02.1984

Автор: Ботов

МПК: H01H 11/04

Метки: двухстороннего, контакта, контактодержателе, крепления, полосообразном

...5 - позиция формирования последующего односторонне. го контакта; на фиг. 6 - позиция формиро вания двустороннего контакта с одновремен ным закреплением и отрезкой перемычки е прорези контактодержателя, общий вид; на фиг. 7 - то же, вид сверху; на фиг. 8 - контактодержатель с двусторонним контак. том; на фиг, 9 - вариант исполнения спосо. ба изготовления и крепления двустороннегс контакта в полосообразном контактодержа. теле с отверстием под контакт (без откры. того выреза); на фиг. 1 О - контактодержа тель без открытого выреза с двусторонним контактом; на фиг. 11 - сечение двустороннего контакта из биметаллического стерж лаемая форма контакта. Кроме того, фонмирование двустороннего контакта на всемучастке выреза приводит к...

Номер патента: 1072126

Опубликовано: 07.02.1984

Авторы: Ботов, Цедов

МПК: H01H 13/715

Метки: кнопочный, переключатель

...изготовлении фиксирующей линейкиневозможно получить необходимую точность относительного расположения по шагу З 0фигурных вырезов, в результате чего происходит смещение штифтов относительноскошенных выступов штоков и появляетсявозможность нечеткой фиксации кнопоквплоть до неотключения их после сбора.Кроме того, наличие штифтов, входящих 35в каждый вырез фиксирующей линейки,усложняет конструкцию и соответственносборку кнопочного переключателя.Цель изобретения - повьпцение надежности, упрощение конструкции и технологичности сборки.40Указанная цель достигается тем, чтов кнопочном переключателе, содержащемрасположенные на общем основании кнопкусбора, подпружиненные кнопки, штоки которых выполнены со скошенными выступами 45и связаны...

Номер патента: 1064316

Опубликовано: 30.12.1983

Авторы: Ботов, Еремин

МПК: G11B 27/36

Метки: видеомагнитофона, дифференциальной, фазовой, характеристики

...и фазовый дискриминатор, выход которого является выходом фазового детектора, последовательно соединенные синхроселектор, формирователь синхросигнала и генератор опорного сигнала, а также блок автоматической подстройки частоты, причем вход полосового фильтра соединен с входом синхроселектора и является входом фазового детектора, выход блока авто. матической подстройки частоты подключен к второму входу генератора опорного сигнала, первый вход блока автоматичес 10 15 20 25 30 35 40 45 5055 Выходной сигнал видеомагнитофона 2 содержит кроме сигнала с выхода генератора 1 (измерительного сигнала) также помехи различного вида, причем приобретает дифференциальные искажения в рекой подстройки частоты подсоединен к выходу блока автоматической...

Номер патента: 1060483

Опубликовано: 15.12.1983

Авторы: Ботов, Стрельников, Ткаченко

МПК: B29C 17/12

Метки: миниатюрных, облоя, пластмассовых, удаления

...упаления облоя .с пластмасс.о-:ых60Устройство содержит рабочую камеру 1 в виде непоцвижного полого ;илиндра с приводчой (рыл(ой . Равнутренней поверхности рабочей .:(амеры 1 и (Пышки 2 за(рс.плены упругие 65 элементы 3, например резиновые, спомощью клеевого соединителя 4. Упру"гие элементы 3 выполнены с гофрированной поверхностью 5. Рабсчая камера 1 установлена на базовой плите б на амортизаторах 7 для онипения уровня шума. Высота вну оеннейповерхности рабочей камеры 1 не превышает высоту обрабатываемы;," деталей, вследствие чего обеспечиваетсяих зажим.Приводная крышка 2 снабжена центральным хвостовиком 8 для крепленияв шпинделе 9 станка не указ:.н истержнем 10, установленным сс,оснос хвостовиком 8 для искл.оче и"мертвой зоны"...

Номер патента: 1060408

Опубликовано: 15.12.1983

Авторы: Ботов, Колоериди

МПК: B23Q 11/02

Метки: отделения, стружки

...возможностью вращенияа другая - неподвижно,4 ОНа фиг. 1 изображено предлагаемое устройство, обц:;ий вид; на фиг, , 3 и 4 - положениеобработанных цеталей ири их перемещении вустройстве под воздействием обрабатываемойдетали.Устрс 1 ггствс содержит приемник 1, устацовлен-45ный с возмсх-гостью охвата обрабатываемой детали 2, шайбу 3 из зластггчэгого материаларазмешецную внутри приемникгг цодвижнугс часть4 и неподвижную часть 5 лотка, установленныес зазором 6 на соответствукицих кронштейнах7 и 8, смонтированных на общем основании 9,связанном с продольным суппортсм 10 санкаиосредс 1 всм шарниразатягиваемого эксцентри.ковым гриводом 11, Подвижная часть 4 лотка установлена ца подшипниках 12, размещенныхв гнезде кронштейна 7,Устройство...

Номер патента: 1054843

Опубликовано: 15.11.1983

Авторы: Ботов, Канатов

МПК: H01H 23/20

Метки: тумблер

...рение функциональных возможностей.указанная цель достигается тем, что тумблер снабжен дополнительными подпружиненными толкателями, также размещенными в обойме, дополнительными боковыми опорными контактными пластинами и перекидными контактными пластинами, число перекидных контакт 40 ных пластин соответствует числу подпружиненных толкателей, причем толка 1 ели установлены попарно рядами, параллельными друг другу. На фиг, 1 изображен переключатель, общий вид, (главный вид); на фиг.2 - то же,вид слева;на фиг.3 - обойма, вид снизу. Переключатель состоит из диэлек.,рического корпуса 1, контактных групп, включающих неподвижные боковые контактные пластины 2-9, опорные контах тные пластины 10-1 3 и перекидные контактные пластины 14 - 17,...
