Микропереключатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1201891
Авторы: Ботов, Дмитриенко
Текст

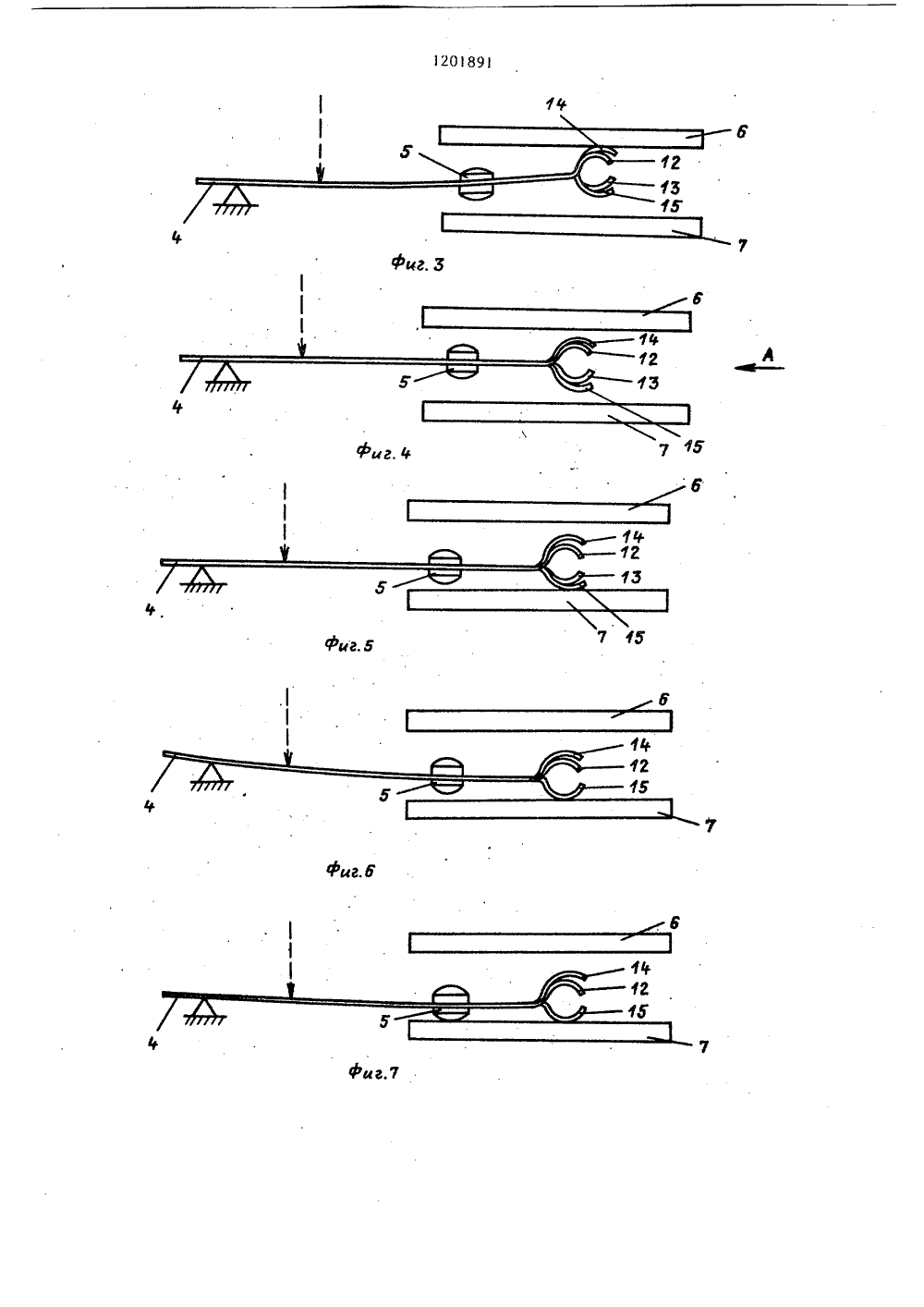

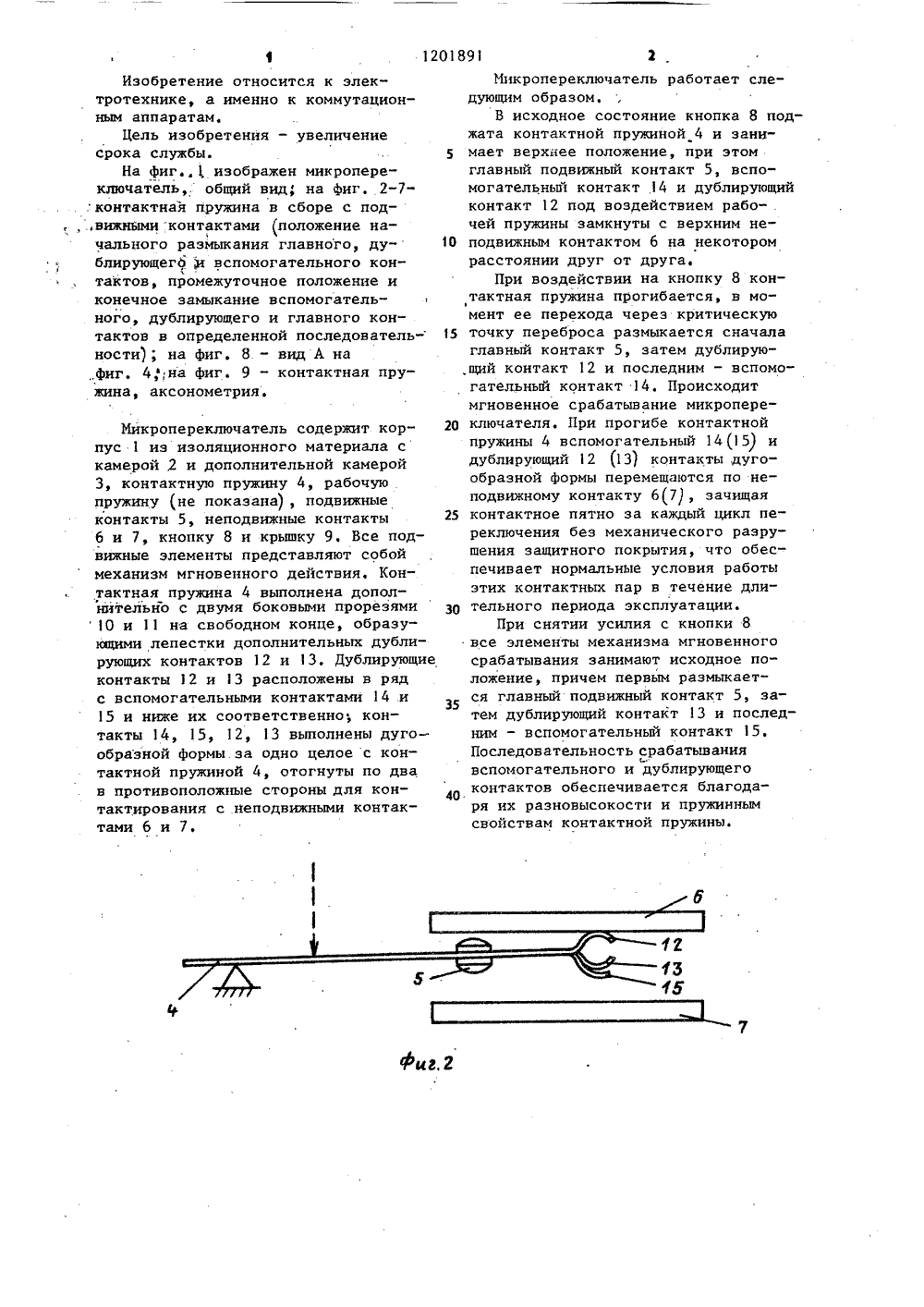

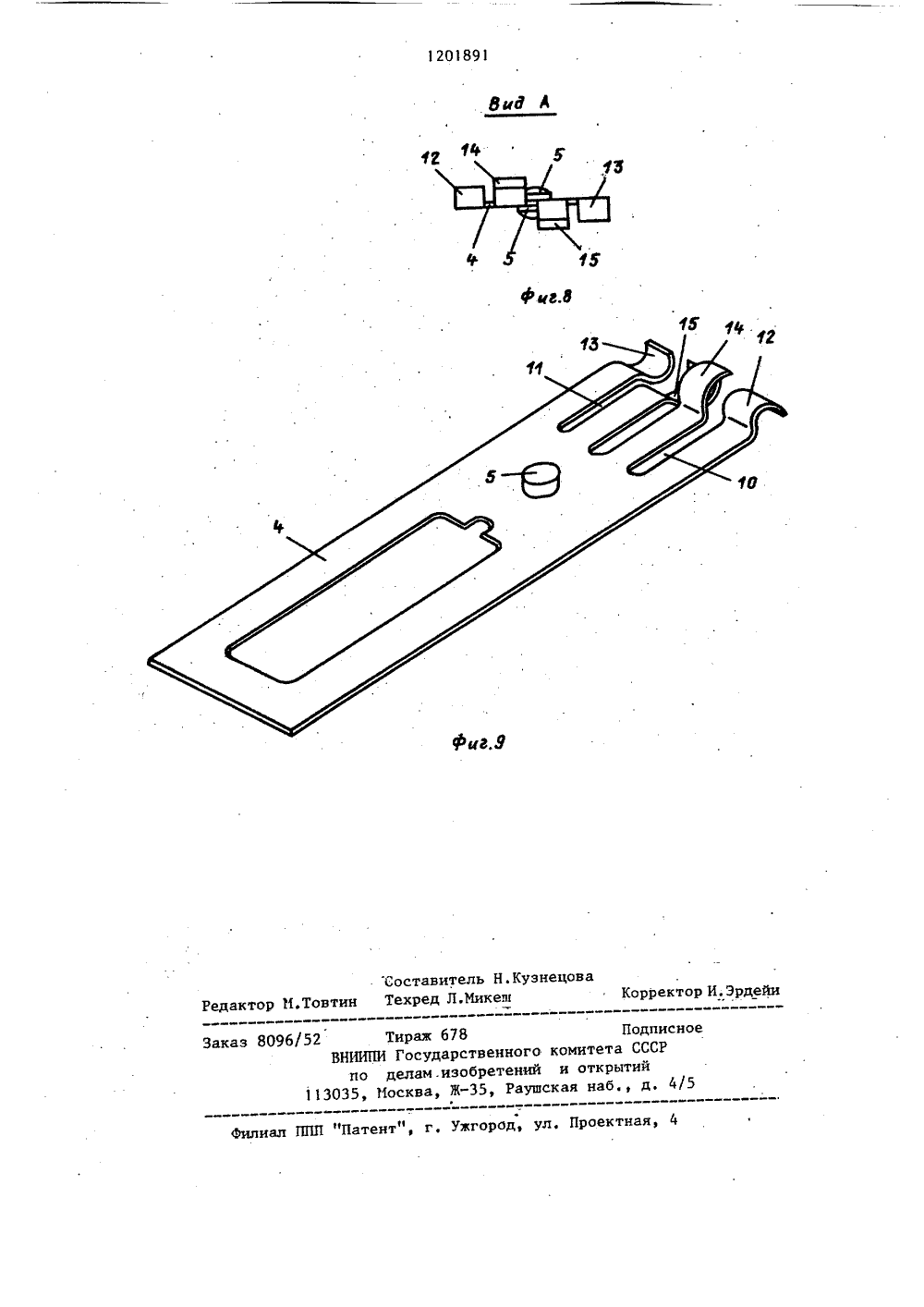

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК О 9) 01) 1511 Н 01 Н 1 З ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬПИИ САНИ ОРСМОМУ ЗОБРЕТЕНИЯ ИДЕТЕЛВСТВУ М,увеличенияная пружинательными пр ИИКРОПЕРЕКЛНЧАТЕЛЬ 1003176, о т л и ч а тем, что, с .целью рока службы, контакт- выполнена с дополнидольными прорезями на(72) Е.И.Ботов и Л.Н.Дмитри (53) 621,316.542.3(088.8) (56) Авторское свидетельст У 1003176,кл. Н 01 Н 13/26 свободном конце, которые образуют дополнительные контакты в виделепестков также с отогнутыми концами, при этом каждый дополнительныйконтакт дублирует один из вспомогательных подвижных контактов, аотогнутый конец каждого контактавыполнен дугообразной Формы,2. Микропереключатель по п. 1,о т л и ч а ю щ и й с я тем, чтовспомогательные и дополнительныеконтакты каждой пары расположеныв ряд и отогнуты на разных уровняхотносительно друг друга,3. Микропереключатель по п. 1,о т л и ч а ю щ и й с я тем, что,олнительные контакты выполненыдно с контактной пружиной, 120189Изобретение относится к электротехнике, а именно к коммутационным аппаратам.Цель изобретения - увеличение срока службы.На фиг.,1, изображен микропереключатель,. общий вид, на фиг. 2-7- .контактная пружина в сборе с под,вижными контактами (положение начального размыкания главного, дублирующего И вспомогательного контактов, промежуточное положение и конечное замыкание вспомогательного, дублирующего и главного контактов в определенной последовательности); на фиг. 8 - вид А на фиг. 4на фиг. 9 - контактная пружина, аксонометрия. Микропереключатель содержит корпус 1 из изоляционного материала с камерой 2 и дополнительной камерой 3, контактную пружину 4, рабочую пружину (не показана), подвижные контакты 5, неподвижные контакты 6 и 7, кнопку 8 и крьппку 9. Все подвижные элементы представляют собой механизм мгновенного действия. Контактная пружина 4 выполнена дополнйтельно с двумя боковыми прорезями 1 О и 11 на свободном конце, образунпдми лепестки дополнительных дублирующих контактов 12 и 13. Дублирующие контакты 12 и 13 расположены в ряд с вспомогательными контактами 14 и 15 и ниже их соответственно; контакты 14, 15, 12, 13 выполнены дугообразной формы за одно целое с контактной пружиной 4, отогнуты по два в противоположные стороны для контактирования с неподвижными контактами 6 и 7. Микропереключатель работает следующим образом.В исходное состояние кнопка 8 поджата контактной пружиной 4 и зани мает верхнее положение, при этомглавный подвижный контакт 5, вспомогательньп контакт .14 и дублирующийконтакт 12 под воздействием рабо- .чей пружины замкнуты с верхним не О подвижным контактом 6 на некоторомрасстоянии друг от друга.При воздействии на кнопку 8 контактная пружина прогибается, в момент ее перехода через критическую 15 точку переброса размыкается сначалаглавный контакт 5, затем дублирую.щий контакт 12 и последним - вспомогательный контакт 14. Происходитмгновенное срабатывание микропере О ключателя. При прогибе контактнойпружины 4 вспомогательный 14(15) идублирующий 12 (131 контакты .дугообразной формы перемещаются по неподвижному контакту 6(7), зачищая 25 контактное пятно за каждый цикл переключения без механического разрушения защитного покрытия, что обеспечивает нормальные условия работыэтих контактных нар в течение длительного периода эксплуатации.При снятии усилия с кнопки 8все элементы механизма мгновенногосрабатывания занимают исходное положение, причем первым размыкается глаВный пОДВижный контакт 5, затем дублирующий контакт 13 и последним - вспомогательный контакт 15,Последовательность срабатываниявспомогательного и дублирующегоконтактов обеспечивается благодаря их разновысокости и пружиннымсвойствам контактной пружины.. Вид М тор 11.Товти 78 Подп рственного комитета ССС зобретений и открытий-35, Раушская наб., д,Тираж 6 ВНИИПИ Госуда по делам.и 113035, Иосква, Ж
СмотретьЗаявка
3785008, 28.08.1984
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ПРИ БЕЛОВСКОМ ЗАВОДЕ "КУЗБАССРАДИО"
БОТОВ ЕВГЕНИЙ ИВАНОВИЧ, ДМИТРИЕНКО ЛЮДМИЛА НИКОЛАЕВНА
МПК / Метки
МПК: H01H 13/26
Метки: микропереключатель
Опубликовано: 30.12.1985
Код ссылки
<a href="https://patents.su/4-1201891-mikropereklyuchatel.html" target="_blank" rel="follow" title="База патентов СССР">Микропереключатель</a>
Способ контроля контактного давления пружин
Номер патента: 193618
Опубликовано: 01.01.1967
Автор: Комендантов
МПК: G04F 8/00, G05B 23/02, H01H 47/00
Метки: давления, контактного, пружин
