Номер патента: 1393785

Опубликовано: 07.05.1988

Авторы: Богуш, Вылегжанин, Грушевский, Качан, Соусь

МПК: B66F 9/12

Метки: подъемник

...в крайнем верхнем положении, верхняя секция 4 мачты занимает горизонтальное положение цад базовой ма 40 шиной 1, а нижняя секция 5 находится в вертикально 1 положении. Тележка 9 находится в крайнем нижнем положении нижней секции 5. В зависимости от вы 45 полняемых работ на тележку 9 устанавливается сменное грузозахватное устройство (бункер, грузовая площадка, люлька, вилн и др,). В указанном положении подъемник может работать в качестве передвижного погрузчика. Те лежка 9 с груэоэахватным устройством передвигается в пределах нижней секции 5. Перемещение тележки 9 производится механизмом 10 перемецения посредством гибкого звена 11. 53Для работы подъемника в стационарном положении аутригеры рамы 2 устанавливаются в крайнее нижнее...

Номер патента: 1366470

Опубликовано: 15.01.1988

Авторы: Богуш, Грушевский, Качан

МПК: B66B 9/187

Метки: наклонный, подъемник

...Р и И получим:Р созсРзхп сзп 521 зхп 5 = -- сйд М 2 Э 1 агс 81 п (- сясб ),Анализ полученного выражения показывает, что с увеличением угла наклона мачты о угол 5 следует уменьшать, что достигается изменением положения отклоняющего блока.На барабане привода 3 раздвижения мачты закреплен конец троса 12, огибающего блок 6. Второй конец троса 12 закреплен на нижнем конце выдвижной секции 13 мачты. На верхнем конце выдвижной секции 13 жестко закреплены стойки с опорными башмаками 14 и блок 15 грузового каната 8, Один конец грузового каната 8 закреплен на барабане привода 4, а второй огибает блоки 7 и 15 и закреплен на раме каретки 5. На этой же раме шарнирно закреплены направляющие 6, удерживаемые переставным упором 17. В направляющих 16...

Номер патента: 1350293

Опубликовано: 07.11.1987

Авторы: Богуш, Герчиков, Гузик, Закляков

МПК: E04G 3/10

Метки: вдоль, люльки, обслуживаемого, объекта, перемещения

...на оперной раме 8, запасованы на лебедку 9.Основной и дополнительньпл тяговыеканаты 10 одним концом закреплены набалке 2 люльки 1, перекинуты через25блоки 5, пропущены через направляю щие ролики 11 опорной рамы 8 и запасованы на лебедку 12. На бововойстенке люльки 1, обращенной к сбслуживаемому обьекту установлена рабочаяплощадка 13 с закрепленными на нейФиксаторами 14 рабочего положениялюльки, Опорные канаты 4 снабжены ограничителями 15, входящими в контактс конечными выключателями 16 г цУстройство работает следующим образом.Включением лебедок 12 наматывают(сматывают) тяговые канаты 10,которые, проходя через направляющие ролики 11, установленные на опорной раме8, и отводящие блоки 5, закрепленные на обслуживасмом объекте б,...

Номер патента: 1331789

Опубликовано: 23.08.1987

Авторы: Богуш, Грушевский, Качан, Соусь

МПК: B66B 9/00

Метки: подъемник

...секции 4 мачты жестко закреплена рабочаяплощадка 5 с направляющими 6. На направляющих 3 и 6 базируется своими роликами 7 ограждение 8 рабочей площадки 5, выполненное в виде рамы,охватывающей мачту и рабочую площадкуподъемника. Стенка 9 ограждения 85выполнена откидной и снабжена упором 10, взаимодействующим с рабочейплощадкой 5. Стенка 9 удерживается в горизонтальном положении цепями 11, а в поднятом положении фиксируется пальцами, Ограждение 8 соединено с канатом 12 лебедки 13.Подъемник работает следующим образом.Устанавливают в рабочее положение выносные опоры, фиксируют их, дом кратами выверяют положение подъемника. 2Откидывают стенку 9 ограждения в горизонтальное положение, на нее загружается материал и становится персонал....

Номер патента: 1328335

Опубликовано: 07.08.1987

Авторы: Богуш, Гордиенко, Задорожный, Котельников, Кудинов, Логинова

МПК: C04B 35/475

Метки: пьезокерамики

...10,0 кгс/мм прессуют заготовкигзаданной формы, Образцы спекают при 1060 - 1070 С в течение 1 ч, затем обожженные образцы укладывают в гра фитовые кассеты, разогревают до 860 - 960 С в вакууме 10- 10мм рт.ст. и йодают давление 0,5 - 2,5 кгс/мм. в течение 5 - 20 мин.П р и м е р. Исходную шихту при соотношении,7; В 1. О -4; ТО в ,23; МЬ 0 1; ЧО 2 смешивают в яшмовом барабане в водной среде в течение 24 ч, Шликер высушивают при 120 С. Из приготовленной шихты при удельном давлении 8,0 кгс/мм .прессуют брикеты для синтеза, который осуществляоют при 750 С в течение 4 ч, Синтезированные брикеты измельчают в яшмовом барабане в водной среде в течение 24 ч; Из высушенной шихты под давлением 10,0 кгс/мм прессуют заго 2товки заданной формы....

Номер патента: 1325303

Опубликовано: 23.07.1987

Авторы: Богуш, Вайнберг, Вощинин, Кутовой, Ланда, Нинеску, Шнайдерман

МПК: G01H 1/00

Метки: инструмент, мелодический, электромузыкальный

...3,1 - З.п. Проводя смычком 15 параллельно деке, меняют магнитное поле над катушкой за счет прохождения над катушкой магнита 16, что приводит к изменению ее индуктивности, а следовательно, и изменению частоты генератора 4. Кроме того, частота генератора 4 может быть изменена путем нажатия клавиши 3.1 - 3.4 на грифе 2, что приводит к закорачиванию конденсаторов 2.1. 12.п. При этом, при расположении смычка 15, а следовательно, и постоянного магнита 16, параллельно деке генераторы 5 и 6 отключены, так как герконы 13 и 14 при этом разомкнуты.При расположении смычка 15 под углом к деке под воздействием поля постоянного магнита 16 включается геркон 13 (либо 14), в результате чего частотозадающий контур подключается к генератору 5, частота...

Номер патента: 1323529

Опубликовано: 15.07.1987

Авторы: Богуш, Грушевский, Карпенко, Качан

МПК: B66F 11/04

Метки: гидравлический, передвижной, подъемник

...к подъемныммеханизмам и может быть использованопри производстве строительно-монтажных работ на высоте.Цель изобретения - расширение эоны обслуживания путем увеличения предела изменения угла наклона головного звена стрелы.На фиг, 1 изображена схема подъемника; на фиг, 2 - схема работы головного звена стрелы.Подъемник содержит шасси с поворотной платформой 1, шарнирносочлеценную стрелу, состоящую из нижнегозвена 2 и головного звена 3, люльку154, поворотный кронштейн 5, установленный на головном звене 3, кронштейн 6, установленный на оси сочленения звеньев стрелы, продольные тяги 7,8 и 9, упоры 10, смонтированные на кронштейнах 5 и 6, шарниры А,В, СиА,В, СПодъемник работает следующим образом,25При подъеме головного звена стрелыпродольные...

Номер патента: 1323308

Опубликовано: 15.07.1987

Авторы: Бардина, Богуш, Желали, Канчуковский, Мороз, Савченко

МПК: B23K 35/363

Метки: лужения, пайки, поверхностей, серебряных, флюс

...границераздела серебро - припой.35 Флюс может использоваться при изготовлении изделий радиоэлектроннойпромьппленности с применением деталей,имеющих покрытие из серебра с частичной или полной потерей паяемости. Изобретение относится к пайке, в частности к составам для обработки поверхностей деталей перед пайкой.Целью изобретения является повыше ние активности, снижение интервала температурной активности флюса и повышение коррозионной стойкости восстановленной для пайки серебряной поверхности.Флюс содержит компоненты в следую щем соотношении, мас. :Тиосемикарбазидагидрохлорид 6-10Ацетон 60-75Вода ОстальнойВосстановление серебра при комнат ной температуре и повьппение коррозионной стойкости восстановленной для пайки серебряной поверхности...

Номер патента: 1303704

Опубликовано: 15.04.1987

Авторы: Асадов, Богуш, Везирова, Галицкова, Гасанова, Гвоздев, Дашков, Кязимов, Легезин, Мамедов, Мовсум-Заде, Сперанский, Спирина, Фарзалиев

МПК: E21B 43/00

Метки: жидкости, забоя, скважин, состав, удаления

...Фиксировали объем вынесенной жидкости за 20 мин, так как вынос жидкости в количестве 300 мп за 20 мин является критерием свойств пенообразова" теля для выноса жидкости из скважиныеИспытуемую смесь готовили в соответствии с поставом жидкой фазы, поступающей на забой скважины, объем Х:Газовый кон 04 2Минерализованная вода 50-25Содержание солей в минерализованной пластовой воде, г/л:1 аС 1 175-250 СаС 3 55-45 ИцСЦ 0-5Концентрация предлагаемого состава в жидкой фазе 0,5-2,5 г/л,На скважинах предлагаемый состав применяют в виде метанольного (водометанольного) раствора 5-502-ной концентрации (мас.7.).Антикоррозионные свойства рабочего раствора предлагаемого состава проверены известным способом.В табл. представлены данные исследуемого...

Номер патента: 1288752

Опубликовано: 07.02.1987

Авторы: Богуш, Вербицкий, Шаров, Шнайдерман

МПК: G10C 3/26

Метки: инструмент, клавишный, музыкальный

...расположен, например, под клавиатурой (не показано), нажать на который исполнитель может коленом.Клавишный музыкальный инструмент, функционирует следующим образом.При нажатии исполнителем педали 1 электрический сигнал через средство 5 для регулирования скорости движения демпферов поступает на управляемый источник 6 нагрева, а через не" го - на тягу 2 демпферов 3, Ток, протекая через тягу 2, нагревает ее, а поскольку последняя выполнена из материала, обладающего эффектом памяти формы, то происходит ее изгиб и вместе с этим отвод демпфера 3 от струны 4, которая под действием удара молоточка начинает колебаться и производить звук.При воздействии исполнителя на средство 7 включения регистровой системы сигнал от средства 5 для регулирования...

Номер патента: 1277348

Опубликовано: 15.12.1986

Авторы: Богуш, Гостев, Стрижнев

МПК: H02P 7/42

Метки: асинхронным, двухфазным, широтно-частотного, электродвигателем

...деления управ-, ляемого делителя 7 частоты является максимальным, а частота напряжения на обмотках электродвигателя 6 - минимальной и равна где и - количество разрядов кода управления управляемого делителя 7 частоты.С выхода управляемого делителя 7 частоты сигнал поступает на вход Т-триггера 8, который осуществляет поочередное переключение Т-триггеров 10 в блоках 2 и 3 широтной модуляции. В исходном состоянии на прямых выходах Ю-триггеров 14 и 15 присутствует уровень логического 0, а с их инверсных выходов уровни логической 1 поступают на входы т 1)етьего логического элемента И 13. При этом уровень логической 1 с выхода элемента И 13 устанавливает все выходы счетчика 17 в состояние логического 0, что приводит к появлению на первом выходе...

Номер патента: 1262314

Опубликовано: 07.10.1986

Авторы: Богуш, Гориш, Забродина, Крамаров, Кудинов

МПК: G01L 9/08

Метки: давления, пьезоэлектрический

...дд массе преобразователя щ=2 ЛК НдК и отношению площадиэлектродов к площади поперечного сеНчения цилиндра - - (дК - толщина З 5дКстенки цилиндра, Р - плотность пье,зокерамики). При действии ускоренияв любом из перпендикулярных направлений а =О в силу осевой симметрииапреобразователя.Следовательно, отношение чувствительности по вибрации Б: Я к чувсто авительности по давлению Б = (виброр Рэквивалент) для данного типа преобразователя тем ниже, чем больше отношение пьезомодулей Й /Йэ, керамики,из которой он изготовлен,Б Н Р 501,3Зависимость Б /Бр предлагаемогопреобразователя от отношения с 1 /Й,при единичных значениях Н и р показана на фиг. 2. Эта зависимость свидетельствует о том, что в предлагаемомпреобразователе (область В)...

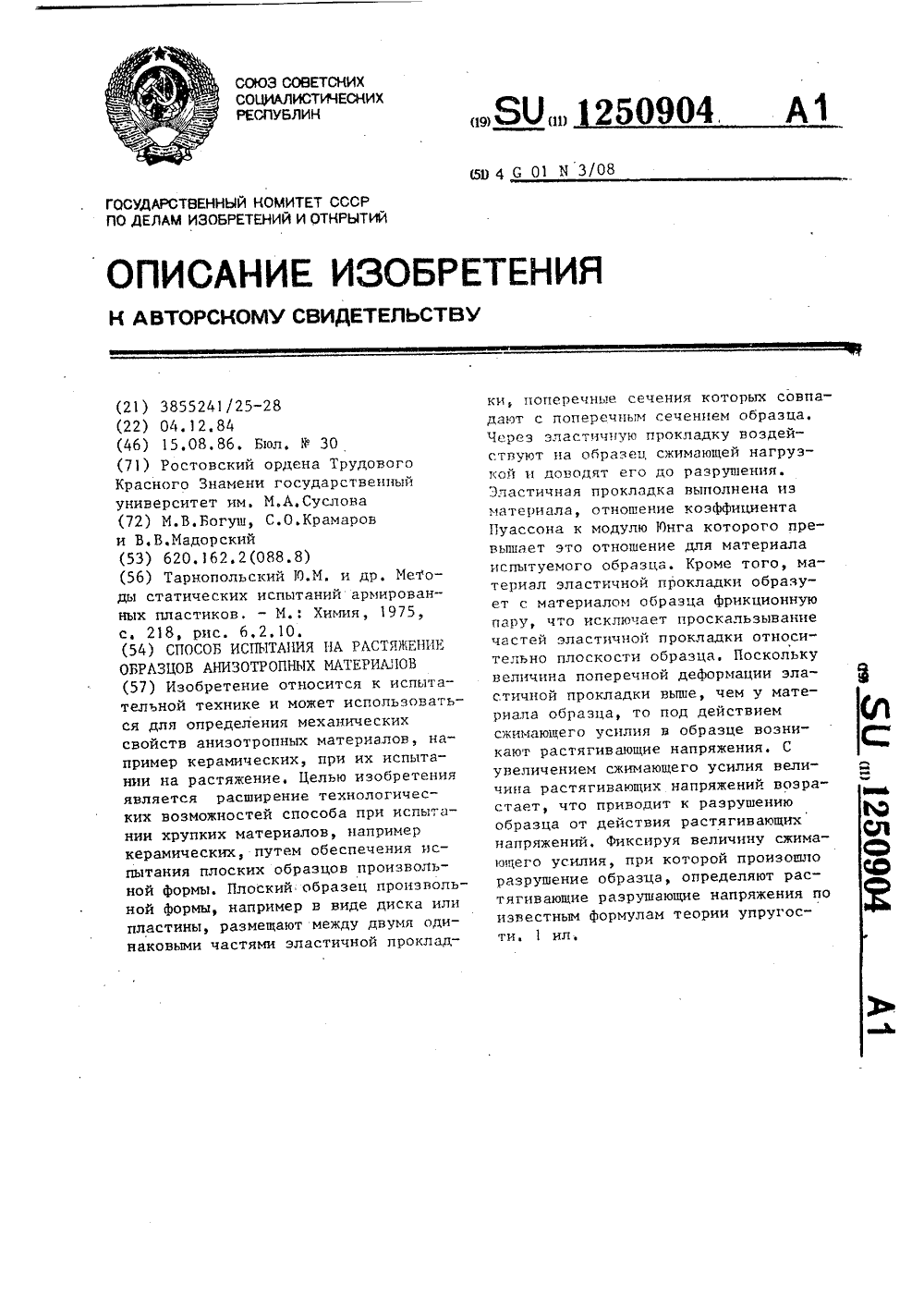

Номер патента: 1250904

Опубликовано: 15.08.1986

Авторы: Богуш, Крамаров, Мадорский

МПК: G01N 3/08

Метки: анизотропных, испытания, образцов, растяжение

...свойства: и, нагример из керамики размещают между двумя одиаковыми частями 2 и 3 эластичнойпроклялки, поперечные сечеия которыхОвпадяит с по.еречным сечением образца 1 образуя трехслойный пакет, ат паке 1 размещают между нагрузочнь,.- и-, нтя:; . прессане показан),;Яво:ящ-.: регулировать и измерять ве:чл:.И нагружения., Доводят образец 1 цо разруени 1 регистрируг величину усилия при разрушениии и НО ней оценивают прочность испытуемого матер:ала на растяжение, Б качестве материяпа частей 2 и 3 эластичной проклацки испол.зуют материал,. Отношение коэффициента Пуассона к модулю Юнга которого превышает это отношение цля материала испь- туемого образца . Кроме того, материал частей 2 и а эласичной прокла; ки должен образовывать с...

Номер патента: 1245534

Опубликовано: 23.07.1986

Авторы: Богуш, Грушевский, Качан

МПК: B66B 9/187

Метки: подъемник, строительный

...изгиба в горизонтальной плоскости грузовая консоль, состоящая из основного 3 и вспомогательного 4 звеньев. На консоли установлены отклоняющие блоки 5 - 7 и фиксатор 8, выполненный в виде тяги, Фиксатор 8 размещен в направляющих 9. На канате 10, соединенном с лебедкой 11 подъема и огибаюгцем головные 12 и отклоняюпгие 5- - 7 блоки, подвешена крюковая подвеска 13. Фиксация длины основного звена осуществляетРедакто) И. ДербакЗаказ 395 б, 4ВНИИПИ Госпо делам113035, Москва,Филиал ППП Г 1 ат ся фиксатором 14, Фиксация отклонения вспомогательного звена 4 от основного звена 3 в требуемом положении осуществляется фиксатором 15.Подъемник работает следующим образом, Перемещение груза по высоте производится на крюковой подвеске 13....

Номер патента: 1239422

Опубликовано: 23.06.1986

Авторы: Богуш, Козловский, Михалькевич, Михненок

МПК: F15B 11/04

Метки: гидравлическая

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 1Изобретение относится к системам стабилизации работы гидроприводови может быть использовано в гидрофицированных машинах.Цель изобретения - повышение Вибро устойчивости.На чертеже представлена схема предложенного устройства.Гидравлическая система содержит исполнительный гидродвигатель 1 с по лостью 2, соединенной с напорной гидролинией 3, и полостью 4, соединенной со сливной гидролинией 5, в которой установлен дроссель.6, стабилизирую" щее устройство 7 с гидроаккумулято ром 8, соединенное через дроссель 9 со сливной гидролинией 5 до дросселя 6,...

Номер патента: 1230970

Опубликовано: 15.05.1986

Авторы: Богуш, Грушевский, Качан

МПК: B66C 23/10

Метки: грузоподъемного, крана, крюковой, обоймы, перемещения

...799 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. Касарда Заказ 2316/25 Изобретение относится к грузоподъемным устройствам, в частности к механизмам передвижения грузовых кареток, и может быть использовано при погрузочно-разгрузочных и монтажно-строительных работах.Цель изобретения - повышение удобства эксплуатации.На чертеже изображена кинематическая схема. предлагаемого устройства.Устройство содержит барабан 1 механизма перемещения, связанного с кареткой 2 тяговым канатом 3, натяжение которого обеспечивается грузом (не показан). При этом один конец тягового каната 3 огибает обводной блок 4 и...

Номер патента: 1219523

Опубликовано: 23.03.1986

Авторы: Богуш, Гинько, Грушевский, Карпенко, Качан

МПК: B66F 17/00

Метки: ограничительное

...вид; на фиг. 2 разрез А-А на фиг. 1.Ограничительное устройство содержит корпус 1, в котором установленбарабан 2, выполненный с сооснымиповерхностями А и Б неодинаковогодиаметра. С барабаном 2 жестко соединен нажимной элемент, выполненный ввиде кулачка 3 двустороннего действия, взаимодействующего с конечнымвыключателем 4. На поверхности Абольшего диаметра барабана 2 закреплен гибкий тяговый орган 5, один конец которого соединен с уравновешивающей пружиной 6. Другой конец гибкого тягового органа 5, огибая подвижный блок 7 грузовой подвески 8;закреплен на поверхности меньшегодиаметра барабана 2. На штоке 9грузовой подвески 8 установленупор 10.Ограничительное устройство работает следующим образом.При нагружении грузовой подвески8 барабан 2...

Номер патента: 1214813

Опубликовано: 28.02.1986

Авторы: Богуш, Вылегжанин, Качан, Раткевич, Соусь

МПК: E01C 19/48

Метки: бетонной, разравнивания, смеси, уплотнения

...21, посредством которых устанавливается натяжение пружин 17 и положение двухконтурных рамок 14 с отвалами 13. Подосями 12 установлены заглаживающиепластины 22. Двухконтурная рамка 14закреплена на уровне режущих кромокотвала 13, Один из контуров 23 рамки 14 удален от рабочих поверхностей отвала 13, а второй контур 24выполнен примыкающим или равноудаленным от них.Поворот стрелы 3 э горизонтальнойплоскости осуществляется механизмом 14813 2поворота базовой машины, наклонгидроцилиндром 25. Поворот рукояти 5осуществляется механизмом 26. Гидроцилиндр выносных опор 27, гидроцилиндры отвала 28, наклона стрелы 3и наклона концевой секции 6 рукоятиснабжены гидрозамками для фиксациизаданного положения,Устройство работает следующимиобразом.Базовая...

Номер патента: 1187078

Опубликовано: 23.10.1985

Авторы: Богуш, Крамаров, Мадорский, Сокалло, Хренкин, Шихман

МПК: G01N 33/38, G01R 29/22

Метки: величины, керамических, пьезомодуля, элементов

...диаметра пьезоэлемента, а толудовлетворяющую соотношению( ")г 181 Ег) (1Н толщина прокладки;модули Юнга и коэффициента Пуассона соответственно материалов держателя и прокладок; упругая податливость пьезокерамики в постоянном электрическом поле;Составитель В.КоролевРедактор Г.Волкова Техред М.Надь Корректор В Бутяга Заказ 6543/50 Тираж 896 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 11870Изобретение относится к измерительной технике.Цель изобретения - повышение точности и воспроизводимости измерений,На чертеже представлена структурная схема предлагаемого устройства.Устройство для измерения величины пьезомодуля...

Номер патента: 1149216

Опубликовано: 07.04.1985

Авторы: Богуш, Стрижнев

МПК: G05B 15/02

Метки: следящая, цифровая

...устройство и двигатель, вал ф которого через редуктор механически связан с преобразователем угол-код, выход которого подключен к второму входу цифрового вычитателя, введены элементы совпадения, элементы 2"2 ИИЛИ, формирователи импульсов, триггер и регистр, информационные входы которого соединены с соответ 216 2ствующими выходами цифрового вычитателя, выход - с входом цифроаналогового преобразователя, а управляющийвход - с выходом триггера, к первомувходу которого через первый формирователь импульсов подключен выход первого элемента 2-2 ИИЛИ, а к второмувходу через второй формирователь импульсов - выход второго элемента2-2 ИИЛИ, причем выход задающегоустройства соединен с входами первогои второго элементов...

Номер патента: 1132231

Опубликовано: 30.12.1984

Авторы: Богуш, Крамаров, Мадорский, Сокалло, Хренкин, Шихман

МПК: G01N 33/38

Метки: величины, керамических, пьезомодуля, элементов

...переменной силы, а электрически - с землей, причем каждая из прокладок имеет диаметр, равный диаметру пьезоэлемента,40 а толщину Ь, удовлетворяющую соот- ношению.Упругая подат ливость пьезо-керамики впостоянномэлектрическомполе,Н от 0,05 до 0,06 П, где 0 - диаметрпьезо-та.На чертеже представлена структурная схема предлагаемого устройства.Устройство содержит держатель 1, снабженный шарниром 2, прокладки 3 с размещенным между ними измеряемым пьезоэлементом 4, усилитель 5, источники 6 и 7 соответственно переменной и статической сил.Устройство работает следующим образом.Усилитель 5 регистрирует заряд на электродах пьезоэлемента, появляющийся в результате действия переменной силы Р от источника 6 (электромагнитного вибратора)....

Номер патента: 1126990

Опубликовано: 30.11.1984

Авторы: Богуш, Стрижнев

МПК: G08C 9/06

Метки: «угол-код»

...в целом, а наличие одного установочного импульса (за один оборот вала) недостаточно для надежной рабо"ты преобразователя при медленном перемещении вала.Цель изобретения - повьппение надежности преобразователя угол-код.Поставленная цель достигается тем,50что в преобразователь угол-код, содержащий первый кодовый диск с двумяядами щелей, которые равномерноРрасположены по окружностям и сдвинуть1друг относительно друга, два оптоэлектронных считывающих элемента,выходы которых подключены к входамблока формирования счетных импульсов,выходы которого подключены к первому и второму входам блока элементов И, выходы которого подключены к первым четырем входам реверсивного счетчика, повьппающий редуктор, расположенный на приводном валу первого диска,...

Номер патента: 1120245

Опубликовано: 23.10.1984

Авторы: Богуш, Гориш, Крамаров, Мадорский

МПК: G01P 15/09

Метки: пьезоэлектрический

...на фиг.2 - изменения чувствительности преобразователя, размещенного между прокладками в зави симости от отношения упругих модулей материала прокладок; на фиг.З - изменение чувствительности пьезопреобразователя в зависимости от отноше" ния толщины прокладок к их диамет РУПредлагаемый преобразователь состоит из пьезоэлемента 1, распоЛожен 45 2ного между двумя плоскими прокладками 2, При воздействии внешней силгп поперечное растяжение прокладок стимулирует дополнительное поперечное растяжение пьезоэлемента (пунктиром показан преобразователь в ненагруженном состоянии).Как показывает расчет с использованием современных методов теории электроупругости, чувствиТельность силоизмерительного пьезопреобразователя 411 состоящего из...

Номер патента: 1050718

Опубликовано: 30.10.1983

Авторы: Богуш, Губко, Крюк, Мостовников, Сердюченко, Титов, Хохлов

МПК: A61N 5/00

Метки: движения, дегенеративно-дистрофических, заболеваний, лечения, опоры, органов, посттравматических

...10-15 мин те же поля облучаюр светом лазера красной области спектра сдпнной волны 632,8 нм в течение 60120 с на поле прн, мощности светового потока 20-100 мВт/см. При печении цеформи,- 5 О рукзцих артрозов, пернартритов и эпиконднпитов воздействие провоцят втой же поспецовательности. Курс печения поцбирается инцивицуапьноцпя кажцого больного и составляет в среднем 20-25 55 ежецневных сеансов. При лечении больных с трофическнми язвами, длительно незаживакщими и гнойными костными ранамн 718 3провоцят воздействие на 6-1 0 полей облучением светом паэера синей областиспектра, а затем красной по окружности.раны или язвы и на их повехность, При-, чем плотность светового потока на по-.; верхность раны ийи язвы составляет 20- 50 мВт/см при...

Номер патента: 1036693

Опубликовано: 23.08.1983

Авторы: Богуш, Дроздова, Пищ, Скрипко

МПК: C03C 1/04

Метки: керамический, пигмент

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5филпал ППП "Патентф, г. Ужгород, ул. Проектная, 4 Изобретение относится к технологии керамических пигментов, применяемых для декорирования фарфора, стекла или окраски белых глазурных покровов керамических иэделий.Известен керамический пигмент коричневого цвета, включающий следующие компонентае, вес. : 5 Оэ 32,2-40,6; А 03 8,9-12,2; ГеО 14,4-20,5 СаО 32-4,1 М 90 17-18, КеО 1,4-1,6; йаеО 1,9-2,4; Сг 0 12,0-16,0; МпО 7,0-9,0; КеОе 2,0- 4,0; Т 0 я 0,3-0,4, Пигмент имеет высокую температуру обжига 1260- 1280 ФС 11Наиболее близким к изобретению является керамический, пигмент от желтого до красно-коричневого, включающий мас, :...

Номер патента: 1025544

Опубликовано: 30.06.1983

Авторы: Богуш, Грушевский, Павлович

МПК: B60P 3/035

Метки: барабанов, кабельных, перевозки, прицеп

...увеличенияегогабаритов приводит к увеличениюгабаритов прицепа, что невозможновследствие ограничений по ширине. Цель изобретения - повышение дол-. говечности прицепа путем разгрузки шарнирной связи балансира с рамой.Поставленная цель достигается тем, что прицеп для перевозки кабель- ных барабанов, содержащий балансиры с колесами, шарнирно связанные своей средней частью с рамой прицепа, снабжен направляющими, шарнирно смонтированными на раме, и ползунами,.за крепленными шарнирно на концах балансиров, причем каждый ползун размещен в направляющей с возможностью перемещения относительно нее.На фиг . 1 изображен предлагаемый 35 прицеп, общий вид; на фиг, 2 - то же, -при движении прицепа по неровной поверхности; на фиг. 3 - вид А нафиг....

Номер патента: 1008032

Опубликовано: 30.03.1983

Авторы: Богуш, Грушевский, Павлович

МПК: B60P 3/035

Метки: барабанов, кабельных, перевозки, прицеп

...на уровне горизонтальныхпрорезей посредством поперечных осей закреплены продольные подпружиненные ограничители, при этом блоки смещены относительно осей стоек в сторону лебедки.На фиг. 1 изображен прицеп в транс- фпортном положении, вид сбоку; на фиг. 2 -то же, вид сзади; на фиг. 3 - стойка,вид сбоку.Прицеп для перевозки кабельных барабанов состоит из рамы 1, выполненной в 4виде грузовой платформы, на которой жестко закреплены боковые стойки 2. В верхнихчастях боковых стоек 2 установлены блоки 3 для запасовки тросов 4 лебедки 5.На концах тросов 4 имеются захваты 6для зацепления их за ось 7 кабельного барабана 8. Для фиксации на осибарабанов различной ширины и с целью снижениянагрузок на ось 7 в процессе погрузки, разгрузки и размотки...

Номер патента: 996192

Опубликовано: 15.02.1983

Авторы: Богуш, Качан, Кресов, Соусь, Степченко

МПК: B28B 7/02

Метки: бетонных, смесей, форма

...гребенки при распалубк3 0961Форма для изготовления изделий из бетонных смесей состоит их откидных бо-. ковых бортов 1, установленных посредством шарниров 2 на поддоне 3, В боковых бортах выполнены прорези 4 для выпусков арматуры 5, а гребенками 6 подвижно установлены в пазах косынок 7 и жестко связаны с размещенными на поддоне 3 винте.8 и гайками 9, причем винт 8 установлен в ограничителях 10, 16 а гребенки 6 выполнены с вертикальнь- ми пазами 11, в одной из стенок каждого из которых образованы гнезда 12 для размещения выпусков араматуры 5.форма для изготовления изделий % из бетонных смесей работает следующим образом.После чистки и смазки рабочих поверхностей формы в нее устанавливают арма турный каркас, при этом выпуски арма/- щ туры 5...

Номер патента: 954551

Опубликовано: 30.08.1982

Авторы: Беличенко, Богуш, Ильевский, Стольберг

МПК: E02B 15/04

Метки: борьбы, воды, цветением

...оборот воды может быть осуществлен в пределах 4 - 6 раз.На чертеже представлена принципиальная схема системы, обеспечивающей реализацию способа.Система содержит водоисточник 1, насосные станции 2 - 4, участки магистрального канала 5 - 8, водохранилища 9 - 11, ГАЭС 12 - 14, верхние резервуары 15 - 17.Способ осуществляется следующим образом.При осуществлении межбассейновой переброски стока забранную из водоисточника 1 воду с помощью насосных станций 2 - 4 по участкам магистрального канала 4 О 45 50 5 - 8 перекачивают в водохранилища 9 - 11, на каждом из которых включают в работу по перемещению воды соответственно ГАЭС 12 - 14 с верхними резервуарами 15 - 17, размещенными на высоких отметках мест 55 расслоение, способствующее...

Номер патента: 951046

Опубликовано: 15.08.1982

Авторы: Акопов, Богуш, Воробей, Гофман, Жадинский, Симонец, Шишканов

МПК: F27B 7/18

Метки: вращающейся, печи, фильтр-подогреватель

...винтовыхполосах поочередно,На фиг. 1 показан фильтр-подогреватель, продольный разрез;на фиг.2 - разрез А-А на фиг.1,на фиг. 3 - разрез Б-Б на фиг,1;на фиг. 4 - разрез В-В на фиг.1.Фигьтр-подогреватель состоитиз цепных решеток 1, смонтированных на основных винтовых полосах 2и на дополнительных винтовых полосах 3, прикрепленных к корпусу 4печи, Каждая решетка 1 состоит иэбоковых цепей 5 и диагональных цепей 6. Дополнительные винтовые полосы 3 выполнены по отношению косновным винтовым полосам 2 с противоположным направлением винта ис одинаковым углом подъема винтовой линии, например 60 . Цепные 30решетки 1 закреплены к основными дополнительным винтовым полосам 2 и 3 поочередно. Так, первая решетка 7 закреплена на основных...
