Бобошко

Номер патента: 1223188

Опубликовано: 07.04.1986

Автор: Бобошко

МПК: G02B 27/08

Метки: калейдоскоп

...различными свойствами: нагретый участок, потерявший способность притягиваться магнитом и холодный, обладающий ферромагнитными свойствами. Следовательно, магнит 7 подтягивает холодный ферромагнитный участок пере 20 25 30 35 40 45 50 55 мычки между окнами внешнего ротора, поворачивая на определенный угол и вал 15, жестко связанный с ротором 6, Одновременно с ротором на такой же угол поворачивается и прозрачный диск 4, закрепленный на валу 16.Таким образом, внешний ротор 6 вращается, перемещая и диск 3, пока на пути тепловой энергии от источника 5 не оказывается окно на его поверхности.Как только на пути потока тепловой энергии оказывается окно - внешний термомагнитный ротор 6 останавливается, одновременно с ним останавливается перед...

Номер патента: 1218279

Опубликовано: 15.03.1986

Авторы: Балакина, Бобошко, Бурдюжа, Гурский, Куханов, Творищенко, Шиленков

МПК: F27B 15/00

Метки: продуктов, термической, химических

...гидротермическому извлечению. руды и предохраняющего частицы руды от перехода в стекловидную форму.Диффузор 16 регулирует время пребывания обрабатываемого в камере обжига 14 продукта, увеличивая или уменьшая входящее в его центральное отверстие количество воздуха, которое регулирует силу препятствия, преодолеваемого потоком процуктон термообработки.Из камеры обжига 14 продукты термообработки, например датолитовый концентрат, совместно с газами через диффузор 6 поступают в камеру смешения 5, По всей высоте ка 40 45 работки прокаленной руды. Днище 7 емкости 3 выполнено на-. 55 10 15 20 25 меры смешения 5 через сопла 23 по" дается хладагент, который перемешивается с продуктами термообра-ботки, охлаждает их до 90-95 , конФ денсирует...

Номер патента: 1207481

Опубликовано: 30.01.1986

Автор: Бобошко

МПК: A63H 29/12

Метки: двигатель, песочный

...в рабочее положение бункерЗа устанавливается в верхнее положение. При этом содержащийся в немпесок через разрыв 7 по направляющему козырьку 8 цилиндрического экрана 5 сыплется на лопасти колеса 2и вращает его вал 6, установленныйв подшипниках.Когда весь песок из бункера За пересыплется в бункер Зв, находящийсявнизу, вал 6 лопастного колеса 2 двигателя остановится. С помощью ручки4 выступающей из кольцевой прорезина задней стенке корпуса 1, бункеры3 поворачиваются, например, противчасовой стрелки на 90 , и ручка 4устанавливается против очереднойметки 11, При этом вал 6 лопастногоколеса 2 снова приводится во вращение и двигатель продолжает работать.Ф Фик 2 ВНЧИПИ Заказ 76/4 Тираж 407 Подписи Филиал ППП "Патент", г.уж,ород, ул.Проектная 1...

Номер патента: 1201238

Опубликовано: 30.12.1985

Автор: Бобошко

МПК: C03B 9/02

Метки: декором, стеклоизделий

...под. ложки, на фиг, 2 - стеклодувная форма, разрез.Несгораемую подложку 1, выполненную из асбеста в виде развернутой на плоскости выкройки с отверстиями 2, предназначенными для сшивания 15 ее в объемную фигуру, помещают в форму 3 для выдувания в ней стекло- изделия 4.На развернутую на плоскости несгораемую подложку 1 наносится контур 20 декорирующего узора,. например, карандашем. Затем по нанесенному контуру крепятся например приклеиваются сгорающим при температуре расплавленного стекла клеем типа25 декстрина, элементы декорирующего узора, которые могут состоять как из стеклонитей, так и плоских и объемных стекляйных элементов, окрашенных в соответствующие цвета. 30После набора рисунки подложка сшивается в объемную матрицу через...

Номер патента: 1194325

Опубликовано: 30.11.1985

Автор: Бобошко

МПК: A01G 17/06, A01G 17/14

Метки: виноградных, опора, шпалер

...1,Опора состоит иэ якорной стойки1, на которой крепится шпалерная проволока 2, поддерживаемая надувнымирукавами 3 с крюками, В нижней частипневматической опоры расположена оросительная труба 4 с опорными подушками 5 и надувным хребтовым шлангом6. Шланг б разделен на всей длинепродольной водонепроницаемой перегородкой 7, а днище нижней части шланга 6 выполнено перфорированным.Хребтовый шланг 6 по всей длиневыполняется в виде газонепроницаемой оболочки, один конец которой заглушен, а второй соединен с воздушнымкомпрессором ( не показан 1. Каждыйнадувной рукав 3, выполненный также ввиде гаэонепроницаемой оболочки, пнев.матически изолирован от хребтовогошланга 6 н сообщен с последним черезполую трубку, имеющую управляемыйвручную...

Номер патента: 1192846

Опубликовано: 23.11.1985

Автор: Бобошко

МПК: A63H 29/00, F03G 7/02

Метки: двигатель, магнитно-тепловой

...итакже притягивается магнитом 5. Врезультате роторы, поворачиваясьна определенный угол, подводят взону нагрева новые участки до техпор, пока не прекратится нагрев,при этом роторы будут вращаться впротивоположных направлениях. Так как с роторами 3 и 4 жесткосоединены их продолжения 8 и 9,расположенные выше и ниже корпуса1, то раскрашенные части шарика,подвешенного на нити, вращаются вразные стороны.Изобретение позволит расширитьтехнологические возможности магнитно-теплового двигателя для игрушек эа счет возможности при использовании одного постоянного магнита и одинаково размещенных относительно его зон нагрева роторов, осуществить вращение роторов в противоположных направлениях. Изобретение относится к магнитнотепловым двигателям,...

Номер патента: 1190078

Опубликовано: 07.11.1985

Автор: Бобошко

МПК: F03G 7/00

Метки: двигатель, магнитно-тепловой

...трубу.На чертеже представлен магнитно-тепловой двигатель, разрез.Магнитно-тепловой двигатель содержит корпус 1, внутри которого установлен с возможностью вращения вокруг горизонтальной оси ротор 2 из термомагнитного материала, теряющего свои магнитные свойства при нагревании, постоянный магнит 3, поддон 4 с охлаждающей жидкостью 5 и нагревательное устройство, выполненное в виде теплоаккумулирующего элемента 6 с электрической спиралью 7 на его внешней поверхности и тепловой трубы, зона 8 испарения которой размешена в центральном канале 9, выполненном в теплоаккумулирующем элементе 6, а зона 10 конденсации - у внешней поверхности ротора 2 в районе постоянного магнита 3, причем теплонагревательное устройство установлено в...

Номер патента: 1183141

Опубликовано: 07.10.1985

Автор: Бобошко

МПК: A63J 21/00

Метки: демонстрации, фокуса

...Заказ 692/7 Тираж 394 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к устройствам для демонстрации фокуса.Цель изобретения - повышение занимательности фокуса.На чертеже изображено устройство для демонстрации фокуса, в сборке. Устройство содержит размещенный в основании 1 пневмопровод 2, один из концов 3 которого соединен с газовым баллоом (на чертеже не показан), надувной шарик 4 и ботинок 5 для приведения в действие пневматики. В основании каблука 6 ботинка 5 размещена эластичная диафрагма 7, в каблуке 6 выполнена полость 8, соединенная трубопроводом 9 с надувным шариком 4, а другой...

Номер патента: 1183139

Опубликовано: 07.10.1985

Автор: Бобошко

МПК: A63H 23/10

Метки: игрушка

...И. Верес Ко рр енто р А. О бр уц а р Тираж 394 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор О. ГоловацЗаказ 692/7 Изобретение относится к производству игрушек.Цель изобретения - повышение занимательности игрушки путем сообщения игровой фигурке движений живой рыбки в проточной воде.На чертеже изображена предлагаемая игрушка,Игрушка содержит смонтированный на основании 1 закрытый аквариум 2 с водой, расположенную в аквариуме фигурку 3 и средство для циркуляции воды в аквариуме, включающее крыльчатку 4 с приводом. Основание 1 имеет канал 5, вход и выход которого связаны с аквариумом 2, крыльчатка...

Номер патента: 1183138

Опубликовано: 07.10.1985

Автор: Бобошко

МПК: A63H 17/26

Метки: игрушка, колесная

...относится к производству товаров культурно-бытового назначения, в частности к игрушкам,Цель изобретения - повышение надежности колесной игрушки,На чертеже показано крепление колес колесной игрушки.Колесная игрушка содержит корпус 1, имеющий канал 2 и расположенные снизу основания проемы 3 и 4, в которых расположены колеса 5, и ось 6, размещенную в канале 2 корпуса 1.Ось 6 закреплена в канале 2 корпуса 1 с помощью разьбы, расположенной в канале 2 на части его длины. При этом диаметр одного конца 7 оси 6 выполнен больше, чем диаметр другого конца 8, и не меньше диаметра его резьбового участка. При этом в наружной стенке проема 4 выполнено отверстие 9, расположенное соосно каналу 2 и имеющее диаметр, превышающий диаметр 1831381конца 8 оси...

Номер патента: 1180033

Опубликовано: 23.09.1985

Автор: Бобошко

МПК: A63H 13/14

Метки: балансирующая, игрушка

...4, средство передачи крутящего момента от маховика 2 к опорному ролику 3, которое включаетразмещенную в корпусе 1 соосно смаховиком 2 шайбу 5 из ферромагнитногоматериала, жестко связанную с зубчатым цилиндрическим колесом 6,которое через вал 7, один конец которого несет зубчатое колесо 8, адругой - коническое колесо 9, передает крутящий момент на опорныйролик 3 через жестко связанную сним коническую шестерню 10. Маховик 2на стороне, обращенной к ферромагнитной шайбе 5, имеет постоянные магниты 11, укрепленные с зазором поотношению к шайбе 5.В верхней части корпуса 1 имеется мундштук 12, который посредством канала 13 связан с соплом 14, расположенным над выемками 15, выполненными на поверхности маховика 2, обращенными вверх. 80033 2Для...

Номер патента: 1175517

Опубликовано: 30.08.1985

Автор: Бобошко

МПК: A63J 21/00

Метки: демонстрации, фокуса

...СССР но делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4Изобретение относится к устройствам для демонстрации фокуса,Целью изобретения является повышение занимательности фокуса,На чертеже показано устройство для демонстрации фокуса, размещенное в гнезде основания, вид в сборе.Устройство для демонстрации фокуса содержит основание 1 и закрепленный в опорах 2 внутри яйцеобразной оболочки 3 элемент для сообщения последней вертикальной устойчивости, выполненный в виде диско- образного ротора 4, установленного свобод,но на осях 5 и имеющего привод для его вращения, выполненный в виде электромагнитной обмотки 6 и магнитов 7, закрепленных на роторе 4.Основание 1 имеет...

Номер патента: 1169037

Опубликовано: 23.07.1985

Автор: Бобошко

МПК: H01H 37/58

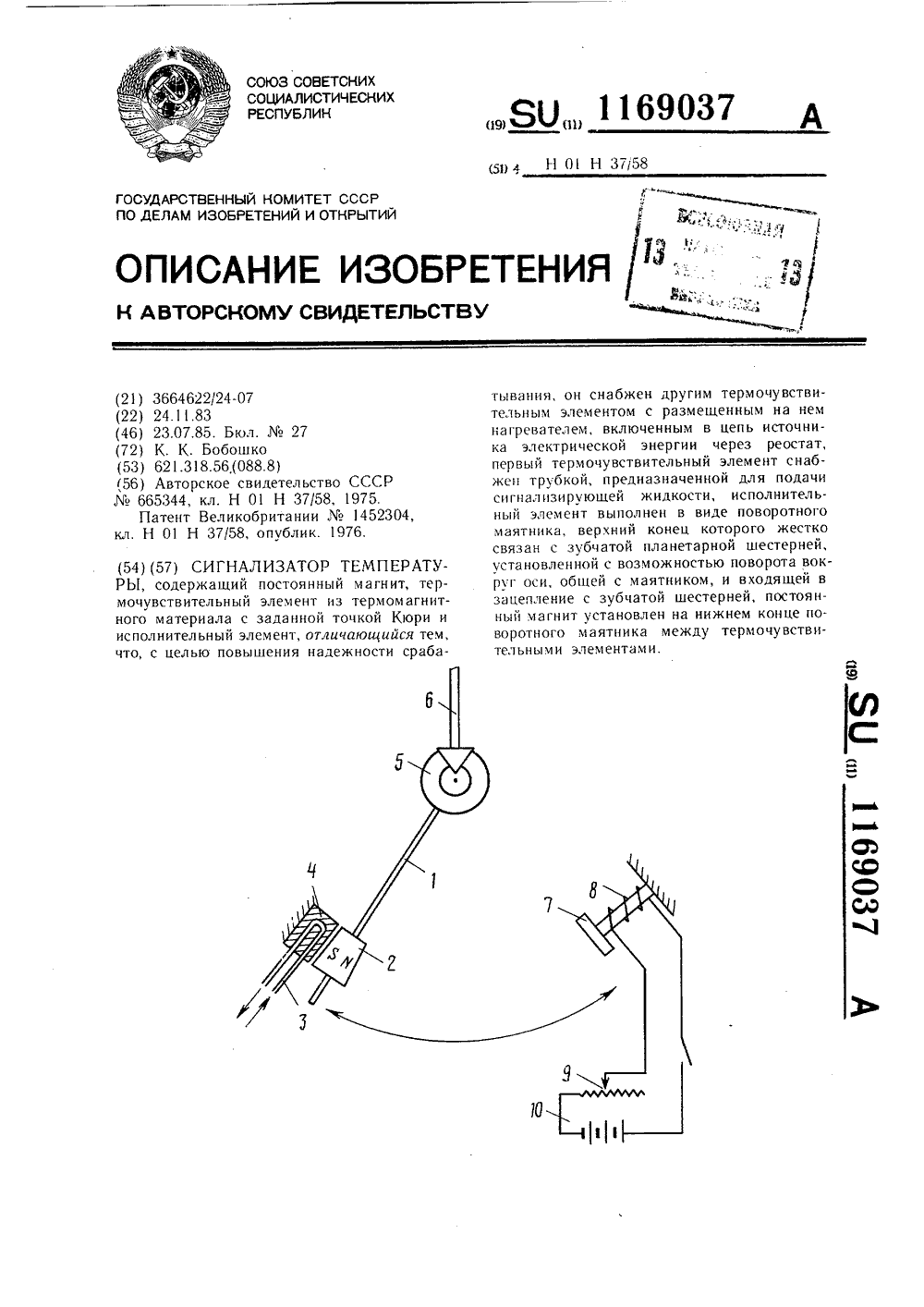

Метки: сигнализатор, температуры

...срабатывания,На чертеже изображен сигнализатор температуры.Устройство содержит стержень 1 маятника, на нижнем конце которого размещен постоянный магнит 2, и трубку 3 подачи сигнал изирующей жидкости, размещенную на термочувствительном элементе 4, выполняющем роль сигнализирующего элемента. На другом конце стержня 1 маятника закреплена зубчатая планетарная шестерня 5, связанная с конической зубчатой шестерней 6, имеющей вал. Другой термочувствительный элемент 7, выполняющий функцию задерживающего элемента, имеет нагревательную спираль 8, которая через реостат 9 связана с источником 1 О электрической энергии.Сигнализатор температуры работает следующим образом.В исходном положении магнит 2 на стержне 1 маятника находится в левом крайнем...

Номер патента: 1168317

Опубликовано: 23.07.1985

Авторы: Бобошко, Лахтадыр, Нотыч, Панченко, Ткаченко, Швыков

МПК: B22D 7/00

Метки: подготовки, разливки, стали, центровых

...материалов менее О, 1 ширины зазора между металлическим корпусом и керамическими втулками зна чительно возрастали расходные усилия, что затрудняло разборку центровой и приводило к потери части засыпки.П р и м е р. Перед разливкой готовили смесь из металлической дроби и крупнозернистого огнеупорного материала 1:1 с размером.фракций 4-8 мм, при ширине зазора равном 25 мм.35После установки корпуса центровой в заданном месте и размещения в ней в необходимом порядке огнеупорных катушек зазор между катушками и корпусом заполнялся укаэанной смесью. По окончании раэливкйцентровая подавалась к специальнойемкости для хранения засыпки,вскрывалось отверстие в корпусе изасыпка выпускалась для повторногоиспользования в сборную емкость через отверстие...

Номер патента: 1158139

Опубликовано: 30.05.1985

Автор: Бобошко

МПК: A01M 23/38

Метки: крыс, уничтожения

...шарнирно смонти рованного на заслонке коромысла, верхний конец которого взаимодействует с сердечником соленоида, а нижний снабжен игольным инъектором,Изобретение относится к устройствам для уничтожения животно-вредителей, в частности крыс, и может быть использовано для борьбы с ними в складских Помещениях и других местах их обита ния.Цель изобретения - повышение эффективности уничтожения крысНа фиг. 1 показано устройство, общий вид, вид спереди; на фиг. 2 - то 10 же, сбоку; на фиг.З - электрическая схема устройства с датчиками положе-, ния животного.Устройство состоит из заслонки 1 с отверстием 2, подвешенной на гибкой 13 связи 3 через приводной и опорный блоки 4 и 5 с противовесом 6. На заслонке 1 шарнирно крепятся губки 7 с перекрытием...

Номер патента: 1155234

Опубликовано: 15.05.1985

Авторы: Бобошко, Иттер, Михель, Ротенберг, Ферапонтов

МПК: A23N 15/00

Метки: линия, лука, переработки

...котел снабжен выключателем 50 для взаимодействия с тележкой, при этом на распределительном конвейере соответственно каждому варочному котлу смонтированы рычаги, укрепленные с возможностью горизонтального перемещения, каждый из которых связан с весовым бункером и автоматическим объемным дозатором масла.На чертеже схематически изображена предлагаемая линия переработки лука, общий вид. Линия содержит установленные по ходу технологического процесса и связанные между собой контейнероопрокидыватель 1, инспекционный стол 2, конвейер 3 с бункером, ботвообрубочную машину 4, скребковый конвейер 5 поштучной подачи плодов, машину 6 для очистки лука от шелухи, циклон 7 для сбора чешуи, конвейер 8 ленточный для обрезки хвостов и инспекции...

Номер патента: 1141467

Опубликовано: 23.02.1985

Автор: Бобошко

МПК: H01H 37/72

Метки: сигнализатор, температуры

...и снаб жен П-образным каналом для прокачи вания жидкости, температура которой подлежит контролю, контактирующая часть другого электрода выполнена в виде постоянного магнита, а участокэлектрода,на которомустановлен указанный постоянный магнит, соединен с остальной частью указанного электрода с помощью шарнира, при этом упор предназначен для участка электрода с постоянным магнитом.КНа фиг. изображен сигнализатор,общий вид; на фиг,2 - то же, видсверху(с разрезом верхнего неподвижного электрода).Сигнализатор температуры содержит 55полый корпус 1, который может бытьвыполнен из любого, в том числе имагнитнонепрозрачного материала. Корпус заполнен инертной средой,В корпусе один над другим установлены электрод 2 из материала с высокой...

Номер патента: 1134774

Опубликовано: 15.01.1985

Автор: Бобошко

МПК: F03G 7/00

Метки: двигатель, магнитно-тепловой

...сплава, приобретающего магнитные свойства при нагревании, дополнительным источником нагрева и устройством переключения источников нагрева.На фиг. 1 представлен предлагаемый двигатель; на фиг. 2 - то же, разрез.Магнитно-тепловой двигатель содержит ротор в виде установленного на валу 1 полого цилиндра 2 из термомагнитного сплава, теряющего магнитные свойства при нагревании, постоянный магнит 3, источник 4 нагрева и систему охлаждения ротора в виде поддона с жидкостью 5, а также дополнительный полый цилиндр 6 из термомагнитного сплава, приобретающего магнитные свойства при нагревании, дополни 5 О 5 20 25 30 35 40 45 50 55 тельный источник 7 нагрева и устройство 8 переключения источников нагрева,Магнитно-тепловой двигатель...

Номер патента: 1134209

Опубликовано: 15.01.1985

Автор: Бобошко

МПК: A63H 15/06

Метки: ванька-встанька, игрушка

...игрушки лопастное колесо размещено между сосудами, а корпус имеет в сферическом основании две прорези, в которых с воэможностью контакта своими поверхностями с опорной плоскостью размещены движители.Кроме того, Фиксатор положениясосудов выполнен в виде закрепленной в полости корпуса эластичнойподушки для поочередного взаимодействия с основаниями сосудов.На фиг, 1 показана игрушка ванька-встанька, общий вид; на фиг. 2 -то же, вид сверху.Игрушка состоит иэ корпуса 1со сферическим основанием 2, В корпусе 1 размещен известный песочныйдвигатель 3, вал 4 которого смонтирован в стойках 5 поперечно продоль 1 О 15 20 25 30 35 40 45 ной оси игрушки. На концах вала 4смонтированы движители 6 в виде дисков. Движители б установлены в прорези 7...

Номер патента: 1129330

Опубликовано: 15.12.1984

Авторы: Абдулзаде, Бобошко, Гошовский, Мацкив

МПК: E21B 43/116

Метки: газовой, перфорации, скважины

...известного устройства для перфорации газовой скважины является низкое качество вскрытия продуктивного пласта, поскольку газирование жидкости холодным льдом охлаждает приствольную зону и способствует осаждению парафина из состава нефти и газа, что ухудшает качество освоения скважин и приводит к заку 30 пориванию зон перфорации,Цель изобретения - повышение качества вскрытия продуктивного пласта.35 Указанная цель достигается тем, что устройство для перфорации газовой скважины, содержащее перфоратор взрывного типа с размещенным под ним контейнером с рабочим агентом,снабжено установленным над перфоратором дополнительным контейнером с рабочим агентом,.причем внутри каждого контейнера установлен узел его разруше-, ния, срабатываемый перед...

Номер патента: 1121137

Опубликовано: 30.10.1984

Автор: Бобошко

МПК: B27B 19/10

Метки: лобзик

...скобу с ручкой, установленные на концах скобы зажимныет " а с закрепленным в них пильныиполо, ф.;1 у 1Недосгаткбм бранного" устройства является заранее опр 4 щеврвнИя длина пильного полотна, определяемая рсстоянием между концами скобы, что йрй разрыве пильного полотна исключ;.щаможность дальнейшего использования обеих его половин. Это, в свою очередь, приводит к повышенному расходу пильных полотен.Цель изобретения - уменьшение расхода пильных полотен.Цель достигается тем, что лобзик, включающий скобу с ручкой, установленные на концах скобы зажимные устройства с закрепленным в них пильным полотном, снабжен катушкой, ручка выполнена полой, а пильное полотно имеет длину, превышающую расстояние между концами скобы, причем избыток пильного...

Номер патента: 1121017

Опубликовано: 30.10.1984

Автор: Бобошко

МПК: A63H 23/00

Метки: игрушка

...смачиваемого водой материала с механизмом перемещения параллельно дну емкости 1 .Недостатком известной игрушки является ее малая игровая занимательность.Цель изобретения - повышение игровой занимательности.Поставленная цель достигается тем, что в игрушке, содержащей ем кость с водой, плавающую на воде фигурку с несмачиваемой водой поверхностью, объекты из смачиваемого водой материала с механизмом перемещения параллельно дну емкости, объек ты посредством кронштейна жестко соединены между собой под острым углом в горизонтальной плоскости и свободно размещены в емкости, а механизм перемещения выполнен в виде размещенного под дном емкости постоянного магнита, при этом соединяющий объекты кронштейн выполнен из магнитомягкого материала.На фиг....

Номер патента: 1117396

Опубликовано: 07.10.1984

Авторы: Абдулзаде, Бобошко, Гошовский

МПК: E21B 43/116

Метки: вскрытия, пластов

...на конце колонны труб 1 перфоратора 2 с инициатором 3 взрыва, заФиксированного на башмаке колонны 5 труб 1 срезанным элементом 4, продавочных пробок нижней 5 и верхней 6, снабженных клапанами прямого действия, причем нижняя пробка 5 снабжена клапаном с запорным коничес О ким органом 7 со штоком 8, а запорный орган 9 размещен в ловушке внутри верхней пробки 6 и кумулятивных зарядов 10.Длина штока 8 в 15-2 раза пре вышает высоту проходного сечения пробки 5, а его основание имеет размеры, обеспечивающие свободный проход газа через проходное сечение пробки 5. В колонне труб 1 выполнены отверстия 1. Пространство 12 между пробками 5 и 6 заполнено газообразным рабочим агентом,Устройство работает следующим образом.После установки при помощи...

Номер патента: 1109556

Опубликовано: 23.08.1984

Авторы: Бобошко, Маляревская, Николаев, Соколов

МПК: F16J 9/00

Метки: высокого, давления, контейнере, поршня, создания, уплотнение

...Проектная, 4Изобретение относится к уплотнению поршня,По основному авт. св, й 1 о 408084 известно уплотнение поршня в контейнере для создания высокого давления, в котором продольное сечение кольца по обе стороны от оси имеет форму трапеции с прилегающей к поршню меньшей стороной, а на наружной поверхности кольца выполнены канавки 1.Однако известное уплотнение в процессе эксплуатации изнашивается и герметичность нарушается.Целью изобретения является повышение степени герметичности и увеличение долговечности.Цель достигается тем, что в уплотнении поршня в контейнере для создания высокого давления в стенке уплотнительного кольца со стороны рабочей жидкости выполнены глухие осевые отверстия с перемычками между ними, равномерно...

Номер патента: 1106488

Опубликовано: 07.08.1984

Авторы: Бобошко, Бравве, Ермилов, Литасова, Мешалкин

МПК: A61B 17/02

Метки: органа, полого, разведения, фиксации

...2 - вид рабочих губок при сомкнутых браншах.Устройство состоит иэ двух бранш, шарнирно соединенных между собой. Каждая бранша имеет рукоятку 1 и рабочую часть, 2. К рабочей части 2 каждой из бранш жестко прикреплены полуцилиндрические губки 3 с выступами 4. Для предупреждения разрьва стенки аорты между рукоятками располагается ограничительный винт 5. Возврат губок 3 в исходное состояние производит ся с помощью пружины 6. Губки 3 пред назначены для равномерного разведения стенок аорты и удержания их на время операции. Поскольку диаметр аорты зависит от возраста, применяются губки трех размеров. Высота губки определяется расстоянием от разр=за до клапана, разрез аорты произволится на 20-25 мм выше 1 пистальнее) аортального клапана. а...

Номер патента: 1099928

Опубликовано: 30.06.1984

Автор: Бобошко

МПК: A01M 23/36

Метки: ловушка, птиц, хищных

...макетом птицынасторожку 11 .Недостатки известной ловушки -необходимость приведения ее в рабочее положение после каждого нападения хищной птицы, кроме того, конструкция ловушки не обеспечиваетбезусловной поимки хищника, который,может улететь, получив незначительное ранение.Цель изобретения - устранениепроловов,Поставленная цель достигаетсятем, что в ловушке для хищных птицнасторожка выполнена в виде пружин,игла выполнена в виде трубки, а наосновании установлена камера дляжидких обездвиживающих препаратовс расположенным в ней поршнем который соединен с макетом птицы,причем полость камеры соединенаканалом с полостью иглы.На чертеже показано устройстволовушки. Ловушка содержит макет 1 птицы,установленный через пружины 2 наосновании 3,...

Номер патента: 1099927

Опубликовано: 30.06.1984

Автор: Бобошко

МПК: A01M 23/24

Метки: животных, капкан

...в капкан хищники отгрызали зажатые капканом конечностии уходили на трех ногах,Цель изобретения - устранениепроловов.Поставленная цель достигаетсятем, что в капкане для животныхна одной из зажимных дуг закрепленытонкостенные капсулы из эластичногоматериала для жидких обездвиживающихпрепаратов, а в другой зажимнойдуге симметрично капсулам выполненыотверстия, диаметр которых большедиаметра капсул, причем каждая капсула снабжена жестким основанием сзакрепленной на нем перпендикулярно плоскости дуги иглой. На фиг. 1 изображен капкан, общий вид; на фиг, 2 - устройство капсулы. ь В.ПетровскийМикеш Кор Составит орА,Тяско елактор И.Коваль ехред сное Подтета СССРрытийб., д. 4/5 аж 722твенного коретений и оРаушская ПП "Пат г. Ужгород, ул....

Номер патента: 1097490

Опубликовано: 15.06.1984

Автор: Бобошко

МПК: B27B 19/10

Метки: лобзика, пильное, полотно

...пильногополотна для лобзика для тонких20работ и упрощение крепления его вскобе лобзика.указанная цель достигается тем,что в известном устройстве утолще"ние на другом конце выполнено изнитинола.На фиг.1 изображена заготовкапильного полотна; на фиг.2 - пильное полотно, готовое к работе; нафиг.З - то же рабочее состояние.ЗОПредлагаемое пильное полотносостоит из нитиноловой наставки1, заформованной под шарик рабо-чей части 2 с насечкой, шарика 3из материала пильного полотна (стального), Кроме того, на чертеже показан источник 4 тепла для нагревания нитиноловой наставки 1.Работа с предлагаемым пильйымполотном осуществляется следующимобразом. К рабочей части полотна 2, имеющей на конце шарик 3 из материалаполотна, прикрепляется, например...

Номер патента: 1094802

Опубликовано: 30.05.1984

Автор: Бобошко

МПК: B63B 35/30

Метки: грузовое, судно

...жестко соединенные с грузовыми площад. ками, а нива сообщены с системой подачи забортной воды 1/.1 ОНедостатком известного устройства являет. ся недостаточная скорость разгрузки с 1 дна.Цель изобретения является ускорение процесса разгрузки путем исключения маневрирования судном. 15Бель достигается тем, что на грузовом судне одна иэ бортовых грузовых площадок приподнята над уровнем другой бортовой площадки, а узел шарнирного крепления первой из указанных двух плов 1 адок к судну расположен в его диаметральной плоскости.На фиг, 1 представлено загруженное грузовое судно; иа фиг. 2 - перевалка грунта с одной грузовой площадки на друтую.Грузовое судно содержит корпус 1 с ниша ми А и Б, к которому шарнирно прикреплены грузовые площадки с...

Номер патента: 1090976

Опубликовано: 07.05.1984

Авторы: Бобошко, Бришников, Лебедь, Малченко, Николаев, Рындя

МПК: F23L 15/02

Метки: матрица, регенератора

...ячейками для размещения теплообменнойнасадки Г 11.Недостатком матрицы является повышенная материалоемкость, так каккорпус выполнен из металла. 10Наиболее близкой к изобретениюявляется матрица регенератора, содержащая корпус иэ неметаллического материала ситалла) с ячейкамидля размещения теплообменной насадки 2,15Недостатком иввестной матрицыявляется повышенная материалоемкостьтак,как ситалл имеет довольно высокую плотность и сложность изготовления из-эа высокой .его твердости.Цель изобретения - снижение материалоемкости и повышение технологичности изготовления.Поставленная цель достигается25тем, что в матрице регенератора,содержащей корпус из неметаллического материала с ячейками для размещения теплообменной насадки, корпус выполнен иэ...
