Сигнализатор температуры

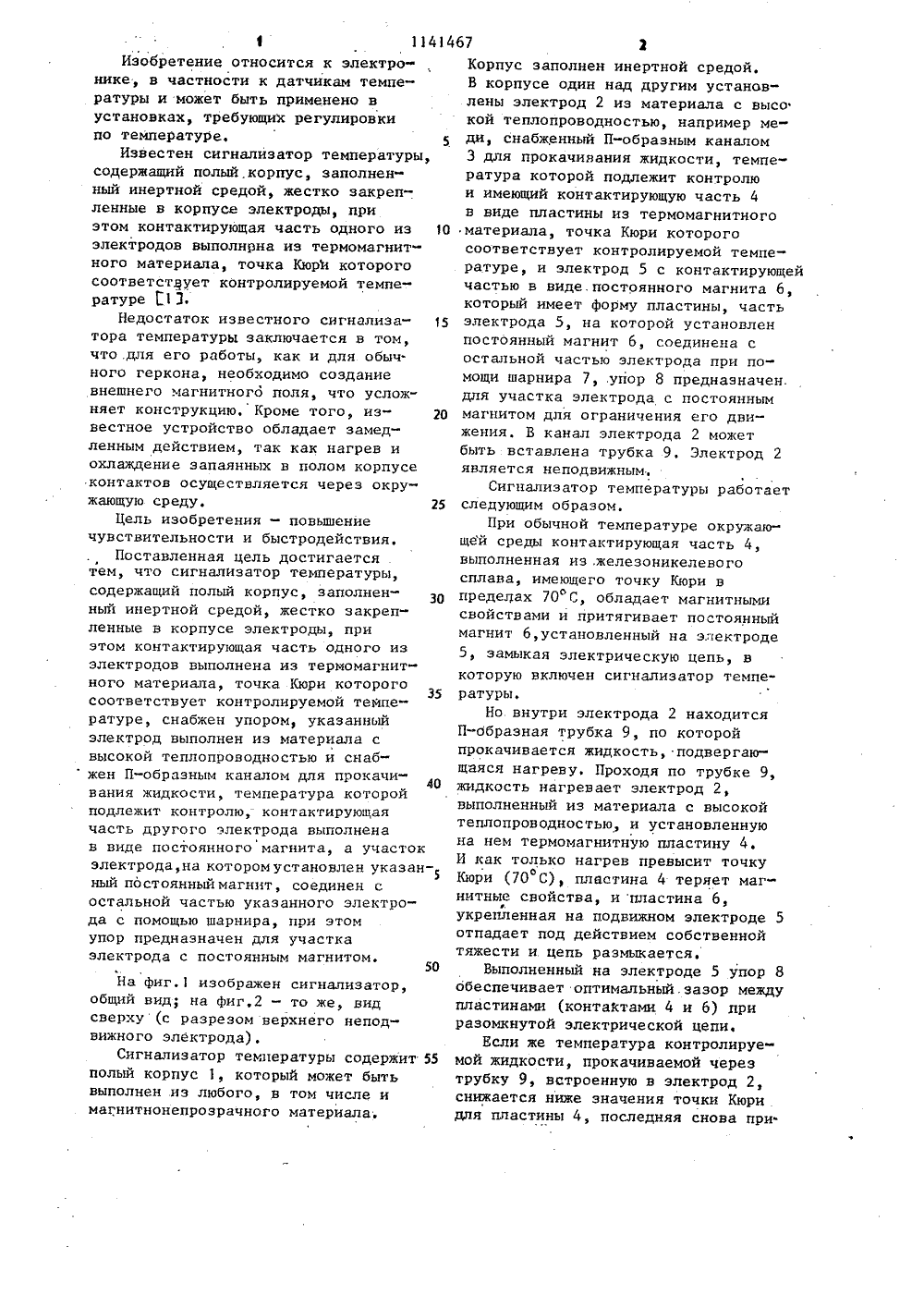

(51) Н 01 НЗ ИСАНИЕ ИЗОБРЕТЕ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ВТОРСНОМУ СВИДЕТЕЛЬСТ(54)(57) СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ,содержащий полый корпус, заполненныйинертной средой, жестко закрепленныев корпусе электроды, при этом контактирующая часть одного из электродов выполнена иэ термомагнитногоматериала, точка Кюри которогосоответствуетконтролируемой температуре, о т л и ч а ю щ и й с я тем, что, с целью повышения чувствительности и быстродействия, он снабжен упором, указанный электрод выполнен из материала с высокой теплопроводностью и снабжен П-образным каналом для прокачивания жидкости, температура которой подлежит контро лю, контактирующая часть другого электрода выполнена в виде постоянЪного магнита, а участок электрода на котором установлен укаэанный постоянный магнит, соединен с остальной частью указанного электрода с помощью шарнира, при этом упор предназначен для участка электрода с постоянным магнитом.1141467 25 1Изобретение относится к электронике, в частности к датчикам температуры и может быть применено в установках, требующих регулировки по температуре. 5Известен сигнализатор температуры, содержащий полый. корпус, заполненный инертной средой, жестко закрепленные в корпусе электроды, при этом контактирующая часть одного из 10 электродов выполнрна из термомагнитного материала, точка Кюрй которого соответствует контролируемой температуре Г 1 3.Недостаток известного сигнализа тора температуры заключается в том, что.для его работы, как и для обыч" ного геркона, необходимо создание внешнего магнитного поля, что услож" няет конструкцию. Кроме того, из вестное устройство обладает замедленным действием, так как нагрев и охлаждение запаянных в полом корпусе контактов осуществляется через окружающую среду.Цель изобретения - повышение чувствительности и быстродействия,Поставленная цель достигается тем, что сигнализатор температуры, содержащий полый корпус, заполненный инертной средой, жестко закрепленные в корпусе электроды, при этом контактирующая часть одного из электродов выполнена из термомагнитного материала, точка Кюри которого35 соответствует контролируемой тейпературе, снабжен упором, указанный электрод выполнен из материала с высокой теплопроводностью и снаб жен П-образным каналом для прокачи вания жидкости, температура которой подлежит контролю, контактирующая часть другого электрода выполнена в виде постоянного магнита, а участокэлектрода,на которомустановлен указанный постоянный магнит, соединен с остальной частью указанного электрода с помощью шарнира, при этом упор предназначен для участка электрода с постоянным магнитом.КНа фиг. изображен сигнализатор,общий вид; на фиг,2 - то же, видсверху(с разрезом верхнего неподвижного электрода).Сигнализатор температуры содержит 55полый корпус 1, который может бытьвыполнен из любого, в том числе имагнитнонепрозрачного материала. Корпус заполнен инертной средой,В корпусе один над другим установлены электрод 2 из материала с высокой теплопроводностью, например меди, снабженный П-образным каналом3 для прокачивания жидкости, температура которой подлежит контролюи имеющий контактирующую часть 4в виде пластины из термомагнитногоматериала, точка Кюри которогосоответствует контролируемой температуре, и электрод 5 с контактирующейчастью в виде. постоянного магнита 6,который имеет форму пластины, частьэлектрода 5, на которой установленпостоянный магнит 6, соединена состальной частью электрода при помощи шарнира 7, .упор 8 предназначен.для участка электрода с постоянныммагнитом для ограничения его движения. В канал электрода 2 можетбыть вставлена трубка 9, Электрод 2является неподвижнымСигнализатор температуры работаетследующим образом.При обычной температуре окружающей среды контактирующая часть 4,выполненная из .железоникелевогосплава, имеющего точку Кюри впределах 70 С, обладает магнитнымисвойствами и притягивает постоянныймагнит 6,установленный на электроде5, замыкая электрическую цепь, вкоторую включен сигнализатор температуры,Но. внутри электрода 2 находитсяП-ббразная трубка 9, по которойпрокачивается жидкость, подвергающаяся нагреву, Проходя по трубке 9,жидкость нагревает электрод 2,выполненный из материала с высокойтеплопроводностью, и установленнуюна нем термомагнитную пластину 4.И как только нагрев превысит точкуКюри (70 С), пластина 4 теряет магнитные свойства, и пластина 6,ф.укрепленная на подвижном электроде 5отпадает под действием собственнойтяжести и цепь размыкается,Выполненный на электроде 5 упор 8обеспечивает оптимальный. зазор междупластинами (контактами 4 и 6) приразомкнутой электрической цепи.Если же температура контролируемой жидкости, прокачиваемой черезтрубку 9, встроенную в электрод 2,снижается ниже значения точки Кюридля пластины 4, последняя снова при1141467 3обретает Ферромагнитные свойства, в результате чего пластины 4 и 6 притягивают и замыкают электрическую цепь. Составитель Т. Рроэдова Редактор Е.Папп Техред Л.Коцюбняк Кктор С,Шекмар Филиал 11 и Н Патент , г.Ужгород, ул.Проектная Заказ 504/39 ВНЕ 1 ИПИ по. 113035, ираж 679осударствелам изобресква, Ж4При повышении температуры сигдализируюшей жидкости выше точки Кюри пластины 4 цикл повторяется. Подписноеого комитета СССРний и открытийРаушская наб д.4
