B30B 3/06 — размещенных один внутри другого, например с валком, размещенным внутри вращающегося кольца и взаимодействующим с его внутренней поверхностью
Пресс-гранулятор с плавающей матрицей
Номер патента: 284496
Опубликовано: 01.01.1970
Авторы: Вашк, Лещинскас, Подколзин
МПК: A01F 15/00, B30B 3/06
Метки: матрицей, плавающей, пресс-гранулятор
...связь иющийся тем, что, с ции, с меха.шз мох ица,Пресс-гранулятор 20 внутри которой уст щие с матрицей фр низм привода, отлич упрощения конструк вода соединена матИзвестные пресс-грануляторы содержат плавающую матрицу с установленными внут ри нее роллерами и механизм их привода. Ос новной недостаток таких прессов заключается в том, что механизм привода роллеров имеет сложную конструкцию,В предложенном пресс-грануляторе с плавающей матрицей упрощение конструкции механизма привода достигается тем, что с механизмом привода связана матрица.На фиг. 1 изображен пресс-гранулятор, вид спереди с частичным разрядом и условно снятым распределительным конусом; на фиг. 2 - то же, вид сбоку с частичным разрезом на камере прессования.Пресс-гранулятор...
Пресс-грануляюр с вертикальной кольце «плавающей» матрицейфона знспертов
Номер патента: 284497
Опубликовано: 01.01.1970
Автор: Подколзин
МПК: A01F 15/00, B30B 3/06
Метки: вертикальной, знспертов, кольце, матрицейфона, плавающей, пресс-грануляюр
...и жется в отве иих в виде лы нужной ажеиа схемизображен едмет изобретения Пресс-гранулятор с 20 плавающей матрице леры, расположенные ся тем, что, с целью роваиия, контакта меж ми, ои имеет два рол 25 центров совмещена в с диаметральной плосевой роли 1 ий- ули- ераих енин Известны прессы-грануляторы, содержащие вертикальную кольцевую плавающую матрицу и расположенные внутри нее прессующие роллеры, Регулировка контакта между роллерами и матрицей осуществляется поворотом экоцентриковых стаканов с установленными в них валами роллеров в корпусе прессующего узла.Цель изобретения - осуществление автоматического,регулирования, контакта между матрицей и роллерами. Это достигается тем, что матрица свободно установлена на два роллера, причем...
Пресс-гранулятор
Номер патента: 355046
Опубликовано: 01.01.1972
Авторы: Государственное, Подколзин
МПК: B30B 11/20, B30B 3/06
Метки: пресс-гранулятор
...матрицу, внутри которой расположены вальцы с регулируемым зазором, Для регулирования зазора между матрицей и вальцами необходимо остановить пресс.В предлагаемом прессе-грануляторе этот зазор можно регулировать во время работы пресса. На опорных катках, размещенных в корстусе пресса, установлен шкив с возможностью перемещения в плоскости, перпендикулярной оси матрицы.На фиг, 1 изображен пресс-гранулятор в разрезе; ста фиг. 2 - то же, вид сверху с частичным разрезом.Пресс-гранулятор состоит из кольцевой матрицы 1, жестко прикрепленной к шкиву 2 клиноременной передачи 3 прессующих вальцов 4, 5, б, жестко закрепленных на валах с подшипниками, один из валов установлен вместе с подшипниками в эксцентриковый стакан 7, кольца 8,...
Брикетный пресс
Номер патента: 489655
Опубликовано: 30.10.1975
Авторы: Местюков, Некрашевич, Фокин, Челышев
МПК: B30B 3/06
...из которых установлен на приводном валу, а наружный - на опорных роликах, закрепленных на станше и устройство для регулирования зазора между прессу ющимп рабочими органами, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции, устройство для регулирования зазора выполнено в виде соединяющего опорные ролики винтового механизма, снабженного приводом. Изобретение относится к устройствам для брикетирования материалов, преимущественно кормов, на животноводческих фермах и комбикормовых предприятиях.Известен брикетный пресс, включающий расположенные горизонтально один внутри другого кольцевые прессующие рабочие органы, внутренний из которых установлен на приводном валу, а наружный - на опорных роликах, закрепленных на станине, и...
Брикетный пресс
Номер патента: 631358
Опубликовано: 05.11.1978
Автор: Местюков
МПК: B30B 3/06
...матрица закреплена на полом приводном валу аружная -ь;раетс 5 ца два опорных ро,ка 1, закрепленьх я стя;ц о, ,я с 1)сзанця грцл, 1 олучсцьх а наружной матрице, используеся ож б. В полом валу неподвижно относительно станины установлен шнек 7, который с ужит для удаления гранул цз внутр;.:нсй м трцы. Вцеццяя,ромка 8 шнека ."ыпол; яс роль ножа для срезания гранул, выход 5 цх 3 радиальных отверстий Вцмтрецней матрицы. Раоотает оразом.Материал. идущий на прессовацие, увлекается врацающимися наружной и внутренней матрицами, сжимается и продавливается через радиальные их отверстия. Встречаясь с неподвижными ножами 6 и 8, опрсссовацный материал срезается, образуя готовые грацулы. Гранулы, полученные прессовацисм через наружную матрицу,...
Кольцевой брикетировочный пресс
Номер патента: 740528
Опубликовано: 15.06.1980
Авторы: Бородянский, Кегелес, Сенцов
МПК: B30B 3/06
Метки: брикетировочный, кольцевой, пресс
...канала является минимальной. При вращении кольца 1 материал затягивается в сужающийся кольцевой канал между прессующими поверхностями диска и кольца, где происходит его уплотнение, Прижимные ролики в зоне прессования воспринимают через подвижные участки кольцевых выступов боковые усилия прессования и удерживают боковые стенки прессового канала в положении, обеспечивающем его минимальную ширину. Спрессованная брикетная лента 6 из зоны прессования вместе с кольцом 1 поступает в зону разгрузки. В этой зоне прижимные ролики не установлены и подвижные участки кольцевык выступов под действием возникающих усилий за счет упругости материала отходят. При этом ширина прессового канала увеличивается на величину боковой отдачи брикетной...
Брикетный пресс
Номер патента: 774957
Опубликовано: 30.10.1980
Автор: Местюков
МПК: B30B 3/06
...неподвижно относительно станины установлен выгруэной шнек 8, Нож7, служащий для срезания гранул, полученных на внутренней матрице, является частью витка выгрузного шнека, используемого для выноса гранул из полости внутренней матрицы.В полом валу 9 выгруэного шнека установлена неподвижная гайка 14, через которую проходит ходовой винт 12, на одном-его конце жестко закреплен маховичок 13, а другой конец проходит через отверстие подвижной втулки 11 и крепится шайбой 16 и гайкой 15. В радиальном пазу втулки 11 при помощи штифтов 17 установлено основание ножа 10 с наклонными пазами.Работает брикетный пресс следующим образом. 15Материал, идущий на прессование, затягивается вращающимися наружной. 1 и внутренней 2 матрицами, сжимается и...

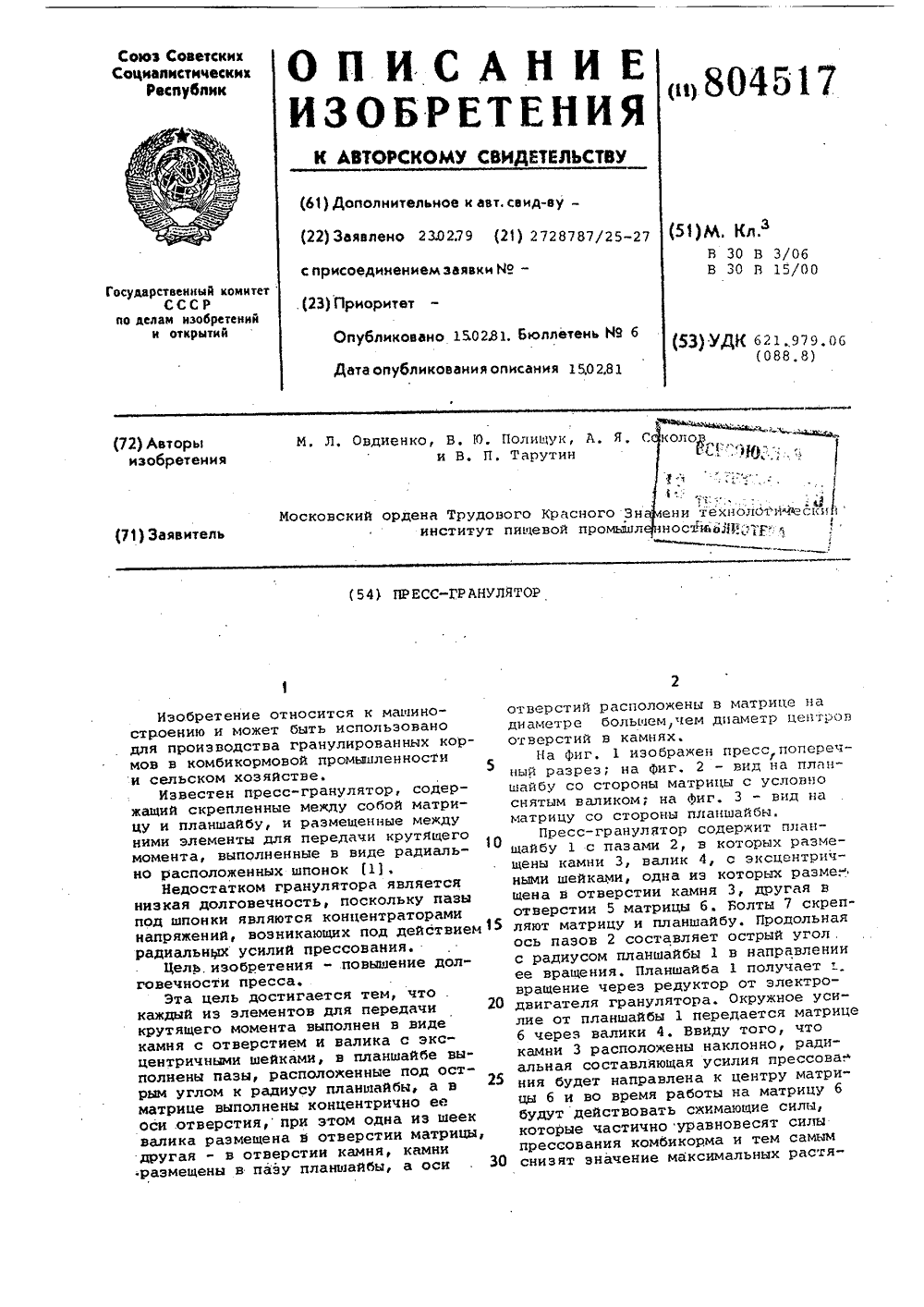

Пресс-гранулятор
Номер патента: 804517
Опубликовано: 15.02.1981
Авторы: Овдиенко, Полищук, Соколов, Тарутин
МПК: B30B 3/06
Метки: пресс-гранулятор
...растяосковский ордена Труд институИзобретение относится к машиностроению и может быть использованодля производства гранулнрованных кормов в комбикормовой промышленностии сельском хозяйстве,Известен пресс-гранулятор, содержащий скрепленные между собой матрицу и планшайбу, и размещенные междуними элементы для передачи крутящегомомента, выполненные в виде радиально расположенных шпонок 1,Недостатком гранулятора являетсянизкая долговечность, поскольку пазыпод шпонки являются концентратораминапряжений, возникающих под действиемрадиальными усилий прессования.Цель. изобретения - повышение долговечности пресса.Эта цель достигается тем, что .каждый из элементов для передачикрутящего момента выполнен в видекамня с отверстием и валика с...
Матрица пресса-гранулятора
Номер патента: 818908
Опубликовано: 07.04.1981
Авторы: Овдиенко, Полищук, Тарутин
МПК: B30B 3/06
Метки: матрица, пресса-гранулятора
...поверхностями с 15 различными углами при вершине конусов, формующей - прилегающей к цилиндрической части и смежной с формующей - собирающей, при этом зоны выполнены с углами при вершине конусов: собирающая 20 100 - 160 и формующая 4 - 20, причем последняя выполнена длиной 0,4 - 0,8 диаметра цилиндрической части.На чертеже изображена часть матрицы в разрезе. 25На кольцевом корпусе 1 матрицы выполнены каналы, включающие входную коническую часть с собирающей зоной 2 (угол при вершине конуса 100 - 160) и формуюФ о р мул а изобретенияМатрица пресса-гранулятора, содержащая корпус с прессующими каналами, включающими входную коническую и цилиндрическую части, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности гранул и...
Брикетный пресс
Номер патента: 844379
Опубликовано: 07.07.1981
Авторы: Местюков, Некрашевич
МПК: B30B 3/06
...матрицах.Это достигается тем, что толщина вренней матрицы превышает толщинуружной матрицы и определяется помуле На фиг. 1 схематично изображен брикетный пресс, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Брикетный пресс включает расположенные одна в другой кольцевые перфорированные матрицы 1 и 2, полый приводной вал 3, жестко связанный с внутренней матрицей, опорные ролики 4, на которых установлена наружная матрица, станину 5, наружный нож 6 для срезания брикетов и выгрузной шнек 7, неподвижно размещенный в полом приводном валу. Толщина и частота вращения внутренней матрицы больше толщины и частоты вращения наружной матрицы, что характеризуется указанным выше соотношением.Материал, подлежащий грессованию, затягиваясь между...
Брикетный пресс
Номер патента: 941197
Опубликовано: 07.07.1982
Автор: Алешкин
МПК: B30B 3/06
...матрицы, при этом шнек питателя смонтирован по касательной к траекпресс.5 Брикетный пресс имеетбункер 1, шнековый питатетльварительной подпрессовки матдачи его в матрицу 3, прессу4, установленные на траверсе10 3 имеет устройства для реплотности и длины формируем(на чертеже не показаны).Прессующие ролики 4 служдачи материала в матрицу и п15 ния опрессованного материалаверстие в матрице. Каждый ротановлен на оси б, закрепленнверсе 5, которая приводится вовалом 7. Матрица 3 имеет входное окно подачи прессуемого материала и о тия 9 - каналы для прессования риала. Окно 8 выполнено в теле ма шнека 2, питатель касателеи к тр рии вращения роликов 4. Это поз вводить исходный материал непосред но в зону прессующих роликов.Устройство работает...
Устройство для уплотнения дисперсного материала
Номер патента: 958134
Опубликовано: 15.09.1982
Авторы: Бородянский, Зуев, Сенцов, Яковлев
МПК: B30B 3/06
Метки: дисперсного, уплотнения
...через эксцентриковые втулки и оси дисков коромыслом, представляющим жесткую конструкцию, а за;счет того, что оно шарнирно смонтировано на оси, система быстро приходит в состояние равновесия, обеспечивая равные уплотняоцие усилия в правом и левом кольцах, в результате чего повышается надежность.Введение в уплотняоцее устройство механической реверсивной передачи винт-гайка механизма прижима позволяет упростить и механизировать процесс регулирования силы сжатия упругих элементов, а в дальнейшем создает предпосылки для автоматизации этого процесса,Формула изобретения 1, Устройство для уплотнения дисперсного материала, содержащее смон 3 95834 4Кроме того, устройство снабжено приводом вращения пары винт-гайка.На фиг1 схематично...
Пресс для брикетирования
Номер патента: 981013
Опубликовано: 15.12.1982
Авторы: Бородянский, Зуев, Сенцов
МПК: B30B 3/06
Метки: брикетирования, пресс
...боковых стенкахпрессуощего кольца выполнены отверс"тия, а поперечные выступы выполненыв виде приводных стержней, смонтиро"ванных с возможностью продольного перемещения в упомянутых отверстиях.20 На фиг. 1 схематически показан пресс, общий вид; на фиг. 2 - развертка сечения цилиндрической по" верхностью по осям стержней.3 98101Пресс состоит иэ прессующего кольца 1 с каналом 2, прессующего дис". ка 3, устройств выгрузки 1 и загрузки ( не показано). К дну канала прессую- щего кольца примыкают стержни 5, смон-тированные в отверстиям его боковых стенок и взаимодействующие с приводом 6.Работа пресса происходит следующим образом. 1 ОПрессуемый материал устройством загрузки подается в канал 2 прессую- щего кольца, где при вращении кольца и диска...
Брикетный пресс
Номер патента: 1006275
Опубликовано: 23.03.1983
Авторы: Бурдейный, Лещенко, Магаляс
МПК: B30B 3/06
...конструкции.Целью изобретения является обеспечение качественного удаления брикетов из ячеек прессового кольца иполучение их равномерной плотности.Указанная цель достигается тем,что брикетный пресс, содержащийустановленное с возможностью вращения прессовое кольцо с радиальнымиотверстиям-ячейкам и размещеннымив них плунжерами-выталкивателями,прессующие валки, расположенные нанаружной поверхности прессового кольца, и загрузочные устройства с заслонками, снабжен эксцентрично размещенным внутри прессового кольцаи установленным с возможностью вращения в одном направлении с прессовым 40кольцом опорным кольцом, контактирующим наружной поверхностью с плунжерами-выталкивателями, а прессующиевалки установлены в зоне максимального...
Брикетировочный пресс
Номер патента: 1006276
Опубликовано: 23.03.1983
Авторы: Бородянский, Зуев, Сенцов
МПК: B30B 3/06
Метки: брикетировочный, пресс
...и регулировки.Поставленная цель достигается тем,что брикетировочный пресс, содержащий кольцевую матрицу, установленную на неподвижной эксцентриковойоси, закрепленной на станине пресса,прессующие диски, расположенныевнутри матрицы на эксцентриковыхвтулках, посаженных свободно на шейках оси, и механизм прижима с упругими элементами, через рычаги связанным с эксцЕнтриковыми втулками прессующих дисков, снабжен качающимсякоромыслом, концы которого связанычерез тяги и серьги с рычагами механизма прижима, средняя часть коромысла шарнирно связана с упругимэлементом, а механизм прижима снабженпроходящим через упругий элемент винтом, одним концом шарнирно закрепленным на станине пресса, а другим связанным с регулировочной гайкой,На фиг, 1...
Гранулятор кормов
Номер патента: 1021633
Опубликовано: 07.06.1983
МПК: B30B 3/06
Метки: гранулятор, кормов
...грануляторов,в которых одна из матриц расположена внутри другой матрицы, являютсяих сложная конструкция, требующаясоздания громоздкого механизма привода матриц. При этом иэ-эа разногодиаметра матриц увеличивается количество разнотипных деталей, что является нетехнологичным,Кроме того, в этих грануляторахне решен в полной мере вопрос удаления от них готовых гранул, что усложняет их эксплуатацию.Цель изобретения - упрощение конструкции и эксплуатации гранулятора.Поставленная цель достигаетсятем, что матрицы выполнены равновеликими и установлены с возможностьювзаимодействия своими наружными поверхностями и вращения одна навстречу другой.Кроме того, гранулятор снабжендополнительным шнеком для выгрузкигранул, установленным внутри...
Пресс-гранулятор кормов
Номер патента: 1043027
Опубликовано: 23.09.1983
Авторы: Ахматов, Бондарева, Полищук
МПК: B30B 3/06
Метки: кормов, пресс-гранулятор
...матрицы 12.Недостатком конструкции этих грануляторов является пониженная производительность, поскольку корм в зону прессования, подается неравномерно и прессующие ролики недогружаются,Цель изобретения - повышение производительности пресса-гранулятора.Эта цель достигается тем, что прессгранулятор снабжен направляющими лопатками, каждая из которых закреплена на водиле между щитками, причем расстояние между обращенными одна к другой поверхностями матрицы и каждой лопатки уменьшается в направлении от места крепления последней к месту контакта расположенного за ней ролика с матрицей.На фиг. 1 изображен пресс-гранулятор; на фиг, 2 - вид А на фиг. 1 (направляющая лопатка, установленная между на 2правляющими щитками); на фиг. 3 - разрез Б-Б...
Матрица пресс-гранулятора
Номер патента: 1141015
Опубликовано: 23.02.1985
Авторы: Лысоконь, Малашина, Мамедов, Яцевич
МПК: A01F 15/00, B30B 3/06
Метки: матрица, пресс-гранулятора
...заправлена в спиральные канавки, выполненные в резьбовойвтулке.На фиг. 1 изображена часть матрицы приминимальном угле при вершине конуса, разрез; на фиг, 2 - то же, при максимальномугле при вершине конуса; на фиг. 3 - разрезА - А на фиг, 1; на фиг, 4 - узел 1 иа, фиг. 1(ползун с шарниром); на фиг, 5 - регулировочная резьбовая втулка, вид снизу; нафиг. 6 - часть тарельчатой пружины с ползунами; на фиг. 7 - сечение Б - Б нафиг. 5,Матрица содержит собирающую зону 1,которая переходит в формующую зону 2, апоследняя - в прессовальный канал 3,5 с 15 зо э 5 30 3, 4 О 45 55 верхнюю часть 4, в которой расположены регулировочная резьбовая втулка 5 и шарниры 6, и нижнюю часть 7, где расположены конусообразные сменные втулки 8 с углами при...
Пресс-гранулятор кормов
Номер патента: 1158374
Опубликовано: 30.05.1985
Авторы: Ахматов, Бондарева, Полищук
МПК: B30B 3/06
Метки: кормов, пресс-гранулятор
...установленная между направляющими щитками); на фиг. 3 - разрез Б-Б на фиг.2(разрез направляющей лопатки плоскостью, перпендикулярной оси симметрии матрицы),Внутри кольцевой матрицы 1 уста новлено водило 2, на котором закреплены своими осями прессующие ролики 3 и рама 4, на которой закреплены направляющие щитки 5. Между каждой парой направляющих щитков 5 располо жена направляющая лопатка б, шарнирно установленная на оси 7. Болты 8 скрепляют ось 7 и направляющие щитки 74 25. На оси 7- установлены упоры 9,которые опираются на направляющиешитки 5, а также упругие элементы 10в виде пружин кручения, имеющих опорус одной стороны на раму 4, а с другой - на направляющую лопатку 6. Выпуклая поверхность лопатки 6 покрытаслоем антифрикционного...
Брикетный пресс
Номер патента: 1172483
Опубликовано: 15.08.1985
Авторы: Капитонов, Некрашевич
МПК: A01F 15/00, B30B 3/06
...Корректор Е. РошкоТираж 743 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор А. Ревин За каз 4927/2Изобретение относится к сельскохозяйственному машиностроению, в частности к механизации процессов приготовления кормов в животноводстве.Цель изобретения - автоматическое регулирование зазоров между прессующими роликами и матрицей,На фиг. 1 изображен брикетный пресс; общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А - А на фиг. 2.Брикетный пресс содержит кольцевую матрицу 1 с радиально расположенными в ней каналами, прессующие ролики 2 с прикрепленными к ним грузами 3. Ролики с грузами соединены...
Матрица брикетного пресса
Номер патента: 1172484
Опубликовано: 15.08.1985
Авторы: Коршунов, Рузгас, Серулявичус
МПК: A01F 15/02, B30B 3/06
Метки: брикетного, матрица, пресса
...для получения кормовых брикетов.Цель изобретения - снижение затрат труда при ремонте матрицы и упрощение конструкции пресса.На фиг. 1 изображена матрица брикетного пресса; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 2.Матрица брикетного пресса содержит боковые кольца 1, накладки 2 на кольца, расположенные между ними перегородки 3, образующие каналы 4, вставки 5 с клиновидными частями 6, примыкающими к перегородкам, и хвостовиками в виде дугообразных сегментов 7. В боковых кольцах 1 со стороны накладок 2 выполнены концентричные углубления 8, в которые установлены сегменты 7 вставок 5,На рабочей поверхности 9 сегментов 7 щ 0 вставок 5 с внутренней стороны матрицы по всей...
Матрица пресс-гранулятора
Номер патента: 1192710
Опубликовано: 23.11.1985
Авторы: Гельман, Подколзин, Рузгас
МПК: A01F 15/00, B30B 3/06
Метки: матрица, пресс-гранулятора
...ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к сельскохозяйственному машиностроению, в частности к прессам-грануляторам для кормов.Цель изобретения - повышение долговечности матрицы пресс-гранулятора. На фиг.изображена рабочая поверхность матрицы, вид сверху; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - то же, каждый стык стенок конических углублений и прессовальных каналов выполнен по дуге окружности; на фиг. 4 - матрица в варианте, когда на каждом стыке стенок конических углублений и прессовальных каналов выполнена фаска, образованная конической поверхностью, ось которой наклонена относительно оси прессовального канала на угол, не превышающий угла наклона оси конического углубления; на фиг. 5 - вид Б на фиг. 4...
Брикетный пресс
Номер патента: 1230536
Опубликовано: 15.05.1986
МПК: A01F 15/00, B30B 3/06
...и повышение надежности работы пресса.На фиг,1 схематически изображен брикетный пресс, общий вид; на фиг,2 - разрез А-А на фиг.1; на фиг3 - разрез Б-Б на фиг.1; на фиг.4 - разрез В-В на фиг,1; на фиг,5 - схема расположения направляющих лопаток по всей длине окружности внутренней поверхности матрицы аБрикетный пресс содержит неподвижную кольцевую матрицу 1 с радиальными каналами 2, расположенное внутри матрицы вращающееся водило 3 с вальцами 4, На водиле 3 перед каждым прессующим вальцем 4 с обеих сторон рабочей поверхности матрицы 1 закреплены две направляющие лопатки 5 и 6. Направляющие лопатки 5 установлены перед рабочей поверностью матрицы, а лопатки 6 эа ней, при 30536 3чем лопатки 6 расположены относительно лопаток 5 со...
Матрица пресс-гранулятора
Номер патента: 1253489
Опубликовано: 30.08.1986
Авторы: Коршунов, Подколзин, Рузгас
МПК: A01F 15/00, B30B 3/06
Метки: матрица, пресс-гранулятора
...У тель Л . ПаньковВерес Корр 9 Подп ого комитета ССС ний и от крытийРаушская наб., д. жгород, ул. Проек Редактор С. ЛисинаЗаказ 46493 ектор Т. Колисное ВНИИПИ по 113035, М Филиал ППП4/5ная,Изобретение относится к сельскохозяйственному машиностроению, в частности к прессам-грануляторам. используемым в сельскохозяйственном производстве.Цель изобретения - повышение долговечности матрицы.На фиг. 1 схематически изображена рабочая поверхность матрицы, вид сверху; на фиг. 2 - разрез А - А на фиг. 1 (вторая часть предкамеры образована участком коническои поверхности); на фиг, 3 - то же,10 вторая часть предкамеры образована участком тороидальной поверхности.Матрица пресс-гранулятора содержит корпусс цилиндрическими прессовальными каналами 2, на...
Матрица пресс-гранулятора
Номер патента: 1253815
Опубликовано: 30.08.1986
Авторы: Ахматов, Бондарева, Овдиенко, Полищук, Соколов
МПК: A01F 15/00, B30B 3/06
Метки: матрица, пресс-гранулятора
...к ельскохозяйственному машиностроению, в частности к оборудованию для гранулирования кормов, и может быть использовано в комбикормовой промышленности и сельском хозяйстве.Цель изобретения - повыш ние прочности гранул.На чертеже изображен прессующийканал матрицы, поперечное сечение,Прессуюший канал, выполненный вматрице 1, состоит из входной полости 2, цилиндрической формующей части 3, имеющей диаметр Всопряженкой с ней вьходной ;:ороидальнойполости ч с максимальным диаметроми радиусом образующей Р.,Матрица пресс Грянуляторя работает следующим образом,Корм, поступающий между матрицейи роликами на чертеже не показаныпериодически проталкивя.ется в входную полость 2 прессующих каналовЗдесь происходит подпрессовка корма.Затем корм...
Пресс-гранулятор
Номер патента: 1287780
Опубликовано: 07.02.1987
Авторы: Бородин, Бородина, Полищук
МПК: A01F 15/00, B30B 3/06
Метки: пресс-гранулятор
...2 выполнен канал, состоящий из подводящего 5, охлаждающего 6, отводящего 7 участков. На конце отводящего участка 7 установлена форсунка 8. Кроме того, в оси 2 выполнен канал 9 для смазки.Пресс-гранул ятор работает следующим образом.Комбикорм или травяная мука поступает под прессующий ролик, который, вращаясь, продавливает массу через матрицу, в результате чего образуются гранулы комбикорма или травяной муки. При вращении ролика вода поступает в подводящий участок 5 канала, затем в охлаждающий участок 6, где, скапливаясь, охлаждает ось 2 и подшипники 1. После этого через отводящий участок 7 канала и форсунку 8 нагретая вода разбрызгивается в комбикорм. Выполнение оси с каналом ведет к охлаждению подшипников, установленных на оси....
Матрица пресс-гранулятора
Номер патента: 1407441
Опубликовано: 07.07.1988
Авторы: Киреев, Местюков, Некращевич
МПК: A01F 15/00, B30B 3/06
Метки: матрица, пресс-гранулятора
...111 материал постепенно расширяется. В зоне 17 происходит повторная подпрессовка материала до формы сечения зоны, определяющей размер готового продукта. 1 ил.1407441 пониженное сопротивление со стороныстенок матрицы 1, в результате чегопроисходит его расширение и полноеснятие остаточных напряжений. Далеепрессуемый материал проталкиваетсяв зону 17, в которой происходит повторная подпрессовка материала до формы сечения калибрующей зоны 7, которая определяет размер готового продукта. Формула изобретения Составитель Л,ПаньковТехред Л.Сердюкова редактор А.Мотыль Корректор И.Муска Заказ 3231/2 Тираж 661 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москза, Ж, Раупская наб д, 4/5...
Способ получения брикетов и гранул
