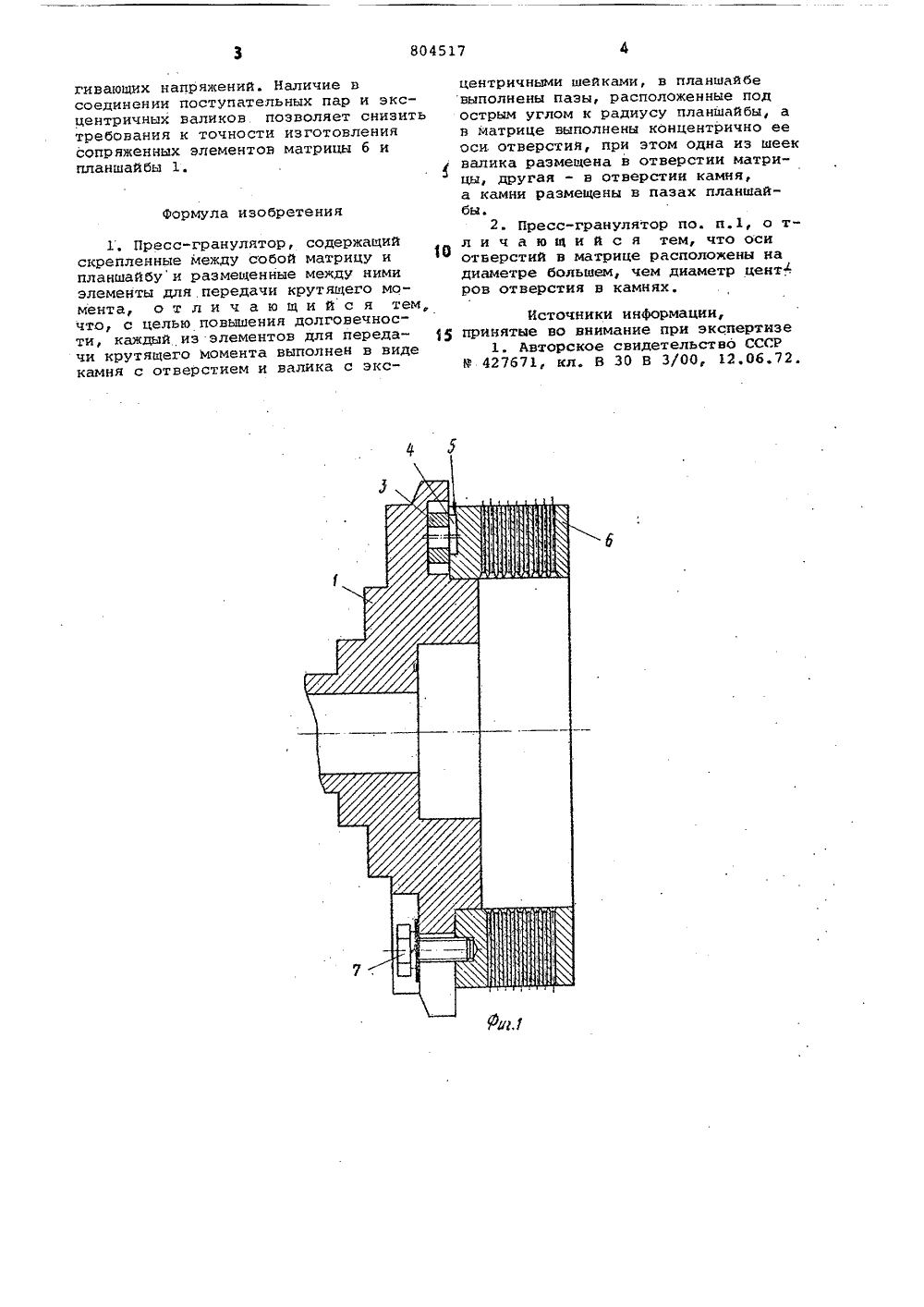

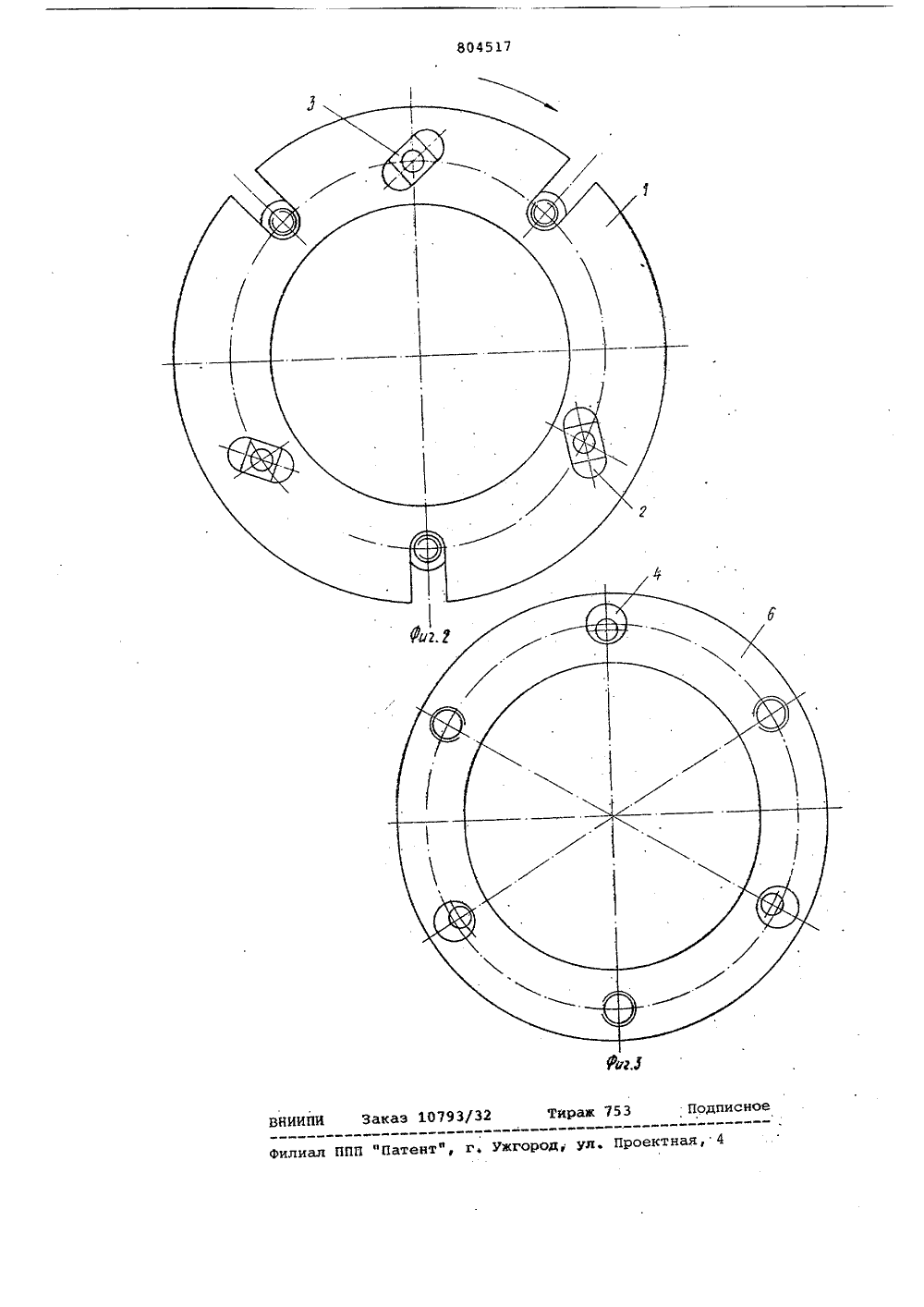

Пресс-гранулятор

Номер патента: 52279

Опубликовано: 01.01.1937

Авторы: Зверев, Мирошниченко

МПК: B24B 5/48

Метки: волочильных, матрицах, отверстий, разделки, станок

...разрезом станка для разделки отверстий в волочильных матрицах и фиг. 2 - вид его спереди.Победитовая волочильная матрица 7 закрепляется в патроне 2, который может подаваться вверх поступательным движением по направляющим 3 вращением гайки 4, Разделка производится иглой 5, заточенной по фасону очка. Патрон б с закрепленной в нем иглой 5 получает поступательно- возвратное движение от эксцентрика. Патрон б двойным конусом Морзе укреплен во внутренней втулке 8, способной несколько перемещаться в наружной втулке 9, которую ведет эксцентрик. Пружина 1 О поднимает иглу при обратном ходе, а пружина 71, помещенная между внутренней о и наружной 9 втулками, является амортизатором, позволяя игле остановиться, когда она упрется в победит, несмотря...

Номер патента: 386773

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B28D 1/14

Метки: камне, отверстий, сверления

...роторе двигателя с возможностью .продольного перемещения, причем на выходном конце колонковой трубы смонп ирована кольцевая фреза.На чертеже изображено предложенное устройство, общий вид и вид по стрелке А,В полом роторе 1 электродвигателя 2 установлена колонковая труба 3 с буровой коронкой 4 и наружной спиральной нарезкой б, которая заключена у входа в двигатель 1 во втулку б с внутренней резьбой.На выходе коловковой трубы 3 расп на кольцевая фреза 7 для выборкиция в вертикальном отверстии камня, димая,в двикение колонковой трубой исключения доступа образующегося ш пыли внутрь двигателя на выходе у лено лабиринтовое уплотнение 8.Вращением полого ротора 1 после пуска электродвигателя 2, колонковая труба 3 с буровой коронкой 4...

Номер патента: 1082475

Опубликовано: 30.03.1984

Авторы: Большаков, Селютин, Чернявский

МПК: B01J 2/20

Метки: гранулятора, матрицы, отливок, преимущественно, прессующего, прессующий, термической, узел, узла, чугунных

...З,БД Мп 0,4-0,6," М 8 0,06-0,08 ф Ре остальное, с радиальными отверстиями, расположенную в матрице траверсу с прессующнми роликами, выполненными из легированной стали с твердостью, превышающей твердость матрицы, и установленными на траверсе с возмож-, ностью вращения, ролик имеет твердость в 1,38-1,8 раз больше твердости матрицы.Согласно способу термической обработки чугунных отливок, преимущественно матрицы прессующего узла гранулятора, включающему нагрев до 920-930 С, выдержку и охлаждение в масле, нагретом до 70-80 С в течение 7-10 мин, отпуск при 275-300 С с выдержкой 1,5-2,0 ч и последующее охлаждение, охлаждение при отпуске ведут в диспергированном водном аэрозоле. Матрицу выполняют иэ высокопрочного чугуна с шаровидным...

Номер патента: 1110406

Опубликовано: 30.08.1984

Авторы: Коршунов, Подколзин, Попов, Уваров

МПК: A01F 15/00

Метки: гранулятора, кормов, матрица

...изготовлено,например, из листового материалавыштамповкой отверстий каналов. В результате выполнения во внутреннемкольце каналов с большим поперечнымсечением, чем во внешнем кольце,в месте сопряжения колец в каждомканале образуется кольцевой уступ,на котором во время работы матрицызадерживается часть материала. Этотматериал задерживается также и углублениями канала и постепенно затвердевает, чФо обеспечивается его длительным пребыванием в зоне высоких давлений и не образует прочной связис материалом, поступающим в каналпрессования, обладающим гораздоменьшей прочностью, В результатевоздействия поступающего материала 40на материал, задерживаемый уступоми углублениями, канал приобретаетформу, оптимальную для поступленияматериала...

Номер патента: 1158090

Опубликовано: 30.05.1985

Авторы: Гуобис, Коршунов, Подколзин, Попов

МПК: A01F 15/00

Метки: гранулятора, кормов, матрица

...тем, что в матрице гранулятора кормов, выполненной в виде двух концентрически расположенных и соединенных крепежными элементами наружного несущего кольца с упором и сменного внутреннего кольца, а также зажимного кольца с крепежными болтами, причем в наружном несущем и сменном внутреннем кольцах выполнены радиальные каналы, с внешней стороны сменного внутреннего кольца в рабочей зоне матрицы выполнены углубления, в которых установлены вкладыши с вмонтированными в них с натяжением электропроводами, расположенными в торцовой и боковых поверхностях вкладышей параллельно их оси,Электропровода включены в цепь светового индикатора.На фиг, 1 изображена матрица гранулятора, кормов; на фиг. 2 - то же, поперечный разрез,Матрица содержит наружное...
