B30B 15/30 — подача материала к прессам

Номер патента: 197490

Опубликовано: 01.01.1967

Авторы: Гун, Захаров, Симонов

МПК: B21D 43/08, B30B 15/30

Метки: валковой, кривошипному, подачи, прессу, привод, эксцентриковому

...шаг подачи заготовки.На чертеже изображена схема привода.0 На конце приводного вала 1 закреплен кривошип 2, в котором установлен винт 3. На винте помещена гайка 4, жестко связанная с тягой 5, передающей движение подающим валкам. На одном из концов винта жестко за креплена звездочка (или шестерня) б, Надвинтом по обе стороны расположены пальцы 7 и 8, связанные с механизмом 9 отсчета ходов пресса. Один из пальцев находится в рабочем положении.0 При повороте вала пресса на один оборотзвездочка занимает верхнее положение и при этом входит в зацепление с пальцем. Последний поворачивает звездочку, а вместе с ней и винт вокруг его оси на заданную часть оборо та, Гайка перемещается вдоль винта на соответствующий шаг, причем, если в...

Номер патента: 199080

Опубликовано: 01.01.1967

Авторы: Атш, Кашинова, Конторович

МПК: B21D 43/08, B30B 15/30

Метки: выполнения, операций, пресс, разделительных

...предлагаемый пресс, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - кинематическая схема пресса.Заготовка 1 (обечайка с технологической пластиной, приваренной на ее торце) подается 20 на позицию обрезки пластины при помощи вращающихся валков 2 и 8 с перекрещивающимися осями, приводимых во вращение от маховика 4 пресса через редукторы б, валы б и 7 и смонтированных в подпружиненных 25 кронштейнах 8 и 9. Валки выполнены поворотными относительно осей 10, 11, параллельных осям валков, от закрепленных на кривошипном валу 12 кулачков 18 через толкатели 14 и рычаги 15. 30 Г 1 ри замыкатши торцом обечайкн и краем технологическон пластины электрических контактов 1 б, размещенных на столе 17, опускается ползун 18 с верхним ножом 19,...

Номер патента: 199735

Опубликовано: 01.01.1967

МПК: B28B 13/02, B30B 15/30

Метки: допрессовочного, заготовок, подачи, пресса, стол

...этого сжатый воздух выпускается нзпневмозажимов, в результате чего заготовкии камни освобождаются от защемления. Рамапод действием пневмоцилиндра возвращаетсяв исходное положение,25 Устройство для подачи заготовок на столдопрессовочного пресса, включающее раму с чО пневмозажимамн, перемещаемую на роликах Известны устройства для подачи заготовок на стол допрессовочного пресса, включающие раму с пневмозажимами, перемещаемую на роликах по направляющим, и гидропривод,Цель изобретения - устранить трение между заготовками и столом. Достигается это тем, что направляющие установлены на столе пресса и выполнены с углублениями, расположенными на расстоянии, равном расстоянию между роликами,На фиг. 1 показано описываемое устройство, вид...

Номер патента: 199814

Опубликовано: 01.01.1967

Авторы: Волгоградский, Карпушкин

МПК: B21D 43/08, B30B 15/30, B65H 20/04 ...

Метки: подачи, полос

...сидящей на одной оси с обгонной муфтой.На фиг, 1 показано предлагаемое устройство в трех проекциях и его положение относительно штампа; па фиг. 2 - то же, вид 25 сверху и разрез по А - А.Устройство содержит фрикционные ролики 1, установленные на ползушке 2, расположенной в пазах корпуса 3 и имеющей установочное перемещение вдоль этих пазов посредст- ЗО вом пружины 4 и рукоятки 5. В ползушке 2 смонтированы ось б и сидяш,ая на ней шестерня 7, находящаяся в зацеплении с зубчатой рейкой 8, обгонная муфта 9 и шестерня 10, которая находится в зацеплении с двумя шестернями 11, сидящими на общих осях с роликами 1. Поворотом рукоятки 5 ролики прижимаются к полосе 12. Вращение роликам передается клином 13, укрепленным в верхней части штампа 14...

Номер патента: 200436

Опубликовано: 01.01.1967

Авторы: Сомов, Уральский, Филиппов

МПК: B30B 15/30

Метки: механизм, подачи, слитков

...9. ложен щаются шты изооретения редм механизм подач кому прессу, состо кой для удержания ремещения ползун щей станине, отлич предохранения его важи слитка в ко лены подпружинен Зависимое от авт. свидетельствааявлено 01,1 т,1966 ( 106596625-27 ПриоритетОпубликовано 29.Л.1967. Бюллетень1 Механизмы подачи слитков к горизонтальным гидравлическим прессам, состоящие из ползуна с головкой для удерживания слитка, цилиндра для перемещения ползуна, смонтированных на общей станине, известны.Предложенный механизм подачи отличается от известного тем, что в головке ползуна установлены подпружиненные штыри, предохраняющие .механизм от поломок при заталкивании слитка в контейнер.1На фиг. 1 изображен описываемый механизм, общий вид; на фиг, 2 -...

Номер патента: 200567

Опубликовано: 01.01.1967

МПК: B30B 15/30

Метки: 200567

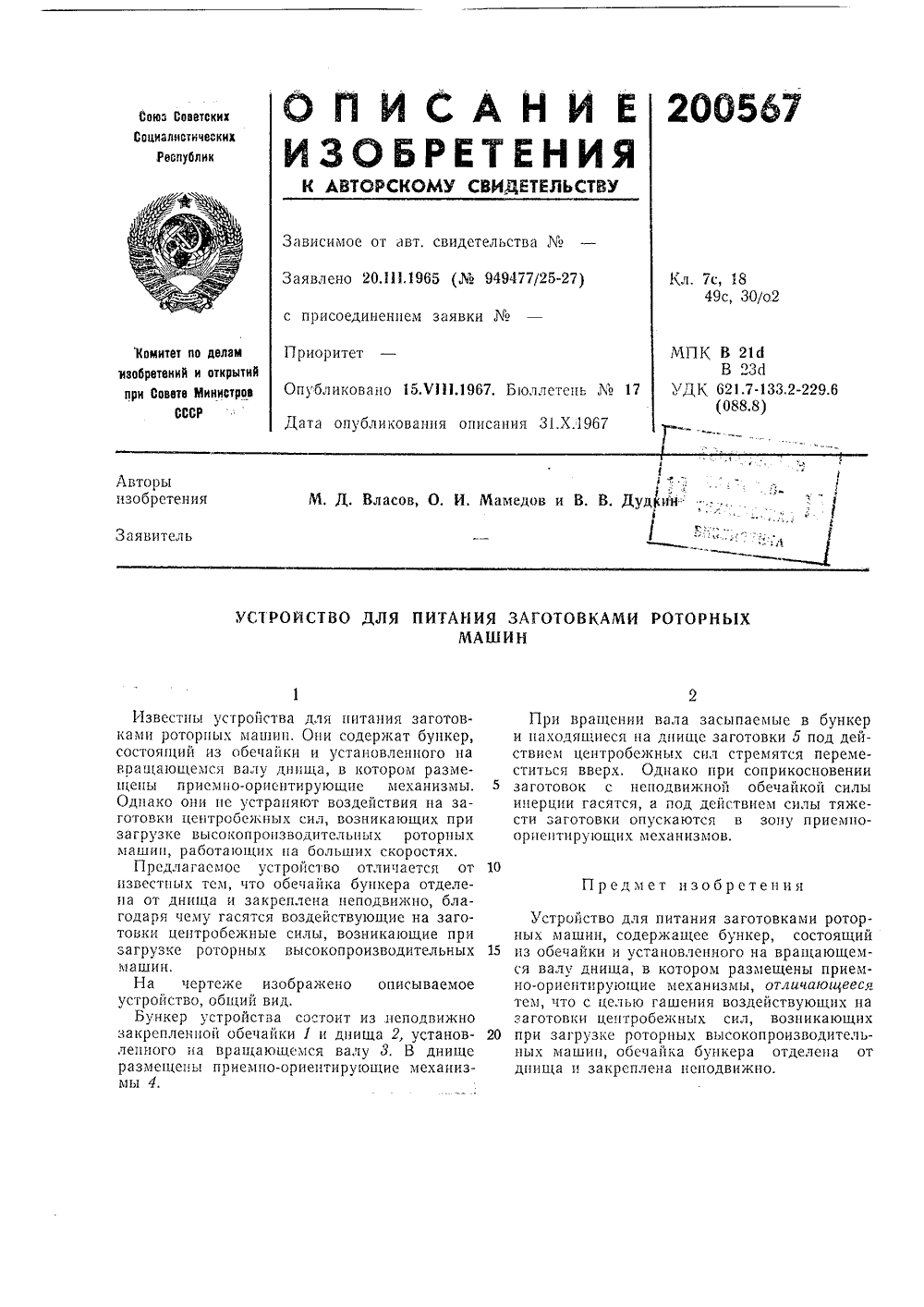

...бункера отделена от днища и закреплена неподвижно, благодаря чему гасятся воздействующие на заготовки центробежные силы, возникающие при загрузке роторных высокопроизводительныхмашин.На чертеже изображено описываемое устройство, общий вид,Бункер устройства состоит из неподвижно закрепленной обечайки 1 и днища 2, установленного на вращающемся валу 3. В днище размещены приемно-ориентирующие механизмы 4. При вращении вала засыпаемые в бункери находящиеся на днище заготовки 5 под действием центробежных сил стремятся переместиться вверх, Однако при соприкосновении 5 заготовок с неподвижной обечайкой силыинерции гасятся, а под действием силы тяжести заготовки опускаются в зону приемпоорпентпрующих механизмов. Устройство для питания заготовками...

Номер патента: 200568

Опубликовано: 01.01.1967

Автор: Центральное

МПК: B21D 43/14, B30B 15/30, B65H 23/00 ...

Метки: 200568

...двум эталонам, каждый из которых соответствус кранцем предсльиомк отклонению размеров заготовки. Эталоны поочередно устапаплпваются между упорами, после чего 20 соответствующий контакт вращением регулировочпого винта 8 пли 9 подводится до сопри;(основс 1 шя с конта.том передаточного рычаГя дяпКя, Моъ 1 епт касания определяется по сигнальной лапше. 1-1 апряжспцс к контактам 25 датчика подается в момент прохожденияфлажком Ю зоны бсскоптактного конечного выключателя 11.,11 ля возможности работы пресса на х"- стом ходу или в период наладки (т, е.30 заготовки) па пульте управления прсдусрен выключатель (не обозначен), отключающий приспособление для контроля.Подача заготовок в зону обработки, а также вынос их из штамповочного...

Номер патента: 201317

Опубликовано: 01.01.1967

Авторы: Бараб, Бершак, Замут, Остреров, Специальное, Урман

МПК: B21D 43/06, B30B 15/30, B65H 1/06 ...

Метки: заготовки, зону, обрабатывающегоустройства, отделения, подачи, рабочую, стопы

...в процессе ее перемещения.Предложенная установка позволяет произ- дить отделение заготовки от стопы и переещение в рабочую зону с изменением ее положения.Достигается это тем, что в направляющих между магазином и рабочей зоной обрабаты. вающего устройства выполнены косые срезы, образующие У-образный паз, переходящий в пижисй своей части в щель, а шибер снабжен подпружиненным толкателем, установленным ниже плоскости перемещения заготовок для подачи последних в рабочую зону обрабатыдающего устройства,На чертеже показан общий вид предлокепной установки в 3-х проекциях.Установка содержит магазин 1 с уложенными в нем заготовками 2, шибер 3, в нижней части которого размещен подпружиненный толкатель 4, основание б с закрепленными иа нем...

Номер патента: 201318

Опубликовано: 01.01.1967

Автор: Сергеев

МПК: B30B 15/30, B65H 3/06, B65H 3/42 ...

Метки: листа, отделения, пакета

...длиной плеч, взаимодействующих с копиром, неподвижно закрепленным иа каретке и обеспечивающим вылет собачек за поверхиость диска на величину, равную толщине отделяемого листа, причем сам копир снабжен механизмом установочного перемещения, обеспечивающим изменение угла между рабочей поверхностью копира и вертикальной осью.На фиг. 1 изображен общий вид устройства; на фиг. 2 - механизм разделения листов; на фиг. 3 - положение стола для за. грузки его пакетом листов.Как показано на фиг. 1 устройство содержит поворотный стол 1 для загрузки пакета листов 2, каретку 3 с закрепленным на нем вращающимся дискэм 4, постоянно прижимаемых к пакету 2 грузом б.Как показано на фиг. 2 механизм разделения листов состоит из каретки 3 с вращающимся диском...

Номер патента: 201897

Опубликовано: 01.01.1967

Авторы: Аржанов, Семенов, Хренов, Чернышов

МПК: B21D 43/10, B30B 15/30

Метки: грейферное, подающее

...Происходит сведение линеек 7,Для разведения линеек служат кулачки 8, которые поворачивают рычаги 10, Рычаги 10 упираются своими выступами в рычаги 9 и поворачивают их в обратную сторону. Происходит разведение линеек. Все рычаги на оси 4 сидят свободно, а кулачюи б и 8 приведены к общей ступице и посажены на вал 3 на шпанках. Рычаги 9 служат также для вывода тяг 13 за пределы пресса,Кронштейны двуплечих рычагов 12 крепятся на станине пресса у самого оюна.Для получения минимального угла поворота грейферных линеек 7 оси вращения относительно пер едвижной каретки 14 должны. Березина Техред Т. П, Курилко ректоры: Е. ф. Полионова и И. Л. Кириллова едакт Заказ 3456/5ЦНИИПИ Комитета по Подписное овете Министров СССРТипография, пр. Сапунова, 2...

Номер патента: 202698

Опубликовано: 01.01.1967

Автор: Изоб

МПК: B30B 15/30, B30B 7/04

Метки: многопоточная, роторная

...28 в столбики для выдачи их из рабочего ротора.На нижнем конце вала 7 жестко посажены барабан 29 и блок 30 гидравлических цилиндров, в смиловых цилиндрах 31 которого помещены поршни 32. В направляющих гнездах барабана 29 расположены подвижные штоки 33 и 34, несущие на себе соответственно пуансоны 35 и Зб (или в зависимости от вида заготовки другой инструмент, необходимый для выполнения операции). Штоки 33 получают возвратнопоступательное движение от пазового кулачка 37, установленного в стантине, штоки 34 перемещаются вниз кулачком 38, а вверх - поршнями 32. Каждый силовой цилиндр 31 каналом 39 связан с плоским распределительным устройством. Это устройство содержит накладку 40, прикрепленную к нижнему торцу блока гидравлических...

Номер патента: 202862

Опубликовано: 01.01.1967

Авторы: Бухер, Трофимов, Центральное, Чижов

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: заготовок, зону, подачи, пресса, рабочую

...движение шестернями 4 и 5; сидящими на валу б. Этот же вал используетсякак опора для войлочных смазывающих роликов 7. Линейки 2 размещены между ролика.ми,Листовая заготовка 8 подается на линейкипневмоприсосами. При ходе линеек впередупоры 9, установленные на линейках, толкают заготовку между смазывающими роликами и передают ее на направляющие 10, которые крепятся к кронштейну, установленномуна раме 1.10 Плоскость задающих линеек расположенанесколько выше плоскости направляющих 10.При ходе линеек назад заготовка снимаетсяс них съемными защелками (на фиг. не показаны) и остается на этой промежуточной15 позиции. При следующем ходе линеек вперед, последние своими толкателями 11, прикрепленными к передним концам...

Номер патента: 204966

Опубликовано: 01.01.1967

Авторы: Агейков, Постное, Технологическое

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: rotobok, захвата, зоиу, листовых, перемещения, пресса, рабочую

...захватйый орган,посредством повороти ееея тем, что, с целью ния толстолистовых за ритов, рычаги выпол ческтл установленных т ду собой посредствоперемещения зону пресса,связанный с ых рычаговвозможностиотовок боль ены в видерубок и сое- захватного Ф1Известно устройст,о для захвата и перемещения заготовок в раоочую зону пресса, содержащее захватный орган, связанный с приводом че"ез поворотные рычаги.Недостаток устройств известной конструкпил состоит в том, что они не обеспечиваютеозможность перемещения толстолистовых заготовок больших габаритов.Предложенное устройствоного недостатка за счет того, 10,1 олнены в виде телескопическизахват жнены между соб" оРгааа.На чертежГ аваемого устрои о пажен вид с"тьа.15 чески становл ержит две пары...

Номер патента: 205524

Опубликовано: 01.01.1967

Авторы: Семенов, Чекалов

МПК: B21D 43/00, B30B 15/30

Метки: механизм, подачи

...толкателей, закрепленных на рычаге поперечной подачи, взаимодействующем с копиром, смонтированным на основании,Такое выполнение устройства обеспечиваег повышение точности подачи,На фиг. 1 - 5 показано предлагаемое устройство,Устройство работает следующим образом, Стеклошайбу 1 помещают в обойму 2 с направляющим конусом 3, смонтированную на рычаге поперечной подачи 4. Рычаг поперечной подачи 4 приводится в движение с помощью силового цилиндра 5 до упоров б, при этом обойма 2 оказывается на оси прессования, а при дальнейшем движении штока силового цилиндра б сжимается пружина 7, закрепленная на штоке цилиндра б. При этом ролик 8 рычага продольной подачи 9, установленного на рычаге поперечной под т ает на копир 10, рычаг 9 пов...

Номер патента: 205799

Опубликовано: 01.01.1967

Автор: Кузнецов

МПК: B30B 15/30, B30B 7/04

Метки: многопоточная, роторная

...стержнями 81 возвратно-поступательные движения. Во время хода вверх захваты стержни 81 каждого ползуна 83 нанизывают на себя удачно встретившиеся гильзы 88 и подводят ихк своим барабанам 91. Вмонтированные в каждый барабан 91 постоянные магниты 92 притягивают этц гильзы к себе, При дальнейшем вращении рабочего ротора 2 захваты 81 отходят вниз и ролик 97 вступает во взаимодействие с профилем кулачка 87, в результате чего рычаг 96 совершает качательные движения вокруг оси 90, а закрепленная на нем ведущая собачка 94 осуществляет прерывистый поворот барабана 91. Притянутые к нему гильзы 88 при этом заходят в трубчатый лоток 80, и поочередно снимаясь этим лотком с магнитов 92, спускаются по нему в питатель 26, а из последнего затем...

Номер патента: 206531

Опубликовано: 01.01.1968

Автор: Мебель

МПК: B30B 15/30, B65H 1/04, B65H 1/22 ...

Метки: листов, подавателя, стол

...подаватель в общем виде; на фиг. 2 - то же, разрез по А - А; на фиг, 3 - механизм фиксации плиты, разрез по Б - Б фиг. 2; на фиг. 4 - опора качения, разрез по В - В фиг, 2; на фиг. 5 - верхняя плита в зафиксированном положении.Стол подавателя листов представляет собой основание 1, подвешенное на цепях 2 к подъемному механизму (на чертеже не обозначен). На столе на шариках 3, смонтированных в обоймах 4, установлена плита 5. Обоймы 4 соединены между собой и с основанием 1 пружинами б, В основании 1 на оси 7 смонтирован эксцентрик 8, обеспечивающий при повороте рукоятки 9, закрепленной на этой льно основаотнос им образом. под действием жение загруз 8 при незаную подводятобозначены), двух взаимно, и поворотомна поверхсвязанного с ельно...

Номер патента: 206984

Опубликовано: 01.01.1968

Авторы: Стратий, Черепов

МПК: B21J 13/08, B30B 15/30

Метки: инструмента, подачи, пресса, пространство, рабочее

...В передней своей части штанга несет инструмент - прошивное кольцо 13, которое имеет возможность поворачиваться вокруг своих цапф 14. К одной из 30 них прикреплена вилка 15, которая при движении штанги с кольцом назад взаимодействует с пальцем б и поворачивает кольцо,Цапфы 3 находятся в подшипниках 1 б рамы 17, в которой смонтирован желоб 18, служащий для направления и транспортирования выдры в тару. На раме имеется опора 19.Устройство работает следующим образом. После осадки заготовки на пробке подвижная траверса поднимается вверх, освобождая место для прошивного кольца,При подаче сжатого воздуха в правую полость цилиндра его шток воздействует на шестерню 9, которая, перекатываясь по неподвижной рейке 7, выдвигает штангу 11 с рейкой 10...

Номер патента: 206985

Опубликовано: 01.01.1968

Автор: Зеленев

МПК: B21J 13/08, B23Q 7/08, B30B 15/30 ...

Метки: автоматической, подачи, прутков

...которого выключается привод загрузочной доски. Передача прутка с наклонного лотка 10 на подающие ролики 15, связанные между собой цепными псрсдачамп 1 б, производится при помощи пневматических цилиндров 17, штоки которых соединены с поворотными рычагами 18, сидящими на продольнои осп 19, и ползушек-отсекателсй 20. Последние, перемещаясь вверх, захватывают передний пруток, отсекая при этом все остальные, Пруток скатывается на подающие ролики, которые перемещают его к раскрытым тянущим роликам 21. Тянущие ролики получают постоянный привод через зуб чатую передачу 22, цепную передачу 23, черВЯ 1 цЙ )сдуктО) 1 у.)",1, 10 3 уЦ) Гу 2,) ц эгс 1- Р ОЕБ ЦГсТСЛ Ь 26,ПОД 71 О, С РО,; . г: СВ, Я 1 Ь:ГС;К;- ООЙ ЦСПЕ 1 Ь.)1 И Пс)СДс 1 Чс.11,...

Номер патента: 207202

Опубликовано: 01.01.1968

Автор: Дурандин

МПК: B21D 43/06, B30B 15/30

Метки: подачи, прессу, штучныхзаготовок

Номер патента: 207387

Опубликовано: 01.01.1968

Авторы: Басин, Лютерштейн, Проневич

МПК: B27D 3/00, B30B 15/06, B30B 15/30 ...

Метки: высокочастотная, загрузкой, склеивания, столярно-мебельных, челночной

...рабочего конденсатора заключены в экранировочную камеру, образованную снизу коробом каретки, сверху - корпусом прес са.На фиг. 1 схематически изображена предлагаемая установка, вид спереди; на фиг, 2 - то же, вид сбоку.Установка состоит10 клеильного пресса 1ратора 2.Клеильный пресс выполнен, например, спневматическим приводом в виде камеры д.Склеиваемые детали укладывают на плиты шаблоны, установленные на загрузочных каретках 4. Каретки закатываются в пресс по направляющим поочередно, то с одной стороны, то с другой, при помощи, например пневмопривода и цепных передач.20 В плитах-шаблонах имеются гнезда для установки деталей, а также упоры и фиксаторы для их крепления. Очередная каретка после закатывания в пресс поднимается нижней...

Номер патента: 207860

Опубликовано: 01.01.1968

Авторы: Назаренко, Шинкаренко, Экспериментальный

МПК: B21D 43/08, B30B 15/30, B65H 20/04 ...

Метки: ленточного, подачи, полосового

...общий вид устройства; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 2. Корпус 1 лен на кон К нему кре ния в его п казан) пол Палец полз одачи ала 2 ью певинта (не пги 4 ш головкице кривпится сазах под привода п ошипного в возможнос действием с пальцем омощью тя пресса. ремеще(не по- оказан), арнирно 30 ушки Известны устройства го и полосового мате пресса, содержащие н дающие валки, связан мощью шестерен, а че с приводом, содержащ с закрепленной на не и кинематически связ Валковая подача работает следующим образом. Смещением ползушки 8 головки привода относительно оси вращения - вала 2 - устанавливается определенный шаг валковой подачи. При вращении вала пресса движение от головки привода через тягу...

Номер патента: 208661

Опубликовано: 01.01.1968

Авторы: Кондратенко, Ордена

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: зону, ленточного, подачи, полосового, рабочую, штампа

...состоящемиз основания 8, верхней часги 9 и тормозныхколодок 10.Вдоль оси .подачи размещена тормознаяпланка 11, жестко закрепленная на корпусеподачи. Верхняя часть 9 ползуна, связаннаяс тормозными колодками 10, крепится к ос 15 нованию 8, этим обеспечивается торможениеползуна, а вместе с тем увеличивается жесткость штифтов 7 рычагов б.При рабочем ходе подающая каретка 8 снесущими пальцами движется в направлении,20 указанном стрелкой. В начале ее движенияползун, а следовательно и штифты 7 неподвижны, так как их удерживают тормозныеколодки 10 и планка 11. В результате полосазажимается симметричными относительно оси25 подачи рычагами б с силой, которую можнозадать тормозными элементами 10 и 11. Далее ползун с зажатой полосой 12...

Номер патента: 209395

Опубликовано: 01.01.1968

Авторы: Злотников, Кудр, Соловьев, Центральное

МПК: B21D 43/12, B30B 15/30, B65H 20/18 ...

Метки: зону, листового, подачи, рабочую, штампа

...снабжен пневматическим цилиндром, шток которого выполнен в виде зубчатой рейки, находящейся в зацеплении с установленной на неподвижном основании шестерней, связанной посредством цепной передачи с подающей кареткой. На чертеже схематически изображено описываемое устройство.Устройство содержит подающую каретку 1, перемещающуюся по направляющим 2. Привод каретки осуществляется от пневматического цилиндра 3 через шток-рейку 4 шестерню б и цепные передачи б и 7. Каретка снабжена подпружиненным упором 8, посредством которого листовой материал подается в рабочую полость штампа 9 до упора 10. 1-1 аправляющие расположены на раме 11, которая с одной стороны крепится шарнирно, а с другой - регулируется по высоте винтами 12. Устройство работает...

Номер патента: 210076

Опубликовано: 01.01.1968

Авторы: Дорошенко, Ткаченко

МПК: B30B 15/30, B65H 1/06, B65H 3/28 ...

Метки: ориентациидеталей, подачи, стопы

...деталей в магазине машины с однойстороны поддерживает постоянная опора 1, сдругой стороны - механизм отсекателя, выполненный в виде вертикального шнека 2,15 имеющий витки 3 и 4. Верхний виток 3 имеетпостоянный диаметр и выполняет в устройстведве функции - опоры стопы деталей с другойстороны, так как расположен напротивопоры 1, и отсекателя нижней детали,20 подаваемой на позицию маркировки. Виток 3 работает верхней плоскостью, Привращении шнека 2 виток 3 отсекает нижнююдеталь от всей стопы, обеспечивает начало поворота этой детали вокруг постоянной опоры 125 и удерживает оставшиеся детали в магазинемашины.Второй виток 4 осуществляет поворот детали из горизонтального положения в веркальное (в положение маркировки).30 При работе...

Номер патента: 211504

Опубликовано: 01.01.1968

Авторы: Кунилов, Медведев, Нащ

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: грейферное, подачи

...фланца и смонтированным на зажимной губке посредством каретки. При помощи кулачка, установленного на основании, каретка перемещается возвратно поступательно в направлении, перпендикулярном направлению подачи.Для предотвращения заклинивания тонких фланцев в зазоре между ориентатором и основанием на основании смонтирована наклонная в сторону подачи направляющая для подаваемых деталей, имеющая ширину, меньшую ширины детали. При перемещении тяги 4 кулачком 9, закрепленным на основании 8, в работу вводится подпружиненный ориентатор 10, взаимодействующий с одной из граней фланца б и смон тированный на зажимной губке 5 посредствомкаретки 11. Каретка перемещается возвратно-поступательно в направлении, перпендикулярном направлению подачи....

Номер патента: 212978

Опубликовано: 01.01.1968

Авторы: Кожевников, Свеженцев

МПК: B21C 23/32, B21D 43/10, B30B 15/30 ...

Метки: 212978

...смонтированных на поворотном барабане 4 двух зажимных губок, одна 5 из которых закреплена на нем неподвижно, а другая б подпружинена и 15 выполнена поворотной на оси 7 под действиемнеподвижного копира 8. Губка б захватывает очередную заготовку и, отводя собачку 8, переносит ее к рабочей позиции. При этом отсекатель 9, закрепленный на губке б, предот вращает перемещение других заготовок полотку 2.Зажатая губками заготовка при вращениибарабана попадает в ванну О с технологиче.ской смазкой, оборудованную теплообменным 25 устройством (на чертеже не обозначено),Далее заготовка подается на рабочую позицию. Здесь в нее вводится пуансон 11, установленный на барабане 4 и перемещающийся параллельно его оси при помощи упоров (на З 0 чертеже не...

Номер патента: 218111

Опубликовано: 01.01.1968

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: автоматической, ленточного, подачи, полосового

...хвостовиком 4. Основными частями устройства являются каретки 5, связанные между собой тягой б. Привод кареток осуществляется клином 7, закрепленным на верхней плите, При рабочем ходе ползуна пресса клин перемещает каретки, воздействуя на связанный с нимиролик 8. При ходе ползуна пресса вверх каретки возвращаются в исходное положениедвумя пружинами 9.Каретки снабжены прижимными элементами 10, смонтированными на стержнях 11,Стержни снабжены пружинами 12, один конецкоторых закреплен на стержне, другой на при 10 жимном элементе. На конце каждого стержня 11 установлено стопорящее фиксирующееприспособление, выполненное в виде зубчатого колеса 13, взаимодействующего с подпружиненной собачкой 14,15 В начале рабочего хода ползуна пресса...

Номер патента: 218112

Опубликовано: 01.01.1968

Авторы: Вортман, Куписк, Лисицкий

МПК: B30B 15/30, B65H 3/16, B65H 5/16 ...

Метки: заготовокот, листовых, отделения, стопы

...7 шарнирносвязан рычаг 9, вращающийся вокруг оси 10.5 Свободный конец рычага 9 с помощью пружины 11 связан с рычагом 12, вращающимся вокруг оси 18. На оси 10 вращается также рычаг 14, на конце которого установлен выключатель 15, контактирующий со специальным 10 упором 1 б рычага 9, Другой конец рычага 14связан планкой 17 с рычагом 12. На концах рычагов 12 и 14 установлены вращающиеся ролики 18.Устройство работает следующим образом, 15 После подъема листа 4 из стопы 1 присосами 8 и подхвата его электромагнитами 2 включается привод предохранительного механизма.При этом шток рабочего цилиндра движется к цилиндру, поворачивает рычаг 9 по часовой 20 стрелке и через планку 17 поворачивает рычаг 14. Пружина 11 рассчитана таким образом,...

Номер патента: 218644

Опубликовано: 01.01.1968

Автор: Немов

МПК: B23Q 7/02, B30B 15/30

Метки: ротор, транспортный

...уста новлен с возможностью ограниченного осевого перемещения в стакане, размещенном в барабане, и взаимодействует с установленным на неподвижном основании копиром при помощи пружины, расположенной между хво стовиком ползуна и дном стакана, а каждыйстакан взаимодействует с другим неподвижным копиром и стянут пружиной, закрепленной на барабане. Известны транспортные роторы, содержащие поворотный барабан, в радиальных пазах которого размещены ползуны с захватами.Цель изобретения - сохранить ориентацию изделия в процессе транспортировки.Для этого каждый ползун свободно установлен с возможностью ограниченного осевого перемещения в стакане, размещенном в барабане, и взаимодействует с установленным на неподвижном основании копиром при...

Номер патента: 218799

Опубликовано: 01.01.1968

Автор: Владыкин

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: автоматической, владыкина, листового, подачи

...подвижные зажимные клещи 4 и управляется при помощи пневмопривода б, связанного с валом пресса. Внутри пневмоцилиндра 8 перемещается поршень, выполненный из двух входящих одна в другую втулок б и 7 со смещенными относительно оси торцовыми отверстиями 8 и 9 для прохода воздуха, сообщающимися с атмосферой через надпоршневую полость А посредством клапана 10, установленного в трубопроводе пневмопривода б.Отверстие 9 во внутренней втулке 7 мень 10 щего размера, чем отверстие 8 в наружнойвтулке б. Шток 11 пневмоцилиндра смонтирован эксцентрично относительно поршня.Работает устройство следующим образом.Подача листового материала в пресс про 15 исходит при движении его ползуна от середины хода вверх и до середины хода вниз. В этовремя клапан 10...
