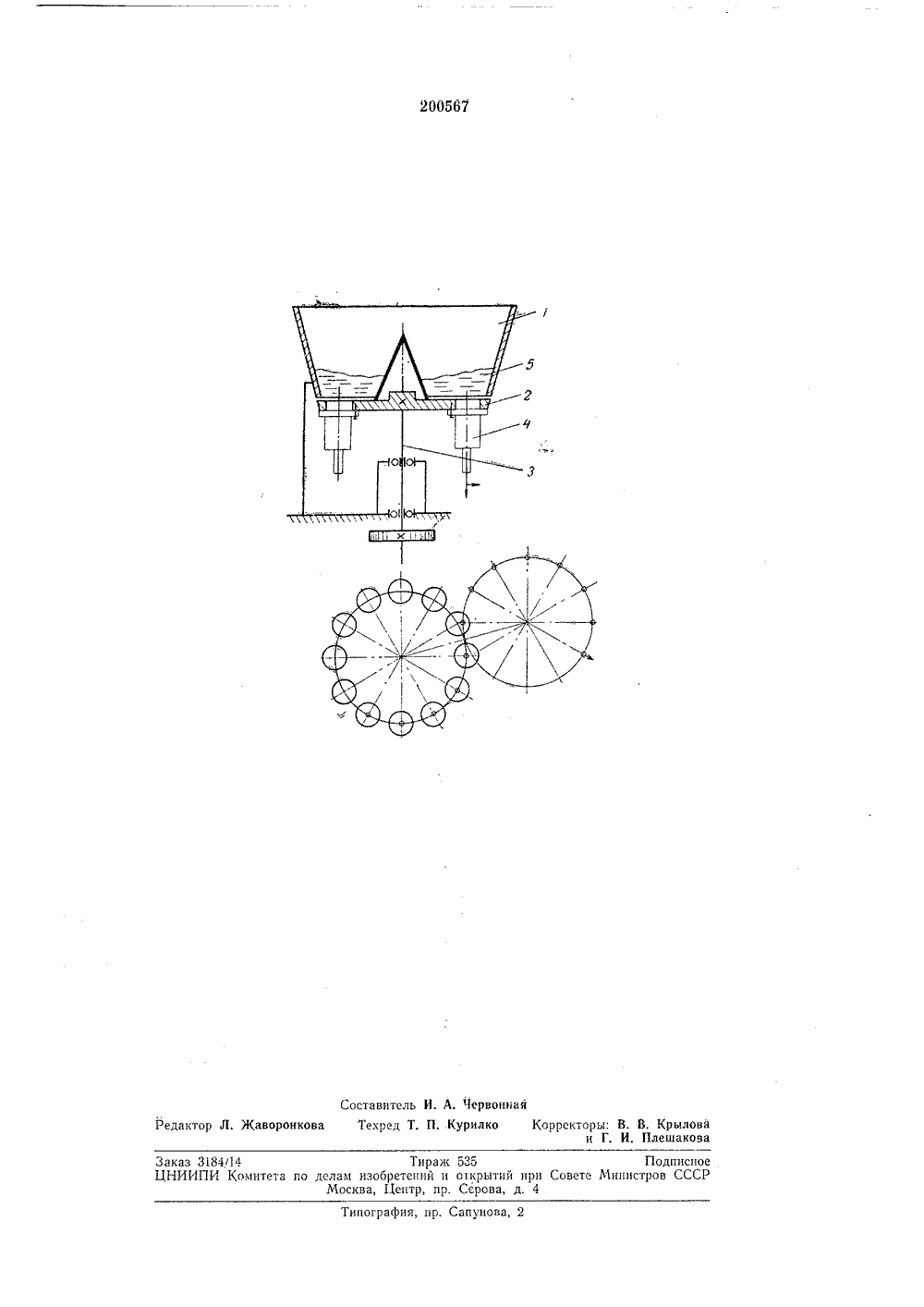

20 О 567 Сова Советских Социалистических РесптбпикКомитет по делам иаобретеииЯ и открытиЯ при Совете Министров СССРс Авторыизобретения Заявитель УСТРОЙСТВО ДЛЯ ПИТАНИЯ ЗАГОТОВКАМИ РОТОРНЫХ МАШИНПредмет изобретения Известны устройства для питания заготовками роторпых машин. Они содержат бункер, состоящий из обечайки и установленного на вращающемся валу днища, в котором размещены приемно-ориентирующие механизмы, Однако они пе устраняют воздействия на заготовки центробежных сил, возникающих при загрузке высокопроизводительных роторпых машин, работающих на больших скоростях,Предлагаемое устройство отличается от известных тем, что обечайка бункера отделена от днища и закреплена неподвижно, благодаря чему гасятся воздействующие на заготовки центробежные силы, возникающие при загрузке роторных высокопроизводительныхмашин.На чертеже изображено описываемое устройство, общий вид,Бункер устройства состоит из неподвижно закрепленной обечайки 1 и днища 2, установленного на вращающемся валу 3. В днище размещены приемно-ориентирующие механизмы 4. При вращении вала засыпаемые в бункери находящиеся на днище заготовки 5 под действием центробежных сил стремятся переместиться вверх, Однако при соприкосновении 5 заготовок с неподвижной обечайкой силыинерции гасятся, а под действием силы тяжести заготовки опускаются в зону приемпоорпентпрующих механизмов. Устройство для питания заготовками роторных машин, содержащее бункер, состоящий 15 из обечайки и установленного на вращающемся валу днища, в котором размещены приемно-ориентирующие механизмы, отличающееся тем, что с целью гашения воздействующих на заготовки центробежных сил, возникающих 20 при загрузке роторных высокопроизводительных машин, обечайка бункера отделена от днища и закреплена неподвижно.200867 Составитель И. А. Червонная оронкова Техред Т. П. Курилко Корректоры: В. В, Крылов и Г. И. ПлешаковРедактор ипография, пр. Сапунова, 2 Заказ 3184,14 Тираж 525ЦНИИПИ Комитета по делам изобретений и открытий иМосква, Центр, пр. Серова, д. Подписное Совете Министров СССР

Смотреть

Заявка

949477

МПК / Метки

МПК: B30B 15/30

Метки: 200567

Опубликовано: 01.01.1967
