Установка для отделения заготовки от стопы и подачи ее в рабочую зону обрабатывающегоустройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

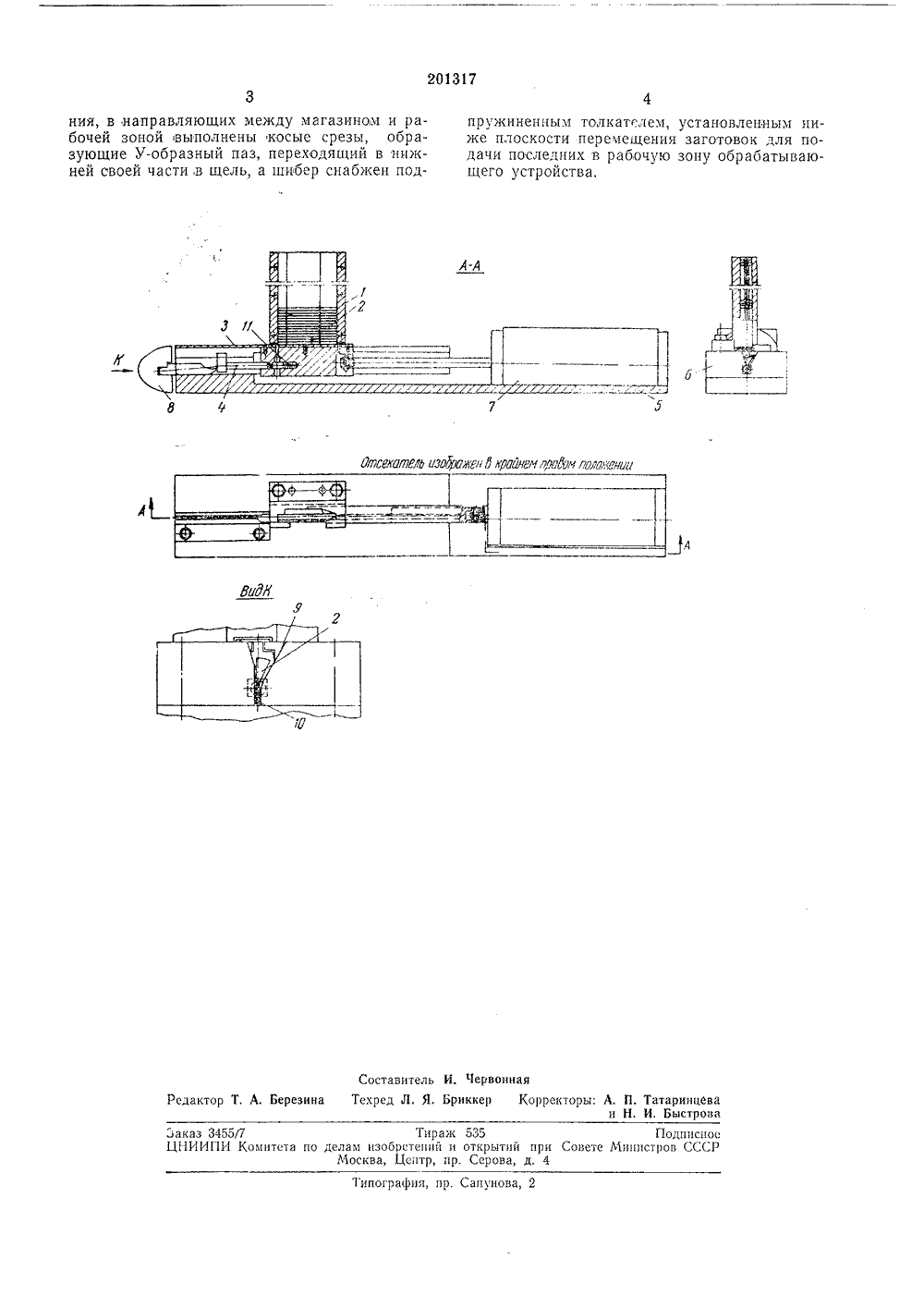

2 О 3337 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 30.1 Ъ.1965 ( 1006061/25-27) с присоединением заявкиПриоритетОпубликовано 08.1 Х.1967. Бюл Комитет по делам зобретений и открыти при Совете тлинистров СССРтень183. Х 1. 1967 Д 1( 621.983-229,8 -229.6 (088.8) ата опубликования описания Авторыизобретения б-Тарле, В. Е, Бершак, А. И. Замут, В. Н. Остре и Р, Л, Урмаи Специальное конструкторское бюро3Заявитель УСТАНОВКА ДЛЯ ОТДЕЛЕНИЯ ЗАГОТОВКИ ОТ СТОПЫИ ПОДАЧИ ЕЕ В РАБОЧУЮ ЗОНУ ОБРАБАТЫВАЮЩЕГОУСТРОЙСТВА во м зоб р етения ПредметУстановка для отд пы и подачи ее в раб щего устройства, с имеющий возможно тельного перемещени скости шибер, возде готовки для ее подач правляющим, отлича загрузки заготовки с елеиия загото очую зону обр одержащая сть возврат я в горизонта иствующий на и в рабочую з юиаяся тем, ч изменением вкн от сто- абатываютагазин и но-поступачьной плоторец заону по нато, с целью ее положеИзвестно устройство для отделения заготов ки от стопы и ее дальнейшего перемещения, содержащее шибер, служащий для подачи заготовки из магазина по направляющим в ра. бочую зону обрабатывающего устройства.Недостаток этого устройства состоит в том, что оно не обеспечивает изменение положения заготовки в процессе ее перемещения.Предложенная установка позволяет произ- дить отделение заготовки от стопы и переещение в рабочую зону с изменением ее положения.Достигается это тем, что в направляющих между магазином и рабочей зоной обрабаты. вающего устройства выполнены косые срезы, образующие У-образный паз, переходящий в пижисй своей части в щель, а шибер снабжен подпружиненным толкателем, установленным ниже плоскости перемещения заготовок для подачи последних в рабочую зону обрабатыдающего устройства,На чертеже показан общий вид предлокепной установки в 3-х проекциях.Установка содержит магазин 1 с уложенными в нем заготовками 2, шибер 3, в нижней части которого размещен подпружиненный толкатель 4, основание б с закрепленными иа нем направляющими планками б и гидроцилиндром 7, служащим для перемещения шибера 3. В направляющих между магазином 1 и рабочей зоной обрабатывающего устройства 8 выполнены косые срезы 9, переходящие в нижней своей части в щель 10. При переме щении шибера 3 влево, он выдвигает нижнюю заготовку из магазина 1 и перемещает ее по направляющим планкам б в сторону обрабатывающего устройства 8. Дойдя до срезов 9, выполненных в направляющих план ках б, заготовка 2 скользит по ним и поддействием собственного веса переворачивается, западая в щель 10. Торец подпружиненного толкателя 4 сдвинут относительно торца шибера 3, и следовательно, торца заго товки 2, 1 моменту изменения положения заготовки толкатель 4, перемещаясь вместе с шибером 3, упирается в торец заготовки 2 и досылает ее в рабочую зону обрабатывающего устройства 8,Подписное овете Министров СССРпогр а фи я, п р. С а пупов а, 2 ния, в направляюших между магазином и рабочей зоной выполнены косые срезы, образующие У-образный паз, переходящий в нижней своей части,в щель, а шибер снабжен под.заказ 3455/7 Тг ЦИИИПИ Комитета по делам изобретен Москва, Цсптрпружиненпым толкатслем, установленным ниже плоскости перемещения заготовок для подачи последних в рабочую зону обрабатывающего устройства,рагк 535й и открытий пргпр. Серова, д. 4
СмотретьЗаявка
1006061
М. Е. Бараб Тарле, В. Е. Бершак, А. И. Замут, В. Н. Остреров, Р. Л. Урман, Специальное конструкторское бюро
МПК / Метки
МПК: B21D 43/06, B30B 15/30, B65H 1/06, B65H 3/24, B65H 5/16
Метки: заготовки, зону, обрабатывающегоустройства, отделения, подачи, рабочую, стопы
Опубликовано: 01.01.1967
