B21C 37/14 — изготовление труб из двухслойного сплющенного материала

Машина для изготовления сварных двухслойных спиральных труб

Загрузка...

Номер патента: 119280

Опубликовано: 01.01.1959

Авторы: Елкин, Миляев, Поплавко, Финкель

МПК: B21C 37/12, B21C 37/14

Метки: двухслойных, сварных, спиральных, труб

...стенке 10 трубы, которая также сваривается спиральным швом из ленты 11, Ролик 12 из меди присоединен ко второму полюсу сварочного трансформатора и получает возвратно-поступательное движение от электродвигателя И через редуктор 14 и цилиндрические шестерни 1 б и 1 б. Сварочное давление создается грузом, расположенным на тележке 17, Упор 18 и клинья 19 и 20 обеспечивают подъем ролика 12 во время поворота валка 1 на один зуб при помощи цилиндра 3. Ролики 21 и 22, располо119280 женные на рычаге 23, предназначены для сварки наружной стенки 10 из ленты, Пружина 24 создает давление сварки. Рычаг 23 вращается при помощи хобота 25, электродвигателя 2 б, редуктора 27, шестерен 28 и 29, вала 80 и шестерни 31, сцепляющейся с венечной шестерней в...

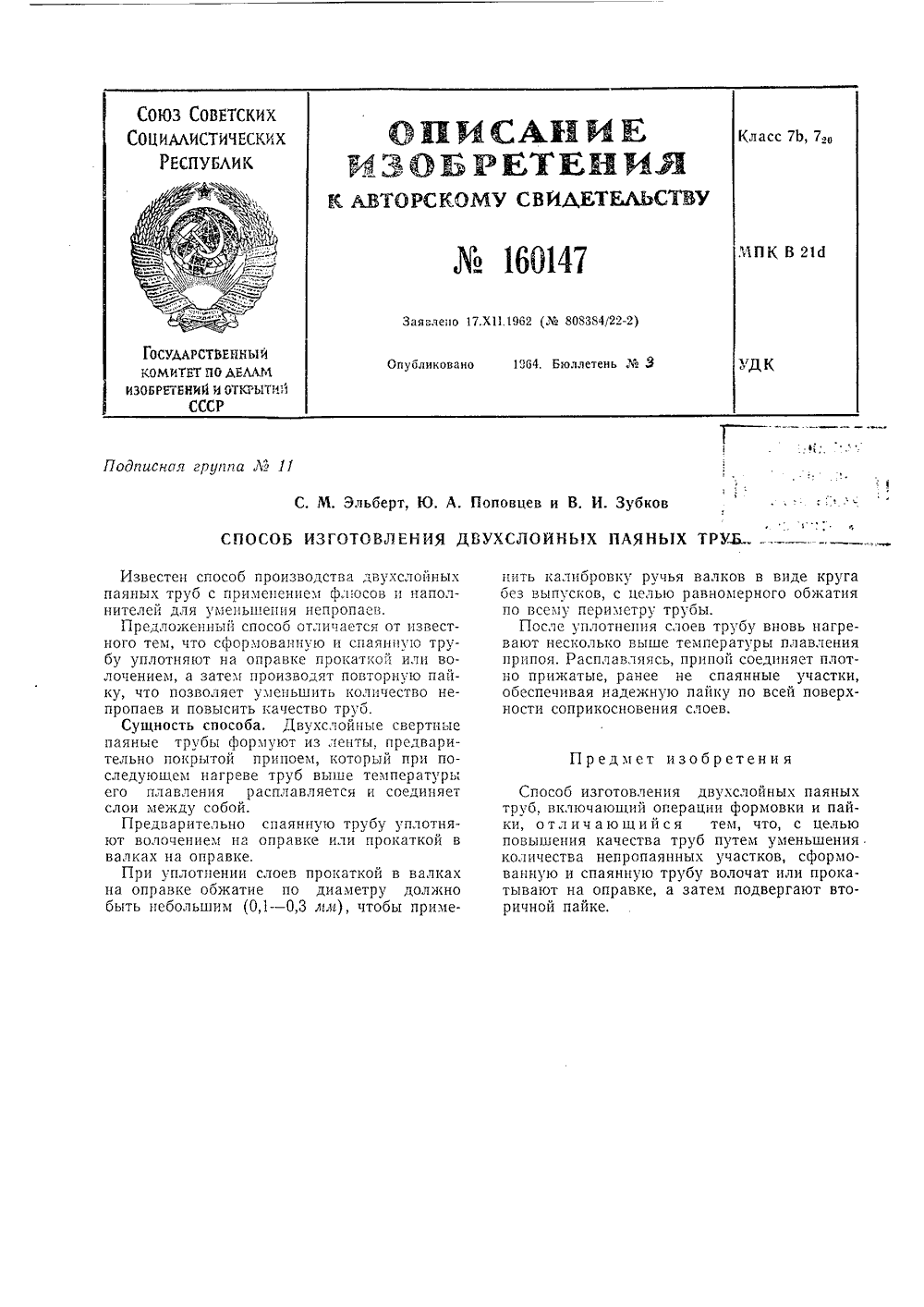

160147

Загрузка...

Номер патента: 160147

Опубликовано: 01.01.1964

МПК: B21C 37/14

Метки: 160147

...от известного тем, что сформованную и спаянную трубу уплотняют на оправке прокаткой или волочением, а затем производят повторную пайку, что позволяет уменьшить количество непропаев и повысить качество труб.Сущность способа. Двухслойные свертные паяные трубы формуют из ленты, предварительно покрытой припоем, который при последующем нагреве труб выше температуры его плавления расплавляется и соединяет слои между собой.Предварительно спаянную трубу уплотняют волочением на оправке или прокаткой в валках на оправке.При уплотнении слоев прокаткой в валках на оправке обжатие по диаметру должно быть небольшим (0,1 - 0,3 лм), чтобы применить калибровку ручья валков в виде круга без выпусков, с целью равномерного обжатня по всему периметру...

194484

Загрузка...

Номер патента: 194484

Опубликовано: 01.01.1967

МПК: B21C 37/14, C21D 1/26, F16C 33/04 ...

Метки: 194484

...способ, который отличается от известного тем, что на соединяемые поверхности трубок предварительно электролитически наносят тонкие слои меди, после чего эти поверхности подвергают наклепу, а затем производят холодную запрессовку с деформацией свинцово- бронзовой трубки и с последующим отжигом биметаллического соединения в пакете при температурах, не превышающих температуру плавления свинца.При изготовлении вкладыша на соединяемые поверхности стальной трубки и литой свинцово-бронзовой втулки электролитически наносят тонкий слой меди.Омедненные поверхности прокатывают стальным роликом в целях упрочнения, Затемзапрессовывают трубку из свинцовой бронзы вомедненную стальную трубку, при этом бронзовая трубка деформируется до 20%....

Способ изготовления плакированных труби прутков

Загрузка...

Номер патента: 217343

Опубликовано: 01.01.1968

Авторы: Арефьев, Гильденгорн

МПК: B21C 23/24, B21C 37/14

Метки: плакированных, прутков, труби

...загобуемой степенью неплакирующего слоя, 1 й размер ведут в наложном направлению чной заготовки,Способы изготовления плакированных труб и прутков, включающие операцию прессования плакированной промежуточной заготовки, известны.Отличие описываемого способа заключается 5 в том, что прессование плакированной промежуточной заготовки производят с требуемой степенью неравномерности толщины плакирующего слоя, а прессование на готовый размер ведут в направлении, противоположном 10 направлению прессования промежуточной за- ГОТОВКИ.Таким способом изготовляют трубы и прутки с более равномерной толщиной плакирующего слоя и высоким качеством поверхности, 15Предлагаемый способ изготовления плакированных труб и прутков состоит в том, что из...

Способ производства биметаллических ребристыхтруб

Загрузка...

Номер патента: 217344

Опубликовано: 01.01.1968

Авторы: Анисифоров, Кирпичников, Панфилов

МПК: B21B 27/00, B21C 37/14, B21C 37/20 ...

Метки: биметаллических, производства, ребристыхтруб

...из дисков переменного профилчающийся тем, что, с целью обеспеченой посадки наружной трубы на внув процессе прокатки, осуществляютное обжатие металла трубы во впадиду ребрами дополнительными дискарые имеют больший диаметр, меньшуну и меньший угол профиля, чемщие диски валков, и проходят с зазоду ребрами трубы. Известный способ производства биметаллических ребристых труб заключается в прокатке биметаллической заготовки тремя валками, набранными из дисков переменного профиля,Предложенный способ отличается тем, что для обеспечения плотной посадки наружной трубы на внутреннюю в процессе прокатки осуществляют радиальное обжатие металла трубы во впадинах между ребрами дополнительными дисками. Последние имеют боль ший диаметр, меньшую толщину...

Способ изготовления многослойньгх труб

Загрузка...

Номер патента: 241583

Опубликовано: 01.01.1969

Авторы: Воропаев, Гурь, Ишмаев, Кокорев, Миклашевич, Соломонидин, Ячменев

МПК: B21C 37/12, B21C 37/14, B23K 31/02 ...

Метки: многослойньгх, труб

...и сварки ленты по винтовой линии (винтовой шов);б) путем одновременной свертки и сварки пс образующей (продольный шов),В обоих вариантах в качестве первого слоя можно использовать цельнотянутые или любые сварные трубы, на которые как на оправку наворачивают ленту наружного слоя и сваривают по. винтовой или по образующей линии.Для осуществления качественной стыковки и сварки кромки должны быть чистыми, прямолинейными и параллельными. Поэтому ленту пропускают через протиры, режущую клеть и проводки (направляющие). Режущая клеть образует кромки и сообщает им прямолинейность и параллельность, а проводка вместе с режущей клетью обуславливает поступательное движение ленты. Лента движется поступательно при помощи толкающих роликов...

246299

Загрузка...

Номер патента: 246299

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Лессельрот, Русси, Специальным

МПК: B21C 37/14, B23K 20/22

Метки: 246299

...тем, что для устранения возникновения остаточных напряжений в сварных швах элементы основного и облицовочного слоев деформируют одновременно, соединяя их в процессе совместного сворачивания. о после того, г на друга и ы на заданнь 4 (например д 5), сварива ощие выполи орая деформ диус. Предмет изобретен0 Способ изготовле товок для крупнога стоящих из основно каждый из которых 15 один элемент, соеди ки, отличающийгя т ния возможности в напряжений в свари ного и облицовочно 20 новременно, соединя ного сворачивания.ия цилиндрических загооаритных конструкций, соо и облицовочного слоев, содержит по крайней мере ненных при помощи сварем, что, с целью устранеозникновени я остаточных ых швах, элементы основго слоев деформируют одя их в...

282280

Загрузка...

Номер патента: 282280

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Гщщп, Изотов, Крупин, Рощин

МПК: B21C 37/14, B21H 1/06

Метки: 282280

...готового изделия и при достижении внутренней поверхности наружной составляющей заготовке сообщают дополнительную деформацшо 20 - 30%.11 а чертеже показана схема осуществления предлагаемого способа.Заготовка, собранная пз двух колец: наружного - основного 1 и внутреннего - плакирующего 2 поступает в кольцепрокатный стан и прокатывается между внутренним 3 и наружным 4 приводными валками.Внутренняя поверхность (контактная) наружного кольца 1 подготавливается для соединения с плакпрующей нвружной поверхностью внутреннего кольца 2. Процесс деформации происходит по определенному закону и заканчивается, когда наружныи диаметр кольца 2 станет равным внутреннему диаметру холодного наружного кольца , играющего какбы роль матрицы, с учетом...

Пиотека iвсесоюзнаяпдтеитно-1 б и б;

Загрузка...

Номер патента: 302151

Опубликовано: 01.01.1971

Авторы: Раевский, Хармышев

МПК: B21C 37/14

Метки: iвсесоюзнаяпдтеитно-1, пиотека

...ребер жесткости; на фпг. 2 - узел Д ця фпг.1; на фиг. 3 - раздутая заготовка,Заготовка состоит из двух плоских металлических пластин 1 В прилагаемом варианте прямоугольной формы, сложенных вдвое и сваренных по периметру между собой. К одной из пластин приваривается штуцер 2 для нагнетания воздуха цлп воды. К обеим пластинам привариваются элементы 5 крепления ребер жесткости 4 (см. фцг, 1, а), либо по периметру создается ребро жесткости в виде раздуваемой тр 5 бы 5, заглх шсцпой по торцам (сх. фиг. 1,6). Далее к каждой пластине креп 51 тся цяпряВлл 1 опПе 6, прием 1 ждая цяпрявляощяя приваривается к пл 1 стпням кяж. дой своей гранью.Далее заготовка сворачивается в рулон и перевозится на место монтажа, где к ней перед раздуванием крепятся...

Способ изготовления трубопровода

Загрузка...

Номер патента: 395145

Опубликовано: 01.01.1973

МПК: B21C 37/14, B29C 49/22, B29C 63/14 ...

Метки: трубопровода

...ее по кромкам пахлссточпым швом.При налп юип трубной заготовки в виде плоскосварачиваемой трубы эта операция исключается. Под давлением воздуха с электропроводным газом трубную заготовку испытывают на герметичность установленной на платформе вакуум-камерой б, соединенной сгаллоидным течеискателем (на чертеже не показан). Испытанную на герметичность трубную заготовку изгибают системой роликов в продольном направлении в корытообразный двухслойный лоток 7.При дальнейшем передвижении платформы 3 лоток обертывают по спирали двумя накрест лежащими слоями несущих армированных изоляционных лент. При намотке лепт первый слой пропускают через ванну 8 с клеевым составом или мастиками из смол. Ленты наматываются на лоток под углом (примерно...
