Устройство для покусковой сортировки карбонатсодержащих руд

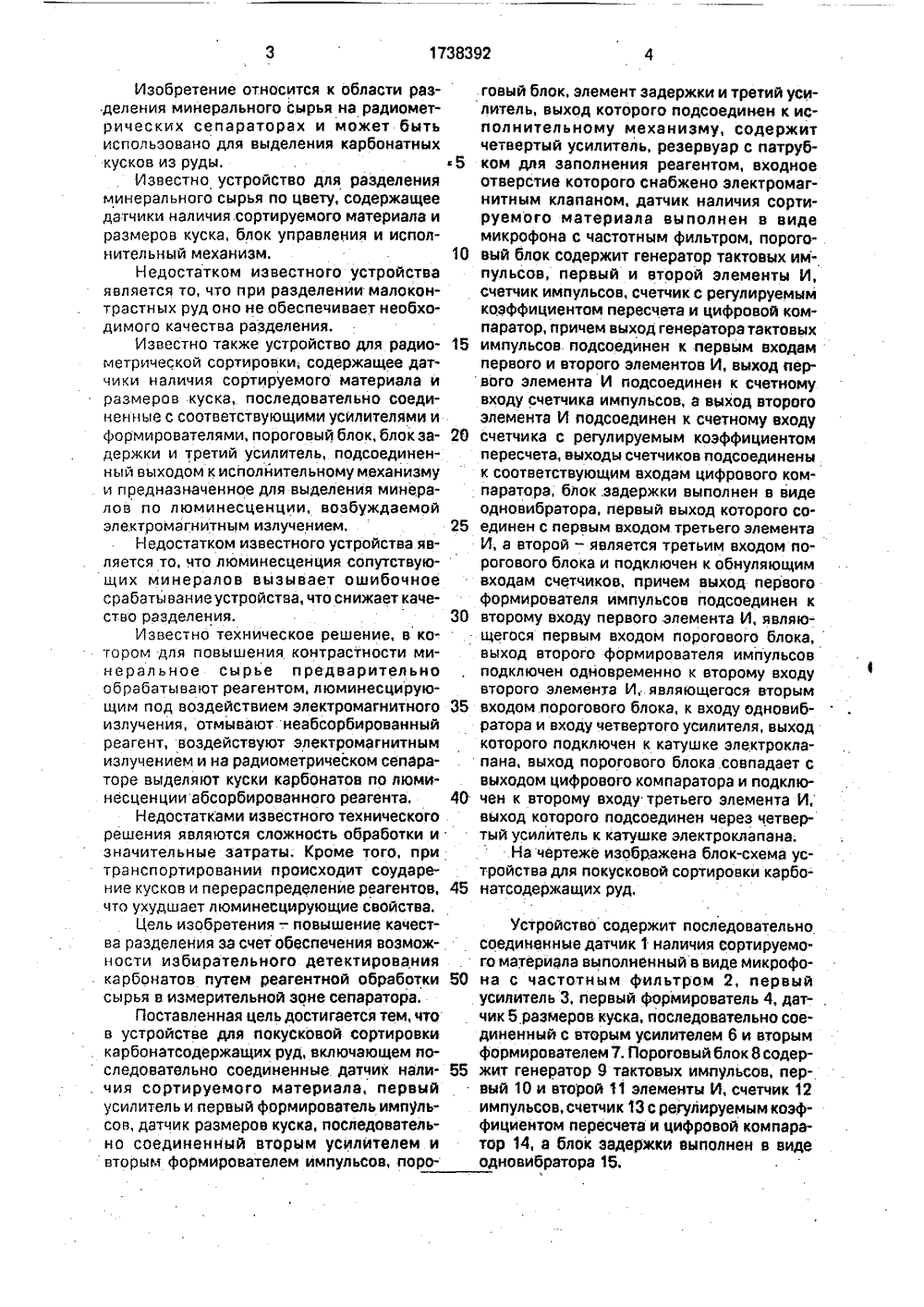

(51)5 В 07 С 5 ССРСАНИЕ ИЗОБРЕТЕНИ Ь Т ОМУ СВИ К АВТ итут вский, ОЙ СОРЩИИХ РУДасти раз- адиометГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ С 1(54) УСТРОЙСТВО ДВЯ ПОКУСКОВТИРОВКИ КАРБОНАТСОДЕРЖА(57) Изобретение относится к облделения минерального сырья на р рических сепараторах и может быть использовано для выделения карбонатных кусков руды. Сущность изобретения: устройство содержит датчик 1 наличия сортируемого материала, частотный фильтр 2, четыре усилителя 3,6,16,22, два формирователя 4,7, датчик 5 размеров куска, пороговый блок 8, генератор 9 тактовых импульсов, три элемента И 10, 11, 21, счетчик 12 импульсов, счетчик 13 с регулируемым коэффициейтом пересчета, цифровой компаратор 14; блок задержки в виде одмовибратора 15, катушку 17, электроклапан 18, патрубок 19. резервуар 20, 1 ил,1738392 кусков из руды 10 15 2 О 30 35 40 45 55 Изобретение относится к области раз.деления минерального сырья на радиометрических сепараторах и может быть использовано для выделения карбонатных Известно устройство для разделения минерального сырья по цвету, содержащее датчики наличия.сортируемого материала и размеров куска, блок управления и исполнительнь 1 й механизм,Недостатком известного устройства является то, что при разделении малоконтрастных руд оно не обеспечивает необходимого качества разделения.Известно также устройство для радио- метрической сортировки, содержащее датчики наличия сортируемого материала и размеров куска, последовательно соединенные с соответствующими усилителями и формирователями, пороговый блок, блок задержки и третий усилитель, подсоединенный выходом к исполнительному механизму и предназначенное для выделения минералов по люминесценции, возбуждаемой электромагнитным излучением, 25 Недостатком известного устройства является то, что люминесценция сопутствующих минералов вызывает ошибочное срабатывание устройства, что снижает качество разделения,Известно техническое решение, в котором для повышения контрастности минеральное сырье предварительно обрабать 1 вают реагентом, люминесцирующим под воздействием электромагнитного излучения, отмывают неабсорбированный реагент, воздействуют электромагнитным излучением и на радиометрическом сепараторе выделяют куски карбонатов по люминесценции абсорбированного реагента. Недостатками известного технического решения являются сложность обработки и значительные затраты, Кроме того, при транспортировании происходит соударение кусков и перераспределение реагентов,что ухудшает люминесцирующие свойства.Цель изобретения - . повышение качества разделения за счет обеспечения возможности избирательного детектирования карбонатов путем реагентной обработки сырья в измерительной зоне сепаратора.Поставленная цель достигается тем, что в устройстве для покусковой сортировки карбонатсодержащих руд, включающем последовательно соединенные датчик нали. чия сортируемого материала, первый усилитель и первый Формирователь импульсов, датчик размеров куска, последовательно соединенный вторым усилителем и вторым Формирователем импульсов, поро. говый блок, элемент задержки и третий усилитель, выход которого подсоединен к исполнительному механизму, содержит четвертый усилитель, резервуар с патрубком для заполнения реагентом, входное отверстие которого снабжено электромагнитным клапаном, датчик наличия сортируемого материала выполнен в виде микрофона с частотным Фильтром, пороговый блок содержит генератор тактовых им- пульсов, первый и второй элементы И, счетчик импульсов, счетчик с регулируемым коэффициентом пересчета и цифровой компаратор, причем выход генератора тактовых импульсов подсоединен к первым входам первого и второго элементов И, выход первого элемента И подсоединен к счетному входу счетчика импульсов, а выход второго элемента И подсоединен к счетному входу счетчика с регулируемым коэффициентом пересчета, выходы счетчиков подсоединены к соответствующим входам цифрового компаратора, блок. задержки выполнен в виде одновибратора, первый выход которого соединен с первым входом третьего элемента И, а второй - является третьим входом порогового блока и подключен к обнуляющим входам счетчиков, причем выход первого формирователя импульсов подсоединен к второму входу первого элемента И, являющегося первым входом порогового блока, выход второго формирователя импульсов подключен одновременно к второму входу второго элемента И, являющегося вторым входом.порогового блока, к входу одновибратора и входу четвертого усилителя, выход которого подключен к катушке электроклапана, выход порогового блока совпадает с выходом цифрового компаратора и подключен к второму входу третьего элемента И, выход которого подсоединен через четвертый усилитель к катушке электроклапана;На чертеже изображена блок-схема устройства для покусковой сортировки карбонатсодержащих руд. Устройство содержит последовательно соединенные датчик 1 наличия сортируемого материала выполненный в виде микрофона с частотным фильтром 2, первый усилитель 3, первый формирователь 4, дат- . чик 5 размеров куска. последовательно соединенный с вторым усилителем 6 и вторым формирователем 7. Пороговый блок 8 содержит генератор 9 тактовых импульсов, первый 10 и второй 11 элементы И, счетчик 12 импульсов, счетчик 13 с регулируемым коэффициентом пересчета и цифровой компаратор 14, а блок задержки выполнен в виде одновибратора 15,Первые входы первого 10 и второго 11.элементов И подсоединены к выходу генератора 9 тактовых импульсов, вторые входыэлементов И 10 и 11 являются первым ивторым входами порогового блока 8, соответственно подсоединены к выходам первого 4 и второго 8 формирователей, .выходпервого элемента И 10 подсоединен к счетному входу счетчика 12 импульсов, а второгоэлемента И 11 - к счетному входу, счетчика 1013 с регулируемым коэффициентом пересчета. Выходы счетчиков 12 и 13 подсоединены к соответствующим входам цифровогокомпаратора 14, выход которого совпадаетс выходом порогового. блока 8 и подсоединен к второму входу третьего элемента И 21,первый вход которого подсоединен к первому выходу одновибратора 15, а выход черезтретий усилитель 22 - к исполнительномумеханизму 23. 20Кроме того, выход второго формирователя 7 подсоединен к входу одновибратора15 и входу четвертого усилителя 16, выходкоторого соединен с катушкой 17 электроклапана 18, установленного на патрубке 19 25резервуара 20. Второй выход одновибратора 15 подсоединен к третьему входу порого- .вого блока 8, соединенному с обнуляющимивходами счетчиков 12 и 13 импульсов,Микрофон 1 обладает узконаправленной характеристикой, Датчик 5 размеров куска состоит из фоторезистора фС-Кб,который имеет в центре отверстие для прохождения света от установленного за нимисточника. При прохождении куска свет источника, прошедший сквозь отверстие в фоторезисторе, отражается от поверхностикуска и воспринимается фоточувствительной поверхностью датчика, Перед работойв резервуар заливается раствор соляной 40кислоты. Порог разделения задается переключением шести электродов для программирования коэффициента деления Кдел,счетчика 13 типовая микросхема К155 ИЕ 8). Схема обеспечивает 64 градации 45уставки порога от 1,56 до 98,43 с шагом1,56 о , что обеспечивает точность сортировки 0,8 о , .Устройство работает следующим образом. 50Куски руды выстраиваются по одномураскладчиком 24, Поступление куска в зонуизмерения регистрируется датчиком 5 размеров куска, и через усилитель 6 его сигналпоступает на формирователь 7. С выхода 55формирователя 7 через усилитель 16 сигналподается на катушку 17, электроклапан 18открывается, и по патрубку 19 из резервуара 20 на поверхность куска подается 10 ный раствор. соляной кислоты,При взаимодействии реагента с карбонатными участками обильно выделяется углекислый газ, их поверхность "вскипает",Процесс взаимодействия регистрируется направленным микрофоном 1, полезный сигнал выделяется частотным фильтром 2 и через усилитель 3 поступает на формирователь 4.Выходные сигналы формирователей 4 и 7 поступают на вторые входы первого 10 и второго 11 элементов И, открывая их для передачи импульсов генератора 9 тактовых сигналов на счетные входы счетчиков 12 и 13. Количество импульсов, набранное счетчиком 13, пропорционально длине куска, а счетчик 12 - протяженности карбонатных участков на поверхности куска. При прохождении куска через зону измерения цифровой компаратор 14 сравнивает количество сигналов, набранных счетчиками 12 и,13, и, если ЙзКдел.Й 12, то на его выходе формируется сигнал логической 1, где й 1 з, йц - количество импульсов, набранное счетчиками 12 и 13 соответственно пропорционально длине куска и протяженности карбонатных включений; Кдел. - пороговое содержание устанавливается с помощью дополнительных электродов счетчика 13,При выходе куска из зоны измерения включается одновибратор 15, схема которого собрана так, что он срабатывает только при переходе .входного сигнала с логической "1" на "0", что соответствует выходу. куска из зоны измерения. При поступлении на первый и второй входы третьего элемента И 21 соответственно сигналов с одновибратора 15 и цифрового компаратора 14 на его выходе формируется сигнал логической "1", который через усилитель 22 поступает на вход исполнительного механизма 23, при срабатывании которого кусок отклоняется в. левый приемный бункер 25. Если йз:Кдед.=812, то количество карбонатных включений меньше заданного порогового значения, сигналы на выходе цифрового . компаратора 14, третьего элемента И 21 и на входе исполнительного механизма 23 равны нулю, При этом кусок по инерции падает в правый приемный бункер 25. Вто- . рой выход одновибратора 15 обнуляет счетчики 12 и 13, возвращая схему в исходное состояние.В качестве усилителей 3 и 6 использованы микросхемы К 140 УД 8, формирователей 4 и 7 - компараторы напряжения К 521 САЗ, одновибратора 15 - микросхема 155 АГЗ, элементов И 10, 11, 21 и генератора тактовых импульсов 9 - микросхема К 155 ЛАЗ, счетчиков 12 и 13 - К 155 ИЕ 8, цифрового компаратора 14 - К 155 СП 1, усилители 16 и1738392 22 собраны на тиристорах КУ, в качестве исполнительного механизма использованы пневмоклапаны КВП,Преимуществом предлагаемого решения в сравнении с прототипом является повышение качества разделения. Составитель М. КитайскаяТехред М,Моргентал Корректор МШароши Редактор О. Головач Заказ 1955 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб,. 4(5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Формула изобретения Устройство для покусковой сортировки карбонатсодержащих руд, включающее последовательно соединенные датчики наличия сортируемого материала. первый усилитель и первый формирователь импульсов, датчик размеров куска, последовательно соединенный с вторым усилителем и вторым формирователем импульсов, пороговый блок, элемент задержки и третий усилитель, выход которого подсоединен к исполнительному механизму, о т л и ч а ющ е е с я тем, что, с целью повышения качества разделения за счет обеспечения возможности измерительного детектирования карбонатов путем реагентной обработки сырья в измерительной зоне радиометрического сепаратора, оно дополнительно снабжено четвертым усилителем, резервуаром с .патрубком, выходное отверстие которого снабжено электромагнитным клапаном, датчик наличия сортируемого материала выполнен в виде микрофона с частотным фильтрам, пороговый блок содержит генератор тактовых импульсов, первый и второй элементы И, счетчик импульсов, счетчик с регулируемым коэффициентом пересчета и цифровой ком паратор, причем выход генератора тактовых импульсов подсоеди нен к первым входам первого и второго элементов и выход первого элемента И .подсоединен к счетному входу счетчика импульсов, а выход второго элемента И подсоединен к счетному входу счетчика с 10 регулируемым коэффициентом пересчета,выходы счетчиков подсоединены к соответствующим входам цифрового компаратора; блок задержки выполнен в виде одновибратора. первый вйход,которого соединен с 15 первым входом третьего элемента И, а второй - является третьим входом порогового блока и подключен к обнуляющим входам счетчиков, причем выход первого формирователя импульсов подсоединен к второму 20 входу первого элементаИ, являющегоеяпервым входом порогового блока, выход второго формирователя импульсов подключен одновременно к второму входу второго элемента И, являющегося вторым 25 входом порогового блока, к входуодновибратора и входу четвертого усилителя, выход которого подключен к катушке электроклапана, выход порогового блока совпадает с входом. цифрового компарато ра и подключен к второму входу третьегоэлемента И выход которого подсоединен к входу третьего усилителя.
