B07B 13/00 — Сортировка твердых материалов сухими способами, не отнесенная к другим группам; сортировка изделий иная, чем с помощью косвенно-управляемых устройств

Номер патента: 1547869

Опубликовано: 07.03.1990

Авторы: Антонов, Васюнин, Роднов

МПК: B07B 13/00, B07B 7/083

Метки: вибросепаратор

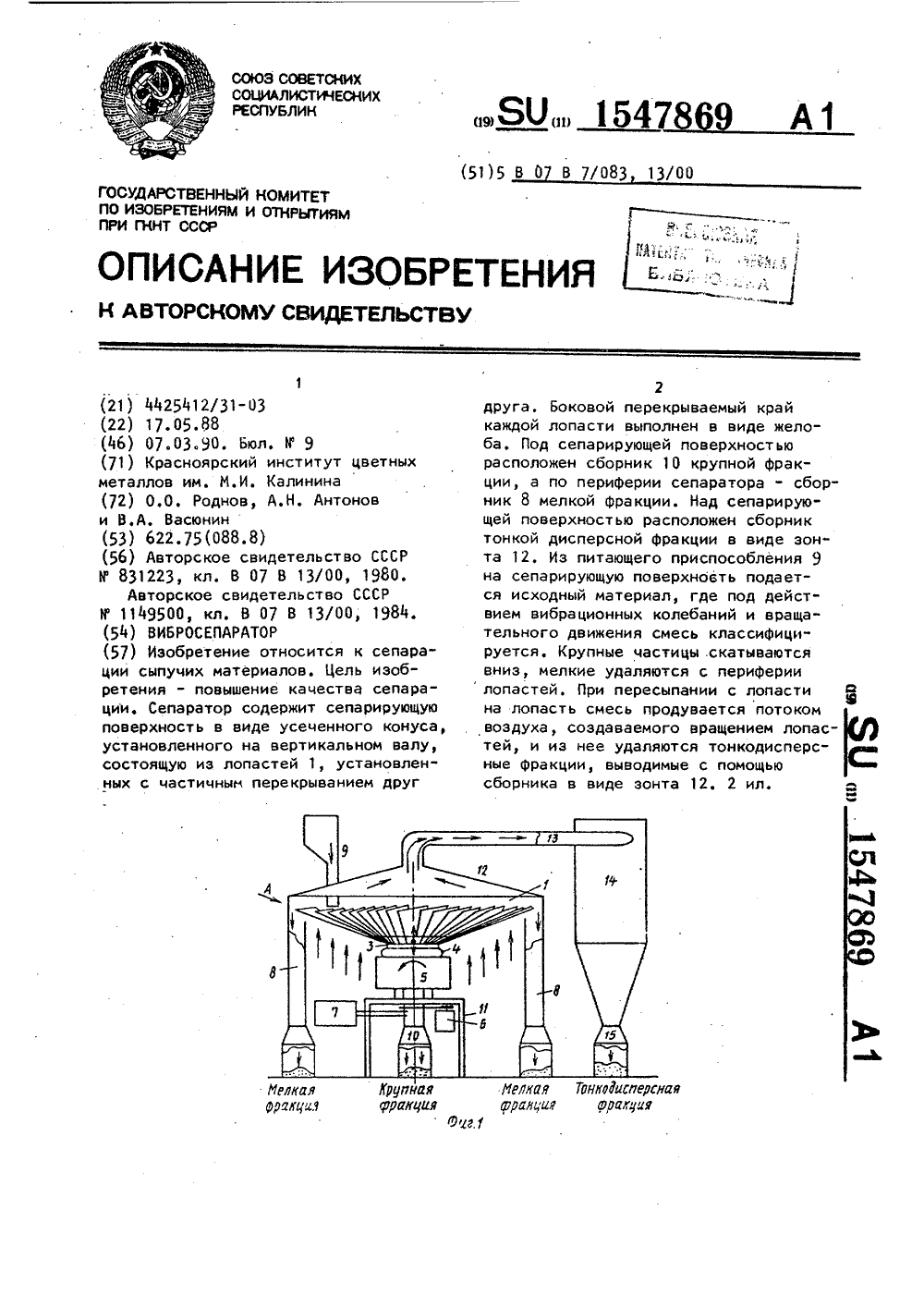

...движение вокруг вертикальной оси, Исходный материал иэ загрузочного приспособления 9 подается налопасти 1, где под действием сил вибрационных колеЬаний, вращательногодвижения материал классифицируется.Частицы мелкой фракции движутся по траектории вверх по лопасти 1 с одновременным пересыпанием с лопасти на лопасть; пока не достигнут приспособления 8. Частицы крупной фракциискатываются в нижнюю часть лопасти 1и по желобу 2, коническому основанию 3, через цилиндрическое отверстие в корпусе вибропривода 5 удаляются в сборник 10 крупной фракции,Вращательное движение лопастей сепарирующей поверхности создает вертикальный воздушный поток, который,проходя между лопастями, выдуваеттонкодисперсную Фракцию иэ пересыпающейся по лопастям мелкой...

Номер патента: 1549617

Опубликовано: 15.03.1990

Авторы: Богомолов, Гридасов, Заика, Козаченко, Паша

МПК: B07B 13/00

Метки: вибрационный, сепаратор

...смесь из питающего приспособления 3 подается на поверхность предварительного разделения в ф граничную зону участков с продолговатыми и круглыми отверстиями. Поступив на поверхность 2 смесь начинает разделяться, при этом более округлые семена перемещаются по площадке вниз, на участок с продолговатыми отверстиями, более плоские - вверх, на участок с круглыми отверстиями.На каж 1549617дом из участков происходит разделение семян по признаку делимости - размерам, т. е. более округлые семена, поступившие на нижний участок с продолговатыми отверстиями, разделяются по толщине, при 5 этом семена, толщина которых больше размера отверстия решета, идут сходом с нижней . кромки площадки разделения, а семена, имеющие толщину меньше размера...

Номер патента: 1551280

Опубликовано: 23.03.1990

Авторы: Бычков, Варламов, Литвин, Ломинадзе

МПК: A01D 46/00, B07B 13/00

Метки: затаривающее, машинам, плодоуборочным

...в порожнем контейнере 5, который расположен на рольганговой дорожке 6 плодоуборочной машины.Затариваюцее устройство 1 состоит из рабочего органа, который выполнен в виде канавок 7, образующих спиральную поверхность, причем прямая, проведенная через точки соединения канавок, образует угол р с горизонтальной плоскостью. При этом с целью снижения скорости спускаемого плода угол р уменьшается. Оптимальное соотношение угловнаходится в интервале 1,5 фд2,0. В центре загрузочного устройства 1 закреплен делитель 8.С целью снижения повреждений плодов при прохождении их по канавке путем предотвращения перехода плодов с одной канавки на другую радиус каждой канавки выполнен с переменным значением (фиг. 3). При этом радиус кривизны К...

Номер патента: 1553206

Опубликовано: 30.03.1990

Авторы: Богомолов, Завгородний, Заика, Козаченко

МПК: B07B 13/00

Метки: вибросепаратор, примесей, семян

...вид сверху.Сепаратор состоит из наклонной в продольном направлении фрикционной рабочей поверхности 1, вибровозбудителя 2, вибростола 3, который при помощи пружин 4 ,становлен на раме 5, отражательной фрикционной поверхности 6, установленной эквиисантно над поверхностью 1 и выполненной з виде бесконечной ленты, направление рабочего вращения которой перпендикулярно )продольной оси поверхности 1, механизмов 78 регулировки зазора между поверхностямии 6 и угла их наклона к горизонту и приспособления 9 для подачи ис кодного материала между поверхностями 1 я 6. Поверхности 1 и 6 установлены под углом а к горизонтали с подъемом в направлении действия вибровозбудителя 2. Привод вибровозбудителя 2 осуществляется т электродвигателя 10 переменного...

Номер патента: 1558514

Опубликовано: 23.04.1990

Авторы: Бабченко, Дринча, Кучер

МПК: B07B 13/00

Метки: зерновых, сепарации, смесей

...по изобретениям и открытиям при ГКНТ СССР13035, Москва, ЖЗ 5, Раушская наб., д. 415Производственно-издательский комбинат Патент, г. Ужгород, уя. Гагарина, 101 Изобрегенне относится к разделению зерновых смесей и может быть использовано в сельском хозяйстве, горной, химической промышленности, в промышленности строитсльных материалов, 5Цель изобретения - повышение эффективности сепарации за счет использования разности энергии подаваемых на разделение частиц.10На чертеже изображена схема устройства.Устройство вклочает бункер 1, под которым установлена разделительная поверхность 2 в виде вертикально установленной упругой пластины, закрепленной внизу, Верхняя часть пластинь выполнена изогну той и сбрезинена. По обеим сторонам пластины...

Номер патента: 1563586

Опубликовано: 07.05.1990

Автор: Ханс-Гюнтер

МПК: B07B 13/00, B65G 27/20

Метки: разделения, смеси, транспортирования, ценных

...вибратора 6 стороны транспортировки круглых тел 9 смещена в направлении транспортирования относительнопроекции центра 13 тяжести вибратора7 стороны транспортировки плоскихтел 10, Днище 5 лотка 3 установленонаклонно к стороне транспортировкикруглых тел и облицовано противодействующим скольжению и заглушающим шумы материалом 14,Неуравновешенность роторов вибраторов 6 и 7 различна,Устройство работает следующим образом.При включении вибраторов 6 и 7 снеуравновешенными роторами загруженная на лоток 3 смесь ценных материалов под действием вибрации начинаетперемещаться, Благодаря величинеобусловленногосмещения проекцийцентра тяжести вибратора 6 сторонытранспортировки круглых тел в на-правлении транспортированияотноситель 55но проекции...

Номер патента: 1569043

Опубликовано: 07.06.1990

Авторы: Бровцын, Волков, Коковин, Матвеев, Овсянников, Правдин, Сытник

МПК: B07B 13/00

Метки: обогащения, сухого

...Установка по п. 1, отличающаяся тем, что корпус снабжен отражающими экранами из теплоизоляционного материала, установленными по его периметру,ка 5. К верхней части корпуса контактно закреплена нижняя часть корпуса 6, на которой смонтировано наклонное днище 7 пилообразной формы в поперечном сечении, в гребнях установлены электронагревательные элементы 8. Корпус установки размещен на раме 9 через амортизаторы 10. К нижней части корпуса 6 прикреплены разгрузочные приспособления 11 и 12, перекрытые ситами 13 и 14, а также насадок 15 с ловителями 16 для улавливания инородных включений, попавших в материал. На внутренней поверхности верхней части корпуса установлен отражающий экран 17, а на днище ниж ней части - отра жа ющи й экра н...

Номер патента: 1570800

Опубликовано: 15.06.1990

Авторы: Белицкий, Зацаренко, Левчук, Малый, Тихонцов

МПК: B07B 13/00, B07B 15/00

Метки: разделения

...длина большой оси предмета превы 5708006шает величину с, то вероятность застревания предмета между разделяющими элементами определяется его ориентацией в момент контакта разделяющих элементов. При взаимодействии разделяющих элементов5 предмет поворачивается большой осью вертикально и проходит между ними без застревания, если длина его малой оси не превышает Ь. Когда предмет опирается на два подвижных разделяющих элемента, при кон 10 такте их с неподвижным разделяющим элементом происходит заклинивание. Вероятность заклинивания сводится к минимуму, если предмет располагается на разделяющих элементах наклонно с возможностью самопроизвольного или принудительного (за счет воздействия неподвижного разделяющего элемента и окружающей...

Номер патента: 1572717

Опубликовано: 23.06.1990

Авторы: Богомолов, Бортников, Заика, Лукьяненко, Шафоростов

МПК: B07B 13/00

Метки: виброфрикционный, сепаратор

...сепарации высокое. Поворот ВВ 4 вокруг оси 21 БП 1 5 приводит к изме- Ъ1 нению угла направленности колебании. Идентичность колебаний при этом не нарушается. 3 ил,ростола (вместе с вибровозбудителем и блоками поверхностей)расположен на пересечении делительных окружностей 19 шестерен 20 вибровозбудителя и оси 21 его шарнирной подвески 5. Ось шарнирной подвески лежит на пересечении делительных окружностей 1 9 шестерен 20 вибровозбудителя.Сепаратор работает следующим образом.Семенная смесь подается с помощью питателей на рабочие поверхности верхних и нижних блоков. Под действием направленных колебаний, создаваемых вибровозбудителями, компоненты смеси перемещаются по различным траекториям в зависимости от их Физико- механических свойств....

Номер патента: 1572718

Опубликовано: 23.06.1990

Авторы: Васильев, Воронов, Гортинский, Лондарский, Мачихина, Оспанов

МПК: B07B 13/00

Метки: вибросепаратор, зернопродуктов

...кольцевые пороги 3 и 4 имеют высоту, большую высоты радиальных порогов 2, на деке образуется слой зерносмеси, по толщине превышающий вы 45соту радиальных порогов 2. Воздействие вращательных колебаний и порогов2 на нижний слой зерносмеси обеспечивает ее самосортирование, причемсамосортирование по плотности и размерам происходит при совокупном воздействии гравитационных сил, тангенциальный и нормальной сил инерции.Более плотные и мелкие частицы (яд 5 гры) погружаются в нижние слои зерно.смеси и трансПортируются радиальнымипорогами 2 к наружному кольцевомупорогу 4 деки и переливаются через него, а менее плотные и крупные частицы (зерна) в результате самосортирования всплывают и под действиемподпора более плотных частиц сходятс деки,...

Номер патента: 1577889

Опубликовано: 15.07.1990

Авторы: Богомолов, Заика, Лукьяненко, Юдицкий

МПК: B07B 13/00

Метки: вибросепаратор, фрикционный

...поверхкостей в Продольном налравлении регулируется механизмом 6, а в поперечном - механизмом 7. Промежуточнаярама 5 установлена шарнирно на станине 8, Вращение вибраторов осуществляется посредством ременной передачи 9от электродвигателя, Загрузочное приспособление выполнено в виде закрепленных на вертикальном валу 10 лопастей 11 и расположенных под ними распределительных пластин 12, каждая изкоторых примыкает к соответствующейсепарирующей поверхности 1.,Ось вертикального вала 10 примыкает к верхним продольным кромкам се"ларирующих поверхностей 1. В распределителыих пластинах 12, примыкаю"щих к сепарирующим поверхностям 1 состороны нижних поперечных кромок 13,выполнены каналы 14, Лопасти 11 устаиовлены с возможностью входа на сепарирующие...

Номер патента: 1614861

Опубликовано: 23.12.1990

Авторы: Бакум, Гудым, Заика, Космовский, Некипелов, Шептур

МПК: B07B 13/00

Метки: вибрационный, очиститель, семян

...поверхности 6. Если в исходном материале преобладает фракция плоских, более шероховатых семян, то угол наклона дополнительной поверхности 10 устанавливается большим угла наклона фрикционцой поверхности 6, а поверхность 10 с загрузочным устройством 8 устанавливаются 10 ближе к верхнему обрезу поверхности 6.Такая установка центральной площадки1 предварительного разделения позволяет не только рассредотачивать материал, поступающий из питающего лотка 7, а и выделить из исходного материала основную часть преобладающего компонента и сразу направить его в соответствующий приемник 20 и 18 продуктов разделения. Этим самым уменьшается нагрузка на фрикционную поверхность, что позволяет увеличить ироизводи тельность сепаратора,Остальная часть...

Номер патента: 1627283

Опубликовано: 15.02.1991

Авторы: Богомолов, Заика, Лукьяненко, Харук

МПК: B07B 13/00

Метки: вибрационный, сепаратор

...ветвью транспортера 3 в верхней его части, Для сбора продуктов разделения имеются приемники 9, установленные на сходе с верхнего и нижнего торцов поверхности 1.Сепаратор работает следующим образом,Семенная смесь из загрузочного устройства 8 поступает на верхн ою ветвь бесконечного транспортера 3, где происходит ее предварительное разделение по форме и шероховатости. Вследствие этоо, в зону загрузки рабочей поверхнс:ти 1, расположенную в зазоре между транспортерами 2 и 3, компоненты семенной смеси поступают в разные места: более округлые, менее шероховатые семе а падают дальше от бесконечного транспортера 3, чем менее округлые, более шероховатые семена, Получив ударный импульс от фрикционной вибрирующей поверхности 1, такие семена...

Номер патента: 1632518

Опубликовано: 07.03.1991

Авторы: Дринча, Зин, Кучер

МПК: B07B 13/00

Метки: зерновых, разделения, смесей

...к месту загрузки а менее упругие движутся по пласУ50тинке 5 и попадают в последние приемники 1 О фракций.Пластина 12 предназначена для предотвращения попадания некоторой части отразившихся частиц во внутреннюю полость конуса 2 (нижнюю частьконуса)При движении исходного материала по пластине 5 частицы отражаются пластиной с разной амплитудой. Частицы, достигшие внутренней поверхности конуса 2, выводятся лопатками 3 в приемник 10, Однако при столкновении с лопатками 3 часть частиц при высоких частотах вращения конуса 2 могут отражаться лопатками 3 и попадать не в приемники 10, а на внутреннюю поверхность конуса 2, С целью предотвращения попадания отразившихся частиц на внутреннюю поверхность конуса 2 над приемником 10 фракций установлена...

Номер патента: 1632519

Опубликовано: 07.03.1991

Авторы: Кашик, Коган, Трояновский

МПК: B07B 13/00

Метки: вибрационный, сепаратор

...сопряжения смежных накладок 10 выполнены сквозные отверстия 11 для вывода фракций, а наклонные, сходящиеся у отверстий 11, кромки 12 накладок 10 образуют у отверстий 11 конусообразный вход. Под отверстиями 11 расположены приемники выделенных фракций в виде стаканов 13, установленных вплотную к поверхности деки 1. Стаканы .13 установлены с возможностью поворота и фиксации их положения посредством механизма, выполненного в виде вертикальной оси 40 14 с ручкой 15 на верхнем конце и планшайбой 16 для размещения стакана на нижнем. Ось 14 установлена свободно в отверстии, выполненном в деке1 и накладке 10 около отверстия 11со стороны накладок 10, ручка 15 под" пружинена пружиной 17 к поверхностидеки 1, а снизу деки вокруг каждогоотверстия...

Номер патента: 1652000

Опубликовано: 30.05.1991

Авторы: Бородай, Молчан

МПК: B07B 13/00

Метки: сепарации, сыпучих, фрикционной

...при этом угол 3 определяют с помощью математического выра- жения2 ггде я = 9 81 ис 2Я - угловая скорость вращениявертикальных плоскостей, 30Радг - расстояние от точки подачичастиц материала до осивращения, м;б, -. угол между вектором скорости Ч подачи сепарируемогоматериала и горизонтомРадОтклонение фрикционных лопастей ат радиального положения увеличивает нормальное давление И частиц материала на вертикальные вращающиеся плоскости, а следовательно, и силы трения Р, действующие на частицы материала в их относительном движении,Затеи на приводном валу устанавливают экраны 5, которые располагают параллельно фрикционным лопастям и обкладкам с зазором относительно последних большим наибольшего размера частиц сыпучего материала.По...

Номер патента: 1681986

Опубликовано: 07.10.1991

Авторы: Богомолов, Гридасов, Заика, Кайшева, Никитин

МПК: A01C 1/00, B07B 13/00

Метки: вибрационный, сепаратор

...путем совмещения сепарации со скорификацией.На фиг.1 изображена принципиальнаяконструктивная схема предложенного вибрационного сепаратора, вид сбоку; на фиг.2 - 15то же, вид сверху,Сепаратор состоит из сепарирующейповерхности 1, по периметру которой установлен нагревательный элемент 2 в видепроволоки из нихрома, заключенной в злектроизолирующий материал, например стеклоткань, Сепарирующая поверхностьустановлена с помощью упругой подвески 3на станине 4 и приводится в колебательноедвижение через упругую муфту 6 от привода 257. Исходный материал подается на сепарирующую поверхность питателем 8. Сборпродуктов разделения осуществляется приемниками 9. Нагревательныйэлемент 2 соединен с источником 10 тока. 30Вибрационный сепаратор работает...

Номер патента: 1685557

Опубликовано: 23.10.1991

Авторы: Дринча, Зин, Кучер

МПК: B07B 13/00

Метки: зерновых, свойствам, сепарации, смесей, упругим

...способа, вид сбоку; на фиг.2 - то же, вид в плане; на фиг. 3 - сечение А - А на фиг. 2; на фиг, 4- устройство, общий вид в изометрии.Устройство содержит загрузочный бункер 1, под которым установлена отражающая криволинейная поверхность 2, радиус кривизны которой уменьшается в направлении движения материала.Поверхность 2 расположена под углом а к горизонту на вертикальных стойках 3, которые при помощи винтового соединения 4 и пружин 5 уСтановлены на неподвижных опорах. Величину угла регулируют при помощи винтового соединения 4, изменяя натяжение пружин 5, Отражающая криволинейная поверхность 2 приводится в вертикальное колебание при помощи вибратора 6, установленного под ней. По обе стороны отражающей поверхности 2 параллельно...

Номер патента: 1690864

Опубликовано: 15.11.1991

Авторы: Богомолов, Жмай, Завгородний, Заика, Козаченко, Михайлов

МПК: B07B 13/00

Метки: зернистых, разделения

...плоскостями,О - размер частицы.Частицы перемещаются в зазоре междудеками по результирующей этих дву.,ил и 55поступают в соответствующий приемник 4продуктов разделения, При этом в зависимости от упругих свойств, частицы будут перемещаться от питаошего устройства нв различное расстояние. Отбор фракций в приемники семян будет происходить в тот момент, когда частица не достигает противоположной деки, т,е, в момент максимального проявляения частицей своих упругих свойств. Следовательно, в приемник отбираются менее упругие семена, а приемник 1 У - наиболее упругие. Семена с промежуточными значениями этих свойств отбираются в приемники Н иИ, При этом каждая фракция содержит частицы, близкие по своим свойствам.На фиг,4 сплошной линией...

Номер патента: 1694244

Опубликовано: 30.11.1991

Авторы: Безручко, Козлов, Мухортов, Промтов, Пушкарев

МПК: B07B 13/00, B07B 4/00

Метки: разделения, сыпучих

...пластина 21, Разделительная решетка 7 выполнена в виде рабочих полок 22, Под метателем 2 установлены отражательные пластины 23 и отражательная пластина 24, установленная с возможностью перемещения вдоль неподвижных пластин 23. В боковой стенке корпуса 1 со стороны метателя 2 напротив разделительной решетки 7 выполнено смотровое окно 25 и окно 26 с регулируемой заслонкой. Диафрагма 9 имеет роликоопоры 27, которые перемещаются по направляющей 10, Разделительная решетка 7 крепится к корпусу 1 посредством фиксатора 28. Патрубок 5 шарнирно соединен с приспособлением 29 регулирования подачи исходного материала,Устройство работает следующим образом,Исходный материал через загрузочный патрубок 5 попадает на лопасти метателя 2 и отбрасывается...

Номер патента: 1694245

Опубликовано: 30.11.1991

Автор: Тараненко

МПК: B07B 13/00, B07B 15/00

Метки: зерновой, сепарации, смеси

...зерновой смеси (верхний конвейер) устанавливают из условия задерживания на ней оснспзного количества частиц сбольшей парусностью, неправильной формой и значительным коэффициентом трения. При сепарации зерновой смеси сои этими частицами будут являться, в основном, сорные органические примеси и семена сорных и других культурных растений, максимальньй угол наклона фрикционнойповерхности будет составлять 40 - 45 С.Минимальный угол наклона фрикционной поверхности (ленты 2) в зоне выхода снее частиц очищенной фракции (нижнийконвейер) устанавливают из условия задерживания на ней частиц, незначительно отли- -,чающихся по форме, коэффициенту трения и парусности от очищаемой фракции, При сепарации семян сои такими частицами являются щуплые,...

Номер патента: 1696628

Опубликовано: 07.12.1991

Авторы: Викко, Ерохин, Коровин, Кугушев, Титков, Щербаков

МПК: B07B 13/00, D21B 1/32

Метки: бумаги, пластмассы, разделения, смеси

...пластмассы).Устройство состсит из узла 1 подачи исходной смеси, кожуха 2, конвейера 3, электрической цепи 4, сборника 5 бумаги и узла б съема налипшей пластмассы,Устройство Для г 1 взделения смеси бумаги и пластмассы работает следукицим Образом.Исходная смесь через узел 1 подачи, оседая в кожухе 2, взаимодействует с горячим конвейером 3, который подключен к электрической цепи 4, Бумага в конце конвейера падает в сборник 5, Налипшая на конвейег) пластмасса поступает в узел б съема,Устройство Опробовано в лабораторйых условиях на моделях предлагаемого и 1 звестного устрОЙстк, 1 роизводят разДеление смеси бумаги и полиэтиленовой пленки, В предлагаемом устройстве ленту конвейеравыполняют из нихромовых проволок, Меняют производительность 0...

Номер патента: 1699664

Опубликовано: 23.12.1991

Авторы: Волков, Помельников, Толстых

МПК: B07B 13/00

Метки: вибрационный, сепаратор

...а ее борта 4 и 5 - наклонно к плоскости деки.1 ека в сечении имеет Форму дуги окружности с радиусом, равным высоте отбойной плиты плюс зазор.Вибрационный сепаратор работает следующим образом,Сыпучий материал, состоящий из прочных "Б" и слабых "В" пород и загрязняющих примесей, по конвейеру 1 через течку 2 поступает на рабочий орган сепаратора, т.е. деку. Вибрирующая отбойная плита 7 приводит в движение сепарируемый материал, который принимает участие в движении не только вдоль деки, но и отскакивает от отбойной плиты к периФерийным краям бортов деки. Прочный материал, Б, имеющий большие упругие свойства, развивает большую скорость,и, преодолев сопротивление силы трения, перескакивает через борта 4 и 5 деки и попадает в бункер 12....

Номер патента: 1704859

Опубликовано: 15.01.1992

Авторы: Иванцов, Кузнецов, Левинсон, Ферманьян

МПК: A23N 15/00, B07B 13/00

Метки: разделения, сыпучего, фракции

...с канавками, а сам диск 1 установлен с возгложностью изменения угла наклона его оси вращения с помощьэо соответствую.цего механизма (не показан),Работает машина следу(ощим образогл.Исходная смесь поступает в бункер 3, Откуда равномерно, с заданной производительностью, поступает на ступенчатый диск 1. Равномерность поступления обеспечивается вибрацией наклонного днища 4 с помов,ью вибратора 5, который сообщает днищу 4 колебзния в горизонтальном напр;Рлении. Между стенкой бункера 3 и днищем 4 имеется зазор, величина которого может регулировэться и при постоянной амплитуде и частоте вибраций задает производительность машины. Смесь из бункера 3 попадает на ступенчатый диск 1 и совершает сложное движение, которое состоит из движения вместе с...

Номер патента: 1710148

Опубликовано: 07.02.1992

Авторы: Архипов, Захаров, Лопань, Маслаков

МПК: B07B 13/00

Метки: семян, сепарации

...формы, например рапса,Наиболее эффективной очисткой семян сельскохозяйственных культур шарообразной формы, например рапса, является разделение семенных смесей на фракции по различию физических свойств таких, как упругость и плотность частиц.Известно устройство для сепарации семенных смесей по различию в упругости и плотности частиц, включающее бункер с дозатором, рабочую камеру с формирующими щелями, отражательными и регулируемыми по высоте и углу наклона разделительными пластинами и приемниками фракций,Недостатком данного устройства является высокая вероятность нарушения процесса разделения семенных смесей масляничных культур на фракции вследствие образования на отражательной поверхности вязкой масляно-пылевой пленки;наклепа,...

Номер патента: 1711997

Опубликовано: 15.02.1992

Авторы: Андрян, Казарян

МПК: B07B 13/00

Метки: разделения, трению

...опора 4 жестко закреплена в почве при помОщи бетонного основания 10. Устройство снабжено предварительным бункером 11 с транспортером 12 для подачи разделяемой смеси в бун ке р-п итател ь 5.Устройство работает следующим образом,После установления соответствующих углов наклонов а 1, а 2 и аз при помощи шарнирных рычагов 8 с фиксаторами 9 разделяемая перлит-обсидиановая смесь из предварительного бункера 11 при помощи транспортера 12 подается в бункерпитатель 5, из которого она последовательно поступает на плоские поверхности 1, 2 и 3.Частицы разделяемой смеси на плоских поверхностях 1, 2 и 3 получают возможность скольжения по ним, На плоской поверхности 2 с минимальным значением коэффициента трения 12 и максимальным значением угла...

Номер патента: 1713685

Опубликовано: 23.02.1992

Авторы: Анисимов, Кураков, Лысенко

МПК: B07B 13/00

Метки: семеочистительное

...поверхностей поперечно их продольной оси цилиндрических валиков; размещение на боковой поверхности валиков с зазором относительно друг друга участков с пучками ворса; расположение пучков ворса параллельными рядами под углом к образующей валика; установка цилиндрических валиков и верхних ветвей рабочих поверхностей с возможностью встречного вращения; выполнение дозирующего валика рифленым и установка его с возможностью50 прерывистого, регулируемого по частоте вращения.На фиг.1 представлена схема семеочистительного устройства, вид сбоку; на фиг.2 - разрез А - А на фиг,1; на фиг.З - вид Б на фиг.1; на фиг.4 - развертка боковой поверхности цилиндрического валика с изображением участков ворса и рядов.Семеочистительное устройство (фиг,1)...

Номер патента: 1715446

Опубликовано: 28.02.1992

Автор: Исламов

МПК: B07B 13/00

Метки: крупности, разделения, сыпучих, частиц

...в противоположных торцовых стенках барабана.Наклонный патрубок в поперечном сечении имеет форму овала.На фиг. 1 изображено устройство, продольный разрез; на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - б на фиг, 1.Устройство для разделения сыпучих материалов по крупности частиц состоит из приводного барабана 1, установленного с помощью бандажей 2 на опорных (приводных и холостых) роликах 3. Устройство снабжено загрузочным желобом 4 и разгрузочными желобами 5 для мелкой фракции 6 и желобом 7 для крупной фракции 8. Желоб 5 смонтирован с возможностью перемещения в нем материала под действием сил тяжести (самотечный желоб) и со стороны барабана 1 оснащен фланцем 9 и шибером 10, Поперечное сечение желоба 5 выполнено...

Номер патента: 1715447

Опубликовано: 28.02.1992

Авторы: Колчин, Орлов, Паладьева, Симохин, Сухинин, Фурлетов

МПК: B07B 13/00

Метки: сортировки

...выпо гиваю полож их со позво зазормелких плодов, а на остальной части сортирующей поверхности регулировать зазор Зг между ремнями 2 для выноса крупной фракции плодов. Например, при сортировании картофеля зазор Я должен быть равен 38,0 + 5,0 мм, а зазор Яг -44,0 5.0 мм.Устройство оснащено транспортерами 10-13 соответственно для его загрузки и выноса выделенных мелкой, средней и крупной фракций.Для сортирования плодов на число фракций больше трех зазор 31 между роликами может быть разным, при этом устройство необходимо оснастить необходимым числом выносных транспортеров.Привод роликов 3 может быть осуществлен любым известным образом, например с помощью цепной передачи 14 с натяжной звездочкой 15 и прижимной планкой 16 цепи.Под ремнями...

Номер патента: 1720756

Опубликовано: 23.03.1992

Авторы: Кулезнева, Соболев

МПК: B07B 13/00

Метки: вибрационный, сепаратор

...эксцентриситета. Для этого подшипник 11, в котором установлен нижний конец вала 9, с помощью винта перемещают по направляющей 7 на большее расстояние вправо или 5 10 15 20 25 30 35 40 45 50 55 влево от оси шкива 8, При уменьшении крупности материала в пробе устанавливают меньшую величину эксцентриситета вала 9, При включении электродвигателя 17 шкив 8 с направляющей 7 и подшипником 11 в ней приводятся во вращательное движение, При этом нижний конец вала 9, установленный в подшипник 11, совепшает круговые колебания. Вал 9 проходит через центр колеблющихся масс - сферический подшипник 16, и верхний конец его с рабочей поверхностью 2 совершает подобные круговые колебания, но в противоположную сторону (в противофазе), Возможность...
