Вибросепаратор

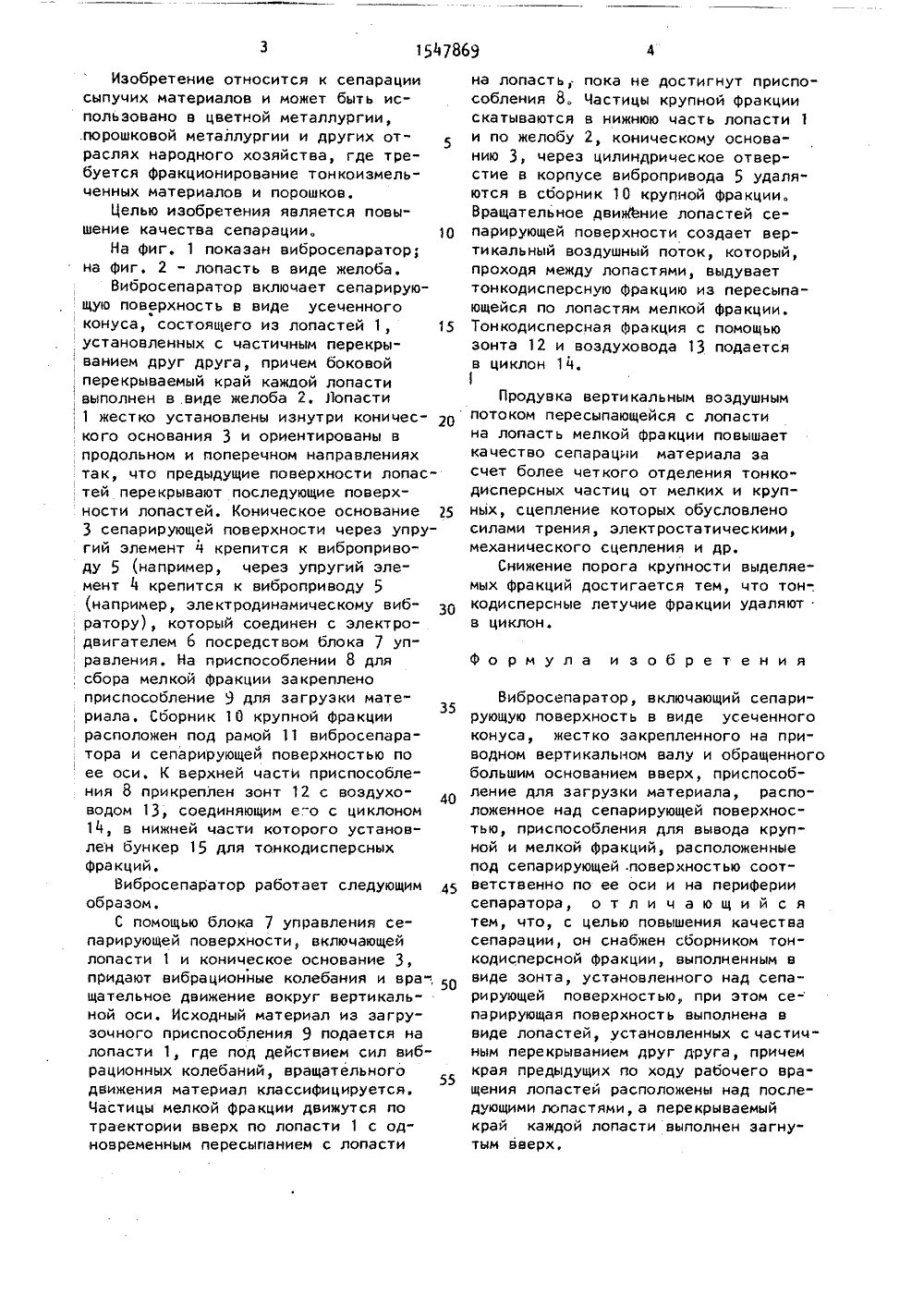

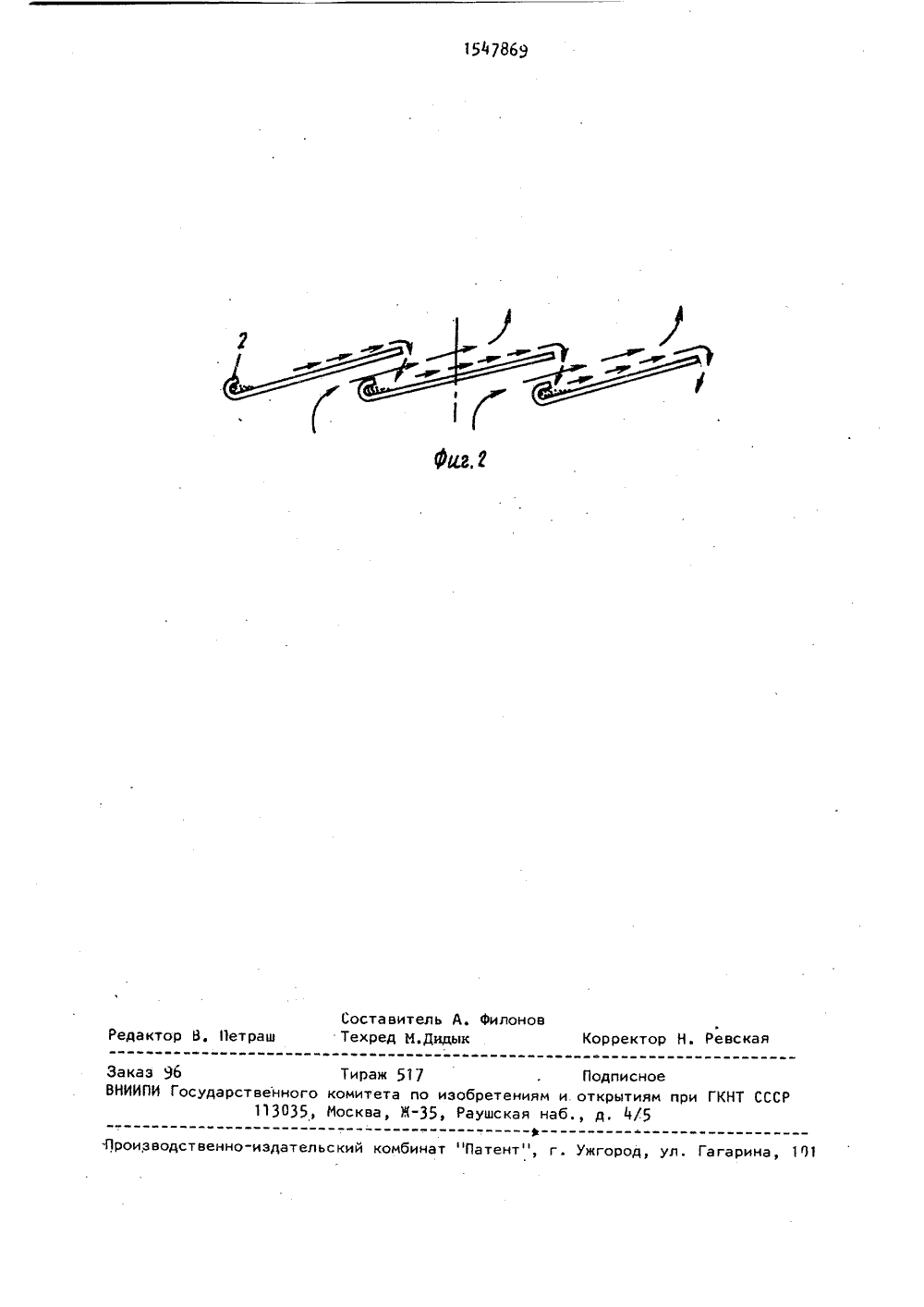

15478 бЭ 5 Изобретение относится к сепарации сыпучих материалов и может быть использовано в цветной металлургии, .порошковой металлургии и других отраслях народного хозяйства, где требуется фракционирование тонкоизмельченных материалов и порошков.Целью изобретения является повышение качества сепарации, 10На Фиг. 1 показан виЬросепаратор; на фиг. 2 - лопасть в виде желоЬа.Вибросепаратор включает сепарирующую поверхность в виде усеченногоконуса, состоящего из лопастей 1, установленных с частичным перекры ванием друг друга, причем Ьоковой перекрываемый край каждой лопасти , выполнен в .виде желоба 2, Лопасти , 1 жестко установлены изнутри коничес , кого основания 3 и ориентированы в продольном и поперечном направлениях так, что предыдущие поверхности лопастей перекрывают последующие поверхности лопастей. Коническое основание 5 3 сепарирующей поверхности через упругий элемент 4 крепится к виброприводу 5 (например, через упругий элемент 4 крепится к виброприводу(например, электродинамическому вибратору), который соединен с электродвигателем б посредством блока 7 уп равления. На приспособлении 8 для , сбора мелкой фракции закреплено приспособление 9 для загрузки материала. Сборник 10 крупной фракциирасположен под рамой 11 вибросепаратора и сепарирующей поверхностью поее оси, К верхней части приспособления 8 прикреплен зонт 12 с воздухо водом 13, соединяющим е-о с циклоном14, в нижней части которого установлен бункер 15 для тонкодисперсныхфракций.Вибросепаратор работает следующим 45образом.С помощью блока 7 управления сепарирующей поверхности, включающейлопасти 1 и коническое основание 3,придают вибрационные колебания и вра-, 50щательное движение вокруг вертикальной оси, Исходный материал иэ загрузочного приспособления 9 подается налопасти 1, где под действием сил вибрационных колеЬаний, вращательногодвижения материал классифицируется.Частицы мелкой фракции движутся по траектории вверх по лопасти 1 с одновременным пересыпанием с лопасти на лопасть; пока не достигнут приспособления 8. Частицы крупной фракциискатываются в нижнюю часть лопасти 1и по желобу 2, коническому основанию 3, через цилиндрическое отверстие в корпусе вибропривода 5 удаляются в сборник 10 крупной фракции,Вращательное движение лопастей сепарирующей поверхности создает вертикальный воздушный поток, который,проходя между лопастями, выдуваеттонкодисперсную Фракцию иэ пересыпающейся по лопастям мелкой фракции.Тонкодисперсная фракция с помощьюзонта 12 и воэдуховода 13 подаетсяв циклон 14,Продувка вертикальным воздушнымпотоком пересыпающейся с лопастина лопасть мелкой фракции повышаеткачество сепарации материала засчет более четкого отделения тонкодисперсных частиц от мелких и крупных, сцепление которых обусловленосилами трения, электростатическими,механического сцепления и др,Снижение порога крупности выделяемых Фракций достигается тем, что тон-,кодисперсные летучие фракции удаляютв циклон,Формула и з о б р е т ения Вибросепаратор, включающий сепарирующую поверхность в виде усеченного конуса, жестко закрепленного на приводном вертикальном валу и обращенного большим основанием вверх, приспособление для загрузки материала, расположенное над сепарирующей поверхностью, приспособления для вывода крупной и мелкой фракций, расположенные под сепарирующей поверхностью соответственно по ее оси и на периферии сепаратора, о т л и ч а ю щ и й с я тем, что, с целью повышения качества сепарации, он снабжен сборником тонкодисперсной фракции, выполненным в виде зонта, установленного над сепарирующей поверхностью при этом сепарирующая поверхность выполнена в виде лопастей, установленных с частичным перекрыванием друг друга, причем края предыдущих по ходу рабочего вращения лопастей расположены над последующими лопастями, а перекрываемый край каждой лопасти выполнен загнутым вверх,1547861 СоставительТехред М.дид ФилоновК ектор Н. Ревска едактор В. Петра аказНИИПИ ГКНТ СС Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина Тираж Я 7арственного комитета по из113035, Москва, ЖПодписное ретениям и открытиям ушская наб., д. 1/5 е 4
