B05C — Устройства общего назначения для нанесения жидких или других текучих веществ на поверхности изделий

Номер патента: 275360

Опубликовано: 01.01.1970

Авторы: Глотов, Щигорина

МПК: B05C 11/04, B05D 1/08

Метки: бачок, газопламенного, напыления, питательный

...ет Точность дозировки порошка и равномерность его подачи определяют качество покрытия при газопламенном напылении порошкообразных материалов.Известные питательные бачки с плавающим колоколом не обеспечивают требуемой точности дозировки.Предлагаемый питательный бачок значительно повышает точность дозирования благодаря тому, что коническую часть плавающего колокола снабжают сквозными тангенциальными отверстиями.На фиг. 1 изображен предлагаемый питательный бачок, разрез; на фиг. 2 - плавающий конический колокол в плане.Цилиндрический корпус 1 питательного бачка плотно закрывается сверху конической крышкой 2 со штуцером 8 для подвода сжатого воздуха и с центральной направляющей втулкой 4, сквозь которую проходит отводящий патрубок 5...

Номер патента: 275796

Опубликовано: 01.01.1970

МПК: B05C 9/08

Метки: 275796

...связан сгидрофильтром, а воздуховод 11 - с дроссельклапаном 12, Выхлопное отверстие вентилятора соединено воздуховодом И с нагревателемвоздуха 14. На воздуховоде 18 установленышиберы 15 и 16, а на гидрофильтре - заслонка 17,30 Воздух в устроиство нагнетается по воздуховодам 18, а выбрасывается по трубе 19.Устройство работает следующим образом.Изделие, подлежащее окраске, по узкоколейному пути заводится в корпус и устанавливается на поворотный круг, В процессе окрашивания загрязненной краской воздух всасывается вентилятором через гидрофильтр и по воздуховоду 10 и трубе 19 выбрасывается в атмосферу. В это время дроссель-клапан и шибер 16 закрыты, а подсос воздуха происходит через открытый проем ворот, Ход воздуха при окрашиванин показан...

Номер патента: 275880

Опубликовано: 01.01.1970

Авторы: Артос, Аугуст, Иностранна

МПК: B05C 9/14

Метки: 275880

...текстильное полотно подвергают бесконденсационному нагреву до такой степени, что в порах полотна происходит образование водяного пара из оставшейся в полотне влаги. При этом во время испарения влаги пз глубинных участков материала удаляется воздух, и в тс участки, которые были заняты воздухом, поступает водтшой пар, образовавшийся в результате испарения остаточной 5 влаги.При последфюсцем охлахсденпп материала ипроппточпой ванне водяной пар, заполняющий поры, мгновенно конденспруе-.ся. При этом создается поппхсснное давление с образова нпем в порах материала вакуума, что способствует всасываншо материалом пропитываю- щего раствора и равномерному распределению его г материале, Г 1 рп этом для достижения наибольшего эффекта водяной пар...

Номер патента: 276377

Опубликовано: 01.01.1970

Авторы: Конструкторский, Узов

МПК: B05C 1/00, B05C 1/02, B05C 1/08 ...

Метки: быстровысыхающихклеев, нанесения

...ем включении в шы займет ется - клей го высыхан шень цплштдра ложение, пере- и КРОМКИ ШПО- тохт количестве. под действием ожение, кожух от преждевреоложения пор в рабочее по торый касаетс у клей в нуж оздуха рычаг исходное пол предохранен 1 я. На черте ройство а -ложениях. Устройст 3, приводя ПОМОЩЬЮ ПИзобретение относится к области нанесенияклеев на вертикальную поверхность, а именнок устройству для нанесения быстровысыхающих клеев.Известны устройства для нанесения смоляных клеев на вертикальную поверхность, содержащие ванну, приводные диски, валики.Клей подается из ванны на вертикальнуюповерхность или захватывается дисками и передается на вертикальные валики, которые наносят клей на поверхность,Известные устройства очень...

Номер патента: 276381

Опубликовано: 01.01.1970

Автор: Белый

МПК: B05C 19/02, B29C 41/20

Метки: нанесения, покрытий, порошковых

...детали, в частности, приостановить ее падение, вследствие чего имеет большую высоту.В предлагаемом устройстве для возможности управления перемещением покрываемых деталей внутри камеры последняя снабжена управляемыми электромагнитами, смонтированными на ее стенках.На чертеже изображена схема предлагаемого устройства.Устройство состоит из вертикальной камеры 1, снабженной в верхней части механизмом 2 для подачи подлежащих покрытию деталей А, транспортером 3 с емкостями 4 для приема покрытых деталей и их одновременной жидкостной термообработки, а также патрубками б и б для подачи внутрь камеры и вывода из нее в неооходимых местах воздушсмеси.Укрепленные на степках камемапшты 7, управляемые програх5 ством 8, связанным с сигналпзачи...

Номер патента: 276382

Опубликовано: 01.01.1970

Авторы: Вагин, Жданов, Козлов, Милованов, Осокин, Тихомиров

МПК: B05C 3/12, B29C 41/20, B29C 41/46 ...

Метки: нанесения, покрытия, шнур

...на первой стадии процесса и создания натяжения црц покрытии расплавом.Способ нанесения полимерногонапример, на шнур из капроновоьЗаказ 2874/13 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К, Рачшскан наб., д. 45 Типографии, пр. Сапунова, 2 представляет собой следуощий комплекс технолопческих операций,Шнур известным способом снимает без натяжения с паковки, предварительно подогрегают для удаления влаги, и проводят через раствор полимера, например спиртовый раствор сополимера, полученного из соли АГ и капролактама, затем пропускают в струе горячего газа до испарения растворителя, например спи 1)те 1,с зсдагыы натяжением проводят в расплавс полимера, например расплаве...

Номер патента: 276901

Опубликовано: 01.01.1970

МПК: B05C 9/14

Метки: 276901

Номер патента: 277243

Опубликовано: 01.01.1970

Автор: Колкунов

МПК: B05C 3/09

Метки: детали, нанесения, покрытий

...определяется положением пластины 23, частично перекрывающей окно в ноже-перегородке 21. Вытекающий через это окно избыток жидкости сливается через штуцер 24.Держатель изделия состоит из коромысла 25, на концах которого посредством осей 26 укреплены ролики 27, стержня 28, один конец которого при помощи паза соединен с коромыслом 25, а второй конец - со стержнем 29. В сферической части последнего имеется отверстие с разрезным пружинным кольцом 30, служащим для зажима цоколя лампочки. 5 ю 15 го 25 30 35 40 45 50 55 60 65 Держатели собираются на оси 31, которая вставлена в отверстие цепи. Между цепью и держателем находится распорная втулка 32, обеспечивающая заданное расстояние держателя от оси цепи. Шплинты 33 и 34 соответственно...

Номер патента: 277639

Опубликовано: 01.01.1970

Авторы: Иностранна, Корнелис, Франц, Хендрик

МПК: B05C 3/02

Метки: 277639

...в паковках и кручения с применением щелочной отварки лубяной ровницы. Однако этот способ не создает возможности выработки пряжи необходимого качества пониженной крутки.Согласно предлагаемому способу для обеспечения выработки пряжи с коэффициентом крутки менее 1,4 ровницу перед прядением подвергают в течение 0,5 - 7 час при температуре 50 - 90 С обработке сначала 0,1 - 2% раствором гидроокиси щелочного металла, а затем 0,1 - 2% раствором хлорита щелочного металла.Для выработки пряжи из лубяных волокон с пониженным коэффициентом крутки необходимо при обработке волокнистого материала наиболее полно использовать находящиеся в нем естественные адгезионные вещества,Это достигается тем, что перед прядением ровницу подвергают в течение 0,5 - 7...

Номер патента: 279332

Опубликовано: 01.01.1970

Авторы: Ендовин, Курбаков, Лайминг, Попов, Саженов

МПК: B05C 3/00, B05C 3/10, B65G 49/02 ...

Метки: бумаги, продольной, резки, рулонной

...7, связанным с помощью универсального шарнира 8 с приводом 9. Другой конец валика 7 свободно поме;цен в паз кронштей на 10. В непосредственной близости от валика на станине шарнирно укреплен стержень 11, несущий подвижные ножи 12, фиксируемые в требуемом положении винтами, опорный ролик 13 н противовес И.15 Под нижним направляющим роликом 4 наукрепленной в станине оси 15 шарнирно установлена с возможностью поворота относительно одного лз своих ребер ванна 1 б с маслом. В ванне также шарнирно установлен 20 смазочный ролик 17. Противоположная оси15 сторона ванны связана с механизмом 18, закрепленным на станине и выполненным в виде стержня с блоком, снабженным храповиком и рукояткой.25 Устройство работает следующим образом,Рулон бумаги...

Номер патента: 279567

Опубликовано: 01.01.1970

МПК: B05C 11/00, D06C 15/06, D06F 47/00 ...

Метки: 279567

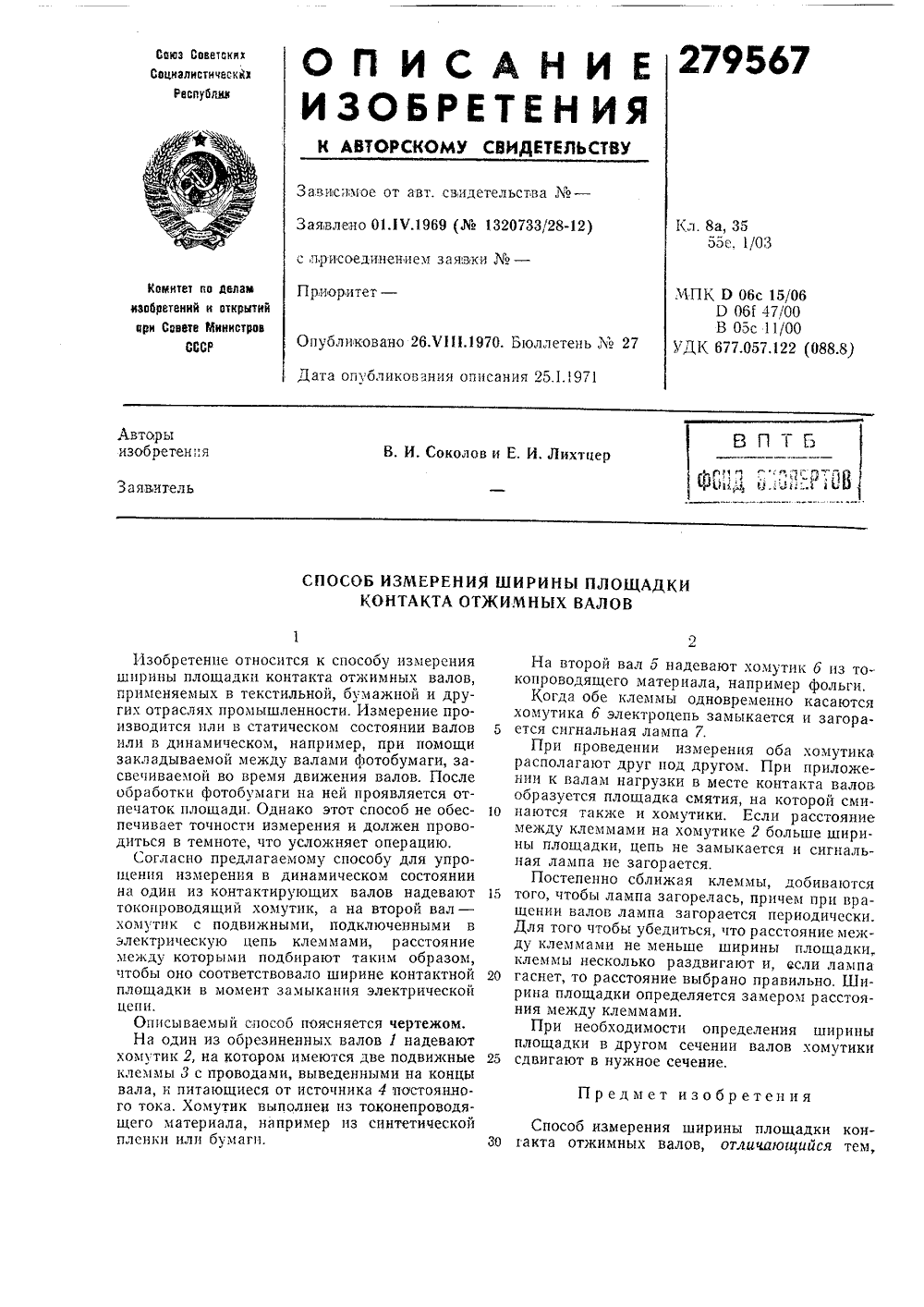

...контактной площадки в момент замыкания электрической цепи.Описываемый способ поясняется чертежом, На один из обрезиненных валов 1 надевают хомутик 2, на котором имеются две подвижные клеммы 3 с проводами, выведенными на концы вала, и питающиеся от источника 4 постоянного тока. Хомутик выполнен из токонепроводящего материала, например из синтетической пленки илп бумаги. 2На второй вал 6 надевают хомутик 6 пз токопроводящего материала, например фольги.Когда обе клеммы одновременно касаютсяхомутика 6 электроцепь замыкается и загора ется сигнальная лампа 7.При проведении измерения оба хомутикарасполагают друг под другом. При приложении к валам нагрузки в месте контакта валов образуется площадка смятия, на которой сми наются также и...

Номер патента: 280813

Опубликовано: 01.01.1970

Авторы: Абрамов, Гараскевич, Карпенко, Малышев, Марков, Маров, Матюшкин, Морозов

МПК: B05C 3/02

Метки: 280813

...факторами, определяющкачество прессматериала, являются глубопроникновение связующего между элементными нитями стекловолокна и однороднополучаемого материала,Предлагаемая установка отличается от известной тем, чго транспортеры выполнены счатыми и на участке, где они образуют зазорпогружены в ванну со связующим составпо выходе из которой обе ленты пропущчерез зазоры одной или более пар обрезинных валков, смонтированных над коробом, находящнмся выше уровня связующего в прапточной ванне и сообщающимся с ней, Это улушит качество пропитки,1-1 а чертеже изображена схематично пред. лагаемая установка,Подготовленныц наполнитель, например, резаное стекловолокно, раскладывающим устройством 1 помещают мевсду верхней 2 и нижней 3...

Номер патента: 280817

Опубликовано: 01.01.1970

Авторы: Андреев, Гармаш, Дардык, Макшеев, Шержуков, Шмугл

МПК: B05C 7/08, B29C 41/20, B29C 41/36 ...

Метки: внутреннюю, нанесения, поверхность, покрытий, труб

...в дрч ой ее части. способу для равномерноеровочного состава вдоль о от ее длины компаунд одят выдавливанием его эластичной дозировочной о длине горизонтально и предварительно заполняемои компаундом, отя с постоянной скоростью оликами.Покрытие наносят следующим образом.Заранее подготовленная тонкостенная эластичная трубка-дозатор нужного диаметра вводится в установленную наклонно трубу с торцовыми диафрагмами любым способом, например пропусканием груза на роликах с за крепленным концом трубки-дозатора. Один изсвободных концов трубки-дозатора подводится к выходному патрубку насоса, заполняющего дозировочную трубку термореактпвным компаундом, Футеруемая труба с уложенной и за полненной футеровочным составом трубкойдозатором переводится в...

Номер патента: 280818

Опубликовано: 01.01.1970

МПК: B05C 19/02, B29C 41/20

Метки: 280818

...камере смонтироьаны электроды, выполненные в виде вертикальных пластин, пропущенные через пористую перегородку, нижние концы которых заострены и образуют совместно с предусмотренной в корпусе горизонтальной плитой регулируемые клапана, расположенные на пути движения псевдоожижающего газа в рабочую камеру резервуара.Иа чертеже изображен предлагаемый аппарат, разрез.Аппарат состоит из резервуара 1, разделенного пористой перегородкой 2 на камеру над. дува т и рабочую камеру 4. В последней смонтированы электроды, выполненные в виде пластин 5, нижние концы которых заострены и ооразуют совместно с отверстиями плиты б клапана. Регулирование проходного сечения клапанов производится с помощью общего для всех клапанов привода 7 любой...

Номер патента: 281209

Опубликовано: 01.01.1970

Авторы: Ивано, Капитанец

МПК: B05C 1/08

Метки: вязкихсоставов, жидких, нанесения

...барабан выполнен со спирально охватывающей его гибкой лентой, а по его периметру расположены клапаны. Это обеспечивает регулировку подачи состава в зависимости от ширины щита. 25На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг. 2 - разрез по А - А на фиг. 1.Устройство включает барабан 1, являющийся одновременно резервуаром для жидких и ЗО вязких составов, по периметру которого ввернуты клапаны 2 со штырями 3 и седлом 4. Подводится состав в полость барабана по каналу 5, Наружную поверхность барабана охватывает по спирали гибкая, например, резиновая лента б. Устройство работает следующим образом.При движении щита барабан получает вращательное движение относительно своей оси в результате непосредственного соприкосновения...

Номер патента: 281228

Опубликовано: 01.01.1970

Автор: Горевой

МПК: B05C 3/02, B05C 3/20, B28B 11/04 ...

Метки: глазурования, захват, керамических

...без дополнительных манипуляций захвата. Для этого на одной из губок шарнирно закреплен рычаг с поплавком, несущим трубку, соединенную гибким шлангом с выводным патрубком.В качестве примера конструктивного осуществления изобретения представлен захват для глазурования унитазов,На фиг. 1 показан общий вид захвата; на фиг. 2 - узел А (фиг. 1) в разрезе.Захват 1, смонтированный на подвижном механизме 2, содержит съемные раздвижные губки 3 и 4, закрепленные скобами б. На губке 3 шарнирно закреплен рычаг б с поплавком 7. На рычаге имеется трубка 8, соединенпая гибким шлангом 9 с выводным патруб 10.Унитаз 11, подвешенный на губках 3 и 4сливом 12 вниз (фиг. 1), погружается в гла зурь, По мере погружения унитаза поплавок 7,поднимаясь, увлекает...

Номер патента: 281808

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Коваль, Коновалов, Уланов

МПК: B05C 5/02, B29C 65/52

Метки: движущийся, нанесения, покрытия

...отверстиями 7 с 15 экструзионной щелью 8, образуемой основанием 9 камеры и выравнивающим ножом 10, прикрепляемым к передней стенке 11 камеры.В средней части щели 8, в направляющем пазу 12, установлена закрывающая планка 18, 20 отжпмаемая пружинами 14 таким образом, чтов рабочем положении щель 8 открыта. По бокам в щели 8 установлены пластины 1 б, жестко связанные со штоками 1 б, цилиндров 17 через кронштейны 18, на которых установлены 25 следящие золотники 19, кинематически связанные с подпружиненными щупами 20, контролирующими положение кромок ткани 21 и управляющими цилиндрами 17. Давление в гидросистеме цилиндров 1 создаЕтСя НаС 0- 30 сом 22.Устройство работает следующим образом.В исходном положении один из экструзирующих...

Номер патента: 281990

Опубликовано: 01.01.1970

Авторы: Логашев, Невский, Нестеров, Чернаенко

МПК: B05C 11/115, C25D 7/06

Метки: гальванических, нанесения, покрытий, проволоку

...соединения ванн выполнено в виде уплотняющей втулки с центральным каналом, концы которой имеют вид 0 конусов Морзе. На фиг. во; на ф осаждения мывки; на разрез поУстройст ванн пром нения ванн ки 3 с це но предлагаем опер ечный р ечный разрез - уплотняющ ое устроистзрез ванныванны проая втулка и показааждения 1, для соедиющей втулконцы котоит из ванн о приспособлени другом, уплотн м каналом 4,во состтвки г, друг стральнь Изобретение относится к области нанесения гальванических покрытий.Известно устройство для нанесения гальванических покрытий на проволоку, содержащее ванны промывки и осаждения и приспособление для соединения ванн друг с другом.Предложенное устройство отличается от известного тем, что приспособление для соединения ванн...

Номер патента: 283932

Опубликовано: 01.01.1970

Авторы: Давид, Иностранна, Иностранцы

МПК: B05C 1/16, D04H 1/62

Метки: клея, материалы, нанесения, текстильные, точечного

...1, от механизма привода, который содержит эксцентрик 12, соединенный тягой 18 с брусом 9, Эксцентрик приводится в действие электродвигателем через ременную передачу (на фигурах не изображены)при этом тяга И скользит в кронштейне 14 перемещает возвратно-,поступательно брус 9, иглы 10 которого движутся по эллиптической кривой и входят в материал 1.Кроме возвратно-поступательного движения, игольный брус 9 совершает движение в плоскости, параллельной плоскости материала, и перпендикулярно направлению движения материала. Для этого механизм привода онабжен приопособлением, который имеет пневмоцилиндр 1 б, шток 1 б поршня которого связан с игольным брусом 9. Валик 7 для нанесвния клеевого состава приводится .во вращение от...

Номер патента: 285817

Опубликовано: 01.01.1970

Авторы: Иые, Калинин, Овчинников, Рахимов

МПК: B05C 5/02

Метки: волокна, жидкостной, холстоформирования

...а установлены огр аничительные стенки 13 с уплотнителями 14, на которые опирается рабочая ветвь транспортера, что предотвращает размывание волокнистого холста и потери волокна со смывными водами, а 20 также дает возможность уменьшить засорение волокнами сборников, насосов и спрысков. Спрыски 9 соединены с системой подачи 25 свежей жидкости, а дно корпуса выполненосекционным, причем каждая секция соединена со своим сборником жидкости,Установка валов 8 промежуточного отжимамежду спрысками способствует улучшению 30 жидкостной обработки волокна.3Работает устройство следующим образом.Волокно поступает на водопроницаемую ленту транспортера и попадает в корпус между ограничительными стенками, где подвергается обработке жидкостью, поступающей...

Номер патента: 287612

Опубликовано: 01.01.1970

Авторы: Иностранна, Инострапсц

МПК: B05C 3/10, B65G 49/02, D01B 3/04 ...

Метки: волокнистого, жидкой, среде

...ВВННЫ 1 01 ИЗ ЗОНЫ КОПТс 1 КТядвух последних валиков 4 и 5 установлец желоб 11, папрявлеццый книзу. Стскяк)исая по этому желобу жидкость смывает обработанцый слой волокнистого материала и переносит его к от)кимцым валам 12. При выходе из кагя отжимцых валов 12 слой волокна переходит па конвейерную ленту 13 Выводящего трацспор- Т(. Р с 1.В ВсПС МО)КЕТ Оыть РЯСНО,0)СН И ДРУОсколичество персданпцих Ноги)книстый материал валиков, например пять валиков 14 18, из ю ксгорых ВялР(к 16 ЯВЛ 51 стсЯ промс)уточпь 1 м Ус1(1)тг-: 2). Вместо одпо(о промеэкуточного ва- РВИ"16 ъгожцо устяповить большее количествоВаликов, при(еМ число пх дол)кю быть нечетцым. Кяк и в первом вярияпте устройства, все Вс,РКР ОСця(1 Е)Ы РГ,)ЯМ И 1 ) ТЯ 1, ЧТО ИГС Ы КсЖ - дого...

Номер патента: 287613

Опубликовано: 01.01.1970

Авторы: Иностранец, Иностранна

МПК: B05C 3/152

Метки: нитевом, нитей, основы, поле, распределения, распутывания

...4 располагаются по отношешцо к предыдущим уступами ца 23 шприцы, а расстояние между двумя соседними выступами в одной полосе в осевом направлешш, образующее углубления 5, равно ширине выступа. Путем такого расположения выступов 4 и углублений 5 между ними ца поверхностях валиков 2 получается ряд прерывающихся в осевом ьь- правлешш кромок 6 выступов и в тангенциальцом направлении ряд кромок 7, при ьем боковые поверхности 8 и 9 выступов направлены в радпальшлх плоскостях валика.При вращении валика 2 в ьштевом поле 1 образовавшееся скручивание нитей, например в полосе 1, распутывается в полосе 11 при взаь 1 модействии с кромками 7, а такке вследствие натяжения нитей между выступами, Вообще при возникновении скручивания нитей в одной из...

Номер патента: 287633

Опубликовано: 01.01.1970

Авторы: Герман, Германска, Дитер, Иностранна, Иностранцы

МПК: B05C 3/152, B65G 49/04

Метки: двустороннего, нанесения, пленочное, покрытий, полотно, термопластичное

...камеру происходгг испарение растворителей и те Самым измсиец 1 с равиомерцости цацссси- НОГО СЛ 051,Предлагаемое устройство отличается те.;1, что оцо снабжено камерой насыщения, дцо которой образоьано кдлибруощими валками, а крыц 1 ОП с жит дцище сушильной кдеры с отверстием для прохождения поло гид.На ЧЕРТСЖС 10 К 13 а 13 ПРИНЦИП ЯЛЬН 351 СХЕ;Я устройства. аСТРОЙСТВО ДЛ 5 ДВУСТОРОННЕГО ЦЯЦЕСЕНИЯ покрылии ца тор.Оп 13 ииОе ГлецоНОС полотцо содержит подающий плсночиое по;отно 1 барабан 2, траСпортруощие полотно ролцки 3 и , ванну 6 с раствором и расположениы.и В нРЙ кдлибр 1 югци)и Валками 6 и 7, каР идсьисипя 6 и сИПГП 1 ю камер 9.1)дботдст)ОЙтвд )1 Цетвлястсяшим образом.аа 11 лецочцос иолгио 1 бдрябдца 2 черезтрацспортир) юии. 1...

Номер патента: 287894

Опубликовано: 01.01.1970

Авторы: Вербин, Жевский, Ивановский, Постунов

МПК: B05C 3/132

Метки: ванна, врасправку, жидкостной, полотна, текстильного

...поверхности крышки.Это позволяет уменьшить объем ванныи упростить заправку волокна,На фиг, 1 изображена описываемая ваннав рабочем положении, поперечный разрез; нафиг. 2 - то же, с поднятой крышкой.Ванна содержит резервуар 1 с фигурнымдном 2.На неподвижном остове 1 на чертеже не показан) в верхней части резервуара расположены верхние направляющие ролики 3.Крышка 4 имеет фигурные выступы б, соответствующие полостям фигурного дна. На рамах б, закрепленных на выступах б, установлены в несколько рядов нижние направляющие ролики 7. В крышке 4, расположены трубы 8 для подачи в случае необходимости перегретого пара или воздуха. Ролики обеих 5 групп могут быть выполнены съемными.При заправке полотна а в ванну поднимают крышку, вместе с...

Номер патента: 320978

Опубликовано: 01.01.1971

Авторы: Иаостраниа, Илостранец

МПК: B05C 1/06

Метки: 320978

...с подачей моющего раствора с высокой энергией повышается технологический эффект жидкостной обработки, увеличивая к.п,д. моющего оборудования. Способ жидкостной обработки текстильныхизделий, состоящий в том, что изпелия обраИзобретение относится к текстильной промышленности, в частности отделочного производства, например для промывки текстильных волокон и материалов.Известный способ жидкостной обработки 5 текстильных изделий, состоящий в том, что изделия обрабатывают моющим раствором, содержащим поверхностно-активное вещество, в два приема, не обеспечивает качественную промывку изделий из-за пенообразования. 10С целью повышения качества обработки изделий по предлагаемому способу соотношение концентрации поверхностно-активного вещества в...

Номер патента: 321421

Опубликовано: 01.01.1971

Авторы: Украинский, Яхно

МПК: B05C 3/05, B05D 1/18, B05D 7/08 ...

Метки: деталивсеооюзиаяпдтег1но-т, и1,1, лбиблиотека, нанесения, покрытий

...излишков лака при извлечении изделия из лакокрасочного материала. Так как необходима малая амплитуда и высокая частота, колебания выполняются электромагнитным вибратором, Воздействие колебаний прекращается после подъема изделия из ванны, Частота колебаний не менее 50 гц.Колебания второго рода начинаются после извлечения изделия из ванны и оканчиваются при желатинизации покрытия в процессе сушки. Цель этих колебаний - удерживать от стекания оставшуюся после первичной виброобработки часть лака на поверхности изделия. Для этого использован принцип вибротранспортера. Изделие выступает в роли транспортера, а лак - перемещаемый материал, который стремится двигаться вниз, его следует удержать на месте. Отличие от задач транспортера...

Номер патента: 322271

Опубликовано: 01.01.1971

Авторы: Золотев, Миронов, Перм

МПК: B05C 13/02, B29C 41/20, B29C 41/46 ...

Метки: нанесения, покрытий

...трубы, а установка с продувкой воздуха через пневмомуфту сложна конструктивно и трудоемка в эксплуатации.Цель изобретения - уменьшение металло- емкости и улучшение качества покрытии. Это достигается тем, что патрон выполнен с центрирующим трубу буртом и зажимными сухарями, а в корпусе патрона концентрично ему смонтирована центробежная крыльчатка,На фиг. 1 изображена предлагаемая установка, общая компановка; на фиг. 2 - - приводной патрон с центробежной крыльчаткой.Устройство состоит из приводного патрона 1, люнетов 2 и калорифера с раструбным выходом 3.Приводной патрон состоит из собственногопатрона 4 с центрирующим пояском для трубы и с зажимными сухарями, а также центробежной крыльчатки 5, Крыльчатка жестко крепится на патроне и...

Номер патента: 322290

Опубликовано: 01.01.1971

Автор: Соболев

МПК: B05C 11/00

Метки: натуры, незакономернойформы, объектов, ограниченных, поверхностями, прибор, сечений, съемки

...етном столике 1 расположена ль которой перемещается кронсирующий объект 8 в заданном ный вал 9, вдоль которого на шпонке перемещается зубчатое колесо 10 и находящаясяс ним в зацеплении зубчатая рейка 11, заканчивающаяся щупом 12.5 На том же валу 9 жестко закреплено другое зубчатое колесо 18, в зацеплении с которым находится зубчатая рейка 14, заканчивающаяся пишущим штифтом 15,Объект 8 при помощи кронштейна 7 за 10 крепляется на предметном столике 1 в заданном положении. Конец щупа 12 подводится кобъекту 8 до соприкосновения, после чего пишущий штифт 15 опускается на бумагу 1 б,прикрепленную к планшету 5.15 Одной рукой поворачивая предметный столик 1, другой рукой перемещают рейку 11 таким образом, чтобы конец щупа 12 легко касался...

Номер патента: 289842

Опубликовано: 01.01.1971

Авторы: Белов, Гурь, Гусев, Малченко, Тейтельбаум, Тулина, Червоткин, Ширшов

МПК: B05C 3/02

Метки: консервации, полуавтомат, упаковкиизделий

...в верхнее исходное положение. Траверса 4 25 опускается в нижнее положение и вынимаетиз загрузочной кассеты специальными захватами 19 изделия 5, после чего каретка 8 перемещается к позиции упаковочного стола.Относительно этой позиции траверса 4 цен трируется специальными штифтами и опускается в нижнее положение (см, фиг. 4). При этом часть расплава покрытия вытесняется изделием 5 в кольцевой зазор между изделием и втулкой 17, После некоторой выдержки захваты 19 вместе с траверсой 4 поднимаются 5 в верхнее положение, оставляя изделие 5 в форме, и отводятся кареткой 3 в правое исходное положение, Каретка б перемещается на позицию упаковочного стола, где траверса 7 вместе с пуансонами 20 опускается в нижнее 10 положение. При этом...

Номер патента: 290892

Опубликовано: 01.01.1971

Автор: Печко

МПК: B05C 5/00, C03C 17/02

Метки: паст, распыления

...18. Количество сухариков рассчитывается в зависимости от числа слоев пасты, которые необходимо нанести на заготовки. Сухарттки 18 предназначены лля приподнимания собачки 15 и предотвращения подьема иглы 2, когда необходимое количество слоев пасты нанесено на заготовку.Колпачок 19 служит для регулирования усилия прижатия иглы 2 с помощью пружины 20. Регулировка осуществляется поворотом колпачка в ту или другую сторону.Устройство монтируется на пресс-автомате и с помощью проушины на крышке 14 соедп290892 С оста в и тел ь Н. Щереди наТекред А. А. Камышииков Старости Редактор орректор Л. А. Царьк Изд. М 108 Заказ 183/6 Тираж 480 ПодписноеЯНИИПИ Комитета но дедам изобретений и открытий при Совете Липистров СССРМосква, 7 К, Раушская наб.,...
