Перм

Номер патента: 434926

Опубликовано: 05.07.1974

Авторы: Витько, Карпова, Перм, Савельева, Сергеев

МПК: A01N 37/02

Метки: гербицид, действия, сплошного

...и ддом соответствующей хлоркаты при нагревании, Синтезсоединений осуществляетсяуравнению; где К=СНС - СНе, - СНзСНС 1, - СНзСС- СССН - СС 1 и др,Характеристика синтезированных и испытанных эфиров приводится в таблице 1.Опыты по испытанию перечисленных соединений проводят в теплице в вегетационных сосудах по общепринятой методике предпосевной обработки почвы за день до посева семян. Почва дерново-подзолистая. Почва обрабатывается водной эмульсией концентрата препарата. Оценку проводят в трех нормах расхода препарата по действующему веществу, исходя из расчета на один гектар. Каждую норму расхода испытывают в трех повторностях. Через один месяц после посева семян учитывают вес зеленой массы растений.В таблице 2 даны средние результаты...

Номер патента: 428586

Опубликовано: 15.05.1974

Автор: Перм

МПК: H05K 13/00

Метки: деталями, корпуса, прибора, сборки, эластичными

...положении упирается в уступ 9. Для переключения рычага из одного положения в другое на основании установлен упор 4, а на кондукторе - упор 14. В качестве механизма загрузки используются типовые вцбробуцкеры, из которых детали 12 по лоткам 15 подаются ца планку 1 б.Планка закреплена на кондукторе 3 и имеет паз (пазы), по которому деталь направляется в отверстие корпуса 17 прибора. Кондуктор имеет гнездо для помещения корпуса прибора.В исходном положении траверса б находит ся в крайнем левом положении. При этом рычаг 10 упором 4 повернут по часовой стрелке, Серьга 8 кулачком рычага повернута против часовой стрелки, петлеобразный захват 11 находится в приподнятом положении. Корпус 25 прибора вставлен в гнездо кондуктора. Деталь находится...

Номер патента: 371184

Опубликовано: 01.01.1973

Авторы: Афонина, Вител, Моисеева, Перм, Соболевска

МПК: C03C 23/00

Метки: поверхности, стекла, суспензия

...ПОВЕРХНОСТИ СТЕ относится к области подготовстекла перед нанесением тонедмет изобретени стки поверхностикрытпя, включающкисел, например,гиаяся тем, что, сочистки и активацна содержит укаШих количествах100 стекла ая воГегОз, целью 1 и поз анные вес, ч.: й окиселтого,нгликолевыи 0,3 Изобретениеки поверхностиких покрытий.Известна суспензия для очистки поверхности стекла перед нанесением покрытий, содержащая раствор полирующего окисла, выбранного из группы ГегОз, ХгОг, СеОг.Цель изобретения - повышение степени очистки и активации поверхности стекла.Достигается это тем, что суспензия содержит на 100 вес. ч, дистиллированной воды 2,5 - 60 вес. ч. полирующего окисла и 0,02 - 0,3 вес. ч. полиэтиленгликолевого эфира.П р и м е р. Для получения...

Номер патента: 369963

Опубликовано: 01.01.1973

Автор: Перм

МПК: B21D 26/06

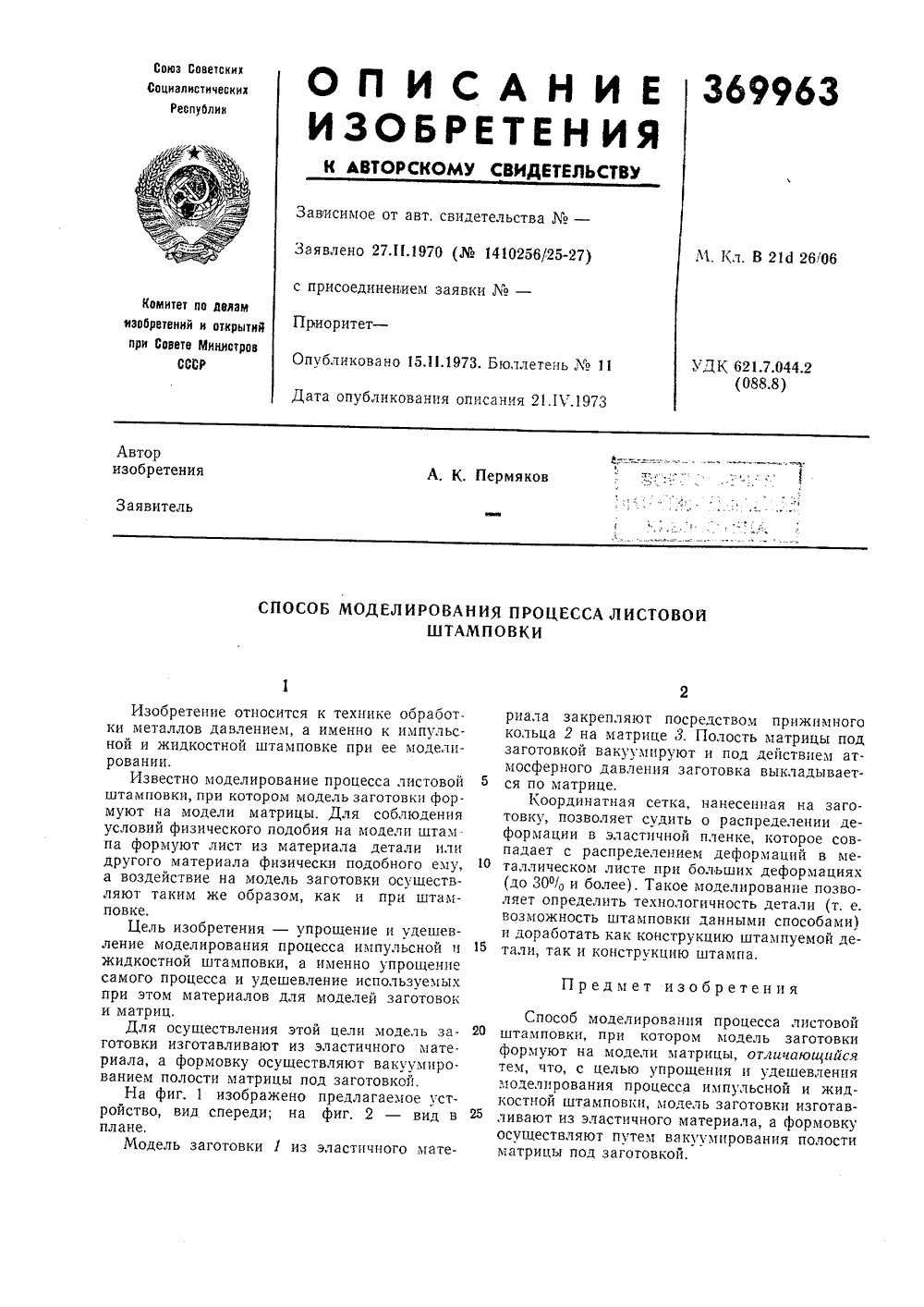

Метки: листовой, моделирования, процесса

...и удешевление моделирования процесса импульсной и жидкостной штамповки, а именно упрощение самого процесса и удешевление используемых при этом материалов для моделей заготовоки матриц.Для осуществления этой цели модель за. готовки изготавливают из эластичного мате. риала, а формовку осуществляют вакуумированием полости матрицы под заготовкой.На фиг. 1 изображено предлагаемое устройство, вид спереди; на фиг. 2 - вид в плане.Модель заготовки 1 из эластичного материала закрепляют посредством прижимного кольца 2 на матрице 8. Полость матрицы под заготовкой вакуумируют и под действием атмосферного давления заготовка выкладывает ся по матрице.Координатная сетка, нанесенная на заготовку, позволяет судить о распределении деформации в...

Номер патента: 365194

Опубликовано: 01.01.1973

Авторы: Алексеев, Перм

МПК: B21F 45/26

Метки: гибки, петель, проволоки

...ца го- ЭОловке.На фиг. 1 показано предлагаемое устройство, вцд спереди; ца фиг. 2 - то же, вид сбоку;ца фиг, 3 - -то же, вид сверху; на фиг. 4 - 6 -схема процесса гибки детали. 25Описываемое устройство для гибки проволоки в форме петли двойной кривизны содержит два рабочих элемента (упор 1 и ролик 2),совершающих движение по дуге, и две неподвижные оправки 8 и 4. Рабочие элементы 1 и Зо 2 расположены ца головке 5 (упор 1 приварен к головке, ролик 2 - на оси б).Механизм, состоящий из пневмоцилиндра 7, троса 8, пружины 9, планки 10, барабана 11, сообщает возвратно-вращательное движение головке 5, Натяжение пружины регулируется планкой 10. Головка 5 фиксируется на барабане винтом 12, Трос 8 от проскальзывания закрепляется винтом 18....

Номер патента: 408131

Опубликовано: 01.01.1973

Авторы: Боровков, Вакуленко, Зозул, Исакова, Левин, Перм, Подгорочный

МПК: F22D 1/32, F28D 7/04

Метки: птб

...воды в пных установках,Известны поверхностные теплообменники,например, для подогрева питательной водыпаротурбинных установок, содержащие расположенные по периферии корпуса вертикальныеколонны спиральных змеевиков,Однако коэффициент теплоотдачи при конденсации пара существенно снижается из-зазалива ниже расположенных змеевиков конденсатом.Целью изобретения являеция теплообмена и уменьшпротивления.Это достигается тем, что змеевики наклонены к горизонтали и разделены по высоте колонны на группы, между которыми установлены лотки для отвода конденсата. 1 о 15 го трубок 4 для подвода пара. Спиральные змеевиковые элементы 5 подсоединены к подающим 6 и отводящим 7 питательную воду коллекторам. Образованный на змеевиках конденсатор...

Номер патента: 356086

Опубликовано: 01.01.1972

Авторы: Бронштейн, Государственный, Дмитриев, Перм

МПК: B23H 7/16

Метки: шоёсхуюзиая»1ти«1в-тан11чеонабибяйотшд

...снабжен дополнительной вто ричной обмоткой, замкнутой на диод, с последовательно соединенной активно-ивдуктивной нагрузкой.На чертеже показана схема описываемого устройства.В цепи машинного генератора 1 находятся трансформатор 2, тиристор 3,и эрозионный промежуток 4. Траноформатор 2 состоит из первИчной обмотки 5 и вторичнык обмоток б и 7. В цепи обмотки б включен конденсатор 8. В цепи обмотки 7 включены после)довательно При наличии импульса тоха генераторапроисходит заряд конденсатора 8, В момент снижения э.д.с. машинного генератора до ну ля начинается разряд конденсатора 8 на обмоэку 6. В цепи обмотки 5 трансформатора 2 наводится напряжение, котарое по цепи: обмотка 5 трансформатора - генератор 1 - диод 12 прикладывается...

Номер патента: 347591

Опубликовано: 01.01.1972

Авторы: Перм, Сесок, Трунов, Чр

МПК: G01K 1/14, G01K 7/02, G12B 1/00 ...

Метки: штангой

...вытекание хладагента из полости вводд при подаче сжатого воздуха в полость вывода с использованйем полости ввода в качестве гидротормдза путем ограничения расхсда из нее хладагейта управляемым дросселем.На чертеже схематически представлено предлагаемое устройство.Водоохлаждаемая штанга 1 закреплена с помощью пустотелых рычагов 2 на шарнире 3, которые соединяют ее с напорной 4 ц сливной 5 магистралями хладагента. На сливной магистрали 5 хладагента установлен манометр 6 с аварийным электроконтактом. Через водоохлаждаемую фурму 7 с воздушным заслоном штанга входит в ванну с расплавленным металлом.Полость 8 ввода цилиндра 9 трубопроводом 10 ц полость 11 вывода трубопроводом 12 соединены с управляющим золотником И, который имеет три...

Номер патента: 339321

Опубликовано: 01.01.1972

Авторы: Борун, Брежнева, Зетлер, Перм

МПК: B07B 1/40

Метки: вибропитатель

...стержни же верхней системы свободно лежат в зазорах между 2 стержнями нижней и имеют упор по вертикали. За счет вибрации стержни верхней и нижней системы вращаются. При вращении верхние стержни всплывают до упора, образуя зазор между стержнями верхней и нижней системами.Наличие угора по высоте позволяет регулировать толщину насыпки материала.На чертеже представлен предлагаемый вибропитатель.Он состоит из двух систем параллельных цилиндрических стержней. Нижние стержни 1 свободно посажены в раму 2, которая приводится в колебательное движение электродвигателем Л. Стержни верхней системы 4 имеют диаметр больше зазора между стержнями ,нижней системы и лежат междуними свободно, Над концами стержней верхней системы имеется регулируемый...

Номер патента: 335501

Опубликовано: 01.01.1972

Авторы: Оликер, Перм

МПК: C02F 1/20

Метки: 335501

...барботажное устройство и 1 ийся тем, что, с целью предотвра можности заброса воды в турбину нагрузки, барботажное устройство незатопленным, а в верхней части 25 кумулятора предусмотрен патрубок чи греющего пара. 2. Деаэратор по п. 1, отличаюи 1 что, с целью повышения качества ванной воды, барботажное устрои 30 жено паровым коробом, паропер каналами и гидрозатвором.ийся тем, деаэрироство снаб- епускными Изобретение относится кя удаления из питательной водьагрессивных газов.Известны деаэраторы двухступенчатой конструкции, содержащие деаэрационную колонку с дырчатыми тарелками, бак-аккумулятор и затопленное барботажное устройство.Однако при сбросе нагрузки в таких деаэраторах возможен заброс воды в турбину.Целью изобретения является...

Номер патента: 334178

Опубликовано: 01.01.1972

Авторы: Алехин, Архипова, Кожевников, Максимов, Маркова, Мартынюк, Перм, Шадрин

МПК: C01B 15/12, C01B 35/10

Метки: воросиликатного, разложения, сырья

...где ее прокаливают при 950 - 1000 С в течение 1,5 - 2,5 час, Полученный продукт из печи поступает вместе с маточными растворами в мельницу мокрого 3 помола, работающую в замкнутом цикле с классификатором. Слив классификатора с соотношением Т; Ж=1: 4 с содержанием класса минус 0,074 мм не менее 95% подают в карбонизатор, где обрабатывают пульпу в течение 30 мин углекислым газом с концентрацией газа 30 - 35% при 65 - 80 С. В реактор при 65 - 50 С в течение 50 - 60 мин подают соду и затем фильтруют. Фильтрат метабората натрия, содержащий 4% ВзОз, поступает на охлаждение в теплообменный аппарат, Охлажденный до 12 - 16 С раствор метабората натрия поступает в реактор осаждения, куда подают перекись водорода с концентрацией 27 - 30%. Время...

Номер патента: 326352

Опубликовано: 01.01.1972

Авторы: Акопов, Балабанов, Брайловский, Всесоюзный, Геворков, Горлов, Душкин, Зархин, Зильберман, Константинов, Крючков, Левченко, Марков, Мартышин, Матвеев, Палий, Перм, Эдельман

МПК: E21B 25/00

Метки: колонковый, снаряд

...отличие от известного снабжен механизмом для распора керноприемной трубы между верхним концом корпуса и породоразрушающим наконечником. Механизм для распора может быть выполнен в виде телескопического резьбового соединения и размещен в верхней части керноприемной трубы.На чертеже изображен колонковый снаряд с частичным разрезом.В корпусе 1 колонкового снаряда размещена керноприемная труба 2. Сверху керноприемная труба снабжена механизмом для ее распора между верхним концом корпуса и породоразрушающим наконечником 3. Механизм для распора выполнен в виде телескопического резьбового соединения и состоит из штока 4, гайки 5 и фиксатора 6. Прп сборке сцаря ещая шток 4 в ганкемную трубу между вернаряда и породоразрушФиксатор 6 предотврещение...

Номер патента: 325388

Опубликовано: 01.01.1972

Авторы: Алексеев, Заикин, Крылов, Нужнов, Парфенов, Перм, Попов, Семенов, Соколов

МПК: E21D 23/04, E21D 23/12

Метки: 325388

...крепи и гипсометрии почвы при работе в наклонных пластах.Это достигается тем, что каждая секция снабжена установленным на ее основании кронштейном с закругленным торцом, выполненным с конусным каналом, в котором размещен стержень шарнира.На чертеже изображено парное соединение секций предлагаемой крепи в двух проекциях.Каждая секция имеет основание 1, верхняк 2, ограждение т, гидростойки 4 и гидродомкрат 5. Основание каждой секции снабжено кронштейном 6 с закругленным торцом, выполненным с конусным каналом 7, и котором размещен стержень 8 шарнира. Стержень проходит через конусные каналы в кронштейнах с зазором и выполнен разборным, что обеспе чивает приспосабливаемость крепи при рохо де геологических нарушений, возможность...

Номер патента: 323535

Опубликовано: 01.01.1972

Авторы: Владиславлев, Крючков, Литвинов, Перм, Поздн, Пославский, Рубинштейн, Травкин, Эдельман

МПК: E21B 10/42

Метки: тйхпическаяfe«vitt, уба

...радиус которой меньше радиуса корпуса долота, с горизонтальной плоскостью.Недостатком таких долот является не номерный износ лопастей, в результате снижается скорость бурения.С целью устранения этих недостатков и увеличения скорости бурения предлагается лопастное долото, у которого лопасти выполнены в форме сферы, радиус которой равен радиусу корпуса долота, причем лопасти могут быть также спиральными и расчленены на ряд отдельных ступенчатых режущих участков.На фиг. 1 показан фронтальный вид лагаемого долота; на фиг. 2 - то ж снизу; на фиг. 3 - участок лопасти со в ками. Долото выполнено в вид женного лопастями 2, в к твердосплавные или алмаз пасти выполнены в форме торой равен радиусу корп сти 2 могут быть прямым спиральными и...

Номер патента: 318674

Опубликовано: 01.01.1971

Авторы: Перм, Тыщенко

МПК: E21B 10/26

Метки: механический, расширитель, скважин

...фиг. 1 показан расширитель скважин в транспортном положении; на фиг. 2 - то же, в рабочем положении.Механический расширитель состоит из переводника 1 корпуса породоразрушающего наконечника 2, породоразрушающих органов 3, стопорных винтов 4, промежуточного О При соприкосновении с забоем скважиныосновного породоразрушающего органа (шарошки) 9 переводник перемещается относительно корпуса породоразрушающего наконечника 2, давит штоками 7 на рычаги 8, и 5 породоразрушающие органы (шарошки) 8выходят из гнезд. При вращении бурового снаряда основной породор азруш ающий орган (шарошка) 9 бурит скважину первоначального диаметра, а породоразрушающие органы О (шарошки) 3 расширяют ее,Известны механическиежин, предназначенные длятра...

Номер патента: 317858

Опубликовано: 01.01.1971

Авторы: Левин, Перм, Петров

МПК: F22D 1/32

Метки: воды, питательной, подогреватель

...доской 2 и эксцентрично по отношнию к корпусу расположенными трубнывпучками пароохладителя 3, собственно подгревателя 4 и охладителя дренажа 5, Удлненный трубный пучок охладителя дренаж5 заключен в герметичный кожу 6, входиотверстие которого находится ниже уровконденсата. Перегородки 7 в зоне кондснсции имеют по периметру борт и приваренытрубам 8 каркаса трубной системы. Для удления конденсата греющего пара с перегордок в трубах 8 имеются отверстия 9. В ценре трубного пучка размещена воздухоотсасвающая труба 10. В верхней части корпуподогревателя расположена водораспределтельная камера 11 с двумя накрестлежащивзо перегородками 12,Тираж 448 Подписное итета по дслагя изобретений ри Совете Министров СССР (-35, Раушская наб., д. 4/5 Заказ...

Номер патента: 316503

Опубликовано: 01.01.1971

Авторы: Бел, Захаров, Крылов, Перм

МПК: B21D 37/08

Метки: листового)материала, штамп

...чертеже изображен предлагаемыйштамп,Штамп содержит матрицу 1 с каналами 2для подвода закалочной среды, пуансона 3 с 2каналами 4 для подвода закалочной среды,причем каналы 2 и 4 асимметричны относительно изделия 5. Для отвода закалочной среды и образующегося пара служат каналы 6,расположенные в пуансоне 3, и каналы 7, расположенные в матрице 2.Штамп раоотает следующим образом. Присведении матрицы и пуансона закалочная среда подводится в каналы более, чем в одномместе по длине изделия, например с двух про тпвоположных торцов изделия Таким подводом закалочной среды обесп ивают более равномерный режим закалки на разных участках изделия длиной свыше 3 м. Пропуская закалочную среду по противоположным сторонам поверхности изделия...

Номер патента: 316502

Опубликовано: 01.01.1971

Авторы: Бел, Захаров, Крылов, Перм

МПК: B21D 37/08

Метки: закалкой, инструмент, листового, одновременной, формообразования

...твердость по поверхности изделия, 20Предложенный инструмент представлен на чертеже.Инструмент, преимущественно пуансон, представляет корпус 1, расположенные на разных уровнях по его формообразующей по верхности каналы а для подвода закалочной среды к поверхности изделия. В корпусе инструмента выполнена полость А, разделенная перегородками 2 на изолированные камеры 3. Каждая камера соединена с заданным коли чсством каналов для подвода закалочной среды к поверхности изделия и посредством трубопровода 4 - с коллектором 5, подающим закалочную среду во все камеры одновременно. Трубопроводы имеют различное поперечное сечение.При таком выполнении формообразующего инструмента среда из общего коллектора поступает во все камеры одновременно,...

Номер патента: 297617

Опубликовано: 01.01.1971

Авторы: Андрейченко, Бродский, Гков, Давыдов, Ильин, Перм, Самодаев, Филонов, Хрущев

МПК: F26B 13/20

Метки: влажных, пневматическогс5, транспортирования

...11, где 15 он досушивается.Аналогичный процесс происходит в циклоне 12, откуда материал подается по следующему трубопроводу в конечный циклон, из которого через шлюзовый питатель выгру жается высушенный продукт.Отработанная парогазовая смесь с температурой 120 С направляется с помощью вентилятора в теплообменник с целью утилизации тепла,25 При необходимости количество промежуточных циклонов может быть увеличено до двух и более.Для автоматизации температурного процесса сушки в любой точке трубопровода, на пример, на выходе из циклона парогазовой297617 Предмет изобретения Составитель К. Е. Тарасевич Редактор Г. С. Кузьмина Техред 3. Н. Тараненко Корректор Г, С, МухинаЗаказ 1302/7 Изд571 Тираж 473 ПодписноеЦНИИПИ Комитета по делам...

Номер патента: 296715

Опубликовано: 01.01.1971

Авторы: Глушков, Горнец, Иванов, Качев, Морозов, Оликер, Павлов, Перм

МПК: C02F 1/20, F22D 1/50

Метки: afs-iil, iiatehtho, всесоюзная

...деаэрационной колонки.Вода с первой тарелки попадает в отсек 7, правая стенка которого ниже трех остальных. Поэтому поток воды отводится в правую часть тарелки 5, где в результате выдержки воды происходит отделение от нее дисперсного воздуха. Затем вода перетекает в левую часть тарелки, которая секционирована. В результате секционирования уровень воды на тарелке 5 даже при минимальной нагрузке не опускается ниже 40 мм, что обеспечивает нечувствительность тарелки к перекосам до 10 - 1 Ь мм.Далее вода поступает на перепускную та- З 0 релку 8. Эта тарелка выполнена сплошной, кроме небольшого перфорированного участка, через отверстия которого происходит перепуск воды в правую часть расположенного ниже барботажното листа 9. Обработанная на...

Номер патента: 322271

Опубликовано: 01.01.1971

Авторы: Золотев, Миронов, Перм

МПК: B05C 13/02, B29C 41/20, B29C 41/46 ...

Метки: нанесения, покрытий

...трубы, а установка с продувкой воздуха через пневмомуфту сложна конструктивно и трудоемка в эксплуатации.Цель изобретения - уменьшение металло- емкости и улучшение качества покрытии. Это достигается тем, что патрон выполнен с центрирующим трубу буртом и зажимными сухарями, а в корпусе патрона концентрично ему смонтирована центробежная крыльчатка,На фиг. 1 изображена предлагаемая установка, общая компановка; на фиг. 2 - - приводной патрон с центробежной крыльчаткой.Устройство состоит из приводного патрона 1, люнетов 2 и калорифера с раструбным выходом 3.Приводной патрон состоит из собственногопатрона 4 с центрирующим пояском для трубы и с зажимными сухарями, а также центробежной крыльчатки 5, Крыльчатка жестко крепится на патроне и...

Номер патента: 274579

Опубликовано: 01.01.1970

Авторы: Дюсуше, Макшеев, Перм

МПК: F16L 13/10, F16L 15/00

Метки: выполненными, концами, последовательного, соединения, труба, трубопровод

...оста вке, вс ческий раструб, лью повышения н ический раструб нии и образует об ми для п рубопров аружную ыполненн тавляемо отличаю адежнос вытянут ратный ую в й на итаяся ти сов осеконус,ОП И САНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельствапубликовано 24.У 1,1970. Бюллетень21 ТРУБА С КО Н ЦАМ И, В Ь 1 П ОЛ НОСЛЕДОВАТЕЛЬНОГО СОЕДИНЕНИ Изобретение относится к области машиностроения, а именно к разъемным соединениям труб и шлангов.Известны трубы с концами, выполненными для последовательного соединения в трубопровод, в которых один из концов имеет наружную резьбу, а другой - внутреннюю, выполненную в уплотнительной проставке, вставляемой на клею в конический раструб.В предлагаемой трубе для повышения надежности...

Номер патента: 263856

Опубликовано: 01.01.1970

Авторы: Дюсуше, Миронов, Перм

МПК: B29C 33/42, B29C 33/48

Метки: дв, золотое, инстит, исследовательский, макшеевуфимский, научно, нефтяной, ю.в

...в конусной втулки 3 (см. фиг, 3) накладывается сверху на стержень 7, при этом пружинка 5 прижимается к нему выступом 1 О, в исходном положении пружинка находится в отогнутом положении, как показано на фиг. 1 пунктиром. Клин 2 накладывается поверхностью 11 на поверхность 12 детали в конусной втулки 3 так, чтобы выступ 13 клина вошел в выточку 14, а пружинка 5 через отверстие 15 вошла в отверстие 1 б и паз 17. С обратной стороны стержня 7 накладывается деталь 2 конусной втулки, совместив шип 18 детали в конусной втулки с выемкой 19 детали г, и поочередно устанавливаются части а и б резь- бовой втулки так, чтобы выступ 13 вошел в выточку 14 конусной втулки 3. После чего стопорное пружинное кольцо 4 вводится в кольцевую канавку 20 разборной...

Номер патента: 257511

Опубликовано: 01.01.1969

Авторы: Блинов, Волков, Дмитриев, Калинин, Оликер, Перм

МПК: C02F 1/20

Метки: деаэратор, ный

...отсек 4 с направляющими лопатками 5 и разделительным каналом б. Тарелки 2 снабжены сскционирующнми поперечными вертикальными перегородками /.Перегретая вода по трубе 8 поступает в Отсек .1, Гдс проис,одит се вскипанис при поиже 1 щом давле;Ии, при этом лопатки 5 обеспечивают отдсленнс пара от Воды. Далее вода попадает в раздслительнь канал 6, в кото ром гасится се э:Сргия. Выделизшийся из водыи:.р поступает под оароотаж:Ый лист 9, про.Одит чсрез его щслн и подзергаст интенсив;ой обраоотке питатсльную воду, подаваемую с 1 зер);у на тарелки 2 по патруоку 10. Г 1 ри про- ГчОЖЛС;Н 1 И Пяра т 1 ерЕЗ б)ярботяжи 111;1 ИСТ 9 110 д : ич ооразустся паровая подушка соответст- ЧК)1 цсй ВЬ 1 СОТ 1,1, 1 Л 5 Об)ССНСтЕНИ 51 1 юрчя;1 Ьиой работы...

Номер патента: 207514

Опубликовано: 01.01.1968

Авторы: Измайлов, Перм

МПК: A01D 17/20, B07B 1/16

Метки: картофелеуборочная

...приемный пный сепаратор из гртранспортер и скатитем, что, с цельюспособности, роторньколец и поперечныйвнутри прореженногра, смонтированного зобретения присоединением заявкиИзвестны картофелеуборочные машины, содержащие лемеха, приемный прутковый элеватор, роторный сепаратор из граненых колец, скатную доску и поперечный транспортер.В машине предложенной конструкции ро торный сепаратор из граненых колец и поперечный транспортер установлены внутри прореженного пруткового транспортера, смонтированного за приемным элеватором. Это позволяет повысить сепарирующую ст;особность 10 машины.На чертеже изображена описываемая машина, общий вид.Машина включает лемеха 1, приемный элеватор 2 (прутковый) и установленный за 15...

Номер патента: 206487

Опубликовано: 01.01.1968

Авторы: Алексеев, Дубовский, Заикин, Коробов, Нуждихин, Перм, Попов, Портнов, Храмцов, Чуйко

МПК: E21D 23/00, E21D 23/12, E21D 23/16 ...

Метки: крепь, механизированная

...7, гидродомкрата 8 и основания 9.Козырек и верхняк, соединенные между собой гидропатроном, образуют шарнирно-жест кое перекрытие. Основание выполнено из двух продольных брусьев 10, соединенных между собой двумя литыми опорами. В окне между брусьями расположен горизонтальный домкрат. Отдельные секции крепи связаны з 0 друг с другом конвеиером через гидродомкраты 8 и лыжу 11, Размеры крепи по мощности пласта могут изменяться от 1,1 до 1,8 ть Передача двигательного усилия от основания к верхняку осуществляется посредством рычажного четырехзвенника, состоящего из двух травсрс б и 7, ограждения 4 и основания 9, который, кроме этого обеспечивает поддержание постоянной величины зазора между передним концом всрхняка и забоем при изменении...

Номер патента: 200586

Опубликовано: 01.01.1967

Авторы: Блинов, Оликер, Перм

МПК: C02F 1/20, F22D 1/30

Метки: двухступенчатый, деаэратор, термический

...щелевидной формы, расположенными перпендикулярно продольной оси бака 2, и помещенных на листе 9 вертикальных параллельных продольных перегородок 11, перекрытых сверху глухим листом 12, образующим с перегородками 1 каналы 13 для прохода воды. Химически умягченная вода и конденсат подаются в колонку 1 соответственно по трубам 14 и 15 и попадают на верхнюю распределительную тарелку 1 б. Пройдя нижнюю распределительную тарелку 17, вода попадает в аккумуляторный бак 2 на лоток 3. В колонке 1 происходит основной подогрев воды и ее частичная дегаза200586 б У,Ы 7Фиг. у 535изобретенийтров СССРСерова, д. 4 Подписпооткрытий Типография, пр, Сапунова, 2 ция, но основная масса мельчайших газовых пузырьков остается в воде, а на лотке 3 происходит...

Номер патента: 191939

Опубликовано: 01.01.1967

Авторы: Герасимов, Измайлов, Максимов, Перм, Сорокин

МПК: A01D 91/02

Метки: картофеля, уборки

...крупной продовольственной фракции клубни укладывают в валки, которые после озеленения подбирают, сепарируют от примесей и сортируют на семенную и мелкую фракции.2. Способ по п, 1, отличающийся тем, чго годбор уложенного в валки семенного и мелкого картофеля осуществляют в зависимости от погодных условий и сорта картофеля через 1 - 10 дней после укладки.Приоритет по п, 2 предмета изобретения исчислять с 4/111 - 1965 г. Известные способы уборки семенного картофеля и его хранения приводят к большойпорче клубней картофеля, частой их переборке и очень резкому снижению тургора, чтоприводит к потере нх посевных качеств, к резкой потере энергии прорастания и удлинениюсрока созревания,Предлагаемый способ уборки картофеля, сцелью закалки...

Номер патента: 177390

Опубликовано: 01.01.1966

Авторы: Алексеев, Куракин, Перм, Попов, Портнов, Романченко, Санкин, Храмцов, Шнейдерман

МПК: E21C 25/04

Метки: исполнительный, орган, шнекобый

...к завалу выполнена с переходом в лопасть, что позволило устранить заклинивание угля между конвейером и спиралями шнека и подпрессовку угля под крепь и конвейер при работе комбайна с рамы конвейера.На фиг, 1 изображен комбайн, вид сбоку; ца фиг. 2 - то же, вид сверху.Шнековый исполнительный орган выполнен в виде двух шнеков 1, 2, оснащенных зубками 3, 4, и предназначен для самозарубки, отбойки и погрузки полезного ископаемого в комбайнах, работающих с рамы конвейера.Исполнительный орган имеет три характерных участка: шнековую спираль а, переходный участок б, лопасть в.Торцовые части шнековых лопастей, обращенные к забою, снабжены режущими зубками 4, позволяющими осуществлять самозарубку. Отоойка полезного ископаемого производится...

Номер патента: 182944

Опубликовано: 01.01.1966

Авторы: Ворак, Герасимов, Гребенников, Замотаев, Зников, Измайлов, Йв, Ковинский, Перм, Попов, Рыбников, Соловьева, Хохлов

МПК: A01D 17/00

Метки: двухфазной, картофелеуборочная, картофеля, комбинированной, прямой, уборки

...11 ри укладке в валок 11 (см. фиг. 2) реверсивный транспортер сбрасывает картофель под машину. При последующем проходе манины (см, фиг. 3) эластичный клапан 12 опускается на рсверсивный транспортер 8, и кар- О тофель с помощью скатной поверхности 13также укладывается в валок. Для увеличения валка может быть использован транспортсрудлинитель 10, Для этого транспортер ставят в горизонтальное положение и на внешний его конец переставляют скатную поверхность 13, Таким образом можно укладывать картофель в валок 11 четырех-десяти рядков убранного картофеля при челночном способе их уборки.При уборке картофеля из валков 11 над внешним концом реверсивного транспортера ставят игольчатый сепаратор 14 со сьемником 1 д клубней (см. фиг. 4) и...
