Артемьев

Номер патента: 787689

Опубликовано: 15.12.1980

Авторы: Артемьев, Барбашин, Вигант, Пахотин

МПК: F01D 5/22

Метки: колесо, осевой, рабочее, турбомашины

...является рабочее колесо осевой турбомашины, содержащее,лопатки с бандажными полками,имеющими разъем 121.Однако в укаэанной конструкции зоны разъема выполйены по ломаной линии, что уменьшает демпфирующий,эффект и снижает, темсамым, надежность. 25Цель изобретения - повышение надежности.Указанная цель достигается тем, что полки снабжены пластинами, перекрывающими зону разъемов полок. 30 На фиг. 1 показано рабочее колесо, продольный разрез; на фиг 2-сечение А-А на фиг. 1.Рабочее колесо осевой турбомащины содержит лопатки 1 с бандажными полками 2, имеющими разъем, которые снабжены пластинами 3, перекрывающими зону 4 разъемов полок 2. Возникающие во время работы вибрации рабочих лопаток 1 гасятся эа счет сил трения, возникающих при...

Номер патента: 785933

Опубликовано: 07.12.1980

Автор: Артемьев

МПК: H02M 5/16

Метки: статический, трехфазный, феррорезонансный, частоты

...обмотки нелинейных дросселей расположены на одномШ-образном магнитопроводе.На чертеже представлена схемаустройства,К каждой иэ фаз А, В, С источникапитания подключена цепь, состоящая изпоследовательно соединенных линейного дросселя, конденсатора С и первичной обмотки нелинейного дросселя И,Все первичные обмотки нелинейных дросселей МлА,ЯЛЭ, Ис объединены в общуюточку, причем между нулевой фазой О иуказанной общей точкой включена первичная обмотка трансформатора токаТТ, ко вторичной обмотке которогоподключен вход амплитудного селектора (АС), выход которого соединен свыводами обратной связи АПУ.Каждый из контактов пускателяК АПУ шунтирует одну из первичнцхобмоток нелинейных дросселей, Вторичные обмотки И, У, Ис соединены взвезду и каждая...

Номер патента: 785649

Опубликовано: 07.12.1980

Авторы: Артемьев, Демин, Панков

МПК: G01B 21/00

Метки: излучателя, положения, углового

...зеркало. 4 и 5, зеркальный растр 6, Фотоприемники 7 и 8, привод 9, предусилители 10 и 11, узкополосные Фильтры 12 и 13, фазовый демодулятор 14 и полевые диафрагмы 15 и 16. Способ осуществляется следующим образом.Объективом 1 с помощью зеркальной призмы 2, полупрозрачного зеркала 3 и зеркал 4 и 5 Формируют два иэображения О и О излучателя О в плоскости зеркального растра 6, приводимого во вращение приводом 9. Иэображения излучателя О анализируют во взаимно противоположных направлениях с помощью вращаемого с угловой скоростьи ь) растра б и при этом осуществляют их принудительное движение в785649 Формула изобретения дФ= дф1и где краж 801 Подписно илиал ППП "Пат ужгород, ул. т Вроектна 3плоскости анализа с постоянной линейной скоростью Ч...

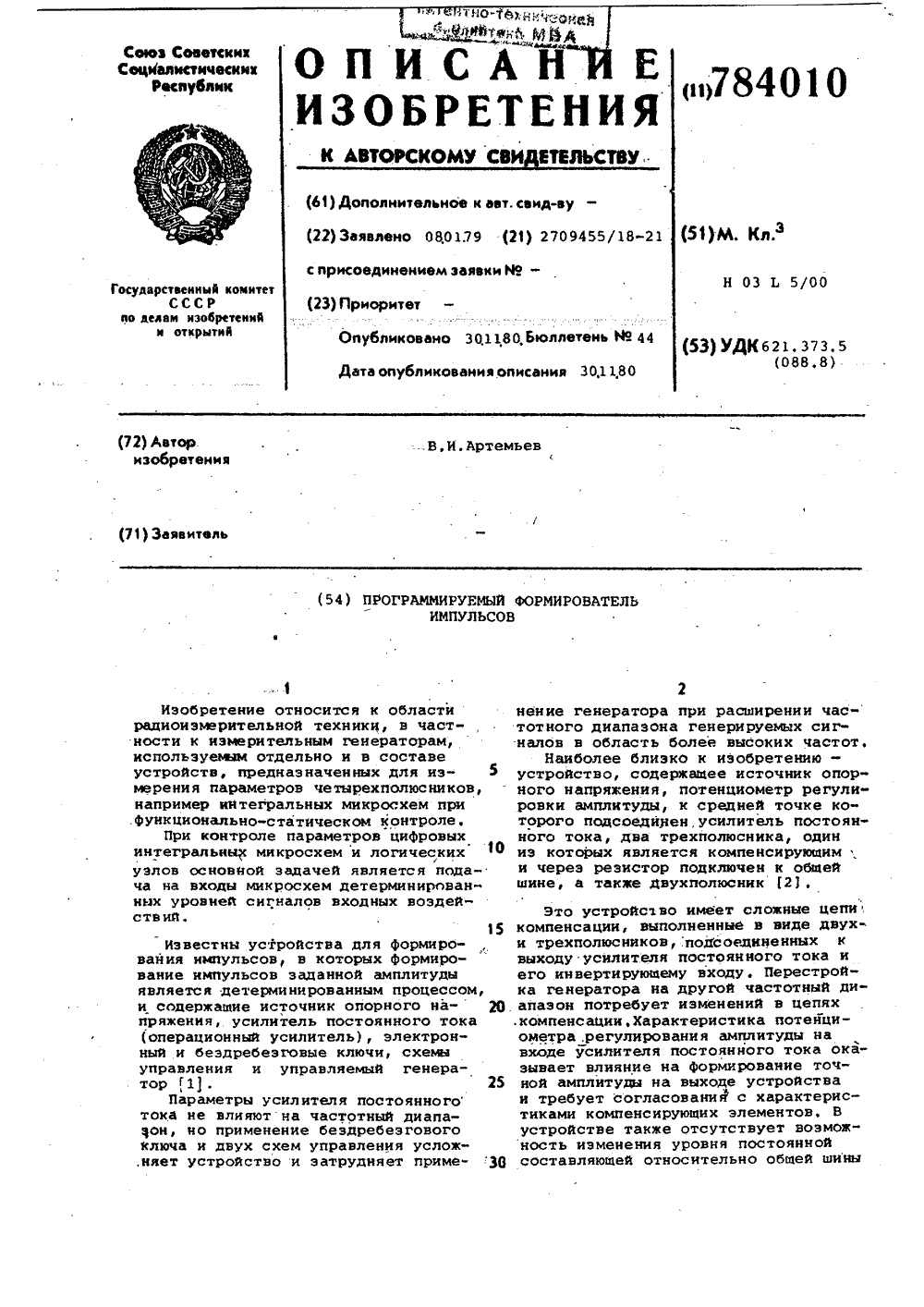

Номер патента: 784010

Опубликовано: 30.11.1980

Автор: Артемьев

МПК: H03K 5/007

Метки: программируемый, формирователь

...генератора14, который модулирует напряжение постоянного тока на выходе ключевоготрехполюсника в пределах уровней, ус 4 тановленных с помощью операционныхусйлйтелей 4 и 5 и программированныхделйтелей 11, 12, Ключевой каскад 9уСилйвает"бййййл по мощности. Делитель 10 нагрузки предназначен дляподачи напряжения с выхода ключевогокаскада 9 на вход операционного усилителя 4, компенсируя падение напряжения на нагрузке, подключаемой к формйуователю.Устройство может применяться в ап 55 паратуре для испытания интегральныхмикросхем, значительно сокращая и облегчая процесс испытаний, посколькудопускает возмбжность управления каквручную, так и с помощью системы автодО матического управления,Формула изобретения Программируемый формирователь...

Номер патента: 783412

Опубликовано: 30.11.1980

Авторы: Артемьев, Винаков, Ивахнюк, Кочерженко

МПК: E02D 27/10

Метки: возведения, колодца, опускного

...замещать газобетоном, а замещение осуществляют горизонтальными слоями по высоте колодца, причем в каждом нижележащем слое могут испольэовать материал с большим нременем схватывания, чем в каждом вышележащем.Способ осуществляют следующим образом.Колодец погружают в грунт в тиксотропной рубашке. По достижении проектной глубины заложения по предварительно предусмотренным отверстиям н стенках сооружения и трубам, разведенным в несколько ярусов, в нижний ярус закачнвают расширяющийся состав, например газобетон, с временем :хватывання 28 ч. По заполнении слоя высотой 1-2 м через вышележащий ярус отверстий, располагаемый на 2-4 м выше нижнего, эакачквают расширяющийся состав с временем схватывания 14 чЭтот слой раствора, затвердевая, сам...

Номер патента: 783290

Опубликовано: 30.11.1980

Авторы: Артемьев, Важенин, Вепрев, Кручинина, Набоко, Тихонов

МПК: C04B 43/02

Метки: композиция, теплоизоляционного

...достигается тем, что компбэиция для изготовления теплоизоляционного материала, включающая минеральное волокно и золь кремниевой кислоты, содержит золь кремниевой кислоты стабилизированный при следующем соотношении компонентов, вес.Ъ:Минеральное волокно 41-95Золь кремниевой кислотыстабилизированный (насухое вещество) 5-59Золь кремниевой кислоты стабилизированный получают путем обесщелачивания жидкого стекла на катионнообменной смоле с последующей стабилизацией.При этом золь кремниевой кислоты стабилизированный при смешивании с минеральным волокном не гелирует.Размеры мицелл,эоля кремниевой кисльты стабилизированного сравнимы с диаметром волокон, поэтому число контактов этих мицелл с волокном достаточно большее. Это позволяет...

Номер патента: 782888

Опубликовано: 30.11.1980

Авторы: Артемьев, Голованов, Гостев, Лобачев

МПК: B06B 1/16

Метки: вибровозбудитель

...содержит снабженный картером 1 корпус 2, внутрикоторого размещены установленныйна роторе 3 привода 4 дебаланс 5 и ас подшипники 6 ротора 3, которые связаны с картером 1 посредством подводящих масло каналов 7. В стенке 8картера 1 выполнено отверстие 9.Вибровозбудитель снабжен упругой ди 2 п афрагмой 10, установленной на выходе отверстия 9 стенки 8 и соединенной с последней, перекрывающим отверстие 9 обратным клапаном 11 и закрепленной на пружинах 12 массой 2 с 13, взаимодействующей с диафрагмой10, а подводящие каналы 7 связаны сполостью 14, образованной стенкой8 и диафрагмой 10.Устройство работает следующим 3 О образом.782888 Формула изобретения Составитель Ю. Р тор Е. Дайч Техред С.Мигунов "Я;е.фрак.:; 1, .ч авщ, - ....

Номер патента: 779739

Опубликовано: 15.11.1980

Авторы: Артемьев, Кучин, Нуждин, Парецкий, Пономарев, Шмуэльзон

МПК: F23D 15/00

Метки: газовая, горелка

...трубу 3, установленную с возможностью продольного перемещения и коаксиально размещенный кольцевой коллектор 4 с топливо- раздающими устройствами 5, размещенными в конфузорном участке 2 корпуса 1. Топливораздающие устройства 5 выполнены в виде радиальных патрубков 6 с заглушенными торцами н сопловыми отверстиями 7.Работа устройства осуществляется ледующим образом.7797391полнота сгорания, снижается удельныйрасход топлива,3Воздух, необходимый для горения, подается в корпус 1, В случае необходимости полученйя светящегося факела, газ делитсяна два потока, один из которых поступает в кольцевой ко 1 лек- тор 4, далее в радиальные патрубки 6 и через сопловые отверстия 7 подается в пространство сгорания, а другой поток поступает в центральную...

Номер патента: 777850

Опубликовано: 07.11.1980

Авторы: Артемьев, Бочарников, Егоров, Надеев, Пищиков, Рыжих

МПК: H04R 15/00

Метки: датчик, магнитострикционный, перемещений

...в частности, жестко связаны с датчиками положения кромок движущегося полосового материа ла. Электронная часть датчика содержит в каждом канале однотипные формирователи 7 и 7 а импульсов записи, усилители- формирователи 8 и 8 а импульсов считывания, ключи 9 и 9 а, элементы ИЛИ 10 и 10 а в цепях обратных связей, счетчик 11 импульсоц, триггер 12 и тактовый генератор 13,Импульсом тактового генератора 13 счетчик 11 устанавливается в исходное состояние. Одновременно на выходе триггера 12 появляется сигнал, открывающий ключи 9 и 9 а и через элементы ИЛИ 10 и 10 а запускаются формирователи 7 и 7 а импульсов записи. Импульс тока записи, подаваемый в передающую катушку 2 а опорного канала, возбуждает на участке звукопровода, находящегося под...

Номер патента: 777333

Опубликовано: 07.11.1980

Авторы: Артемьев, Симонов

МПК: F16N 15/00

Метки: нанесения, покрытия, смазочного, твердого

...опверстия стальной детали обезжиривают (например этиловым спиртом), затем наносят с помощью кисти (или распылителя) слои твердой смазки толщиной 0,1 - 0,12 мм следующего состава, в вес, ч.: дисульфид молибдена (порошок) 8 - 10,спирто-бакелитово-граф,итовыйпрепарат 3 - 4,спирт этиловый 10 15. После нанесения покрытие предвари 15 Результаты пластического деформировательно отверждают посредством выдержки ния твердых смазочных покрытий, предвадеталей в печи при 80 - 90 С;в течение рительно отвержденных прои режимах, предПотери массы летучего растворителя в связующем перед пластическим деформированном (дорнованием), %Состояние поверхности покрытия после пластического доформирования (дорнование) Ренее 75 лз - 7 Э 59 - 90 91 -...

Номер патента: 777312

Опубликовано: 07.11.1980

Авторы: Артемьев, Башаров, Демин, Евдокимов, Жульков, Лисовский, Тюльпаков

МПК: F16K 31/02

Метки: клапан, электромагнитный

...4, 5 при помощи каналов12, 13 с полостями 14, 15, расположеннымнад и под основным запорным органом 2.Основной и управляющий запорные орга 20 ны и заслонка подпружинены пружинами16, 17, 18. Управление клапаном осуществляется электромагнитом 19,Работает калапан следующим образом.При нормальной работе, когда нет забро 25 сов давления, газ проходя лабиринтное уплотнение, образованное канавкой 8 и выступом 9 теряет часть своей кинетическойэнергии и попадает в полость 10, далеечерез каналы 12 поступает в подклапаннуюЗ 0 полость 14, откуда через зазоры между за777312 ности, так как усилие от динамического заброса в период его воздействия направлено в сторону прижатия запорного органа к седлу.5 Электромагнитный клапан с расположенными в...

Номер патента: 775509

Опубликовано: 30.10.1980

Авторы: Агеев, Акопянц, Артемьев, Клюнков, Миллер, Шерешевский

МПК: F22B 37/32

Метки: выносной, пара, сепаратор, центробежный

...пароотводяший цатрубок 3, ав нижней - пароотводяший патрубок 4,снабженный вентилем 5, Патрубки 3 и 4подключены к пароотводяшему трубопроводу 6, снабженному расходомером 7с. индикатором 8. Вентиль 5 соединенкомандной связью 9 с расходомером7.В нижней точке пароотводяшего патрубка 4 установлен конденсатоотводчик 10,В днище 11 корпуса 1 закреплен сливной натрубок 1 г.Сепаратор работает следукнцим образом,Пароводяная смесь через патрубки 2подводится в корпус 1, где осутцествлявтся сепарация пара, Отделенная влага слв09 фчения суъщарного проходного сечения пароотводящих патрубков и повысить эффективность сепарадии пара в широком диапазоне паровых нагрузок за счет регулированного отвода пара. 3 7755 вается из корпуса 1 через патрубок 12....

Номер патента: 773829

Опубликовано: 23.10.1980

Авторы: Артемьев, Колоколкин, Лавковский, Наталкин, Толстов

МПК: H02J 7/10

Метки: аккумуляторной, асимметричным, батареи, заряда, током

...входом 36 узла запрета счета. Выход 37 узла 24 обнуления соединен с входом К счетчика, т.е. входом установки в нулевое состояние.,Устройство работает следующим образом.После включения питающих напряжений счетчик 21 устанавливается в нулевое состояние, импульсы управления на вентили11 и 12 инвертора не подаются. При этомдо появления тока в силовой цепи устройства на выходе 37 узла 24 обнуления сохраняется сигнал, удерживающий счетчик внулевом состоянии, а импульсы с выхода35 задающего генератора системы 2 управления через узел 20 запрета поступают насчетный вход счетчика,При появлении тока в силовой цепи устройства сигнал на выходе узла обнуления10 изменяется, счетчик 21 переводится в рабочее состояние и начинает переключаться...

Номер патента: 773828

Опубликовано: 23.10.1980

Авторы: Артемьев, Демидов, Колоколкин, Лавковский

МПК: H02J 7/10

Метки: аккумуляторной, ассимметричным, батареи, заряда, током

...11 управления. Узел 17 сравнения состоит из интегратора 27 и нуль-органа 28. Интегратор шунтирован диодом 29 и электронным ключем 30, управляющий вход которого соединен с выходом 21 системы 11 управления.Устройство работает следующим образом,При включении питающих напряжений на выходе генератора 18 прямоугольных импульсов формируется сигнал, при котором импульсы управления на вентили 6, 7, инвертора не подаются, и ток на выходе выпрямителя 1, величина которого определяется установкой задатчика тока 15, протекает через вентили 4, 5 инвертора 3 и аккумуляторную батарею 10, заряжая ее.В момент времени 1 ь определяемый параметрами генератора, на его выходе формируется сигнал, который переводит выпрямитель 1 в инверторный режим и...

Номер патента: 773384

Опубликовано: 23.10.1980

Авторы: Артемьев, Батищев

МПК: F22B 21/04

Метки: котел, паровой

...111.Недостатком этого парового котла является пониженная надежность из.за ксыцентрации со. лей в наиболее теплонапряженной части - экраИ иах топки, в которых интенсифицнруется накипеобразование, что усугубляется уменьшением скоростной циркуляции среды в экранах по сравнению с конструкциями, где экраны замыкаются прямо на барабан. В верхнем коллекторе ввиду его относительно малого диаметра ивысокой скорости потока в нем отделение воды из смеси не происходит, опускные трубыпрактически не работают, и вся вода прокачивается через выносные сепараторы, Все перечисленное может привести к пережогу труб второиступени испарения при работе на котловой во.де повышенного солесодержания.Цель изобретения - повышение надежностипарового...

Номер патента: 772631

Опубликовано: 23.10.1980

Авторы: Артемьев, Валдырев, Говзман, Дитц, Дралюк, Корытин, Хазанов

МПК: B21B 37/00

Метки: клетей, настройки, непрерывного, приводов, прокатного, скоростей, стана

...с выражением 40 Йгде Ь, Ь ) - толщина полосы за клетями,относительное обжатиеполосы в клети. О Вычислители 1 и 2 предлагаемогои известного устройств по структуреи реализуемому алгоритму идентичны,в простейшем случае представляют собой ряд последовательно соединенных д множительно"делительных элементов Вычислитель 3 толщины полосы заклетями состоит иэ последовательновключенных делительных элементов 3335.Блок 29 контроля содержит интегратор Зб, вход которого соединен с выходом элемента 37 сравнения, а выход - со входом сумматора 38.Блок ЗО контроля содержит нелиНейные усилители 39 и 40, входы которыхсоединены с выходами элементов 41 и42 сравнения соответственно, а выходы " со входом сумматора 24.Управляющие входы вычислителей1 и 2...

Номер патента: 766728

Опубликовано: 30.09.1980

Авторы: Артемьев, Стефанович

МПК: B22B 41/08

Метки: выпуска, ковша, металла

...затвора впозицию разливки; на фиг. 2 - то же, после установки шиберного затвора в позициюразливки.Устройство для выпуска металла из ковша 1 содержит установленный в его днищеразливочный стакан 2, размещенный в подстаканнике 3, шамотную пробку 4, перекрывающую отверстие разливочного стакана, ишиберный затвор, содержащий неподвижную 5 и подвижную 6 плиты. В стакане 2расположен выталкивающий элемент Г-образной формы, имеющий плечи 7 и 8, расположенные друг к другу под тупым углом(110 в 120). Пробка 4 выполнена с пазом9 для размещения в нем плеча 7 выталкивающего элемента, и в подвижной плите 6 шиберного затвора выполнено углубление 1 Одля фиксирования в нем конца плеча 8 выталкивающего элемента, причем углублениерасположено на продолЬной...

Номер патента: 765297

Опубликовано: 23.09.1980

Авторы: Авраменко, Артемьев, Базалей, Ефремова, Жовдак, Криковлюк, Репринцева

МПК: C08J 7/14

Метки: гидрофилизации, пластиков, полистирольных

...поверхности изделия на протяжении всего времени обработки, что приводит к полному окислению поверхности изделия и, как следствие,к значительному повышению смачиваемости получаемого иэделия, Кроме того,при диссоциация нитрата магния в кислой среде образуются ионы МО., являющиеся сильными окислителями, которые наряду с перманганатом калия окисляют поверхность изделия, восстанавливаясь при этом до МО или КО поуравнению НО.+ФН+Ф 5 Е -ЯО+2 НО,за счет чего значительно увеличивается количество образующихся на поверхности изделия полярных групп, что ведет к резкому увеличению полярности получаемого изделия.Добавление в раствор для гидрофилизации нитрата магния и оказываемое им дополнительное окисляющее действие за счет .образования ионов ИО...

Номер патента: 759156

Опубликовано: 30.08.1980

Авторы: Артемьев, Бедняков, Подкуйко, Седов, Тартаковский, Толпин

МПК: B21B 25/02

Метки: задний, стана, стол, трубопрокатного

...стержня меньшей длины.Иа Фиг. 1 изображен механизм заднего стола при прокатке на коротком оправочном стержне на Фиг. 2 " механизм заднего стола при прокатке на длинном оправочном стержне на фиг.3-. механизм заднего стола при прокатке на коротком стержне, план 1 на Фиг.4 - 40 механизм заднего стола при прокатке на длинном стержне, план 1 на Фиг.5 разрез А-А на Фиг. 1; на фнг. 6 разрез Б-Б на Фиг,3.Задний стол короткооправочного 4трубопрокатного стана содержит раму1, смонтированные на ней последовательно первый центрователь 2 с выдач"ными роликами 3, установленный с возможностью осевого перемещения от при- Овода (на чертеже не показан), центрователь 4 с выдачными роликами 5,установленную в ее направляющих 6платформу 7, имеющую привод...

Номер патента: 753860

Опубликовано: 07.08.1980

Авторы: Авраменко, Артемьев, Базалей, Ефремова, Жовдак, Лещенко, Репринцева

МПК: C08J 7/12

Метки: гидрофилизации, полиолефинов

...температуры 65-75 С, вводят 0,5 о1 вес,%, перекиси марганца или нитрата магния, Смесь перемешивают до полного 10 растворения введенного компонента. После этого в раствор добавляют 5-6 весЛ перманганата калия, раствор перемешиваюто и нагревают до температуры 65-75 С, Б нагретый раствор погружают образцы изделий из полиолефинов и выдерживают их в растворе при указанной температуре 5 - 10 мин, перемешивая и извлекают,Извлеченные изделия тщательно промывают водой, 1%-ным раствором щавелевой кислоты и снова водой, После этого готовят раствор 1,1,1-триметилолэтана в Операция процесса гидрофилизации составляюшая режима 1. Травление изделий Состав раствора, вес.%; Выдержка изделий, мин11, Обработка изделий раствором 1,1,1-триметилолэтана,в...

Номер патента: 753837

Опубликовано: 07.08.1980

Авторы: Артемьев, Золотарев, Мирошниченко, Непоротовский, Тихонов, Энно

МПК: C04B 43/02

Метки: жестких, изотроп, линия, минераловатных, плит, поточная

...и камеру термообработки, снабжена установленным в нижней части смесителя шламоотделцтелем и соединяющц последний с выходной зоной камеры волокно- осаждения отстойником, причем входная 30 зона камеры волокноосаждения соединена с выходной зоной Г-:образным пвтрубком, входное окно которого расположено соосно с центробежным волокнообразователем, а выходное окно - над смесителем. 35 На фиг. 1 изображена поточная пиния для изготовления жестких мцнераловатных плит Изотроп", общий вид; нв фиг.2 - то же, нижняя часть смесителя; на 40 фиг, 3 - то же, разрез А-А фцг.Поточная линия содержит плавильный агрегат 1, центробежный волокнообразователь 2, камеру волокноосвждения 3 с соединенными между собой входной 4 и выходной 5 зонами со смесителем 6 в...

Номер патента: 753602

Опубликовано: 07.08.1980

Авторы: Артемьев, Воскресенский

МПК: B23Q 15/02

Метки: длиной, продольного, станка, стола, хода, шлифовального

...10 цие. Кнопки К и К. служат для осуществле ноя подачи в левом или правом положении круга.На фиг, 2 показан пример исходного профиля заготовки 18 и траектория 19 относитель Б ного движения Режущей кромки круга и заготовки, Точками О 1 - о обозначены места1.подачи сигнала от конечных выключателей 9, установленных по размеру детали, Точками Г 2 - О обозначены мести окончания кочтак та инструмента и детали.Устройство работает следующим образом,Когда круг це касается шлифуемого изделия, то они совершают относительное движение в пределах Ц- с, и 0,2 - О;,установленных 25 положением датчиков 9, В этих точках сигналпоступает ца олин из раздельных входов трит. гера 8. Триггер перебрасывается в другое устойчивое состояние и посылает управляющий...

Номер патента: 753536

Опубликовано: 07.08.1980

Авторы: Артемьев, Клебанов, Рогов, Якубов

МПК: B22D 27/20

Метки: активными, жидкого, металла, реагентами

...7 для выпуска металла. При этом суммарное сечение отверс. тий 7 больше сечения разливочного стакана 2. Промежуточная емкость герметично установлена на прибыльную надставку 8 изложницы 9.Устройство работает следующим образом.ЦНИИПИТираж 889 Заказ 4807/8Подписное Филиал ППП "Патент",г. Ужгород, ул. Проект 3 753536Жидкий металл из разливочного ковша заливают в воронку 5, металл проходит по патрубку 4 и вытекает через боковые отверстия 7. При этом в силу того, что сечение боковых отверстий 7 больше сечения разливочного стакана 2, часть жидкого металла через стакан 2 попадает в изложницу 9, а часть металла запол. няет объем колокола 6 и промежуточной емкости 1.Реагетгг для обработки метадла вводят требу емыми порциями в воронку 5 иод...

Номер патента: 749905

Опубликовано: 23.07.1980

Авторы: Артемьев, Клебанов, Кочкин, Кузнецов, Рогов, Якубов

МПК: C21C 5/54

Метки: синтетического, шихта, шлака

...ухудшает механические свойствастали,При введении в.состав шихты более 40% хромистой руды десульфурирующая способностьполучаемого синтетического шлака также уменьшается за счет увеличения доли окислов металла-восстановителя и уменьшения доли окисикальция (СаО ( 45%), являющейся одним изосновных элементов десульфурирующего шла.ка,При разработке шихты готовят лять составов.В табл. 1 приведены составы шихты, приэтом 1 - 3 известные составы, 4-ый - ниженижнего предела, 5.ый - выше верхнего (похромистой руде),В табл, 2 приведен состав в соответствующихшихтах,Составы шихты обрабатываются при получении хромо., молибден. и ванадийсодержащихсталей,При приготовлении шихты все ингредиентыравномерно перемешивают и затем подаютв печь для...

Номер патента: 749414

Опубликовано: 23.07.1980

Авторы: Артемьев, Гвоздев, Нещадим, Постельный, Смыслов, Сумин, Фомичев, Шерстнев

МПК: B01J 8/10

Метки: массообмена, проведения, процессов, теплои

...1 Ялопаток 4 и ( (ТОзволяет тт)ех")лтт)ОвдтХ)иИар высушиваемаго мдтерпалд и граяЦТХ(СЛОПТ Е(.КПГ (.:Сгта 3 (,0(ЭТРТТ(г Т Ст,.;)Пт)ГГГ 0 сг) тхоег)Г)бе)к 00 дГ;т)Гтд д(;стт,т дС"ТСС В 1 ССКДЯ ( "Г".Е 1 Ь ПСТР .Л 01 ПИВО 15 ЦОДЕорадцОСТ( ПОТОК Л(сд З)(сд)1 ГСозда Е 1- ся сильньй зецтиетяиоцце)х эд 1)Ркт) спо- сОбсГВУ Гхц)х зсхгРчзсе и Разт) зк Г: тстд цсвкт, а эффект иттер(ререн)тГт;3)зл ковьх вол от дейст)ия лопаток 4 и ) . силыДОВЛ Еия ИХ ИСКЛХОЧООТ 1)О 11 Па И Е ЧЯС ). ИЦ0 Л(дт) И(ЕЛО На КО 1 СТ рКт(1 В ТП)1 Е Э 1 ЕМЕНТЫдц;1 с)ряд Г-Стор уСТОНОВ)ки СОЗГдсТ В.)1 Г 1 И- ляцяоцный поток, что позвсля;,т сгользоВЯТЬ )ЯМКНУТКЮ СХЕМУ) ИИТ)КУ,Т 5 ПГИИ Т ЕХЛ(ЬЕтоо," опя бод Прт Л) 0 цгтИЯ В тт ЕШц)Х ВЭцти 1 Я5 циопных устройств эла...

Номер патента: 747812

Опубликовано: 15.07.1980

Авторы: Артемьев, Надеев

МПК: G01B 7/00

Метки: дифференциальный, магнитострикционный, перемещений

...приемной катушкой 1 и наводит в ней импульс ЭДС, который после соответствующего усиления и формирования усилителем-Формирователем 8 переключает 15триггеры 9 и 12. Триггер 12 закрывает схему совпадения, в результатев счетчике оказывается записанным число й , .пропорциональное расстояниюмежду катушками 20(2 Хо Х 14 Ч Огде 2 хо - расстояние между катушкамив исходном состоянии;ь х визмеряемое перемещение,У - скорость ультразвука взвукопроводе;- частота образцового генеоратора,Знак ьх зависит от направления перемещения, при этом знак (+) соответствует случаю, изображенному на чертеже. Триггер 9 открывает схему 10совпадения, и импульсы образцовой"частоты начинают поступать на вычитающий входреверсивного счетчика 14. 35Распространяясь далее,...

Номер патента: 745479

Опубликовано: 05.07.1980

Авторы: Артемьев, Казаков, Логинов, Хитринов

МПК: A23K 1/175

Метки: высокой, животных, обеспечения, продуктивности

...цель достигается следующим образом. Для более эффективного усвоения меди в качестве ее источника используют хелатноекомплексное соединение медьэтаноламин в дозе 400-600 мг/кг сухого корма.Медь являетс чным и аминный азот.из таких веществ является этаколамин), который уже широко тся для повышения продуктиввотных и роста растений, Однако,Добавки Группы (Н=8) Живая масса, кг Затраты В % к контк ед, на ролюкг. при- роста в нача- в конце прирост в % к ле опы- опыта контта ролю Медь-этанол-амин Контрольная 163 85 78 100 3,94 100 Комплексмедь-этаноламин" Опытная 172 94 110 3 59 91 1 78 1Опыты проводились на эксперименталь 2 О ной базе "Тулово" Витебской области сель скохозяйственной опытной станции, Животные контрольной группы в...

Номер патента: 744223

Опубликовано: 30.06.1980

Автор: Артемьев

МПК: G01B 11/02

Метки: линейных, размеров

...2 (ггзнос), каждая точка рабочей поверхностикруга в своем движении пересекала все 25ячейки данного столбца. На фиг. 1 показаны траектории 12 движения точек поверхности круга 2, проходящие через все ячейки столбцов, и траектории 13 светящихсячастиц, оторвавшиеся от круга и не пересекающие всех ячеек столбцов.Корпус б располагается под некоторымуглом ср к оси вращения круга 2.Работает устройство следующим образом. 35При настройке устройства на когкретноеобрабатываемое изделие 1 подбирается величина калиброьочпых сопротпвлсндй длягсагсдого столбца матрицы из условия, чтоЯ, , з 1 п(с - сс),40где Яо вес ячейки сопротггвлегггге в цешг ячейки для участка режущеп гсро.,гкгг круга, паралле;гьпой оси вращения;а - утол между осью вращешгя...

Номер патента: 740644

Опубликовано: 15.06.1980

Авторы: Артемьев, Голованов

МПК: B65G 47/52

Метки: вибрационного, конвейера, одного, перегрузки

...известного устройства -,.сложность конструкции и ограниченностьтемпературы перегружаемого пылящего.материала.11 елью изобретения является упрощениеконструкции устройства.11 ель достигается тем, что фланцы снабжены постоянными магнитами, установленными по их периметру и обращенными другх другу разноименными полюсами, при:т,м уплотнительный элемент выполнениз металлических опилок, которые расположены между погпосами магнитов.На фиг. 1 изображено предлегаемоеустройство, на фиг, 2 - разрез А-А нефиг. 1.Устройство содержит патрубок 1 разгруэки, входящий в патрубок 2 загрузки,К патрубкам 1 и 2 соответственно прик.реплены фланцы 3 и 4, На фланцах 3 и4 по всему периметру друг против друге.закреплены постоянные магниты 5 и...

Номер патента: 738002

Опубликовано: 30.05.1980

Авторы: Артемьев, Берлин, Коган, Ростовцев, Сидоров

МПК: H01H 11/00

Метки: механических, микровыключателей, параметров

...микрон. 65 4Измерение ходов происходит следующим образом,При пуске, осуществляеМом вручную(команда а) электродвигатель 5 перемещает вверх штбк 3, который черезнажимной элемент 7 электронного динамометра 6 входит в соприкосновениес приводным элементом микровыключателя 21 и осуществляет его дальнейшее нажатие,Усилие соприкосновения Р нажимного элемента 7 с приводным элемен-,том микровыключателя 21, поступающеев виде электрического сигнала сэлектронного динамометра 6 на блоксравнения 12 формируется в виде команды б, поступающей на счетный блок13 и окрывающей поступление счетныхимпульсов от датчика перемещений 2на счетчик прямого хода 14,После достижения усилия прямого срабатывания Р происходит Прямое срабатцвание микровцключателя,...
