Формирователь измерительных импульсов

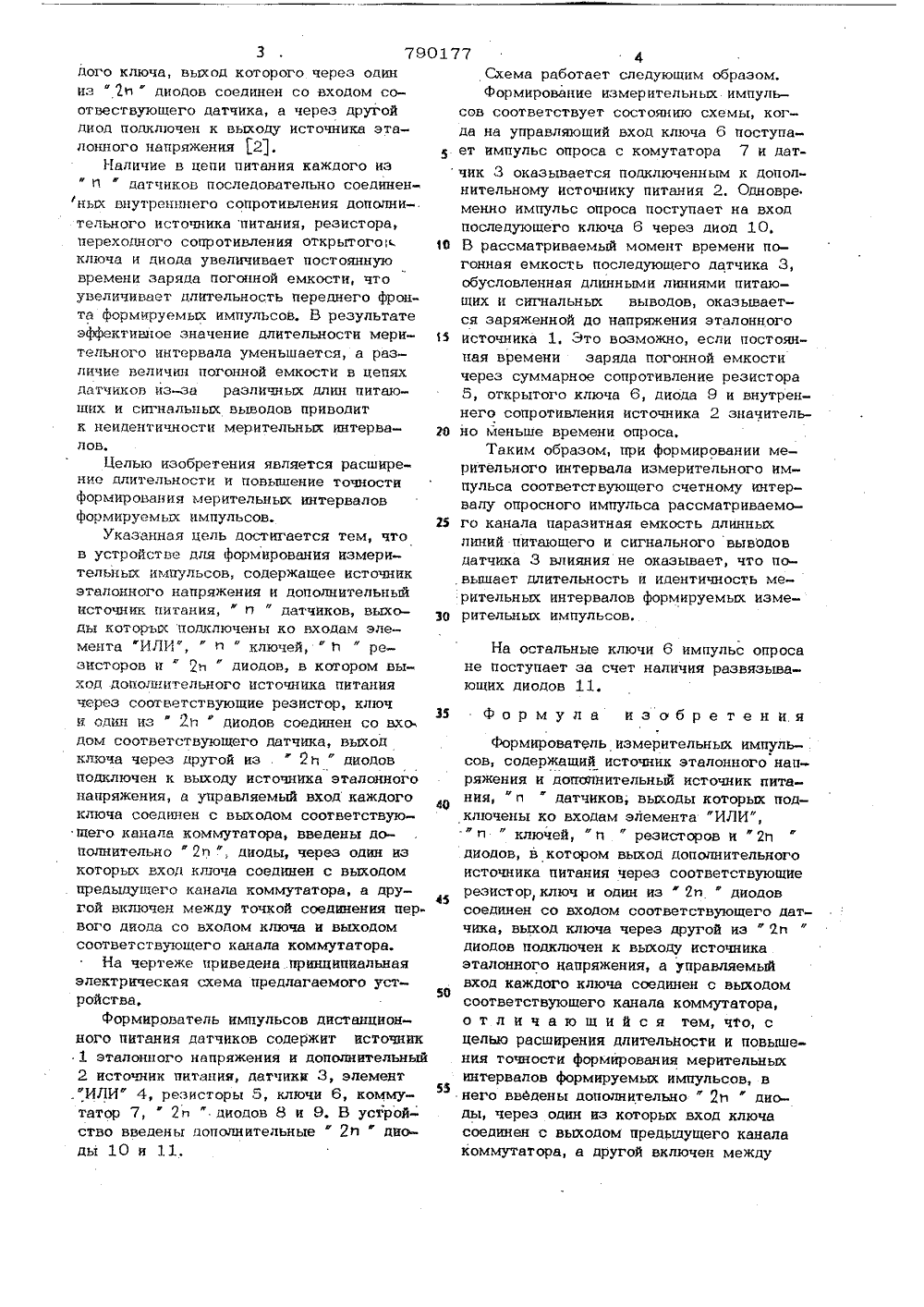

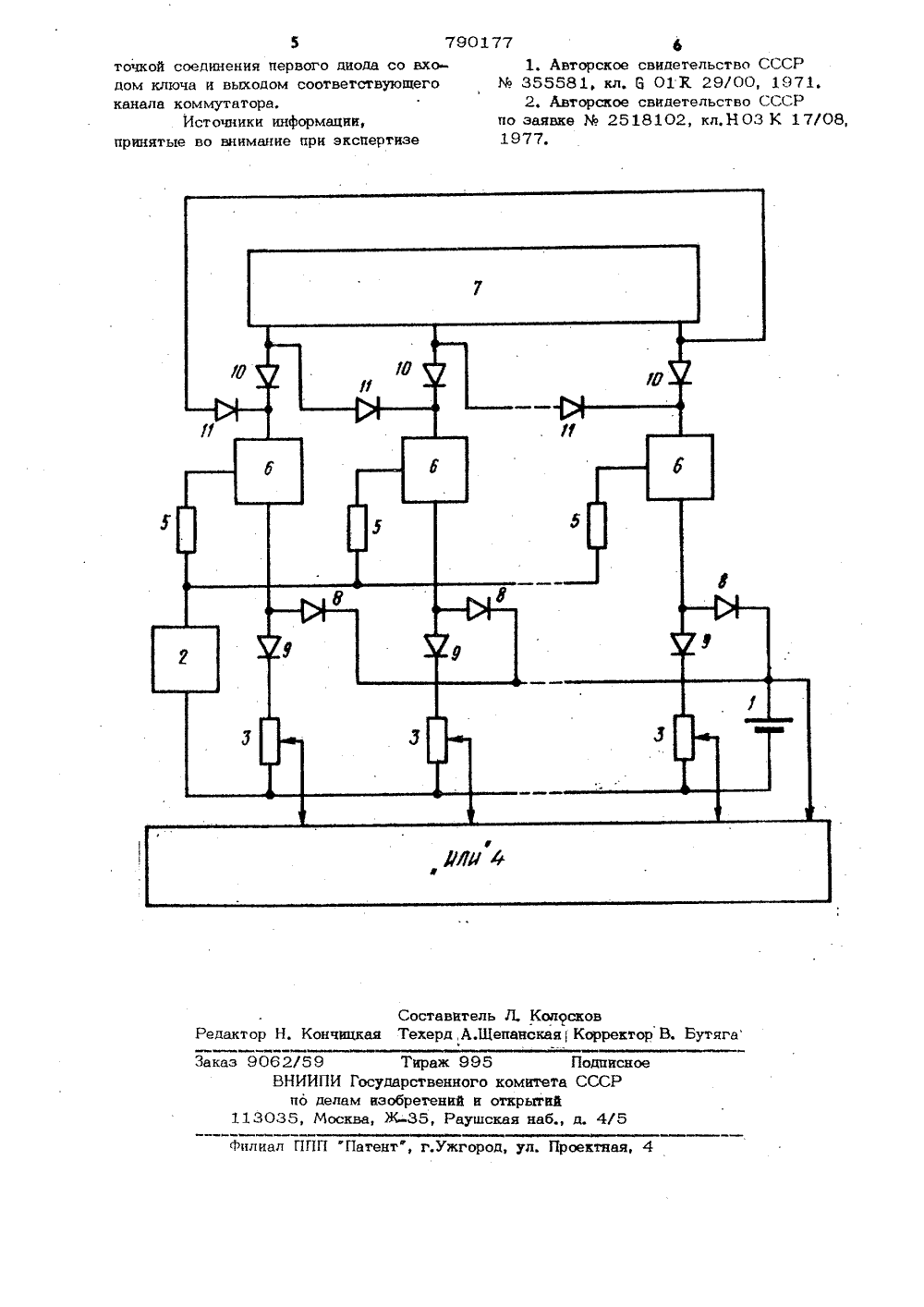

Союз СоветскмхСоцмвпмстмческмкРеспублик ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) ПриоритетОпубликовано 23.12.80, Бюллетень47Дата опубли ковани я описан ня 25, 12.80 Говударствеииый комитет до делам иэабретеиий и открытий( 54) ФОРМИРОВАТЕЛЬ ИЗМЕРИТЕ ЛЬН ЫХ ИМПУЛЬСОВ1Изобретение относится к импульсной измерительной технике и может быть использовано в радиотелеметрической аппаратуре.Известно устройство для формирования измерительных импульсов, содержащее источник эталонного напряжения датчиков, выходы которых подключены ко входам элемента ИЛИф и ) ключей, управляемые входы которых соединены с выходами коммутатора 11.10Однако в известном устройстве выходные измерительные импульсы иьтеют низкое качество, особенно при дистанционном питании датчиков. Это связано с тем,15 что длинные линии связи питающих и сигнальных выводов датчиков имеют погонную емкость, величина которой может достигать больших значений. Действие паразитной емкости приводит к увеличению длительности переднего фронТа измерительных импульсов, и, следовательно уменьшению эффективного значения длительности мерительного интервала. В результате А Н И Е 1790177 длительность вершины измерительных импульсов, образующая мерительный интервал, оказывает меньше времени опроса датчика, образующего счетный интервал, Несоответствие длительностей мерительного и счетного интервалов может стать причиной недостоверных измерений.Это явление усугубляется тем, что переходное сопротивление открытого ключа имеет конечное значение, а. внутреннее сопротивление источника эталонного напряжения не может быть бесконечно малым,Известно также устройство для формирования измерительных импульсов, содержащее источник эталонного напряжения, "и " датчиков, выходы которых подключены но входам элемента ИЛИ", "и ключей, управляемые входы которых соединены с выходами соответствующих каналов коммутатора, дополнительный источник питания, "и " резисторов и " и диодов, причем выход дополнительного источника питания через соответствующий резистор подключен к силовому входу каж790177 5 10 15 2 О рительных импульсов. 35 дого ключа, выход которого через одиниз 2 пдиодов соединен со входом соотвествующего датчика, а через другойдиод подключен к выходу источника эталонного напряжения 2.Наличие в цепи питания каждого из" Пдатчиков последовательно соединенейных внутренннего сопротивления дополнительного источника питания, резистора,переходного сопротивления открытого,ключа и диода увеличивает постояннуювремени заряда погонной емкости, чтоувеличивает длительность переднего фронта формируемых импульсов, В результатеэффективное значение длительности мерительного интервала уменьшается, а различие величин погонной емкости в цепяхдатчиков из-за различных длин питающих и сигнальных выводов приводитк неидентичности мерительных интервалов,Целью изобретения является расширение длительности и повышение точностиформирования мерительных интерваловформируемых импульсов.Указанная цель достигается тем, чтов устройстве для формирования измерительньк импульсов, содержащее источникэталонного напряжения и дополнительныйисточник питания,и " датчиков, выходы которьк подключены ко входам элемента ИЛИ, 17 ключей" и " резисторов и2 " диодов, в котором выход допощительного источника питаниячерез соответствующие резистор, ключи один из " 2 " диодов соединен со вхолом соответствующего датчика, выходключа через другой из . " 21диодовподключен к вькоду источника эталонногонапряжения, а управляемый вход каждогоключа соединен с выходом соответствующего канала коммутатора, введены дополнительно 2 о ", диоды, через один изкоторьк вход ключа соединен с выходомпредыдущего канала коммутатора, а другой включен между точкой соединения первого диода со входом ключа и выходомсоответствующего канала коммутатора.На чертеже приведена. принципиальнаяэлектрическая схема предлагаемого устройства,формирователь импульсов дистанционного питания датчиков содержит источник1 эталонного напряжения и дополнительный2 источник питания, датчики 3, элемент."ИЛИ" 4, резисторы 5, ключи 6, коммутатор 7, 2 и диодов 8 и 9. В устройство введены дополнительные " 2 йдиоды 10 и 11,фСхема работает следующим образом.формирование измерительных импульсов соответствует состоянию схемы, когда на управляющий вход ключа 6 поступает импульс опроса с комутатора 7 и датчик 3 оказывается подключенным к дополнительному источнику питания 2, Одновременно импульс опроса поступает на входпоследующего ключа 6 через диод 10,В рассматриваемый момент времени погонная емкость последующего датчика 3,обусловленная длинными линиями питающих и сигнальных выводов, оказывается заряженной до напряжения эталонногоисточника 1, Это возможно, если постоянная времени заряда погонной емкостичерез суммарное сопротивление резистора5, открытого ключа 6, диода 9 и внутреннего сопротивления источника 2 значительно меньше времени опроса,Таким образом, при формировании мерительного интервала измерительного импульса соответствующего счетному интервалу опросного импульса рассматриваемого канала паразитная емкость длинных линий питающего и сигнального выводов датчика 3 влияния не оказывает, что повышает длительность и идентичность мерительньк интервалов формируемых измеНа остальные ключи 6 импульс опроса не поступает за счет наличия развязывающих диодов 11. Формула изобретения формирователь измерительных импульсов, содержащий источник эталонного напряжения и дополнительный источник питания, "и " датчиков, вькоды которых подключены ко входам элемента "ИЛИ", иключей, "и " резисторов и "21 диодов, в котором выход дополнительного источника питания через соответствующие резистор, ключ и один из " 2 идиодов соединен со входом соответствующего датчика, выход ключа через другой из2 п диодов подключен к вькоду источника эталонного напряжения, а управляемый вход каждого ключа соединен с выходом соответствующего канала коммутатора,о т л и ч а ю щ и й с я тем, что, сцелью расширения длительности и повышения точности формирования мерительных 55интервалов формируемых импульсов, внего введены дополнительно 2 пдиоды, через один из которых вход ключасоединен с выходом предыдущего каналакоммутатора, а другой включен между790177 Составит Техерд,А Л. Кол 9 панская едактор Ко тор В. Бутяг 906 2/5 9 Тираж 995ВНИИПИ Государственного комп 6 делам изобретений и откр 13035, Москва, Ж, Раущская аказ лиал ППП Патент, г.Ужгород, ул. Проектна точкой соединения первого диода со входом ключа и выходом соответствующегоканала коммутатора,Источники информации,принятые во внимание при экспертизе 41. Авторское свидетельство СССР% 355581, кл, 3 013. 29/00, 1971.2. Авторское свидетельство СССРпо заявке Хо 2518102, кл.НОЗ К 17/08,1977,Подписноеитета СССРттийаб., д. 4/5
