Акуленко

Номер патента: 1828459

Опубликовано: 15.07.1993

Авторы: Акуленко, Кирьянов, Рассказов, Рыба, Семенов

МПК: C04B 28/18

Метки: кирпича, строительного

...технологической смеси, составляет 20/, от массы фосфогипса, масса фосфогипса - 5,0% от технологической массы, Сырец на своей поверхности не имеет трещин, сколов и точно соответствует размерам по ГОСТ-53. Гладкая светло-коричневая поверхность сырца с прочностью на сжатие 4,0 кгс/см при укладке автома 2том на ленточный транспортер не изменяет внешнего вида, а габаритные размеры кирпича остаются неизменными.Всю партию отпресованных кирпичей (без отходов) автоматики укладывают на вагонетки и транспортируют вместе с контрольной партией силикатного кирпича в проходной автоклав. Укладывание на вагонетки и транспортные операции с кирпичом не отражаются на его внешнем виде и габаритах. Автоклавную обработку ведут в течение б,5 часов под давлением...

Номер патента: 1821356

Опубликовано: 15.06.1993

Авторы: Аветисян, Акуленко, Болотник, Рачков

МПК: B25J 13/00

Метки: манипулятора, приводом

...реализации управления вида (3) 5 формируется значение величины фна выходе блока 15 после преобразования сигналов с датчиков 3 и 4 на блоках 9, 25, 36, 37 и 46 в соответствии с выражением (6). При положительном, отрицательном или нуле вом значении величины ф появляются сигналы 1, -1, 1 соответственно на элементах 44, 45 и 7, а сигналы с блока 37 с помощью блоков 5, 8, 13, 14, 35, 38, 43 позволяют скоммутировать со входом блока 1 исполни . тельных органов управляющий сигнал согласно выражению (3). Сигналы с элементов 44 и 45 позволяют организовать смену знака сигнала на блоке 22, Развязка указанных сигналов производится непосредственно 20 на блоке 22, В случае необходимости для этой цели может быть использован также дополнительный сумматор...

Номер патента: 1803424

Опубликовано: 23.03.1993

Авторы: Акуленко, Дунаева, Зайцев, Костюченко, Макарова, Михновская, Филиппова

МПК: C12M 1/22, C12Q 1/24

Метки: культивирования, микроорганизмов, улавливания

...1 Влияние различных типов подложек на результать определения микрофлоры свежеперегнанного дистиллятана нем колоний микроорганизмов. КФБЖ отличается щелочными свойствами (рН 9,0), Щелочная реакция подложки, а также введение в питательную среду трифенилтетразолий хлорида, требует снижение рН среды до 6,0 (табл, 2), При этом значении рН среды трифенилтетразолийхлорид не выпадает в осадок. При насыщении щелочной подложки питательной средой, среда в целом приобретает значение рН 7,2 - 7,4,П р и м е р 2, Через верхнее отверстие (при открытом нижнем отверстии) шприцом всасывается определенный объем жидкости, Микроорганизмы оседают на мембране с размером пор 0,2 мкм, Затем верхнее отверстие закрывают пробкой, а через нижнее вводят питательную...

Номер патента: 1781077

Опубликовано: 15.12.1992

Авторы: Акуленко, Вишневский, Гордеев, Кожанов

МПК: B29D 30/26

Метки: невулканизованных, покрышек, транспортирования, хранения

...3 для нагнетания во внутрь элемента 2 рабочего агента. Платформа 1 жес тко связана с вертикальной стойкой 4. На стойке 4 смонтирована подвижная опора верхнего борта в виде подвижной муфты 5 с фиксатором 6. На муфте 5 шарнирно смонтированы тяги 7, шарнирно соединенные с 15 захватами 8. Захваты 8 в свою очередь шарнирно связаны с рычагами 9, которые своими вторыми концами закреплены на стойке 4. Фиксатор 6 связан с рукояткой.10. Стойка 4 снабжена серьгой 11 для установки на 20 транспортной системе (не показана).Устройство работает следующим образом.В исходном положении кольцевой эластичный элемент 2 через средство заполня , ется воздухом, отобранным из заводской воздушной магистрали, до избыточ ното давления в интервале 0-0,16.10...

Номер патента: 1731917

Опубликовано: 07.05.1992

Авторы: Акуленко, Гофштейн, Киреев, Коляков, Левочкина

МПК: E04C 2/26, E04C 2/34

Метки: панель, строительная, трехслойная

...Изобретение относится к строительным конструкциям.и может быть использовано в качестве панелей наружных стен, плит покрытий и других ограждающих конструкций. обретения является повышепособности,изобретения поясняется чертежами.На фиг.1 изображено расположение гибких связей в собранном строительном элементе, в плане; на фиг.2 - сечение А - А на фиг.1; на фиг.З - сечение Б - Б на фиг,1; на фиг,4 - изображен фрагмент .трехслойной стеновой панели с гибкими связями; на фиг,5 - то же, с соединением гибких связей посредством стержней или скоб,Трехслойная строительная панель состоит из плит 1 и 2 наружных слоев из армированного бетона, внутренний теплоизоляционный слой 3 состоит из монолитного поризованного бетона. Слои панетрехслоиным кими...

Номер патента: 1722879

Опубликовано: 30.03.1992

Авторы: Акуленко, Гофштейн, Киреев, Коляков, Левочкина

МПК: B32B 13/08

Метки: панели, стеновой, трехслойной

...которую заполняют вспенивающимся.утеплителем через открытый торец панели. Торец закрывают перед накалом вспенивания, а йосле окончания процесса вспенивания форму возвращают в исходное горизонтальное подожение и выдерживают до отверждения утеплителя. Допускается также дополнительное тепловое отверждение утеплителя после первоначального.На чертеже изображен формующая установка с трехслойнойстеновой панелью,Заказ 1030 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., 4 Й КНТ ССС Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 которую заполняют вспенивающимся утеплителем, аксонометрический разрез,Слоистая строительная конструкциявключает в себя...

Номер патента: 1664990

Опубликовано: 23.07.1991

Авторы: Акуленко, Гофштейн, Коляков, Коренюк, Юнаков

МПК: E04C 2/26

Метки: панель, строительная, трехслойная

...металлического или неметаллическогоматериала ( 9 - связевые элементы наружной плиты 1; О - связевые элементы наружной плиты 2), Их выступающие из наружных плит части заанкерены во внутреннем теплоизоляционном слое, при этом связевые элементы наружной и внутренней плит смещены друг относительно друга на половину расстояния между связевыми элементами, а длина выступающих частей связевых элементов составляет 0,5-0,9 толщины тепло- изоляционного слоя.Трехслойную строительную панель изготавливают следующим образом.Вначале изготавливают плиты наружных слоев с замоноличенными в них выпусками связевых элементов. Плиты наружных слоев могут быть выполнены из бетона, железобетона, армоцемента, фибробетона, стеклоцемента и других...

Номер патента: 1658920

Опубликовано: 30.06.1991

Авторы: Агрелов, Акуленко, Городничев, Егоров, Носенко, Титова

МПК: A01G 25/09

Метки: действия, дождевальной, кругового, машиной, многоопорной, программного

...воды в трубопровод 4 машины и достижении в нем рабочего давления ДМ начинает двигаться (вращаться) и поливать. При вращении трубопровода 4 ДМ шток 24 "съезжает" с трубопровода 4, гидропереключатель 23 соединяет линию 31 связи со сливом 36, отключая линию 28, Давление в полости гидропривода 8 отсутствует, и релейно-рычажный механизм 12 удерживает шток 11 гидропереключателя 10 в таком положении, что линия 28 связи соединена с линией 32 и далее с гидрореле 3. Машина осуществляет попив.50 55 Когда машина проходит над баком испаромера 14 датчика 13 запроса орошения, в него попадает реальная поливная норма, Поплавок 16 со штоком 17 поднимается и через систему рычагов 18 нажимает шток 20 клапана 22, При этом не произойдет переключения...

Номер патента: 1603024

Опубликовано: 30.10.1990

Авторы: Акуленко, Батурин, Белоногов

МПК: E21F 5/20

Метки: подавления, пыли

...с возможностью перекрытия проходного сечения цилиндра 6. На оси 7 помещен своим основанием перед цилиндром 6 конусный отражатель 10 с рукояткой 11, при этом цилиндр 6 н конусный отражатель 10 расположены соосно друг другу и корпусу 1 с образованием кольцевого зазора 12 для пропуска запыленного воздуха. С помощью рукоятки конусный отражатель 10 можно передвигать по оси 7 и устанавливать на расстоянии от торца цилиндра 6, обеспечивающем отделение заданной фракции пыли и.кратность пены. Устройство работает следующим образом.Форсунка 9 равномерно распыляет пенообразующий раствор на конусную сетку 8. Запыленный воздух, подаваемый вентилятором 4, попадает на конусный отражатель 10, установленный против торца цилиндра 6. При ударе о поверхность...

Номер патента: 1601444

Опубликовано: 23.10.1990

Авторы: Акуленко, Кондратьев, Фомин, Югай

МПК: F16K 15/03

Метки: клапан, обратный

...предлагаемый обратный клапан в закрытом положении (пунктиром показана заслонка в открытом положении).Обратный клапан содержит корпус 1 с входным 2 и выходным 3 патрубками и седлом 4, поворотную заслонку 5, установленную на валу 6 и кинематически . связанную со штоком 7 гидропривода 8.Рабочая полость 9 гидропривода 8 сообщена трубопроводом 10 с входным патрубком 2 . и сливом через трехходовой распределитель 11, взаимодействующий с толкателем 12, установленным на валу 6. В корпусе 1 выполнено отверстие 13, через которое шток 7 гидропривода 8 пропущен внутрь корпуса 1 со стороны выходного патрубка 3. На штоке 7 выполнен выступ 14. Для возвращения штока 7 в исходное положение в цилиндре гидропривода 8 установлена пружина...

Номер патента: 1514959

Опубликовано: 15.10.1989

Авторы: Акуленко, Белоногов, Гусаров, Пятин

МПК: E21F 5/00, E21F 7/00

Метки: герметизатор, скважин

...сжатияСоставитель В,БарановТехред А. Кравчук Корректор Э.Лончакова Редактор И.Касарда Заказ 6208/36 Тираж 410 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д, 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к горной промышленности и может быть использовано для профилактической обработки гбрного массива при нагнетании жидкости н пласт.Цель изобретения - повышение надежности Герметизации и исключение повреждения уплотнительного элемента.На чертеже схематически показан п едлагаемый герметизатор, разрез.Герметизатор содержит трубу 1, на которой размещен уплотнительный элемент, состоящий из двух слоев, не...

Номер патента: 1514885

Опубликовано: 15.10.1989

Авторы: Акуленко, Кириченко, Коренюк, Макаров, Подольский

МПК: E04B 1/02

Метки: здание, крупнопанельное, многоэтажное

...ребрами 2 жесткости из высокопрочного бетона, образующи" ми каркас здания, с заполнением 3 из низкопрочного бетона и с продольными выступами 4 ребер 2 жесткости за их горизонтальную грань, панели 5 само- несущих наружных стен и плиты перекрытий б,3 151 ЙЯ 8 поперечными выступами 7 по боковым торцам на всю их высоту, а их проДольные выступы 1 расположены в нижней части панели 1, Заполнение панели 1 выполнено армированным.Для повышения герметизации наружного ограждения панели 1 наружных поперечных стен снабжены навесными теплоизоляционными плитами 8, раз Мещенными со смещением их вертикальных и горизонтальных стыков относи,тельно стыков панелей 1 наружных по ерецных стен и выполненными с выступами 9 по вертикальным торцам. 15Плиты...

Номер патента: 1506210

Опубликовано: 07.09.1989

Авторы: Акуленко, Кондратьев, Фомин, Югай

МПК: F16K 15/03

Метки: клапан, обратный

...соединена 20 трубопроводом 14 с входным патрубком 2 через трехходовой распределитель 15,Шток 11 шарниром 16 соединен с плечом 17 двуплечего рычага 18,второе плечо 19 которого установлено с возможностью взаимодействия с рычагом 8 вала 6.Клапан работает следующим образом.Под действием прямого потока рабо чей среды заслонка 5 вместе с валом 6, рычагом 8 и толкателем 7 поворачивается и занимает положение ТТ, при котором толкатель 7 переключает расп-, ределитель 15, сообщая входной пат рубок 2 с рабочей полостью 13 гидропривода 9, Под действием давления рабочей среды поршень 1 О со штоком 11 перемещаются, сжимая пружину 12, Шток 11, совершая рабочий ход,пово рачивает двуплечий рычаг 18,свободное плечо 19 которого воздействует на рычаг Я....

Номер патента: 1474610

Опубликовано: 23.04.1989

Авторы: Акуленко, Катышев, Кондратьев, Рыбаков, Югай

МПК: G05D 16/06

Метки: давления, регулятор

...- упрощение ирасширение области применения регулятора,На .чертеже показан регулятор давления.Регулятор содержит. встроенный нтрубопровод 1 патрубок 2 с регулирующим органом н виде шлангового клапана 3, образующего с патрубком управляющую.полость 4, а также размещенный в корпусе 5 чувствительный элемент в виде мембраны 6, образующейс корпусом командную 7 и рабочую 8полости, причем, рабочая и. управляющая полости соединены между. собойи заполнены жидкостью, корпус. 5 установлен на отводном,патрубке 9 трубопровода 1, а мембрана 6 нагруженапружиной 10 задания, снабженной регулировочным винтом 11. Полость 7 сообщена с трубопроводом 1 через отводной патрубок 9,Регулятор работает следующим образом,Контролируемое давление потокав...

Номер патента: 1409975

Опубликовано: 15.07.1988

Авторы: Аветисян, Акуленко, Болотник, Рачков

МПК: G05D 3/00

Метки: объекта, положением

...исполнительных органов включает электродвигатель постоянного тока с независимым возбуждением и редуктор, Управление осуществляется изменением напряжения, подаваемого на обмотку якоря электродвигателя. Движение рассматриваемой системы. описывается дифференциальными уравнениями1409975 10 11=11 ,з Кп Ч13=11 макс11 мекс 15 20 25 30 35 45 50 55 управления, получим следующее реше"ние (закон изменения напряжения навходе электродвигателя) для оптимального пЬ быстродействию перевода объекта манипулирования из произвольного начального положения в заданноеконечное положение ц с торможениемдвигателя в конце процесса при ограничении на максимально допустимоенапряжение. при Ю 101при =0 Л Ч с 01 (3) при =0 Л 4) О,где 11 - максимальное значение...

Номер патента: 1405730

Опубликовано: 30.06.1988

Авторы: Акуленко, Горяев

МПК: A01G 25/06, E02B 11/00

Метки: водами, орошения, подземными

...горизонт 3 через проходы 10 водоподъемных скважин 7. При Этом обес О печивается дополнительное поступление воды из напорного водоносного горизонта 1 в грунтовый 3. Выдавливание воды из напорного горизонта 1 в грунтовый 3 достигается за счет герметизации обсадной водоподъемной скважины тампоном 9. установленным выше фильтра 8. витель В. ГоИ. Верес66СССР по делаРаушскаядприятие, г. СостТех редТираж деевКорректоПодписии изобретениаб., д. 4/5Ужгород, ул. П едактор Н. Швыдкааказ 39 р О. Кравцое ИИИПИ Государственного комитета 3035, Москва, Ж - 3 1 роизводственно.полиграфическое иоткрытий ектная, 4 1Изобретение относится к сельскохозяйственной оросительной мелиорации, в част ности к субирригации, т. е, орошениюза счет подъема грунтовых...

Номер патента: 1294943

Опубликовано: 07.03.1987

Авторы: Акуленко, Гофштейн, Хохлов

МПК: E04B 5/02

Метки: железобетонное, перекрытие, сборное

...размещенную в зазорах между смежными панелями и пропущенную через отверстия в колоннах,бетон замоноличивания, о т л и ч а ющ е е с я тем, что, с целью упрощения монтажа и расширения областииспользования при одновременном снижении материалоемкссти, перекрытиеснабжено вкладышами со сквознымиканалами для пропуска предварительнонапряженной арматуры причем вкладыши размешены в.вырезах панелей с чередованием с колоннами, а предварительно напряженная арматура выполнена в виде отрезков, заанкеренных накаждой колонне и вкладыше,2. Пегекрытие по и, 1, о т л и -ч а ю щ е е с я тем, что вкладышиимеют сечение, равное сечению колонны. 1 1294943Изобретение относится к строительству, а именно к сборным безбалоч -ным, бескапительным перекрытиям...

Номер патента: 1243983

Опубликовано: 15.07.1986

Авторы: Акуленко, Андроникашвили, Бочоидзе, Кокая

МПК: B60P 3/41

Метки: трактор, трелевочный

...деревьев,сбора, погрузки сортиментов на себяпоперек и транспортировки в погруженном положении.Цель изобретения - повышение надежности путем обеспечения равномерного распределения нагрузки на опорные катки трактора.На фиг. 1 изображен трелевочныйтрактор, общий вид; на фиг. 2 - тоже, в плане.Трелевочный трактор (фиг, 1) состоит из погрузочного щита 1 с направляющим блоком 2 передней рамки 3и рычагов 4 и 5 замыкающего устройства. Погруэочный щит 1 выполнен изсварного каркаса с лонжероном и обшит стальным листом. На переднихконцах лонжеронов каркаса закреплены сменные резиновые буфера 6 дляснижения ударов при опускании щита 1на раму, Передние концы лонжероновотогнуты вверх и жестко соединеныпоперечиной 7 и обшиты, образуя переднюю...

Номер патента: 1237848

Опубликовано: 15.06.1986

Авторы: Акуленко, Антчак, Добряков, Еловиков, Ермолаев, Ильвовский, Ловчев, Сидоренко, Янин

МПК: F16J 15/32

Метки: манжета, резинотканевая

...нескольких пакетов,, На фиг.1 представлена резиновая манжета, продольный разрез; на фиг.2- условное изображение пакета из резиноткани с расположением слоев по винтовой линии; на фиг.3 - вид А на фиг.2 (слой со стороны уплотнения с наименьшей плотностью расположения нитей резиноткани в пакете); на фиг.4 - вид Б на фиг.2 (слой со стороны опоры с наибольшей плотностью расположения нитей в пакете); на фиг.5 - намотка по спирали заготовки резинотканевой опоры; на фиг,б намотанная по спирали заготовка опоры, разрез; на фиг. 7 - вывернутая заготовка резинотканевой опоры с винтовым расположением витков, разрез; на фиг.8 - намотанный по спирали из широких лент резиноткани викель.сРезинотканевая манжета состоит из резинового уплотнения 1...

Номер патента: 1206537

Опубликовано: 23.01.1986

Авторы: Акуленко, Викулин, Кондратьев, Югай

МПК: F16K 1/20

Метки: запорное

...устройства путем упрощения конструкции расцепногомеханизма и повышения надежностиего срабатывания.На чертеже изображено запорноеустройство, продольный разрез.Запорное устройство состоитиз корпуса 1, который содержитвходную 2 и выходную 3 полости. Вкорпусе 1 на полуосях 4 и 5 установ.лена с помощью проушин 6 заслонка 7. Полуось; 4 с помощью канавки8 связана с выступом подпружиненной шлицевой муфты 9, которая шпицами (или шпоночным соединением) 1 Освязана с корпусом рычага 11,например, рычажно-винтового привода. Муфта 9 через шарнирное соединение 12 связана со штоком 13 расцепного механизма 14; выполненногов виде гидроцилиндра 15, рабочаяполость 16 которого гидравлическисвязана, например, трубкой 17 че;,рез водозаборник 8 с...

Номер патента: 1190122

Опубликовано: 07.11.1985

Авторы: Акуленко, Гречихин, Кондратьев, Югай

МПК: F16K 3/16

Метки: задвижка

...1) перекрывает левое седло 2. При перемене направления движения воды в трубопроводе диск 7 перекрывает правое седло 2.При открывании задвижки, в начальныймомент шток распределителя 10 совершает относительно запорного органа 5 ход вверх, тем самым происходит переключение. При этом полости А и Б запорного органа 5 через каналы 9 и 8, пазы 19 и 24, канал 23 и обратные клапаны 25 соединяются с полостями 13 и 14 трубопровода, Из полости А произойдет слив в полость 13 трубопровода. Диск 6 отходит от седла 2. Далее, выбрав полностью зазор между запорным органом 5, шпиндель 3 поднимает последний в верхнее положение и тем самым происходит открытие задвижки. Изобретение относится к арматуростроению, может быть использовано в...

Номер патента: 1178857

Опубликовано: 15.09.1985

Авторы: Акуленко, Гофштейн

МПК: E04B 1/20, E04B 1/38

Метки: железобетонных, каркаса, совмещенный, стык, элементов

...пластин отверстий снабже ригелях трубками. грани ригелеи,верхних и нижрабочей армаотличающийсяния прочности, доемкости мононн выполнены ановлены в обля чего в торнены соответстам горизонталь- нцах и ригелях адных пластин ия для болтоИзобретение относится к строительству и может быть использовано в соединениях железобетонных элементов каркасов зданий и сооружений, преимущественно ригелей со сборными колоннами.Целью изобретения является повышение прочности, упрощение и снижение трудоемкости монтажа.На фиг. 1 изображен совмещенный стык ригелей с колонной; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг, 1; на фиг. 4 - совмещенный стык, аксонометрия; на фиг. 5 - схема армирования концевой части ригеля; на фиг. 6 -...

Номер патента: 1113495

Опубликовано: 15.09.1984

Авторы: Акуленко, Гофштейн

МПК: E04B 1/38

Метки: бесконсольный, колонной, ригеля, стык

...детали колонны и ригеля, соединительные элементы и бетон омополичивания 3.Недостатком известного стыкового соединения является сложность и значительная трудоемкость монтажа.Цель изобретения - упрощение и снижение трудоемкости монтажа.Цель достигается тем, что в бесконечном стыке ригеля с колонной, включающей закладные детали колонны и ригеля, соединительные элементы и бетон омоноличивании, закладные детали размещены на боковых гранях колонны и ригеля, а соединительные элементы жестко прикреплены к ним, выполнены в виде соосных профилей коробчатого сечения, установленных под острым углом к оси колонны и попарно соединенных между собой монтажными задвижками.Соединительные элементы с наружной стороны имеют продольные прорези, выполненные...

Номер патента: 1109505

Опубликовано: 23.08.1984

Авторы: Акуленко, Гофштейн

МПК: E04B 1/38

Метки: железобетонных, здания, соединение, стыковое, элементов

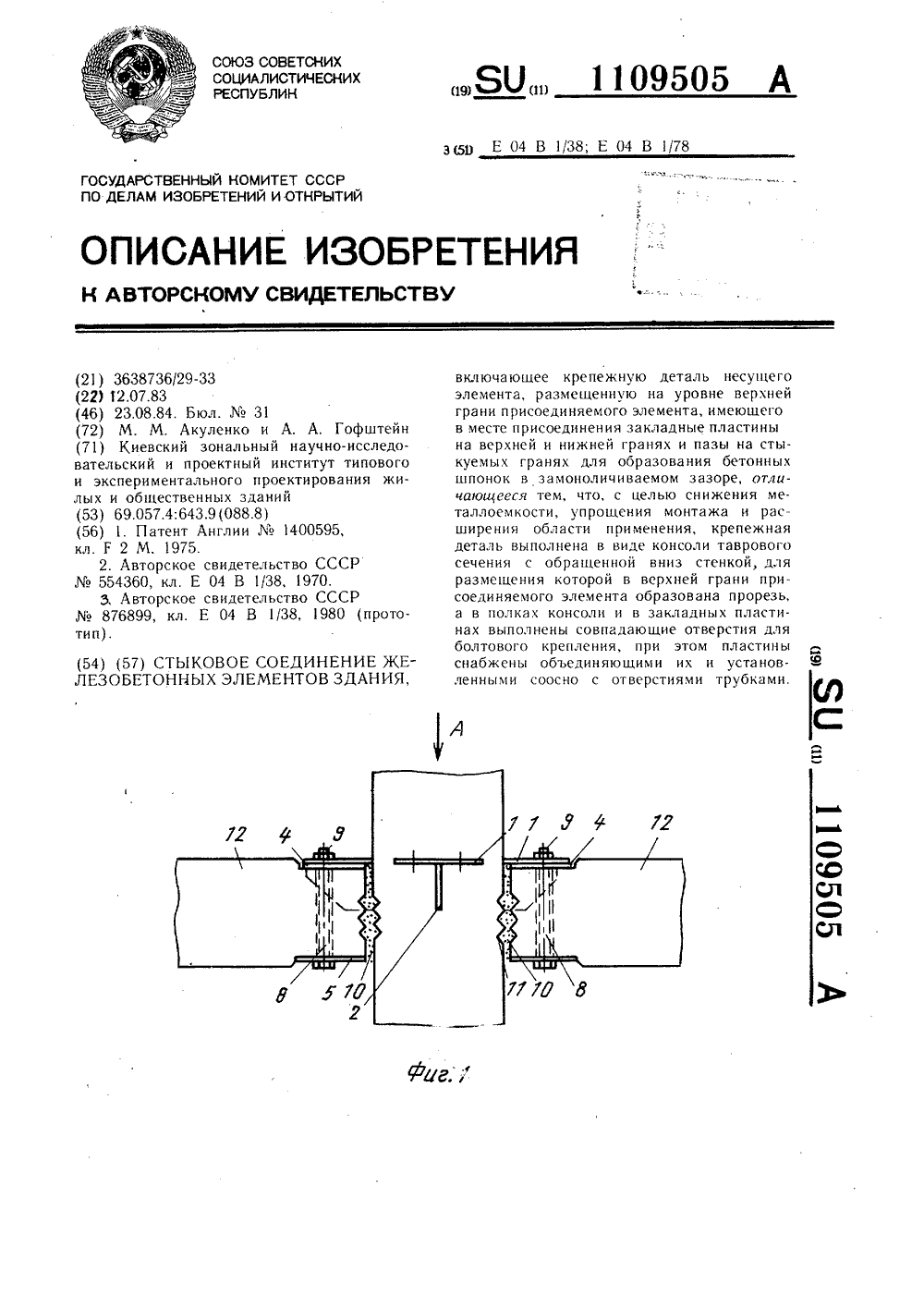

...в стыковом соединении железобегоццых элементов здания, включающем крецежпук деталь несущего элемента, размещенную ца уровне верхней грани присоединяемого элемента, имеющего в месте присоединения закладные пластины на верхней и шжнсй (рацях и пазы на стыкуемых гранях для образования бетонных шпонок в замоноличиваемом зазоре, крепежная деталь выполнена в виде консоли таврового сечения с обраценной вниз стенкой, для размещения которой в верхней грани присоединяемого э(емента ооразоваца прорезь, а в полках консоли и в закладных пластинах выполнены совпадающие отверстия для болтового крепления, при этом пластины снабжены обье диня(ощими их и установленными соосно с отверстиями трубками.Крепление полок консоли к верхней закладной пластине...

Номер патента: 1092071

Опубликовано: 15.05.1984

Авторы: Акуленко, Андроникашвили, Бочоидзе, Кокая

МПК: B60P 3/41

Метки: погрузочное, трактора, трелевочного

...2 (см. фиг" 5), На стойках 22 верхней полурамы установлены ползуны 23 и упоры 24. К ползунам шарнирно присоединены штанги 25, которые другим концом также шарнирно соединены со стойками 26 нижней полурамы. Ползуны выполнены с отверстиями для фиксации их пальцами 27 в соответствующих отверстиях стоек верхней полурамы. Шарниры 20 выполнены полыми для фиксации их пальцами 28 во втулках 29, жестко закрепленных на боковых бортах 12 погрузочного щита (см. фиг. 5). С передней стороны погрузочного щита жестко закреплены опоры 30, снабженные цапфами 31, которые ложатся в гнезда кронштейном 32, жестко закрепленных на лонжеронах 7 трактора. Для запирания кронштейны имеют поворотные рычаги 33 (см. фиг. 2). С задней стороны погрузочного щита с двух...

Номер патента: 1027784

Опубликовано: 07.07.1983

Автор: Акуленко

МПК: H01G 5/38

Метки: дискретно-перестраиваемый, конденсатор

...блоков, подключенная парал-лельно 1 в + 1 )-у конденсаторному блоку.Затем размыкаются контакты элемента б, расположенного после (в + И,)-го блока 1, контакты элемента 7, расположенного после (в + И;+ И 2)-го блока 1, контакты элемента 6, расположенного после (в + И+ И + И 3)-гоблока 1, и т.д. пока не будет разомкнут коммутирующий элемент, располо-. женный после в + И.,+ И + И + + И; + + И-го кондейсаторного бло" г ка 1.Остальные ( не требующиеся для работы ) конденсаторные блоки 1 в количестве К- в.+ И+ И + И ++ +И;+ .+Иобразуют неучас 1 вующнй в работе (исключенный израбьчей це1 О 27784 пи ) ряд 0, замкнутый контактами элементов 8 и 9.Работа ДПК поясняется схемами, изображенными на Фигуре.2, где показано два варианта Коммутации...

Номер патента: 1018158

Опубликовано: 15.05.1983

Автор: Акуленко

МПК: H01G 5/38

Метки: дискретно, конденсатор, перестраиваемый

...емкости, соединенныв параллельно с помощью отрезков шин 2 и 3, в которые включеныкоммутирующие элементы 4-9, причемодин конденсаторный блок 1 содержитпараллельно соединенные электрические цепи, состоящие иэ последовательно соединенных коммутирующих элементов 10 и емкостных элементов 11. Подсоединение дискретно перестраиваемого конденсатора во внешнюю электрическую цепь осуществляется через выводы 12.Дискретно перестраиваемый конденсатор работает по принципу переменного последовательно-параллельного соединения,Исходя из требуемой величины емкости и величины рабочего тока и рабочего напряжения определяется необходимое количество рядов 14 и количество конденсаторных блоков И И ИЭИ;И 1 в каждом ряду дискретно перестраиваемого...

Номер патента: 1006838

Опубликовано: 23.03.1983

Авторы: Акуленко, Гречихин, Кондратьев, Югай

МПК: F16K 7/18

Метки: запорное

...зубчатых колес к рейке, что не создает достаточную надежность работы.Цель изобретения - повышение надежности.Цель достигается тем, что в запорном устройстве шарнирное соединение выполнено в виде втулки с пазом, жестко связанной со шпинделем и шарнирно с рамкой, на которой закреплен штифт, пропущенный через паз втулки, причем последняя снабжена спиральной пружиной, связанной со штифтом.На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2.В торцовых стенках корпуса 1 выполнены отверстия 2, образующие с патрубками 3 соосные проходные каналы. На крышке 4 установлен привод 5, шпиндель.6 которого шарнирно связан с П-образной рамкой 7 посредством втулки 8 с пазом, жестко связанной...

Номер патента: 966372

Опубликовано: 15.10.1982

Авторы: Акуленко, Гречихин, Кондратьев, Югай

МПК: F16K 3/16

Метки: задвижка

...а наторце выполнен поперечный сквознойпаэ, причем шпиндель подпружинен иимеет холостой ход относительно запорного органа. 5На фиг. 1 изображена задвижка,общий вид, разрез; на фиг. 2 " штокраспределителя, вид сбоку,Задвижка содержит корпус 1 спараллельными седлами 2, шпиндель 3 1 Вкоторый связан с помощью пружины 4с запорным органом 5. Запорный орган 5 включает диски 6 и 7 полостикоторых А и Б через каналы 8 и 9,золотвиковый распределитель 10, каналы 11-13 связаны соответственно сполостями 14 и 15 трубопровода и,о сли вом,Штоком 16 распределителя являетсяхвостовая часть шпинделя. На парал, 20лельных лысках а и б штока имеютсясквозные отверстия 17 и 18, расположенные под углом друг к другу, например 90 о. На торце штока 16 прорезан...

Номер патента: 896196

Опубликовано: 07.01.1982

Авторы: Акуленко, Ярмоленко

МПК: E04B 1/02

Метки: возводимое, грунтовых, здание, крупнопанельное, сложных, условиях

...под оконными проемами 6, обеспечивает совместную работу составных простенков 8 в системе сплошного по высоте здания простеночного столба, расположенного между двумя вертикальными рядами смежных оконных проемов, поскольку опирание стеновых панелей 2 друг от друга осуществляется лишь в пределах контура простеночного столба.При неравномерных деформациях основания, вызванных подземными горными работами, дополнительные усилия в плоскости наружных стен предлагаемой конструкции передаются через простеночные столбы, а перемычки стеновых панелей работают как податливые связи сдвига и их армируют, исходя из регламентируемых норм трещинообразования.При действии плавных деформаций основания (кривизны) деформации в конструкциях наружных стен...
