A63H — Игрушки, например волчки, куклы, обручи, строительные наборы и т.п.

Номер патента: 957926

Опубликовано: 15.09.1982

Авторы: Васильева, Майорова, Минакова

МПК: A63H 3/28

Метки: звуковой, кукле, прибор

...звучания и слогообразования.Цель достигается тем, что в звуко вом приборе к кукле, содержащем уста новленный в цилиндрическом корпусе грузик с пищиком и цилиндрическим прерынателем и расположенную на грузике манжетку, имеющую центральное отверстие для прерывателя, манжетка .,выполнена иэ натурального латекса с диаметром, равным 1,05-1,1 внутреннего диаметра корпуса, при этом дс Если грузик 2 находится в верхнем.положении, то прерыватель 5 попадаетн центровое отверстие манжетки 3,.При опускании грузика 2 вниз воздух,выходящий из-под него, направляется 20 на пищ к 6 ИФ нозбу дая его. Образует звук. Принцип слогообразованиязаключается в прерывании звука, выходящего из камеры. При этом длячеткого слогообразования диаметрцентрового...

Номер патента: 959797

Опубликовано: 23.09.1982

Автор: Фроленков

МПК: A63H 29/22

Метки: игрушки, привод, электрической

...пл На чепривПриводнитадечнибразнта 4.Вся кме 5,ци у электронутри егокрепитсяпомощи ормула обрете маг сер Г-о грушки,рдечго кая тем,льности,ктрическойомагнит сным внутриа ю щ и й Пр содер ником тушки что,с од для эл щий элект установле о т л и ч елью ловыш в змещена на пла из ферромагнит нструкция выполненн ния заним Изобретение относится к электрическим приводам для игрушек.Известен привод для электрической игрушки, содержащий электромагнит с сердечником, установленнымвнутри его катушки 13,Однако игрушки, оснащенные таприводом недостаточно занимательпоскольку они двигаются только призонтальной поверхности.Целью изобретения является повышение занимательности,Указанная цель достигается тем,что привод для электрической игрушки, содержащий...

Номер патента: 961732

Опубликовано: 30.09.1982

Авторы: Ларичев, Станкевич

МПК: A63H 18/10

Метки: игра

...5, подпружиненным пружиной 6, и с магнитом 7.Каретка 4 кинематически соединена с двухкоординатным приводом перемещения, который содержит электрические моторы 8 и 9 через тросовую систему 10 и 11, соединенные со штангами 12.На нижней стороне панелиразмещены токопроводяшие пластины 13 с клеммами 14, которые расположены на коммутационной :дате 15. На этой же плате 15 размешены дополнительные клеммы 6, которые через сьемные перемычки 17 соединяются с клеммами 4 и с одним из выводов блока 18 знуковг и световой сигнализации. Второй вывод этого блока соединен с электрическим контактом 5.Игра работает следующим образом.В игре могут участвовать не менее двух человек. Один из играющих при помоши съемных перемычек 17 на коммутационной плате 15...

Номер патента: 967495

Опубликовано: 23.10.1982

Авторы: Кайе, Малиновская, Маркевич

МПК: A63H 17/36

Метки: игрушечного, рулевое, судна

...2, проходящем сквозь днище 3 корпуса игрушечного судна и закрепленную на днищевтулку 4, а также отверстие в станине 5,На баПлере закреплен с помощьювинта 6 двуплечий рычаг 7, ВаллерФиксирован в осевом направлении выступом на нем и прокладкой 8. Надбаллером и рычагом расположен программный элемент ввиде диска 9 сразмещенными на его нижнем торцештифтами 10.Диск установлен на ось 11, выступающую из станины, и фиксированЗО в осевом направлении прокладками12 и 13 и разрезной скобкой 14. Рычаг связан со станинойпружиной 15,закрепленной в нем одним концом,проходящей сквозь отверстие в станине, а другим концом закрепленнойна скобе 16, вставленной в отверстия в станине,и станине закреплен электродвигатель 17 привода, на валу которогозакреплена...

Номер патента: 967496

Опубликовано: 23.10.1982

Авторы: Кайе, Малиновская, Маркевич

МПК: A63H 23/00

Метки: игрушечного, качки, судна

...тем,что устройство для качки иг 1 ушечногосудна, содержащее овальную направляющую, перемещаемый по направляющейгруз,и привод, имеет толкатель, одинконец которого закреплен на валу привода, а на свободном конце выполненЫячейки, груз состоит из несколькихсферических элементов, расположенныйв ячейках, а направляющая расположенагоризонтально.%На фиг. 1 изображено судно, поперечный разрез; на фиг. 2 - то .же,вид сверху.Устройство содержит овальную направляющую 1, перемещаемый по направляющей груз 2 и привод 3, Устройствоимеет толкатель 4, один конец которо 30 го закреплен на валу привода, а на свободном конце выполнены ячейки 5.Груз состоит из нескольких сферических элементов, расположенных в ячейках, а направляющая расположена...

Номер патента: 971381

Опубликовано: 07.11.1982

Автор: Тоцкий

МПК: A63H 13/00

Метки: игрушка

...2 - узел 1 фиг. 1;на Фиг. 3 - конечности игрушки сосжатыми пальцами; на Фиг. 4 - конечности Фигурки с распрямленными пальцами.фигурка 1 в виде птицы установлена на Т-образном металлическом стержне 2, средней частью расположенномво втулке 3 полого основания 4.В пальцах 5 конечностей 6 фигуркисмонтированы пружины 7 с концамив виде колец 8, центры которых расположены вдоль линии, пересекающейсреднюю часть пружины. Иежду пальца"ми 5 фигурки установлено средстводля имитации распрямления пальцев,выполненное в виде подпружиненногопружиной 9 магнитного элемента 10.При этом в основании 4 расположеносветитель 11,Игрушкой пользуются следующим образом.Вынимают стержень 2 с установленной на нем фигуркой 1 иэ втулки 3 основания, Перемещая фигурку,...

Номер патента: 971384

Опубликовано: 07.11.1982

Авторы: Беляев, Соболев, Четвериков

МПК: A63H 29/20

Метки: игрушки, инерционный, привод

...9 полуосей 10 и шарнирно установленной на них скобы 11, концыкоторой выполнены н виде изогнутыхв вертикальной плоскости Т-образныхпластин, ручки 12 для переключенияреверсивного устройства из положения1 в положение 11 и обратно. На поверх ности Т-образных пластин предусмотрены отверстия а для соединения реверсивного устройства с передним изадним бамперами игрушки.Предлагаемый привод работает 30 следующим образом.971384 10 При разгоне игрушки по полу (скоба 11 реверса в положении 1, фиг. 2)колеса 7 через шинки передают вращение валу 4, который в свою очередьчерез одну из корончатых шестерен5 передает вращение через шестерню 52 маховику 1. Накопленная энергиямаховика .1 после его раскрутки через шестерню 2, шестерню 5 и вал4 и...

Номер патента: 975023

Опубликовано: 23.11.1982

Автор: Морозов

МПК: A63H 15/00

Метки: виде, животного, игрушка, фигурки

...рычаг 2, связанный с головным механизмом и предназначенный дляоткрывания рта и глаз, рычаг 3, связанный со звуковым сигналом 4, рычаг5, предназначенный для движения передней конечности, рычаг 6, служащийдля раскрытия цветка, рычаг 7, являющийся тормозом привода, приводящийв движение привод 8 заводного механизма перемещения, двигающий игрушку вперед. В корпусе игрушки расположена криволинейная направляю щая для шарика 1, имеющая сквозноеотверстие 9, в котором размещены свободные плечи рычагов 2, 3, 5 и 6, атакже рычаг 7 тормоза.Игрушка работает следующим обра эом.975023 Формула изобретения НИИПИ Заказ 8867/5 Тираж 400 Подписи Филиал ППП "Патент", г.ужгород, ул.Проектная,4 Заводят механизм привода 8, осуществляющего движение...

Номер патента: 980603

Опубликовано: 07.12.1982

Автор: Артур

МПК: A63H 18/16

Метки: игрушечного, контактный, скользящий, средства, транспортного, элемент

...предложена схема скользящего контактного элемента игрушечного 10 транспортного средства.Скользящий контактный элемент игтлшечного транспортного средства содержитконтактную головку 1 сферической формы, смонтированную на контактном эле менте 2, держатель 3, состоящий изцилиндрического 4 и прямоугольного 5участков, входящих в отверстие 6 плаотины контактодержателя 7.В контактной головке 1 вдоль ве З) кальной оси контактного элемента 2выполнен паз 8 круглой формы с диаме 1 ъром, превышающим ширйну рельса 9. Пазвыполнен с кольцевой кромкой 10 на поверхности скольжения. Контактный элемент 25 2 вставлен в продольное отверстие 113 98060 держателя 3 и закреплен завальцованными . краями 12. Для прижатия обеих частей в их взаимное крайнее...

Номер патента: 986440

Опубликовано: 07.01.1983

Автор: Герке

МПК: A63H 33/20

Метки: игрушка, парашютист

...сбоку;: на фиг.4 - процесс запуска игрушки.Корпус игрушки состоит из двух плоских частей - верхней части 1 и нижней части 2 и плоской вставки 3, выполненной из упругого материала, например из резины.3 98644К верхней части 1 крепятся стропы парашюта 4, а к нижней йасти 2 шнур 5 для запуска, который проходит в отверстие 6 на верхней части1 в сложенном положении игрушки. Натыльной стороне корпуса игрушки имеются буртики 7 для предотвращения вы-,падания парашюта в сложенном положении игрушки.Игрушка действует следующим образомКупол парашюта 4 обжимается в жгут,складывается по длине (см.фиг.2 ), иукладывается на тыльную сторонуигрушки. Части 1, 2 корпуса складываются навстречу друг другу, шнур 5пропускается в отверстие 6 и вытягивается до...

Номер патента: 988306

Опубликовано: 15.01.1983

Авторы: Кривошеев, Морозов

МПК: A63H 17/12

Метки: игрушечное, средство, транспортное

...1, подвижной в продольном направлении оси 2 с шестернями 3 - 5 и диском 6, блока шестерен 7 - 9, ведущего вала 1 О, движителя с роликами 1, гусеницами 12 и шестернями 13 и 14, оси 15, иа котором укреплены роторное колесо 16 со стрелой 17, установленной свободно на подвижной оси 2, корончатой шестерни 18, приводимой во вращение через шестер 988306ню 19 валом 20, имеющим корончатую шестерню 21 и рычага 22, средней частью шарнирно установленного на стреле 7, в нижней части которого укреплена вилка 23 с пружиной 24, а в верхней части - рукоятка 25. Упор 26, имеющий два фиксированных положения 27 и 28 укреплен на корпусе 29.Движение игрушки производится при помощи двигателя 1 через блок-шестерни 7, 5 и 8, шестерню 13 на ролик 11 и...

Номер патента: 995841

Опубликовано: 15.02.1983

Авторы: Быков, Глазков, Плеханов, Шарабрин

МПК: A63H 3/16

Метки: кукла

...соединения выполнены фигурными, при этом ширина каждого соединительного паза 3 не меньше удвоенной толщины каждого кольца 1, а его длина 1. не меньше наружного диаметра каждого кольца.Соединение головы 2 и конечностей 3 и 4 с туловищем 1 куклы осуществляется следующим образом.Упругое тело 5 с расположеннем кольцами 6 и 7 вставляют вотверстие одной из присоединяемых частей. Для этого кольцо 7 и кольцо 6 соединяют вместе таким образом, чтобы их плоскости совпали. Затем оба кольца пропускают в паз фигурного отверстия. После этого их отпускают и путем легкого натяжения упругого элемента 5 кольца 6 и 7 приводят в рабочее положение: кольцо 7 располагается по плоскости присоединяемой части, а кольцо 6 под углом к кольцу 7. Затем другой...

Номер патента: 995842

Опубликовано: 15.02.1983

Автор: Попов

МПК: A63H 17/26

Метки: игрушки, транспортной, шасси

...на снегу,Цель изобретения - усиление игрового эффекта путем имитации движения игрушки на воздушной подушке.Указанная цель достигается тем, что у шасси транспортной игрушки, содержащего корпус с приводом, на валу которого закреплен аэродинамический винт, и ходоси. Шасси состоит из кор дном 2, внутри которого ки 3, причем размеры я вышает диаметр шарик щ установлен привод 4 с винтом 5 и эксцентрикомШасси работает следующим образом.При включении привода 4 винт 5 и 15 эксцентрик 6 начинают вращаться, в результате чего возникает вибраци корпуса 1 и горизонтальная аэродинамическая сила.Вибрация передается шарикам 3, которые колеблются, взаимедействуя поочередно с поверхностью, на которой находится шасси, и с корпусом 1, создавая подъемную...

Номер патента: 995843

Опубликовано: 15.02.1983

Автор: Герейш

МПК: A63H 33/18

Метки: детская, игрушка-лук

...нити, часть которой размещена внутри трубки.й игрушка, общи жит упругии стерз плотно навитой де кольцеобразной которой размещечестве снаряда для3 с канавкой. на . В нерабочем поНа чертеже показанавид,Игрушка - лук содержень 1 в виде трубки ипроволоки и тетиву ввиупругой нити 2, частьна внутри трубки 1. В каметания имеется палочканижнем конце для нити 2 ложении палочка 3 может размещаться внутри трубки 1.Пользуются игрушкой следующим образом.Устанавливают палочку 3 канавкой на5 нить 2, придерживают одной рукой трубку1, а другой рукой натягивают нить 2. Послеотпускания нити 2 палочка 3 летит в направлении мишени.Использование предлагаемой игрушкипозволяет повысить надежность, снизитьгабариты и способствует развитию ловкости и меткости...

Номер патента: 997703

Опубликовано: 23.02.1983

Авторы: Дресвянкин, Лаптев

МПК: A63H 27/14

Метки: игрушечная, ракетная

...на основании 11, Шток 4;размещенный в полом цилиндре 2,своим нижним концом связан с основа.нием 11. В нижней части корпуса 1выполнены пазы 12 для загнутых концов10 скобы 9, Концы манжеты 5 прижатык цилиндру 2, Для подачи воздуха вполость 7 имеется отверстие 13 с нипелем 14, Для герметизации полостей би 7 в корпусе 1 установлены кольца15 и 16 и фторопластовое кольцо 17.Поверхность кулачка 8 выполнена профилированной 18. Для смягчения ударапри приземлении головная часть корпуса 1 снабжена демпфером 19, например, из резины.Игрушечная ракетная установка работает следующим образом,При наличии необходимого давления в полости 7 вливают воду в полость б и вводят в нее шток 4, который будет вытеснять из полости 6воду через отверстие 3....

Номер патента: 1001950

Опубликовано: 07.03.1983

Автор: Гюппенен

МПК: A63H 33/26

Метки: игра

...2 изображен вариант выполнения механизма перемещения магнита 1 О, который включает шарнирно закрепленные на одной оси на основании 1 две направляющие 13 и 14 с двумя пол.- 35 зунами 1.5 и 16 и стяжку 17, шарнирно . соединенную своими концами с ползунами 15 и 16 и несущую магнит 10.Йграют предлагаемой конструкцией следующим образом.46Управляя направляющими 13 и 14, подводят магнит 10 под груз 7 , Это исходное положение, Задача играющего заключается в том, чтобы, используя магнитное взаимодействие, провести45 груз 7 из исходного положения в заданную зону (точку) диска 9 по одному из нескольких возможных маршрутов (лабиринту),. В связи с тем, что диск выполнен из непрозрачного материала, играющий не видит положение магнита 10 и должен...

Номер патента: 1007691

Опубликовано: 30.03.1983

Авторы: Бредис, Райгородский, Татаренко, Чернышов

МПК: A63H 18/10

Метки: автотренажер, игрушка

...из диодов через клеммы электромотора подсоединен к аноду другого упора.Блок управления каретки включает источник питания, переключатель, выпрямительные диоды, переменные резисторы, постоянные резисторы, первые выводы которых соединены с клеммами переключателя и потенциометр, соединенный одним выводом с движком потенциометра, а другим с одной из клемм блока управления, при этом вторые выводы постоянных резисторов соединены с движками переменных резисторов клеммы одного из которых через анод, а другого через катод выпрямительных диодов соединены с одним из выводов источника питания, второй вывод которого соединен с второй клеммой блока управления.На фиг. 1 представлена конструкция каретки с моделью транспортного средства; на фиг. 2 - то...

Номер патента: 1011137

Опубликовано: 15.04.1983

Автор: Дресвянкин

МПК: A63H 27/14

Метки: игрушечная, ракетная

...установленную на корпусе механизмов наведения шкалу и взаимодействующую с ней стрелку, закреп 2Игрушка-ракетная установка содержит модель ракеты 1, внутри которой закреплен ствол 2, состоящий из трубки 3 с отверстиями 4 и натянутой на нее с возможностью растяжения трубки 5, концы которой герметично соединены с трубкой 3, Внутренняя стенка трубки 3 является направляющей для штока 6 и образует полость 7, в которую заливается жидкость, Напри,мер вода, Жидкость заливается в полость 7 перед стартом, когда в направляющей отсутствует шток 6.Пространство между стволом 2 и внутренней поверхностью ракеты 1 образует полость 8, заполненную газом, например воздухом, который по-. дается в полость через отверстие 9 от технологического источника....

Номер патента: 1012931

Опубликовано: 23.04.1983

Авторы: Еремин, Керенцев

МПК: A63H 33/20

Метки: десант», игра, парашютный

...на открытом воздухе только приналичии ветра, а не в закрытом помещении. 15Цель изобретения - расширение игровых воэможностей.Поставленная цель достигается тем,что игра "Парашютный десант", содержащая модель летательного аппарата,игрушечные парашюты с Фигурками пара"шютистов, размещенные на тросе, связанном с моделью летательного аппарата, и средства для отделения парашютов от троса, .каждое из которыхимеет стопор с отверстием и пружинящий элемент Ч-образной формы, стспорс отверстием установлен на моделилетательного аппарата, трос выполнен бе конечным и продет в отверстиястопоров, пружинящие элементы Ч -образной формы укреплены на тросе, акупол каждого парашюта снабжен отверстием для взаимодействия с пружинящим элементом,Кроме...

Номер патента: 1014578

Опубликовано: 30.04.1983

Автор: Попов

МПК: A63H 5/04

Метки: игра, тир

...мишенями, а макет оружия имеет закрепленный на нем ограничитель перемещения груза,На фиг.изображена игра Тир, общий вид; на фиг. 2 - макет оружия с грузом в виде револьверного барабана, разрез.Игра Тир содержит экран 1, макет 2 оружия, размещенный внутри него проектор, включающий источник 3 света и линзу 4, имитатор маневров цели, выполненный в виде груза 5, установленного на оси 6 вращения внутри макета 2 оружия, мишень 7 в виде диапозитива, жестко соединенную с грузом 5, прокалывающее мишень 6 устройство 8 и соединенный с ним спусковой механизм 9. 145781Груз 5 может быть выполнен в виде .револьверного барабана, смонтированного на кардановой подвеске 10, снабженного сменными мишенями 7, а макет 2 оружия имеет закрепленный на нем...

Номер патента: 1017354

Опубликовано: 15.05.1983

Авторы: Кайе, Маркевич

МПК: A63H 23/00

Метки: игрушечного, рулевое, судна

...погружение и всплытие подлодки, и непрерывно не вращается вокруг своей продольной оси что снижает занимательность игрушки,Цегъю изобретения является повьппе ние занимательности устройства.Указанная цель достигается теа, что рулевое устройство игрушечного судна, 20 содержащее установленный в корпусе руль ,с баллером, связанным с приводом посред,ством шестерни, имеет дополнительный руль с баллером, причем основной баллер выполнен полым, а дополнительный 25 установлен коаксиально основному и связан с приводом шестерни, при этом передаточное отношение передаточных чисел зубчатых передач отлично от 1.На чертеже изображена принципиаль- зо ная схема предлагаемого устройства.Рулевое устройство игрушечного судна содержит установленный...

Номер патента: 1018658

Опубликовано: 23.05.1983

Автор: Чистяков

МПК: A63H 13/04

Метки: игра, настольная, фехтование

...в этих направляющих.На фиг. 1 схематически изображена настольная игра, общий вид; на фиг. 2 то же, вид в плане; на фиг, 3 - сечение А - А на фиг. 1; на фиг. 4 - вид Б наЗ 5 фиг. 3;на фиг. 5 - связующее звено в двух проекциях.Настольная игра состоит из основания 1, имитирующего помост для фехтования. В основании 1 выполнен продольный паз 2 в 40 котором установлены два ползунка 3, На каждом ползунке 3 посредством ступенеобразной изогнутой оси 4 закреплена фигурка 5 фехтовальщика. Ось 4 выполнена, например, в виде проволоки, изогнута и заведена в отверстие в ползунке 3, и жестко 45 соединена с ногой фигурки 5 фехтовальщика. Вторая нога фигурки 5 не имеет опоры. фигурка 5 пустотела, внутри установлен жесткий элемент 6, например...

Номер патента: 1018659

Опубликовано: 23.05.1983

Автор: Курчаков

МПК: A63H 17/26

Метки: движитель, игрушки, транспортной

...направлению зубьев на торце ступицы крестовины 2, упорная шайба 5 и пружина 6. В радиальных лучах крестовины 2 на резьбе закреплены оси 7, на которых с возможностью свободного вращения установлены шестерни 8, взаимодействующие с зубчатым колесом 3, кулачки 9 и втулки 10, Кулачки 9, в профильной проекции представляющие собой два симметричных относительно хорды сегмента кру 5 1 О 15 20 25 30 35 40 45 50 га, установленные под одинаковым углом к оси 7, непосредственно или через втулки 10 соединяются с шестернями 8 креплением типа крестообразный шип-паз. Для более равномерного распределения нагрузок на движитель на концы осей 7, имеющих буртики и продольные пазы, установлена крестовина 11. Продольные пазы в осях 7 позволяют крепить...

Номер патента: 1020144

Опубликовано: 30.05.1983

Автор: Пятницкий

МПК: A63H 13/14

Метки: балансирующая, игрушка

...со скоростью, не зависящей от угла наклона. Кроме того, в такой балансирующей игрушке имеется мертвая зона, т.е. балансирование начинает осуществляться только при условии, если угол наклона больше некоторого определенного значения, Это уменьшает плавность и надежность балансирования и снижает занимательность игрушки.Цель изобретения - повышение надежности в работе игрушки путем увеличения плавности балансирования.Ланная цель достигается тем, что балансирующая игрушка, содержащая фигурку, в полости которой установлены балансир с противовесами, размещенный на его валу шкив, установленный на валу двигателя,и связанный со шкивом эксцентрик,расположенные в верхней части фигурки неподвижные контакты, связанные с двигателем, и...

Номер патента: 1020145

Опубликовано: 30.05.1983

Автор: Горшенин

МПК: A63H 17/25

Метки: игрушка, электромеханическая

...валы, несущие сателлиты, взаимодействующие с шестерней, при этом фигурки смонтированына дополнительных валах а башня неподвижно связана с верхним концом вертикального вала. 30На фиг, 1 изображена игрушка с местным вырывом, общий вид; на фиг. 2то же, вид сверху; на фиг. 3 - поперечное сечение по оси вращения,Электромеханическая игрушка состоитиз корпуса 1 с установленной на нем с воз- З 5можностью скольжения по наружной поверхности втулки 2 башней 3 с гнездом 4,выполненным в верхней части башни; вкоторое входит выступающий над втулкой 2конец вертикального вала 5, проходящего 4 Очерез втулку 2 и корпус 1. В верхней части втулки 2 выполнен квадратный выступ 6,на котором жестко сидит шестерня 7, входящая в зацепление с сателлитами 8 и...

Номер патента: 1020146

Опубликовано: 30.05.1983

Автор: Вакуленко

МПК: A63H 29/18

Метки: игрушек, механизм, приводной

...крутящегомомента на валу,Указанная цель достигается тем, чтов приводном механизме для игрушек, содержащем вал и огибаю 1 ций блок, упругийгибкй тяговый орган для вращения вала,вал выполнен двухступенчатым, а тяговыйорган закреплен своими концами на обеихступенях вала и намотан несколькими витками на ступень меньшего диаметра.На чертеже представлен приводной механизм. 25Приводной механизм состоит из двухступенчатого вала 1 с разными диаметрамиступеней. Вал 1 установлен в подшипниках 2 и имеет на одном из концов заводной элемент 3 (рукоятку или ключ).На обеих ступенях вала 1 закреплен упругий тяговый орган 4 (резиновый шнур, спиральная пружина и т. п.). Тяговый орган 4 перекинут через блок 5, свободно вращающийся на оси 6, и намотан...

Номер патента: 1025438

Опубликовано: 30.06.1983

Автор: Лыфарь

МПК: A63H 5/04

Метки: автомат-игрушка

...16. В корпусе 1 предусмотреныокна 17 и установлен прозрачный колпачок 18,Электрическая цепь игрушки состоитиз источника питания - батареи 19, контактной пластины 15, исполнительного органа Б, штырей 7 и 8, зубчатой рейки 2,пружины 3, лампочек 12, 20 и проводников, соединяющих контакты лампочек 12 120 и 20 с контактом батареи 19.Контактная пластина 15 закреплена встойке 21 корпуса 1 и при ненажатом пусковом рычаге 14 не касается контакта батареи 19.Игрушка работает следующим образом.Заводится игрушка при помощи рукоятки 16 движением ее влево (по чертежу) . Так как при ненажатом пусковом рычаге 14 в зацеплении с рейкой находится всегда только штырь 8, то при движении рейки 2 влево она своими зубьями воздействует на штырь 8,...

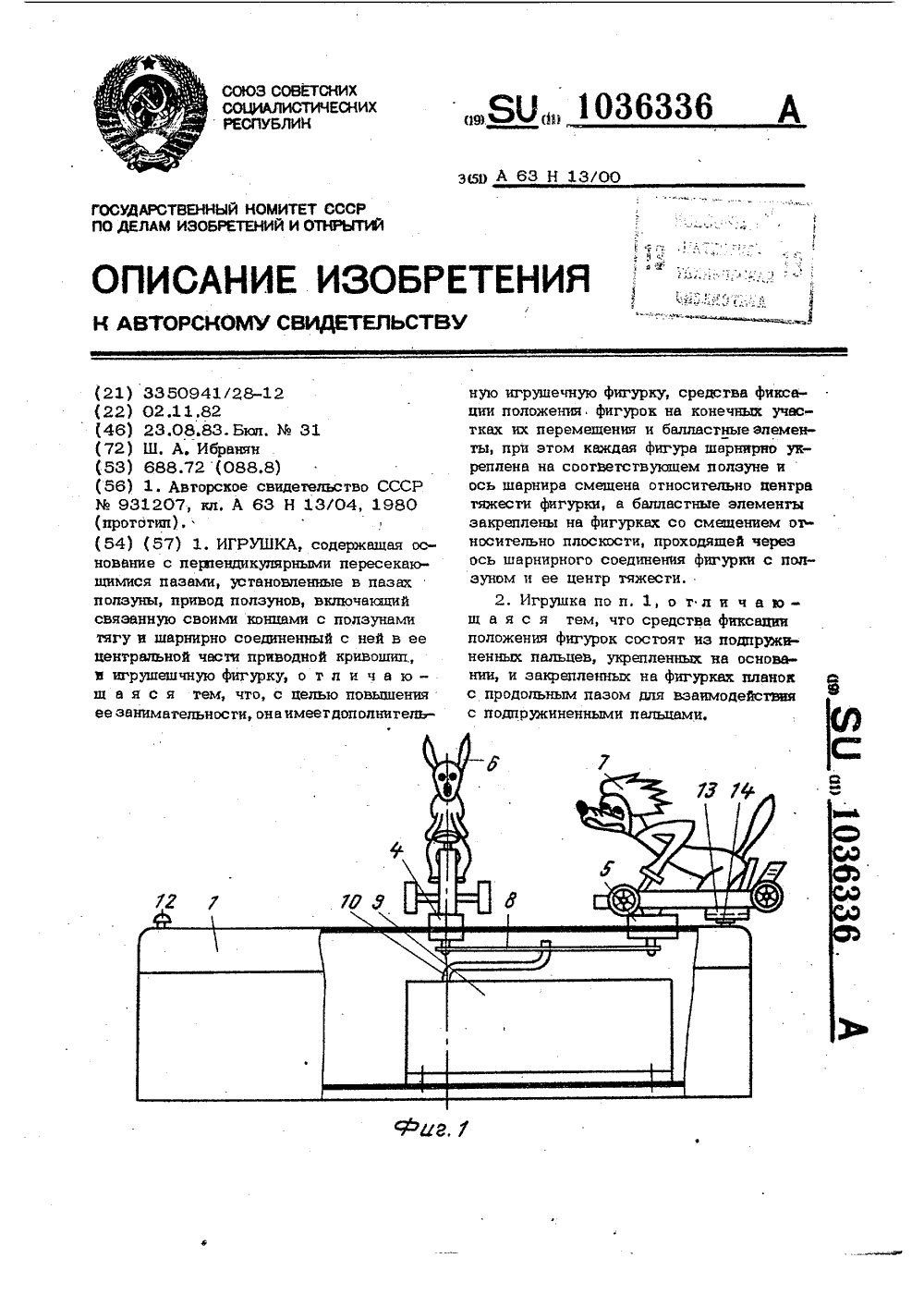

Номер патента: 1036336

Опубликовано: 23.08.1983

Автор: Ибранян

МПК: A63H 13/00

Метки: игрушка

...игрушки,Данны цель достигается тем, что игрушка, содержащая основание с перпендикулярными пересекающимися пазами, уста-новленные в пазах ползуны, привод ползунов, включающий связанную своими концами с ползунвми тягу и шарнирно соединен ный с ней в ее центральной части приводной кривошип, и игрушечную фигурку,имеет дополнительную игрушечную фигурку,средства фиксации положения фигурок наконечных участках их перемещения и бвллвстные элементы, при этом каждая фигурка шарнирно укреплена нв соответствующем ползуне и ось шарнира смещена относительно центра тяжести фигурки, а бвллвстные элементы закреплены нв фигурквхзОсо смещением относительно плоскости,проходящей через ось шарнирного соединения фигурки с ползуном и ее центр...

Номер патента: 1045896

Опубликовано: 07.10.1983

Автор: Чистяков

МПК: A63H 13/06

Метки: игрушка, механическая

...на соответст 55 вующем ползуне 2 (3) с помощью рычага 6 шарнирно, и механизм управления конечностями фигурки,гКаждый механизм управления имеетполый стержень 7, который заведен вотверстие ползуна 2 (3) и в отверстиеоси 8, шарнирно установленной в основании игрового поля 1, и соединенс рычагом 6 посредством гибкого элемента 9, На полом стержйе 7 расположены штурвалы 1 О и 11, Штурвал 10жестко связан со стержнем 7. Штурвалы 11 имеют радиально расположенныерычаги 12 и подпружинены в окружномнаправлении пружинами 13, Каждыйстержень 7 имеет отверстие 14 и закрепленные на нем стойки 15. На штурвалах 10 расположены стопоры 16.Фигура 4 состоит из корпуса 17,которому шарнирно прикреплены руки 18 и 19 и нога 20. Рука 18 прикреплена к...

Номер патента: 1045897

Опубликовано: 07.10.1983

Автор: Ауров

МПК: A63H 27/14

Метки: детской, игрушки, пусковая, ракеты

...курокс крючкомдля Фиксации ракеты, полый цилиндр снабжен заглушкой с внутренней поверхностью, выполненной порадиусу с центром, размещенным на оси 30качания курка, цапфы цилиндра имеютпродольные прорези для завода в нихоси качания курка, а последний имеетопорный выступ, контактирующий свнутренней поверхностью заглушки. 3На фиг.1 изображена игрушка, видсбоку с местным вырывом в аксонометрии; на Фиг.2 - цапфа цилиндра, разрез; на Фиг.3 - игрушка, вид спереди с разрезом по центральной оси; 40на Фиг.4 - игрушка вид сверху с местным вырывом.Пусковая установка ракеты детскойигрушки содержит укрепленный на основании 1 полый цилиндр 2 с прорезью 3, закрытый с торца заглушкой 4,имеющей паз 5, являющийся продолжением прорези 3 цилиндра 2, и...
