A61B 5/02 — измерение пульса, частоты сердечных сокращений, давления или тока крови; одновременное определение пульса (частоты сердечных сокращений) и кровяного давления; оценка состояния сердечно-сосудистой системы, не отнесенная к другим рубрикам, например использование способов и устройств, рассматриваемых в этой группе в сочетании с электрокардиографией; сердечные катетеры для измерения кровяного давления

Номер патента: 1009423

Опубликовано: 07.04.1983

Автор: Петров

МПК: A61B 5/02

Метки: воздуха, давления, кровяного, подачи, систему

...получить необходимоеизбыточное давление, нужно нагретьвоздух до температуры, равной125,5 С. При этом для обеспеченияприемлемой температуры нагрева порядка 140 ОС, объем камеры долженбыть равен 2,5-;3,0 л. Это ведет кувеличению габаритов и вееа устройства. Кроме того, при нагреваниивоздуха расходуется значительноеколичество энергии, обусловленноетеплоотдачей в окружающую среду,Целью изобретения является уменьшение габаритов устройства и уменьшение потери электроэнергии при егоэксплуатации. Указанная цель достигается тем,что в устройстве для подачи воздухав систему измерения кровяного давления, содержащем последовательносоединенные манжету, вохдухопровод,приспособление для нагнетания воздужа в манжету, выполненное в виде гермет ной...

Номер патента: 1017290

Опубликовано: 15.05.1983

Автор: Федосеев

МПК: A61B 5/02

Метки: реоплетизмограф

...с ецходом первого усилителя,вцход усилителя-ограничителя соединенс одной вершиной одной диагонали мостовой схемы, другая вершина которой соединена с нулевой шиной, вы ход фильтра верхних частот соединен с управляющим входом управляемого,сопротивления, а к другой диагонали мостовой схемы подключены входы второго усилителя.Кроме того, реоплетизмограф содержит второй токовый фокусирующий3 1017290 . аэлектрод, подключенный ко второму . ки электрического тока, сйимается свыходу второго усилителя. измерительных Фокусирующих электродовНа фиг. 1 представлена структур- . 11 и 12 и стабилизируется с поиощьвиая электрическая схема предложен- цепи отрицательной обратной связийого рвоплетизиографа; на фиг. 2 - з по огибающей несущей частоты,...

Номер патента: 1017291

Опубликовано: 15.05.1983

Авторы: Большов, Кузин, Федосеев

МПК: A61B 5/02

Метки: реоплетизмограф

...подключен первый то . ковый электрод 2 а к второму выходу подключен через Ьлок 3 управления измерительным током второйтоковый электрод 1, демодулятор 5,к .входам которого подключены два измерительных электрода 6 и 7, а к, выходу - выходная шина, усилитель 8, к входам которого подключены два измерительных Фокусирующих элекгрода 9 и 10, а к выходу - первый токовый фокусирующий электрод 11 и второй вход блока 3 управления измерительным током, и второй токовый Фокусирующий электрод 12, подключенный через резистор 13 к второму выходу генератора 1 переменного тока,При этом блок,З управлвния измерительным током содержит управляемое сопротивлерие "14, включенное между вторым выходом генератора 1 переменного тока и вторым токовым электродом 4 и...

Номер патента: 1022695

Опубликовано: 15.06.1983

Авторы: Иванов, Лобков, Туманов, Тупкало

МПК: A61B 5/02, A61B 5/05

Метки: диагностики, миокарда, сократимости

...имеется генератор 14 тактовой частоты,выход которого соединен со вторыми входами второй схемы 10 И фонокардиографического канала и схемы 13 И электрокардиографического канала. Имеется также схема 15 И-НЕ, входы которой соединены с выходом формирователя 11 интервала сердечного цикла, а выход со входом триггера 9 фонокардиографического канала. Причем второй выход триггера 12 электрокардиографического канала соединен со входами первой схемы 8 Л фонокардиографического канала, блока 5 деления и индикаторного прибора 6.Преобразователь электрокардиографического канала содержит последовательно соединенные счетчик 16, первую схему 17 И и сумматор 18, а также дешифратор 19, триггер 20 и вторую схему 2 И. Причем счетчик 16 дополнительно...

Номер патента: 1022697

Опубликовано: 15.06.1983

Авторы: Апаров, Ивоботенко, Меделяновский, Прудникова, Шумов

МПК: A61B 5/02

Метки: ритмом, сердца

...сердца с помощью имплантируемого электрокардиостимулятора путем формирования импульса с последующей подачей его на сердце 11.Однако при длительной стимуляциисердца таким способом возможны нарушения иотказы стимуляции из-за увеличения межэлектродного сопротивления сердца.По данному способу длительность стимулирующего импульса должна выбираться,как минимум, в 2 - 3 раза большей ее порогового значения, соответствующего началу стимуляции. При этом значительно возрастает потребляемая стимулятором мощность. Целью изобретения является уменьшение травматичности.Цель достигается тем, что согласно способу управления ритмом сердца путем увеличения межоперационного периода смены источника электропитания кардиостимулятора, изменяют длительность...

Номер патента: 1022698

Опубликовано: 15.06.1983

Авторы: Зотов, Мелентьев, Михелашвили, Нухман, Юсов

МПК: A61B 5/02

Метки: внутричерепного, давления, экстрацеребрального

...устройство для осуществления предложенногоспособа; на фиг, 2 - график зависимостидавления в системе измерения от количестваоборотов рукоятки системы нагнетания воздуха (количества доз воздуха) .Устройство включает основание 1, на 40котором крепится корпус 2. В корпусе 2имеется цилиндр 3, в который вмонтированпоршень 4 с рукояткой 5 и со штоком 6,Кроме того, предлагаемое устройство содержит систему измерения давления, состоя 1 цуюиз резервуара 7 со ртутью, стеклянной трубки 8 и шкалы 9. Резервуар 7 и стекляннаятрубка 8 соединены между собой каналом 10.Датчик 11, представляющий собой полиэтиленовый сплющенный мешок 12, в который вставлена для придания ему жесткости фторопластовая прокладка 13, соединен с предложенной системой с...

Номер патента: 1022699

Опубликовано: 15.06.1983

Авторы: Атков, Беленков, Мухарлямов

МПК: A61B 5/02

Метки: диагностики, недостаточности, сердечной

...объема, что при иссле. довании здоровых лиц не наблюдается.Предлагаемый способ апробирован на 25 здоровых лицах и 23 больных с признаками сердечной недостаточности различной35 40 45 Пример 2. Больной Ч., 26 лет, Диагноз: ревматизм, неактивная фаза. Сочетанный митральный порок сердца, мерцательная аритмия,Болен в течение 10 лет. В состоянии покоя клинически выраженных признаков сердечной недостаточности нет.Больному проведена проба с ОДНТ с разрежением в - 10, - 15, - 20, - 25 мм рт. ст. по 5 мин каждая ступень, В исходном состоянии и в конце каждой ступени регистрируют эхокардиограмму с расчетом конечного диастолического, конечного систолического и ударного объемов, минутного объема сердца, фракции выброса, а также измерения...

Номер патента: 1022700

Опубликовано: 15.06.1983

Авторы: Айламазян, Белов, Глухова, Муравьева, Степанов

МПК: A61B 5/02

Метки: плода, состояния, функционального, человека

...сигнала) и после. Исходную частоту сердцебиения плода определяют в произвольно выбранных интервалах записи длительностью 2 с. Если разность этих измерений не более 4 уд/мин, предполагают, что контрольная запись сделана правильно и исходная частота сердцебиения плода достоверна, Далее определяют частоту сердцебиения плода пос ле воздействия на плод звуковым сигналом.Эту величину определяютв каждом промежутке записи, равном 2 с. Подсчет ведут до тех пор, пока частота сердцебиения не достигнет величины, равной исходной (приблизительно в течение 30 с). После этого оп ределяют разность между исходной частотой сердцебиения и частотой сердцебиения, определенной после воздействия звуковым сигналом. Изменение частоты сердцебиения плода...

Номер патента: 1026763

Опубликовано: 07.07.1983

Авторы: Владимиров, Грачев, Данов, Конопкин, Нагиев

МПК: A61B 5/02

Метки: датчик, короткова, тонов

...пьезоэлектрической пластины, которая имеет ряд.прорезей со стороны незакрепленного 40конца;посредством которых образованы рабочие элементы, причем длинапоследних определяется из соотноше,8150;= э 45ы. чт 9где Е .- модуль Юнга материала пьезо"электрической пластины;1момент инерции рабочего элемента относительно его цент"ральной оси;5р - масса единицы длины рабочегоэлементамиЫ- частота тонов Короткова максимальной энергии.Кроме того, в датчике, тонов Ко"роткова количество рабочих элементовопределяется из соотношения60гдеьЫ максимально возможный разброс частот тонов Короткова" механическая добротность колебательной системы, образованной пьезоэлектрическим преобразователем.На Фиг,1 изображен датчик тоновКороткова, разрез; на фиг,2 -...

Номер патента: 1036318

Опубликовано: 23.08.1983

Авторы: Ершова, Задорожко, Ларионов, Линдунен, Пашковский

МПК: A61B 5/02

Метки: артериального, давления

...значений информационного сигна ла и выхода схемы 11 сравнения. Эти сигналы формируются последовательно соециненной цепочкой блоков - блока 12 формирования информационного сигнала 10 с упрввлаошим входом, блока 10 максимальных значений, делителя 13, блока 14 памяти с управляющим входом и схемы 11 сравнения с дополнительным входом, соединеннымс выходом блоха 12 15 формирования информационного сигнала. Выход схемы 11 сравнения соединен с вторым управляющим входом блока 8 коммутации, управляющим входом блока 14 памяти и входом блока 7 управления. Блок 12 формирования информационного сигнала предназначен для тактового интегрирования по модулю сигналов тахоосцилляций. Поэтому вход его подсоединен к выходу датчика 3 осцил- у 5 ляций,...

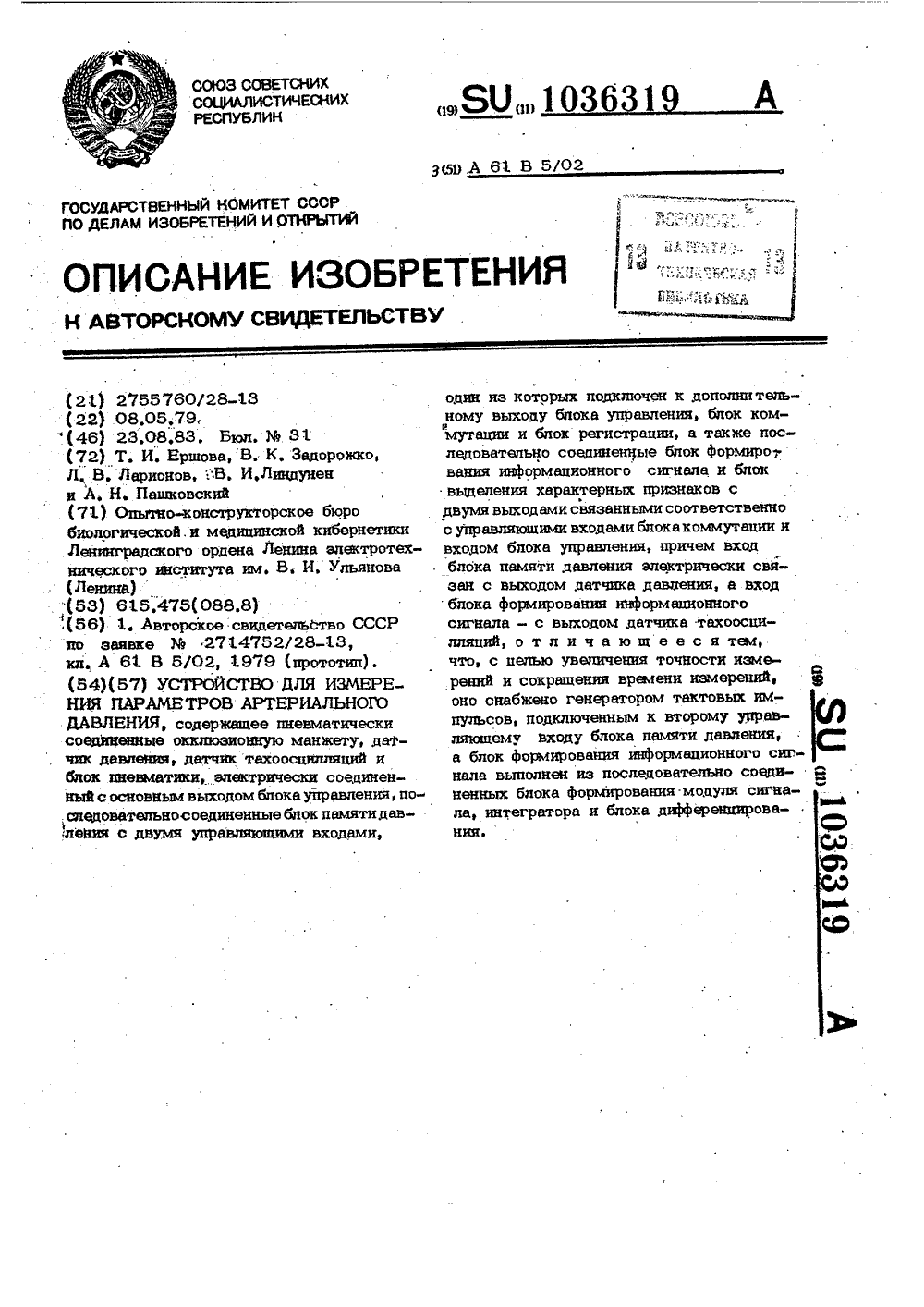

Номер патента: 1036319

Опубликовано: 23.08.1983

Авторы: Ершова, Задорожко, Ларионов, Линдунен, Пашковский

МПК: A61B 5/02

Метки: артериального, давления, параметров

...электрически связан блок 5 памяти давления сдвумя управляющими входами, Этот блок 19 2предназначен дпя запоминания, по крайней мере, двух соседних тактовых значений сигналов, пропорциональных давледпо в оккпозионной манжете 3., Эти тактовые сигналы формируются с помощью генератора 6 тактовых импульсов, подключенного к второму управлякипему входу блока 5 памяти давления. Частота следованяя этих импульсов определяет дискрет С. ность измерения параметров давления, т. е. заданную точность измерения.Первый управляощий вход блока 5 памяти давления соединен с дополнительным .выходом блока 7 управления. Блок управления предназначен для управления режимом измерения. В связи с этим его основной выход соединен с блоком 4 пневматики. Блок 5...

Номер патента: 1039479

Опубликовано: 07.09.1983

Авторы: Мовзолевский, Олейник, Шифрин

МПК: A61B 5/02

Метки: гемодинамики, исследования

...поступает ъ становленный сигнал, пропорциональный квадратуроста пациента, В момент времени, когдана двух входах одного из пороговых элеНаиболее близким к предлагаемому потехнической сущности является устройствосодержащее реограф, блок вычислений иблок регистрации 121.Известное устройство обеспечивает определение ОЦК длительное время и автоматическое вычисление регистрируемых параметров гемодинамики,Однако оно не учитывает данных физиологических параметров исследуемого, что не позволяет получить необходимую точность измерения параметров гемодинамики.Целью изобретения является повышение точности исследованияфгемодинамики путем использования данных физиологических параметров исследуемого. Поставленная цель достигается тем, что в...

Номер патента: 1042731

Опубликовано: 23.09.1983

Авторы: Пальчун, Петрова

МПК: A61B 5/02

Метки: болезни, диагностики, меньера

...копичественно опрецепяемые . вестибулярные воэ "цействня а такжв.в момент вращательныхвозцействий регистрировать желаемыепараметры цпя объективного поцтвержцения состояния больного. Дпа ре исърации нистагма больному нвкпыцыввютцатчикн на окопоорбитапьные обпвсти.Для регистрации центарпьиого и периферического пупьсов иснопьэуют пьеэоцатчики, которь е прнкреппают к проек . 4 Оции сонной артерии в обпасти шви (на-,ружный край груцинио-кпючичной мышцы) н проекции бецрениой .артерий (внуъьренняя поверхность бедра, ниже пупартовой связки),. Осцилпогрвммуппечевой арте 45рни осуществпают пьеэоцатчиком,наложенаРтщвтвсе ннтересуюшив параметры в потоке(фон), после чего начинают вращениекресла с бопьным со скоростью в цив 50пазоне 30 - 60 1 с...

Номер патента: 1047464

Опубликовано: 15.10.1983

Авторы: Манило, Немирко, Предтеченский

МПК: A61B 5/02

Метки: ритмокардиоанализатор

...входами регистра и со входами, начиная со входа второго разряда,первого цифроаналогового преобразователя, вход первого разряда которого40 подключен к шине логического нуля,первые входы компараторов подключенык выходу второго цифроаналоговогопреобразователя, вторые их входык выходам соответствующих ступеней45 многоступенчатого резистивного делителя, а их выходы - к соответствующим входам преобразователя, выходкоторого соединен с информационнымвходом блока анализа аритмий, а входсинхронизации РегистРа соединен свыходом мультивибратора, вход которого подключен к выходу синхронизации блока измерения интервала Й и Йи ко входу синхронизации блока анализа аритмий,На чертеже представлена структурная электрическая схема...

Номер патента: 1049038

Опубликовано: 23.10.1983

Авторы: Автандилов, Гильмар, Николенко, Пилипенко, Царбаев, Яблучанский

МПК: A61B 5/00, A61B 5/02

Метки: диагностики, инфаркта, миокарда, осложнений

...Тотчас после поступле.ния больного и подтверждения диагноза даннымн анамнеза, объективного осмотра, инструментальных и лабораторных исследованийв коже его левого лучезапястного суставау анатомической табакерки после предварительной местной анестезии 1%-ным раствором тримекаина с использованием сто.матологического бура создан окончатый дефект. Даннае измерений плошади дефектас помощью канилляроскопа при увеличениив 65 раэ в течение первых четырех часов 2отличались вариабельностью, что, свидетельствовало об ее изменениях в связи с рассасыванием введенного местного тримекаина, а также местными вазомоторными реакция. ми в ответ на повреждение. Спустя 4 ч площадь дефекта стабилизировалась и в ближайшие 5 ч не изменялась. Результаты измерений...

Номер патента: 1050662

Опубликовано: 30.10.1983

Авторы: Атков, Баранов, Беленков, Мухарлямов, Одинцов, Попов, Фролов

МПК: A61B 5/02

Метки: датчиков, кардиографа, фиксатор

...измерители 2 и 345 динат с отметчиком 4, Измеритель 2 угловых координат выполнен в виде двухступенчатой втулки 8 с конусной и цилиндрической частью, На цилиндрической части жестко закреплен измеритель линейных координат, состоящий иэ цилиндра 6 и штанги 7 со шкалой измерекия длины выдвижения отметчика 4. Отметчик 4 закреплен в штанге 7 с возможностью регулирования его высоты установки и, стопо рится винтом 8, Фиксация измерителей осуществляется стогсрами С 1 и 10. Планка 1 жестко крепится к основанию фиксатора 11. Оптимальные точки лоцйрования сердца относительно фиксатора определяют по лимбам 12 и 13 на каретке и гра" дусным делением 14 на поворотной головке.При проведении первичных исследований с помощью фиксатора...

Номер патента: 1055468

Опубликовано: 23.11.1983

Авторы: Любарская, Монахов, Наумов

МПК: A61B 5/02

Метки: давления, датчик

...давления;глубина прорезей на торцеполого цилиндрическогоэлемента;- длина канавок на стенкецилиндра блока преобразователей давления;величина перемещения полого цилиндрического элемента вдоль оси датчика давления;Ъв - объем удаляемого воздуха,- площадь поперечного сечения цилиндра блока преобразователей давления,На Лиг, 1 изображен датчик давления в начальном состоянии, разрез; на Лиг, 2 - то же, в рабочемположении.Датчик давления содержит корпус1, крышку 2, гайки 3 и 4, Фиксатор5, блок преобразователей давления,который состоит из цилиндра 6 состержнем 7 с направляющим пазом 8.На боковой поверхности цилиндра бвыполнены канавки 9, на нижнем торце - радиальные прорези 1 О, со стороны нижнего торца установлена упругая мембрана 11...

Номер патента: 1060167

Опубликовано: 15.12.1983

Авторы: Максименко, Ронкин, Сигалов, Шибулкин

МПК: A61B 5/02

Метки: реограф

...пары электродов 3-6,резонансный усилитель 7, соединенныйс преобразователем 8(является преобразователем сопротивление-напряжение), два выходных блока 9 и 10,соединенных с выходными шинами 11 и12, триггер 13 два элемента И 14и 15, четыре группы аналоговых ключей 16-19 и блок 20 вычитания, выход которого соединен вьжодной шиной 21. При этом генератор 1 соединен с выходом усилителя 7 и черезблок 2 формирования - с тактовымвходом триггера 13 и с первьми входами элементов И 14 и 15, инверсныйвыход триггера 13 подключен к егоинформационному входу и второмувходу первого элемента И 14, прямойвыход триггера 13 соединен с вторымвходом второго элемента И 15, выходэлемента И 14 соединен с вторымивходами второй 17 и третьей 18 группаналоговых...

Номер патента: 1061792

Опубликовано: 23.12.1983

Авторы: Рубель, Хомазюк

МПК: A61B 5/02, A61B 5/083

Метки: допустимой, интенсивности, нагрузки, тренирующей

...покоягде Хсист.покоя масса тела 40 АД - максимальная частота сердечных сокращений (ЧСС) при нагрузке; Составитель В. МатвеевРедактор О. Филиппова Техред И.Попович Корректор О. Луговая Заказ 6977/2 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 061Изобретение относится к медицинеи может быть использовано для дозирования физических нагрузок при лечебной и оздоровительной тренировке, а также физической реабилитации больных гипертонической болезньюначальных стадий,Известен способ определения допустимой интенсивности тренирующейнагрузки больных гипертонической 1 Оболезнью начальных...

Номер патента: 1061793

Опубликовано: 23.12.1983

Авторы: Колесова, Лотар, Рашкович, Спектор, Фетисов, Черняк, Шкловский

МПК: A61B 5/02

Метки: дозирования, нагрузок, физических

...после перенесенного острогоинфаркта миокарда и в реабилитационный период, после заболеваний и оперативных вмешательств.Известен способ дозирования физических нагрузок путем измерения потребления кисл;рода 11 .Однако известный способ не позволяет индивидуально дозировать физическую нагрузку при последующем длительном поддержании на заданном уров-не работоспособности организма,. Цель изобретения-индивидуальное 15доэирование нагрузки при последующемдлительном подцержании на заданномуровне работоспособности организма.Указанная цель достигается тем,что сначала по потреблению кислорода организм на заданный уровень работоспособности, измеряют на этомуровне частоту сердечных сокращений,а затем подцерживают эту частоту втечение всего периода...

Номер патента: 1068099

Опубликовано: 23.01.1984

Авторы: Алиев, Ахундов, Гельфгат, Магеррамов

МПК: A61B 5/02

Метки: диагностики, кровообращения, нарушения

...возможным статическим усилием подошвенной частьюобеих стоп, причем оценка изменений;гемодинамики производится в конце каждой минуты в течение всего периода выполнения нагрузочной пробы,а также после прекращения нагрузкичерез 1-3 мин до момента восстановления исходных показателей гемодинамики, прн этом время от начала нагрузки до ее прекращения и времявосстановления исходных показателейучитывается раздельно, а угол сгибания коленных суставов до начала нагрузки не превышает 130 ф, голеностопных суставов - 90 , при максимальном же усилении угол раэгибания коленных суставов не равен 180 .,от начала нагрузки, мин 144+2, 2 142+2, 9 143+2, 9 141+2, 9 с О,ОО 1 с.0,001 с.0,001 сО,ОО 1 194 Й 33 195 + 48 200+48 200148 С 0,001 с 0,001 с 0,001 (0,001...

Номер патента: 1069770

Опубликовано: 30.01.1984

Авторы: Антонов, Беликов, Козыро, Мисникова, Склют, Шалькевич

МПК: A61B 5/02, A61G 10/02

Метки: диагностики, эпилепсии

...способы не позволяют достаточно точно дифференцировать эпилепсию от синкопальных состояний.фЦель изобретения - дифференциация эпилепсии от синкопальных состояний.Пбставленная цель достигается тем, что согласно способу диагностики эпилепсии путем создания в организме кислородной недостаточности и регистрации функциональных данных, больных подвергают гипобарическому воздействию при давлении 795,2- 746,6 гПа в течение 1-3 мин, при этом давление снижают со скоростью3,59"5,39 гПа/с, и по частоте пульса диагносцируют заболевание, причемпри учащении пульса на 10-30 ударов в минуту,диагносцируют синкопальное состояние, а при урежении пульса на 10-15 ударов в минуту диагносцируют эпилепсию. 35Способ осуществляется следующим образом.У больного...

Номер патента: 1069771

Опубликовано: 30.01.1984

Авторы: Важнов, Веневцев, Гусев, Зыков, Кустов, Федяева, Шарапов

МПК: A61B 5/02

Метки: допплеровских, калибровки, кровотока, локаторов, ультразвуковых

...изобретения - повышение точности калибровки и упрощение конструкции.Для достижения поставленной цели в устройстве для калибровки ультразвуковых допплеровских локаторовкровотока, содерж щем корпус, размещенный в нем отражатель ультразвуковых сигналов с электромеханическим приводом, отражатель выполнен в виде сменного диска, расположенного на дне корпуса, а последний установлен с вазможностью вращения.На чертеже изображено устройство для калибровки ультразвуковыхдопплеровских локаторов кровотока. 45Устройство содержит основание 1,на котором крепится подпятник 2,электромеханический привод в видеэлектродвигателя 3, на оси которогоукреплен шкив 4, соединенный черезрезиновый пассик 5 со шкивом б,жестко связанным с дном корпуса 7,в который...

Номер патента: 1072852

Опубликовано: 15.02.1984

Авторы: Немирко, Предтеченский, Сафронников

МПК: A61B 5/02

Метки: ритмокардиоанализатор

...вход которого подключен к выходу выделителя 2 зубца В, выход первого разряда - к входу второго счетчика 11 и к первому входу триггера 16, а выход третъегоразряда - к второму входу триггера 16,3 10728Устройство работает следующим образом,Снимаемый с электродов электрокардиосигнал подается на вход усилителя 1 и после усиления с фильтрации в заданной полосе частот поступает на вход вьщелнтеля 2.5В момент, соответствующий некоторой фиксированной точке зубца В электрокардиосигнала, например его точке соответствующей максимуму, на выходе выделителя 2 формируется импульс. Этот импульс поступает на 10 вход блока 3 измерения интервала ВВ, с выхода которого снимается отсчет в виде кода, подаваемый на блок 4 вычисления отношении, который...

Номер патента: 1076091

Опубликовано: 28.02.1984

Авторы: Алехандро, Баскаков, Кирпатовский, Корягин

МПК: A61B 5/02

Метки: кровотока, мошонки, пульсового, тканях

...того, 25 невозможно наложить электроды с фиксацией резиновыми лентами на отдельные участки тела из-за их анатомических особенностей, например на мошонку.30 Цель изобретения - стабилизация полученных результатов.Поставленная цель достигается тем, что согласно способу измерения пульсового кровотока в тканях мошон ки путем измерения электрического сопротивления тканей переменному току между электродами тестирующий электрод прижимают давлением 30- 35 мм рт.ст а под индифферентным 40 электродом пережимают кровеносные сосуды до прекращениякровообращения.Способ осуществляют следующим образом. 45Индифферентный электрод накладывают на нижнюю треть бедра или плечо, так как в этой области имеется возможность пережать сосуды 1 одна кость )и...

Номер патента: 1076094

Опубликовано: 28.02.1984

Авторы: Гушла, Спасокукоцкий

МПК: A61B 17/11, A61B 5/02

Метки: анастомоза, состояния, функционального

...в легочной артерии и левомпредсердии водяным манометром,представляющим собой полиэтиленовую трубочку с внутренним диаметром 5 мм, 35насаженную на иглу Дефо. Измерениедавления в этих точках производятпри функционирующем и пережатом зажимом анастомоэе.П р и м е р 1, Больная Б., 40б лет. Диагноз: тетрада Фалло. Произведена операция - анастомоз поШумахеру. Давление в легочнойартерии и левом предсердии не измерялось. Через 10 ч после операциисостояние больной резко ухудшилосьиз-за развившегося отека легких.Больную решено повторно оперировать.Давление в легочной артерии при этомсоставило 320 мм вод.ст.,а в левомпредсердии 210 мм вод,ст. Послесужения анастомоза оно снизилосьдо 150 мм вод.ст. соответственно.После повторной операции...

Номер патента: 1085586

Опубликовано: 15.04.1984

Авторы: Дашковский, Пашковский, Смирнова

МПК: A61B 5/02

Метки: артериального, давления, манжета

...5 раздувания и циркулярную, прокладку 6.Циркулярная прокладка 6 выполнена из мягкого эластичного материала, например пенополиуретана. Однако можно применять и другие материалы, например губчатую резину. Циркулярная про. 86 2кладка 6 располагается на.внутреннейпо отношению к руке поверхности пневмокамеры и закрывает 2/3 - 3/4 ее ширины.Указанный диапазон ширины прокладки б был выбран экспериментально. Эксперименты показали, что именно такаяширина прокладки позволяет закрытьте участки поверхности руки, которыепри компрессии являются источникомнеприятных ощущений у пациента исоздают дополнительные, неинформативные шумы, препятствующие четкой аус-.культации тонов Короткова, Толщинапрокладки выбирается таким образом,чтобы свободная от...

Номер патента: 1085587

Опубликовано: 15.04.1984

Авторы: Богатов, Варава, Виноградов, Макарова

МПК: A61B 5/02

Метки: коллатерального, кровообращения, развития

...2-4 ч после его введения повторно снимают сегментарную тахоосциллограмму этого же уровня, и по увеличении площади тахоосциллограммы в2-8 раз определяют наличие достаточных З 5 парокардиосклероз. Атеросклероз левого подвздошно-бедренного сегмента,стеноз левого подколенно-бедренногосегмента. Состояние после аортоби 1978 г окклюзия левой бедренной артерии. У больного Б. наименьшей оказа Ужгород, ул,Проектная, 4 резервов коллатерального кровотока.Способ выполняется следующим образом.Больного кладут на кушетку и снимают тахоосциллограммы с 6 уровней 1 О каждой конечности: две с бедра, одну с подколенной артерии, три с голени и одну со стопы. Производят запись кривых и рассчитывают их площади в диапазоне от 50-180 мм рт.ст. Опре деляют...

Номер патента: 1088703

Опубликовано: 30.04.1984

Авторы: Андреев, Репина, Чиркова

МПК: A61B 5/02

Метки: измеритель, кровотока, скорости

...и логических схем И-НЕ (не показаны),которые, используя информацию с выхода задающего генератора и триггеров А, В, С трехразрядного двоичногоделителя, вырабатывают сигналы дляуправления работой ключевого усилителя (не показан), питающего токомобмотку возбуждения датчика 2, фазочувствительный демодулятор 7, коммутатор 8 и электронный прерыватель 5. Таким образом, все указанные сигналы жестко синхронизированы между собой по времени, так как являются производными от импульсов задающего генератора и двоичного делителя.Ключевой усилитель, в диагональ .моста которого включена катушка возбуждения датчика 2, запитывает током подмагничивания датчик 2,и соз. дает в нем магнитное поле, пронизывающее кровеносный сосуд. Сигнал, индуцируемый на...

Номер патента: 1088704

Опубликовано: 30.04.1984

Автор: Стыкан

МПК: A61B 5/02

Метки: артериального, внутричерепного, давления

...между собой в замкнутый контур фронтальную штангу 8, с прикрепленньи к ней блоком 1 компрессии, тыльную штангу 9, две продольные телескопические штанги 10 регулируемой длины, втулки 11 и опорный диск 12, жестко закрепленные на тыльной штанге 9, а также диск-подголовник 13 с амортизирующей подкладкой 14, стержни 15, торцами прикрепленные к нему с противоположной стороны и подвижно размещенные в направляющих каналах 16 втулок 11, последовательно механически соединенные торец в торец пневматическую камеру 17 предварительной герметизации, укрепленную на опорном диске 12, и камеру 18 саморегулируемой герметизации, прикрепленную к подголовнику 13 и пневматически соединенную с полостью блока 1 компрессии, а также дополнительный источник...
