Устройство для измерения параметров артериального давления

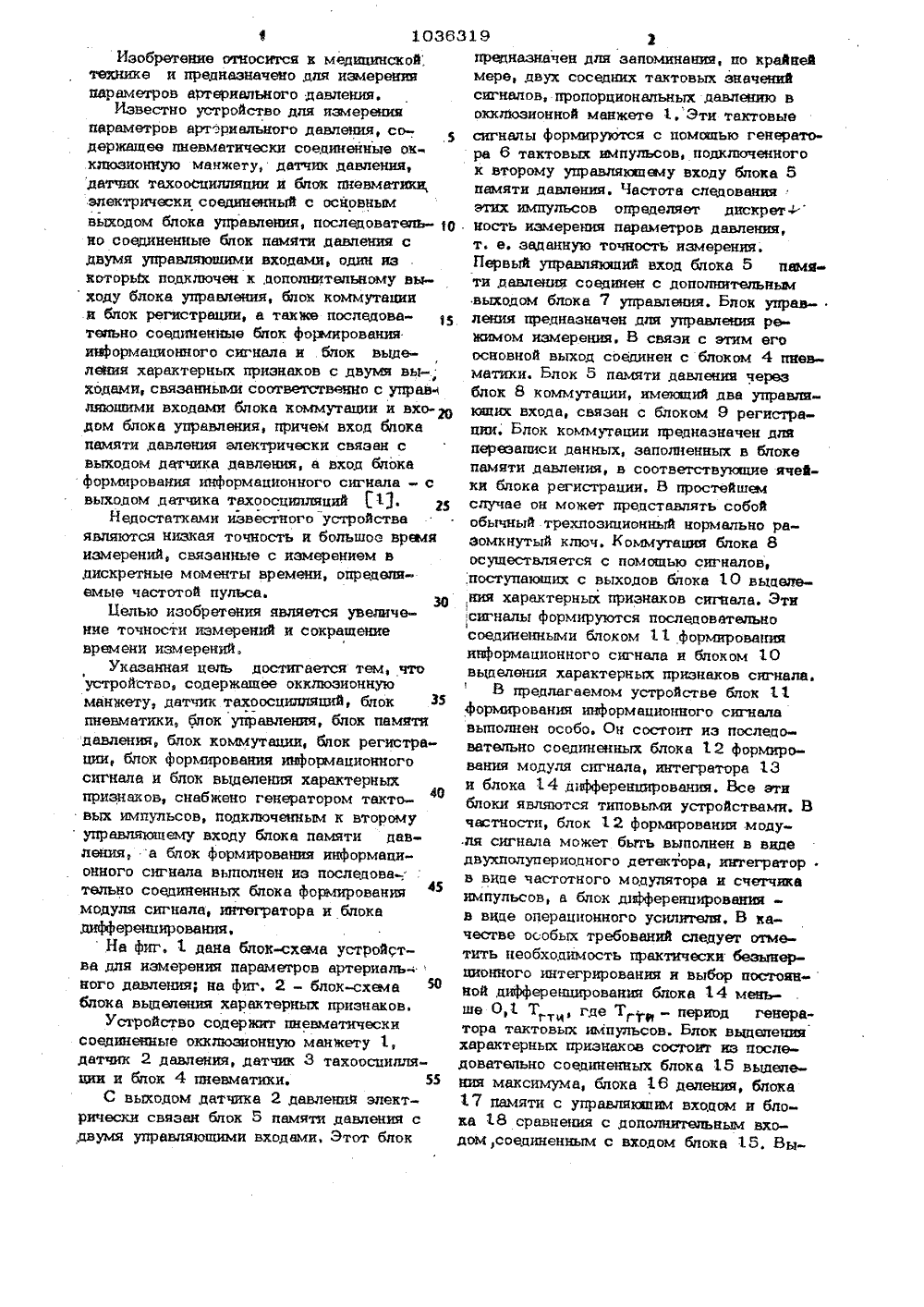

(5 В,А 61 В 5/О ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР 00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ИЗОБРЕТЕНИЯ(73,) Опытно-конструкторское бюбиологической, и медицинской кибе 1адорожкунен рорнетикитротех- нова Ленинградского ордена Ленина апекнического института им. В. И. Улья,(86) 3.Авторское свидетелЬтво СССРпо заявке Ию 2714782/28-13,кд, А 63 В 8/02, 1979 (прототип),(84)87) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ АРТЕРИАЛЬНОГОДАВЛЕНИЯ, содержащее пневматическисоецщенные окюпозионную манжету, датчик давления, датчюс тахоосцилляцкй иблок пневматики, электрически соединенный с основным выходом блоке уйравления, по, аидовательносоединенные блок памятидав 41 ения с двумя упраВляющими входам и у ОПИСАНИЕ АВТОРСКОМУ СВ ЯО 1036 1 один из которых подключен к дополнительному выходу блока управления, блок коммутации и блок регистрации, а также последовательно соединенные блок формиро вания инФормационного сигнала и блок вьщепения характерных признаков с рвумя выходами связанными соответственно с управляющими входами блока коммутации и входом блока управления, причем вход блока памяти давления электрически связан с выходом датчика давления, а вход блока формировании информационного сигнала - с выходом датчика тахоосцилпяций, о т д и ч а ю щ е е с я тем, что, с цепью увеличения точности измерений и сокращения времени ижерений, Е оно снабжено генератором тактовых импульсов, подключенным к второму управляющему входу блока памяти давления, а блок формирования информационного сигнала выполнен из последовательно соединенных блока формирования. модуля сигнала, интегратора и блока диференцирова- файф ния4 Р10 З 6 ЗИзобретение относится к медицинской;телике и предназначено дпя измеренаапараметров артериального давлении,Известно устройство дпя измеренияпараметров арт.риального давления, содержащее пневматически соединенныв оккпюзионную манжету, датчик давления,датчик тахоосциллации и блок пневматики,электрически соединенный с основнымвыходом блока управления, последователь- щно соединенные блок памяти давления сдвумя управшпошими входами, один изкоторьх подключен к,дополнительному вы ходу блока управления, блок коммутациии блок регистрации, а также последовательно соединенные блок формированияиеормацнонного сигнала и блок выдепеНия характерных признаков с двуми вы-,ходами, связанными соответственно с управлающими входами блока коммутации и вхо-одом блока управления, причем вход блокапамяти,давления электрически связан свыходом датчика давления, а вход блокаформирования информационного сигнала - свыходом датчика тахоосциллаций Ц. дНедостатками известного устройстваавжпотся низкая точность и большое времяизмерений, связанные с измерением вдискретные моменты времени, определяемые частотой пульса.ЗОБелью изобретения является увеличение точности измерений и сокращениевремени измерений,Указанная цель достигается тем, чтоустройство, сопержащее окклюзионнуюманжету, датчик тахоосцилляцийблок З 5пневматики, блок управления, блох памятидавления, блок коммутации, блок регистрации, блок формирования информационногосигнала и блок выделения характерныхпризнаков, снабжено генератором тактовых импульсов, подключенным к второмууправляющему входу блока памяти давления, а блок Формирования информационного сигнала выполнен из последова-,.тельно соединенных блока формированиа 45модуля сигнала, интегратора и блокадифференцированияНа Фиг. 1. дана блок-схен устройства дпа измерения параметров артериального давления; на фиг. 2 - блок-схеме 50блока выделения характерных признаков,Устройство содержит пиевматическисоединенные оккпюэнонную манжету 1,датчик 2 давления, датчик 3 тахоосцилляции и блок 4 пневматики. 55С выходом датчика 2 давления электрически связан блок 5 памяти давления сдвумя управляющими входами, Этот блок 19 2предназначен дпя запоминания, по крайней мере, двух соседних тактовых значений сигналов, пропорциональных давледпо в оккпозионной манжете 3., Эти тактовые сигналы формируются с помощью генератора 6 тактовых импульсов, подключенного к второму управлякипему входу блока 5 памяти давления. Частота следованяя этих импульсов определяет дискрет С. ность измерения параметров давления, т. е. заданную точность измерения.Первый управляощий вход блока 5 памяти давления соединен с дополнительным .выходом блока 7 управления. Блок управления предназначен для управления режимом измерения. В связи с этим его основной выход соединен с блоком 4 пневматики. Блок 5 памяти давления через блок 8 коммутации, имеющий два управляющих входа, связан с блоком 9 регистрации. Блок коммутации предназначен для перезаписи данных, заполненных в блоке памяти давления, в соответствующие ячейки блока регистрации. В простейшем случае он может представлять собой обычный трехпоэиционный нормально разомкнутый ключ. Коммутация блока 8 осуществляется с помощью сигналов, ;поступающих с выходов блока 10 выпепе,ния характерных признаков сигнала. Эти :сигналы Формируются последовательносоединенными блоком 11 Формирования информационного сигнала и блоком 10 выделения характерных признаков сигнала.В преплагаемом устройстве блок формирования информационного сигнала выполнен особо. Он состоит из послецовательно соединенных блока 12 формирования модуля сигнала, интегратора 13 и блока 14 дифференцирования. Все эти блоки являются типовыми устройствами. В частности, блох 12 формирования моду.ла сигнала может быть выполнен в виде двукцолупериодного детектора, интеграторв вице частотного модулятора и счетчика импульсов, а блок дифференпироваиияв виде операционного усилителя, В качестве особых требований следует отметить необходимость практически безынерционного интегрирования и выбор постоянной дифференцирования блока 14 меньше 0,1 Тг ц, где Т.- период генератора тактовых импульсов. Блок выделения характерных признаков состоит иэ последовательно соединенных блока 15 выделения максимума, блока 16 деления, блока 17 памяти с управпакицим вхоцом и блока 3,8 сравнения с дополнительным входом,соединенным с входом блока 15. Вы103633ходы блока 18 сравнения. соединены соответственно с управляккцими входами блока 8 коммутации, управляющим входом блока 17 памяти и входом блока 7 управления. 5Устройство работает следукщим обра зом.Предварительно на пациента(например,иа плечо) накладывают окклюзионную майжету 1, соединяют ее пневматически с соот-О ветствукщими датчиками 2 и 3 и блоком 4 пневматики, и задают с помощью блока 7 управления режим изменения давления в окклюзионной манжете. Затем по комацде с блоха управления начинают первый цикл измерения. Для этого посредствсм блока пневматики производят линей+" ное повышение давления в окклюзионной манжете 1. Это изменение окклюзионного давления измерякт датчиком 2 давленин, одновременно регистрируют датчиком 3 тахоосцилляции сигналы тахоосцилляций артерии под манжетой.Сигнал с датчика 3 тахоосцилляций по дают на блок 12 формирования модуля р 5 сигнала, на выходе которого образуется 19 4сигнал, пропорциойадьный модулю сигнала тахоосцилляций. Этот сигнал интегрируют с помощью интегратора 13 и затем диференцируют. В результате на выхо-" де блока 14 диференцирования получают информационный сигнал непрерывного вида. Тем самым, описанный формирователь осуществляет по существу операцию интерполяции ивормационного сигнала. Этот инрормационный сигнал подают на блок 10 выделения характерных признаков, на выхопе которого создаются .управляющие сигналы, соответствуквцие измеряемым параметрам 1 моменты времени Тдиаст Тор и Тсдст);Эти сигналы управляют блоком 8 коммутации, который переписывает значения сигналов, пропорциональных давлению в оххлюзионной манжете, в блок 9 регистрации. Э предлагаемом устройстве характерные точки соответствуют максимуму информационного сигнала и его половинным уровням.Таким образом, указанное устройство обеспечивает повышение точности измерений и сохращение времени измерений.1036319 Составитель В. Остапчука Техрад М,Иадь КорректорА. Йзятк едактор 6/4 ВНИИПИ 113035 филиал ППП "Патент, г. Ужгород, ул. Проектная тираж 713 П осударственного комитет елам изобретений и откр Москва, Ж 35, Раушскаи дписноеСССРийаб., д, 4/5
