A61B 17/18 — A61B 17/18

Номер патента: 876125

Опубликовано: 30.10.1981

Авторы: Жаденов, Иванов, Косицина, Мухин

МПК: A61B 17/18

Метки: бедра, введения, направленного, остеосинтезе, переломов, стержня, шейки

...винт 9. Кроме того, держатель включает в себя захватывающие пластины 10 и 11, установленные на средней части основания и служащие для жесткой фиксации устройства на кости. Концы пластин имеют вырез 12 и снабжены продольными зубьями 13.Пластина 10 неподвижная, крепится к основанию 1 винтом 14, а пластина 11 шарнирно установлена наосновании 1. На подвижной пластине 11 через резьбовое отверстие установлен стопорный винт 15, служащий для окончательного закрепления устройства на кости.Для фиксируемого закрепления устройства на бедре и быстрого снятия его после введения стержня на основании 1 между пластинами 10 и 11 установлена пружина 1 б, усилие которойвоспринимается захватывающими пласти.нами.Устройство работает следующим образом.Операция...

Номер патента: 880416

Опубликовано: 15.11.1981

Авторы: Ильченко, Маленков, Тихоненков

МПК: A61B 17/18

Метки: длинных, костей, остеосинтеза, трубчатых

...34 в виде зубьев для захвата кости 35 на величину 2 о 4, где офтолщина пластины 31. В зоне расположения рукояток 7 и 8 выполнены кремальерные замки для каждой пары браншей 1 и 2 в виде двух пластин 36 и37, причем пластина 37 шарнирно закреплена на бранше посредством оси38 и имеет замок шарнира в виде крючка 39 с возможностью поворота вокругоси 40, обеспечивающего жесткостьпластины 37 после установки на фиксирующем стержне 41. Для удобстварасфиксации пластин 36 и 17 послеснятия крючка 39 на пластине 37 сделан хвостовичок 42, Кроме указанныхфиксаторов на, рукоятке одной из парбраншей установлена на винтах 43 съемная пластина 44, в которой выполненыпродольные пазы 45, позволяющие произвести установку пластины 44 набраншах при любом...

Номер патента: 884699

Опубликовано: 30.11.1981

Авторы: Дерябин, Смирнов

МПК: A61B 17/18

Метки: вытяжения, скелетного, скоба

...от- жимная гайка, при этом концы спицы загнуты.На.чертеже изображена скоба для скелетного вытяжения, общий вид.Скоба содержит дугу 1 с отверстиями А по периметру, спицу 2 с элементами крепления, на концах скобы имеются отверстия Б и паз В, а элементы крепления спицы 2 выполнены в виде резьбовых шпилек 3 и 4, установленных в отверстиях Б концов скобы. Шпильки 3 и 4 имеют буртики 5 и 6, центральное отверстие (не показано) под спицу 2 и сквозную прорезь Г, причем на шпильках 3 и 4 установлены поджимающие гайки 7, а на шпильке 4 на участке прорези установлена отжимная гайка 8, при этом концы спицы 2 загнуты.Скобу применяют следующим образом.В намеченном участке кости проводят спицу 2, концы которой через паз884699 1. Патент США Р...

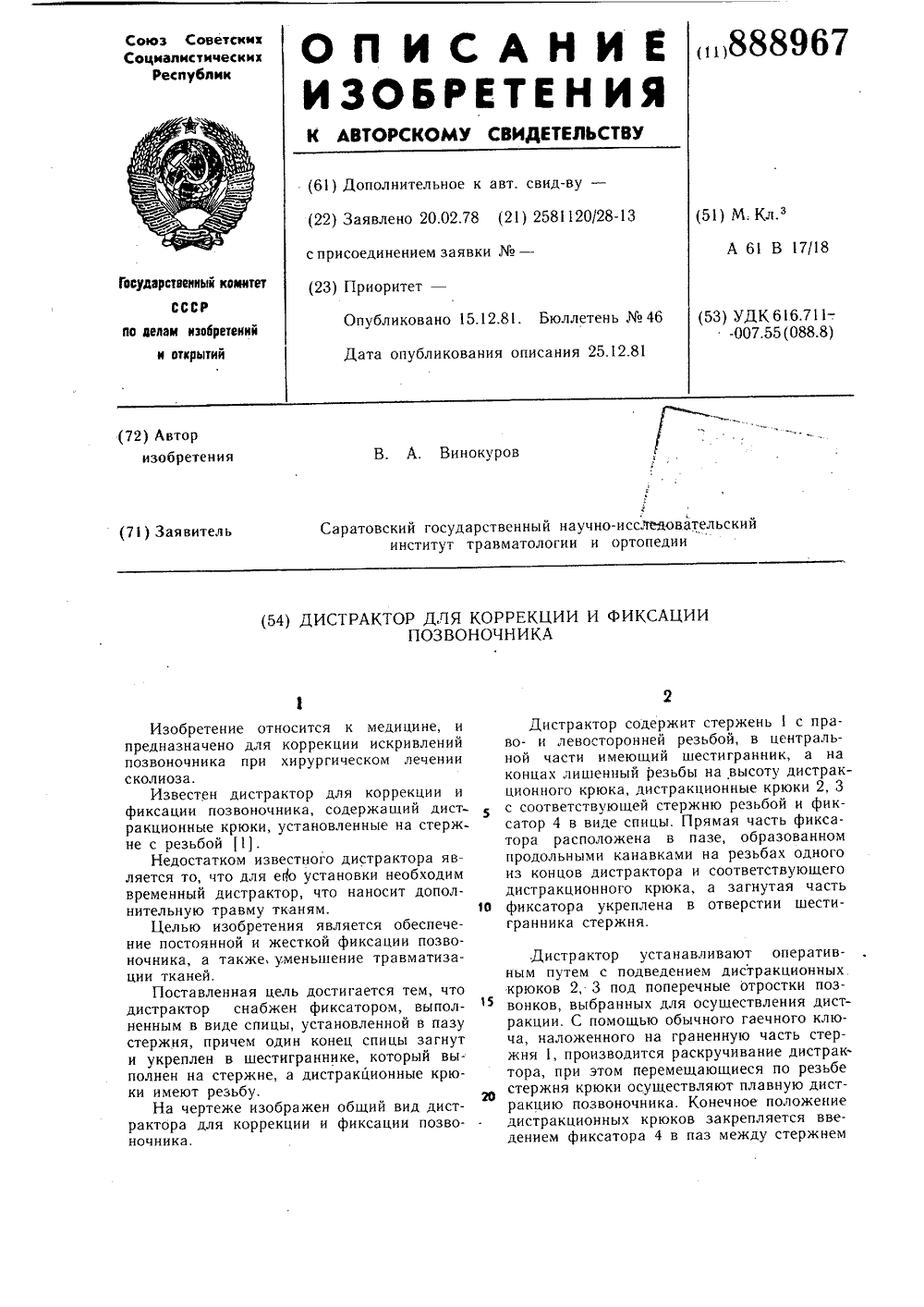

Номер патента: 888967

Опубликовано: 15.12.1981

Автор: Винокуров

МПК: A61B 17/18

Метки: дистрактор, коррекции, позвоночника, фиксации

...стержня. Дистрактор устанавливают оперативным путем с подведением дистракционных крюков 2, 3 под поперечные отростки позвонков, выбранных для осуществления дистракции. С помощью обычного гаечного ключа, наложенного на граненную часть стержня 1, производится раскручивание дистрактора, при этом перемещающиеся по резьбе стержня крюки осуществляют плавную дистракцию позвоночника. Конечное положение дистракционных крюков закрепляется введением фиксатора 4 в паз между стержнем888967 Составитель А.Мнхальцов Редактор П. Коссей Техред А. Бойкас Корректор Г. Огар Заказ 10799/7 Тираж 690 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и о 1 крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г....

Номер патента: 888970

Опубликовано: 15.12.1981

Автор: Кондаков

МПК: A61B 17/18

Метки: аппарат, компрессионно-дистракционный

...имеет крючок 6 и упор 7. Крючки 6 1 О струнных опор 4 заводят под нижний крайкости 8. Затем вращением ручки 2 резьбовой стержень 1 с пружинным динамометром 3 ввинчивают в отверстие направляющей шайбы 5 до соприкосновения с трансплантатом 9. При этом происходит натяжение струн.ных опор 4. так как крючок 6 фиксирован под краем кости 8. Вращение ручки 2 приводит к ввинчиванию стержня 1 и подъему направляющей шайбы 5 и, следовательно, дальнейшему натяжению струнных опор 4, чем и создается необходимая компрессия.После достижения необходимой компрессии трансплантат 9 фиксируют в ложе известным способом. Для снятия аппарата после дости.2 итель Е. Зайцева . Бойкас К 90 Соста Тех ред Тираж 6 Государствен лам изобрете ква, Ж - 35,Патент, г....

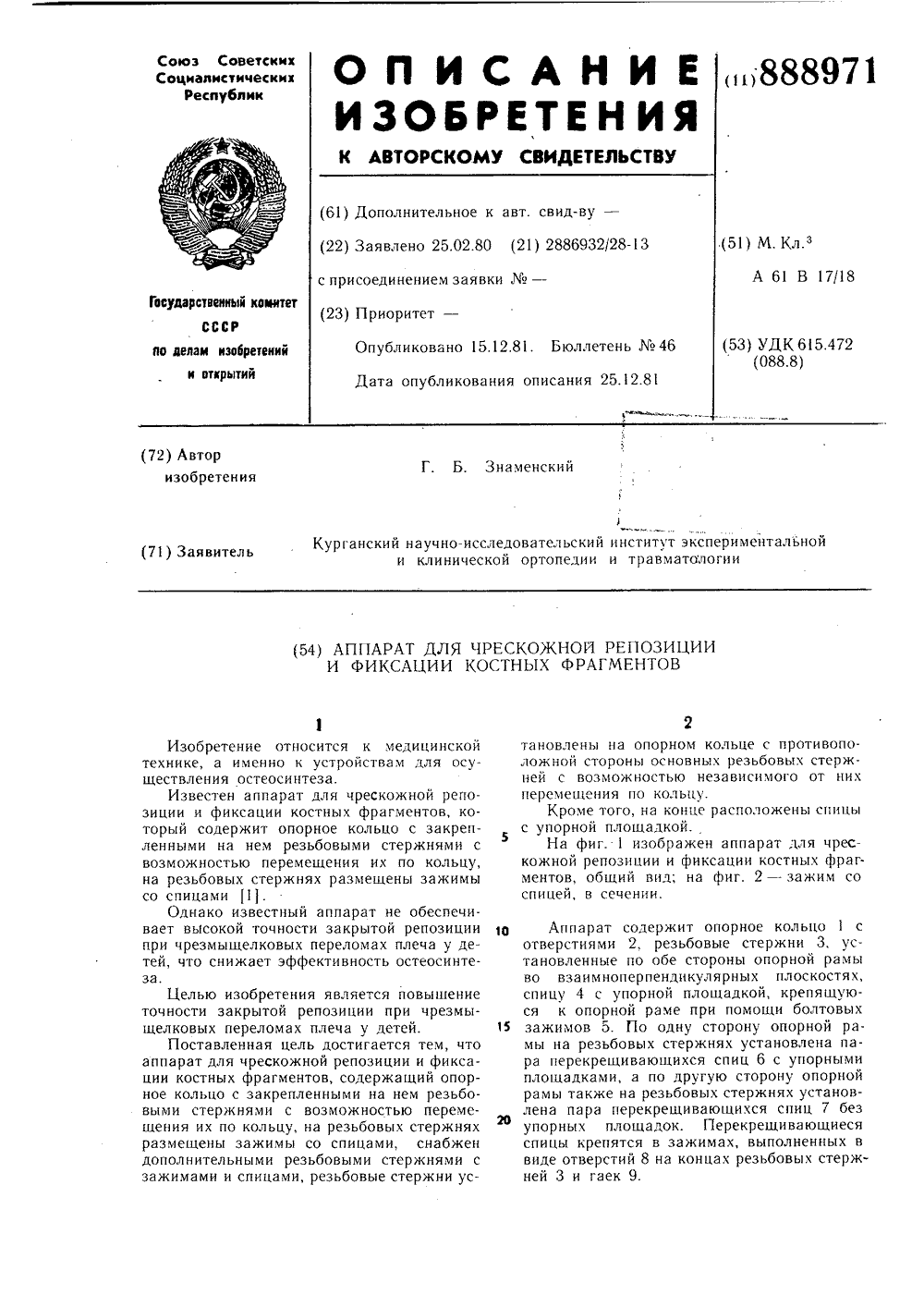

Номер патента: 888971

Опубликовано: 15.12.1981

Автор: Знаменский

МПК: A61B 17/18

Метки: аппарат, костных, репозиции, фиксации, фрагментов, чрескожной

...спицы крепятся в зажимах, выполненных в виде отверстий 8 на концах резьбовых стержней 3 и гаек 9.888971 Формула изобретения 10 Соста и ТехредТираж ИПИ Государстве по делам изобреМосква, Ж - 35 ППП Патент, г. витель Л. Соловье А. Бойкас К 690 рректор МодписноеСР Редактор П. КоссеЗаказ 0800/8ВНИ мчи П комитета С открытий ская наб.,д, ул. Пронного тенийРауш Ужгор 1130лиал 4/5 тная, 4Аппарат используют следующим образом.Больного укладывают на операционный стол на спине. За локтевой отросток осуществляют вертикальное скелетное вытяжение тем самым устраняя грубое смещение отломков мыщелка плеча, временно фиксируя их в этом цоложении.Через дистальный отломок во фронтальном направлении проводят две перекрещивающиеся под углом 30...

Номер патента: 888972

Опубликовано: 15.12.1981

Авторы: Волошин, Клебан, Скляренко, Тищенко

МПК: A61B 17/18

Метки: аппарат, костных, отломков, репозиции, фиксации

...костных отломков, содержащий спицедержатели со спицами, винтовые тяги, стяжку, связанную с винтовыми тягами, и элементы крепления, снабжен дополнительной стяжкой и кронштейнами, связанными с одной стороны через стяжку, а с другой стороны непосредственно с винтовыми тягами, винтовые тяги снабжены также штангами, причем спице- держатели установлены в середине кронштейнов на концах штанг.При этом на винтовых тягах выполнены косые отверстия под стяжку. зображен аппарат для репин костных отломков, об888972 Формула изобретения СоставитТехред А,Тираж 690ПИ Государственноделам нзобретениМосква, Ж - 35, РП Патент, г. У ель Ю. Бойкас мазов Корректор А, Ферен Подписное Редактор П. КоссейЗаказ 0800/8ВНИИпо3035,Филиал ПП итета СССРткрытийя наб д...

Номер патента: 888973

Опубликовано: 15.12.1981

Авторы: Извеков, Кирсанов

МПК: A61B 17/18

Метки: проведения, спиц

...больного в месте проведения спиц.Устройство работает следующим об С помощью упорных площадок 1неподвижно закрепляют на конечности ного в месте проведения спиц аппарата. При этом фиксаторы 7 стопорят в гнездах 8 болтами 9. В плоскости зазора 6 с помощью дрели в заданном направлении проводят необходимое количество спиц 11 через кость больного. После проведения спиц устройство с конечности больного снимают и на его мес888973 Формула изобретения тель Л. СоловьБойкас0комитета Си открытийшскан наб.,род, ул. Прое Состав Техред А Тираж 69 Государственного елам изобретений сква, Ж - 35, Рау Натент, г. УжгоевКорректор А. ФеренцПодписноеССР Редактор П. КоссейЗаказ 10800/8ВНИИПпо113035, МФилиал ППП д. 4/о ктнан то устанавливают кольцо...

Номер патента: 888975

Опубликовано: 15.12.1981

Авторы: Гафаров, Степашкин

МПК: A61B 17/18

Метки: инструмент, кости, удержания

...браншами 1 и 2 путем их переставления на оси 3. Рабочую губку 5 накладывают на кость сверху для безошибочного проведения проводника 11 через канавки 8 в губках инструмента. Пилу 13 Джигли, соединенную за коючок 12 проводника 11, пропускают через наружное окно 9 во внутренние С-об888975 Составитель Л. Соловьев Редактор П. Коссей Техред А. Бойкас Корректор оМ. Демчик Заказ 10800/8 Тираж 690 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4разные канавки 8 рабочих губок 5 и 6. Когда концевая петля пилы 13 Джигли выходит из наружного окна 9 рабочей губки 6, проводник 11 отсоединяют. Затем на концевые петли пилы...

Номер патента: 888976

Опубликовано: 15.12.1981

Автор: Обманов

МПК: A61B 17/18

Метки: акромиального, аппарат, вывиха, ключицы, конца, лечения

...Аппарат состоит из четырех коротких перекрещивающихся спиц 1, двух резьбовых стоек 2, четырех спицедержателей 3 в виде болтов, двух одинаковых пластин 4 с четырьмя отверстиями большего чем стойки диаметра и гаек 5. Причем пластины 4 соединены с резьбовыми стойками 2 с возможностью изменения угла между ними.Аппарат используют следующим образом.Через акромиальный отросток лопатки ввертикальной плоскости проводят две перекрещивающиеся в передне-заднем направлении спицы 1, которые спицедержателями 3, имеющими прорези для спиц, крепят к фиксирующей пластине 4. Через акромиальный конец ключицы проводят две перекрещива ющиеся спицы 1, которые спицедержателями3 крепятся к репонирующей пластине 4. Вывих акромиального конца ключицы...

Номер патента: 888978

Опубликовано: 15.12.1981

Авторы: Андрусон, Горидова, Горкавчук, Письмак, Суркин

МПК: A61B 17/18

Метки: аппарат, кисти, лечения, пальцев, переломов, фаланг

...(не 40 обозначены) и резьбовой стяжкой 7. При переломах со смещением под углом, открытым к тылу, скобу 1 фиксируют к проксимальному отломку проведением спицы 3, какобычно. Затем через центральное отверстие45 поворотных дисков 8, соответствующее отверстие в нижней часи браншей скобы 2, и головку поврежденной фаланги проводят спицу 5. После этого через одно из отверстий А в поворотных лисках максимально ближе к линии не релома проводят спицу 6 через дис тальныи отломок. Стопорные винты 13 не зажимают. На направляюшие (не обозначены) одевают два Г-образных кронштейна 9, 10, которые после установки соединяют стопорными винтами 14. Резьбовые стержни 11, 12, находящиеся в своих отверстиях в самом верхнем положении, опускают вниз вращением...

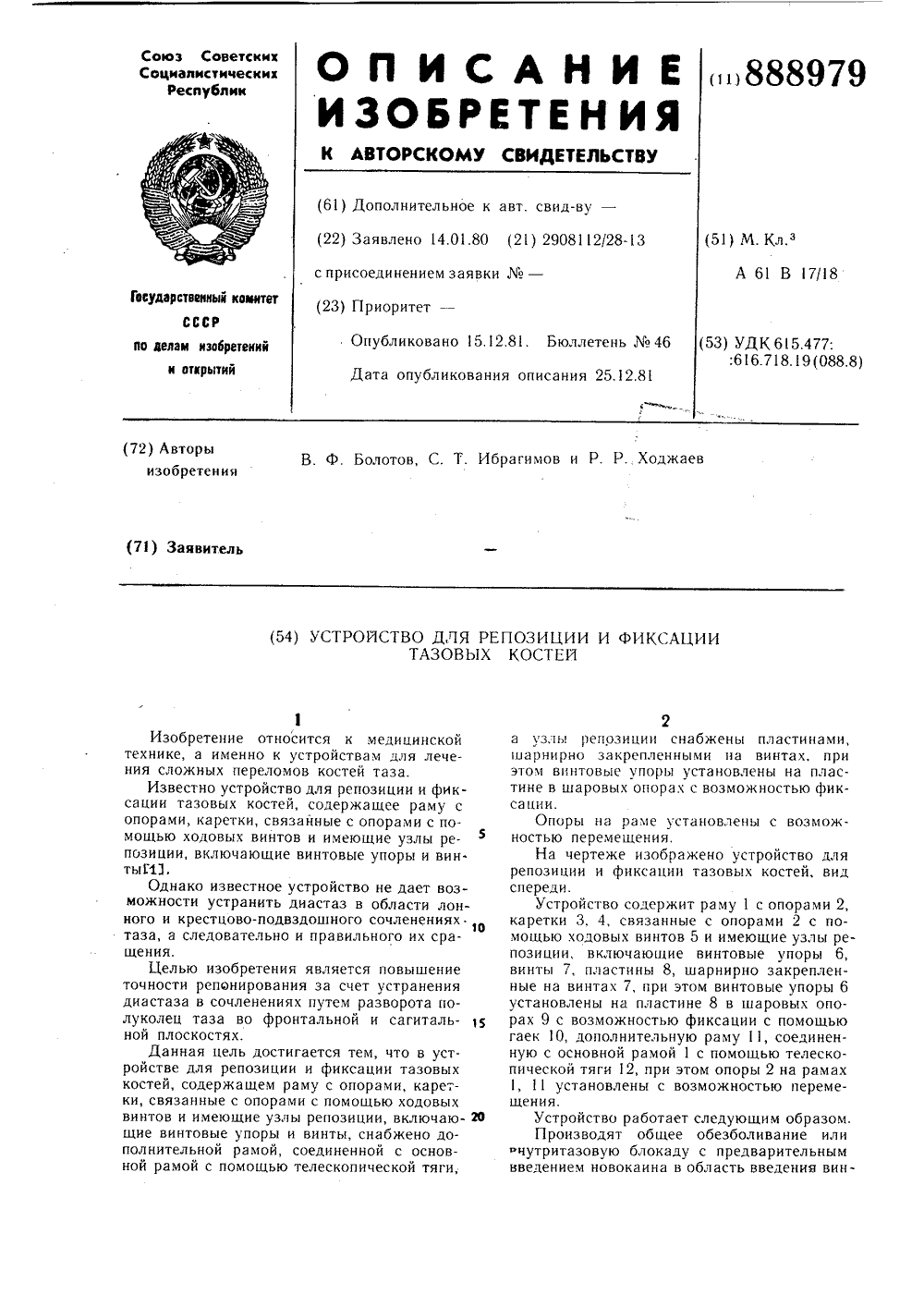

Номер патента: 888979

Опубликовано: 15.12.1981

Авторы: Болотов, Ибрагимов, Ходжаев

МПК: A61B 17/18

Метки: костей, репозиции, тазовых, фиксации

...перемещения.Устройство работает следующим образом.Производят общее обезболивание иличутритазовую блокаду с предварительнымвведением новокаина в область введения вин888979 Формула изобретения Составитель Ю. Алмазов Редактор П. Коссей Техред А. Бойкяс Корректор М Демчик Заказ 0800/8 Тираж 690 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/в Филиал ППП сПатент, г. Ужгород, ул. Проектная, 4товых упоров 6, После предварительной обработки кожного покрова в проекции заднего края вертлужной впадины, отступая 10 - 15 мм кзади от вершины большого вертела, через небольшие разрезы ткани вводят заостренные концы винтовых упоров 6 при расфиксированном положении их шаровых...

Номер патента: 888980

Опубликовано: 15.12.1981

Авторы: Елкин, Масликова, Оганесян, Сосин

МПК: A61B 17/18

Метки: аппарат, шарнирно-дистракционный

...зными дистракторами 6, причем, с одной стороны концы дистракторов крепятся в горизонтальных пазах с помощью шарнирного соединения 7 к осевой скобе 5, а с другой - проходят через узел 8 перемещения по двум взаимно перпендикулярным направлениям, и снабжены на концах динамометрами 9.Узел перемещения по двум взаимно перпендикулярным направлениям состоит из съемного корпуса 10 с прорезью, прикрепленного к скобе резьбовым стержнем 11, соединяющем две скобы в жесткую систему. Направляющая втулка 12, выполненная, например,. из полимерного материала, позволяет передвигать дистрактор 6 в горизонтальной плоскости. Сама втулка перемещается по направляющим плоскостям корпуса 13 в шпильке 14 в вертикальном направлении. В корпусе расположен винт 15,...

Номер патента: 891083

Опубликовано: 23.12.1981

Авторы: Агаларов, Алиев, Сотник

МПК: A61B 17/18

Метки: лечения, переломов

...содержащее дугообразные накладки, связанные стяжками 1Недостатком известного устройстваявляется то, что оно не обеспечивает возможности плавного регулирования ком.прессии костных отломков.оЦель изобретения - обеспечение возможности плавного регулирования компрессии костных отломков.Поставленная цель достигается тем, что устройство для лечения переломов,1 содержащее дугообразные накладки, свяланные стяжками, снабжено рядами постоянных магнитов, установленных по периметру накладок разноименными полюсами друг к другу.20На чертеже изображено устройство для лечения переломов, общий вид.Устройство содержит дугообразные накладки 1, выполненные из упругозластич, Концы накладок соедине. На накладках 1 установоянных магнитов 3, обрадругу...

Номер патента: 891084

Опубликовано: 23.12.1981

Автор: Соколов

МПК: A61B 17/18

Метки: коленного, операции, сустава

...расширен и имеет отогнутые внутрь зубья 3 треугольной формы,. причем пластина 1 выполнена вогнутой в поперечном сечении и имеет про дольное радиусное искривление, а рабо чий конец 2 выполнен съемным.Устройство работает следующим образом.Внутренним парапателярным разрезом в области коленного сустава обнажают измененную синовиальную оболочку сустава, с помощью зауженного конца устройства производят отделение синовия от капсулы коленного сустава первоначально с передней поверхности верхнего заворота, затем с-боковых сторон до уровня боковых связок и вниз до уровня йереднебоковой поверхности большеберцовой кости, Затем отделяют синовий от собст- . венной связки надколенника, далее по всей окружности отсекают оболочку от3 Я 9...

Номер патента: 891085

Опубликовано: 23.12.1981

Авторы: Климов, Лушин, Покатилов, Санин, Сидоров, Юсупов

МПК: A61B 17/18

Метки: костных, фиксации, фрагментов

...- по прорези 5 в скобах 4 эа счет вращения винтов 15 ив прорези 16 в верхней несущей дуге. В конструкции устройства в качестверегулировочных элементов используются винты 15 и,разводной винт 13, что дает возможность точно дозировать величину перемещений. Для облегчениявеса аппарата и крепления экспресспротеза в верхней и нижней дуге высверлены отверстия 17,Устройство работает следующим образом,Две пары взаимоперекрещивающихсяспиц 12 проводят через таранную и пяточную кости, закрепляют между головкой винта 8 и шайбой 10, а затем спиши натягивают винтами 7, расположенными в спиценатягивателе.Между костными фрагментами путем вращения разводных винтов 13 осуществляется компрессия на минимальное расстояние до1-2 мм, коррекция костных...

Номер патента: 895421

Опубликовано: 07.01.1982

Авторы: Павлова, Соколов

МПК: A61B 17/18

Метки: артропластики, локтевого, сустава

...2, и раму 3, в которой закреплена вторая спица 4. Кольцо 1 и рама 3 соединены межцу собой посредством дистракторов 5 и 6. Дистальные концы дистракторов посредством .джимов 7 и 8 крепятся к кольцу 1. Зажимы выполнены с возможностью перемещения их по кольцу. В 50 55 При перемещении зажима вправо или влево на величину С (см. Фиг. 3) создается сила Г, которая приводит к смещению плечевойскости 22 в локтевом суставе вправо или влево. Усилие пружины создает усилие Гр и создает дополнительный сгибающий или разгибающий момент, При повороте узла сгибания и разгибания (см. Фиг. 4) на величину О также появляется усилие, 8954211 26 3 35 40 4 смещающее плечевую кость в локтевом суставе, тем самым также способствуя созданию дополнительного сгибающего...

Номер патента: 895422

Опубликовано: 07.01.1982

Авторы: Бокарев, Бученков, Карасев, Каушлы, Кислов, Малиновский, Цодыкс

МПК: A61B 17/18

Метки: аппарат, компрессионно-дистракционный

...болта 24 и снабжены на одном конце естигранной головкой 25.Аппарат иснольэуют следующим обра 5 20 25 30 35 На травмированнуо конечность или конечность, у которой следует устранить дефект неправильного сращивания или врожденный эффект, после необходимой антисептической обработки накладывают репонирующие кольца 1 аппарата. При этом одно из внутренних репонирующих колец 1 посредством спиц 7 соединяется с отломком "6, а другое репонирующее кольцо 1 - с отломкам 27. Репонирующие кольца соединяют с опорными кольцами 2 посредством планок 4 и 5. Планки 4 соединяют с релонирующим кольцом 1 с помощью реэьбоного штыря 1 О, эакрелляемого н дуговом пазу 2 рецоцирующего кальцд 1, а планки 5 - посредством болта 24, фиксируемого в дуговом пазу 2.С...

Номер патента: 895423

Опубликовано: 07.01.1982

Автор: Врублевский

МПК: A61B 17/18

Метки: аппарат, компрессионно-дистракционный

...между собойтолько кольца аппарата, устано 1 зленные дистальнее или цроксимальнее линии перелома, т.е, костные отломки це связаны жестко с помощью аппарата.На соседние кольца аппарата, рас -положенные дистальнее и проксимапьнее лишп перелома, устанав 51 ивакт газом В и з 11 крепллют стяжнылп; Бин - тами 2 скобу 5, в отзерстия В скоС 5 устацавлиБают стяжные Винты 3,4, с 351 - занцые разъемом, причем ползун 7 Бс 111 влен Б кОпус (7 и соединсн с кор - Бусом ходовым винтом 8, стяжцые Бинты 3,4 предварительно фиксируют в Ответстиях В скобы 5 гайками 9 и аппарат подготов:1 ен к проведению смешения костных отломков. Еоличествокомпресс 11 оццо-дистракционцых аппаратов, устаназзлзпзаемых по окружности кольца аппараз.а, для обеспечения...

Номер патента: 895424

Опубликовано: 07.01.1982

Авторы: Калнберз, Синицын

МПК: A61B 17/18

Метки: аппарата, колец, компрессионно-дистракционного, крепления, узел

...пружиной 1, кольцо 2 с отверстием 3 подстержень и гайки 4 с вырезом 5 в виде центрального сектора с углом приовершине 30-50 и двумя шлицами 6 напротивоположной стороне. Обращенные15к кольцу торцы гаек 4 имеют буртики7, Гайки 4 изготовлены из полиэтилена,Узел используют следующим образом.После обработки кожи больного иобезболивания по воэможности сопоставляют костные фрагменты. Через дистальный и проксимальный метафизы895424 5 Формула изобретения Составитель Л. МихальцовРедактор О, Оркова Техред А.Бабинец Корректор М. Шаро Заказ 11532/7 Тираж 716 П ВНИИПИ Государстненного комитета С по делам изобретений и открытий 113035, Москва, Ж, Раушская наб, одписноССР/5 илиал ППП "Патент", г. Ужгород, ул. тная, 3 проводят по две или более...

Номер патента: 895425

Опубликовано: 07.01.1982

Автор: Ясельский

МПК: A61B 17/18

Метки: заболеваний, лечения, сустава, тазобедренного

...Опорная шайба 9 выполнена с осевым отверстием в виде части сферы, в которой размещена головка пальца 8.Предлагаемое устройство используется следующим образом.Передне-боковым размером типа Ольера раскрывают пораженный тазобедренный сустав, Вывихивают головку бецренной кости и выводят в рану. Специальными фрезами типа ЦИТО снимают хрящевую поверхность с головки бедра и суставной поверхности тазовой кости, С помощью распатора из области вершины запирательного отверстия отделяют мягкие ткани от внутренней поверхности тазовой кости (в малом тазу) соответственно проекции и размеру суставной впадины. С помощью цилиндрической фрезы с ограничителем из вершины запирательного отверстия по дну суставной впадины к ее центру и выше проделывают...

Номер патента: 895426

Опубликовано: 07.01.1982

Авторы: Илизаров, Шигарев

МПК: A61B 17/18

Метки: аппарат, бедренной, кости, лечения, переломов

...3, резьбовогостержня 4 с гайками 5. На скобе установлены кронштейны 6, на которыхукреплены зажимы 7 для фиксации перекрестна проведенных спиц 8 и дистракторы 9 для фиксации параллельно пранеденных спиц 10 через шейку и головку бедра,Аппарат используют следующим образам,При любом виде перелома шейки бедра после репозиции отломков на операционом столе проводят параллельнона одинаковом расстоянии друг ат друга и ат оси шейки и голонки бедратри спицы 10 через шейку и головкубедра. Концы спиц выходят н полостьсустава от 3 до 5 мм до их сгибания, образуя упорную площадку. Спицыкрепят в дистракторах 9 для поцдержаявл постоянной компрессии в зоне перелома, Дистрактары 9 установлены нЯпоперечной планке 2, имеющей продольный паз для регулировки...

Номер патента: 897231

Опубликовано: 15.01.1982

Авторы: Васильев, Десятник, Илизаров, Катаев, Немков

МПК: A61B 17/18

Метки: аппарат, разработки, суставов

...кронштей.нов относительно друг друга располагаютсяв параллельных плоскостях, пересекают осьшарнира 8 и при сведении плеч располагаютсяв одной плоскости, Вдоль пазов на кронштейнах нанесена линейная миллиметровая шка Зла 10, В пазах кронштейнов 5 размещеныползуны 11 с поворотной головкой 12 (фиг,2),Поворотные головки соединены винтом 13,Оси полэунов закреплены от оси шарниракронштейнов на расстояниях ОА, и ОАравных расстоянию ОБ от биомеханическойоси до зоны максимального растяжения мягких тканей (фиг. 3). Если кронштейны поконструкции (фиг. 4) выполнены так, чтоплечи их находятся в одной плоскости, а35оси пазов проходят параллельно поверхностямкронштейнов, которые при сведении плечсоприкасаются друг с другом и располагаютсяв...

Номер патента: 897232

Опубликовано: 15.01.1982

Автор: Единак

МПК: A61B 17/18

Метки: костных, отломков, фиксации

...винтового кронштейна нанесена левая3 89 резьба, на другом - правая. Таким образом, вращение втулки 7 в одну сторону приводит к сближению винтовых кронштейнов б, а ,вращение в друтую сторону - к их расхождению, На головных концах кронштейнов вы. полнены отверстия 8 с диаметром, превышающим диаметр опорных штырей. Опорные штыри 1 и 2 изготовлены из нержавеющей упругой стали и для плотного соединения с костью на концах содержат винтовую нарезку, На другом, головном конце, опорный штырь 2 имеет отверстие 9 с резьбой под компресснрующий винт 3, а опорный штырь 1 имеет упорное шаровидное углубление 10, На наружной поверхности в средней трети каждого опорного штыря выполнены клиновидные насечки, а распорный винт снабжен гайкой 11.Устройство...

Номер патента: 897233

Опубликовано: 15.01.1982

Автор: Единак

МПК: A61B 17/18

Метки: единака, костных, отломков, фиксации

...усилия компрессии на всейплощади контакта излома кости.Носгавленная цель достигается тем, чтоустройство для фиксация костных отломков,содержащее фасонную пластину с винтами,снабжено дополнительной фасонной пластиной,соединенной с ОснОВЯОЙ пластиной таким Об.разом, что образована замкнутая рама, каж.дая из пластин выполнена в виде гофрирован.ной полосы с резьбовым стержнем и колен.ватой муфтой с реэьбовым отверстием, авинты вьглолнены с отверстием и установлены оленчатых муфтах, а друтверстнях реэьбовых стерж897233 02,2 канала диаметром соответственно диаметрумуфты 4 и винта 5. В канал, например,проксимального отломка вводят горизонтальную часть одной пластины, в канал дистального отломка -горизонтальную часть другой,Благодаря винту 5...

Номер патента: 897234

Опубликовано: 15.01.1982

Автор: Ситник

МПК: A61B 17/18

Метки: вправления, отломков

...отверстиядля шпонки, которая обеспечивает жесткуюих фиксацию.Устройство используют следующим образом.Ниже большого вертела через бедреннуюкость, шейку бедра по направлению к голов.ке его проводят спицу Киршнера, На спицунасаживают стержень 1 и ручку 2 устройства.Так как передняя часть стержня выполненав виде конуса и верхушка его близка подиаметру к диаметру спицы Киршнера легкопрокалывают мягкие ткани до кости. Благо.даря наличию канавок б и прилегающейупорной резьбы 5 на конусной части стержнявращательными движениями с небольшимусилием по оси устройства производят рассверливание кортикального слоя кости и нарезание резьбы, После внедрения части стерж.ня 1 с упорной резьбой 5 в кость удаляютспицу Киршнера, ручку 2 фиксируют кстержню...

Номер патента: 902735

Опубликовано: 07.02.1982

Авторы: Куликов, Полянский

МПК: A61B 17/18

Метки: костей, лечения, переломов, трубчатых, фиксатор

...выступами4; опорными площадками 5 и головкой6, В корпусе выполнены отверстия 7и отверстия для зарядки шариков 8,а на стержне установлена упорнаягайка 9. Фиксатор работает следующим образом. Во время операции обнажают костныеотломки в месте перелома. Ретроградно в костномозговой канал проксимального отломка вводят металлическийпроводник, чтобы пробить отверстие 10 в кости в области таэобедренного 1сустава, далее проводник удаляюти вместо него вводят фиксатор до техпор, пока выступакщий в проксимальном отломке конец фиксатора не погрузится полностью в костномозговойканал. Затем сопоставляют костныеотломки и перемещают фиксатор Ф костномозговом канале в дистальном направлении дистального отломка так, 20 чтобы конец фиксатора с упорной...

Номер патента: 902736

Опубликовано: 07.02.1982

Автор: Кирсанов

МПК: A61B 17/18

Метки: внутрикостный, кирсанова, фиксатор

...жесткий четырехгранный металлический стержень 7 прямоугольного сечения, на втором скругленном конце которого просверлено отверстие 8 для шплинта 9.В комплект фиксатора входит дополнительный пластинчатый стержень 10, имеющий гладкие поверхности. Первый рабочий, конец его заострен, а вто. 902736 Формула изобретения Фиг Составитель А. МихальцовТехредЛ.Пекарь Корректор А, Гриценк едактор Е. Хейф Подписноекомитета СССРоткрытийкая наб., д. 4 Тираж 716 ВНИИПИ Государстве по делам изобрет 113035, Москва, Ж, Заказ 12481 3 ног ний Рау Филиал ППП "Патент", г. Ужгород, ул, Проектная,рой конец 11 Г-образно изогнут и соцержит отверстие под шплинт.Устройство работает следующим образом.В условиях асептики после обнажения зоны перелома одним из...

Номер патента: 902737

Опубликовано: 07.02.1982

Автор: Бадаква

МПК: A61B 17/18

Метки: инструмент-проводник

...губка 7 выполнена в виде сферической чашки эллипсовидной формы с двумя зубьями 9, причем концы браш 1., 2.с рабочими губками 6,7 изогнуты.Инструмент-проводник используют следующим образом. Для прекращения привычных вывихов производят перемещение группы мышц области плечевог сустава (короткая головка 2-главой- мышцы плеча, ключо-плечевая и часть малой грудной мышцы) под подлопаточную мышцу. Для этого отсекают верхуш ку клювовидного отростка лопатки - место прикрепления укаэанной группы мышц, при этом инструмент-проводник проводят под подлопаточной мышцей,902737 формула изобретения 1. Инструмент-проводник, содержащий две шарнирно-соединенные браншис кольцами и кремальерным замкомна одном конце и рабочими губками -на другом, о т л и ч а...

Номер патента: 904682

Опубликовано: 15.02.1982

Авторы: Бокарев, Бученков, Карасев, Каушлы, Малиновский, Цодыкс

МПК: A61B 17/18

Метки: большеберцовой, заднего, кости, края, остеосинтеза

...1, расположенную на сшерическом зажиме .2 с установленным на нем стержнем 3 с поперечиной 4, на концах которой закреплены держатели 5 в виде игл, и держатель б ноги, выполненный с фиксирующим замком 7.Устройство используется сл образомНа гипсованной, после дюлиотреновского перелома голени в сочетании с переломом заднего края суставной повепхности большой берцовой кости, ноге со стороны пятки в гипсовой и вязке 8 делают вырез 9, обеспечивающий доступ к отломку большеберцовой кости. С помощью замка 7 к держателю б ноги жестко крепят направляющую 10 со стойкой 1. При нефиксированном положении стойки со сферическим зажи" мом 2 в направляющей 10 производят репозицию отломка заднего края большеберцовой кости с помощью держателей 5 в виде...
