Устройство для репозиции и фиксации тазовых костей

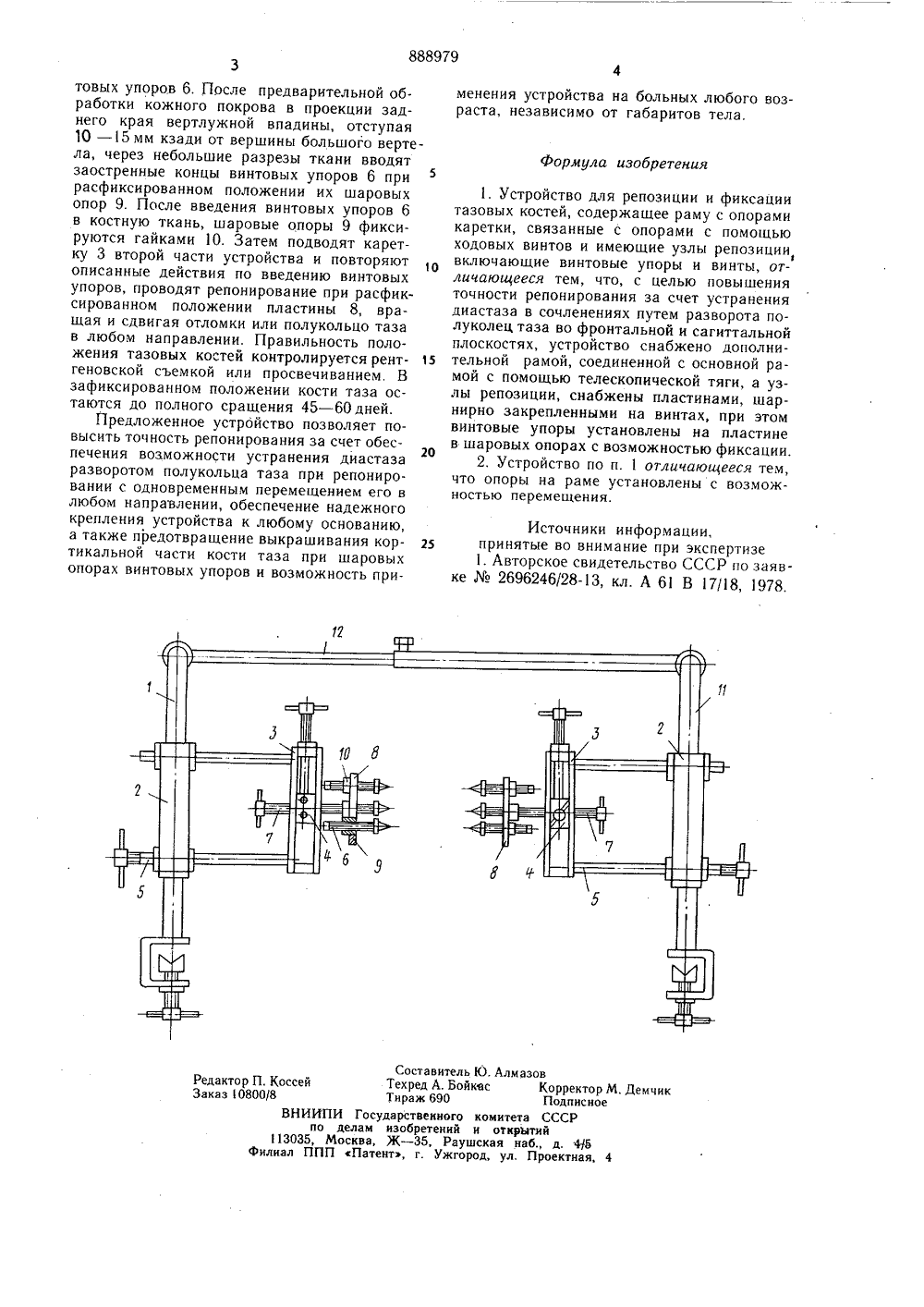

(53) УДК 615.477: :616.718.19 (088.8) по делан изебретеиий и етернтий(54) УСТРОИСТВО ДЛЯ РЕПОЗИЦИИ И ФИКСАЦИИ ТАЗОВЫХ КОСТЕЙИзобретение относится к медицинскойтехнике, а именно к устройствам для лечения сложных переломов костей таза.Известно устройство для репозиции и фиксации тазовых костей, содержащее раму сопорами, каретки, связанные с опорами с помощью ходовых винтов и имеющие узлы репозиции, включающие винтовые упоры и винты Г 13,Однако известное устройство не дает возможности устранить диастаз в области лонного и крестцово-подвздошного сочлененияхтаза, а следовательно и правильного их сращения.Целью изобретения является повышениеточности репинирования за счет устранениядиастаза в сочленениях путем разворота полуколец таза во фронтальной и сагитальной плоскостях.Данная цель достигается тем, что в устройстве для репозиции и фиксации тазовыхкостей, содержащем раму с опорами, каретки, связанные с опорами с помощью ходовыхвинтов и имеюцие узлы репозиции, включающие винтовые упоры и винты, снабжено дополнительной рамой, соединенной с основной рамой с помощью телескопической тяги,а узлы репозиции снабжены пластинами,шарнирно закрепленными на винтах, приэтом винтовые упоры установлены на пластине в шаровых опорах с возможностью фиксации.Опоры на раме установлены с возможностью перемещения,На чертеже изображено устройство длярепозиции и фиксации тазовых костей, видспереди.Устройство содержит раму 1 с опорами 2,каретки 3, 4, связанные с опорами 2 с помощью ходовых винтов 5 и имеющие узлы репозиции, включающие винтовые упоры 6,винты 7, пластины 8, шарнирно закрепленные на винтах 7, при этом винтовые упоры 6установлены на пластине 8 в шаровых опорах 9 с возможностью фиксации с помощьюгаек 1 О, дополнительную раму 11, соединенную с основной рамой 1 с помощью телескопической тяги 12, при этом опоры 2 на рамах1, 11 установлены с возможностью перемещения.Устройство работает следующим образом.Производят общее обезболивание иличутритазовую блокаду с предварительнымвведением новокаина в область введения вин888979 Формула изобретения Составитель Ю. Алмазов Редактор П. Коссей Техред А. Бойкяс Корректор М Демчик Заказ 0800/8 Тираж 690 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/в Филиал ППП сПатент, г. Ужгород, ул. Проектная, 4товых упоров 6, После предварительной обработки кожного покрова в проекции заднего края вертлужной впадины, отступая 10 - 15 мм кзади от вершины большого вертела, через небольшие разрезы ткани вводят заостренные концы винтовых упоров 6 при расфиксированном положении их шаровых опор 9. После введения винтовых упоров 6 в костную ткань, шаровые опоры 9 фиксируются гайками 10. Затем подводят каретку 3 второй части устройства и повторяют описанные действия по введению винтовых упоров, проводят репонирование при расфиксированном положении пластины 8, вращая и сдвигая отломки или полукольцо таза в любом направлении. Правильность лоложения тазовых костей контролируется рент геновской съемкой или просвечиванием, В зафиксированном положении кости таза остаются до полного сращения 45 - 60 дней.Предложенное устройство позволяет повысить точность репонирования за счет обеспечения возможности устранения диастаза20 разворотом полукольца таза при репонировании с одновременным перемещением его в любом направлении, обеспечение надежного крепления устройства к любому основанию, а также предотвращение выкрашивания кор тикальной части кости таза при шаровых опорах винтовых упоров и возможность применения устройства на больных любого возраста, независимо от габаритов тела. 1. Устройство для репозиции и фиксации тазовых костей, содержащее раму с опорами каретки, связанные с опорами с помощью ходовых винтов и имеющие узлы репозициивключающие винтовые упоры и винты, отличающееся тем, что, с целью повышения точности репонирования за счет устранения диастаза в сочленениях путем разворота полуколец таза во фронтальной и сагиттальной плоскостях, устройство снабжено дополнительной рамой, соединенной с основной рамой с помощью телескопической тяги, а узлы репозиции, снабжены пластинами, шарнирно закрепленными на винтах, при этом винтовые упоры установлены на пластине в шаровых опорах с возможностью фиксации.2. Устройство по п, 1 отличающееся тем, что опоры на раме установлены с возможностью перемещения. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР по заявке2696246/28-13, кл. А 61 В 17/18, 1978.
