Устройство для сбора шишек с деревьев

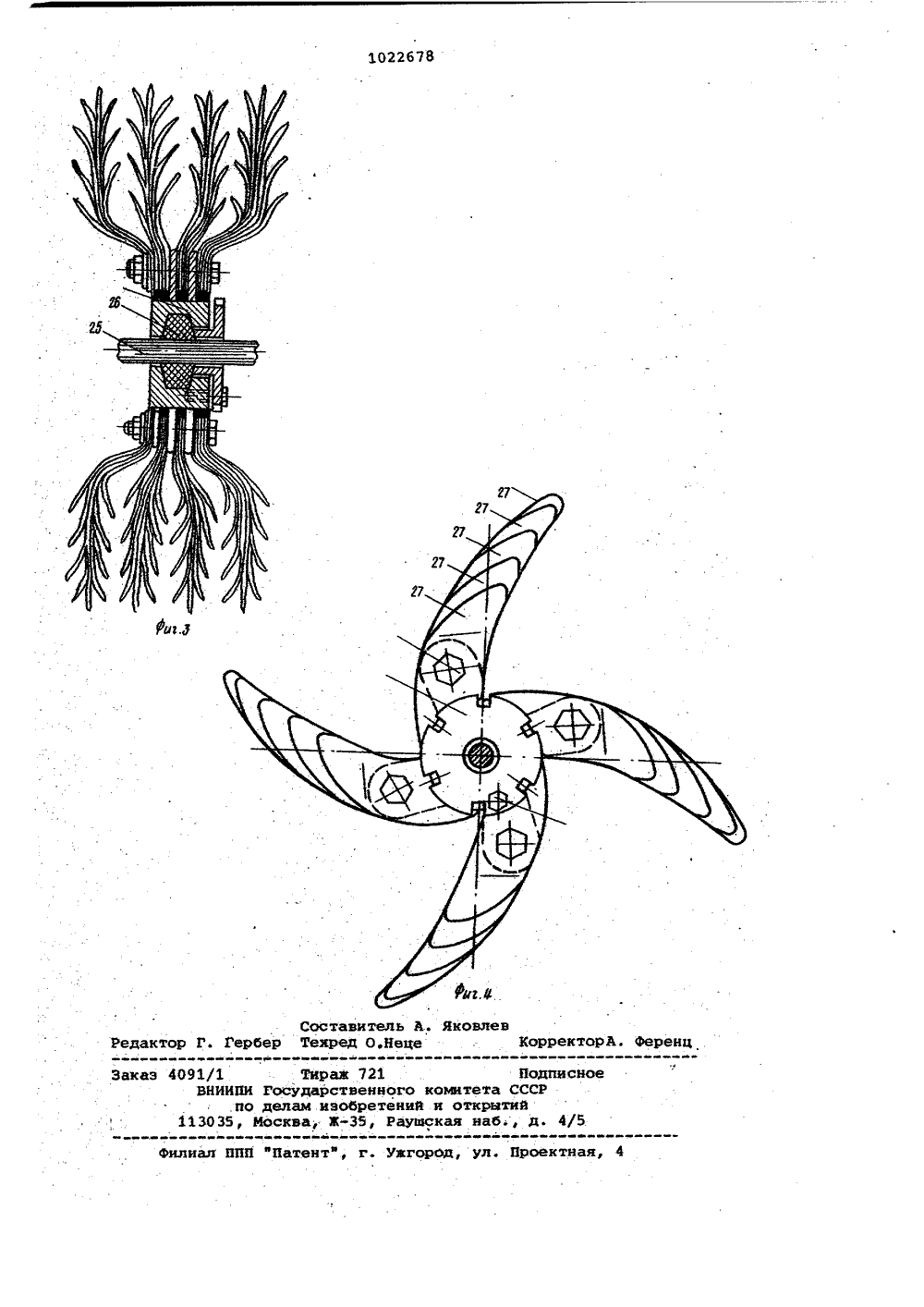

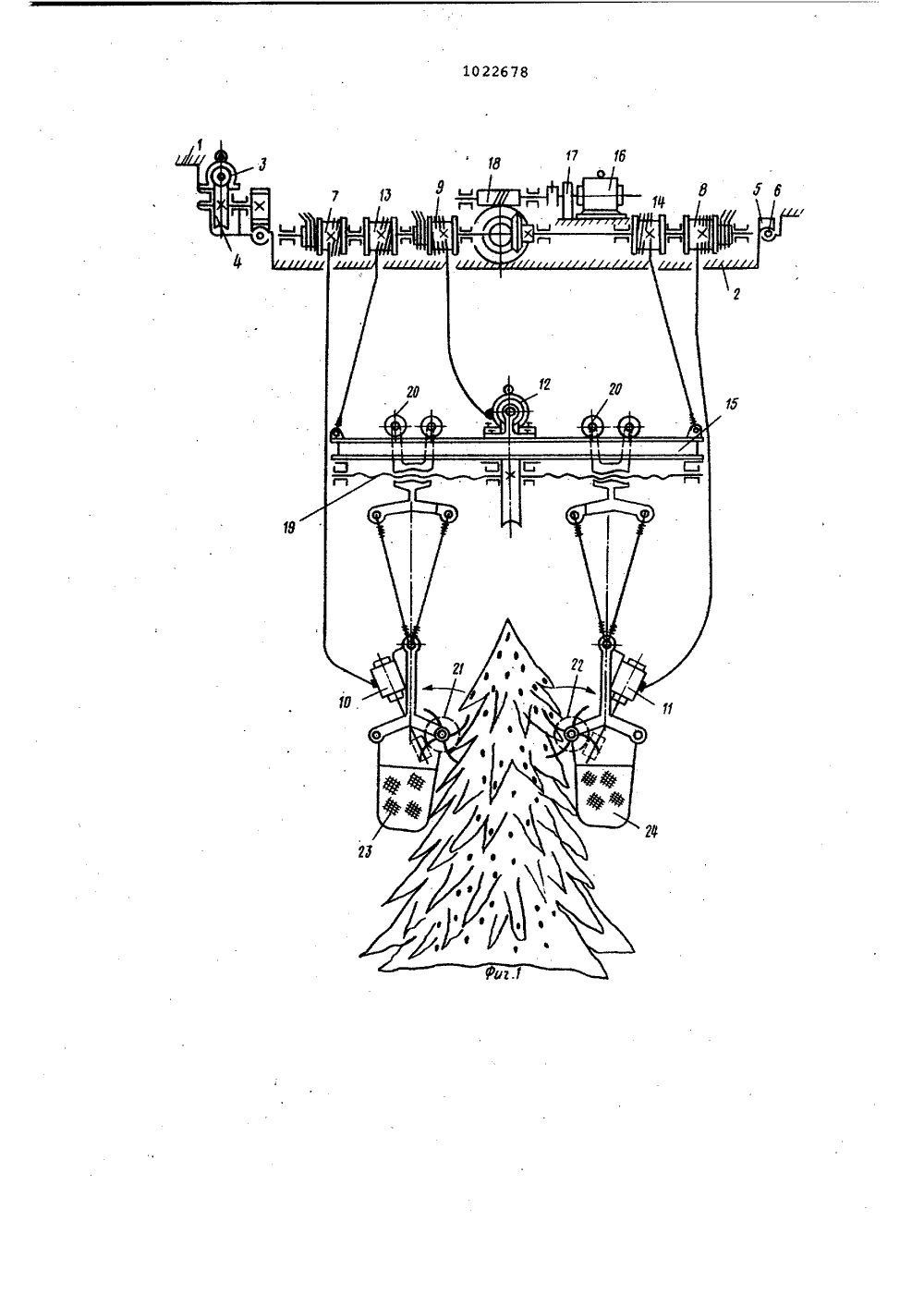

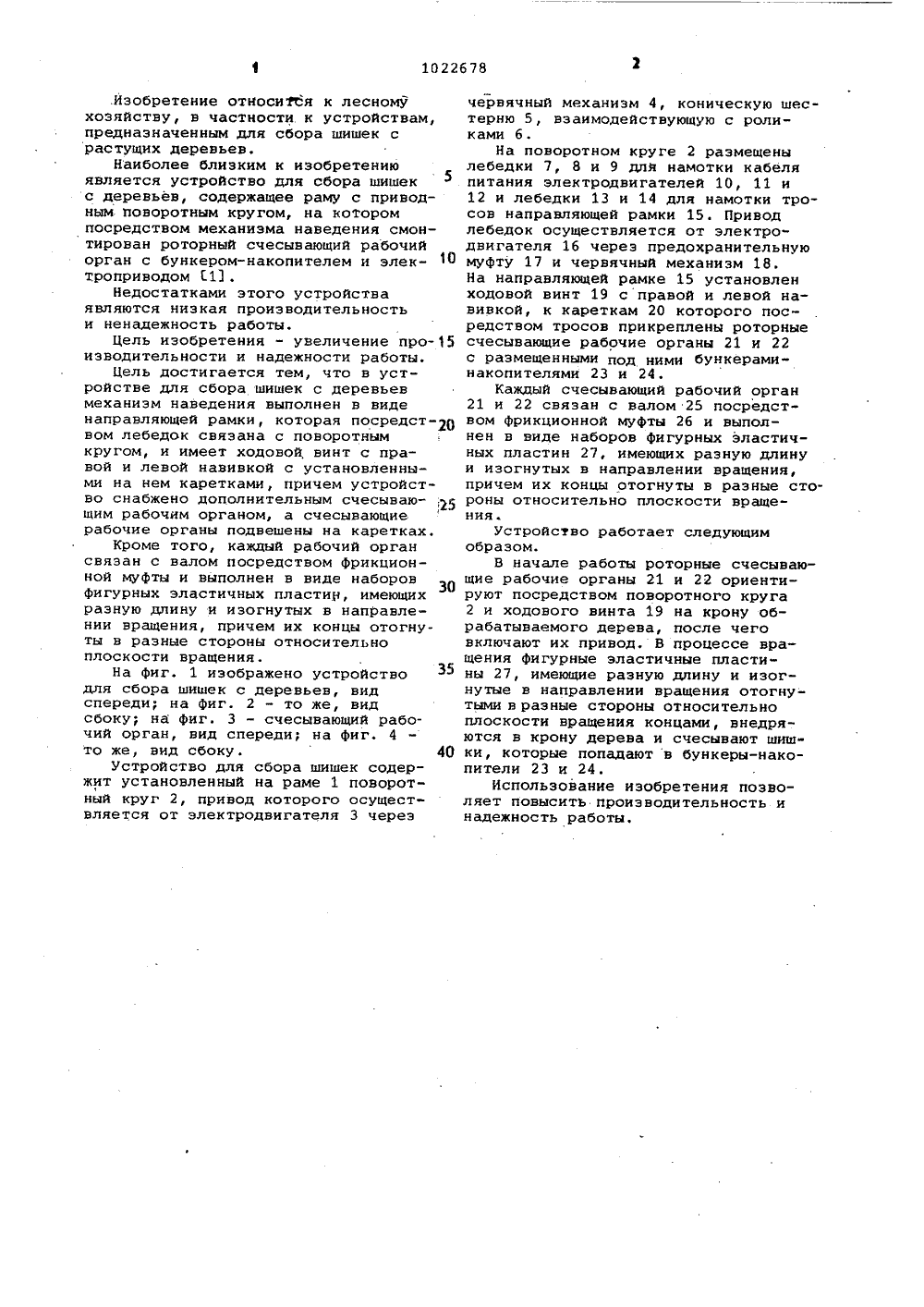

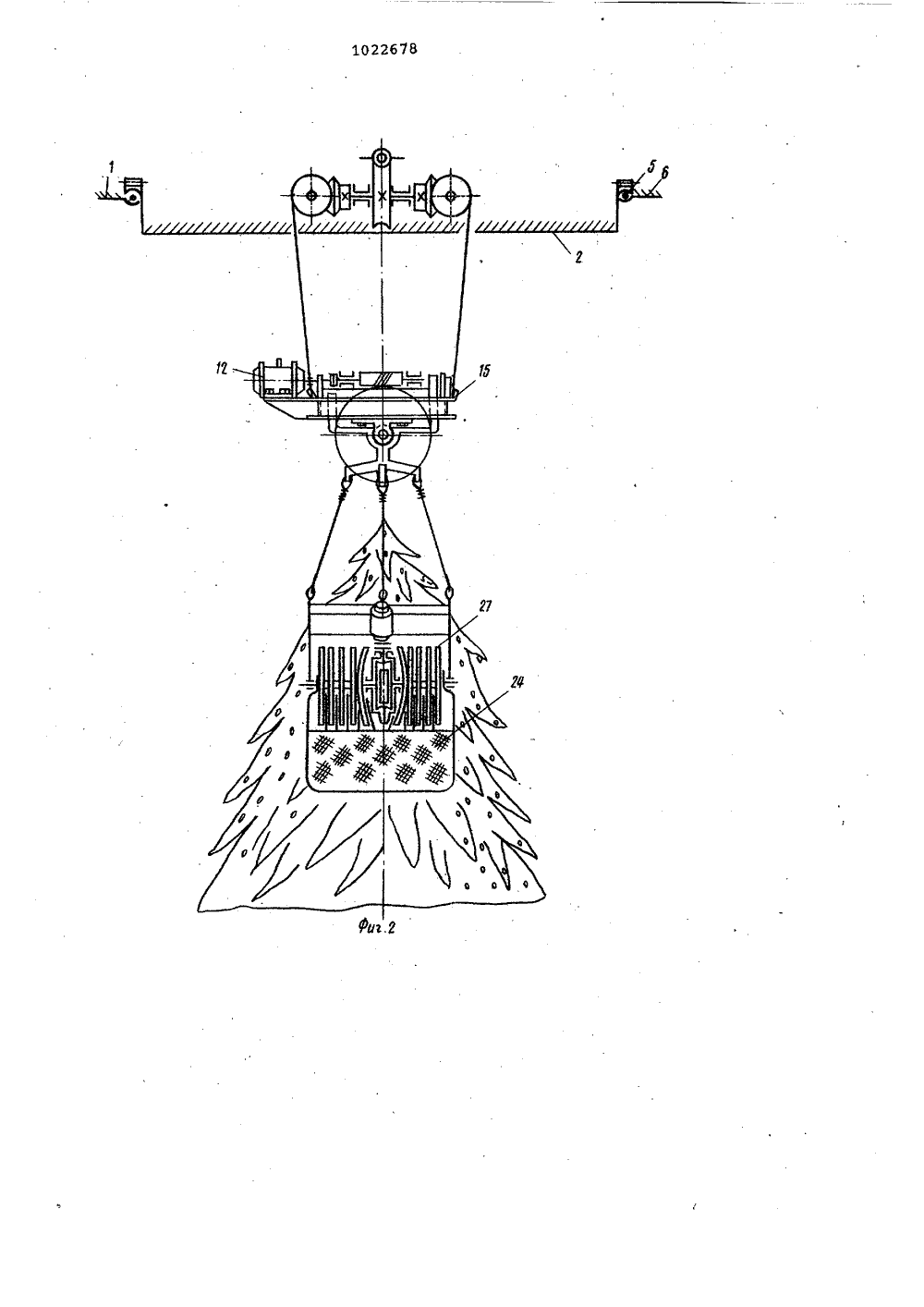

ЕТЕНИ ПИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬС(56) 1. Авторское свидетельство СССР 36720, кл, А 01 0 46/10, 1933.,(54) (57) 1. УСТРОЙСТВО ДЛЯ СБОРАШИШЕК С ДЕРЕВЬЕВ, содержащее рамус приводным поворотным кругом, накотором посредством механизма наведения смонтирован роторный счесывающий рабочий орган с бункером-накопителем и электроприводом, о т л ич а ю щ е е с я тем, что, с цельюувеличения производительности и надежности работы, механизм наведения.801022678 А выполнен в виде направляющей рамки, которая посредством лебедок связана с поворотным кругом, и имеет ходовой винт с правой и левой навивкой с установленными на нем каретками, причем устройство снабжено дополнительным счесывающим рабочим органом, а счесывающие рабочие органы подвешены на каретках.2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что каждый рабочий орган связан с валом посредством фрикционной муфты и выполнен в виде наборов фигурных эластичных пластин, имеющих разную длину и изогнутых в направлении вращения, причем их концы отогнуты в разные стороны от- ЕФ носительно плоскости вращения..Изобретение относится к лесномухозяйству, в частности к устройствам,предназначенным для сбора шишек срастущих деревьев.Наиболее близким к изобретениюявляется устройство для сбора шишекс деревьев, содержащее раму с приводным поворотным кругом, на которомпосредством механизма наведения смонтирован роторный счесывающий рабочийорган с бункером-накопителем и электроприводом 13,Недостатками этого устройстваявляются низкая производительностьи ненадежность работы.Цель изобретения - увеличение производительности и надежности работы.Цель достигается тем, что в устройстве для сбора шишек с деревьевмеханизм наведения выполнен в виденаправляющей рамки, которая посредст-двом лебедок связана с поворотнымкругом, и имеет ходовой, винт с правой и левой навивкой с установленными на нем каретками, причем устройство снабжено дополнительным счесываю;к,)щим рабочим органом, а счесывающиерабочие органы подвешены на каретках,Кроме того, каждый рабочий органсвязан с валом посредством фрикционной муфты и выполнен в виде наборовфигурных эластичных пластин, имеющихразную длину и изогнутых в направлении вращения, причем их концы отогнуты в разные стороны относительноплоскости вращения.На фиг. 1 изображено устройстводля сбора шишек с деревьев, видспереди; на фиг. 2 - то же, видсбоку; на фиг. 3 - счесывающий рабочий орган, вид спереди; на фиг. 4то же, вид сбоку. 40Устройство для сбора шишек содержит установленный на раме 1 поворотный круг 2, привод которого осуществляется от электродвигателя 3 через червячный механизм 4, коническую шестерню 5, взаимодействующую с роликами 6,На поворотном круге 2 размещенылебедки 7, 8 и 9 длй намотки кабеляпитания электродвигателей 10, 11 и12 и лебедки 13 и 14 для намотки тросов направляющей рамки 15. Приводлебедок осуществляется от электродвигателя 16 через предохранительнуюмуфту 17 и червячный механизм 18.На направляющей рамке 15 установленходовой винт 19 с правой и левой навивкой, к кареткам 20 которого посредством тросов прикреплены роторныесчесывающие рабочие органы 21 и 22с размещенными под ними бункераминакопителями 23 и 24.Каждый счесывающий рабочий орган21 и 22 связан с валом 25 посредством фрикционной муфты 26 и выполнен в виде наборов фигурных эластичных пластин 27, имеющих разную длинуи изогнутых в направлении вращения,причем их концы отогнуты в разные стороны относительно плоскости вращения.Устройство работает следующимобразом.В начале работы роторные счесывающие рабочие органы 21 и 22 ориентируют посредством поворотного круга2 и ходового винта 19 на крону обрабатываемого дерева, после чеговключают их привод. В процессе вращения фигурные эластичные пластины 27, имеющие разную длину и изогнутые в направлении вращения отогнутыми в разные стороны относительноплоскости вращения концами, внедряются в крону дерева и счесывают шишки, которые попадают в бункеры-накопители 23 и 24.Использование изобретения позволяет повысить производительность инадежность работы.1022678 Составитель А. Яковлев ербер Техред О.Веце - КорректорА. ференц т
